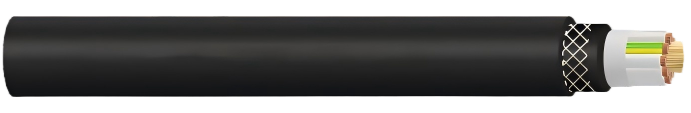

عنوان المدونة: كابل (N)12YRD11YT11Y-J المعتمد خالي من الهالوجين مصنوع من النحاس لتطبيقات الرافعات والآلات عالية المتطلبات الميكانيكية

مقدمة: لماذا كابلات الرافعات تختلف عن غيرها؟

اختيار الكابل الخطأ في منظومة رافعة صناعية لا يعني مجرد عطل تقني — بل يعني توقف الإنتاج، تصاعد تكاليف الصيانة، ومخاطر سلامة لا يمكن القبول بها.

تعمل الرافعات والآلات الصناعية المتحركة تحت ضغوط مركّبة لا تتعرض لها الكابلات في التطبيقات الثابتة. تجمع هذه البيئة بين الانثناء المستمر آلاف المرات يومياً، والشد الميكانيكي، والتعرض للزيوت والمياه والتغيرات الحرارية الحادة. كابل مصمم للتركيب الثابت في لوحة كهربائية سيبدأ بالفشل خلال أسابيع في هذه الظروف.

تكمن الإشكالية في أن الفشل الكابلي في الرافعات نادراً ما يكون فورياً — بل هو تدريجي وصامت: أسلاك داخلية تنكسر واحدة تلو الأخرى، مقاومة ترتفع تدريجياً، تسخين يتصاعد، حتى يحدث العطل الكامل في أسوأ لحظة ممكنة. الاختيار الصحيح من البداية يحسم هذه المعادلة بأكملها.

المنهجية التدريجية لاختيار الكابل

يرتكب كثيرون خطأ البدء بالمواصفة الكهربائية مباشرةً. المنهجية الصحيحة تبدأ من السياق، وتنتهي بالرقم.

الخطوة الأولى: تشخيص بيئة التشغيل

قبل أي رقم، حدد أين سيعمل الكابل: هل البيئة جافة أم رطبة أم مغمورة في الماء؟ هل يتعرض لزيوت أو كيماويات؟ هل هناك أشعة فوق بنفسجية مباشرة أو أوزون؟ هل درجات الحرارة قصوى في الشتاء؟ كل إجابة تُقصّر قائمة الكابلات المؤهلة وتحدد نوع الغمد المطلوب.

الخطوة الثانية: تصنيف نمط الحركة الميكانيكية

هل الكابل ثابت بعد التركيب؟ أم يتحرك بحرية ومتكرر كذراع الرافعة؟ أم يعمل داخل سلسلة سحب؟ كل نمط يستوجب تصميماً داخلياً مختلفاً للكابل وحداً أدنى مختلفاً لنصف قطر الانحناء — وهو أحد أكثر المعاملات إهمالاً في الواقع.

الخطوة الثالثة: حساب المعاملات الكهربائية

الآن يأتي دور الأرقام: الجهد المطلوب، شدة التيار الفعلية مع هامش أمان 20–25%، عدد الموصلات اللازمة لدوائر الطاقة والتحكم والموصل الواقي. راجع جداول DIN VDE 0298-4 للتحقق من سعة حمل التيار حسب طريقة التركيب ودرجة الحرارة المحيطة.

الخطوة الرابعة: التحقق من المعاملات الميكانيكية

قارن الحمل الشدي للتطبيق مع الحد الأقصى للكابل، وتحقق من نصف قطر الانحناء عند كل نقطة تحويل في مسار الكابل. تأكد أن الكابل يحتوي على عنصر دعم مركزي كخيوط الأراميد لتحمّل الشد بدلاً من الموصلات النحاسية.

الخطوة الخامسة: مراجعة اشتراطات السلامة والمعايير

هل البيئة مغلقة؟ اشترط الخلو من الهالوجين. هل الكابل يُصدَّر لأوروبا؟ تحقق من امتثال CPR. اقرأ شهادات الاختبار من المورد ولا تكتفِ بالتصريحات التسويقية.

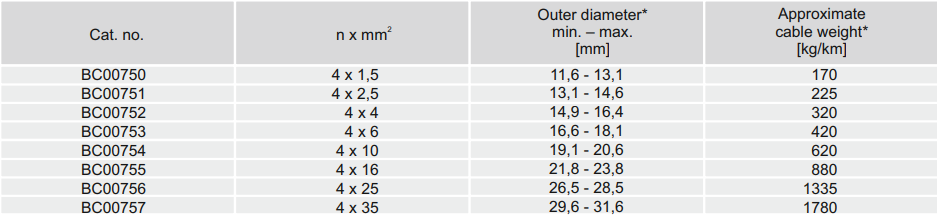

المعاملات الفنية الحاسمة

الجهد الكهربائي

يُصنَّف الجهد بطريقة U₀/U حيث U₀ هو الجهد بين الموصل والأرض وU هو الجهد بين موصلين. الجهد المعياري للرافعات الصناعية هو 0.6/1 كيلو فولت مع هامش تشغيل يبلغ 0.7/1.2 كيلو فولت للتيار المتردد و0.9/1.8 كيلو فولت للتيار المستمر. جهد اختبار العزل يجب ألا يقل عن 2.5 كيلو فولت.

نصف قطر الانحناء: المعامل الأكثر إهمالاً

كل مرة تُنحني الكابل خارج حده المصمم، تحدث إزاحة دقيقة في الأسلاك الداخلية. آلاف التكرارات تُترجم هذه الإزاحة إلى كسر تدريجي وصامت. القاعدة الذهبية: للتركيب الثابت نصف القطر ≥ 6 أضعاف القطر الخارجي، وللحركة الحرة المتكررة ≥ 7.5 أضعاف القطر الخارجي، وداخل سلاسل السحب يُضاف هامش 10% إضافي لتراكم إجهاد التعب الميكانيكي. مثال عملي: كابل قطره 20 مم في تطبيق متحرك يحتاج نصف قطر لا يقل عن 150 مم عند كل نقطة انعطاف.

الحمل الشدي والبنية الداخلية

القيمة المرجعية للتطبيقات الثقيلة هي 25 نيوتن/مم² لكل موصل. الأهم من الرقم هو وجود عنصر دعم مركزي من خيوط الأراميد — فهذا العنصر هو الذي يتحمل الشد الميكانيكي ويُريح الموصلات النحاسية من حمل لم تُصمَّم له. الكابلات الاقتصادية التي تخلو منه تُحوّل هذا الحمل إلى الموصلات مباشرةً مما يُسرّع تآكلها.

المعاملات الحرارية

نطاق درجات الحرارة في التطبيقات الثقيلة: من −50 °م حتى +90 °م للتركيب الثابت، ومن −40 °م حتى +90 °م للتشغيل المرن، مع حد أقصى للموصل عند 90 °م وحد قصوى للدائرة القصيرة عند 250 °م. في المناطق الباردة أو مستودعات التبريد، الحد الأدنى لدرجة الحرارة أثناء التركيب أشد أهمية من الحد الأقصى — الكابل الجامد يتكسر أثناء التشغيل في الصباح الباكر.

المقاومة البيئية

غمد PUR (بولي يوريثان) يمنح مزيجاً من المرونة العالية والمقاومة الممتازة للزيوت والأشعة فوق البنفسجية والتآكل، مما يجعله الخيار الأمثل في تطبيقات الرافعات الثقيلة. مقاومة الزيوت تُختبر وفق DIN EN/IEC 60811-404. لتطبيقات الغمر في الماء، يجب التحقق من مستوى الحماية AD8 الذي يضمن العمل حتى عمق 50 متراً — مع التنبه إلى أن هذا لا يشمل مياه الشرب.

أشيع أخطاء اختيار كابلات الرافعات

الخطأ الأول: استخدام كابل تركيب ثابت في تطبيق متحرك

كابلات التركيب الثابت لا تتحمل الانثناء المتكرر. الأسلاك الداخلية تنكسر تدريجياً، المقاومة ترتفع، يتصاعد التسخين، وينتهي الأمر باحتراق الكابل أو عطل المحرك. الحل: حدد نمط الحركة أولاً قبل أي اختيار، واشترط في المواصفة صراحةً "كابل مُعتمد للانثناء المتكرر".

الخطأ الثاني: تجاهل الخلو من الهالوجين في الأماكن المغلقة

الكابلات التقليدية عند الاحتراق تطلق غازات حمضية سامة تُصيب الجهاز التنفسي وتتلف الأجهزة الإلكترونية المجاورة. في المستودعات والأنفاق وقاعات الإنتاج المغلقة، الخلو من الهالوجين اشتراط سلامة لا رفاهية. المرجع المعياري: EN 60754.

الخطأ الثالث: تصميم منحنيات ضيقة لتوفير المساحة

تقليل نصف قطر الانحناء عمّا يسمح به الكابل يُقصّر عمره التشغيلي بنسبة قد تصل 60–70%. المشكلة أن الضرر تراكمي وغير مرئي حتى يحدث الفشل. الحل: ارسم مسارات الكابل مسبقاً في مرحلة التصميم وتحقق من كل نقطة انعطاف.

الخطأ الرابع: إهمال مقاومة الزيوت في بيئات التصنيع

الزيوت الصناعية تهاجم الغمد البلاستيكي للكابلات العادية وتُسبب تشققات وتآكلاً متسارعاً. في مصانع السيارات والمعادن وأي بيئة تحتوي على رذاذ الزيوت، غمد PUR مع شهادة مقاومة زيوت DIN EN/IEC 60811-404 أمر غير قابل للتفاوض.

الخطأ الخامس: اختيار كابل بلا عنصر دعم مركزي

في تطبيقات الشد والسحب، الكابل الخالي من عنصر الدعم المركزي يُحوّل الحمل الميكانيكي إلى الموصل النحاسي مباشرةً مما يُسرّع تآكله. اطلب صراحةً وجود هذا العنصر — كخيوط الأراميد — في المواصفة الفنية.

الخطأ السادس: إغفال درجات الحرارة الدنيا أثناء التركيب

في المناطق الباردة أو مستودعات التبريد، الكابل غير المقاوم للبرودة يُصبح هشاً وقابلاً للكسر. لا يكفي التحقق من الحد الأقصى للحرارة — تحقق أيضاً من الحد الأدنى لدرجة التركيب المسموح بها.

المعايير الدولية المرجعية

عند مراجعة شهادات المورد أو كتابة مواصفات الشراء، تحقق من امتثال الكابل للمعايير التالية:

• EN/IEC 60228 الفئة 5 — جودة الموصل النحاسي ومرونته، أساسي للانثناء المتكرر

• DIN EN/IEC 60811-404 — مقاومة الزيوت، ضروري في بيئات التصنيع

• EN 60332-1-2 — عدم امتداد اللهب، يحمي منظومة الكابلات من الحريق

• EN 60754 — الخلو من الهالوجين، إلزامي للأماكن المغلقة

• EN 61034 — انبعاث دخان منخفض، يضمن وضوح الرؤية أثناء الإخلاء

• DIN VDE 0298-4 — سعة حمل التيار، الأساس لحسابات المقطع

• CPR 305/2011 — مواصفات البناء الأوروبية، إلزامي للتصدير لأوروبا

• RoHS 2015/863/EU — الخلو من المواد الضارة، اشتراط بيئي وتصديري

إذا كانت الرافعات أو الآلات مُوجَّهة للسوق الأوروبية، فإن امتثال الكابل لتوجيه CPR ليس اختيارياً بل متطلب قانوني. تحقق من وجود علامة CE وشهادات المطابقة قبل التوريد.

قائمة مرجعية قبل إصدار مواصفة الشراء

احتفظ بهذه النقاط لمراجعة كل مشروع:

1. تحديد بيئة التشغيل بدقة: جافة / رطبة / غمر / خارجي / زيوت / برودة قصوى

2. تصنيف نمط الحركة: ثابت / حر متكرر / سلسلة سحب / تروللي

3. حساب شدة التيار الفعلية مع هامش أمان 20–25% على الأقل

4. رسم مسارات الكابل والتحقق من نصف القطر عند كل نقطة انعطاف

5. اشتراط الخلو من الهالوجين صراحةً للأماكن المغلقة والأنفاق

6. التحقق من الحد الأدنى لدرجة الحرارة في الموقع وليس فقط الحد الأقصى

7. طلب وجود عنصر دعم مركزي في الكابل (أراميد أو ما يعادله)

8. التحقق من مقاومة الزيوت وفق DIN EN/IEC 60811-404 في بيئات التصنيع

9. مراجعة الامتثال للمعايير الدولية المطلوبة: EN، IEC، VDE، CPR

10. طلب شهادات الاختبار والمطابقة من المورد قبل التوريد، وعدم الاكتفاء بالكتالوجات

الاختيار الصحيح لكابل الرافعة ليس تعقيداً تقنياً بقدر ما هو منهجية واضحة: ابدأ بالبيئة، حدد الحركة، ثم انتقل للمعاملات الكهربائية والميكانيكية. التوفير في الكابل يُكلّف في الغالب أضعاف ثمنه على المدى البعيد — وإذا كانت المتطلبات معقدة، لا تتردد في استشارة مهندس متخصص في الكابلات الصناعية.
