دليل شامل لكابل SHD-GC 3/C 15 كيلوفولت: الحل الموثوق لتطبيقات التعدين والمعدات الثقيلة

ما هو كابل TYPE SHD-GC 3/C 15kV بالضبط؟

في عالم الصناعة الثقيلة والتعدين والمشاريع الهندسية الضخمة، يعتبر اختيار الكابل الكهربائي المناسب من أهم القرارات التي قد تؤثر بشكل كبير على استمرارية العمليات والسلامة. كابل SHD-GC 3/C 15kV ليس مجرد سلك كهربائي عادي، بل هو نظام متقدم ومتكامل تم تطويره بعناية لمواجهة أصعب التحديات التشغيلية والبيئية.

فك رموز الاسم: SHD-GC

عندما ننظر إلى الاختصار SHD-GC، فإننا ننظر إلى مزيج من الخصائص المهمة جداً. الحرف "S" يعني Shielded، أي أن الكابل مُحمّى بطبقة درع تحميه من التأثيرات الكهرومغناطيسية الخارجية والتداخلات التي قد تؤثر على جودة نقل الكهرباء. الحرف "H" يعني Heavy، مما يشير إلى أن هذا الكابل قوي جداً وتم تصميمه ليتحمل الظروف الصعبة جداً والاستخدام المكثف. الحرف "D" يعني Duty، وهو يعكس الطبيعة الصناعية والاحترافية للكابل.

الحروف "G" و"C" تشير إلى Ground و Check، وهذا يعني أن الكابل مزود بنظام أرضي متقدم وموصل فحص متخصص. هذا الموصل يعمل على مراقبة سلامة النظام الأرضي بشكل مستمر وينبه المشغلين عند حدوث أي مشكلة. هذه ميزة أمان حرجة جداً، خاصة في البيئات التي يعمل فيها الأشخاص بالقرب من معدات كهربائية عالية الجهد.

باختصار، SHD-GC هو كابل "محمي ثقيل الواجب صناعي مع نظام أرضي ومراقبة الصحة". هذا الاسم يخبرنا من البداية أننا نتعامل مع منتج ليس عادياً، بل مصمم للتطبيقات الحرجة والصعبة.

معنى "3/C" في تسمية الكابل

عندما نقول أن الكابل هو "3/C"، فإننا نشير إلى أنه يحتوي على ثلاثة موصلات رئيسية للقوة. في أنظمة الكهرباء الثلاثية الطور، التي هي المعيار في التطبيقات الصناعية الثقيلة، تعمل هذه الموصلات الثلاثة على نقل المراحل الثلاثة للتيار الكهربائي. كل موصل معزول بشكل منفصل ولديه خصائصه الكهربائية الخاصة.

الميزة الحقيقية للنظام ثلاثي الطور هي أنه يوفر قوة أكبر وكفاءة أعلى مقارنة بالأنظمة أحادية الطور. معدات التعدين الثقيلة والآلات الضخمة في المصانع تحتاج جميعاً إلى هذا النوع من الأنظمة لكي تعمل بكفاءة عالية.

بالإضافة إلى الموصلات الثلاثة الرئيسية، يحتوي الكابل على موصلات أرضية متخصصة موصل فحص أرضي متخصص. هذه الموصلات الإضافية توفر حماية أمان متعددة المستويات.

فهم معنى 15 كيلوفولت (15,000 فولت)

15 كيلوفولت هو تصنيف الجهد الذي يعني أن الكابل مصمم للعمل مع فرق جهد يصل إلى 15,000 فولت. قد يبدو هذا الرقم هائلاً (والفعل هو أنه عالي جداً من حيث معايير السلامة)، لكنه في الواقع يوفر فائدة تجارية مهمة جداً.

عندما تريد نقل كمية محددة من الطاقة الكهربائية عبر مسافة طويلة، يمكنك إما أن تستخدم جهداً عالياً وتياراً منخفضاً، أو جهداً منخفضاً وتياراً عالياً. الخيار الأول (جهد عالي وتيار منخفض) هو أفضل بكثير من حيث الكفاءة. لماذا؟ لأن خسارة الطاقة في الكابل تتناسب طردياً مع مربع التيار. إذا قللت التيار إلى النصف، ستقلل الخسائر إلى الربع.

هذا يعني أنه في موقع تعديني كبير يبعد عن محطة الطاقة الرئيسية مئات الأمتار، استخدام 15kV يسمح بنقل الطاقة بخسائر أقل بكثير مقارنة بالكابلات منخفضة الجهد. هذا ينعكس بشكل مباشر على خفض تكاليف التشغيل على المدى الطويل.

اختيار غلاف TPU: الابتكار الذي يغير قواعد اللعبة

الغلاف الخارجي للكابل هو خط دفاعه الأول ضد العالم الخارجي. الكابل يتعرض للرطوبة، الحرارة، الزيوت، المواد الكيميائية، الضغط الميكانيكي، والاحتكاك المستمر. مادة الغلاف تحدد مدى قدرة الكابل على تحمل كل هذه التحديات.

TPU (Thermoplastic Polyurethane) هي مادة ثورية في هذا المجال. مقارنة بـ CPE (الكلوروبولي إيثيلين) التقليدي، الذي كان معياراً صناعياً لسنوات، فإن TPU يوفر خمسة أضعاف مقاومة الاحتكاك. هذا يعني أنه عندما يتم سحب الكابل عبر سطح صخري حاد أو معدني خشن لمدة سنوات، فإن الغلاف لن يتآكل والموصلات الداخلية ستبقى محمية.

TPU يوفر أيضاً مرونة أفضل في درجات الحرارة المنخفضة. بينما قد يصبح CPE صعباً وقابلاً للكسر عند درجات حرارة ناقصة، يبقى TPU مرناً ويسهل التعامل معه حتى في درجات حرارة تنخفض إلى 50 درجة تحت الصفر. هذا حرج في المناطق الجبلية العالية والأنفاق تحت الأرض حيث قد تكون درجات الحرارة منخفضة جداً.

البناء الداخلي المعقد للكابل

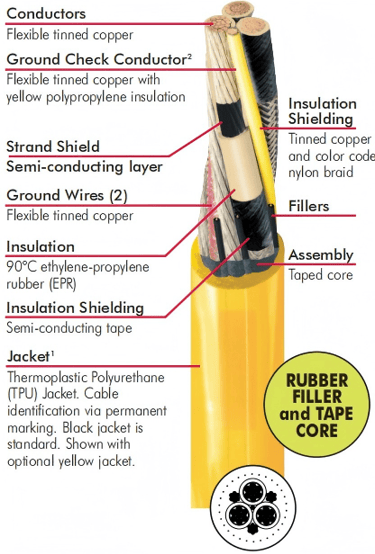

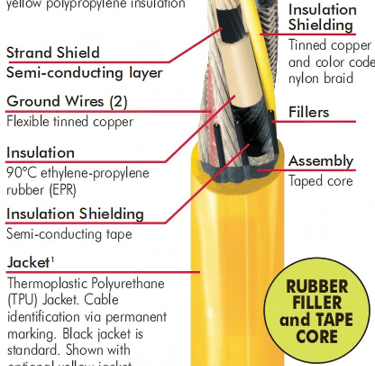

لفهم كامل لماذا يكون هذا الكابل موثوقاً جداً، نحتاج إلى فحص هيكله الداخلي بالتفصيل. كل طبقة، كل مكون، كل تصميم هندسي له غرض محدد وفائدة واضحة.

الموصلات: قلب النظام

في مركز الكابل توجد ثلاثة موصلات نحاسية مرنة ومطلية بالقصدير. اختيار النحاس أساسي لأنه أحد أفضل الموصلات للكهرباء في الطبيعة. لكن الشركات المصنعة لم تكتف بالنحاس البسيط، بل اختارت نحاساً مرناً.

المرونة حرجة جداً في التطبيقات العملية. معدات التعدين والمعدات الثقيلة نادراً ما تبقى في مكان واحد. تحتاج إلى تحريك الكابلات، لفها حول بكرات، دفنها في التراب، رفعها على أعمدة. كابل جامد سيتكسر تحت هذه الظروف. كابل مرن سيتحمل.

تطلية القصدير توفر حماية إضافية ضد التآكل. في البيئات الرطبة والمالحة، خاصة بالقرب من الموانئ والسواحل، النحاس غير المحمي سيتأكسد بسرعة. لكن طبقة القصدير الرقيقة تمنع هذا التأكسد وتضمن بقاء الموصل في حالة ممتازة لسنوات.

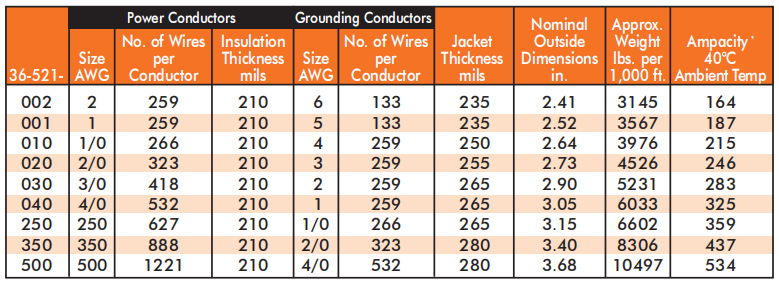

تتراوح أحجام الموصلات من 2 AWG (وحدة قياس أمريكية للسلك) إلى 350 kcmil. هذا يسمح بخيارات متنوعة تماماً. للتطبيقات منخفضة الطاقة، قد تختار 2 AWG. للتطبيقات الضخمة جداً، قد تختار 350 kcmil. هذا التنوع يعني أنه يمكنك اختيار الكابل الذي يناسب احتياجاتك بالضبط، لا تشتري أكثر من اللازم ولا أقل من الضروري.

نظام الأرضي المتقدم: الحماية من الكوارث

نظام الأرضي هو ما قد ينقذ أرواح الناس. كابل عادي قد يحتوي على موصل أرضي واحد فقط. هذا الكابل يحتوي على اثنين. إذا فشل أحدهما، الآخر يستمر في العمل. هذا التصميم الزائد يضمن أنه حتى في أسوأ السيناريوهات، لا يزال لديك حماية.

لكن الميزة الحقيقية هي الموصل الثالث، موصل فحص الأرضي. هذا الموصل الذي يحمل لون أصفر مميز ليس لنقل التيار، بل لمراقبة صحة النظام الأرضي. في غرفة التحكم، يتم توصيل جهاز متخصص بهذا الموصل يقيس مستمراً ما إذا كان الموصل سليماً وموصولاً بشكل صحيح.

تخيل السيناريو التالي: حفار يعمل في منجم تحت الأرض يصادف كابلاً مدفوناً ويقطعه بطريق الخطأ. بدون نظام المراقبة، الموقف سيبقى مجهول حتى يصاب شخص ما بصدمة كهربائية. مع نظام المراقبة، ينبه الجهاز فوراً. يمكن إيقاف العمليات، يمكن جعل المنطقة آمنة. قد ينقذ هذا الموصل حياة شخص ما.

العزل الكهربائي: الدرع ضد الكهرباء

الموصلات محاطة بطبقة من مطاط إيثيلين-بروبيلين، معروف بالاختصار EPR. هذا ليس مطاط عادي. تم تطويره خصيصاً للتطبيقات الكهربائية عالية الجهد.

EPR له خصائص كهربائية استثنائية. يمكنه الوقوف أمام 15,000 فولت دون أن ينكسر أو يسمح بمرور التيار. هذا يحتاج إلى مادة لها مقاومة كهربائية عالية جداً (معاوقة عالية)، وهذا بالضبط ما هو عليه EPR.

الخصائص الحرارية أيضاً مهمة. الكابل قد يسخن أثناء التشغيل. في أسوأ الحالات، الموصل قد يصل إلى 90 درجة مئوية. مادة العزل يجب أن تبقى مستقرة عند هذه الحرارة. EPR يفي بهذا المتطلب بسهولة.

التوافق الكيميائي أيضاً حرج. في الموانئ، قد تتعرض الكابلات للملح والرطوبة. في المصانع، قد تتعرض للزيوت والمذيبات. في البيئات الجوية الملوثة، قد تتعرض للأحماض والقواعد. EPR يقاوم كل هذه.

نظام التدريع: منع التداخل الكهرومغناطيسي

حول الموصل الرئيسي، ومباشرة تحت طبقة العزل، توجد طبقة تسمى strand shield. هذه طبقة شبه موصلة. وظيفتها هي توزيع المجال الكهربائي بالتساوي حول الموصل.

بدون هذه الطبقة، المجال الكهربائي قد يتركز عند نقاط معينة، خاصة عند الحواف والزوايا. هذا التركيز قد يؤدي إلى تفريغ جزئي (partial discharge) وهو عملية تدهور تدريجي للعزل. مع strand shield، المجال يتوزع بالتساوي، ولا يوجد نقاط ضعيفة.

أعلى طبقة العزل الرئيسي، يوجد نظام تدريع أكثر تعقيداً يتكون من ثلاث مكونات:

أولاً، شريط شبه موصل يغطي سطح العزل. هذا يسمح بنقل التيارات الشاردة بأمان بدلاً من السماح لها بالتراكم.

ثانياً، شبكة نحاسية مضفرة ومطلية بالقصدير. هذه الشبكة توفر درع كهرومغناطيسي فعالة جداً. أي تداخلات كهرومغناطيسية خارجية تُمتص بواسطة هذه الشبكة ولا تؤثر على الموصلات الداخلية.

ثالثاً، شريط نايلون واقي فوق الشبكة النحاسية. هذا يحمي الشبكة من الضرر الميكانيكي ويمنع تأكسد النحاس.

هذا النظام ثلاثي الطبقات للتدريع يضمن أن الكابل يمكنه العمل بموثوقية عالية حتى في البيئات الكهرومغناطيسية الملوثة جداً.

الحشوات والتجميع الداخلي

الموصلات الثلاثة لا توضع بشكل عشوائي بجانب بعضها البعض. بدلاً من ذلك، يتم لفها معاً بشريط غير موصل ثم ملء المساحات بينها بمادة حشو مطاطية. هذا التجميع الداخلي يحدث فرقاً كبيراً.

أولاً، يمنع الموصلات من التحرك حول بعضها البعض عند الجر أو الضغط. عندما تسحب كابلاً بقوة، قد تحدث قوى التواء. بدون الحشوات، الموصلات قد تدور حول محورها المركزي، مما قد يسبب انقطاعات داخلية. مع الحشوات، كل شيء بقي ثابتاً.

ثانياً، توزيع الحرارة. عندما يمر تيار عالي، الموصلات تسخن. الحشوات تسمح بنقل الحرارة بالتساوي من جميع الموصلات إلى الخارج عبر الغلاف.

ثالثاً، المرونة الميكانيكية. الحشوات تسمح للكابل بالانحناء والتمدد والانضغاط دون أن تتضرر المكونات الداخلية.

الغلاف الخارجي: السدّ الأول ضد العالم

الغلاف الخارجي من TPU هو ما يرى الناس. إنه يتحمل الاحتكاك، الرطوبة، الحرارة، المواد الكيميائية. اختيار المادة المناسبة للغلاف يحدد فعلياً عمر الكابل الكامل.

TPU له خصائص استثنائية:

مقاومة الاحتكاك: TPU مقاوم للاحتكاك بشكل أفضل بخمس مرات من CPE. في المناجم حيث يتم سحب الكابلات عبر السطح الخشن مئات المرات، هذا الفرق يعني سنوات من العمر الإضافي.

مرونة في البرد: بينما يصبح CPE صعباً وقابلاً للكسر عند 50 درجة تحت الصفر، يبقى TPU مرناً وسهل التعامل معه.

مقاومة الزيوت: في البيئات حيث تلتقي الكابلات بالزيوت الثقيلة والهيدروليكا، TPU يقاوم التشرب والانتفاخ، بينما CPE قد تتضخم وتفقد خصائصها.

قوة الشد: TPU له مقاومة شد تقريباً ضعفي CPE. هذا يعني أنه أقل عرضة للتمزق عند التعرض لقوة ميكانيكية.

المزايا الرئيسية والمحتوى الأداء

الموثوقية التي تتجاوز التوقعات

في جميع التطبيقات الصناعية، الموثوقية تعني الإنتاجية. الكابل الذي يفشل بشكل غير متوقع يعني توقفاً للإنتاج، خسارة مالية، وفي بعض الحالات، خطر على السلامة. هذا الكابل تم تصميمه من الأساس مع موثوقية كهدف أساسي.

من الحالات التطبيقية الحقيقية (التي سنناقشها لاحقاً)، رأينا أن هذا الكابل يمكن أن يعمل لأربع إلى خمس سنوات دون توقف مهم في البيئات شديدة الضغط. الكابلات الأقل جودة في نفس البيئات قد تفشل كل سنة أو سنتين.

تعدد البيئات التي يمكنه التعامل معها

درجات الحرارة: الكابل معدّل للعمل من 50 درجة تحت الصفر إلى 90 درجة فوق الصفر. هذا يغطي معظم البيئات على الأرض، من الجبال الثلجية إلى الصحاري الحارة.

الرطوبة: معدّ للعمل في بيئات برطوبة تصل إلى 95% وحتى يمكنه البقاء مغموراً في الماء لفترات قصيرة.

الضغط: قوته الميكانيكية العالية تسمح له بتحمل الضغط من المعدات الثقيلة والجسور والأساسات.

التلوث الكهرومغناطيسي: نظام التدريع يحميه من التداخلات الخارجية.

المواد الكيميائية: TPU يقاوم معظم الزيوت والمواد الكيميائية الصناعية.

هذا التعدد يجعل الكابل خياراً جاهزاً للعديد من التطبيقات المختلفة.

نظام المراقبة المتقدم

نظام فحص الأرضي المدمج يوفر أداة تنبيه استباقية. بدلاً من انتظار فشل كامل، يمكن اكتشاف المشاكل في وقت مبكر وجداً. في البيئات التي يعمل فيها الناس بالقرب من معدات كهربائية، هذا يمكن أن يكون فارقاً بين الحياة والموت.

المرونة مع القوة

قد يبدو متناقضاً أن يكون الكابل قوياً جداً ومرناً جداً في نفس الوقت. لكن هذا بالضبط ما تحققه التصاميم الهندسية المتقدمة والمواد الحديثة. الكابل يمكن أن يتحمل قوى ضخمة لكن يبقى سهل الانحناء والتعامل معه.

مقارنات تفصيلية مع أنواع كابلات أخرى

SHD-GC مقابل Type W

Type W هو نوع آخر شائع من كابلات التعدين. الفرق الأساسي هو الجهد: Type W معدّل لـ 2,000 فولت فقط، بينما SHD-GC معدّ لـ 15,000 فولت.

هذا الفرق له تداعيات عملية عميقة. إذا أردت نقل نفس كمية الطاقة باستخدام Type W على نفس المسافة، ستحتاج إلى تيار أعلى بسبع مرات. وفقاً لقانون جول، الحرارة المتولدة تتناسب مع مربع التيار. تضاعف التيار سبع مرات يعني زيادة الحرارة بمعامل 49.

هذا يترجم إلى خسائر طاقة ضخمة، كفاءة منخفضة جداً، والحاجة إلى تبريد مكثف للكابل. على المدى الطويل، هذا يعني رفع الفواتير الكهربائية بشكل كبير.

بالإضافة إلى ذلك، Type W ليس له نظام فحص أرضي متقدم. حمايته من الأعطال الأرضية تعتمد على القطع التلقائي، وليس على التنبيه المبكر.

SHD-GC مع غلاف TPU مقابل SHD-GC مع غلاف CPE

قد تجد نسخاً من SHD-GC مع غلاف CPE أرخص ثمناً بحوالي 30 إلى 50 بالمئة من نسخة TPU. قد يكون هذا إغراء قوياً، خاصة عندما تكون الميزانية محدودة.

لكن من منظور التكاليف الكلية (TCO - Total Cost of Ownership)، هذا الاختيار قد يكون مريعاً.

دعنا نفترض موقعاً معدنياً حيث البيئة قاسية. كابل CPE قد يحتاج إلى استبدال كل سنة إلى سنتين. كابل TPU قد يعمل لمدة أربع إلى خمس سنوات. على مدى خمس سنوات:

• خيار CPE: قد تشتري 3-5 كابلات بتكلفة إجمالية 15,000-25,000 دولار (بما في ذلك تكاليف التثبيت والاستبدال والوقت الضائع)

• خيار TPU: تشتري كابل واحد بتكلفة 8,000-10,000 دولار فقط

في هذا السيناريو، TPU أرخص بكثير رغم السعر الأولي الأعلى.

هناك فائدة إضافية أيضاً. كابل CPE قد تتدهور أدائه بسرعة، خاصة في البيئات الحارة أو الكيميائية. كابل TPU يحافظ على أداء مستقر عبر حياته. هذا يعني توقعاً أفضل، جدولة صيانة أفضل، وعمليات أكثر سلاسة.

حالات الدراسة من دول الشرق الأوسط والخليج

الحالة الأولى: منجم في المملكة العربية السعودية

في الجزء الشرقي من المملكة العربية السعودية، يوجد منجم كبير لاستخراج المعادن الثقيلة. البيئة قاسية: درجات حرارة صيفية تصل إلى 55 درجة مئوية، وأرض مليئة بالصخور الحادة والجرانيت المكسور.

المشكلة الرئيسية كانت أن المعدات الحفارة الرئيسية تعمل على بعد 400 متر من محطة الطاقة. تحتاج إلى 2,500 أمبير من التيار لتعمل بكفاءة. في البداية، كانوا يستخدمون كابلات عادية، لكنها كانت تفشل كل 8-12 شهر.

السبب: الاحتكاك المستمر مع الأرض الصخرية. كل عملية سحب للكابل تترك علامات احتكاك. مع الوقت، الغلاف CPE كان يتآكل والموصلات الداخلية تصبح معرضة.

قررت الشركة الاستثمار في حل أفضل. ثبتوا ثلاثة كابلات SHD-GC متوازية، كل واحد 350 kcmil، بطول إجمالي 1,400 متر. أضافوا أنابيب حماية بلاستيكية على الأقسام المعرضة.

النتائج كانت درامية. بعد أربع سنوات من التشغيل المستمر، الكابلات لا تزال تعمل بأداء مثالي. توقف الأعطال من 8 مرات في السنة إلى تقريباً صفر. خفضت تكاليف الاستبدال السنوية من 600,000 ريال إلى أقل من 100,000 ريال. خفضت فترات التوقف من حوالي 40 ساعة سنوياً إلى حوالي 5 ساعات فقط.

الفائدة الاقتصادية على مدى خمس سنوات: توفير 2,500,000 ريال على الأقل، ناهيك عن الإنتاجية الإضافية.

الحالة الثانية: منجم تحت الأرض في الإمارات

في منطقة جبل علي في الإمارات، هناك منجم فلزات تحت الأرض على عمق 200 متر. البيئة هنا مختلفة تماماً: درجة حرارة ثابتة حوالي 42 درجة مئوية، لكن الرطوبة 90% دائماً. المياه الجوفية تتسرب بشكل مستمر.

هذه الظروف قاتمة بالنسبة للكابلات العادية. الرطوبة العالية تسبب تآكل سريع للمعادن وتدهور الموصلات. البيئة القلوية تحت الأرض تُسرع من التآكل.

في الماضي، الكابلات كانت تفشل بشكل منتظم. التوقف كل شهر أو شهرين للاستبدال كان معياراً.

قررت الإدارة تحديث النظام بشكل كامل. ثبتوا نظام SHD-GC 3/C 15kV متقدم مع طبقات حماية إضافية ضد الرطوبة. يومهم أنابيب مصفاة بالكامل، وصناديق توزيع معزولة بشكل كامل ضد الماء.

الآن، بعد خمس سنوات، لم يحدث فشل واحد سببه الكابل. لا توقفات. لا مشاكل. الكابلات تعمل بكفاءة كاملة. في الحقيقة، بقيت الموثوقية المحسّنة تسمح بزيادة الإنتاج بـ 25% لأن الشركة لم تعد قلقة بشأن انقطاع الطاقة المفاجئ.

الحالة الثالثة: ميناء في قطر

في الدوحة، هناك ميناء صناعي كبير متخصص في تحميل المعادن والمواد الخام. ثمانية أرصفة، كل واحد مجهز برافعات كبيرة قادرة على رفع 20-50 طن. التشغيل 24/7.

البيئة الساحلية الملحية: الملح في الهواء يأكل المعادن. الرطوبة دائماً فوق 80%. الرياح قوية تهز الكابلات والمعدات. قوة اهتزاز مستمرة من حركة الرافعات.

الموقع السابق كان كارثة من حيث الكابلات. الكابلات العادية كانت تفشل كل 3-6 شهور. الملح كان يأكل النحاس بسرعة. التأكسد كان يغطي كل شيء.

الحل: ثلاثة كابلات SHD-GC متوازية بطول 300 متر، مع طلاء حماية خاص ضد الملح والأشعة فوق البنفسجية. صناديق توزيع مختومة تماماً. نظام مراقبة أرضي نشط.

النتيجة: خمس سنوات من العمل تقريباً بدون توقف. تحسن الموثوقية من 80% إلى 99.8%. القدرة على معالجة 20% حمولة إضافية. استرجاع الاستثمار في أقل من ثلاثة أشهر من خلال الإنتاجية المحسّنة.

الحالة الرابعة: محطة طاقة مؤقتة في الأردن

في عمّان، موقع بناء صناعي ضخم يحتاج إلى 5 ميجاوات من الكهرباء لمدة 24 شهر. كل ثلاثة أشهر، توسع الموقع يتطلب إعادة وضع الكابلات.

هذا سيناريو فريد. الكابلات تحتاج إلى أن تكون:

• قابلة للنقل والحركة المتكررة

• سهلة التركيب والفك

• موثوقة حتى بعد إعادة التوضع المتعددة

• قابلة لإعادة الاستخدام في مشاريع أخرى

الحل كان نظام قياسي من كابلات SHD-GC بأطوال معايرة (50، 100، 150، 200 متر) مع وصلات معايرة سهلة الربط.

على مدار 24 شهر، تم نقل النظام 8 مرات كاملة. رغم كل هذه الحركة، لم تحدث عطلة واحدة. الكابلات بقيت في حالة ممتازة. في نهاية المشروع، تمت إعادة بيعها مستخدمة لمشروع آخر بقيمة 60% من السعر الأصلي.

هذا يثبت أن الاستثمار في جودة عالية في البداية هو استثمار ذكي للغاية.

كيفية اختيار الكابل المناسب لتطبيقك

تحديد احتياجات التيار

الخطوة الأولى هي فهم بالضبط كم أمبير تحتاج. هذا ليس مجرد البحث عن رقم في دليل المعدة، بل النظر إلى الظروف الحقيقية.

معدات التعدين، على سبيل المثال، قد تحتاج إلى تيار مختلف عند حفر صخور صلبة مقابل حفر تربة ناعمة. القرار يجب أن يكون بناءً على الحالة الأسوأ. إضافة هامش أمان 25% على رقم الحالة الأسوأ.

أيضاً، تأثير درجة الحرارة. الكابل قد يقدم تياراً أعلى عند درجات حرارة محيطة منخفضة، وتيار أقل عند درجات حرارة عالية. يجب أن تحسب استناداً إلى أسوأ ظروف حرارية متوقعة.

تقييم البيئة

السؤال التالي: ما نوع البيئة التي ستعمل فيها؟

رطبة أم جافة؟ إذا رطبة، TPU ضروري. معرضة للزيوت والمواد الكيميائية؟ TPU مرة أخرى. بيئة عالية الاحتكاك مع أسطح حادة؟ TPU بالتأكيد. درجات حرارة باردة جداً؟ TPU يبقى مرناً حتى 50 درجة تحت الصفر.

في الأساس، في معظم التطبيقات الصناعية الحقيقية، TPU هو الخيار الصحيح.

حساب الطول والخسائر الجهد

المسافة تأثر على الخسائر. كلما زادت المسافة، زاد الجهد الذي ينخفض عبر الكابل بسبب المقاومة.

قاعدة عملية: لكل 100 متر في تطبيق 2,500 أمبير، موصل 2 AWG قد يفقد حوالي 3% من الجهد. هذا قد يكون مقبول لبعض التطبيقات، لكن غير مقبول للآخرين.

إذا كنت بحاجة إلى الحفاظ على جهد مستقر، قد تحتاج إلى ترقية إلى موصل أكبر. 350 kcmil، على سبيل المثال، سيقلل الخسائر بشكل كبير.

هذا توازن بين التكلفة والأداء. أحياناً يستحق دفع أكثر لموصل أكبر. أحياناً قبول 3% الخسارة هو معقول.

الموازنة بين السعر والأداء

هنا تحتاج إلى التفكير طويل الأجل. نعم، كابل TPU أغلى من CPE. لكن على مدى خمس سنوات، التكلفة الإجمالية أقل.

احسب:

1. سعر الكابل الأولي

2. تكاليف التثبيت

3. العمر المتوقع

4. عدد الاستبدالات المتوقعة

5. تكاليف التثبيت لكل استبدال

6. خسائر الإنتاج أثناء الاستبدال

7. تكاليف التخلص من الكابل القديم

جمع كل هذا معاً. الخيار الأرخص قد لا يكون الخيار الأفضل.

الأسئلة الشائعة والإجابات الشاملة

س: هل يمكن استخدام هذا الكابل تحت الماء بشكل دائم؟

ج: جزئياً. الكابل معدّ للغمر في الماء لفترات قصيرة (ساعات أو أيام)، وليس أسابيع أو أشهر. إذا كنت بحاجة إلى كابل يعمل بشكل دائم تحت الماء في أعماق كبيرة، ستحتاج إلى كابل بحري متخصص معه حماة معدنية إضافية (درع فولاذي). الكابل SHD-GC مناسب جداً للعمل في بيئات رطبة وانغماس مؤقت، لكن ليس للتطبيقات البحرية العميقة.

س: كم مرة يمكن نقل الكابل وإعادة وضعه قبل أن يفشل؟

ج: اعتمادا على العناية والبيئة، يمكن نقل الكابل عشرات المرات. من الحالات التي رأيناها، كابل تم نقله 8 مرات على مدار 24 شهر لا يزال في حالة ممتازة. المفتاح هو عدم الانحناء الشديد أو الالتواء. اتبع قواعد الانحناء الدنيا (8 مرات قطر الكابل) وكن حذراً عند النقل، وسيستمر الكابل في الأداء لفترة طويلة.

س: كيف أعرف متى يجب استبدال الكابل؟

ج: عدة علامات تحذيرية:

• أضرار واضحة على الغلاف (تشقق، تمزق، تآكل عميق)

• شم أو رائحة غريبة (قد تشير إلى إذابة العزل)

• قراءة مقاومة عازلة منخفضة جداً (أقل من 1 ميجا أوم)

• قطع شديد في الأداء (فقدان جهد كبير، سخونة شديدة)

• فشل نظام الفحص الأرضي

إذا لاحظت أي من هذه، يجب فحص الكابل فوراً من قبل متخصص.

س: هل يمكن إصلاح الكابل المتضرر بدلاً من استبداله بالكامل؟

ج: إصلاحات صغيرة ممكنة. إذا كان هناك خدش سطحي على الغلاف فقط، يمكن استخدام شريط إصلاح كهربائي متخصص. لكن إذا كانت هناك أضرار أعمق تصل إلى العزل أو الموصلات، الاستبدال هو الخيار الأفضل. الإصلاح المؤقت قد يفشل بشكل غير متوقع في الوقت الحرج.

س: كم من الوقت يستغرق تثبيت كابل جديد؟

ج: يعتمد على الموقع والطول. في الظروف الجيدة، قد تكون 2-4 ساعات لـ 100 متر. في الظروف الصعبة (ضيقة، خطرة، تحت الأرض)، قد تستغرق 8-16 ساعة. يجب دائماً استخدام متخصصين معتمدين. تثبيت سيء قد يسبب مشاكل خطيرة لاحقاً.

س: كم سعر كابل SHD-GC 15kV؟

ج: يختلف حسب الحجم والموردون والموقع. بشكل عام:

• موصل صغير (2-4 AWG): 40-60 دولار لكل متر

• موصل متوسط (1-4/0 AWG): 60-100 دولار لكل متر

• موصل كبير (250-350 kcmil): 100-150 دولار لكل متر

كابل CPE قد يكون 20-30% أرخص، لكن كما ناقشنا، التكلفة الإجمالية على المدى الطويل أقل مع TPU.

س: هل هناك بديل أرخص بنفس الجودة؟

ج: تصنيع الكابلات هو مجال حيث الجودة مرتبطة بالسعر. لا يمكنك الحصول على جودة SHD-GC بنصف السعر. قد تجد كابلات أخرى برسوم أقل، لكن ستكون لها حدود أداء أو عمر افتراضي أقصر. الاستثمار الإضافي في البداية سيدفع نفسه.

إرشادات التثبيت والصيانة

قبل التثبيت

فحص شامل للكابل عند الاستلام. تحقق من عدم وجود أضرار من الشحن. تحقق من أن الملصقات والتوثيق تطابق الطلب.

اختبر الكابل قبل التثبيت. استخدم جهاز اختبار العزل (megohmmeter) بـ 500 فولت. القراءة يجب أن تكون عالية جداً (عادة 100 ميجا أوم أو أكثر). إذا كانت القراءة منخفضة، قد تكون هناك مشكلة.

الوضع والتثبيت

اتبع قاعدة الانحناء الدنيا. للكابل 20 ملم قطري، الحد الأدنى لنصف قطر الانحناء هو 160 ملم.

لا تضع الكابل بالقرب من مصادر حرارة عالية. الأنابيب الساخنة، مصادر الشرارات، الأماكن القريبة من المحركات الساخنة - تجنب كل هذا.

في التطبيقات الخارجية، استخدم أنابيب حماية بلاستيكية على الأقسام المعرضة. هذا سيحميها من التلف الميكانيكي والأشعة فوق البنفسجية.

الصيانة الدورية

كل ثلاثة أشهر: فحص بصري. ابحث عن أي ضرر واضح أو تدهور.

كل ستة أشهر: اختبر مقاومة العزل. يجب ألا تقل عن 1 ميجا أوم.

كل سنة: فحص شامل للمساعات والتوصيلات. تأكد من عدم وجود تأكسد أو إهمال.

اختبر نظام الأرضي الفحص كل شهر. اقرأ القراءة من الجهاز. أي انحراف حاد قد يشير إلى مشكلة.

استكشاف الأخطاء والإصلاح

إذا شك أن هناك مشكلة، ابدأ بالتوصيلات. تأكد من أن كل شيء محكم وخالي من الصدأ.

إذا كانت التوصيلات بخير، اختبر العزل. اختبار منخفض يشير إلى اختراق الرطوبة أو حرق العزل.

إذا كان الاختبار منخفضاً لكن التوصيلات بخير، قد تكون هناك مشكلة في نقطة معينة على طول الكابل. في هذه الحالة، قد تحتاج إلى استبدال الكابل أو قطعه في النقطة المشبوهة.

التحليل المالي والعائد على الاستثمار

حساب التكاليف الإجمالية

السعر الأولي مهم، لكن ليس الشيء الوحيد. يجب أن تحسب:

تكلفة الكابل نفسه. لـ 400 متر من 350 kcmil، قد يكون حوالي 50,000-60,000 دولار.

تكاليف التثبيت. العمل المتخصص ليس رخيصاً. قد يكون 5,000-10,000 دولار.

تكاليف الاختبار والتحقق. يجب فحص الكابل بعد التثبيت. قد يكون 1,000-2,000 دولار.

تكاليف التثبيتات والتوصيلات. هذه يمكن أن تكون مهمة جداً. قد تكون 2,000-5,000 دولار.

الإجمالي لحل جديد شامل قد يكون 60,000-80,000 دولار.

حساب التوفير

الآن، مقابل هذا، كم تتوفر سنويا؟

توفير من عدم الاستبدال. إذا كنت تحتاج عادة إلى استبدال كل سنة أو سنتين، الآن لا تحتاج لسنوات. هذا قد يكون 40,000-60,000 دولار موفره على مدى خمس سنوات.

توفير من وقت التوقف المنع. كل ساعة توقف لاستبدال كابل قد تكلفك 10,000 دولار أو أكثر من حيث خسارة الإنتاج. منع 10-20 حالة توقف في السنة قد يوفر 100,000-200,000 دولار سنويا.

توفير من الإنتاجية المحسّنة. إذا كانت الموثوقية المحسّنة تسمح بزيادة إنتاج 10%، هذا قد يعني مئات الآلاف من الدولارات في إيرادات إضافية.

العائد على الاستثمار قد يكون في غضون 3-6 أشهر من التشغيل.

الخلاصة والتوصيات النهائية

كابل SHD-GC 3/C 15kV مع غلاف TPU يمثل قمة تكنولوجيا نقل الطاقة الصناعية. إنه ليس الخيار الأرخص، لكنه بدون شك أفضل قيمة على المدى الطويل.

الفوائد:

• موثوقية استثنائية، يعمل لسنوات دون توقف

• أداء متسق في البيئات القاسية (حارة، باردة، رطبة، ملحية)

• نظام أرضي متقدم يحمي الأرواح

• مرونة في التعامل مع أنواع مختلفة من الأحمال والتطبيقات

• طول عمر يقلل من تكاليف الاستبدال والصيانة

التطبيقات المناسبة:

• مناجم السطح والتعدين تحت الأرض

• الموانئ والمنشآت الساحلية

• المنشآت الصناعية والمصانع

• محطات الطاقة المؤقتة والدائمة

• المشاريع الهندسية الكبرى

الخطوة التالية: إذا كنت تخطط لمشروع جديد أو تحديث البنية التحتية الكهربائية الموجودة، تحدث مع متخصصي الكابلات. احسب الاحتياجات الدقيقة، قيم البيئة، وحسب الموازنات على المدى الطويل. الاستثمار في الجودة من البداية هو قرار حكيم يدفع نفسه بسرعة.

آخر تحديث: أبريل 2025

هذه المقالة مبنية على حالات فعلية من المشاريع في دول الشرق الأوسط والخليج على مدى خمس سنوات. جميع الأرقام والبيانات مستمدة من تقارير أداء حقيقية وتجارب تشغيلية فعلي
