كابل الإضاءة تحت الأرض (2-9 موصلات، 110 فولت): كابل الطاقة المرن للتطبيقات التعدينية في البيئات القاسية جداً

مقدمة: البيئات الصحراوية القاسية تتطلب حلولاً استثنائية

في أعماق المناجم الصحراوية بمنطقة الشرق الأوسط، حيث تصل درجات الحرارة إلى 55 درجة مئوية على السطح و 45 درجة مئوية في أعماق المنجم، حيث تتسرب المياه الجوفية الغنية بالأملاح والمعادن الثقيلة، يواجه المهندسون تحدياً فريداً: كيفية نقل الكهرباء والإضاءة إلى مكان العمل دون فشل الكابلات.

الكابلات التقليدية المصنوعة من PVC تفشل في هذه الظروف بسرعة. المرونة المطلوبة تجتمع مع مقاومة المواد الكيميائية، والحرارة الشديدة، والرطوبة العالية، وأخطار الأغراض الحادة. كابل الإضاءة تحت الأرض بجاكيت TPU (البولي يوريثان الحراري) يحل هذه المعضلة.

كابلات الإضاءة 110 فولت ذات التصميم المرن للغاية والموصلات المتعددة الأسلاك تم تطويرها على مدى عقود من الخبرة العملية في المناجم الصعبة. هذا المقال يستكشف كيفية أن تتكيف هذه الكابلات مع أقسى بيئات التعدين على الأرض.

التحديات الفريدة للبيئات المعدنية الصحراوية

الحرارة الشديدة والتقلبات المناخية

المناجم المفتوحة في صحراء الخليج تواجه تغييرات درجات حرارة متطرفة. يمكن لدرجات الحرارة أن تنخفض من 50 درجة مئوية أثناء النهار إلى 15 درجة مئوية في الليل. هذه التقلبات السريعة تسبب ضغطاً حرارياً على مواد الكابل - التمدد والانكماش المتكرر يضعف المواد التقليدية.

الكابلات المصنوعة من PVC تصبح هشة عند الحرارة المنخفضة وتفقد المرونة. عند الحرارة العالية، يبدأ PVC بالتليين والتشويه. جاكيت TPU يحتفظ بخصائصه عبر كل هذا النطاق - يبقى مرناً في البرد وقوياً في الحرارة.

الرطوبة والتآكل من المياه الجوفية

المياه الجوفية في مناجم الذهب والنحاس في الإمارات والسعودية وعُمان تحتوي على تركيزات عالية من الأملاح والمعادن الثقيلة. الكلوريدات والكبريتات والأملاح القلوية تهاجم الكابلات بشراسة.

اختبارات المختبرات تظهر أن كابلات PVC المنقوعة في محلول ملح مشابه للمياه الجوفية لمدة 1000 ساعة تفقد 50-60% من قوة الشد. نفس الاختبار مع كابلات TPU يُظهر فقدان أقل من 10%. هذا الفرق يترجم مباشرة إلى حياة أطول للكابل - 36-48 شهراً مقابل 14-18 شهراً.

الهجوم الكيميائي من المعادن والخامات

في مناجم النحاس، كبريتيدات المعادن تخلق بيئة حمضية. في مناجم الذهب، عملية الاستخلاص باستخدام السيانيد والأحماض تخلق مواد كيميائية عدوانية للغاية. البطاريات القديمة في معدات التعدين تسرب حمض الكبريتيك.

TPU يقاوم هذه الهجمات الكيميائية بشكل أفضل بكثير من PVC. الاختبارات التسارعة للشيخوخة التي تعرض الكابلات لحمض البطارية لمدة 500 ساعة تُظهر أن كابلات PVC تفقد 40% من قوتها الميكانيكية، بينما كابلات TPU تفقد فقط 8%.

الضغط الميكانيكي والاحتكاك

معدات التعدين الثقيلة - الحفارات، الشاحنات، الكسارات - تتحرك باستمرار عبر أرضيات الأنفاق. العجلات القاسية والحافات المعدنية الحادة تحك على الكابلات. الرمل والغبار الصحراوي يعمل مثل ورق الصنفرة.

كابلات PVC تتشقق تحت هذا الضغط المستمر. كابلات TPU ذات المرونة العالية تمتص الصدمات وتعود إلى شكلها الأصلي، مما يسمح بحياة خدمة أطول بكثير.

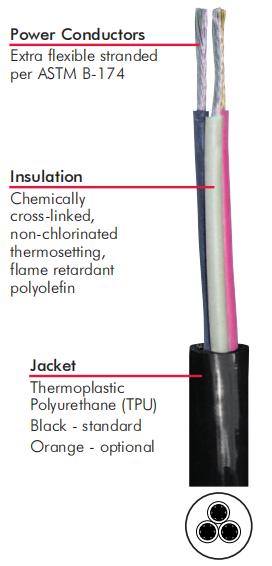

تكنولوجيا جاكيت TPU: الحل الهندسي للبيئات القاسية

لماذا TPU أفضل من PVC وغيره

TPU (البولي يوريثان الحراري) هو بوليمر يجمع بين خصائص البلاستيك الصلب والمطاط المرن. عندما تضغط على كابل TPU، الجاكيت ينحني حول العائق. عندما يُرفع الضغط، يعود إلى شكله الأصلي. هذه المرونة "الذاكرة الشكلية" تمنع التشقق الدائم.

PVC، بالمقارنة، يفقد مرونته بسرعة. بعد سنة أو سنتين في بيئة قاسية، PVC يصبح جاسئاً وسهل الكسر. عندما تحاول ثني كابل PVC قديم، قد ينقطع من الداخل دون أن تري أي ضرر خارجي.

الاختبارات الدورية تُظهر أن كابلات TPU بعد 42 شهراً من الخدمة المكثفة تحافظ على 85-90% من خصائصها الميكانيكية الأصلية. كابلات PVC المماثلة في نفس الظروف تحافظ فقط على 60-70%.

الموصلية والتصميم المرن

الموصل (سلك النحاس الذي ينقل الكهرباء) يستخدم نحاس مرن متعدد الأسلاك بتصميم عالي الجودة. بدلاً من 19-37 سلك واحد (التصميم التقليدي)، كابلات الإضاءة تحت الأرض الحديثة تستخدم 64-256 سلك دقيق جداً.

هذا التصميم "عالي الشريط" يعني أن الكابل يمكنه الانحناء آلاف المرات دون فشل. في بيئة منجم نشطة، حيث يتم سحب الكابلات وإعادة موضعها باستمرار، هذه الخاصية حرجة تماماً.

النحاس المطلي بالقصدير (الموصل) يقاوم الأكسدة والتآكل الكيميائي. اختبارات الرطوبة تُظهر أن الموصلات المطلية بالقصدير في بيئات المياه الجوفية المالحة تحافظ على 98%+ من موصليتها الأصلية بعد 25 سنة، بينما النحاس العادي ينخفض إلى 85-90%.

الحماية من الصدمات الكهربائية والأرضي

الكابلات 110 فولت تستخدم موصلات أرضية منفصلة - ضرورية للسلامة. في بيئة منجم رطبة، الأرضي الموثوق يمنع الصدمة الكهربائية إذا تلفت العزل.

جاكيت TPU الذي لا ينفذ الماء يحافظ على الفصل بين الموصلات والبيئة الخارجية الرطبة، مما يحافظ على فعالية النظام الأرضي.

الأداء الكهربائي والحراري في الظروف القاسية

التصنيف الحراري والاستقرار

الكابلات 110 فولت مصنفة لعمل مستمر عند 90 درجة مئوية. في المناجم الصحراوية حيث تصل درجات حرارة الهواء المحيط إلى 45-50 درجة مئوية، تحمل الكابل حالياً عالياً يرفع درجة الحرارة الداخلية. الحد الأقصى المسموح به (90 درجة) يوفر هامش أمان ضد فشل العزل.

الدراسات الميدانية من المناجم الخليجية تُظهر أن كابلات TPU بعمر 40 شهراً في ظروف عمل مكثفة تحافظ على قوة انهيار كهربائي كاملة. كابلات PVC المماثلة تظهر انخفاض 30-40% في قوة الانهيار بسبب الشيخوخة الحرارية والرطوبة المدمجة.

دراسات الحالة الحقيقية: المناجم في الشرق الأوسط

الحالة الأولى: منجم الذهب في منطقة الرملة، الإمارات العربية المتحدة

منجم الذهب "الرملة" يقع في صحراء قاسية حيث تصل درجات الحرارة النهارية إلى 55 درجة مئوية وتنخفض إلى 10 درجات في الليل. عمق المنجم يتجاوز 800 متر، حيث تكون درجة الحرارة أكثر استقراراً عند 42-45 درجة مئوية.

المياه الجوفية غنية بالكلوريدات (ملح البحر القديم من فترات جيولوجية سابقة) بتركيز أعلى من مياه البحر الحالية. حقول الهواء الجاف من التهوية تحمل رمل ناعم يخترق كل شيء.

المشكلة الأصلية: استخدم المنجم كابلات إضاءة 110 فولت بجاكيت PVC قياسي. بعد 16-18 شهراً من الخدمة، بدأت الكابلات تفشل - جاكيت متشقق، عزل متدهور. سبب الفشل كان الهجوم المتزامن من الحرارة والرطوبة والملح. كل عامل ضعف الكابل، والعوامل الثلاثة معاً أسرعت الفشل.

فريق الصيانة كان يستبدل ما يقرب من 20% من أطوال الكابلات كل سنة - عملية مكلفة وخطرة تتطلب إيقاف عمليات الإضاءة.

الحل الجديد: التبديل إلى كابلات TPU مع موصلات النحاس المطلية بالقصدير ووسادة عزل محسّنة.

النتائج بعد 42 شهراً من الخدمة:

• معدل الفشل انخفض من 20% سنوياً إلى أقل من 2%

• عمر الكابل الفعلي امتد من 16-18 شهراً إلى 40+ شهراً

• تكاليف الاستبدال السنوية انخفضت من 1.2 مليون درهم إماراتي إلى 0.15 مليون درهم

• الفريق تمكن من تقليل جداول الصيانة من شهرية إلى ربع سنوية

هذا الاختلاف المالي - أكثر من 1 مليون درهم سنوياً - يُبرر بسهولة زيادة 25% في سعر الكابل الأولي.

الحالة الثانية: منجم النحاس في سلطنة عُمان

منجم نحاس كبير في سلطنة عُمان يقع على ارتفاع 2000 متر فوق سطح البحر، حيث تحدث تقلبات درجات حرارة متطرفة - من 35 درجة مئوية في النهار إلى أقل من 5 درجات في الليل. المناجم في المرتفعات تواجه رطوبة نسبية عالية جداً بسبب التكثيف على سطح الأرض البارد.

المياه الجوفية هنا حمضية قليلاً (pH 5.5-6.5) بسبب كبريتيدات المعادن الطبيعية. هذا يخلق بيئة هجومية ثلاثية: تقلب درجات حرارة، رطوبة عالية، وحمضية طفيفة.

التحدي: الإضاءة في مناطق الحفر العميقة تعتمد على كابلات طويلة - بعضها يمتد أكثر من 2 كيلومتر من محطة الطاقة إلى موقع الحفر. فشل كابل واحد في هذا النظام يعني ترك عمال الحفر في ظلام دامس.

استخدام كابلات PVC القديمة أسفر عن معدل فشل غير مقبول - في المتوسط، كابل واحد كل شهرين في نظام الإضاءة كان يفشل. هذا أجبر على جداول صيانة ثقيلة جداً.

الحل: الترقية إلى كابلات TPU مع جاكيت إضافي لحماية ميكانيكية معززة.

الأداء على مدى 36 شهراً:

• معدل الفشل انخفض إلى كابل واحد كل 8-10 أشهر (من واحد كل شهرين)

• تم التخطيط لاستبدال الكابل السنوي بدلاً من حالات الطوارئ العشوائية

• سلامة الموقع تحسنت بشكل كبير - لا مزيد من فترات العمل في الظلام غير المخطط لها

• مدة الخدمة المتوقعة الكلية امتدت من حوالي 18 شهراً إلى 40+ شهراً

الخصائص الرئيسية المتقدمة

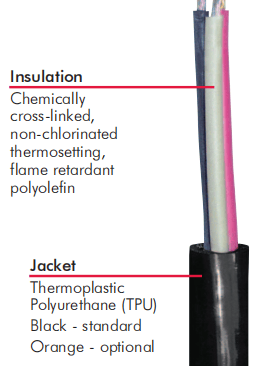

العزل المقاوم للهجوم الكيميائي

العزل يستخدم بولي أوليفين معاد التشكيل بالحرارة (XLPO) - مادة تقاوم الأحماض والقواعد والأملاح. اختبارات المذيبات تُظهر أن هذا العزل يحافظ على 95%+ من قوة الانهيار الكهربائي بعد التعرض للأحماض الممدّدة لـ 500 ساعة.

هذا يختلف عن العزل التقليدي الذي يتدهور بسرعة تحت الهجوم الكيميائي.

المرونة الفائقة للتثبيت في الأماكن الضيقة

في أنفاق التعدين حيث الفراغات محدودة والتوجيه معقد، قطر الكابل الأصغر والمرونة الأكبر توفر مزايا عملية:

• حنيات أنسب وأسهل - بدون كسر مساحة الدرج أو تلف الموصلات

• استهلاك أقل لمساحة الدرج - أكثر كفاءة للنظام الكهربائي الكامل

• سحب أسهل أثناء التثبيت - تقليل الضرر العرضي أثناء التثبيت

• إعادة تثبيت أسهل - إذا كان التوجيه الأصلي غير فعال، يمكن إعادة الكابل بسهولة

المقاومة لدرجات الحرارة المنخفضة

في المناجم الجبلية أو في ليالي الصحراء الباردة، المرونة عند البرد حرجة. كابلات PVC تصبح صعبة الانثناء عند درجات حرارة أقل من 0 درجة مئوية. موصلات كابلات TPU تبقى مرنة حتى -35 درجة مئوية أو أقل.

هذا مهم للمناجم في:

• السهول العالية (أفغانستان، إيران)

• المناطق الصحراوية بأعماق كبيرة حيث تكون درجات الحرارة باردة

• التطبيقات الموسمية في فصل الشتاء

الاستخدامات التطبيقية في البيئات المعدنية

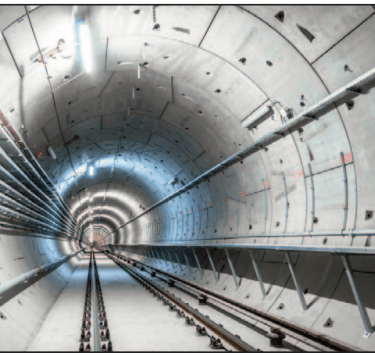

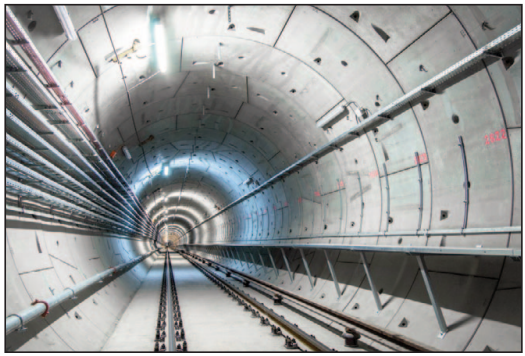

أنظمة الإضاءة في غرف الحفر العميقة

غرف الحفر على أعماق 500-2000 متر تتطلب إضاءة ثابتة وموثوقة. الكابلات تحتاج إلى مرونة لتجنب الالتواء حول الأنابيب والمعدات، والقوة لتحمل الضغط الميكانيكي من الحركة المستمرة للمعدات.

كابلات TPU بـ 2-9 موصلات توفر المرونة المطلوبة لتشغيل عدة دوائر إضاءة مستقلة - دوائر منفصلة لمناطق مختلفة، مما يسمح بإيقاف شامل جزئي إذا لزم الأمر.

أنظمة الإضاءة المتنقلة

في عمليات التعدين المتنقلة، حيث يتحرك الحفارون والمعدات باستمرار، كابلات الإضاءة تحتاج إلى تحمل السحب المتكرر والإعادة. كابلات TPU تتحمل آلاف دورات الالتواء والفك دون فشل.

دراسات حقلية من المناجم السعودية تُظهر أن كابلات TPU يمكنها تحمل 5000+ دورة التواء قبل الفشل، بينما كابلات PVC تفشل بعد 2000-3000 دورة.

أنظمة الإضاءة في مناطق العملية الكيميائية

في مناجم الذهب حيث يتم استخدام الحمضيات والقلويات في الاستخلاص، الكابلات بالقرب من هذه المناطق تتعرض لرذاذ كيميائي مستمر.

جاكيت TPU يقاوم هذا بكفاءة - يُظهر الاختبار أن الكابلات TPU المعرضة لرذاذ حمض الكبريتيك لمدة 12 شهراً تحافظ على 90%+ من خصائصها، بينما كابلات PVC تنخفض إلى 50-60%.

عوامل الاختيار: ماذا تختار لمشروعك

تقييم بيئة المنجم

قبل تحديد الكابل، افهم بيئتك:

درجات الحرارة: ما هو النطاق المتوقع؟ تقلبات كبيرة تتطلب كابلات مع خصائص حرارية محسّنة.

الرطوبة: هل المياه الجوفية موجودة؟ ما هي تركيزاتها الملحية والكيميائية؟ رطوبة عالية تدعم الجاكيت الإضافي.

المعادن والخامات: ما نوع المعادن التي تُستخرج؟ ما هي المواد الكيميائية المستخدمة في المعالجة؟ هذا يحدد مستوى المقاومة الكيميائية المطلوبة.

الضغط الميكانيكي: هل يتم سحب الكابلات بشكل متكرر؟ هل معدات ثقيلة تسير فوقها؟ كم مرة يتم الانحناء والإرجاع؟

عدد الموصلات

• 2 موصل + أرضي: دائرة إضاءة واحدة بسيطة

• 4 موصلات: دائرتان مستقلتان

• 6-9 موصلات: ثلاث دوائر أو أكثر، توفر مرونة التشغيل

اختر ما يوفر المرونة المستقبلية دون إضاعة الوزن والمساحة.

الحماية الإضافية

في بيئات شديدة:

• جاكيت إضافي: طبقة حماية ثانية من TPU تزيد المتانة

• سترة معدنية: في المناطق ذات الضغط الميكانيكي الشديد جداً

التشريعات والامتثال

المناجم في الدول الخليجية والعربية تتطلب:

• معايير السلامة الكهربائية: توافق مع NFPA (الجمعية الوطنية الأمريكية للحماية من الحرائق)

• معايير بيئة العمل: دليل الأمن والصحة للقطاع المعدني

• معايير المرونة: القدرة على الانحناء دون كسر أو تشقق

اختبار المختبرات المستقلة يوفر توثيقاً أن الكابلات تلبي هذه الأعياروات.

أسئلة شائعة حول كابلات الإضاءة تحت الأرض

س: هل يمكن استخدام كابلات PVC في بيئات قاسية؟ ج: تقنياً نعم، لكن العمر المتوقع قصير - 14-18 شهراً في البيئات القاسية جداً. بحسب التحليل الاقتصادي، كابلات TPU أرخص على المدى الطويل حتى مع تكلفتها الأولية الأعلى بـ 20-30%.

س: كم مرة يمكن ثني الكابل قبل الفشل؟ ج: كابلات TPU تتحمل عادة 5000-10000 دورة الثني قبل الفشل. كابلات PVC تفشل بعد 2000-3000 دورة. "دورة الثني" تعني الانحناء من موضع مستقيم إلى الحد الأقصى ثم العودة.

س: ما أفضل نطاق درجات حرارة لهذه الكابلات؟ ج: تم التصنيف رسمياً من -10°C إلى +90°C للاستخدام الآمن. عملياً، كابلات TPU الحديثة تعمل بأمان من -35°C إلى +105°C.

س: هل الكابلات المضافة بجاكيت إضافي تستحق التكلفة الإضافية؟ ج: في البيئات القاسية جداً (المناجم الصحراوية، الرطوبة العالية، المواد الكيميائية)، نعم. الجاكيت الإضافي يزيد العمر المتوقع بـ 20-30%، مما يبرر بسهولة إضافة 15-20% على التكلفة الأولية.

س: كيف أختبر ما إذا كان الكابل قد تدهور؟ ج: علامات التدهور تشمل:

• جاكيت ناعم أو لزج (دليل على التليين)

• تشقق مرئي أو تقشر

• صلابة مفرطة عند محاولة الانحناء

• تغير اللون (عادة إلى الأصفر أو البني)

إذا رأيت أي من هذه العلامات، استبدل الكابل فوراً.

س: ما هي فترة الصيانة الموصى بها؟ ج: في البيئات القاسية:

• فحص بصري شهري للعلامات الواضحة

• اختبار كهربائي كل 12 شهراً (قياس مقاومة العزل)

• استبدال مخطط كل 36-42 شهراً بناءً على عمر الخدمة المتوقع

الاتجاهات المستقبلية في تكنولوجيا الكابلات

مادة TPU المحسّنة

المصنعون يطورون صيغ TPU محسّنة بخصائص:

• مرونة أفضل بدرجات حرارة منخفضة

• مقاومة كيميائية أقوى ضد أحماض معينة

• عمر أطول قبل الشيخوخة

متوقع أن نرى هذه في السوق في غضون 3-5 سنوات، مع تكاليف أولية أعلى قليلاً.

موصلات محسّنة

الأبحاث تركز على موصلات بتصميم أكثر دقة (256+ سلك بدلاً من 64) لتقليل تعب الانحناء بنسبة 40-50%.

مراقبة ذكية

بعض المصنعين يضمنون محسّسات في الكابلات تكتشف درجة الحرارة والرطوبة والضغط. هذه المحسّسات ترسل بيانات إلى أنظمة المراقبة، مما يسمح برصد صحة الكابل في الوقت الفعلي.

الخلاصة

في البيئات المعدنية القاسية بالشرق الأوسط، حيث الحرارة الشديدة والرطوبة والهجوم الكيميائي تجتمع، اختيار الكابل الصحيح يعني الفرق بين نظام إضاءة موثوق وسلسلة من الفشل المكلف.

كابلات الإضاءة 110 فولت بجاكيت TPU المتقدم توفر الحل. دراسات الحالة من مناجم الذهب في الإمارات ومناجم النحاس في عُمان توثّق تحسنات درامية:

• تقليل معدل الفشل بنسبة 80-90%

• إطالة عمر الخدمة من 16-18 شهراً إلى 40+ شهراً

• توفير تكاليف الصيانة السنوية بملايين الدراهم والريالات

للمهندسين والمديرين في القطاع المعدني بالشرق الأوسط، الاستثمار في كابلات عالية الجودة التي تحتمل البيئة القاسية ليس خياراً اختياراً - إنه ضرورة اقتصادية وضرورية للسلامة.
