كابل الجهد المتوسط (N)TMCGCW11Y وفق معيار DIN VDE 0250-813 بعازل مطاطي وغلاف PUR للتطبيقات الصناعية والرافعات وأنظمة الطاقة الساحلية

المقدمة: لماذا تحتاج التطبيقات الصناعية إلى كابلات جهد متوسط عالية المرونة؟

تُعدّ منظومة نقل الطاقة الكهربائية في البيئات الصناعية الثقيلة من أكثر المنظومات تعقيداً وحساسيةً على الإطلاق. فعلى عكس الشبكات الثابتة التقليدية، تواجه كابلات الرافعات الصناعية والمناجم وأنظمة الطاقة الساحلية ضغوطاً ميكانيكية وحرارية وكيميائية متزامنة لا تتحملها الكابلات القياسية.

في موانئ الحاويات العملاقة، تنتقل كابلات التغذية على طول مسارات متحركة بسرعة تصل إلى 240 متراً في الدقيقة. أما في المناجم، فتتعرض الكابلات لمواد كيميائية عدوانية ودرجات حرارة متطرفة وضغط ميكانيكي دائم. وفي أنظمة Shore Power، تُمدّ الكابلات لتغذية السفن الراسية بالطاقة بديلاً عن محركاتها الذاتية، مما يفرض اشتراطات تقنية صارمة.

أمام هذه التحديات، جاء تصميم كابل (N)TMCGCW11Y ليكون الإجابة الهندسية الشاملة؛ كابل جهد متوسط عالي المرونة، مصمم وفق معيار DIN VDE 0250-813، يجمع بين العزل المطاطي المتقدم وغلاف البولي يوريثين المتين لتحقيق موثوقية تشغيلية استثنائية في أقسى البيئات الصناعية.

ما هو كابل (N)TMCGCW11Y؟

كابل (N)TMCGCW11Y هو كابل جهد متوسط أحادي القلب محمي بشاشة كهربائية، مُصنَّف ضمن فئة الكابلات عالية المرونة للتطبيقات الصناعية الديناميكية. يُغطي نطاقاً واسعاً من مستويات الجهد الاسمي تبدأ من 3.6/6 كيلوفولت وتصل إلى 18/30 كيلوفولت، مما يجعله قادراً على خدمة طيف واسع من التطبيقات الصناعية والبنية التحتية.

الرمز التقني في تسمية الكابل يحمل دلالات هندسية دقيقة: الحرف N يُشير إلى التوافق مع معايير VDE الألمانية، وTMC يدل على الموصل النحاسي المرن متعدد الأسلاك، وG يُشير إلى موصل التأريض، وCW إلى الشاشة النحاسية، و11Y يدل على الغلاف الخارجي من مادة PUR. كل حرف في هذا الرمز يعكس خياراً هندسياً مدروساً يصب في خدمة الأداء النهائي للكابل.

يتوفر الكابل بستة مستويات جهد اسمي: 3.6/6 kV و6/10 kV و8.7/15 kV و12/20 kV و14/25 kV و18/30 kV. وعلى سبيل المثال، يتيح مستوى 6/10 kV أقصى جهد تشغيل يبلغ 6.9/12 kV في أنظمة التيار المتردد، في حين يصل أقصى جهد اختبار وفق المعيار إلى 17 kV.

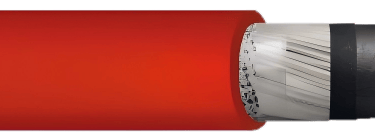

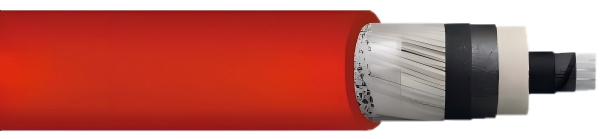

التصميم الإنشائي للكابل: طبقة بطبقة

يرتكز التميّز الهندسي لكابل (N)TMCGCW11Y على بنيته متعددة الطبقات التي صُمِّمت بدقة لتحقيق التكامل بين الأداء الكهربائي والميكانيكي والحراري.

أولاً: الموصل النحاسي عالي المرونة

يتكوّن قلب الكابل من أسلاك نحاسية مطلية بالقصدير، مجدولة بدقة عالية وفق تصنيف Class 5 المنصوص عليه في معيار DIN EN / IEC 60228. هذا التصنيف يعني أن الموصل يتألف من عدد كبير جداً من الأسلاك الرفيعة المجدولة معاً، مما يمنحه مرونة ميكانيكية فائقة تُمكّنه من تحمّل الانحناء المتكرر دون تصدّع أو كسر في الأسلاك.

تغطية القصدير للأسلاك النحاسية حماية هندسية حقيقية ضد الأكسدة في البيئات الرطبة، وتُحسّن قابلية التوصيل ومقاومة الكابل لدرجات الحرارة العالية. أقصى حمل شد مسموح به للموصل هو 15 N/mm²، وهي قيمة تضمن سلامة الكابل خلال عمليات التركيب والتشغيل الديناميكي.

ثانياً: نظام العزل الكهربائي المتدرج بالمطاط EPR

يعتمد الكابل نظاماً عازلاً متدرجاً ذا ثلاث طبقات مدروسة بعناية. الطبقة الداخلية شبه الموصلة تُوزّع الإجهاد الكهربائي بشكل منتظم حول الموصل، وتُلغي التركيزات الحادة للمجال الكهربائي التي قد تُسبب تلف العازل على المدى الطويل. تليها طبقة العازل المطاطي EPR، وهي مركّب إيثيلين بروبيلين مطاطي مُحسَّن كيميائياً وفق DIN VDE 0207-20. يتميز EPR بمعامل عزل ثابت عبر نطاق واسع من درجات الحرارة، ومقاومة ممتازة للتفريغ الجزئي، وأداء متفوق في درجات الحرارة العالية مقارنةً بعازل XLPE في بيئات الحركة الديناميكية. وتُكمل الطبقة الخارجية شبه الموصلة منظومة التحكم في المجال الكهربائي وتضمن توزيعاً متوازناً للإجهاد عند السطح الخارجي للعازل.

ثالثاً: موصل التأريض المركزي

يتضمن الكابل موصلاً للتأريض منتشراً محورياً حول قلب الكابل، مكوّناً من أسلاك نحاسية مطلية بالقصدير مجدولة بشكل لولبي وفق DIN VDE 0250-1. تبلغ نسبة التغطية حوالي 85%، وهي نسبة مُحسوبة لتحقيق فعالية قصوى في الحماية الكهربائية مع الحفاظ على مرونة الكابل. يؤدي هذا الموصل وظيفتين حيويتين: توصيل تيارات الخطأ بأمان في حالة الأعطال الكهربائية، والعمل كشاشة كهرومغناطيسية تحمي المعدات المجاورة من التأثيرات التحريضية.

رابعاً: الغلاف الخارجي من مادة PUR

يُمثّل الغلاف الخارجي من البولي يوريثين الحراري (Thermoplastic Polyether-based Polyurethane) آخر خط دفاع الكابل ضد العوامل البيئية القاسية. ويوفر هذا الغلاف مقاومة فائقة للتآكل والتمزق الميكانيكي تفوق مواد الغلاف التقليدية كـ PVC وNeoprene، ومقاومة الزيوت والمواد الكيميائية الصناعية وفق معيار EN 60811-404، وخلوّاً تاماً من الهالوجين مع مقاومة للاشتعال وفق EN 60332-1-2 مما يُقلل من سُمّية الغازات المنبعثة عند الحريق، فضلاً عن مقاومة الأشعة فوق البنفسجية والأوزون والرطوبة مما يُتيح الاستخدام في الفضاء المفتوح دون قيود.

اللون الأحمر المميز للغلاف ليس مجرد اختيار جمالي؛ بل هو معيار تعريفي دولي يُسهّل التعرف على كابلات الجهد المتوسط في المنشآت الصناعية ويُسهم في تعزيز منظومة السلامة.

المواصفات الميكانيكية والحرارية

يتميز الكابل بنطاق حراري واسع يجعله مناسباً للبيئات المناخية المتطرفة. في التثبيت الثابت يعمل من -50°C حتى +90°C، أما في التشغيل المرن الديناميكي فيحافظ على خصائصه من -40°C حتى +90°C. أقصى درجة حرارة مسموح بها للموصل هي 90°C، في حين يتحمل الكابل في حالة الدائرة القصيرة درجة حرارة تصل إلى 200°C دون تلف دائم.

من الناحية الميكانيكية يتحمل الكابل أقصى حمل شد يبلغ 15 N/mm² على الموصل. ونصف قطر الانحناء الأدنى في حالة التثبيت الثابت يساوي 6 أضعاف القطر الخارجي، بينما يرتفع إلى 8 أضعاف القطر الخارجي في حالة الحركة الحرة. وفيما يخص سرعة الحركة يتعامل الكابل مع 6 متر/دقيقة في أنظمة Shore Power، وما بين 70 و240 متر/دقيقة في سلاسل الطاقة على الرافعات.

نقطة جوهرية كثيراً ما تُغفلها المواصفات التقليدية هي أداء الكابل في درجات الحرارة السالبة المنخفضة. كثير من الكابلات القياسية تفقد مرونتها وتُصبح هشّة عند درجات حرارة أقل من -20°C. في المقابل يحافظ هذا الكابل على مرونته الكاملة حتى -40°C في التشغيل الديناميكي، مما يجعله الاختيار الأمثل للمنشآت في المناطق ذات المناخ القاسي.

التطبيقات الصناعية: أين يتفوق هذا الكابل؟

أنظمة Shore Power – الطاقة الساحلية

تقوم أنظمة Shore Power على توصيل السفن الراسية في الميناء بالشبكة الكهربائية الأرضية بديلاً عن تشغيل محركاتها الديزلية، مما يُقلل انبعاثات الكربون بصورة جوهرية. التحدي الهندسي هنا أن الكابل يجب أن يُغذّي السفينة بجهد متوسط يتراوح بين 6 و20 كيلوفولت مع إمكانية التمديد والطي عبر بكرة التخزين بسرعات تصل إلى 6 متر/دقيقة، في بيئة رطبة مشبعة بالملح والزيوت. المرونة الميكانيكية الفائقة لهذا الكابل مقترنةً بمقاومته للماء والزيت تجعله الحل الأمثل لهذا التطبيق.

الرافعات الصناعية والمينائية

تُشكّل الرافعات المينائية ورافعات الجسر والرافعات البوابية أكثر البيئات قسوةً على الكابلات الكهربائية. في رافعات الحاويات الكبرى يتحرك الكابل باستمرار على طول سلاسل الطاقة بسرعات تصل إلى 240 متر/دقيقة، مع آلاف دورات الانحناء يومياً. الاستجابة الهندسية الصحيحة لهذا التحدي تتطلب موصلاً فائق المرونة لا يُصاب بالتعب الميكانيكي، ونصف انحناء صغير يُتيح المرور عبر مسارات الرافعة الضيقة، وغلافاً خارجياً مقاوماً للاحتكاك المتكرر. ويلبّي كابل (N)TMCGCW11Y هذه الاشتراطات الثلاثة معاً.

تطبيقات التعدين

تواجه الكابلات في بيئات التعدين ثلاثيةً قاتلة: مواد كيميائية عدوانية كالأحماض والقلويات والزيوت، ودرجات حرارة متطرفة، وإجهادات ميكانيكية متكررة من المعدات الثقيلة. يتيح الغلاف من PUR وعازل EPR معاً خطاً دفاعياً متكاملاً في مواجهة هذه التحديات المتزامنة. وفي أنظمة الحفر والنقل تحت الأرض تعمل الكابلات أحياناً في بيئات مائية تحت ضغط يصل إلى 10 bar، وقدرة هذا الكابل على العمل في هذه الظروف دون أي تدهور في خصائص العزل تُمثّل ميزة هندسية نادرة.

سلاسل الطاقة وأنظمة بكرات الكابل

سلاسل الطاقة وأنظمة بكرات الكابل هي تطبيقان يضعان الكابل في دورة انحناء وفرد مستمرة. الإجهاد التراكمي على الكابل في هذه الأنظمة يُشكّل الاختبار الحقيقي لجودة التصميم. نصف قطر الانحناء الأدنى البالغ 8 أضعاف القطر الخارجي في وضع الحركة الحرة يُتيح المرور عبر مسارات سلاسل الطاقة دون إجهاد مفرط، مما يُطيل عمر الكابل بشكل ملحوظ.

المقارنة مع الكابلات القياسية: أين يكمن الفارق؟

مقارنةً بكابلات XLPE القياسية، يتضح الفارق الجوهري في بيئات الحركة الديناميكية. تعتمد كابلات XLPE على نطاق واسع في شبكات الجهد المتوسط الثابتة، غير أنها تُصبح هشّة في درجات الحرارة السالبة المنخفضة وتفقد مرونتها بعد دورات انحناء متكررة. في المقابل يحافظ عازل EPR على معاملاته الكهربائية وخواصه الميكانيكية عبر نطاق واسع جداً من الحرارة، مما يجعله الخيار الأمثل في البيئات الديناميكية.

أما مقارنةً بالكابلات ذات الغلاف المطاطي التقليدي من نوع Neoprene، فتلك الكابلات تُعاني من تدهور تدريجي عند التعرض المستمر للزيوت والمواد الكيميائية. غلاف PUR يتفوق عليها بمراحل في مقاومة التآكل الميكانيكي ومقاومة الزيوت وفق المعيار الدولي EN 60811-404، فضلاً عن كونه خالياً من الهالوجين مما يُحسّن خصائص السلامة من الحريق.

ومن حيث المرونة والعمر التشغيلي، يتبنى تصميم الموصل Class 5 فلسفة هندسية مختلفة كلياً عن الموصلات Class 1 أو Class 2 المستخدمة في الكابلات الثابتة. الزيادة الكبيرة في عدد الأسلاك الفردية وتقليص قطرها تُوزّع الإجهاد الميكانيكي على مساحة أوسع، مما يُطيل عمر الكابل بصورة جوهرية في تطبيقات الحركة المتكررة.

القيمة الهندسية: العمر والموثوقية والسلامة

الموثوقية التشغيلية في البيئات القاسية

في التحليل الاقتصادي لمشاريع البنية التحتية الصناعية، غالباً ما يُركّز المسؤولون على تكلفة الشراء الأولية. لكن مهندس الأنظمة المحترف يُدرك أن التكلفة الإجمالية لدورة الحياة هي المقياس الحقيقي. كابل يصمد 20 عاماً في بيئة قاسية يُقدّم قيمة أعلى بكثير من كابل يتطلب تبديلاً متكرراً كل 3 إلى 5 سنوات. منظومة العزل المتدرجة المُبنية على EPR، مقترنةً بشاشة النحاس والموصل عالي المرونة، تُشكّل معادلة هندسية متكاملة تُقلّل من احتمالية الأعطال المفاجئة وتُطيل دورة الصيانة.

الأمان الكهربائي: درع متعدد الطبقات

تنبثق منظومة الأمان الكهربائي في هذا الكابل من ثلاثة عناصر متكاملة: الطبقة الشبه موصلة الداخلية والخارجية اللتان تُلغيان تمركز المجال الكهربائي، والشاشة النحاسية التي تُوجّه تيارات الخطأ إلى نظام التأريض بسرعة كافية لتفعيل أجهزة الحماية، وعازل EPR الذي يتمتع بمقاومة عالية للتفريغ الجزئي مقارنةً بالبدائل. هذه المنظومة الثلاثية توفر هامش أمان هندسياً يحمي الأفراد والمعدات في حالة الأعطال الكهربائية.

السلامة من الحريق: خيار مسؤول

في المنشآت الصناعية الكبرى، يُعدّ دخان الحريق ومنتجاته الكيميائية أكثر خطورةً في الغالب من الحريق ذاته. الكابلات ذات الغلاف من PVC تُطلق عند الاحتراق كميات ضخمة من الهالوجينات التي تُحدث تآكلاً كيميائياً حاداً في الأجهزة الإلكترونية وتشكّل خطراً تنفسياً على العمال. يتجاوز كابل (N)TMCGCW11Y هذا الخطر بتصميم خالٍ من الهالوجين مع مقاومة للاشتعال وفق EN 60332-1-2، مما يُقلّل بشكل جوهري من انتشار الحريق وتأثيراته الكيميائية في المنشأة.

الاعتمادات والمعايير الدولية

يتوافق الكابل مع منظومة معايير دولية متكاملة تشمل معيار DIN VDE 0250-813 الألماني، وتوجيهات RoHS 2015/863/EU الأوروبية المتعلقة بالمواد الخطرة، وشهادة UL الأمريكية، فضلاً عن لائحة CPR 305/2011 المتعلقة بمنتجات البناء في أوروبا. هذه المنظومة المتكاملة من الاعتمادات تفتح أمام المشاريع الصناعية أسواقاً دولية متعددة وتُسهّل إجراءات الموافقة التنظيمية.

كيف تختار الكابل المناسب لمعداتك؟

عند تصميم منظومة كهربائية تتضمن كابلات الجهد المتوسط، يُوصي المهندسون المتخصصون بمنهجية تقييم تشمل عدة محاور:

أولاً: تحديد مستوى الجهد الاسمي بدقة. يجب أن يُطابق جهد الكابل مستوى الجهد في المنظومة مع هامش أمان كافٍ، وتُتيح المواصفات التقنية للكابل الاختيار الأمثل من بين ستة مستويات جهد.

ثانياً: تقييم بيئة التشغيل. درجات الحرارة المتطرفة والرطوبة والزيوت والأحماض والأشعة فوق البنفسجية، كل عامل يُضيف متطلبات تقنية محددة يجب أن يُلبّيها الكابل.

ثالثاً: تحديد نمط الحركة. كابل في نظام بكرة ثابتة يختلف في متطلبات المرونة عن كابل في سلسلة طاقة ديناميكية أو نظام بكرة متحركة.

رابعاً: حساب قدرة التيار. المقطع العرضي للموصل يتحدد بناءً على التيار المطلوب، مع مراعاة معاملات التخفيض وفق DIN VDE 0298-4 وظروف التركيب الفعلية.

خامساً: مراعاة متطلبات السلامة من الحريق. في الأنفاق والمباني المغلقة والسفن تُصبح خاصية الخلوّ من الهالوجين ومقاومة الاشتعال متطلباً إلزامياً لا اختيارياً.

سادساً: التحقق من الاعتمادات والشهادات، خاصةً لمشاريع التصدير أو المشاريع الخاضعة لرقابة تنظيمية مشددة.

الخاتمة

يُمثّل كابل الجهد المتوسط (N)TMCGCW11Y نموذجاً متكاملاً للهندسة الكهربائية التطبيقية، حيث يُجسّد التوازن الدقيق بين متطلبات متعارضة ظاهرياً: المرونة الميكانيكية العالية مع المقاومة الميكانيكية للتآكل، والعزل الكهربائي المتقدم مع الغلاف الخارجي المقاوم للبيئات العدوانية، والامتثال لأعلى معايير السلامة مع القدرة على العمل في أقسى الظروف التشغيلية.

من موانئ الحاويات في أوروبا الشمالية إلى مناجم القارة الأفريقية، ومن رافعات الجسر في المصانع الكبرى إلى أنظمة Shore Power في الموانئ الحديثة، يُثبت هذا الكابل يومياً أن الهندسة الجيدة ليست مجرد مواصفات على ورق، بل هي أداء موثوق في الميدان الصناعي الحقيقي.

لمهندسي التصميم وإدارة المشاريع، القرار الصحيح في اختيار الكابل المناسب لا يُوفّر التكاليف على المدى الطويل فحسب، بل يحمي المعدات والأفراد ويضمن استمرارية التشغيل في أحرج اللحظات.
