كابل الجرّ المتوسط الجهد (N)TSCGEWOEU-SR PLUS: الحل الهندسي لتحديات الطاقة في رافعات الموانئ والمناجم

المقدمة: عندما يكون الكابل هو حلقة الضعف

في ميناء جبل علي، أو في منجم مفتوح بأستراليا الغربية، أو في محطة تداول البضائع السائبة بجدة — تُنجز الرافعة الضخمة دورة تشغيلية تلو الأخرى، آلاف المرات يومياً. في كل هذه البيئات تمتد على طول المسار المتحرك خلفها كابلات التغذية الكهربائية. وعندما يتوقف التشغيل فجأة، نادراً ما يكون السبب في المحرك أو الهيكل الإنشائي. في الغالب، الكابل هو العنصر الأكثر عرضة للإخفاق.

هذا ليس حكماً نظرياً. إنه واقع تشغيلي يعرفه جيداً كل مهندس رافعات عمل في بيئات الضغط الميكانيكي العالي. والسؤال الحقيقي الذي يواجهه المهندسون والمقاولون عند مرحلة الاختيار هو: هل الكابل المُختار مُصمَّم فعلاً لهذه البيئة، أم أنه كابل قياسي تم تكييفه بشكل مقبول؟

كابل flexible reeling cable من طراز (N)TSCGEWOEU-SR PLUS ينتمي إلى الفئة الأولى بوضوح. وفيما يلي تحليل هندسي مفصّل يشرح لماذا.

أولاً: لماذا لا تكفي كابلات الجهد المتوسط القياسية في تطبيقات البكرة؟

الكابلات القياسية للجهد المتوسط — المصممة وفق IEC 60502 للتركيبات الثابتة أو شبه الثابتة — تمتلك بنية مواد وخصائص ميكانيكية لا تتوافق مع متطلبات crane cable في تطبيقات البكرة المتحركة. الفارق ليس في الجهد الكهربائي، بل في الضغط الديناميكي المتراكم.

عند استخدام كابل قياسي في نظام بكرة متحرك، تبدأ مسيرة تدهوره من أول الدورات: أسلاك الموصّل تنكسر تدريجياً بسبب إجهاد التعب الميكانيكي في منطقة الانحناء، الغلاف الخارجي يتشقق عند نقاط التلامس مع أسطوانة البكرة، وطبقات العزل تتعرض لتشوّهات تفتح المجال لتفريغ جزئي صامت يتراكم حتى يحدث العطل المفاجئ.

النتيجة العملية: توقف تشغيلي غير مخطط له، تكاليف صيانة مرتفعة، وخطر على السلامة الكهربائية في محيط تشغيلي حساس. هذه هي المشكلة التي صُمِّم (N)TSCGEWOEU-SR PLUS للتعامل معها بشكل هندسي متكامل.

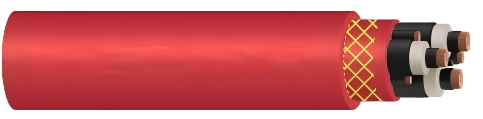

ثانياً: بنية الكابل — كل طبقة لها وظيفة محددة

الموصّلات: الفئة الأعلى مرونةً

الموصّلات النحاسية في هذا الكابل مصنوعة من أسلاك رفيعة متعددة الشعيرات وفق الفئة 5 من معيار IEC 60228 — وهي أعلى درجات المرونة في المعيار الدولي. هذا الاختيار ليس ترفاً هندسياً، بل ضرورة وظيفية: عدد أكبر من الأسلاك الأرفع يعني توزيعاً أفضل للإجهاد عند الانحناء، وعمر أطول قبل ظهور كسر إجهادي في الأسلاك.

منظومة العزل الثلاثية الطبقات

هذا هو قلب الكابل الكهربائي. تتكون من ثلاث طبقات متتالية:

الطبقة الداخلية شبه الموصّلة: تلغي الفجوات الهوائية بين سطح الموصّل والعزل. في أنظمة الجهد المتوسط، أي فجراغ دقيق في هذه المنطقة يصبح موقع تفريغ جزئي يؤكل العزل من الداخل بصمت. هذه الطبقة تغلق ذلك الباب.

طبقة EPR المحسّنة: المطاط الإيثيلي البروبيليني المُحسَّن وفق DIN VDE 0207-20 يوفر خاصيتين حاسمتين معاً: المرونة في درجات الحرارة المنخفضة جداً (-35°C في التشغيل الديناميكي، و-50°C في التركيب الثابت) ومقاومة عالية للأوزون والأشعة فوق البنفسجية والرطوبة. هذا مهم تحديداً في الخليج العربي حيث تتعاكس التحديات: درجات حرارة مرتفعة نهاراً مع تكثف رطوبة ليلاً، وأشعة شمس مباشرة مع غبار صحراوي دقيق.

الطبقة الخارجية شبه الموصّلة: توفر سطحاً متجانس الجهد الكهربائي حول كل موصّل، وهو شرط أساسي للتحكم في المجال الكهربائي بشكل موثوق في كابلات الجهد المتوسط التي تتعرض لتشوّه ميكانيكي مستمر.

موصّل التأريض الثلاثي التوزيع

المقطع العرضي لموصّل التأريض مقسّم إلى ثلاثة أجزاء متساوية موزّعة بتناظر دوراني في الفراغات بين الموصّلات الرئيسية الثلاثة. هذا التصميم يُحقق هدفين: توزيع متساوٍ لتيار الخطأ الأرضي حول محيط الكابل، وقطاع عرضي متماثل ميكانيكياً يضمن توزيع الإجهاد بالتساوي أثناء الانحناء والالتواء.

الغلافان المطاطيان والتسليح المانع للالتواء

الغلاف الداخلي والخارجي كلاهما من مطاط فائق الصلابة بجودة 5GM5 وفق DIN VDE 0207-21 — وهو مُصنَّف صراحةً لتطبيقات الجهد الميكانيكي العالي. بين الغلافين، مضفّرة من خيوط اصطناعية مثبّتة بشكل لا يقبل الفصل بين الطبقتين، مهمتها الوحيدة: مقاومة الالتواء المحوري الذي ينشأ في أنظمة البكرة عند عدم تطابق محور البكرة مع اتجاه الحركة. الغلاف الأحمر اللون يتوافق مع معايير تعريف كابلات الجهد المتوسط.

ثالثاً: المواصفات التشغيلية — الأرقام التي يحتاجها المهندس

الكابل مُصنَّف لنطاق واسع من مستويات الجهد: 3.6/6 كيلوفولت، 6/10 كيلوفولت، 8.7/15 كيلوفولت، 12/20 كيلوفولت، 14/25 كيلوفولت، و18/30 كيلوفولت. هذا يعني أن عائلة منتجات واحدة تغطي الطيف الكامل من رافعات الموانئ المتوسطة الحجم إلى أكبر حفارات المناجم.

أما المواصفات الميكانيكية الحاسمة في تطبيقات البكرة، فهي:

سرعة البكرة تصل إلى 240 متراً في الدقيقة، وهو معدل يغطي حتى أسرع رافعات العربات المطاطية في الموانئ الحديثة. الإجهاد الالتوائي المسموح به ±25 درجة لكل متر، كافٍ للتعامل مع معظم أنظمة توجيه الكابل غير المثالية الجيومترية. الحمل الشدّي الأقصى 20 نيوتن لكل ملم مربع من مقطع الموصّل. نصف قطر الانحناء وفق DIN VDE 0298-3، مع اشتراط مسافة لا تقل عن 20 ضعف القطر الخارجي في نقاط التغيير الاتجاهي من النوع S.

درجة الحرارة القصوى للموصّل في التشغيل الاعتيادي 90 درجة مئوية، ودرجة الحرارة القصوى عند الدائرة القصيرة 250 درجة مئوية. المقاطع العرضية المتاحة تبدأ من 3×25+3×25/3 ملم مربع وتصل إلى 3×240+3×120/3 ملم مربع.

رابعاً: سيناريوهات التطبيق الهندسي الفعلي

سيناريو 1: رافعة من الشاطئ إلى السفينة في ميناء خليجي

رافعة STS في ميناء كبير تعمل على مدار الساعة، تقطع مسافة تتراوح بين 300 و600 متر في كل دورة تشغيل. محور البكرة في اتجاه الحركة. الكابل يتعرض لتوليف من الشد المحوري عند التسارع والانحناء عند البكرة والتغيرات الحرارية الحادة بين الليل والنهار. في هذا التطبيق، خاصية مقاومة الالتواء مقترنة بمرونة EPR في درجات الحرارة المرتفعة هي التي تحدد عمر الكابل.

سيناريو 2: رافعة تكديس في محطة خامات

في محطة تداول الخام المعدني، تعمل آلة التكديس والاسترداد بحركة انتقالية متكررة وحركة دوران للذراع في آنٍ معاً. الكابل يتحمل إجهادات التواء مركّبة من اتجاهين. في هذا التطبيق، تصميم التوزيع الثلاثي لموصّل التأريض ومضفّرة منع الالتواء يعملان معاً لمنع الهجرة التدريجية للموصّلات داخل الكابل — وهو نمط الإخفاق الأكثر شيوعاً في كابلات البكرة غير المُصممة للتواء مركّب.

سيناريو 3: حفّارة بكرة في منجم مفتوح

في بيئة المنجم، يضاف إلى متطلبات المرونة والمقاومة الميكانيكية تحدي التلوث: غبار معدني كاشط، زيت هيدروليكي، وشحم التشحيم. مقاومة الزيت وفق EN/IEC 60811-404 ومقاومة الأشعة فوق البنفسجية والأوزون تصبح شروطاً غير قابلة للمساومة. ومع أحمال شد تقترب من الحد الأقصى المسموح به عند تسارع الآلة، يصبح حد 20 نيوتن لكل ملم مربع خطاً دفاعياً حقيقياً.

خامساً: المقارنة مع الكابل القياسي — الفارق في الأرقام

عند مقارنة heavy-duty cable للبكرة مع كابل جهد متوسط قياسي في نفس التطبيق، الفارق لا يقاس فقط بعمر الكابل، بل بتكلفة ملكية الكابل الكاملة على مدى دورة حياة المشروع.

الكابل القياسي قد يتطلب استبدالاً كل 12 إلى 24 شهراً في تطبيق بكرة مكثف. كل عملية استبدال تشمل: إيقاف الآلة، تفكيك نظام توجيه الكابل، تركيب الكابل الجديد، إجراء اختبارات الجهد، وإعادة التشغيل. في رافعة ميناء، هذا يعني خسارة إنتاجية مباشرة تُقدَّر بمئات آلاف الدولارات للرافعة الواحدة سنوياً في الحالات السيئة.

الكابل المُصمَّم للبكرة يمتد عمره التشغيلي بشكل يقيس بالسنوات لا بالأشهر، ويفشل بطريقة يمكن التنبؤ بها بناءً على عداد الدورات والفحص الدوري، بدلاً من العطل المفاجئ. هذا الفارق في جدولة الصيانة وحده يبرر الفارق في تكلفة الشراء الأولية.

سادساً: الامتثال والاعتمادات — ما يحتاجه مشروع EPC

للمقاولين والمهندسين المشاركين في مشاريع EPC في المنطقة، شهادات الامتثال ليست مجرد وثائق — هي شرط للموافقة على المشروع والتأمين التشغيلي. الكابل يحمل:

الامتثال لـ DIN VDE 0250-813 كمعيار التصميم الأساسي لكابلات البكرة متوسطة الجهد. مقاومة الحريق وفق DIN EN/IEC 60332-1-2 للحد من انتشار اللهب في الممرات الكهربائية المغلقة. الامتثال لتوجيه RoHS 2015/863/EU الذي يحظر المواد الخطرة المقيّدة. والامتثال للوائح CPR 305/2011 الأوروبية لمنتجات البناء.

هذه الاعتمادات تبسّط عملية الموافقة التقنية في مشاريع الموانئ والبنية التحتية التي تعتمد المعايير الأوروبية أو الدولية كمرجع.

الخلاصة: قرار الاختيار ليس تفصيلاً هندسياً ثانوياً

flexible power cable المُصممة للبكرة ليست نسخة مُحسَّنة من الكابل القياسي — إنها فئة هندسية مختلفة جوهرياً. الاختيار الخاطئ في هذا العنصر لا يؤدي فقط إلى تكاليف صيانة أعلى، بل يُعرّض التشغيل لأنماط إخفاق يصعب التنبؤ بها وخطرة.

كابل (N)TSCGEWOEU-SR PLUS مُصمَّم بدقة لهذه الفئة من التطبيقات: رافعات الموانئ والمناجم وآلات تداول البضائع السائبة التي تعمل في بيئات قسوة عالية وتتطلب إمداداً كهربائياً بجهد متوسط عبر أنظمة بكرة ديناميكية.

تواصل مع الفريق الهندسي

إذا كنت في مرحلة التصميم أو الاختيار لمشروع رافعة، أو تحتاج إلى مقارنة تقنية بين المواصفات المتاحة لتطبيق محدد، فريقنا الهندسي المتخصص في reeling cable وcrane cable يوفر الدعم الفني الكامل: من تحليل الأحمال الميكانيكية والكهربائية إلى توصية المقطع العرضي المثلى ومستوى الجهد الأنسب لمتطلبات مشروعك.

تواصل مع فريقنا الهندسي للحصول على التوصية التقنية المناسبة لمشروعك.

المواصفات المذكورة في هذا المقال مستندة إلى: DIN VDE 0250-813، IEC 60228، DIN VDE 0207-20، DIN VDE 0207-21، DIN VDE 0298-3، DIN VDE 0298-4، EN/IEC 60811-404، DIN EN/IEC 60332-1-2. للتحقق من المواصفات الدقيقة لمشروع بعينه، يرجى الرجوع إلى الوثائق التقنية الحالية للمنتج.
