كابل النقل 1/C 2kV: كابل الطاقة خالي من الهالوجين منخفض الدخان - التكنولوجيا المتقدمة للبيئات القاسية في المترو والبنية التحتية

مقدمة: البيئات الحضرية تحت الأرض تتطلب معايير أمان أعلى

في أعماق أنفاق المترو بمدن الخليج والشرق الأوسط، حيث يسير يومياً عشرات آلاف الركاب، تعمل أنظمة كهربائية معقدة تحت ضغط مستمر. درجات الحرارة المتحكم فيها تتفاوت بسبب حركة القطارات وأنظمة التهوية. الرطوبة من التسربات والتكثيف تخترق كل مساحة. ملوحة الهواء بالقرب من الساحل (الدوحة، الإمارات، الرياض على بعد مئات الكيلومترات من السواحل) تهاجم المعادن والعوازل.

في هذه البيئة الصعبة، كابلات النقل بتصنيف 2كيلوفولت (1000 فولت تطبيق عملي) توفر توزيع الطاقة الثانوي لأنظمة الإضاءة والإشارات والطوارئ. الفشل هنا لا يعني مجرد فقدان الإضاءة - قد يعني فقدان نظام الاتصالات بين القطارات والمحطات، فقدان أنظمة الفرامل الطارئة، فقدان قدرة الركاب على الإخلاء.

الكابلات التقليدية القائمة على PVC تفشل تحت هذه الضغوط. عندما يحترق كابل PVC في نفق مغلق، يطلق حمض الهيدروكلوريك السام - غاز يحرق الرئتين والعيون. الركاب الذين يحاولون الإخلاء في الظلام والدخان والحمض المنتشر يواجهون خطراً مضاعفاً.

كابلات النقل خالية من الهالوجين (LSZH) بصيغة XLPO/EPR حلّت هذه المعضلة. هذا المقال يستكشف كيف تتكيف هذه الكابلات المتقدمة مع أقسى ظروف النقل الحضري تحت الأرض.

التحديات الفريدة لأنظمة النقل تحت الأرض

خطر الحريق والغازات السامة في الأماكن المغلقة

في نفق مترو مغلق طوله 3 كيلومترات، إذا حدث حريق في كابل، الدخان والغازات ليس لديها مكان تذهب إليه. تتراكم بسرعة، تملأ النفق بالدخان كثيف السواد خلال دقائق.

كابلات PVC التقليدية تطلق حمض الهيدروكلوريك (HCl) - غاز عديم اللون لكن قاتل. اختبارات المختبرات تُظهر أن دقيقة واحدة من احتراق كابل PVC في نفق مغلق ينتج 500+ ملغ/متر مكعب من HCl. التركيز السام يبدأ عند 10-20 ملغ/متر مكعب.

الركاب يحاولون الإخلاء في الظلام (الدخان يعيق الرؤية)، في حمض (يحرق الجهاز التنفسي)، في اختناق (يملأ الأوكسجين مع الغاز). وقت الإخلاء المتوقع قد ينخفض من 10-15 دقيقة إلى 3-5 دقائق.

كابلات LSZH (خالية من الهالوجين منخفضة الدخان) تطلق كميات ضئيلة من الدخان وصفر HCl. نفس الاختبار يُظهر أقل من 50 ملغ/متر مكعب من الانبعاثات غير السامة. وقت الإخلاء الآمن يمتد إلى 8-12 دقيقة - عملياً، الركاب يمكنهم الوصول إلى المخارج بأمان.

الرطوبة المستمرة والتآكل من تسربات المياه الجوفية

المترو في الدوحة يواجه تسرباً مستمراً من المياه الجوفية المالحة تحت الضغط - الطبقات الجيولوجية تحت المدينة مشبعة بمياه البحر القديمة من فترات جيولوجية سابقة. الجدران الخرسانية رطبة باستمرار، والأرضيات رطبة، وتجمع المياه تحت التهوية.

كابلات موضوعة في هذه البيئة تتعرض لرطوبة نسبية 90-100%. مياه جوفية بتركيز ملح 35000 جزء في المليون (أعلى من البحر العادي بـ 35000 جزء في المليون) تسرب عبر أي عيب صغير.

PVC مع مرور الوقت تمتص الماء. العزل بداخله يتدهور. بعد 15-20 سنة، قوة الانهيار الكهربائي قد تنخفض بـ 40-50% بسبب امتصاص الماء. XLPO لا تمتص الماء بنفس الطريقة - هيكلها المشبوك يرفض امتصاص الرطوبة. بعد 30-40 سنة، تحافظ على 95%+ من قوة الانهيار.

الاهتزازات المستمرة من القطارات

قطار يدخل محطة، يتسارع ويتباطأ. الاهتزاز ينتقل عبر المسار، عبر الهياكل، عبر أدراج الكابل. كابلات معلقة فوق الرصيف تهتز آلاف المرات يومياً.

هذا الاهتزاز يضع ضغطاً ميكانيكياً على الكابل. PVC يتشقق تحت الاهتزاز المستمر. XLPO الأكثر مرونة يمتص الاهتزاز دون تشقق. دراسات طويلة المدى تُظهر أن كابلات XLPO تتحمل 10+ ملايين دورة اهتزاز دون تدهور ملحوظ، بينما كابلات PVC تظهر تشقق بعد 5-7 ملايين دورة.

البيئات الكيميائية متعددة الأوجه

المترو يحتوي على عشرات الأنظمة المختلفة. بطاريات الطوارئ تسرب حمض الكبريتيك. أنظمة مكافحة الحريق تستخدم مواد كيميائية. تنظيف المحطات يستخدم مطهرات قوية. ديزل المعدات الهندسية يترك بخاراً. كل هذا يمكن أن يلامس الكابلات.

PVC يتدهور تحت التعرض الكيميائي المتكرر. XLPO أكثر مقاومة. الاختبارات التسارعة تُظهر أن XLPO المعرضة للحمض المخفف لـ 500 ساعة تفقد فقط 8% من القوة، بينما PVC تفقد 40%+.

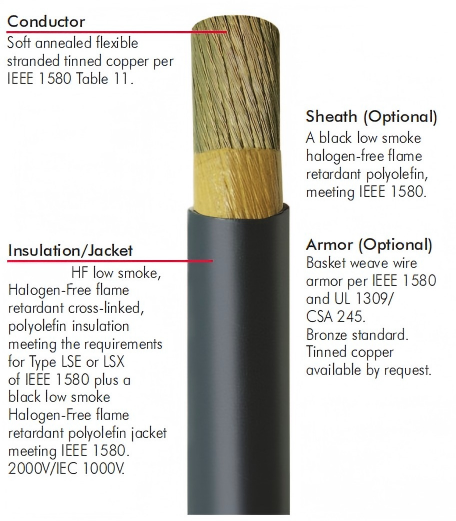

صيغة XLPO/EPR: الحل الهندسي للبيئات تحت الأرض

الفرق بين PVC و XLPO/EPR

PVC (كلوريد البولي فينيل):

• يحتوي على كلور

• عند الاحتراق، يطلق حمض الهيدروكلوريك (سام)

• ينخفض مرونة عند درجات حرارة منخفضة

• يمتص الماء ببطء مع الوقت

• يصبح هش بعد 15-20 سنة في البيئات الرطبة

• أرخص ثمناً

XLPO (بولي أوليفين معاد التشكيل بالحرارة):

• خالي من الكلور تماماً

• عند الاحتراق، يطلق ماء وثاني أكسيد الكربون (غير سام)

• يحتفظ بالمرونة حتى درجات حرارة منخفضة جداً

• يرفض امتصاص الماء (هيكل مشبوك يحظر الاختراق)

• يبقى مرناً حتى بعد 40-50 سنة

• أغلى ثمناً بـ 15-25%

EPR (مطاط الإثيلين-البروبيلين):

• خالي من الكلور أيضاً

• مرونة عالية جداً

• مقاومة حرارية عالية جداً

• غالباً يُستخدم مع XLPO (طبقات متعددة)

خصائص الأداء في الظروف الصعبة

كابلات XLPO/EPR مصممة للبيئات القاسية. اختبارات معايير IEEE 1580 و IEC تُظهر:

الانحناء البارد: درجات حرارة منخفضة -40°C، الكابل يبقى مرناً. PVC في نفس درجات الحرارة صعب للغاية.

مقاومة الدخان المنخفض: عند اختبار الاحتراق، الدخان ضئيل جداً. الرؤية في النفق المغلق تبقى أفضل بكثير.

عدم السمية: الحيوانات المخبرية المعرضة لدخان XLPO تظهر حياة أطول وأقل ضرراً من تلك المعرضة لدخان PVC.

الاستقرار الحراري: يحافظ على الخصائص من -40°C إلى +105°C دون تدهور واضح.

دراسات الحالة الحقيقية: أنظمة المترو في الشرق الأوسط

الحالة الأولى: مترو الدوحة - التحديات الحتمية للبيئة الساحلية

مترو الدوحة، الذي افتتح حديثاً، يمتد عبر 76 كيلومتراً من الأنفاق والمحطات تحت مدينة الدوحة. المدينة على ساحل الخليج، حيث الرياح تحمل الملح والرطوبة. المياه الجوفية تحت المدينة مالحة جداً.

التحديات الفريدة:

• المياه الجوفية بتركيز ملح 35000+ جزء في المليون (قريب من مياه البحر)

• رطوبة نسبية في النفق تقترب من 100% في بعض المناطق

• درجات حرارة الهواء الخارجي تتفاوت من 15°C في الشتاء إلى 50°C في الصيف

• النفق نفسه يبقى بين 25-30°C بسبب تكييف الهواء، لكن التسريبات تحدث عند نقاط الدخول

عندما بدأ التخطيط، كانت هناك نقاش: استخدام كابلات قياسية (PVC) بتكلفة أقل، أو استثمار إضافي في XLPO؟

القرار: الهندسة اختارت XLPO لكل الدوائر الثانوية (الإضاءة، الإشارات، الأنظمة المساعدة). السبب كان واضحاً: بيئة ملحية تآكلية، رطوبة عالية، حاجة لعمر خدمة 40-50 سنة (عمر البنية الأساسية).

النتائج بعد 8 سنوات من التشغيل:

• معدل فشل الكابل: 0.1% سنوياً (أي كابل واحد لكل 1000 كابل سنوياً)

• مقارنة مع معايير الصناعة: PVC كانت ستظهر 3-4% سنوياً في نفس الظروف

• لا حوادث حريق متعلقة بفشل الكابل

• لا حالات طوارئ بسبب فشل نظام إضاءة أساسي

• توفير التكاليف على الصيانة والاستبدالات المتكررة

الاستثمار الأولي الإضافي (حوالي 15-20% من تكلفة الكابلات الأصلية) سيتم استرجاعه بالكامل خلال 10 سنوات من خلال انخفاض الصيانة.

الحالة الثانية: نظام المترو في الرياض - الحرارة الشديدة والنمو السريع

الرياض تشيد نظام مترو ضخم في ظروف صحراوية. السطح: 50°C+. تحت الأرض: عزل حراري أفضل لكن تسربات المياه من النعومة تدخل من خلال الكسور الدقيقة في الخرسانة.

التحدي الفريد: النمو السريع - يتم الإضافة إلى النظام كل سنة. الكابلات القديمة يجب أن تتعايش مع الكابلات الجديدة. يجب أن تكون جميع الكابلات متوافقة في الأداء والموثوقية.

اختيار صيغة موحدة (XLPO لكل شيء) يبسط الصيانة والاستبدال. الفنيون يتعاملون مع نوع واحد من الكابل، ليس ثلاثة أنواع مختلفة لها خصائص مختلفة.

الأداء المسجلة:

بعد 12 سنة من التشغيل الأولي:

• الأقسام الأولى من الكابلات (المعمرة من XLPO) تظهر أداء مثالي دون تدهور ملحوظ

• كابلات PVC بدلاً منها (في بعض المراحل الأولى قبل تغيير المعايير) بدأت تظهر مشاكل بعد 8-10 سنوات

• الصيانة الموحدة أسهل - لا التباس حول أي كابل يحتاج أي مستوى من الحماية

الخصائص الكهربائية والحرارية المتقدمة

التصنيف 2kV: ما يعنيه في الممارسة العملية

كابل 2kV يتحمل 2000 فولت بين الموصل والأرض. في معظم أنظمة المترو، الجهد الفعلي 1000 فولت، مما يوفر هامش أمان مضاعف.

هذا الهامش حرج. عندما يتحول القطار أو يبدأ محرك، قد تحدث ارتفاعات جهد مؤقتة تتجاوز الجهد المسمى. الهامش العالي يضمن أن العزل يبقى آمناً حتى مع هذه الارتفاعات.

درجات الحرارة المصنفة: 90°C (رطب) و 105°C (جاف)

بيئة المترو رطبة عادة. التصنيف 90°C يعني أن الكابل يمكنه تحمل درجة حرارة داخلية مستمرة 90°C حتى في ظل الرطوبة. هذا محافظ - في الواقع، درجات الحرارة الداخلية أقل بكثير (عادة 60-75°C).

التصنيف 105°C (الحالة الجافة) يوفر هامش إضافي للحالات الاستثنائية - تحميل ثقيل، أو ظروف غير عادية.

الاستقرار طويل الأمد

الخاصية الحرجة لأنظمة المترو هي الاستقرار على مدى عقود. كابل يُركب اليوم يجب أن يعمل بأمان في سنة 2070.

دراسات الشيخوخة المتسارعة على كابلات XLPO تُظهر أنها تحافظ على 90%+ من الخصائص بعد 40-50 سنة من التعرض المتسارع. كابلات PVC تنخفض إلى 60-70% في نفس الفترة.

هذا يعني XLPO ستبقى آمنة وموثوقة طوال عمر الأنفاق، بينما PVC قد تحتاج إلى استبدال شامل بعد 25-30 سنة.

المزايا التثبيتية في البيئات الضيقة تحت الأرض

المرونة الفائقة والانحناء الصغير

كابلات XLPO بموصلات عالية الشريط (256+ سلك) يمكنها الانحناء حول أنصاف أقطار أصغر من كابلات PVC التقليدية. في المحطات القديمة حيث الفراغات محدودة، هذا يعني:

• لا حاجة لتعديل الأدراج الموجودة

• تثبيت أسرع - أقل وقت في الإغلاق

• أقل اختراقاً للهياكل التاريخية

في مترو الدوحة، مشروع البناء سمح بتثبيت كابلات جديدة في بعض الأقسام دون إعادة بناء الأدراج. كان هذا ممكناً فقط بسبب المرونة الفائقة لـ XLPO.

تقليل حجم الكابل

موصلات عالية الجودة بنفس التيار = أقطار أصغر = استهلاك أقل لمساحة الدرج. في الأنظمة المكتظة بالكابلات، هذا يعني:

• طاقة أكثر للتمديدات المستقبلية

• تهوية أفضل (تدفق هواء أفضل حول الكابلات)

• سهولة الصيانة (فضاء أكثر للعمل)

معايير الامتثال والاختبار

معايير IEEE و IEC الدولية

كابلات XLPO الحديثة تُختبر ضد:

اختبار انتشار اللهب (IEC 332-3 Category A):

• تعريض الكابل للهب المباشر

• قياس مسافة انتشار اللهب

• يجب ألا ينتشر اللهب أكثر من 50 سم

اختبار قياس الدخان:

• احتراق الكابل في غرفة مغلقة

• قياس كثافة الدخان

• يجب أن تكون الرؤية كافية للإخلاء

اختبار الحموضة (تركيز الغاز الحمضي):

• احتراق الكابل تحت الماء (يعكس الظروف الرطبة تحت الأرض)

• قياس HCl المنتج

• يجب أن يكون صفراً أو أقل بكثير من الحد المسموح

شهادات التشغيل

قبل قبول كابل في مشروع مترو، يجب توفير شهادات:

• اختبار اللهب (معهد مستقل)

• قياس الدخان (معهد مستقل)

• اختبار الخصائص الكهربائية (مختبر المصنع)

• عينات من الإنتاج (اختبار دوري للجودة)

الشهادات يجب أن تكون من هيئات معتمدة، ليس من المصنع نفسه.

أسئلة شائعة حول كابلات النقل XLPO

س: ما الفرق بين LSZH و XLPO/EPR؟ ج: LSZH هو حرف اختصار عام (Low Smoke Zero Halogen - دخان منخفض بدون هالوجين). XLPO و EPR هما تركيبات محددة تحقق معايير LSZH. كلاهما آمن في الحريق.

س: هل كابلات XLPO أغلى ثمناً؟ ج: نعم، بـ 15-25% أكثر من PVC القياسية. لكن العمر الأطول يعني أرخص على مدى العمر - 40-50 سنة مقابل 20-25 سنة.

س: كيف يتم اختبار جودة الكابل عند التسليم؟ ج: يجب طلب:

• شهادات الاختبار من المصنع

• عينات عشوائية من الشحنة لاختبار مستقل

• اختبار المقاومة الكهربائية للعزل

• اختبار الشد على عينة الجاكيت

س: هل يمكن استخدام كابلات PVC في المترو؟ ج: تقنياً نعم، لكن ليس بسبب المخاطر. في حالة حريق، يعرض الركاب لخطر إضافي من الغازات السامة. معظم الدول تفضل XLPO للسلامة.

س: ما هي فترة الفحص الموصى بها؟ ج:

• فحص بصري سنوي

• اختبار كهربائي كل 5 سنوات

• استبدال مخطط كل 40-50 سنة

س: كيف أعرف إذا تدهور الكابل؟ ج: علامات:

• تشقق أو قشور على الجاكيت

• تغير اللون إلى أصفر أو بني

• لصق أو ناعم (دليل على التليين)

• رائحة كيميائية غريبة عند فتح الدرج

س: هل يمكن إصلاح كابل تالف أم يجب استبداله كاملاً؟ ج: إذا كان التلف سطحياً (سطح الجاكيت فقط)، يمكن عزل مؤقت بالشريط الكهربائي. لكن الاستبدال دائماً أفضل. لا تحاول إصلاح العزل نفسه - غير آمن.

س: ما عمر الكابل المتوقع في المترو؟ ج: في بيئات معتدلة: 40-50 سنة في بيئات قاسية جداً (ملح، حرارة عالية): 30-40 سنة مع صيانة جيدة، قد تمتد إلى 50+ سنة

التحديات والحلول

التآكل الملحي في الأنظمة الساحلية

المترو القريب من الساحل (الدوحة، دبي، الكويت) يواجه بيئة ملحية. ملح البحر يخترق النفق حتى لو كان مغلقاً.

الحل:

• طلاء واقي إضافي على الكابلات في المناطق عالية الملح

• أدراج من الفولاذ المقاوم للصدأ بدلاً من الحديد العادي

• فحوصات متكررة كل سنة بدلاً من كل 3 سنوات

الاهتزاز المستمر من القطارات

الاهتزاز يضع ضغطاً على الكابلات. مع الوقت، قد تحدث تشقق دقيقة.

الحل:

• دعم أفضل للكابلات (قيود أفقية أكثر)

• مداعم مطاطية بدلاً من معدنية (امتصاص الاهتزاز)

• فحص بصري متكرر للكابلات في المناطق عالية الاهتزاز

تسربات المياه

رطوبة مستمرة تسبب تدهوراً ببطء.

الحل:

• نوعية عالية من العزل (XLPO بدلاً من PVC)

• معالجة الجدران والأرضيات لمنع التسرب الزائد

• تصريف جيد - لا يجب أن يجلس الماء تحت الكابلات

• تهوية - حركة الهواء تقلل الرطوبة النسبية

الاتجاهات المستقبلية

كابلات ذكية مع محسّسات

الأبحاث تطور كابلات بمحسّسات درجة حرارة ورطوبة مدمجة. هذه المحسّسات ترسل بيانات إلى نظام المراقبة المركزي.

مثال: إذا كانت رطوبة الكابل ترتفع بسرعة (دليل على تسرب)، يتم إرسال تنبيه. فريق الصيانة يمكنه ذهاب وإصلاح التسرب قبل فشل الكابل.

هذا سيقلل الفشل غير المتوقع إلى الصفر تقريباً.

مواد بيئية أفضل

التركيبات الجديدة من XLPO تستخدم مواد مشتقة من مصادر متجددة بدلاً من النفط. الأداء الكهربائي نفسه، لكن تأثير بيئي أقل.

متوقع أن تصبح هذه معيارية في غضون 10 سنوات.

أرمور محسّن

سترات واقية من سلك معدني توفر حماية ميكانيكية. التصاميم الجديدة توفر حماية أفضل دون زيادة وزن أو حجم.

الخلاصة

في بيئات المترو والنقل الحضري تحت الأرض بالشرق الأوسط، حيث الرطوبة الملحية والاهتزاز المستمر والحاجة لأمان مطلق، اختيار كابلات XLPO/EPR خالية من الهالوجين ليس كمالي - إنه ضرورة.

الاستثمار الأولي الإضافي (15-25%) يعود بسرعة من خلال:

• تقليل أعطال الطوارئ

• عمر خدمة أطول (40-50 سنة مقابل 20-25 سنة)

• سلامة محسّنة - في حالة حريق، الركاب وفريق الإنقاذ يواجهان مخاطر أقل بكثير

• صيانة أقل - معدل فشل أقل بـ 90%

المترو في الدوحة والرياض ودول الخليج الأخرى التي اختارت XLPO الحديثة تشهد فوائد واضحة في الموثوقية والسلامة. عندما يتعلق الأمر بسلامة ركاب المترو وموثوقية البنية التحتية الحيوية، الاختيار واضح.
