كابل الرافعة المرن الدائري 0.6/1 كف لأنظمة الفستون الصناعية: دراسة تقنية شاملة

المقدمة: حين تتوقف الكابلات، يتوقف الإنتاج

في منشآت الرافعات الجسرية والمصانع الثقيلة، الكابلات ليست مجرد أسلاك توصيل — إنها شرايين الحياة لعمليات الرفع والنقل. وفي قلب هذه الشبكة تقع كابلات الفستون الدائرية المرنة، التلك الكابلات التي تُغذّي الأونش والرافعات خلال آلاف الدورات من الحركة الخطية المتكررة يوميًا.

الكابل المرن الدائري بجهد مقنن 0.6/1 كيلوفولت من فئة 3GRDC5G-J/O صُمِّم خصيصًا لهذا الغرض: أداء موثوق في بيئات قاسية، مرونة استثنائية في الانحناء، وعمر تشغيلي مديد يقيس بعشرات السنين لا بالأشهر. في هذا المقال، نتناول بنيته التقنية ومزاياه المادية وقيمته الهندسية من منظور الخبراء الصناعيين.

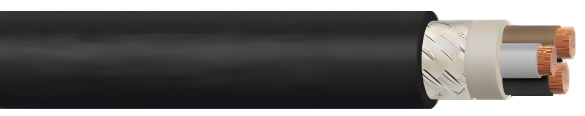

1. البنية الداخلية: هندسة مُحكمة لكل طبقة

الموصل: نحاس فائق المرونة من الفئة 5

يبدأ الكابل من الداخل بموصلات نحاسية عارية متعددة الأسلاك الفئة 5 وفق DIN EN/IEC 60228. هذه الفئة تعني أن كل موصل مُكوَّن من أسلاك نحاسية رفيعة جدًا مجدولة معًا بدلًا من السلك الصلب أو شبه المرن — وهذا ما يمنح الكابل تلك المرونة الفائقة التي تحتاجها تطبيقات الفستون حيث تصل دورات الانحناء إلى ملايين المرات خلال عمر الكابل.

لماذا الفئة 5 تحديدًا؟ لأن الكابلات ذات الموصلات الصلبة (الفئات 1 و2) تتصلب وتتكسر داخليًا مع تكرار الحركة، بينما الفئة 5 تُوزّع الإجهاد الميكانيكي على آلاف الأسلاك الدقيقة، فلا ينكسر أي منها تحت الضغط.

العزل: مركّب HEPR المطاطي عالي الأداء

يُعزَل كل موصل بمركب HEPR (Halogen-free Ethylene Propylene Rubber) وفق معيار IEC 60502-1. هذا المركب يتميز بـ:

• ثبات حراري ممتاز عند درجات حرارة الموصل حتى 90 °م في التشغيل المستمر

• عزل كهربائي عالٍ مع جهد اختبار متردد يبلغ 2.5 كيلوفولت

• مقاومة للأوزون والشيخوخة تفوق مواد الـ PVC التقليدية بمراحل

تُلوَّن القلوب وفق DIN VDE 0293-308: حتى 5 قلوب بألوان مميزة، وابتداءً من 6 قلوب تُرقَّم للتعريف، مع توفير موصل الحماية الأخضر/الأصفر اختياريًا.

ترتيب القلوب: طبقات مُحكمة حول عنصر مركزي

لا تُوضع القلوب عشوائيًا. يُرتَّب كل منها في طبقات حول عنصر مركزي، مع حشوات من المطاط الصناعي تملأ الفراغات البينية. هذا التصميم الهندسي الدقيق يحقق هدفين: الحفاظ على الشكل الدائري للكابل عند الانحناء، ومنع القلوب من الانزياح والتشابك أثناء الحركة المتكررة في مسار الفستون.

الغلاف الداخلي: مطاط EPDM المُعزِّز للثبات

فوق طبقة القلوب يأتي الغلاف الداخلي من مطاط صناعي نوع GM1b / EPDM وفق DIN VDE 0207-21. وظيفته مزدوجة: تماسك بنية الكابل ميكانيكيًا، وتوفير طبقة عازلة إضافية بين القلوب والغلاف الخارجي.

التدريع الاختياري: جديلة نحاس مطلي

تتوفر بعض تشكيلات الكابل بـجديلة تدريع من أسلاك نحاس مطلية بالقصدير مُقوَّاة بخيوط اصطناعية — وهو ما يجعله مثاليًا لدوائر التحكم الحساسة في الرافعات الحديثة التي تعتمد على إشارات إلكترونية دقيقة قد تتأثر بالتداخل الكهرومغناطيسي.

الغلاف الخارجي: مطاط الخدمة الشاقة 5GM5

الطبقة الأخيرة والأكثر أهمية من الناحية الحماية هي الغلاف الخارجي من مطاط الخدمة الثقيلة نوع 5GM5 وفق DIN VDE 0207-21، بلون أسود مع ترقيم بالطباعة النفثية. هذا المطاط الخاص يقدم:

• مقاومة للزيوت والشحوم الصناعية

• مقاومة للأشعة فوق البنفسجية والأوزون

• مقاومة للرطوبة والتقلبات الجوية

• خاصية تثبيط اللهب وفق DIN EN/IEC 60332-1-2

2. المعايير الكهربائية والحرارية: الأرقام التي يثق بها المهندسون

يعمل الكابل بجهد مقنن 0.6/1 كيلوفولت، غير أن هامش الأمان الكهربائي يتجاوز ذلك بوضوح: في أنظمة التيار المتردد يصل أقصى جهد تشغيلي مسموح به إلى 0.7/1.2 كيلوفولت، وفي أنظمة التيار المستمر إلى 0.9/1.8 كيلوفولت. أما جهد الاختبار القياسي بالتيار المتردد فيبلغ 2.5 كيلوفولت، وهو رقم يعكس متانة العزل HEPR في مواجهة الجهود العابرة وتوترات الإقلاع.

على الصعيد الحراري، تبلغ أقصى درجة حرارة مسموح بها للموصل في التشغيل المستمر 90 درجة مئوية، وهي قيمة أعلى بعشرين درجة مما تُتيحه كابلات PVC التقليدية. وعند حدوث قصر في الدائرة، يتحمل الموصل درجة حرارة آنية تصل إلى 250 درجة مئوية لمدة 5 ثوانٍ دون أن يتدهور العزل أو يُحدث خطرًا. تُحدَّد قدرة حمل التيار وفق معيار DIN VDE 0298-4 مع مراعاة طريقة التركيب ودرجة الحرارة المحيطة — عوامل حاسمة عند تصميم منظومة رافعة متكاملة.

تُطبَّق قيم حمل التيار وفق المعيار DIN VDE 0298-4 مع مراعاة طريقة التركيب ودرجة الحرارة المحيطة — عوامل حاسمة عند تصميم منظومة رافعة متكاملة.

3. الخصائص الميكانيكية: قلب أداء الفستون

نطاق درجات الحرارة: من الصقيع إلى الحرارة الشديدة

• التركيب الثابت: من ‎-40 °م إلى +80 °م

• التشغيل المرن المتحرك: من ‎-30 °م إلى +80 °م

هذا النطاق الواسع يجعل الكابل مناسبًا للعمل في بيئات متطرفة: من مستودعات التبريد الصناعية إلى أسطح الأفران وبيئات الصهر الساخنة.

الشد المسموح: توازن دقيق بين القوة والمرونة

الحد الأقصى لقوة الشد المسموح به هو 15 نيوتن/مم² لكل موصل. هذا الرقم ليس اعتباطيًا — فهو يضمن أن الكابل يتحمل وزنه الذاتي المُعلَّق في مسارات الفستون الطويلة دون أن يتعرض الموصل للإجهاد الذي يُضعف نقاط التوصيل أو يُسرِّع التعب المعدني.

نصف قطر الانحناء: الخط الأحمر الذي لا يُتجاوز

وفق DIN VDE 0298-3:

• تركيب ثابت: ≥ 4 × القطر الخارجي للكابل

• تطبيقات الفستون والحركة: ≥ 5 × القطر الخارجي للكابل

هذه الأرقام تُترجَم مباشرةً إلى أبعاد تصميم محطات الفستون وأقواس التوجيه. تجاوز هذا الحد يعني تركيزًا للإجهاد في منطقة الانحناء، مما يُعجِّل من تكسر الأسلاك الداخلية ويُقصِّر عمر الكابل بشكل درامي.

سرعة اللف: حد أقصى حاسم للسلامة

≤ 240 م/دقيقة هو الحد الأقصى لسرعة الحركة في أنظمة الفستون. في الرافعات السريعة أو خطوط الإنتاج عالية السرعة، يصبح هذا الحد معيارًا اختياريًا حاسمًا بين الكابلات المرشحة.

4. المقاومة البيئية والكيميائية: الصمود في أقسى الظروف

مقاومة الزيت: معيار EN 60811-404

الزيوت الصناعية والشحوم والمواد الكيميائية المتطايرة في بيئات التصنيع تُعدّ العدو الأول للكابلات التقليدية ذات الأغلفة البلاستيكية. غلاف 5GM5 المطاطي صُمِّم ليقاوم هذه المواد وفق المعيار DIN EN/IEC 60811-404، مما يمنع تورم الغلاف أو تشققه أو تدهوره الكيميائي.

مقاومة الأشعة فوق البنفسجية والأوزون: للاستخدام الخارجي بلا قيود

سواء كانت الرافعة تعمل في فضاء مفتوح أو تحت سقف زجاجي شفاف أو في موانئ معرضة لأشعة الشمس طوال اليوم، فإن هذا الكابل مُصنَّف للاستخدام الخارجي بدون قيود، مع مقاومة موثوقة للأوزون والرطوبة والعوامل الجوية.

سلوك مقاومة اللهب: السلامة أولًا

الالتزام بمعيار DIN EN/IEC 60332-1-2 يعني أن الكابل لا يُغذّي الحريق — فهو لا ينتشر منه اللهب عموديًا في حالة الاشتعال. وفي منشآت الرافعات التي تحمل مواد ثمينة أو خطرة، يُشكّل هذا خط دفاع حاسم.

الامتثال التشريعي: ثقة في الأسواق الدولية

الكابل مطابق لـ:

• RoHS 2015/863/EU — خلوّ من المواد الضارة

• LVD 2014/35/EU — توجيه الجهد المنخفض الأوروبي

• CPR 305/2011 — لائحة منتجات البناء الأوروبية

هذه الاعتمادات ليست مجرد أوراق — إنها ضمان قانوني وتقني لأي مشروع يُصدَّر إلى أسواق الاتحاد الأوروبي أو يستلزم مواصفات دولية صارمة.

5. أنواع الرافعات والتطبيقات المثلى

الرافعات الجسرية (Overhead Bridge Cranes)

في الرافعات الجسرية، يتحرك الكابل مع العربة (الترولي) في حركة خطية متكررة على طول الجسر. أنظمة الفستون تُعلّق الكابل على سكة علوية بحلقات متتالية تُتيح للكابل الامتداد والانكماش بانسيابية. المتطلب الأساسي هنا هو مرونة الانحناء في اتجاه واحد — وهو بالضبط ما صُمِّم له هذا الكابل.

الرافعات البرجية وأنظمة التشييد

في بيئات البناء المعرضة للأمطار وأشعة الشمس والغبار، تبرز أهمية الغلاف المطاطي المقاوم للعوامل الجوية. جهد 0.6/1 كيلوفولت كافٍ لتغذية محركات رفع متوسطة القدرة ودوائر التحكم المرافقة في نفس الكابل.

الرافعات الميناوية وأونش المستودعات

في الموانئ البحرية، يُضاف إلى المعادلة ملوحة الهواء وصدأ المعادن. الموصل النحاسي المُغطى في بعض التشكيلات، مع الغلاف المطاطي، يوفر حماية موثوقة في هذه البيئات الشديدة القسوة.

خطوط الإنتاج والأتمتة الصناعية

في السلاسل السحابة (drag chains) وأجزاء الماكينات المتحركة والناقلات، يؤدي الكابل حركات متكررة بسرعات متفاوتة. تشكيلات متعددة القلوب (7، 12، 18، 24 قلبًا) تجمع طاقة التشغيل ودوائر التحكم والإشارات في كابل واحد، مما يُبسِّط التركيب ويُقلِّل من التكدس.

6. مقارنة مع الكابلات التقليدية: الفرق يظهر مع الزمن

الفارق الجوهري يبدأ من الموصل ذاته: كابلات PVC التقليدية تعتمد على موصلات من الفئة 1 أو 2 — صلبة أو شبه مرنة — لم تُصمَّم أصلًا للانحناء المتكرر، في حين يعتمد الكابل المرن الدائري على موصلات الفئة 5 فائقة المرونة التي تتحمل ملايين دورات الانحناء دون أن تتكسر الأسلاك الداخلية.

على صعيد العزل والغلاف، تلجأ الكابلات التقليدية إلى مادة PVC التي تتصلب في البرودة وتلين حتى التشوه في الحرارة الشديدة، ولا تتحمل الزيوت الصناعية إلا لفترات محدودة قبل أن تنتفخ وتتشقق. في المقابل، يوفر العزل المطاطي HEPR والغلاف الخارجي 5GM5 ثباتًا حراريًا في نطاق يمتد من -40 °م حتى +80 °م للتركيب الثابت، مقارنةً بنطاق لا يتجاوز عادةً -15 °م إلى +70 °م في كابلات PVC النموذجية.

في ما يخص المقاومة البيئية، فإن غلاف PVC يتدهور أمام الأشعة فوق البنفسجية والأوزون في غضون سنوات قليلة من الاستخدام الخارجي، مما يستلزم تغطية إضافية أو استبدالًا مبكرًا. أما الغلاف المطاطي للخدمة الثقيلة فمُصنَّف للاستخدام الخارجي بلا قيود، مع مقاومة موثوقة للزيوت وفق EN 60811-404 ومقاومة مستدامة للأشعة والرطوبة والأوزون.

أما في تطبيقات الفستون تحديدًا، فالكابلات التقليدية ليس لها حد سرعة مُعتمَد لهذه التطبيقات أصلًا — لأنها لم تُصمَّم لها. الكابل المرن الدائري يحمل مواصفة صريحة تصل إلى 240 م/دقيقة كحد أقصى للسرعة، وهو رقم يُمثِّل ضمانًا هندسيًا وليس مجرد توصية.

كابلات PVC التقليدية تتصلب في البرودة وتلين حتى التشوه في الحرارة الشديدة، وتتشقق مع الزيوت، وتتفتت أمام الأشعة فوق البنفسجية. وعلى مدى سنتين أو ثلاث، تستلزم الصيانة المتكررة والاستبدال الدوري الذي يكلف المنشأة مرتين: مرة في الكابل الجديد، ومرة في توقف الإنتاج.

7. القيمة الهندسية: الحساب الحقيقي لتكلفة الدورة الكاملة

العمر التشغيلي: استثمار لا مجرد شراء

كابل الرافعة المرن الدائري مُصمَّم من الأساس لآلاف ساعات التشغيل في ظروف الانحناء المتكررة. المواد المستخدمة — من الموصل إلى الغلاف — اختيرت لعمر طويل لا لسعر منخفض. المنشآت التي تتعامل مع رافعات ثقيلة تعرف جيدًا أن استبدال كابل في الرافعة ليس عملية بسيطة: يتوقف الخط، يتدخل الفنيون، تتضرر الجداول الزمنية. الكابل الذي يعمل بلا توقف يُحوِّل تكلفته الأعلى إلى وفورات حقيقية.

الموثوقية: السلامة الكهربائية لا تقبل المساومة

العزل المطاطي بجهد تشغيل مقنن 0.6/1 كيلوفولت ومقاومة شيخوخة عالية يُقلِّل من خطر الأعطال الكهربائية الناتجة عن تدهور العزل. في تطبيقات الرفع، الخطأ الكهربائي يعني في أسوأ الأحوال حادثة سقوط حمل أو حريق — وكلاهما ثمنه بالأرواح لا بالمال.

السلامة المهنية: حماية للعمال والمنشأة

تصميم مقاومة اللهب وفق IEC 60332-1-2، والخلو من المواد الضارة وفق RoHS، ومقاومة الكابل للانزلاق والتشقق في بيئات عمل مزدحمة — كل هذه عوامل تُسهم في سلامة بيئة العمل وتحمي المنشأة من المسؤوليات القانونية.

التنوع في التشكيلات: حل لكل سيناريو

الكابل متاح في مجموعة واسعة من المقاطع والتشكيلات:

• تشكيلات الطاقة: من 3×1.5 مم² حتى 3×95 مم²، مع أو بدون موصل حماية

• تشكيلات الطاقة الرباعية: من 4×1.5 مم² حتى 4×50 مم²

• تشكيلات التحكم المتعددة: 7، 12، 18، 24 قلبًا

• التشكيلات المُركَّبة: مثل 3×16+3×2.5 مم² للجمع بين طاقة المحرك ودوائر التحكم

هذا التنوع يُتيح للمصمم تخصيص الكابل بدقة لمتطلبات كل رافعة دون زيادة في الحجم أو وزن غير ضروري.

8. اعتبارات التركيب الصحيح في أنظمة الفستون

الالتزام بنصف قطر الانحناء الأدنى

القاعدة الأساسية هي عدم تجاوز الحد الأدنى لنصف القطر (5× القطر الخارجي) في أي نقطة من مسار الفستون، خاصةً عند البكرات ونقاط الانعطاف. الانحناء الحاد يُضخِّم الإجهاد الميكانيكي على الأسلاك الداخلية ويُقصِّر العمر بشكل غير متناسب.

التباعد الصحيح بين عربات الفستون

المسافة بين عربات تعليق الكابل تُؤثِّر على قوس الترهل والإجهاد الميكانيكي. التباعد المثالي يُوزِّع وزن الكابل بالتساوي ويمنع تراكمه في نقطة واحدة مع تكرار الحركة.

الفحص الدوري: حماية الاستثمار

حتى أفضل الكابلات تحتاج إلى فحص منتظم: مراقبة الغلاف الخارجي بحثًا عن تشققات أو تآكل، والتحقق من نقاط التعليق ووصلات النهاية. الاكتشاف المبكر يحوِّل الصيانة الوقائية المنخفضة التكلفة إلى بديل للاستبدال الطارئ المُكلف.

الخلاصة: الكابل المناسب هو استثمار في الموثوقية

اختيار كابل الرافعة المرن الدائري بجهد 0.6/1 كيلوفولت لأنظمة الفستون ليس قرارًا تقنيًا بحتًا — إنه قرار استراتيجي يؤثر على استمرارية الإنتاج وسلامة المنشأة وتكلفة التشغيل على المدى البعيد.

بموصلاته النحاسية فائقة المرونة من الفئة 5، وعزله المطاطي HEPR، وغلافه الخارجي الثقيل 5GM5 المقاوم للزيت والأشعة فوق البنفسجية، ومعايير مقاومة اللهب الصارمة — يُقدِّم هذا الكابل معادلة أداء لا تُجاريها الكابلات التقليدية في تطبيقات الرافعات والفستون عالية الكثافة.

المهندس الذي يُحسن اختيار الكابل اليوم يوفر على منشأته الأعطال والتوقف والتكاليف غير المرئية غدًا.
