كابل الرافعة المطاطي عالي المرونة STN بجهد 450/750 فولت: الأداء في بيئات ميناء جبل علي وخليفة والملك عبدالعزيز القاسية

مقدمة: حين تصبح البيئة هي العدو الأول للكابل

في عالم الموانئ والمنشآت البحرية الصناعية الثقيلة، لا يكفي أن يكون الكابل الكهربائي موصلاً جيداً للتيار. فالكابل الذي يعمل في قلب رافعة جسرية فوق ميناء بحري مفتوح يواجه في الوقت ذاته: حرارة هواء تتجاوز 50 درجة مئوية في الصيف، وأشعة فوق بنفسجية مكثفة، ورذاذ ماء مالح، وتسرباً دورياً للزيوت الهيدروليكية، وإجهاداً ميكانيكياً متكرراً آلاف المرات يومياً.

كابل الرافعة المطاطي STN بجهد 450/750 فولت هو أحد الأنظمة الكابلية المصممة تحديداً لمواجهة هذا المزيج القاسي من العوامل البيئية. يعتمد تصميمه على مبادئ علم المواد لتحقيق مرونة فائقة مع حماية كاملة من التدهور المبكر الناجم عن الإجهادات البيئية المتراكمة.

يستعرض هذا المقال المواصفات التقنية للكابل، والمبادئ العلمية التي تجعله مناسباً للبيئات الصعبة، ثم يختبر ذلك من خلال حالات تطبيقية حقيقية من أبرز موانئ المنطقة.

ما هو كابل STN وما الذي يميزه؟

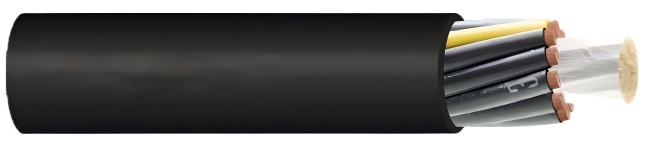

كابل STN هو كابل مطاطي مرن للغاية مُدمج فيه عنصر دعم ميكانيكي مركزي، مُصنَّف بجهد 450/750 فولت للتطبيقات الصناعية التي تتطلب حركة مستمرة وإجهاداً ميكانيكياً متكرراً.

ما يميزه عن الكابلات المرنة التقليدية أمران أساسيان:

أولهما العنصر المحوري للدعم الميكانيكي، وهو عنصر مركزي مصنوع من الألياف النسيجية أو الألياف الأراميدية عالية المقاومة. يتولى هذا العنصر استيعاب قوى الشد المحورية التي تتعرض لها الكابلات في تطبيقات التعليق الحر والرافعات، بدلاً من أن تتحملها الموصلات أو العزل الكهربائي. النتيجة العملية هي أن الكابل قادر على تحمل أطوال تعليق حر تصل إلى 80 متراً دون تدهور في الأداء الكهربائي أو الميكانيكي.

ثانيهما الجمع بين المرونة الميكانيكية الفائقة والحماية البيئية الشاملة. فمعظم الكابلات عالية المرونة تحقق المرونة على حساب مقاومة البيئة، أو تحقق مقاومة البيئة على حساب المرونة. صيغة STN تحقق الاثنين معاً من خلال اختيار دقيق للمواد في كل طبقة.

تحديات بيئة الموانئ والمنشآت البحرية

قبل الحديث عن خصائص الكابل، من الضروري فهم طبيعة الإجهادات البيئية التي تواجهها الكابلات في الموانئ والمنشآت الصناعية البحرية، لأن هذا الفهم هو الذي يفسر منطق كل خيار في تصميم الكابل.

الحرارة الشديدة والإجهاد الحراري

في موانئ الخليج العربي والبحر الأحمر، يمكن أن تتجاوز درجة حرارة الهواء المحيط 48 درجة مئوية في ذروة الصيف. لكن الكابل المثبت على هيكل رافعة فولاذية معرض لأشعة الشمس المباشرة يمكن أن تصل درجة حرارة سطحه إلى مستويات أعلى من ذلك بكثير بسبب الإشعاع الحراري المنعكس من هيكل الرافعة والأسطح الخرسانية تحته.

الإجهاد الحراري على الكابل ليس مجرد تأثير آني. الدورات الحرارية المتكررة — التمدد في النهار والانكماش في الليل — تولد ضغوطاً ميكانيكية داخلية متراكمة في مواد العزل والغلاف الخارجي، يمكن أن تتسبب مع الوقت في تشقق الغلاف وفقدان خصائص الحماية حتى بمعزل عن أي سبب آخر.

الأشعة فوق البنفسجية والتدهور الضوئي

الإشعاع فوق البنفسجي في المنطقة من أعلى معدلات الإشعاع الشمسي في العالم. تأثيره على مواد الكابلات البوليمرية يعمل على مستوى التركيب الجزيئي: تتسبب فوتونات الأشعة فوق البنفسجية في كسر الروابط الجزيئية في البوليمرات، مما يؤدي إلى عملية تسمى التحلل الضوئي تجعل مواد الغلاف تفقد مرونتها، تتشقق، وتتفتت تدريجياً.

كابل غير مُصمَّم للمقاومة الضوئية يمكن أن يبدأ في إظهار تشققات سطحية مرئية في غضون شهرين إلى ثلاثة أشهر من التعرض المباشر للشمس في بيئة الخليج — وهو معدل تدهور لا يمكن قبوله في منشأة تشغيلية.

الملوحة والرذاذ البحري

الرذاذ البحري المالح يختلف في تأثيره عن الماء العذب في جانبين رئيسيين: معدل الإيصالية الكهربائية الذي يرفعه بشكل كبير، ومعدل التفاعلات الكيميائية التي يسرعها. بالنسبة للكابلات الكهربائية، يمثل تراكم الملح على السطح المتشقق خطراً مزدوجاً: يزيد من احتمال التسرب الكهربائي عبر سطح الكابل، ويعمل ملح الكلوريد كمحفز لتسريع أكسدة النحاس عند نقاط الطرفيات.

كابلات رافعات الموانئ في بيئات الخليج تتعرض أحياناً لرذاذ مالح مباشر خلال عمليات تحميل وتفريغ ناقلات الغاز المسال والسفن ذات الحمولات البحرية الخاصة.

الزيوت والسوائل الصناعية

معدات الرافعات تعتمد على أنظمة هيدروليكية معقدة. التسرب الدوري للزيوت الهيدروليكية ومواد التشحيم إلى الكابلات المجاورة أمر لا يمكن تجنبه تماماً في بيئة التشغيل الفعلية. هذه الزيوت تهاجم بعض مواد العزل والغلاف بطريقة انتشار جزيئي — تخترق الطبقة السطحية، تنتفخ بها، وتسبب فقداناً تدريجياً للخصائص الميكانيكية والعزلية.

الإجهاد الميكانيكي التراكمي

رافعة قنطرية في ميناء نشط قد تُجري ما بين 400 و600 دورة تشغيل يومية في المتوسط. كل دورة تعني انحناء الكابل وفرده في نقاط الدخول والخروج من الأنظمة الكابلية، إضافة إلى التعرض لقوى شد ودفع مرتبطة بسرعة حركة الرافعة. خلال عشر سنوات تشغيل، يتراكم ذلك إلى ما يزيد على مليون دورة انحناء — وهو اختبار جوهري لأي نظام كابلي.

المبادئ العلمية لمقاومة البيئة في كابل STN

عزل EPR: العلم وراء الاختيار

العزل الكهربائي في كابل STN مصنوع من مركب EPR — إيثيلين بروبيلين المطاطي — وفق المواصفة DIN VDE 0207-20 نوع 3GI3.

الـ EPR ليس مجرد مطاط عازل عشوائي. خصائصه الجزيئية تجعله مناسباً تحديداً للتطبيقات الكهربائية الصعبة:

الهيكل الجزيئي للـ EPR يفتقر إلى الروابط المزدوجة في السلسلة الرئيسية، وهذه هي الروابط التي تكون هدفاً سهلاً للهجوم من الأوزون والأشعة فوق البنفسجية والأكسجين. غيابها يجعل الـ EPR أكثر مقاومة للتدهور الكيميائي البيئي مقارنة بالمطاط الطبيعي أو SBR المستخدم في تطبيقات أقل تطوراً.

في درجات الحرارة المرتفعة، يحافظ الـ EPR على معامل عزل مستقر، مما يعني أن الكابل يحافظ على سلامته الكهربائية حتى عندما ترتفع درجة حرارة الموصل نحو حد التشغيل الأقصى البالغ 90 درجة مئوية.

في درجات الحرارة المنخفضة، يحتفظ الـ EPR بمرونته حتى عند -40 درجة مئوية، وهو خاصية تبدو غير ذات صلة في سياق الخليج لكنها مهمة في ميناء كميناء الملك عبدالعزيز الذي يخدم أيضاً مستوردين من مناطق ذات مناخ بارد.

الغلاف الخارجي المطاطي: سد الدفاع البيئي

الغلاف الخارجي لكابل STN مصنوع من مركب مطاطي وفق المواصفة DIN VDE 0207-21 نوع 5GM3. هذا النوع من المطاط مصمم ليكون درع الحماية الأول ضد البيئة الخارجية بكل مخاطرها.

مقاومة الزيوت مُختبرة ومُصنَّفة وفق DIN EN/IEC 60811-404. هذا الاختبار يقيس انتفاخ المادة عند غمرها في الزيت المعياري، ومدة الانتفاخ الكافية للحفاظ على سلامة الغلاف. الغلاف الناجح في هذا الاختبار يمكنه تحمل التلامس المتكرر مع الزيوت الهيدروليكية الصناعية دون أن يفقد قدرته على حماية طبقات الكابل الداخلية.

مقاومة الأوزون خاصية بنيوية في تركيبة المطاط المستخدم. الأوزون يتولد بشكل طبيعي قرب المعدات الكهربائية ومحركات الرافعات، وهو يهاجم الروابط الجزيئية في المطاط. الغلاف المقاوم للأوزون يتضمن مثبطات كيميائية تعمل كطبقة تضحية تستهلك الأوزون قبل وصوله إلى البنية الجزيئية الرئيسية للغلاف.

مقاومة الأشعة فوق البنفسجية تُحقَّق في هذا الغلاف بطريقتين متكاملتين: إضافة ماصات ضوئية تستوعب فوتونات UV وتحولها إلى حرارة منخفضة بدلاً من كسر الروابط الجزيئية، وإضافة مثبطات أمينية مجال مقيد HALS تعمل على كسر دورة الأكسدة الضوئية المتسلسلة التي تسبب تدهور البوليمرات.

خاصية مقاومة الاشتعال مُختبرة وفق DIN EN/IEC 60332-1-2. الغلاف لا يحمل النار على طوله في اختبار اللهب العمودي، مما يحد من انتشار الحريق في حالة اشتعال الكابل.

الموصل النحاسي فئة 6: المرونة الميكانيكية من منظور علمي

الموصل في كابل STN مُصنَّف بفئة 6 وفق المواصفة DIN EN/IEC 60228. فئة 6 هي أعلى درجات المرونة في هذه المواصفة، وتستخدم خاصة في الكابلات المعرضة للانحناء المتكرر والمستمر.

الفرق بين موصل فئة 1 ثابت وموصل فئة 6 مرن لا يكمن فقط في عدد الأسلاك، بل في منطق توزيع الإجهاد: في الموصل ذي الأسلاك الكثيرة الدقيقة، تتوزع قوى الانحناء على مساحة تلامس أكبر بين الأسلاك المنفردة، مما يقلل من تركيز الإجهاد عند أي نقطة واحدة. هذا يمنع وصول الإجهاد إلى الحد الذي يسبب كسر الأسلاك النحاسية — وهو السبب الأكثر شيوعاً لفشل الكابل في تطبيقات الرافعات.

النحاس المستخدم موصل غير مطلي، وهو خيار مقصود. الطلاء القصديري الذي يُضاف أحياناً لتحسين قابلية اللحام يمكن أن يشكل طبقة هشة في الموصلات عالية المرونة تتشقق عند الانحناء المتكرر، فكان الأنسب هنا الاعتماد على نحاس غير مطلي مع اختيار عزل EPR الذي لا يتفاعل سلبياً مع النحاس في غياب الطلاء.

العنصر المحوري الحامل: هندسة توزيع الحمل

العنصر المركزي في كابل STN مصنوع من ألياف نسيجية أو ألياف أراميدية. الأراميد — المعروف تجارياً بمواد من قبيل كيفلار — يتميز بنسبة مقاومة الشد إلى الوزن من بين الأعلى في المواد المعروفة. ليفة أراميد واحدة قادرة على تحمل قوى شد تفوق مثيلتها من الفولاذ بنفس الوزن.

في تطبيق كابل الرافعة، هذا العنصر يتولى وظيفة جوهرية: في التعليق الحر، وزن الكابل نفسه يولد قوة شد تتراكم من أعلى الكابل إلى أسفله. في الكابل التقليدي بدون عنصر دعم، هذه القوة تنتقل مباشرة إلى الموصلات النحاسية وطبقات العزل، فتسبب تمدداً في الموصلات وضغطاً على العزل مع الوقت. في كابل STN، يستوعب العنصر المحوري الجزء الأكبر من هذا الحمل، ويبقى الموصل والعزل في منطقة الإجهاد المنخفض طوال عمر الكابل.

حالات تطبيقية حقيقية من موانئ الشرق الأوسط

ميناء جبل علي، دبي: رافعات RTG ونظام الاحتفاظ بالكابلات

ميناء جبل علي في دبي، الذي تديره موانئ دبي العالمية ويُصنَّف باستمرار ضمن العشرة الأولى من أكثر الموانئ الحاوياتية ازدحاماً في العالم، يشغّل أسطولاً ضخماً من رافعات البوابة المطاطية البرجية RTG عبر أرصفة الحاويات الواسعة.

رافعات RTG تمثل تحدياً خاصاً لأنظمة الكابلات. هذه الرافعات تتحرك أفقياً على امتداد صفوف الحاويات، مما يعني أن كابل الطاقة والتحكم يجب أن يُنظَّم في نظام سلاسل احتفاظ كابلية أفقية مثبتة على طول مسار الرافعة. الكابل في هذا النظام يأخذ شكل قوس معلق يتغير طوله ووضعه مع كل حركة للرافعة — دورة ميكانيكية متكررة تُحسب بعشرات الآلاف شهرياً.

بيئة ميناء جبل علي تضيف إلى هذا الإجهاد الميكانيكي أبعاداً بيئية متعددة: الهواء الساحلي المحمل بملوحة الخليج العربي، ودرجات الحرارة الصيفية التي تتجاوز 45 درجة مئوية في الهواء المفتوح، وأشعة شمس مكثفة تصل إلى سطح الكابل المثبت على هيكل الرافعة الفولاذي المكشوف، فضلاً عن التلامس الدوري مع زيوت التشحيم أثناء صيانة هيكل الرافعة.

كابلات الرافعات ذات الغلاف المطاطي المقاوم للأشعة فوق البنفسجية والملوحة والزيوت من نوع STN هي المناسبة تحديداً لهذا السيناريو. خاصية مقاومة الزيوت المُصنَّفة وفق IEC 60811-404 تمنع تشبع الغلاف بالزيوت الهيدروليكية المتسربة، ومقاومة UV الذاتية للغلاف المطاطي تلغي الحاجة إلى قنوات حماية إضافية في المناطق المكشوفة — وهو توفير حقيقي في تكاليف التركيب والصيانة في منشأة بحجم ميناء جبل علي.

نظام ربط الكابل في نظام الاحتفاظ لا يتحمل الوزن الكامل للكابل بشكل موزع — هناك دائماً نقاط تركيز حمل. الكابلات التي تفتقر إلى عنصر دعم ميكانيكي داخلي تعاني من تمدد موضعي عند هذه النقاط يتراكم مع الوقت. العنصر الأراميدي في STN يُوزِّع هذا الحمل الجزئي بشكل أكثر انتظاماً، ويقلل من معدل التدهور الموضعي.

ميناء خليفة، أبوظبي: رافعات التكديس الآلية في المحطة الحاوياتية

ميناء خليفة في أبوظبي، أحد أحدث الموانئ شبه الآلية في المنطقة، يضم محطة حاويات تعتمد على رافعات تكديس آلية ASC ذات عمليات مستمرة على مدار الساعة. رافعات ASC لا يديرها مشغلون مباشرون في معظم الأوقات — تعمل بناءً على أوامر آلية من نظام إدارة الميناء.

هذا النمط من التشغيل له تبعة مباشرة على نظام الكابلات: لا توجد توقفات دورية يومية للصيانة يمكن خلالها فحص الكابلات. الكابل يجب أن يكون موثوقاً بدرجة كافية لإتمام دورات عمله المستمرة دون مراقبة بشرية لحظية، ويجب أن تكون فترات صيانته طويلة بما يكفي بحيث لا تتعارض مع جداول التشغيل الآلي.

بيئة أبوظبي الصيفية من الأشد قسوة في المنطقة. درجات الحرارة تتجاوز 48 درجة مئوية في الهواء الطلق، والرطوبة النسبية في الساحل تعني إجهاداً حرارياً مرتفعاً يصعب أحياناً على الإنسان تحمله. للكابل المعلق على هيكل رافعة ASC، درجة الحرارة الفعلية على السطح يمكن أن تكون أعلى من درجة الهواء المحيط بعشر درجات أو أكثر بسبب الإشعاع الحراري من الهيكل المعدني.

في هذا السياق، خاصية تحمل الكابل لدرجات حرارة تشغيل على الموصل تصل إلى 90 درجة مئوية تشكل هامش أمان حقيقياً لا مجرد رقم في وثيقة مواصفات. الكابل يشتغل في مستوى آمن حتى عندما تتراكم الحرارة المحيطة وحرارة الموصل معاً.

كذلك، طابع التشغيل الآلي للمحطة يعني أن رافعات ASC تنفذ حركات متسارعة وتوقفات مفاجئة مبرمجة للحصول على أقصى إنتاجية. هذه التوقفات المفاجئة تولد صدمات شد مفاجئة على الكابل — حالة تجعل العنصر الأراميدي المحوري عاملاً وقائياً جوهرياً لا ترفاً هندسياً.

ميناء الملك عبدالعزيز، الدمام: الحوض الجاف ورافعات الرفع الثقيل

ميناء الملك عبدالعزيز في الدمام بالمملكة العربية السعودية يجمع بين عمليات الحاويات التجارية ومرافق الأحواض الجافة لصيانة السفن وإصلاحها. رافعات الرفع الثقيل في منطقة الحوض الجاف مخصصة لرفع أقسام هياكل السفن، والمحركات البحرية، والمراسي الضخمة خلال دورات الإصلاح والتحديث.

البيئة في الحوض الجاف تختلف في طبيعة مخاطرها. إلى جانب حرارة الخليج المعتادة والأشعة فوق البنفسجية، تتعرض الكابلات هنا بشكل دوري للتلامس مع أحماض تنظيف السفن، وطلاء هيكل السفينة المضاد للتآكل، ومحاليل اختبار الغواصات، فضلاً عن رذاذ أعمال القطع والنحت الكاشطة.

خاصية مقاومة الزيوت المُصنَّفة في كابل STN وفق IEC 60811-404 تغطي أيضاً مقاومة كثير من المواد الكيميائية الصناعية ذات الطابع الهيدروكربوني الموجودة في بيئة الحوض الجاف. الغلاف المطاطي الخارجي يشكل حاجزاً فيزيائياً يمنع نفاذ هذه المواد إلى طبقات العزل الداخلية.

متطلبات السلامة من الحريق في منطقة الحوض الجاف تحكمها لوائح صارمة بشكل خاص، لأن أعمال اللحام والقطع والتشغيل الحار مستمرة في مقربة من معدات التشغيل الكهربائية والكابلات. الكابل المصنَّف وفق IEC 60332-1-2 لعدم انتشار اللهب يُرضي هذا الاشتراط الجوهري ويُقلل من مخاطر امتداد الحريق في حال وقوع حادث.

توافر كابل STN في نطاق واسع من الأقطار والمقاطع — من 3 أسلاك إلى 24 سلكاً، ومن 1.0 مم مربع إلى 2.5 مم مربع — يُتيح للمهندسين الكهربائيين في الميناء توحيد التوريد ضمن عائلة كابل واحدة تغطي دوائر الطاقة الرئيسية ودوائر التحكم والإشارة معاً. هذا التوحيد يُبسِّط إجراءات المشتريات ويُقلل من متطلبات قطع الغيار المخزنة.

الإجابة السريعة: ما الذي يجعل كابل STN مناسباً للبيئات القاسية؟

مقتطف مميز: كابل الرافعة المطاطي STN بجهد 450/750 فولت مُصمَّم لمقاومة الأشعة فوق البنفسجية، والزيوت المعدنية، ومياه البحر، ودرجات الحرارة القصوى بفضل مجموعة مواد تشمل عزل EPR وغلاف مطاطي خارجي من نوع 5GM3 وموصل نحاسي من الفئة 6. يضيف العنصر المحوري الأراميدي أو النسيجي قدرة على تحمل التعليق الحر حتى 80 متراً دون نقل الحمل الميكانيكي إلى الموصلات أو العزل. هذا التوليف من المواد يجعله الخيار المثبت لرافعات الموانئ في بيئات الخليج العربي والبحر الأحمر.

مقارنة الأداء البيئي: لماذا المطاط لا البلاستيك؟

سؤال مشروع يطرحه كثير من مهندسي الكهرباء في الموانئ: لماذا يُختار المطاط على PVC أو XLPE في هذه التطبيقات؟

على صعيد المرونة، لا تنافس: حتى عند درجات الحرارة المنخفضة ليلاً في الشتاء الساحلي، تحتفظ الكابلات المطاطية بمرونتها الكاملة. كابلات PVC تصبح صلبة وهشة في درجات الحرارة المنخفضة، مما يجعل تشغيلها في سلاسل الكابلات صباحاً مصدر إجهاد إضافي حتى ترتفع الحرارة.

على صعيد مقاومة الأوزون، المطاط يمكن تعديله كيميائياً لمقاومة الأوزون بطريقة أكثر فعالية من PVC. هذا مهم تحديداً في محيط المعدات الكهربائية عالية الجهد التي تُنتج الأوزون.

على صعيد ملاءمة التشغيل، المطاط يتعافى من الانضغاط أفضل من PVC عند درجات الحرارة المرتفعة. الكابل الذي يضغط عليه حافة حاملة معدنية في ذروة الحر الصيفي سيحتفظ بشكله بشكل أفضل إذا كان مطاطياً.

التثبيت الصحيح: شروط تحقيق الأداء المتوقع

أداء الكابل في البيئات القاسية لا يتحقق فقط بمجرد اختيار المواصفة الصحيحة، بل يشترط أيضاً الالتزام بمتطلبات التركيب.

أهم هذه المتطلبات هو الحد الأدنى لنصف قطر الانحناء وهو 10 أضعاف القطر الخارجي للكابل. هذا الحد لا يُطبَّق فقط على نقاط دخول وخروج الكابل من سلاسل الكابلات أو بكرات التوجيه، بل يُطبَّق أيضاً على أي منحنى ثابت يُجريه المُركِّب أثناء توصيل الكابل في مسار تثبيته الأولي. الانحناء القسري أثناء التركيب — دفع الكابل حول زاوية حادة لإيصاله إلى نقطة توصيل ضيقة — يمكن أن يُحدث تشققات دقيقة في العزل غير مرئية بالعين المجردة لكنها تتوسع مع الوقت.

أطوال التعليق الحر حتى 80 متراً تستلزم الربط الصحيح للكابل عند نقاط التثبيت العلوية بحيث يتحمل العنصر الأراميدي الجزء الأكبر من وزن الكابل، لا موصلات النحاس أو طبقة العزل.

نطاق درجة الحرارة للتشغيل المرن بين -30 درجة مئوية و+80 درجة مئوية هو حد تشغيلي فعلي لا مجرد توصية. التشغيل خارج هذا النطاق — سواء في الانحناء أثناء ليالي شتوية شديدة البرودة أو في تحميل الكابل بمقاطع أعلى من المسموح به مما يرفع حرارة الموصل — يُقصِّر العمر الافتراضي للكابل بشكل كبير.

الأسئلة الشائعة

ما هو كابل STN ولماذا يستخدم في الرافعات تحديداً؟ كابل STN هو كابل مطاطي مرن للغاية بعنصر دعم ميكانيكي مركزي، مُصنَّف بجهد 450/750 فولت. يستخدم في الرافعات لأنه يجمع بين المرونة الفائقة القادرة على تحمل ملايين دورات الانحناء، والحماية البيئية الشاملة من الحرارة والزيوت والأشعة فوق البنفسجية والملوحة، مع قدرة التعليق الحر حتى 80 متراً التي تُتيحها خاصية العنصر الحامل.

لماذا يُستخدم عزل EPR بدلاً من PVC في كابلات الرافعات البحرية؟ EPR يحافظ على مرونته في مدى حراري أوسع بكثير من PVC، ويتميز بمقاومة أفضل للأوزون والأشعة فوق البنفسجية والرطوبة الكهربائية. في بيئة الموانئ التي تجمع حرارة النهار مع برودة الليل ورطوبة البحر، تجعل هذه الخصائص EPR خياراً أكثر موثوقية على المدى الطويل.

هل يمكن استخدام كابل STN في الهواء الطلق دون حماية إضافية؟ نعم. الغلاف الخارجي المطاطي مقاوم للأشعة فوق البنفسجية والأوزون والرطوبة ومياه البحر، مما يُتيح الاستخدام في الهواء الطلق مباشرة دون الحاجة إلى قنوات حماية إضافية في ظروف التشغيل الاعتيادية للموانئ.

ما الحد الأقصى لطول التعليق الحر لكابل STN؟ يدعم العنصر الميكانيكي المركزي في الكابل تعليقاً حراً يصل إلى 80 متراً. في ما يتجاوز ذلك يصبح وزن الكابل نفسه أكبر من قدرة العنصر الحامل على استيعابه وحده، وتُلجأ حينئذٍ إلى حلول إضافية كسلك ميت مستقل.

كيف تؤثر الدورات الحرارية اليومية في بيئة الخليج على عمر الكابل؟ الدورات الحرارية المتكررة تولد توسعاً وانكماشاً متبادلين في مواد الكابل. الكابلات ذات الغلاف البلاستيكي الجامد تتشقق بسرعة أكبر تحت هذه الدورات. الغلاف المطاطي المرن لكابل STN يستوعب هذه التمددات والانكماشات دون تراكم إجهادات داخلية تؤدي إلى التشقق المبكر.

هل كابل STN مقاوم لمياه البحر بالكامل؟ الغلاف الخارجي لكابل STN مقاوم للرذاذ البحري والتعرض الدوري لمياه البحر وفق المواصفات المعيارية المتعلقة بالمقاومة البيئية. هذا يجعله مناسباً لبيئات الموانئ والأحواض الجافة والمنشآت الساحلية. للغمر الكامل المستمر، تُلجأ إلى مواصفات كابل بحري مختلفة.

ما السبب في أن كابل STN مقاوم للاشتعال رغم أن مادته مطاطية؟ مقاومة الاشتعال تتحقق من خلال إضافة مواد مثبطة للحريق إلى تركيبة المطاط نفسها أثناء التصنيع، لا من خلال طبقة حماية خارجية. هذا يعني أن المقاومة متجانسة في كامل سماكة الغلاف. الكابل مختبر ومُصنَّف وفق IEC 60332-1-2 لعدم انتشار اللهب.

ما الفرق بين درجة حرارة التركيب الثابت والتشغيل المرن في مواصفة STN؟ في التركيب الثابت، الكابل لا يتحرك بعد تركيبه، مما يُتيح نطاقاً أوسع من -40 إلى +80 درجة مئوية. في التشغيل المرن، الكابل يتحرك باستمرار، والحركة في درجات الحرارة المنخفضة جداً تُحدث إجهاداً إضافياً، لذا يضيق النطاق من -30 إلى +80 درجة مئوية.

خاتمة

كابل الرافعة المطاطي STN بجهد 450/750 فولت ليس مجرد منتج ذو مواصفات جيدة على الورق — إنه نتيجة خيارات متسقة في علم المواد ومبادئ الهندسة مُوجَّهة بشكل مباشر نحو تحديات بيئية حقيقية ومحددة.

في موانئ جبل علي ودبي وخليفة أبوظبي والملك عبدالعزيز في الدمام، هذه التحديات حقيقية ومُكلفة: تدهور مبكر للكابلات يعني توقفاً مخططاً وغير مخطط للرافعات، يعني خسائر في إنتاجية الميناء، ويعني تكاليف استبدال تتراكم على مدى سنوات.

منطق اختيار كابل من نوع STN لهذه البيئات يرتكز على ثلاثة محاور: العزل EPR الذي يتفوق على بدائله في مدى الحرارة والمقاومة البيئية، والغلاف المطاطي 5GM3 الذي يشكل حاجزاً فعالاً ضد الزيوت والأشعة فوق البنفسجية والملوحة والأوزون، والعنصر المحوري الأراميدي الذي يحوّل الكابل من موصل كهربائي مرن إلى نظام كابلي قادر على حمل نفسه ميكانيكياً في تطبيقات التعليق الحر.

هذا التوليف يُحوّل مسألة الكابل من قرار شراء تقني بحت إلى استثمار في موثوقية التشغيل — وهو ما تحتاجه الموانئ التي لا تتوقف.

البيانات التقنية مستمدة من وثيقة مواصفات الكابل الأصلية. يجب التحقق من معايير التركيب بالرجوع إلى المواصفات الفنية للمشروع والكودات الكهربائية المحلية المعمول بها.
