كابل الطاقة المرن متوسط الجهد (N) TSCGEWÖU VDE 025: المرجع التقني الشامل لمهندسي أوناش الموانئ

مقدمة: حين يكون الكابل هو العمود الفقري للعملية

لا يُدرك كثير من مهندسي المشاريع أهمية الكابل الكهربائي حقّ قدرها إلا بعد أن يقف الونش فجأةً في منتصف عملية تفريغ سفينة محمّلة بمئات الحاويات. عندها تتكشّف الحقيقة: أن الكابل ليس مجرد موصّل للتيار، بل هو شريان الطاقة الذي تتوقف عليه سلسلة لوجستية بأكملها، وأن الاختيار الخاطئ له قد يُكلّف المشروع خسائر تفوق بأضعاف ما كان يمكن توفيره باختيار النوع الصحيح منذ البداية.

في عالم الموانئ الحديثة، تُصنَّف كابلات الطاقة متوسطة الجهد ضمن نطاق جهد يبدأ من 3.6/6 كيلوفولت ويمتد حتى 12/20 كيلوفولت، وهو النطاق الذي تعمل فيه أوناش المناولة العملاقة. غير أن تحديات هذه التطبيقات لا تقتصر على الجهد العالي، بل تمتد إلى متطلبات ميكانيكية قاسية تشمل الشد المتكرر والالتواء والانحناء المستمر، وهي تحديات لا تستطيع الكابلات التقليدية مواجهتها على المدى البعيد.

هنا يبرز كابل (N) TSCGEWÖU وفق معيار VDE 025 الألماني بوصفه الحل الهندسي الأنسب لهذه التطبيقات، إذ صُمِّم من الأساس لمواجهة أقسى ظروف التشغيل في الموانئ الصناعية والبيئات البحرية. يستهدف هذا المقال صانعي الأوناش ومهندسي المشاريع الذين يبحثون عن منهجية علمية متكاملة تُرشدهم إلى الاختيار الصحيح.

ولاً: قراءة في البنية الهندسية للكابل ودلالاتها التشغيلية

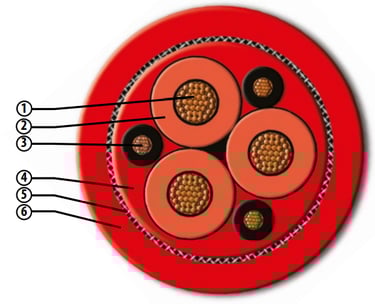

لفهم لماذا يتفوق هذا الكابل في التطبيقات الديناميكية، لا بد من النظر في تركيبه الداخلي وفهم الغاية الهندسية من كل طبقة فيه.

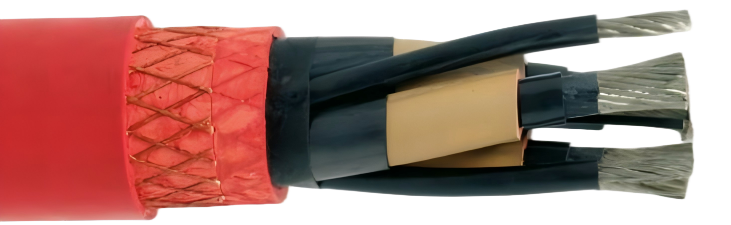

يبدأ الكابل من قلبه بموصل نحاسي مرن يتجاوز متطلبات الفئة الخامسة (Class 5) وفق معيار DIN VDE EN 60228 / VDE 0295. لا يعني هذا التصنيف مجرد زيادة في عدد الأسلاك، بل يعني أن كل موصل يتكوّن من شبكة معقّدة من الأسلاك النحاسية الرفيعة المجدولة بزوايا محسوبة بدقة، بحيث تتوزع قوى الشد والانحناء بشكل متوازن على كامل المقطع دون أن تتركّز في نقطة بعينها. هذا التوزيع هو ما يجعل الموصل يتحمل عشرات الآلاف من دورات الانحناء دون أن تظهر عليه أعراض التعب الميكانيكي.

تعلو الموصلَ طبقةٌ شبه موصلة تُؤدي دوراً كهربائياً محورياً، وهو توحيد المجال الكهربائي حول الموصل ومنع تمركز التدرجات الكهربائية العالية التي قد تتسبب في تشقق العزل على المدى البعيد. تليها طبقة العزل المصنوعة من مطاط HEPR (Hard Ethylene Propylene Rubber)، وهو مركب مطاطي مُحسَّن يجمع بين خاصيتين نادراً ما تجتمعان في مادة واحدة: الثبات الكهربائي الممتاز عند درجات الحرارة المرتفعة، والمرونة الميكانيكية المحافظة عليها حتى في درجات الحرارة المنخفضة التي قد تصل إلى -20 درجة مئوية.

أما العنصر الأكثر تمييزاً في هذا الكابل فهو طبقة مقاومة الالتواء (Anti-torsion Layer). عند تشغيل مكائن إعادة اللف بسرعات عالية، يتولّد عزم دوراني يميل إلى لفّ الكابل حول محوره الطولي، وهو ما يُعرف بظاهرة الالتواء التراكمي. إذا تُرك هذا الالتواء دون معالجة، فإنه يتسبب في تدهور تدريجي للبنية الداخلية للكابل ينتهي بأعطال كهربائية مفاجئة. تعمل هذه الطبقة الهندسية على احتواء عزم الدوران وإعادة توزيع إجهاداته بشكل يمنع تراكمها، فتُطيل عمر الكابل بشكل ملحوظ في تطبيقات كابل إعادة اللف للأوناش عالية التردد.

يُغلَّف الكابل بعد ذلك بغلاف داخلي وخارجي مصنوع من مركب مطاطي يتجاوز مواصفات 5GM5، يتميّز بلونه الأحمر المميّز الذي يُسهّل تحديده في بيئات التشغيل الصناعية المزدحمة. يُوفّر هذا الغلاف حصانة عالية ضد الزيوت الهيدروليكية والصناعية، والأوزون، والأشعة فوق البنفسجية، والرطوبة البحرية، وعوامل التآكل الكيميائي المختلفة.

ثانياً: منهجية الاختيار خطوة بخطوة لمهندسي المشاريع

اعتمد كثير من المهندسين تاريخياً على الحدس والتجربة في اختيار الكابل، لكن التعقيد المتزايد لمنظومات الأوناش الحديثة يستلزم منهجية علمية منظّمة. فيما يلي دليل عملي يمكن تطبيقه على أي مشروع.

الخطوة الأولى: تحديد منظومة الجهد والتيار بدقة

ابدأ بتحديد الجهد الاسمي للشبكة التي ستُغذّي الونش، سواء أكانت 6.6 أم 11 أم 13.8 كيلوفولت، وتأكد من أن تصنيف الجهد للكابل يتطابق مع هذه القيمة مع الأخذ بعين الاعتبار إمكانية ارتفاع الجهد العابر خلال حالات العطل. احسب قيمة التيار الاسمي للمحركات بمجموعها، وأضف إليها هامش أمان لا يقل عن 20% لاستيعاب متطلبات بدء التشغيل والحالات الانتقالية.

الخطوة الثانية: حساب نصف قطر الانحناء الفعلي في موقع التركيب

يُعدّ هذا المعامل الأكثر إهمالاً في الواقع العملي رغم أهميته القصوى. يُحدد كابل الطاقة المرن متوسط الجهد المعياري نصف قطر انحناء لا يقل عن 6 أمثال القطر الكلي في التطبيقات الثابتة، ولا يقل عن 12 مثلاً في التطبيقات المتحركة. يعني ذلك عملياً أن كابلاً قطره الكلي 52 مم يستلزم نصف قطر انحناء لا يقل عن 624 مم عند نقاط التوجيه على بكرات اللف. احرص على قياس أضيق نقطة انحناء يمر فيها الكابل في تصميمك الميكانيكي قبل تأكيد الاختيار.

الخطوة الثالثة: تقييم قوى الشد الميكانيكية

في كابل الموانئ الصناعية المُثبَّت على طبلية إعادة اللف، تتعرض نهاية الكابل لقوى شد ناتجة عن وزنه الذاتي وقوى الحركة الديناميكية. احسب قوة الشد الاستاتيكية أولاً (ناتج الطول المعلّق في الوزن الخطي للكابل)، ثم اضرب الناتج في معامل الديناميكية الذي يتراوح بين 1.5 و2.0 وفقاً لتسارع الحركة، وتأكد من أن قدرة الكابل على تحمّل الشد العالي تفوق هذه القيمة بهامش مناسب.

الخطوة الرابعة: تحليل متطلبات السرعة وعدد الدورات

تعمل أوناش STS وRMG في الموانئ الكبرى بسرعات لف قد تتجاوز 3 أمتار في الثانية، وتُنجز آلاف الدورات يومياً. كلما ارتفعت السرعة وزاد عدد الدورات، ارتفعت متطلبات المرونة ومقاومة التعب الميكانيكي للكابل. اطلب من الشركة المُصنِّعة بيانات عدد الدورات المضمونة عند السرعة التشغيلية المحددة لمشروعك قبل اتخاذ القرار النهائي.

الخطوة الخامسة: تحليل البيئة التشغيلية بعمق

البيئة التشغيلية لا تعني مجرد درجة الحرارة؛ بل تشمل منظومة متكاملة من العوامل. في الموانئ الساحلية، يُشكّل الهواء المحمّل بالملح تهديداً مباشراً لأي كابل ذي غلاف غير مُقاوَم. في ورش الصيانة والمناطق المحيطة بالآليات الهيدروليكية، يُعدّ التعرض لتسرب الزيوت أمراً حتمياً. أما في موانئ المناخات الحارة كموانئ الخليج العربي وشبه الجزيرة العربية، فإن درجات الحرارة الصيفية قد تضغط على الحدود التصميمية للكابل. يعمل كابل VDE 025 الألماني بكفاءة ضمن نطاق ممتد من -20°C إلى +60°C، وهو نطاق يغطي معظم البيئات الصناعية الساحلية في العالم.

ثالثاً: المعايير القياسية الدولية وما تعنيه عملياً

لا تُشكّل المعايير القياسية مجرد وثائق إدارية، بل هي ضمانات قانونية وتقنية تُلزم الشركة المُصنِّعة باشتراطات أداء قابلة للقياس والتحقق. يخضع هذا الكابل لمنظومة صارمة تشمل معيار DIN VDE 250 الجزء 813 الذي يُحدد اشتراطات الكابلات المرنة متوسطة الجهد المُخصَّصة للتطبيقات الديناميكية، ومعيار DIN VDE EN 60228 الذي يُصنّف مستويات مرونة الموصلات ويضمن أن الموصل المُصنَّف بالفئة الخامسة يُحقق عدد الأسلاك الأدنى المطلوب، فضلاً عن معيار HD 620 S2 / VDE 0298-4 الذي يُحدد قدرة التيار المسموح بها في ظروف التركيب المختلفة. وتتوج هذه المنظومة بالاستيفاء الكامل لمتطلبات IEC 60502 الخاصة بكابلات الطاقة متوسطة الجهد المعزولة بالبوليمر.

عند مراجعة عروض الموردين، لا تكتفِ بالتحقق من وجود هذه الأرقام المعيارية، بل اطلب شهادات اختبار مستقلة صادرة عن مختبرات معتمدة تُثبت الامتثال الفعلي لكل بند من هذه البنود.

رابعاً: تطبيقات الكابل في منظومة الأوناش الحديثة

تتنوع أوناش المناولة في الموانئ الحديثة وتختلف متطلباتها التشغيلية، لكنها تشترك جميعها في الحاجة إلى كابل مرن مقاوم للالتواء للأوناش المتحركة يُحقق أعلى معايير الموثوقية.

أوناش STS (Ship-to-Shore) هي أضخم هذه المعدات وأكثرها تعقيداً، تعمل على الأرصفة البحرية لنقل الحاويات بين السفن والشاطئ. يُمثّل الكابل هنا كابل التغذية الرئيسي الذي يجمع بين متطلبات الجهد العالي والمرونة اللازمة لاستيعاب حركة الونش على المسارات الطويلة. أي انقطاع في هذا الكابل يعني توقف الرصيف بأكمله، وهو ما يجعل اختيار كابل تغذية للرافعات STS المناسب قراراً استراتيجياً لا تقنياً فحسب.

أوناش RMG (Rail Mounted Gantry) وأوناش ERTG (Electric Rubber Tyred Gantry) تعمل في ساحات التخزين وتتميّز بتنقلها المستمر على مسارات طويلة، مما يعني أن كابل التغذية يُعيد اللف وينسحب بشكل دائم وبإيقاع سريع. هذا بالضبط هو التطبيق الأصعب الذي يظهر فيه الفارق الحقيقي بين الكابل المتخصص وغيره، إذ تتراكم الإجهادات بمرور الوقت في الكابلات غير المُصمَّمة لهذا الغرض لتنتهي بأعطال يصعب التنبؤ بتوقيتها.

أما أوناش ASC وARMG التي تُمثّل جيل التشغيل الآلي الكامل، فإنها تفرض معادلة مختلفة تماماً: لا يمكن وقف الإنتاج لإجراء صيانة طارئة، ولا يوجد مشغّل بشري يلاحظ بدايات التدهور ويُبلّغ عنها. في هذا السياق، يُصبح اختيار كابل ألماني بمعايير DIN VDE 025 لأعمال الرفع قرارَ ضمان جودة حقيقياً يُترجم مباشرةً إلى معدل توافر المعدة (Availability Rate).

خامساً: الأخطاء الشائعة في اختيار كابلات الأوناش وكيف تتجنبها

يُفيد إحصاء أسباب فشل الكابلات في المشاريع الصناعية أن الغالبية العظمى من حالات التعطل المبكر ترجع إلى أخطاء في مرحلة الاختيار، لا إلى قصور في جودة التصنيع.

أول هذه الأخطاء وأكثرها شيوعاً هو الاكتفاء بمطابقة الجهد الاسمي للكابل مع متطلبات الشبكة، دون أي اعتبار للمتطلبات الميكانيكية. مهندس يختار كابلاً بجهد 6.6 كيلوفولت لتطبيق RMG دون التحقق من معاملات مرونته وعدد دورات الانحناء المضمونة يرتكب خطأً منهجياً ستظهر عواقبه خلال الأشهر الأولى من التشغيل.

الخطأ الثاني هو استخدام كابل مُخصَّص للتطبيقات الثابتة في تطبيقات إعادة اللف المتحركة، وهو ما يحدث أحياناً بدافع توفير التكاليف أو عدم توافر البديل في الوقت المناسب. الكابلات الثابتة تُصمَّم لتتحمّل الجهد والتيار دون إجهادات ميكانيكية متكررة، وعندما تتعرض لعشرات الدورات يومياً على بكرات اللف، يبدأ عزل XLPE الجامع نسبياً في التشقق من نقاط الضغط، ويتراكم التلف حتى يصل إلى مرحلة الانهيار الكهربائي.

الخطأ الثالث هو إهمال حساب نصف قطر الانحناء عند تصميم أدلة الكابل وحواجز التوجيه. يفترض بعض المصمّمين أن أي كابل مرن يتحمّل أي درجة من الانحناء، وهو افتراض خاطئ تماماً. كل كابل له حدّ أدنى من نصف القطر لا يمكن تجاوزه دون تدهور فوري أو تراكمي، وهو حدٌّ ينبغي أن يُبنى عليه التصميم الميكانيكي لمسار الكابل.

الخطأ الرابع يتعلق بتجاهل السرعة كمتغير مستقل في الاختيار. كابل مناسب لسرعة متر واحد في الثانية قد لا يُجدي عند رفع السرعة إلى ثلاثة أمتار، لأن الإجهادات الديناميكية تتصاعد بشكل غير خطي مع السرعة. ينبغي دائماً إخبار المورد بالسرعة القصوى التشغيلية والحصول على تأكيد خطي بملاءمة الكابل لها.

الخطأ الخامس هو تجاهل التحقق من مصدر الكابل وشهاداته القياسية. في سوق المواد الكهربائية، يُوجد فارق شاسع بين كابل يحمل شهادات اختبار حقيقية صادرة عن مختبرات معتمدة وآخر يكتفي بطباعة أرقام المعايير على غلافه. كابل HEPR المرن الحقيقي المستوفي لمتطلبات VDE 025 يمر بمنظومة اختبارات صارمة تشمل اختبارات الانحناء المتكرر، ومقاومة الحرارة، والسيولة الكيميائية، والعزل الكهربائي تحت الجهد العالي.

سادساً: سؤال وجواب مع مهندس المشروع

السؤال: نحن بصدد تجهيز ميناء حاويات جديد في منطقة خليجية، وتشمل المنظومة أوناش STS وERTG بجهد تشغيلي 11 كيلوفولت وسرعات إعادة لف تصل إلى 2.5 متر في الثانية. هل يكفي اختيار كابل XLPE متوسط الجهد عالي الجودة لهذا التطبيق؟

الجواب: باختصار مباشر: لا، وهذا الاختيار سيكلّفك كثيراً على المدى البعيد. كابلات XLPE، حتى عالية الجودة منها، مُصمَّمة في جوهرها للتطبيقات شبه الثابتة. مشكلتها الأساسية في تطبيقك ستكون مزدوجة: أولاً، مادة العزل أقل مرونة عند الحرارة العالية التي ستسودها بيئة الخليج صيفاً، مما يرفع معدل التشقق عند نقاط الانحناء المتكرر. وثانياً، غياب طبقة مقاومة الالتواء يعني أن الكابل سيبدأ في تراكم التواء داخلي بعد آلاف الدورات، تراكم لا يُمكن رؤيته بالعين المجردة لكنه يُضعف البنية الداخلية تدريجياً. في بيئة تطبيقك بالتحديد، حيث تصل درجات الحرارة الصيفية إلى ما يقارب 50°C مع سرعات لف عالية، فإن كابل طاقة متوسط الجهد لموانئ الحاويات من نوع (N) TSCGEWÖU وفق VDE 025 هو الخيار الذي يُحقق توازن الأداء والموثوقية والعمر الافتراضي الطويل. التكلفة الأولية الأعلى ستُعوَّض بشكل كامل من خلال تقليص التوقفات غير المخططة وإطالة الفترة بين عمليات الاستبدال.

خاتمة: الاختيار الصحيح اليوم يُوفّر الكثير غداً

في نهاية المطاف، قرار اختيار الكابل الكهربائي لمنظومة الأوناش ليس قراراً تقنياً بحتاً، بل هو قرار اقتصادي واستراتيجي يؤثر في تكلفة دورة حياة المشروع بأكملها. مهندس المشروع الذي يختار كابلاً صُمِّم لتطبيقات إعادة اللف في الأوناش العالية السرعة بناءً على منهجية علمية واضحة يُحقق ثلاث فوائد متراكمة: عمر افتراضي أطول يُقلّص تكاليف الاستبدال، وتوقفات أقل تعني إنتاجية أعلى، وموثوقية أكبر تعني رضا أعمق لأصحاب المشاريع.

إن اعتماد كابل الطاقة المرن متوسط الجهد (N) TSCGEWÖU المُعتمَد وفق معايير VDE الألمانية الصارمة هو استثمار في الجودة يُترجم نفسه إلى أرقام حقيقية في تقارير التشغيل السنوية. للاطلاع على المواصفات التقنية الكاملة ومتطلبات مشروعك بالتفصيل، تواصل مع فريقنا الهندسي المتخصص للحصول على الكتالوج التقني الشامل أو استشارة مُخصَّصة لمشروعك.
