كابل (N) TSCGEWÖU ES3 – الحل الأمثل لكابلات البكرات عالية الجهد في التطبيقات الصناعية الثقيلة

مقدمة

في عالم الصناعة الثقيلة وموانئ الشحن والمناولة، تُعدّ الكابلات الكهربائية شريان الحياة لمنظومة التشغيل بأكملها. ومع تزايد متطلبات الأداء وقسوة بيئات العمل، باتت الحاجة ماسّة إلى كابلات تجمع بين المرونة الفائقة والمتانة العالية والأمان المُدمج في آنٍ واحد.

يأتي كابل (N) TSCGEWÖU ES3 ليكون الإجابة التقنية الشاملة على هذه المتطلبات، إذ صُمِّم خصيصاً لتطبيقات أنظمة البكرات في رافعات الموانئ والمعدات الصناعية الثقيلة. وتجدر الإشارة إلى أن هذا الكابل يأتي في نسختين: النسخة الأساسية (N) TSCGEWÖU ES3 والنسخة المحسّنة (N) TSCGEWÖU ES3-FO التي تُضيف ميزة منخفضة الدخان والخالية من الهالوجين (LSZH) لمستويات أمان أعلى. كلتا النسختين مصنّعتان وفق المعايير الأوروبية الصارمة DIN VDE، مما يجعلهما خياراً مُفضّلاً في الأسواق الصناعية العالمية والخليجية على حدٍّ سواء.

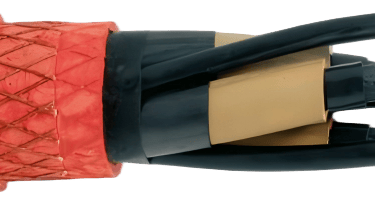

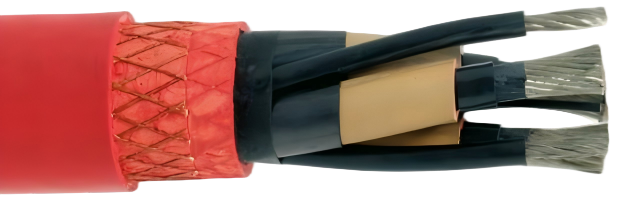

أولاً: البنية الداخلية وتصميم الكابل

يبدأ التميّز في كابل (N) TSCGEWÖU ES3 من الداخل، حيث تعكس كل طبقة من طبقاته قراراً هندسياً مدروساً لضمان الأداء الأمثل في ظروف الحركة المستمرة.

الموصل النحاسي عالي المرونة: يُستخدم في هذا الكابل موصل نحاسي مرن يتجاوز متطلبات الفئة الخامسة وفق معيار DIN VDE EN 60228 / VDE 0295 / HD 620 S2، وهي الفئة المخصصة للكابلات ذات الحركة الدائمة. يُتيح هذا التصميم للكابل تحمّل دورات الانثناء المتكررة دون أن يتعرض الموصل للتعب المعدني أو الكسر التدريجي، وهي مشكلة شائعة في الكابلات القياسية المستخدمة بشكل خاطئ في أنظمة البكرات.

طبقة العزل من HEPR: تعتمد الطبقة العازلة على مطاط الإيثيلين والبروبيلين عالي الأداء (High Ethylene Propylene Rubber)، المعروف بقدرته على الحفاظ على خصائصه الكهربائية والميكانيكية عبر نطاق واسع من درجات الحرارة، من -40°C تشغيلاً في البيئات الباردة القاسية، وحتى +80°C في البيئات الصناعية الحارة. كما تُحيط بالعزل طبقة نصف موصلة (Semi-conductive layer) تُوزّع الحقل الكهربائي بانتظام وتمنع تكوّن نقاط تركيز الإجهاد الكهربائي.

الغلاف الداخلي عالي الأداء: يُوفّر الكابل غلافاً داخلياً يفوق في خصائصه الفئة GM1b من حيث مقاومة التشوّه الميكانيكي والاحتكاك الداخلي، مما يُقلّل من التآكل الذاتي بين المكونات أثناء حركة البكرة.

الغلاف الخارجي من بولي كلوروبرين (Polychloroprene): يُغلّف الكابل من الخارج مطاط البولي كلوروبرين المكافئ للمعيار 5GM5، وهو مادة مثبتة الأداء في أشد بيئات العمل قسوةً. يتميز هذا المطاط بمقاومته الاستثنائية للالتوار والاحتكاك الخارجي، وكذلك مقاومته للزيوت والمذيبات الصناعية والأشعة فوق البنفسجية والماء، فضلاً عن قدرته على تحمّل الضربات والصدمات الميكانيكية.

نظام الحماية من الالتواء (Anti-torsion Design): يُمثّل هذا العنصر نقطة الفارق الحقيقية في تصميم الكابل، إذ تم بناء هيكله الداخلي بزوايا لفٍّ محسوبة بدقة تُلغي التأثيرات التراكمية للالتواء خلال حركة البكرة، مما يُطيل عمر الكابل بشكل ملحوظ مقارنةً بالكابلات التقليدية.

ثانياً: المواصفات التقنية والمواد – الأداء في الأرقام

يتوفر كابل (N) TSCGEWÖU ES3 بمستويات جهد متعددة لتلبية متطلبات التطبيقات المختلفة:

• 3.6/6 ك.ف – للتطبيقات الصناعية متوسطة الجهد

• 6/10 ك.ف – للأنظمة الأكثر طلباً في المصانع والموانئ

• 8.7/15 ك.ف – لتطبيقات التوزيع الصناعي الثقيل

• 12/20 ك.ف – للمنشآت والبنية التحتية الكبرى

تُجسّد هذه المرونة في التصنيع قدرة المُصنِّع على تلبية متطلبات المشاريع الكبرى المتباينة دون الحاجة إلى حلول ترقيعية، مما يُبسّط عملية المشتريات ويُقلّل من التكاليف اللوجستية.

من حيث مقاومة العوامل البيئية، يتمتع الكابل بحماية شاملة تشمل: مقاومة التآكل الكيميائي والتعرض للزيوت الصناعية والمذيبات، والصمود أمام الأشعة فوق البنفسجية مما يجعله مناسباً للتركيب في الهواء الطلق، إضافةً إلى عزله التام ضد الرطوبة والماء في بيئات الموانئ البحرية. وتتوافق هذه المواصفات مع اشتراطات المعيار DIN VDE 250 الجزء 813 وVDE 0298-4 الخاصة بالكابلات المرنة عالية الجهد.

ثالثاً: التطبيقات الصناعية – أين يُثبت هذا الكابل جدارته؟

رافعات الموانئ (Port Cranes)

تُشكّل رافعات الموانئ بيئة الاختبار الأكثر تحدياً لأي كابل كهربائي. تتعرض الكابلات فيها لآلاف دورات الرفع والخفض يومياً، في ظل ملوّحة البحر والرطوبة العالية وتقلبات الحرارة. وقد أثبت كابل (N) TSCGEWÖU ES3 موثوقيته في هذه البيئة بفضل غلافه الخارجي المقاوم للملوحة والرطوبة، وتصميمه المضاد للالتواء الذي يتلاءم مع الحركة الدائرية للبكرات.

أنظمة التغذية الطرفية (End-feed Reels)

في هذه الأنظمة يُغذَّى الكابل من طرفه، مما يُولّد ضغطاً ميكانيكياً مضاعفاً عند نقطة التوصيل. يتحمّل (N) TSCGEWÖU ES3 هذا الضغط بفضل قوة شدّه المُصنِّعة والمحسوبة لضمان عدم حدوث انزلاق أو تمدد مفرط في نقطة التغذية.

أنظمة التغذية المركزية ذات السرعات البطيئة والمتوسطة

تنتشر هذه الأنظمة في مستودعات التصنيع والمنشآت اللوجستية الكبرى، حيث تعمل الكابلات بحركة بطيئة ومنتظمة لفترات طويلة. يُوفّر الكابل في هذا السياق أداءً ثابتاً وموثوقاً دون أي اهتزازات أو تذبذبات كهربائية تُؤثر على دقة الأنظمة الإلكترونية المتصلة.

المعدات الثقيلة في قطاع التعدين والصناعة

تُستخدم رافعات التعدين والمعدات الصناعية الثقيلة في بيئات تتراكم فيها الأتربة والشحوم والمواد الكيميائية، وكابل (N) TSCGEWÖU ES3 مُصمَّم بطبيعته للنجاح في هذه الظروف.

رابعاً: مقارنة مع الكابلات القياسية التقليدية

يُطرح السؤال التالي في كثير من مشاريع التوريد: لماذا لا نستخدم كابلاً قياسياً بتكلفة أقل؟

الإجابة التقنية واضحة وحاسمة، وتتضح عند المقارنة المباشرة بين الخيارين على عدة محاور.

على صعيد تحمّل دورات الانثناء، تعجز الكابلات القياسية عن الصمود أمام آلاف الدورات اليومية التي تفرضها أنظمة البكرات، وسرعان ما تظهر فيها تشققات في الموصل وتدهور في العزل. في المقابل، صُمِّم (N) TSCGEWÖU ES3 أصلاً لهذا النوع من الحركة المستمرة، بموصل يتجاوز الفئة الخامسة وغلاف يستوعب الانثناء المتكرر دون تراكم للإجهاد.

أما على صعيد مقاومة الالتواء، فالكابلات التقليدية تفتقر إلى أي آلية حماية من التأثيرات التراكمية للالتواء، مما يؤدي إلى فك ضفائر الموصل وتلف البنية الداخلية بالتدريج. بينما يُدمج (N) TSCGEWÖU ES3 نظام حماية من الالتواء بزوايا لفٍّ محسوبة هندسياً تُلغي هذه التأثيرات من جذورها.

وفيما يخص الغلاف الخارجي، تعتمد الكابلات القياسية على PVC عادي يُصبح هشاً مع الزمن ويتشقق تحت تأثير الأشعة فوق البنفسجية والزيوت الصناعية. أما غلاف البولي كلوروبرين الصناعي المُستخدم في هذا الكابل فيُقدّم مقاومة مُعتمدة ومُختبرة للزيوت والكيماويات والرطوبة والتعرض الجوي الطويل.

ومن حيث نطاق درجات الحرارة، تعمل الكابلات القياسية عادةً في نطاق يتراوح بين 0°C و**+70°C**، وهو نطاق غير كافٍ للبيئات الصناعية المتطرفة. في حين يتمتع (N) TSCGEWÖU ES3 بنطاق موسّع يبدأ من -40°C وصولاً إلى +80°C، مما يجعله صالحاً للعمل في المناخات الباردة القاسية كموانئ شمال أوروبا والمناخات الحارة كموانئ الخليج العربي على حدٍّ سواء.

وعلى مستوى معايير التصنيع، تخضع الكابلات القياسية لمواصفات عامة لا تُراعي خصوصية تطبيقات البكرات، في حين يلتزم (N) TSCGEWÖU ES3 بمعيار DIN VDE 250 الجزء 813 المُخصَّص تحديداً لهذا النوع من الكابلات المرنة عالية الجهد.

وفي المحصّلة، يُفضي الفارق في العمر الافتراضي إلى نتيجة اقتصادية حاسمة: الكابل القياسي يُحقق وفراً وهمياً في الشراء الأولي، لكنه يُولّد تكاليف صيانة متكررة وتوقفات مفاجئة تُكلّف المنشآت الصناعية أضعاف مضاعفة لهذا الفرق. ويُثبت تحليل تكلفة التملّك الإجمالية (Total Cost of Ownership) أن الاستثمار في كابل متخصص كـ (N) TSCGEWÖU ES3 يُحقق عائداً اقتصادياً وفنياً أعلى بكثير على المدى البعيد.

خامساً: نسخة LSZH – كابل (N) TSCGEWÖU ES3-FO

مع تصاعد اشتراطات الأمان البيئي والسلامة من الحرائق في المنشآت الصناعية الحديثة، برزت الحاجة إلى نسخة مُطوَّرة تجمع بين أداء الكابل الأصلي ومتطلبات السلامة المشددة.

تُقدّم نسخة (N) TSCGEWÖU ES3-FO مزايا إضافية تشمل:

خاصية LSZH (Low Smoke Zero Halogen): عند التعرض للحريق، لا يُصدر الكابل دخاناً كثيفاً ولا غازات الهالوجين السامة. هذه الخاصية ليست ترفاً بل ضرورة في البيئات ذات التجمعات البشرية كمستودعات الموانئ وقاعات التشغيل، حيث يُمثّل الدخان السام الناجم عن احتراق الكابلات التقليدية خطراً على حياة العمال.

مقاومة انتشار اللهب: لا يُسهم الكابل في انتشار الحريق على امتداد مسار الكبل، وهو متطلب أساسي في الأنظمة الرأسية كرافعات الأبراج.

التوافق مع الأنظمة البيئية: تفرض كثير من الموانئ والمطارات والمنشآت ذات الشهادات البيئية معايير صارمة للمواد المستخدمة، ونسخة FO تُلبّي هذه الاشتراطات بامتياز، مما يُسهّل عملية الحصول على الموافقات والتراخيص اللازمة.

سادساً: القيمة الهندسية – الاستثمار في الموثوقية والسلامة

من منظور هندسة الصيانة، يُقيَّم الكابل الجيد بثلاثة معايير رئيسية: العمر الافتراضي، والموثوقية التشغيلية، ومستوى الأمان.

العمر الافتراضي: بفضل الموصل المرن الفائق والغلاف الخارجي من البولي كلوروبرين، يُحقق (N) TSCGEWÖU ES3 عمراً تشغيلياً يفوق نظيره من الكابلات القياسية بمرات عديدة في بيئات البكرات، مما يُقلّل من تكرار دورات الاستبدال ويُخفّض تكاليف الصيانة الدورية.

الموثوقية التشغيلية: تعني الموثوقية في السياق الصناعي صفر توقفات غير مخطط لها. كل ساعة توقف في رافعة ميناء تعني خسارة مباشرة في الشحنات والإيرادات. الكابل المُصمَّم وفق المعايير الصحيحة يُزيل هذا العامل من معادلة المخاطر التشغيلية.

مستوى الأمان: الانهيار المفاجئ للكابل في أنظمة رفع الحِمل الثقيل قد يُؤدي إلى كوارث بشرية ومادية. التصميم المُتوافق مع DIN VDE يضمن أن الكابل يعمل ضمن هوامش أمان محسوبة ومُختبرة، مما يُحوّله من مجرد موصل للكهرباء إلى عنصر أمان في المنظومة الكاملة.

سابعاً: معايير الجودة والتصنيع

يخضع إنتاج كابل (N) TSCGEWÖU ES3 لمنظومة معايير دولية صارمة تشمل:

• DIN VDE 250 – الجزء 813: المرجع الأساسي للكابلات المرنة عالية الجهد في أنظمة البكرات، ويحكم متطلبات المرونة ومقاومة الالتواء والحرارة.

• DIN VDE EN 60228 / VDE 0295 / HD 620 S2: تُنظّم تصنيف الموصلات وتضمن أن الموصل المُستخدم مُعتمد للحركة الدائمة.

• VDE 0298-4: يُحدد أنظمة التركيب وشروط الاستخدام للكابلات المرنة.

هذه المنظومة المتكاملة من المعايير تُعطي المهندس المشتري ضماناً موضوعياً وقابلاً للقياس بأن المنتج الذي يُوصي به يُلبّي أعلى متطلبات الجودة الأوروبية، وهو ما يُسهّل أيضاً عملية التدقيق الفني للمشاريع الكبرى.

ثامناً: أسئلة وأجوبة – من المهندس إلى المهندس

س: هل يمكن استخدام الكابل في التطبيقات الخارجية المعرّضة لأشعة الشمس المباشرة؟

ج: نعم، الغلاف الخارجي من البولي كلوروبرين مُعالج بمثبّتات الأشعة فوق البنفسجية، مما يمنع التشقق والتحلل الضوئي على المدى الطويل. استُخدم الكابل بنجاح في موانئ منطقة الخليج ومناخاتها الحارة.

س: ما الفرق العملي بين الفئة 5 والفئة الأعلى التي يُوفرها هذا الكابل؟

ج: الفئة 5 تُحدد الحد الأدنى لعدد الأسلاك النحاسية في الموصل. الكابل الحاضر يتجاوز هذا الحد بتوفير موصل بأسلاك أدق وأكثر عدداً، مما يُعني مرونة أعلى وقدرة أكبر على تحمل الانثناءات المتكررة دون تعب معدني. في التطبيق العملي، هذا يُترجَم إلى حياة تشغيلية أطول بكثير.

س: هل النسخة ES3-FO أثقل أو أقل مرونة بسبب خاصية LSZH؟

ج: التطور في مواد LSZH أتاح تحقيق الخاصيتين معاً دون تنازلات. نسخة ES3-FO تحتفظ بمرونة شبه مماثلة للنسخة الأصلية، مع هامش بسيط في الوزن لا يُؤثر على حسابات نظام البكرات.

س: ما هو الحد الأقصى لسرعة الحركة المُوصى به في أنظمة البكرات؟

ج: صُمِّم الكابل للأنظمة ذات السرعات البطيئة والمتوسطة. للتطبيقات ذات السرعات العالية جداً، يُوصى بالتشاور مع المهندسين المتخصصين لتحديد أقطار البكرات الدنيا ومعاملات الحمل المناسبة وفق متطلبات المشروع.

س: كيف يُمكن تخزين الكابل قبل التركيب في مناخات حارة ورطبة كالخليج؟

ج: يُوصى بالتخزين في مستودعات مُظلّلة بعيداً عن التعرض المباشر للشمس والمطر، ضمن نطاق درجات حرارة يتراوح بين +5°C و**+50°C**، مع الحفاظ على البكرات في وضع رأسي لمنع الانضغاط غير المتساوي.

خاتمة

يُمثّل كابل (N) TSCGEWÖU ES3 تجسيداً لمبدأ الهندسة الذكية: تصميم المنتج وفق التطبيق، لا العكس. في عالم تُكلّف فيه التوقفات غير المخطط لها الملايين، وتُشكّل فيه السلامة التزاماً قانونياً وأخلاقياً، لا مجال للمساومة على جودة الكابلات المستخدمة في أنظمة الرفع الحيوية.

سواء كنت تعمل على مشروع ميناء جديد، أو تُجدّد منظومة رافعات قائمة، أو تُصمّم نظام تغذية كهربائية لمصنع كبير، فإن (N) TSCGEWÖU ES3 يُوفّر الأداء والموثوقية والامتثال للمعايير التي يستحقها مشروعك.

للاستفسار عن المواصفات التفصيلية أو طلب عرض سعر مُخصص، تواصل مع فريقنا الهندسي المتخصص الذي يُقدّم الدعم الفني من مرحلة الاختيار وحتى التركيب والتشغيل.
