كابل (N)SHTOEU-J FO: كابل اللف المطاطي منخفض الجهد للمعدات الصناعية الثقيلة

١. لماذا تُعدّ كابلات اللف شريان الحياة في المعدات الصناعية المتحركة؟

في بيئات التشغيل الصناعي الثقيل، تواجه كابلات الطاقة المستخدمة مع الرافعات والمعدات المتحركة ظروفاً قصوى لا تتحملها الكابلات التقليدية. فالكابل في هذه التطبيقات ليس مجرد موصّل للكهرباء، بل هو عنصر ميكانيكي متحرك يتعرض باستمرار للشدّ والالتواء والانثناء المتكرر.

تُمثّل أنظمة اللف (Cable Reeling Systems) الحل الهندسي لتزويد المعدات المتحركة بالطاقة الكهربائية دون قيود على الحركة. غير أن نجاح هذه الأنظمة يتوقف كلياً على جودة الكابل المستخدم واحترامه للمتطلبات الميكانيكية والكهربائية الصارمة.

أبرز التحديات التي تواجه كابلات المعدات المتحركة:

• الإجهاد الميكانيكي المتواصل الناجم عن الشدّ الديناميكي أثناء التشغيل

• الالتواء المتكرر في كل اتجاه خلال دورات اللف والفكّ

• الانثناء المستمر على بكرات ذات أقطار صغيرة نسبياً

• التعرض للزيوت الصناعية والمذيبات والتلوث البيئي

• درجات الحرارة المتطرفة بين -30°C في الشتاء وأكثر من +60°C في البيئات الصناعية

• التعرض الدائم للأشعة فوق البنفسجية في التطبيقات الخارجية

🔑 كلمات مفتاحية: كابل لف للرافعات، reeling cable for cranes، كابل طاقة مرن للمعدات المتحركة، cable reel system

٢. ما هو كابل (N)SHTOEU-J FO وماذا يميّزه؟

كابل (N)SHTOEU-J FO هو كابل طاقة مطاطي منخفض الجهد مُصمَّم تحديداً لأنظمة اللف الصناعية وفق المعيار الألماني DIN VDE 0250-814، وهو المعيار الأكثر صرامةً ومرجعيةً في هذا المجال على مستوى العالم.

ما يُفرّق هذا الكابل عن المنافسين هو دمجه لوظيفتين محوريتين في بنية واحدة متكاملة: نقل الطاقة الكهربائية بكفاءة عالية، ونقل البيانات عبر ألياف بصرية مدمجة اختيارياً. هذا التصميم الهجين يُلغي الحاجة إلى مسارات كابلات متعددة ويُبسّط البنية التحتية للمعدات الثقيلة.

يُستخدم هذا الكابل في التطبيقات التي تجمع بين حمل شدّي ديناميكي مرتفع وإجهاد التوائي متكرر في آنٍ واحد، وهو المزيج الذي يُعجز معظم كابلات السوق التقليدية.

🔑 كلمات مفتاحية: low voltage reeling cable، crane reeling cable، DIN VDE 0250-814 cable، fiber optic reeling cable

٣. المواصفات الفنية الكاملة للكابل

المعاملات الكهربائية

الجهد المقنّن (Uo/U) هو 0.6/1 kV، وأقصى جهد تشغيلي مسموح به في أنظمة التيار المتردد AC هو 0.7/1.2 kV، وفي أنظمة التيار المستمر DC يبلغ 0.9/1.8 kV. جهد الاختبار يصل إلى 3.5 kV، وتُحسب قدرة حمل التيار وفق DIN VDE 0298-4 جدول 15 مع تطبيق معاملات التخفيض الحرارية وتلك الخاصة باللف.

المعاملات الحرارية

في حالة التركيب الثابت، يعمل الكابل ضمن نطاق -40°C إلى +80°C. أما في تشغيل اللف والفكّ المستمر فيكون النطاق -30°C إلى +80°C. أقصى درجة حرارة مسموحة للموصّل هي 90°C، وعند حالات القصر الكهربائي تتحمل البنية الداخلية حتى 250°C دون تدهور هيكلي دائم.

المعاملات الميكانيكية

الحمل الشدّي المسموح يبلغ 15 N/mm² في الحالة الثابتة ويرتفع إلى 30 N/mm² في الحالة الديناميكية. الإجهاد الالتوائي المحتمل يصل إلى ±25 درجة لكل متر من طول الكابل. سرعة اللف القصوى المدعومة هي 180 متراً في الدقيقة.

أنصاف أقطار الانحناء

في التركيب الثابت يُشترط ألا يقل نصف قطر الانحناء عن 4 أمثال قطر الكابل. في تطبيقات اللف على البكرات الرئيسية يرتفع الحد الأدنى إلى 6 أمثال. عند بكرات الانحراف (Deflection Pulleys) يكون الحد 7.5 أمثال قطر الكابل. والمسافة الدنيا لتغيير الاتجاه بصيغة S-type يجب ألا تقل عن 20 مثلاً لقطر الكابل.

🔑 كلمات مفتاحية: cable bending radius، cable reel design، crane cable installation، reeling speed

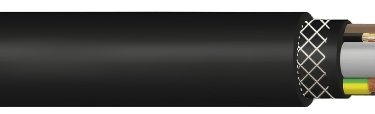

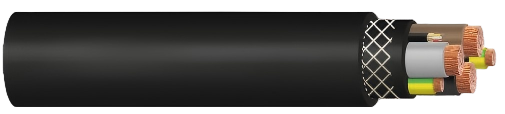

٤. تصميم وهيكل الكابل: كل طبقة لها غرض

التميّز الحقيقي لكابل (N)SHTOEU-J FO لا يكمن في مواصفاته الورقية فحسب، بل في التصميم الهندسي الدقيق لكل طبقة من طبقاته. فهذا الكابل بُني كمنظومة متكاملة حيث تؤدي كل مكوّنة وظيفةً محددة تخدم الأداء الكلي في ظروف الإجهاد القصوى.

الموصّل الرئيسي

يُصنع الموصّل من أسلاك نحاسية خالصة، مجدولةً بدقة عالية وفق فئة Class 5 المنصوص عليها في معيار IEC 60228. هذه الفئة تعني كثافة تجديل استثنائية توفر مرونةً فائقة تمنع التكسّر الداخلي حتى بعد عشرات الآلاف من دورات الانثناء، وهو ما تعجز عن تحقيقه الكابلات من فئة Class 1 أو Class 2 التقليدية.

العزل بمطاط HEPR

يُعزل كل موصّل بمطاط HEPR وهو اختصار لـ High Elongation Poly Rubber، أي مطاط إيثيلين-بروبيلين عالي التمدد. يتميز بمعامل تمدد يتجاوز 400% قبل الكسر، ومقاومة عالية للحرارة الجافة والرطبة. هذا النوع من العزل يحتفظ بخصائصه الكهربائية والميكانيكية حتى عند درجات الحرارة القصوى للتشغيل، على عكس PVC الذي يُصبح هشاً في البرد ولزجاً في الحرارة.

الغلاف الداخلي ومادة الحشو

يُحيط بمجموعة الموصّلات غلافٌ داخلي من المطاط الثقيل الصناعي بجودة 5GM5 وفق DIN VDE 0207-21، يملأ الفراغات البينية بالكامل. هذا التصميم الحشوي يمنع انتقال الضغط الموضعي إلى الموصّلات الداخلية ويوزع إجهاد الانثناء بالتساوي عبر المقطع الكامل للكابل، مما يُطيل عمره التشغيلي بشكل ملحوظ.

التعزيز المحيطي

طبقة فريدة من خيوط مصنّعة بتقنية التضفير المتناظر (Braiding)، موضوعة في رابطة كيميائية مع الغلافين الداخلي والخارجي عبر عملية التكليس (Vulcanization). هذه الطبقة تتولى استيعاب الجزء الأكبر من قوى الشدّ الديناميكية وتحولها عن الموصّلات الحساسة، وهي ما يجعل الكابل قادراً على تحمل 30 N/mm² ديناميكياً بثقة.

الغلاف الخارجي المطاطي المقاوم

غلاف خارجي من المطاط الثقيل 5GM5 بلونٍ أسود قياسي يحقق مقاومةً استثنائية على ثلاثة محاور: مقاومة الزيوت والمذيبات الصناعية وفق DIN EN/IEC 60811-404، ومقاومة الأشعة فوق البنفسجية للتطبيقات الخارجية طويلة الأمد، ومقاومة الاشتعال وتحديد انتشار اللهب وفق معيار DIN EN/IEC 60332-1-2.

عنصر الألياف البصرية — الميزة التنافسية

في الفراغ الثالث بين المجموعات الرئيسية يُوضع عنصر الألياف البصرية الاختياري. يتوفر بثلاثة أنواع رئيسية: الألياف أحادية الوضع E9/125 وفق ITU-T G.652 D وتضعيفها الأقصى 0.5 dB/km عند 1310 nm، والألياف متعددة الأوضاع G50/125 من نوع OM2 إلى OM4 بتضعيف أقصى 3.0 dB/km عند 850 nm، والألياف متعددة الأوضاع G62.5/125 بتضعيف أقصى 3.5 dB/km عند 850 nm. يتوفر الكابل بخيار 12 ليفة أو 24 ليفة، مع إمكانية تخصيص التركيبات حسب الطلب.

🔑 كلمات مفتاحية: rubber crane cable، heavy duty rubber cable، oil resistant industrial cable، HEPR insulation، hybrid power fiber optic cable

٥. الرافعات والمعدات المتحركة المدعومة

صُمِّم هذا الكابل ليتوافق مع جميع أنواع أنظمة اللف المستخدمة في الصناعة الثقيلة، مع القدرة على التكيّف مع طبيعة الحركة لكل معدة.

رافعات الموانئ والبنية التحتية البحرية

رافعات Ship-to-Shore المعروفة بـ STS تتطلب كابلات بطول يصل إلى مئات الأمتار مع سرعات لف مرتفعة وحمل شدّي ثقيل. رافعات RTG أو Rubber-Tyred Gantry تعمل في بيئات مفتوحة بتعرض مباشر لعوامل الطقس ومياه الأمطار. رافعات RMG أو Rail-Mounted Gantry تُعاني من إجهاد ميكانيكي دوري منتظم بمسارات ثابتة تتكرر آلاف المرات يومياً.

معدات مناولة المواد السائبة

معدات Stackers وReclaimers هي معدات ضخمة ذات ذراع ممتدة متحركة في محورين أو ثلاثة في آنٍ واحد، وتُمثّل أحد أصعب بيئات التشغيل للكابلات بسبب تراكب الإجهادات. حفارات Bucket Wheel العملاقة في صناعة التعدين تتطلب كابلات بأطوال ضخمة جداً مع تحمّل مستمر للاهتزازات والغبار. معدات Ship Loaders وUnloaders تجمع بين تغيّر المسافة وتغيّر الزاوية في كل دورة تشغيل.

أنواع أنظمة اللف المتوافقة

البكرات أحادية الحلزون Mono-Spiral Reels هي الأبسط والأكثر شيوعاً في الرافعات المتوسطة، وتُناسب الكابلات ذات الأقطار المتوسطة. البكرات الأسطوانية Cylindrical Reels مخصصة للكابلات الطويلة في الموانئ الكبرى وتستلزم دقة عالية في توزيع اللف. البكرات ذاتية اللف بالزنبرك Spring-Operated Reels تُستخدم للمعدات ذات الحركة المحدودة والمتكررة وتفرض إجهاداً إضافياً ثابتاً.

🔑 كلمات مفتاحية: cable for container cranes، stacker reclaimer cable، port crane cable، RTG cable، STS crane cable

٦. المقارنة مع الكابلات التقليدية: لماذا لا يكفي الكابل العادي؟

من الناحية الهندسية، استخدام كابل PVC أو XLPE تقليدي في تطبيقات اللف الصناعي لا يُعدّ خياراً اقتصادياً بل هو قرار خاطئ تقنياً ينتهي حتماً بعطل مُبكّر ومُكلف.

على صعيد مرونة الموصّل، يستخدم الكابل المتخصص فئة Class 5 ذات المرونة القصوى، بينما تعتمد الكابلات التقليدية على Class 1 أو Class 2 الأقل مرونةً بكثير. هذا الفارق وحده يعني أن الكابل التقليدي سيُصاب بكسور داخلية في الأسلاك النحاسية خلال أسابيع قليلة من التشغيل في بيئة اللف.

على صعيد مادة العزل، يعتمد (N)SHTOEU-J FO على HEPR الذي يتمدد أكثر من 400% قبل الكسر، بينما تستخدم الكابلات التقليدية PVC أو XLPE ذا مرونة محدودة تجعله عُرضةً للتشقق المبكر عند الانثناء المتكرر.

على صعيد تحمّل الشدّ، الكابل المتخصص مُحدَّد بـ 30 N/mm² ديناميكياً وهو رقم مصمم ومُختبر، أما الكابل التقليدي فلا يُحدَّد له معيار شدّ أصلاً لأنه لم يُصمَّم لهذا الغرض.

على صعيد مقاومة الالتواء، الكابل المتخصص يتحمل ±25 درجة لكل متر باستمرار، بينما الكابل التقليدي قد يُصاب بتلف فوري في العزل عند أول جلسة التواء.

على صعيد نطاق الحرارة، الكابل المتخصص يعمل من -30°C إلى +80°C، مقابل نطاق أضيق بكثير في الكابلات التقليدية التي تبدأ عادةً من 0°C.

على صعيد مقاومة الزيوت، الكابل المتخصص مُعتمد وفق IEC 60811-404، أما الكابلات التقليدية فإما غير مقاومة للزيوت أو ذات مقاومة محدودة غير كافية لبيئات الرافعات.

الخلاصة الهندسية: الكابل التقليدي في تطبيق اللف سيُصاب أولاً بتصدعات في العزل، ثم بكسر الأسلاك الداخلية، وأخيراً بعطل كامل. متوسط عمره لا يتجاوز بضعة أشهر مقابل سنوات من العمر الموثوق للكابل المتخصص.

🔑 كلمات مفتاحية: مقارنة كابلات الرافعات، reeling vs standard cable، crane cable selection

٧. القيمة الهندسية الفعلية: العمر والموثوقية والسلامة

الكلفة الحقيقية للكابل

المهندسون المتمرسون يعرفون أن ثمن الكابل عند الشراء هو أصغر مكوّنات التكلفة الإجمالية. التكلفة الحقيقية تشمل ساعات التوقف الإنتاجي عند الأعطال، وتكاليف الاستبدال والعمالة، وكلفة الحوادث المحتملة، وتدهور إنتاجية المعدات على المدى البعيد. رافعة ميناء متوقفة بسبب عطل كابل قد تُكلّف عشرات الآلاف من الدولارات يومياً في ضوء خسارة الإنتاجية وغرامات التأخير.

المؤشرات القابلة للقياس

الكابل المتخصص يتحمل عشرات الآلاف من دورات اللف الكاملة قبل أي تدهور قابل للقياس في مقاومة العزل أو مقاومة الموصّل. يحتفظ بمقاومة عزل فوق المعدلات الدنيا حتى بعد آلاف ساعات التشغيل في الظروف القصوى. تبقى مقاومة الموصّل الأوهمية مستقرة عند درجات الحرارة القصوى دون ارتفاع يُؤثر على حمل التيار. ولا تُسجَّل خسائر في الإشارة البصرية حتى بعد الانثناء المتكرر للألياف المدمجة.

الاعتمادات الأوروبية الإلزامية

يحمل هذا الكابل اعتمادات تُعدّ إلزامية في أسواق عديدة حول العالم. توجيه الجهد المنخفض LVD 2014/35/EU يضمن الالتزام بمتطلبات السلامة الكهربائية. لوائح منتجات البناء CPR 305/2011 تُلزم بهذا الاعتماد في كثير من التطبيقات الإنشائية الصناعية. متطلبات RoHS 2015/863/EU تُثبت خلوّ الكابل من المواد الخطرة والمقيّدة. ومعيار IEC 60332-1-2 يضمن عدم انتشار اللهب على طول الكابل في حالة نشوب حريق موضعي.

فائدة الألياف البصرية المدمجة

إدماج الألياف البصرية داخل الكابل ليس مجرد رفاهية تقنية بل قرار هندسي ذو مردود اقتصادي واضح. يوفّر مساراً مستقلاً لشبكة التحكم والمراقبة بعيداً عن التداخل الكهرومغناطيسي الذي تُعاني منه كابلات الإشارة التقليدية. يُغني عن مسارات كابلات إشارة إضافية ويُقلّص حجم الحزمة الكلية وتعقيداتها. يدعم بروتوكولات التحكم الصناعي الحديثة مثل Profibus وEtherCAT وEthernet الصناعي بسرعات نقل عالية. ويُبسّط عمليات الصيانة بمسار كابلات موحّد قابل للاختبار والرصد من نقطة واحدة.

🔑 كلمات مفتاحية: crane cable lifespan، industrial cable reliability، LVD certified cable، CPR cable، RoHS crane cable

٨. الأداء في البيئات الصناعية القاسية

تُشير المواصفة الرسمية صراحةً إلى إمكانية الاستخدام غير المقيّد في البيئات الداخلية والخارجية على حدٍّ سواء، مع مقاومة موثّقة للأوزون والأشعة فوق البنفسجية والرطوبة.

البيئات الخارجية الساحلية

في موانئ الخليج العربي وبحر العرب وشرق المتوسط، تتعرض الكابلات لمزيج من الحرارة الشديدة والرطوبة الملحية والأشعة فوق البنفسجية الحادة. الغلاف المطاطي الأسود المقاوم للأوزون والأشعة فوق البنفسجية يمنع التشقق المبكر الذي تعاني منه كابلات PVC في السنوات الأولى من التشغيل الخارجي.

بيئات التعدين والمقالع

الغبار الكثيف والرطوبة المتغيرة والتعرض للزيوت الهيدروليكية والمشحمات وتغيرات درجات الحرارة الحادة بين الليل والنهار، كلها عوامل تتعامل معها بيئة التعدين يومياً. الغلاف المطاطي بجودة 5GM5 صُمِّم خصيصاً لتحمّل التماس الكيميائي مع هذه المواد دون تدهور في الخصائص الميكانيكية أو الكهربائية.

البيئات ذات خطر الحريق

في المرافق الصناعية المغلقة وأرصفة السفن ذات المساحات المقيّدة، يُعدّ سلوك الكابل عند الاشتعال متطلباً أمنياً لا تفاوض فيه. الامتثال لمعيار IEC 60332-1-2 يضمن أن الكابل لن يُحوّل الشرارة الموضعية إلى حريق منتشر على طول مسار التمديد.

🔑 كلمات مفتاحية: outdoor industrial cable، UV resistant cable، oil resistant crane cable، fire resistant cable، port environment cable

٩. دليل الاختيار الهندسي: كيف تختار المقطع الصحيح؟

يتوفر كابل (N)SHTOEU-J FO في مجموعة واسعة من المقاطع تبدأ من 3×16 mm² حتى 3×300 mm²، مع خيارات للألياف البصرية بـ 12 أو 24 ليفة. الاختيار الصحيح يستدعي تقييم أربعة محاور رئيسية.

أولاً: التيار الكهربائي المطلوب

احسب الحمل الكهربائي الفعلي للمعدة وارجع إلى جداول قدرة حمل التيار وفق DIN VDE 0298-4 جدول 15. لا تنسَ تطبيق معامل التخفيض الحراري للكابلات المطاطية الذي يتأثر بدرجة حرارة المحيط وطريقة التركيب وعدد الكابلات في الحزمة.

ثانياً: معاملات تخفيض اللف

تطبيقات اللف تفرض معاملات تخفيض إضافية على قدرة حمل التيار بسبب التسخين الإضافي الناجم عن الانثناء المتكرر وتراكم الكابل فوق بعضه على البكرة. راجع قيم De-rating الخاصة باللف المنصوص عليها في DIN VDE 0298-4 وطبّقها بعناية قبل الاختيار النهائي للمقطع.

ثالثاً: الهندسة الميكانيكية للنظام

حدّد نصف قطر البكرة الرئيسية وبكرات الانحراف وتحقق من أنها تحترم الحدود الدنيا المذكورة في القسم الثالث. احسب fleet angle وهو زاوية الانزياح الجانبي للكابل عن محور البكرة وتأكد أنها ضمن الحدود المسموحة، إذ إن تجاوزها يُضاعف الإجهاد الجانبي على الكابل بشكل كبير. تحقق أيضاً من أن سرعة اللف المطلوبة لا تتجاوز 180 م/دقيقة.

رابعاً: متطلبات نقل البيانات

إذا كانت المعدة تستخدم بروتوكول تحكم يستدعي شبكة بيانات، اختر الألياف البصرية أحادية الوضع E9/125 للمسافات الطويلة التي تتجاوز عدة مئات من الأمتار، واختر الألياف متعددة الأوضاع للمسافات الأقصر. أضف دائماً هامشاً احتياطياً من الليفات غير المستخدمة لتسهيل التوسع المستقبلي.

🔑 كلمات مفتاحية: how to choose crane cable، reeling cable selection، crane cable design، cable current rating، fleet angle

١٠. الخلاصة: الاستثمار في الكابل الصحيح يحمي الاستثمار الأكبر

في قطاع المعدات الصناعية الثقيلة، تكلفة التوقف الإنتاجي لرافعة ميناء أو stacker في منشأة تعدين تُقاس بعشرات الآلاف من الدولارات يومياً. في هذا السياق، كابل (N)SHTOEU-J FO ليس خياراً فاخراً بل هو القرار الهندسي الوحيد المنطقي لمن يفهم التكلفة الحقيقية للتوقف الإنتاجي.

يُقدّم هذا الكابل منظومةً هندسية متكاملة تجمع بنيةً مطاطية مرنة تتحمل الإجهاد الميكانيكي المركّب دون تدهور، وعزلاً كهربائياً موثوقاً بمواصفات تتجاوز متطلبات التشغيل الفعلي، وغلافاً خارجياً يُقاوم أشرس البيئات الصناعية لسنوات طويلة، وقناة بيانات بصرية مدمجة تخدم متطلبات التحكم الحديثة، وامتثالاً للمعايير الأوروبية الأكثر صرامةً في مجال الكابلات الصناعية.

اختيار كابل اللف المناسب هو قرار يؤثر على موثوقية المنظومة الصناعية بأكملها. التوفير على حساب جودة الكابل هو في الواقع التكلفة الأعلى على المدى البعيد، وهو ما تُثبته تجربة آلاف ساعات التشغيل في أقسى البيئات الصناعية حول العالم.

🔑 كلمات مفتاحية: reeling cable for cranes، industrial cable supplier، crane cable manufacturer، heavy duty reeling cable، كابل رافعات صناعي

هذا المقال أُعدَّ بواسطة فريق المهندسين المتخصصين في تقنيات الكابلات الصناعية الثقيلة | المعيار المرجعي: DIN VDE 0250-814 | الاعتمادات: LVD 2014/35/EU — CPR 305/2011 — RoHS 2015/863/EU
