كابل (N)SHTOEU-J للرفع الثقيل: التصميم الهندسي والأداء في بيئات العمل القاسية

أولاً: المقدمة — تحدي نقل الطاقة في ظروف الإجهاد القصوى

في الموانئ الكبرى ومحطات تداول البضائع ومصانع الصلب ومواقع التعدين، تُشكّل رافعات المناولة الثقيلة العمود الفقري لعمليات نقل المواد. هذه المعدات تعمل يومياً في آلاف دورات الرفع والتحريك، وكل دورة تعني أن كابل الطاقة المغذّي لها يتعرض لمجموعة مركّبة من الضغوط الميكانيكية: شدٌّ متكرر، والتواءٌ مستمر، وانحناءٌ متعدد الاتجاهات، فضلاً عن التأثيرات البيئية من زيوت وأشعة فوق بنفسجية ودرجات حرارة متطرفة.

الكابل المعياري العادي لم يُصمَّم لهذه البيئة. وضعه في منظومة رافعة متحركة يعني وضعه خارج حدود مواصفاته التصميمية، مما يُفضي إلى تصدع الغلاف الخارجي، وكسر الشعيرات الموصلة، وتدهور الاهاءة العازلة — وكل هذه الأعطال تُهدد استمرارية التشغيل وسلامة العمال.

لمعالجة هذه التحديات بدقة هندسية، صُمّم كابل (N)SHTOEU-J وفق المعيار الألماني DIN VDE 0250-814 المخصص حصراً لكابلات اللف الديناميكي في التطبيقات الصناعية الثقيلة. هذا الكابل لا يكتفي بتجاوز المتطلبات القياسية، بل يُعيد تعريف ما يعنيه "الأداء" في بيئات الرافعات.

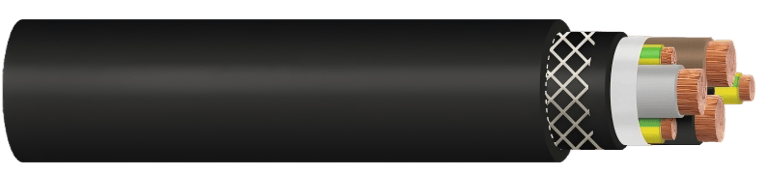

ثانياً: التركيب الهندسي للكابل — طبقة بطبقة

فلسفة التصميم في كابل (N)SHTOEU-J تقوم على مبدأ واحد: تحقيق أقصى قدر من المرونة الميكانيكية دون أي تنازل في الموثوقية الكهربائية. كل طبقة من طبقات الكابل تؤدي دوراً محدداً في هذه المعادلة.

الموصل النحاسي عالي المرونة

يعتمد الكابل على موصلات نحاسية مجدولة من الفئة الخامسة وفقاً للمعيار IEC 60228، وهي الفئة الأعلى مرونةً في منظومة المعايير الدولية. الفرق بين الفئة الخامسة والفئات الأدنى ليس مجرد رقم تصنيفي، بل هو فرق جوهري في السلوك الميكانيكي: الموصل من الفئة الخامسة يتكون من شعيرات أدق بكثير وبعدد أكبر، مما يتيح لكل شعيرة أن تنزلق بحرية نسبية بالنسبة للشعيرات المجاورة لها أثناء الانحناء. هذا الانزلاق الحر هو ما يوزع إجهاد الانحناء على مساحة أوسع ويمنع تركيزه في نقاط محددة تُصاب بالتعب المعدني.

النتيجة العملية: الموصل يتحمل عشرات الآلاف من دورات الانحناء قبل أن تبدأ أي شعيرة بالتشقق، مقارنةً بكابلات الفئة الثانية المخصصة للتمديد الثابت التي قد تُعاني من كسر الشعيرات بعد آلاف قليلة من الدورات.

العازل المطاطي HEPR

المادة العازلة المستخدمة هي مركب HEPR وهو اختصار للمطاط المعدّل بإيثيلين عالي النسبة، متوافق مع المعيار IEC 60502-1. هذه المادة تجمع بين خواص نادراً ما تتوفر معاً في مادة واحدة: تحتفظ بمرونتها ومرونة استعادتها في درجات حرارة تصل إلى سالب أربعين درجة مئوية دون أن تصبح هشة، وتحافظ على ثبات معامل المرونة عند درجات تشغيل مستمرة تبلغ تسعين درجة مئوية دون أن تنسحق أو تتشوه.

مقارنةً بعازل PVC الشائع الاستخدام، يتفوق HEPR في معدل الاسترداد المرن بعد الانحناء المتكرر، ويُقاوم الشقوق الدقيقة التي تظهر في PVC بعد دورات حرارية متعاقبة. ومقارنةً بـ XLPE، يتميز HEPR بمقاومة أعلى للتمزق الميكانيكي الفجائي، وهو خاصية حاسمة في بيئات الرافعات حيث قد تحدث صدمات ميكانيكية غير متوقعة. ألوان العزل مطابقة لمعيار DIN VDE 0293-308، مع اللون الأصفر-الأخضر المعياري لموصل الأرضي، مما يُسهّل التعرف السريع في أعمال الصيانة.

الغلاف الداخلي المطاطي الثقيل

بعد تجميع الأسلاك المعزولة في الكابل، تُضاف طبقة الغلاف الداخلي من مطاط الدرجة 5GM5 المتوافق مع DIN VDE 0207-21. هذه الطبقة تخدم غرضين هندسيين متكاملين: الأول هو ملء الفراغات بين الأسلاك بشكل كامل لمنع تحرك الأسلاك وتقاطعها أثناء الالتواء، والثاني هو توفير سطح منتظم ومتجانس لطبقة التعزيز التي تليها، مما يضمن توزيع الأحمال عليها بشكل متساوٍ.

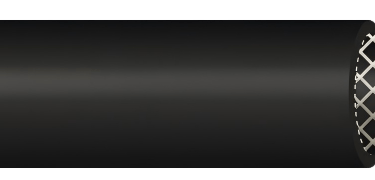

طبقة التعزيز النسيجي بالرابطة الكيميائية

هذه الطبقة هي العنصر المميِّز الذي يرفع كابل (N)SHTOEU-J إلى مستوى مختلف عن كابلات اللف العادية. الخيوط الاصطناعية عالية القوة تُنسج في طبقة مضفورة، ثم تُدمج بالكامل مع الغلافين الداخلي والخارجي من خلال عملية التلبيد الكيميائي في أثناء التصنيع.

الفرق بين الرابطة الكيميائية (التلبيد) والتثبيت الميكانيكي البسيط يبدو تفصيلاً تقنياً صغيراً، لكن أثره الهندسي ضخم: في الكابلات المعززة بالتثبيت الميكانيكي، يمكن لطبقة التعزيز أن تنزلق نسبياً بالنسبة للغلاف عند تعرضها لشد متكرر عالٍ، مما يُفقدها تدريجياً قدرتها على نقل الأحمال. أما في الرابطة الكيميائية، فإن التعزيز والغلافين يعملان كبنية واحدة متكاملة: أي حمل شدّي يُطبَّق على الكابل يوزَّع فورياً عبر الطبقات الثلاث، وتصل قدرة تحمل الشد الديناميكي إلى ثلاثين نيوتناً لكل ملليمتر مربع.

الغلاف الخارجي المطاطي الثقيل

الغلاف الخارجي مصنوع من نفس مركب المطاط الثقيل 5GM5 بلون أسود مع علامات حبر متعدد المعلومات، وهو يُقدم باقة متكاملة من الخصائص الوقائية: مقاومة الزيوت المعدنية والهيدروليكية موثقة وفق معيار EN/IEC 60811-404، ومقاومة الأوزون والأشعة فوق البنفسجية مدمجة في تركيبة المادة لا مضافة على السطح، ومقاومة اللهب مختبرة وفق IEC 60332-1-2. هذا الغلاف يوفر حماية شاملة للكابل سواء في البيئات الداخلية أو الخارجية وفي ظروف الطقس المتغيرة.

ثالثاً: المواصفات الفنية والأداء القياسي

يعمل كابل (N)SHTOEU-J عند جهد اسمي قدره 0.6/1 كيلوفولت، مع قدرة تحمل تمتد إلى 0.7/1.2 كيلوفولت في أنظمة التيار المتردد و0.9/1.8 كيلوفولت في أنظمة التيار المستمر. جهد الاختبار الكهربائي بتردد الشبكة يبلغ 3.5 كيلوفولت، مما يعني هامش عزل واسعاً يستوعب التذبذبات الجهدية الناتجة عن بدء تشغيل المحركات الكبيرة أو الأحمال الصناعية غير المنتظمة.

على صعيد الأداء الحراري، يتحمل الكابل درجة حرارة موصل مستمرة تبلغ تسعين درجة مئوية، وقيمة قصوى لحظية عند حدوث قصر كهربائي تبلغ مئتين وخمسين درجة مئوية. نطاق درجة حرارة التشغيل يمتد من سالب أربعين درجة مئوية في التمديد الثابت وسالب ثلاثين درجة مئوية في تطبيقات اللف الديناميكي، وصولاً إلى ثمانين درجة مئوية كقيمة عليا مشتركة للحالتين.

الأداء الميكانيكي هو قلب المواصفات: الشد الثابت المسموح به يبلغ خمسة عشر نيوتناً لكل ملليمتر مربع، والشد الديناميكي يصل إلى ضعف هذه القيمة أي ثلاثين نيوتناً لكل ملليمتر مربع. قدرة تحمل الالتواء تبلغ خمساً وعشرين درجة لكل متر في كلا الاتجاهين. أما نصف قطر الانحناء الأدنى فهو أربعة أضعاف قطر الكابل في التمديد الثابت، وستة أضعاف في تطبيقات اللف، وسبعة ونصف في بكرات التحويل، وعشرون ضعفاً في نقاط الانعطاف من النوع S. السرعة القصوى لحركة البكرة لا تتجاوز مئة وثمانين متراً في الدقيقة.

رابعاً: التطبيقات والمعدات المناسبة

صُمّم (N)SHTOEU-J ليستوعب الطيف الواسع من معدات المناولة الثقيلة المتحركة، وفيما يلي استعراض للأنواع الرئيسية وطبيعة الاستخدام في كل منها.

الرافعات البوابية ورافعات الأرصفة

تتميز هذه المعدات بمسارات تشغيل أفقية طويلة تصل إلى مئات الأمتار، حيث يتمدد الكابل ويُعاد لفه بشكل متكرر وبسرعات عالية. السرعة القصوى المدعومة التي تبلغ مئة وثمانين متراً في الدقيقة تغطي إيقاع العمل في محطات الحاويات الحديثة عالية الإنتاجية، بينما تضمن قدرة الشد الديناميكي استيعاب التسارع والتباطؤ المفاجئ لمحركات البكرة.

آلات التكديس والاسترداد

تواجه هذه المعدات تحدياً مزدوجاً: التنقل الأفقي عبر مساحات كبيرة إلى جانب حركة الذراع المائلة التي تُولّد مكوناً التوائياً. القدرة على تحمل خمس وعشرين درجة التواء لكل متر تُعالج هذا التحدي مباشرةً، وتُمكّن الكابل من استيعاب الإجهاد الالتوائي الناتج عن حركة الذراع دون الحاجة إلى أجهزة مخصصة للتخلص من الالتواء في مسار الكابل.

ناقلات الحاويات وأبراج اللف المطاطية

في ساحات الحاويات، تعمل هذه المعدات في بيئة تجمع بين الرطوبة العالية، والبخار الملحي، والأبخرة الناتجة عن المحركات. الخواص المزدوجة للغلاف الخارجي — مقاومة الزيوت ومقاومة الأشعة فوق البنفسجية — توفران حماية شاملة في هذه البيئة، وتحولان دون التشقق المبكر الذي كثيراً ما يُصاب به الغلاف الخارجي للكابلات العادية في الاستخدام الخارجي طويل المدى.

أنظمة النقل أحادي القضيب والمعلقة

تمر الكابلات في هذه الأنظمة عبر منعطفات من النوع S بشكل متكرر، مما يفرض متطلبات صارمة على نصف قطر الانحناء. الحد الأدنى المحدد بعشرين ضعف قطر الكابل لنقاط انعطاف النوع S يُعطي المهندس معياراً قابلاً للقياس لتصميم مسار الكابل بشكل سليم، ويمنع الضرر التراكمي الذي يحدث عندما يُكرَه الكابل على انحناءات أشد مما صُمّم ليتحملها.

البكرات الزنبركية والبكرات الأسطوانية بالمحرك

الكابل متوافق مع كلا النوعين الرئيسيين من بكرات اللف. في البكرات الزنبركية، يبقى الكابل تحت توتر مستمر ناتج عن قوة الزنبرك. في البكرات الأسطوانية بالمحرك، تتحكم سرعة المحرك بدقة في معدل اللف والسحب. طبقة التعزيز بالرابطة الكيميائية تؤدي وظيفتها الحاسمة في الحالتين: منع انزلاح الغلاف الطولي تحت تأثير الشد المستمر.

خامساً: المقارنة مع الكابلات المعيارية

لفهم حجم الفجوة الهندسية بين كابل (N)SHTOEU-J والكابلات المطاطية المعيارية العامة، يُفيد التحليل التفصيلي لكل محور من محاور الأداء.

على صعيد المرونة والكفاءة الحركية، تعتمد الكابلات المعيارية في الغالب على موصلات من الفئة الرابعة أو الثانية، وهي مناسبة للتمديد الثابت لكنها تنتهي بإجهاد الموصلات بسرعة في تطبيقات اللف المتكرر. (N)SHTOEU-J يحتفظ بالفئة الخامسة كمتطلب أدنى، وهو ما يُترجم إلى أعمار تشغيلية تُقدَّر بعشرات الأضعاف في ظروف اللف المستمر.

على صعيد تحمل الشد، نادراً ما تُحدد الكابلات المعيارية قيمة مضمونة لتحمل الشد الديناميكي في وثائقها التقنية، وحين تُذكر تكون في حدود عشرة نيوتن لكل ملليمتر مربع أو أقل. القيمة المضمونة لـ (N)SHTOEU-J تبلغ ثلاثين نيوتناً للشد الديناميكي، وهو رقم موثّق وقابل للتحقق في الاختبارات الاستلامية.

على صعيد الالتواء، الكابل المعياري لم يُصمَّم أصلاً لتحمل إجهاد الالتواء المتكرر، وما يحدث عملياً هو أن الغلاف الخارجي يتشقق في الاتجاهات الحلزونية بعد آلاف قليلة من دورات الالتواء. الكابل المتخصص يتحمل الالتواء ضمن حدوده المحددة دون أن يُظهر تدهوراً في أداء الغلاف.

على صعيد التوثيق والامتثال القياسي، الكابل المعياري قد يكون مُطابقاً لأحد معايير IEC 60245 العامة، لكن هذا المعيار لا يتضمن اشتراطات خاصة بتطبيقات اللف الثقيل. (N)SHTOEU-J مُصمَّم ومُختبَر وفق DIN VDE 0250-814 المخصص حصراً لهذا النوع من التطبيقات، مما يُبسّط عملية توثيق المطابقة على مستوى المنظومة الكاملة.

الخلاصة الموضوعية: استخدام الكابل المعياري في منظومة رافعة متحركة ليس مجرد اختيار أقل مثالية، بل هو وضع المنتج خارج حدود مواصفاته التصميمية، وهو قرار هندسي يحمل تبعات مباشرة على موثوقية المنظومة وسلامة تشغيلها.

سادساً: القيمة الهندسية الشاملة — العمر الافتراضي والموثوقية والسلامة

تحليل التكلفة على دورة الحياة الكاملة

استبدال كابل الرافعة ليس عملية بسيطة: يستلزم إيقاف المعدة، وفك تجميع نظام اللف، وتركيب الكابل الجديد وشدّه، وإجراء اختبارات قبل إعادة التشغيل — وكل هذا يعني ساعات من التوقف في بيئات حيث تُقاس خسائر التوقف أحياناً بمئات أو آلاف الوحدات من العملة لكل ساعة.

الكابل المتخصص الذي يعمل ضمن حدوده التصميمية يُطيل الفترة الفاصلة بين كل عملية استبدال. عشرات الأضعاف في عمر الموصل، إضافةً إلى صمود الغلاف أمام العوامل البيئية لفترة أطول، يتحولان إلى عمليات استبدال أقل خلال عمر المعدة الكاملة. حين يُجرى الحساب بمنطق التكلفة على دورة الحياة الكاملة لا بمنطق سعر الشراء الأولي، فإن الفارق في التكلفة الفعلية يتضاءل وأحياناً ينعكس لصالح المنتج المتخصص.

قابلية التنبؤ بالأداء ودعم الصيانة الوقائية

المنظومات الصناعية الحديثة تعتمد على الصيانة الوقائية بدلاً من الصيانة التفاعلية: العمل بالمعدة حتى تُعطل، ثم الإصلاح، نموذج مُكلف ومزعزع للاستقرار التشغيلي. الكابل المتخصص يُتيح التنبؤ بالتدهور: فحص منتظم لمقاومة العزل، وفحص بصري للغلاف الخارجي، يكشفان عن المراحل المبكرة من التدهور قبل وقت كافٍ من حدوث العطل.

طبقة التعزيز بالرابطة الكيميائية تؤدي دوراً إضافياً هنا: حين يبدأ الغلاف الخارجي في التآكل أو التشقق السطحي في نهاية عمره الافتراضي، تبقى طبقة التعزيز سليمة بنيوياً وتوفر هامشاً زمنياً إضافياً يُمكّن فريق الصيانة من تنفيذ الاستبدال في موعد مخطط له بدلاً من حالة طوارئ.

الامتثال للمتطلبات التنظيمية

يُلبي (N)SHTOEU-J منظومة متكاملة من المتطلبات التنظيمية المعتمدة في أسواق متعددة: توجيه الجهد المنخفض الأوروبي LVD 2014/35/EU، وتوجيه تقييد المواد الخطرة RoHS 2015/863/EU، ولائحة منتجات البناء الأوروبية CPR 305/2011، وخصائص أداء اللهب وفق IEC 60332-1-2. هذه الامتثالات تُبسّط عملية الحصول على شهادات CE على مستوى المعدة الكاملة وتُقلل من عبء التوثيق في مشاريع التصدير.

هوامش السلامة الكهربائية

جهد الاختبار البالغ 3.5 كيلوفولت لكابل مقدر بـ 0.6/1 كيلوفولت يعني هامش عزل يتجاوز ثلاثة أضعاف الجهد الاسمي. هذا الهامش الواسع يستوعب موجات الجهد الانتقالية الناتجة عن بدء تشغيل المحركات الكبيرة وإيقافها — وهي ظاهرة شائعة في منظومات التغذية الكهربائية للرافعات الثقيلة. درجة الحرارة القصوى عند القصر الكهربائي والبالغة مئتين وخمسين درجة مئوية تُتيح لأجهزة الحماية الوقت الكافي لعزل الخط المعطوب قبل أن يحدث أي تدهور في المادة العازلة، مما يمنع التحول من عطل كهربائي عابر إلى حريق أو ضرر دائم في المنظومة.

سابعاً: إرشادات الاختيار والتطبيق

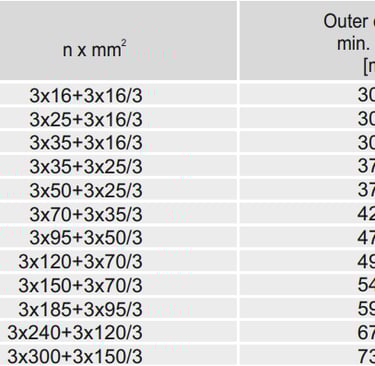

تُتاح المقاطع الموصلة في اثني عشر تركيبة قياسية تبدأ من 3×16 ملليمتر مربع مع موصل أرضي 3×16/3 وتصل حتى 3×300 ملليمتر مربع مع موصل أرضي 3×150/3، مما يغطي طيفاً واسعاً من المتطلبات من المعدات الخفيفة إلى المنظومات الرئيسية الكبيرة.

اختيار المقطع الأنسب يستلزم مراعاة أربعة محاور متوازية: التيار المطلوب وفق جداول DIN VDE 0298-4 ومعاملات التخفيض الحرارية والتشغيلية المناسبة، وانخفاض الجهد المسموح به على طول مسار الكابل، وتوزيع الأحمال الميكانيكية بين الكابل وعناصر دعم الشد الأخرى إن وجدت، وأخيراً الأبعاد الهندسية لبكرة اللف التي تحدد نصف قطر الانحناء الفعلي.

للتطبيقات التي تتطلب تصاميم خاصة — كالتركيبات مع فاصل مهد، أو مقاطع غير قياسية، أو تركيبات أسلاك مخصصة — يمكن التصنيع بناءً على المواصفات التقنية للمشروع.

ثامناً: الخاتمة

كابل (N)SHTOEU-J ليس مجرد كابل مطاطي أكثر متانة. هو نتاج فلسفة هندسية محددة: حين تكون البيئة التشغيلية قاسية بما يكفي، فإن منتج الغرض العام لا يُعدّ بديلاً مناسباً، بل هو ببساطة منتج خارج حدود مواصفاته. الحل الصحيح هو منتج صُمّم من الصفر لهذه البيئة بعينها.

من الموصل النحاسي الفئة الخامسة إلى مطاط HEPR، ومن طبقة التعزيز الكيميائية الرابطة إلى الغلاف الخارجي من الدرجة 5GM5، كل طبقة في هذا الكابل تُعبّر عن قرار هندسي مدروس يستهدف هدفاً واحداً: نقل الطاقة بشكل موثوق وآمن طوال العمر التشغيلي الكامل للمعدة في أكثر البيئات تطلباً.

للمهندسين الذين يُصممون منظومات إمداد الطاقة للرافعات الثقيلة: المقارنة الحقيقية ليست بين سعر كابل وآخر، بل بين تكلفة دورة الحياة الكاملة لمنظومة تعتمد على المنتج الصحيح، وتكلفة دورة الحياة لمنظومة تتعامل مع عطل دوري مرتبط بتدهور الكابل. هذه الحسابات، حين تُجرى بصدق، تُجيب على سؤال الاختيار بشكل حاسم.
