كابل NSHTOEU-J منخفض الجهد لسحب الطاقة والتحكم

في بيئات الموانئ والمستودعات الصناعية الكبرى، تمثّل كابلات سحب الطاقة والتحكم شريان الحياة لأنظمة الرافعات والمعدات المتحركة. وكابل NSHTOEU-J هو الخيار الاحترافي المُصنَّف لهذه التطبيقات بفضل تركيبته المطاطية المتطورة، وامتثاله التام لمعيار DIN VDE 0250-814 الدولي، وقدرته الاستثنائية على تحمّل الإجهادات الميكانيكية العالية في آنٍ واحد.

يُوفّر هذا الدليل التقني نظرة شاملة على مواصفات الكابل وتطبيقاته وخصائصه البيئية، مع التركيز على متطلبات السوق في منطقة الخليج العربي وشمال أفريقيا، حيث تفرض الأجواء الحارة والبيئات الساحلية اشتراطات صارمة في اختيار مكونات الأنظمة الكهربائية.

أولاً: المواصفات الكهربائية والحرارية

يعمل كابل NSHTOEU-J عند جهد مُقنَّن 0.6/1 كيلوفولت، مما يجعله مناسباً لغالبية تطبيقات توزيع الطاقة منخفضة الجهد في المنشآت الصناعية والموانئ البحرية.

المعاملات الكهربائية:

• الجهد المُقنَّن (U₀/U): 0.6/1 كيلوفولت

• أقصى جهد تشغيل في أنظمة التيار المتردد: 0.7/1.2 كيلوفولت

• أقصى جهد تشغيل في أنظمة التيار المستمر: 0.9/1.8 كيلوفولت

• جهد اختبار التيار المتردد: 2.5 كيلوفولت

• القدرة الحاملة للتيار: وفق DIN VDE 0298-4 جدول 15

• عوامل التخفيض الحرارية وعوامل اللف: وفق DIN VDE 0298-4

المعاملات الحرارية:

• مدى درجة الحرارة في التركيب الثابت: من ‎-40°C حتى ‎+80°C

• مدى درجة الحرارة في التشغيل على البكرات: من ‎-30°C حتى ‎+80°C

• أقصى درجة حرارة مسموحة للموصل في التشغيل المستمر: 90°C

• أقصى درجة حرارة عند القصر اللحظي: 200°C

تجدر الإشارة إلى أن قدرة الكابل على الاشتغال في درجات حرارة مرتفعة حتى +80°C في وضع التشغيل الديناميكي على البكرات تمنحه ميزة تنافسية واضحة في بيئات الخليج والساحل الأفريقي، حيث تتجاوز درجات الحرارة المحيطة 45°C خلال فصل الصيف.

ثانياً: الخواص الميكانيكية وقدرات السحب

تُعدّ الخواص الميكانيكية المتفوقة لكابل NSHTOEU-J العامل الأساسي في تميّزه عن كابلات الطاقة التقليدية. فهو مُصمَّم لتحمّل الإجهادات الميكانيكية المركّبة — شد، والتواء، وانحناء — في آنٍ واحد، وعبر دورات لف متكررة يومياً.

قيم الشد والالتواء:

• تحمّل الشد الثابت: 15 نيوتن/مم²

• تحمّل الشد الديناميكي: 20 نيوتن/مم²

• تحمّل إجهادات الالتواء: ±25 درجة/متر

• سرعة اللف القصوى على البكرات: 120 متر/دقيقة

أنصاف الانحناء وفق DIN VDE 0298-3:

• التركيب الثابت: ≥ 4 × قطر الكابل

• تطبيقات اللف على البكرات: ≥ 6 × قطر الكابل

• بكرات الانحراف (Deflection Pulleys): ≥ 7.5 × قطر الكابل

• مسارات على شكل حرف S (S-type): مسافة دنيا 20 × قطر الكابل

تتيح هذه المواصفات الميكانيكية استخدام الكابل في أنظمة اللف الأكثر تعقيداً، بما في ذلك مسارات اللف المتعرجة على شكل S الشائعة في رافعات مناولة الحاويات الحديثة ذات الذراع المتحرك بمحورين أو أكثر.

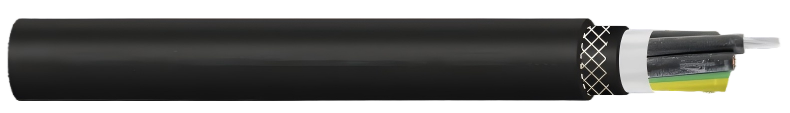

ثالثاً: التصميم الداخلي وطبقات الكابل

يتميز كابل NSHTOEU-J ببنية متعددة الطبقات مُصمَّمة هندسياً لتحقيق التوازن الأمثل بين المرونة العالية ومقاومة التعب الميكانيكي على مدى عمر تشغيلي طويل.

1. الموصلات — القلوب الرئيسية والموصل الأرضي

• نحاس مُقصدَر عالي النقاء، شعيرات مرنة من الفئة 5 وفق IEC 60228

• التقصدير يوفر حماية ممتازة من التآكل في البيئات الساحلية الرطبة والصناعية

• الشعيرات المتعددة الدقيقة تضمن مرونة قصوى ومقاومة عالية لإجهاد التعب الدوري

• الموصل الأرضي: نفس مواصفات القلوب الرئيسية مع عزل أصفر-أخضر

2. العزل الداخلي للقلوب

• مركّب مطاطي EPR (إيثيلين بروبيلين مطاطي) من نوع 3GI3 وفق DIN VDE 0207-20

• ترميز ألوان القلوب وفق DIN VDE 0293-308 لسهولة التعرف والتوصيل

• EPR يتميز بثبات ممتاز في درجات الحرارة العالية ومقاومة للتدهور الكيميائي

3. الغلاف الداخلي

• مطاط ثقيل من نوع 5GM3 وفق DIN VDE 0207-21

• يملأ الفراغات بين القلوب لتحسين ثبات الشكل الهندسي للكابل ومقاومة الاهتزاز

• يُسهم في توزيع الإجهادات الميكانيكية بالتساوي عبر مقطع الكابل

4. طبقة التقوية

• نسيج صناعي مُدمَج في رابطة مُبركنة بين الغلافين الداخلي والخارجي

• يوفر مقاومة إضافية لقوى السحب المحوري والالتواء الزاوي

• يحمي الغلاف الخارجي من التشقق تحت الإجهادات الشعاعية والمحورية المتكررة

5. الغلاف الخارجي

• مطاط ثقيل أسود من نوع 5GM3 وفق DIN VDE 0207-21

• تعليم بالحبر (Inkjet Marking) للتعريف بالنوع والمواصفات

• مقاوم للزيوت، الأشعة فوق البنفسجية، التشقق، الرطوبة والأوزون

• مؤهّل للاستخدام الداخلي والخارجي دون أي قيود

رابعاً: الخصائص الكيميائية ومقاومة العوامل البيئية

تُعدّ البيئات الصناعية في الموانئ ومحطات التخزين من أقسى البيئات تأثيراً على الكابلات الكهربائية، وقد رُوعيت في تصميم NSHTOEU-J جملة من الاشتراطات البيئية الصارمة:

• مقاومة الزيوت والشحوم: مُعتمدة وفق DIN EN / IEC 60811-404 — مناسب للبيئات التي تحتوي على آلات هيدروليكية وزيوت التشحيم

• سلوك عند الحريق: وفق DIN EN / IEC 60332-1-2 — يُحدّ من انتشار اللهب على طول الكابل

• مقاومة الأوزون: مؤهّل للاستخدام في البيئات الساحلية المكشوفة دون أي قيود

• مقاومة الأشعة فوق البنفسجية: غلاف خارجي مُعالَج لتحمّل الإشعاع الشمسي المباشر في المناطق المدارية وشبه المدارية

• مقاومة الرطوبة: مناسب للرطوبة النسبية العالية في موانئ البحر الأحمر وخليج عدن والخليج العربي

• استخدام داخلي وخارجي بلا قيود: يُغني عن استخدام أنواع مختلفة في المسارات المختلطة

خامساً: نطاق المقاطع وتشكيلات القلوب المتاحة

يتوفر كابل NSHTOEU-J في مجموعة واسعة من المقاطع وأعداد القلوب تلبيةً لمتطلبات التصاميم الهندسية المختلفة في مشاريع الموانئ والمصانع.

تشكيلات الطاقة (3 و4 و5 قلوب):

• 3 قلوب: من 3×1.5 مم² حتى 3×240 مم²

• 4 قلوب: من 4×1.5 مم² حتى 4×240 مم²

• 5 قلوب: من 5×1.5 مم² حتى 5×240 مم²

تشكيلات التحكم (متعددة القلوب):

• 7 قلوب: 7×1.5 مم² و 7×2.5 مم²

• 12 قلباً: 12×1.5 مم² و 12×2.5 مم²

• 18 قلباً: 18×1.5 مم² و 18×2.5 مم²

• 24 قلباً: 24×1.5 مم² و 24×2.5 مم²

• 30 قلباً: 30×1.5 مم² و 30×2.5 مم²

يُمكن توفير مقاطع أو أعداد قلوب أخرى خارج النطاق القياسي عند الطلب في المشاريع الصناعية الكبيرة. تتوفر الأقطار الخارجية التقريبية وأوزان الكيلومتر بالكيلوغرام في الجداول التقنية المرفقة مع ورقة البيانات الرسمية.

سادساً: التطبيقات النموذجية في الموانئ والصناعة

صُمِّم كابل NSHTOEU-J أصلاً لأكثر تطبيقات نقل الطاقة والتحكم تطلباً من الناحية الميكانيكية.

أنظمة رافعات الحاويات في الموانئ البحرية:

• رافعات RTG (Rubber Tyred Gantry) في ساحات الحاويات

• رافعات STS (Ship-to-Shore) لشحن وتفريغ السفن

• رافعات RMG (Rail Mounted Gantry) في المستودعات المقننة

• تطبيقات موانئ الخليج: ميناء جبل علي (دبي)، ميناء خالد (الشارقة)، ميناء حمد (قطر)، ميناء الملك عبدالعزيز (الدمام)

معدات التخزين والاسترجاع الأوتوماتيكي:

• ماكينات الكوم (Stackers) في محطات الفحم والخامات المعدنية

• ماكينات الاسترجاع (Reclaimers) في ساحات التخزين المفتوحة

• أنظمة مناولة المواد الثقيلة في مجمعات الصلب والإسمنت والبتروكيماويات

أنظمة بكرات السحب الصناعية:

• بكرات أحادية الحلزون (Mono Spiral Reels) بمحرك كهربائي

• بكرات أسطوانية (Cylindrical Reels) للمسافات الطويلة

• بكرات زنبركية (Spring-operated Reels) في التطبيقات الخفيفة إلى المتوسطة

سادساً: التطبيقات النموذجية في الموانئ والصناعة

صُمِّم كابل NSHTOEU-J أصلاً لأكثر تطبيقات نقل الطاقة والتحكم تطلباً من الناحية الميكانيكية.

أنظمة رافعات الحاويات في الموانئ البحرية:

• رافعات RTG (Rubber Tyred Gantry) في ساحات الحاويات

• رافعات STS (Ship-to-Shore) لشحن وتفريغ السفن

• رافعات RMG (Rail Mounted Gantry) في المستودعات المقننة

• تطبيقات موانئ الخليج: ميناء جبل علي (دبي)، ميناء خالد (الشارقة)، ميناء حمد (قطر)، ميناء الملك عبدالعزيز (الدمام)

معدات التخزين والاسترجاع الأوتوماتيكي:

• ماكينات الكوم (Stackers) في محطات الفحم والخامات المعدنية

• ماكينات الاسترجاع (Reclaimers) في ساحات التخزين المفتوحة

• أنظمة مناولة المواد الثقيلة في مجمعات الصلب والإسمنت والبتروكيماويات

أنظمة بكرات السحب الصناعية:

• بكرات أحادية الحلزون (Mono Spiral Reels) بمحرك كهربائي

• بكرات أسطوانية (Cylindrical Reels) للمسافات الطويلة

• بكرات زنبركية (Spring-operated Reels) في التطبيقات الخفيفة إلى المتوسطة

سابعاً: شهادات المطابقة والمعايير الدولية

يمتثل كابل NSHTOEU-J لمنظومة متكاملة من المعايير والتوجيهات الدولية والأوروبية، مما يُيسّر عمليات التوريد لمشاريع البنية التحتية في منطقة الشرق الأوسط وشمال أفريقيا التي تشترط غالباً مطابقة المعايير الأوروبية:

• DIN VDE 0250-814: المعيار الألماني الأساسي الحاكم لكابلات سحب الطاقة والتحكم المطاطية

• IEC 60228 الفئة 5: مواصفات الموصلات المرنة الشعيرية

• DIN VDE 0207-20 / 21: مركبات العزل والغلاف المطاطية

• DIN VDE 0298-3 / 4: معاملات الحمل وعوامل التخفيض وأنصاف الانحناء الدنيا

• LVD 2014/35/EU: توجيه التوافق الكهربي لمنتجات الجهد المنخفض

• RoHS 2015/863/EU: تقييد المواد الخطرة في المنتجات الكهربائية والإلكترونية

• CPR 305/2011: لوائح منتجات البناء الأوروبية للكابلات المستخدمة في المباني والبنية التحتية

• DIN EN / IEC 60811-404: اختبارات مقاومة الزيوت

• DIN EN / IEC 60332-1-2: اختبارات مقاومة انتشار اللهب

ثامناً: التغطية الجغرافية — أسواق الشرق الأوسط وشمال أفريقيا

تُمثّل منطقة الشرق الأوسط وشمال أفريقيا سوقاً استراتيجياً متنامياً لكابلات سحب الطاقة والتحكم من نوع NSHTOEU-J، مدفوعةً بالاستثمارات الضخمة في البنية التحتية للموانئ والتوسع المستمر في قطاعات الخدمات اللوجستية.

دول الخليج العربي:

• المملكة العربية السعودية: موانئ الدمام، جدة، ينبع — ضمن رؤية 2030 لتطوير البنية التحتية

• الإمارات العربية المتحدة: ميناء جبل علي، ميناء خليفة، مناطق المنطقة الحرة للخدمات اللوجستية

• قطر: ميناء حمد، المناطق الصناعية في مسيعيد

• الكويت: ميناء الشويخ، ميناء الشعيبة، مشاريع الكويت الجديدة

• البحرين: ميناء خليفة بن سلمان، المجمعات الصناعية

• سلطنة عُمان: ميناء صحار، ميناء سلالة، مشاريع الربط اللوجستي

دول البحر الأحمر وشمال أفريقيا:

• مصر: ميناء الإسكندرية، ميناء العين السخنة، ميناء دمياط — ضمن مشاريع تطوير قناة السويس

• الأردن: ميناء العقبة

• السودان: ميناء بورتسودان

• جيبوتي: ميناء جيبوتي كمركز لوجستي إقليمي رئيسي

• المغرب: ميناء طنجة المتوسط، الموانئ الصناعية

• تونس والجزائر: المناطق الصناعية الساحلية ومشاريع الطاقة المتجددة

تستلزم خصوصية هذه البيئات — درجات حرارة عالية، رطوبة ساحلية، وأشعة فوق بنفسجية مكثفة — توفر كابلات بمواصفات استثنائية، وهو بالضبط ما يوفره NSHTOEU-J بتركيبته المطاطية المتخصصة ومعدل انحناء وتحمّل شد لا نظير له في كابلات الطاقة القياسية.

تاسعاً: الأسئلة الشائعة

س: ما هو كابل NSHTOEU-J ولماذا يُستخدم بالتحديد في أنظمة الرافعات؟

ج: NSHTOEU-J هو كابل مطاطي ثقيل مُصمَّم خصيصاً لتطبيقات سحب الطاقة والتحكم في المعدات المتحركة. يتميز عن الكابلات التقليدية بقدرته على تحمل الشد والالتواء في آنٍ واحد دون تدهور في الأداء، وهو ما تتطلبه بطبيعتها أنظمة بكرات اللف في الرافعات الصناعية.

س: ما الحد الأقصى لدرجة حرارة التشغيل في البيئات الحارة كالخليج العربي؟

ج: يتحمل الكابل درجات حرارة محيطة حتى +80°C في وضع التشغيل على البكرات، وتصل درجة حرارة الموصل القصوى إلى 90°C في التشغيل المستمر. هذه المواصفات تجعله مؤهلاً تماماً للاستخدام في الأجواء الحارة جداً التي تشهدها دول الخليج صيفاً.

س: هل الكابل مناسب للبيئات الساحلية ذات الرطوبة والملوحة العالية؟

ج: نعم. يتميز الكابل بمقاومة ممتازة للرطوبة والأوزون والأشعة فوق البنفسجية دون أي قيود على الاستخدام الخارجي. فضلاً عن ذلك، تُقصدَر موصلات النحاس لمنع التآكل في الأجواء الملحية، مما يجعله مثالياً لموانئ البحر الأحمر والخليج العربي.

س: ما الحد الأدنى لنصف قطر الانحناء في تطبيقات البكرات؟

ج: في تطبيقات اللف على البكرات، يجب أن يكون نصف قطر الانحناء 6 أضعاف القطر الخارجي للكابل كحد أدنى. وفي حالة بكرات الانحراف، يرتفع هذا الحد إلى 7.5 أضعاف، بينما تتطلب مسارات اللف على شكل S مسافةً دنيا 20 ضعفاً من القطر الخارجي.

س: ما المعايير الدولية التي يمتثل لها الكابل؟

ج: يمتثل الكابل لطيف واسع من المعايير تشمل: DIN VDE 0250-814 (المعيار الرئيسي)، IEC 60228، DIN VDE 0207-20/21، DIN VDE 0298-3/4، إضافةً إلى التوجيهات الأوروبية LVD 2014/35/EU، وRoHS 2015/863/EU، وCPR 305/2011.

س: هل يمكن توفير مقاطع أو تشكيلات قلوب غير واردة في القائمة القياسية؟

ج: نعم. يمكن إنتاج مقاطع وأعداد قلوب مخصصة خارج النطاق القياسي عند الطلب في المشاريع الصناعية الكبيرة ذات الاحتياجات التقنية الخاصة.

دعوة للتواصل والشراكة

إذا كنتم تتطلعون إلى توريد كابلات NSHTOEU-J لمشاريعكم في الموانئ أو المصانع أو المستودعات الكبرى في منطقة الشرق الأوسط وشمال أفريقيا، نحن هنا لمساعدتكم في تحديد المواصفة والمقطع الأمثل وفق متطلبات مشروعكم.

لتحديد المواصفات المثلى، يُرجى مشاركتنا البيانات التالية:

• نوع الرافعة أو المعدة المتحركة المستخدمة

• الطول الإجمالي لمسار الكابل ومسافة السحب القصوى

• عدد الدوائر الكهربائية (طاقة + تحكم) والأحمال المتوقعة

• ظروف البيئة المحيطة (درجات الحرارة، الرطوبة، وجود الزيوت، التعرض لأشعة الشمس)

• نوع نظام اللف المستخدم (بكرة زنبركية، بمحرك، أسطوانية، أو غيرها)

فريقنا الهندسي المتخصص في كابلات الرافعات الصناعية مستعد لتقديم استشارات تقنية مجانية ودراسة جدوى اختيار الكابل المناسب لمشروعكم، مع إمكانية توفير حلول مخصصة لمتطلبات التوريد الكبيرة ومتعددة المواقع.

جميع المواصفات مأخوذة من وثائق DIN VDE المرجعية ومعيار IEC المعتمد. يُنصح دائماً بمراجعة ورقة البيانات الرسمية لكل مقطع قبل الاعتماد على الأرقام في التصاميم الهندسية النهائية.
