كابل (N)TMCGCWOEU للجهد المتوسط | التطبيقات في مناجم وادي عربة الأردن، منطقة النحاس العُمانية، ومجمع أبو ظبي للبتروكيماويات

المقدمة: حين تكون البيئة هي التحدي الأصعب

في عالم الهندسة الكهربائية الصناعية، ثمة حقيقة يعرفها كل مهندس متمرس: الكابل الجيد ليس فقط الذي ينقل الكهرباء بكفاءة، بل الذي يُواصل هذا النقل سنوات وسنوات في مواجهة كل ما تفرضه البيئة من تحديات قاسية. وفي منطقة الشرق الأوسط وشمال أفريقيا — حيث تتشابك شمس الصحراء مع ملوحة الخليج، وحيث تعمل المناجم في أحشاء الجبال المحاطة بالغبار والرطوبة — يصبح هذا التحدي مضاعفاً.

تشير الإحصاءات الميدانية من مشاريع البنية التحتية الكهربائية في المنطقة إلى أن ما يزيد على ثلث حوادث انقطاع الطاقة غير المخطط لها في المنشآت الصناعية الثقيلة يعود إلى تدهور أداء الكابلات جراء عوامل بيئية — لا إلى أعطال في معدات الحماية أو الأجهزة المتصلة. بمعنى آخر، اختيار الكابل المناسب للبيئة المناسبة هو قرار هندسي بالغ الأثر على استمرارية العمليات وسلامة المنشأة.

يستعرض هذا المقال كابل (N)TMCGCWOEU ذا المرونة العالية للجهد المتوسط من منظور علمي وتطبيقي متكامل، مع التركيز على ما يجعله الخيار الأمثل للبيئات الصناعية القاسية في منطقتنا — من المناجم المفتوحة في الأردن وسلطنة عُمان، إلى منصات الطاقة الشمسية في الربع الخالي، وصولاً إلى منشآت المعالجة الكيميائية على ساحل الخليج العربي.

ما هو كابل (N)TMCGCWOEU؟ — تعريف دقيق للمهندسين

إجابة مقتطفة (Featured Snippet): كابل (N)TMCGCWOEU هو كابل مرن عالي الجودة ذو قلب واحد، مخصص للجهد المتوسط في التطبيقات الصناعية الديناميكية. يُصنَّع وفق المعيار الألماني DIN VDE 0250-813، ويتميز بموصّل نحاسي مقصدَّل من الدرجة الخامسة (Class 5)، وعزل من مطاط البروبيلين الإيثيلين (EPR) مع طبقات تحكم نصف موصلة، وموصّل أرضي متحد المحور، وغلاف خارجي من المطاط الثقيل. يتوفر بجهود مقننة تتراوح بين 3.6/6 كيلوفولت و18/30 كيلوفولت، وهو مناسب للعمل في درجات حرارة من −50 درجة مئوية (للتركيب الثابت) أو −35 درجة مئوية (للحركة المرنة) وحتى +80 درجة مئوية كحرارة محيطة.

تنبثق قيمة هذا الكابل من ثلاثة محاور هندسية متكاملة: أولاً، تصميمه المخصص للحركة المتكررة على مدى عمر تشغيلي يمتد لعشرين عاماً أو أكثر. ثانياً، منظومة العزل متعددة الطبقات التي تجمع بين الحماية الكهربائية العالية والمقاومة الميكانيكية للثني المتكرر. ثالثاً، مقاومته الموثقة لمجموعة واسعة من عوامل التدهور البيئي — الزيوت، والأشعة فوق البنفسجية، والأوزون، والملوحة، والرطوبة، والحرارة الشديدة.

بيئات المناجم: أقسى اختبار لأي كابل كهربائي

طبيعة التحديات البيئية في مواقع التعدين

المنجم ليس مصنعاً مضبوطاً. إنه بيئة متغيرة ومعادية بطبيعتها، تجمع في آنٍ واحد تحديات لا يواجهها أي قطاع صناعي آخر بهذه الكثافة:

تبدأ المشكلة بـالغبار المتطاير الذي يحتوي في مناجم الفوسفات والنحاس على جزيئات كاشطة تتراوح صلابتها على مقياس موس بين 5 و7 — صلابة كافية لإحداث خدوش دقيقة على أسطح الكابلات بمرور الوقت، تتحول لاحقاً إلى نقاط دخول للرطوبة والمواد الكيميائية. ثم تأتي الزيوت الهيدروليكية والوقود المتسربة من آلات الحفر والرافعات الثقيلة العملاقة، وهي خليط معقد من الهيدروكربونات التي تُهاجم الغلاف البوليمري للكابلات التقليدية وتسبب تورمها وتشققها. ولا يمكن إغفال الاهتزازات الميكانيكية الناجمة عن عمليات التفجير وآلات الحفر الدوارة، التي تُراكم إجهاداً دورياً على مقاطع التوصيل والتعشيق.

أما التغيرات الحرارية الحادة فهي سمة بارزة في مناجم الهواء الطلق بالمنطقة: في منجم الفوسفات بالأردن، يمكن أن تتجاوز درجة الحرارة السطحية +55 درجة مئوية في الصيف، بينما تنخفض ليلاً في الشتاء إلى ما دون الصفر. هذا التفاوت الحراري اليومي والموسمي يُشكّل ضغطاً تمدد وانكماش متكرراً على مادة الكابل.

أخيراً، تُضيف مياه الصرف الحامضية (Acid Mine Drainage) في بعض مناجم المعادن تحدياً كيميائياً إضافياً: الماء المُحمَّل بحمض الكبريتيك المخفف وأيونات المعادن الثقيلة هو بيئة عدائية لأي مادة بوليمرية لم تُصمَّم للمقاومة الكيميائية المحددة.

لماذا تفشل الكابلات العادية في مواقع التعدين؟

الكابلات المصنوعة للتطبيقات الصناعية العامة تبدأ عادةً في الظهور بعلامات التدهور بعد ثلاث إلى خمس سنوات في بيئة تعدين نشطة. آليات الفشل الأكثر شيوعاً هي:

تشقق الغلاف الخارجي بسبب الأوزون أو التعب الميكانيكي، مما يفتح الطريق أمام الرطوبة لتصل إلى طبقة العزل. تلطيخ العزل بالزيوت الهيدروليكية الذي يُقلل مقاومة العزل تدريجياً. تآكل الموصّل الأرضي نتيجة التعرض لأبخرة حمضية أو مياه صرف تحتوي على مواد مؤكسِدة. وفي الكابلات ذات الشاشة المضفورة أو الملفوفة، يؤدي الثني المتكرر إلى تمزق خيوط الشاشة وفقدان الحماية الكهرومغناطيسية والتأريض.

المقاومة البيئية: تحليل علمي للمواد

أولاً: مقاومة الزيوت — ما وراء الشهادات المعيارية

يُحدد المعيار الدولي DIN EN / IEC 60811-404 طريقة قياسية لاختبار مقاومة الكابلات للزيوت: يُغمر عينة من الغلاف الخارجي في زيت معياري (IRM 902) لمدة أربع وعشرين ساعة عند 100 درجة مئوية، ثم تُقاس التغيرات في الكتلة والحجم والخصائص الميكانيكية.

يستوفي الغلاف الخارجي لكابل (N)TMCGCWOEU هذا المعيار عبر تركيبة المطاط الثقيل من النوع 5GM5 وفق DIN VDE 0207-21. لكن ما يميز هذه التركيبة علمياً هو بنيتها الجزيئية: المطاط المُعالَج بالكبريت (Vulcanized Rubber) يُشكّل شبكة جزيئية ثلاثية الأبعاد من الروابط المتقاطعة. هذه الشبكة تعمل كحاجز فيزيائي أمام تغلغل جزيئات الهيدروكربون، لأن جزيئات الزيت يجب أن تتمدد الشبكة الجزيئية لكي تخترقها — وهو ما يستهلك طاقة أعلى بكثير مما يُتاحه التمدد الحراري في ظروف التشغيل العادية.

مقارنةً بذلك، الكابلات ذات الغلاف البولي كلوريد الفينيل (PVC) تُظهر امتصاصاً للزيوت يتراوح بين 5% و15% كتلياً في ظروف مشابهة، مما يُليّن الغلاف ويقلل مقاومته الميكانيكية. الغلاف المطاطي 5GM5 يحافظ على تغييرات في الكتلة أقل من 2% في الاختبارات القياسية.

ثانياً: مقاومة الأشعة فوق البنفسجية — التحدي الصامت للمناخ الصحراوي

المنطقة العربية هي من أعلى مناطق العالم في كثافة الإشعاع الشمسي (Solar Irradiance). تُسجّل محطات القياس في الربع الخالي وجنوب المغرب قيماً تبلغ 2,200 إلى 2,400 كيلوواط ساعة لكل متر مربع سنوياً — ما يعادل ضعف المتوسط في أوروبا الشمالية. هذا المستوى من الإشعاع يعني أن أي كابل مُركَّب في الهواء الطلق يتعرض لجرعة تراكمية من الأشعة فوق البنفسجية تُعادل تلك التي يواجهها كابل أوروبي في ضعف الزمن.

آلية التدهور الضوئي (Photodegradation) في البوليمرات تبدأ حين تمتص روابط الكربون-الهيدروجين (C-H) في السلاسل البوليمرية فوتونات الأشعة فوق البنفسجية وتنكسر. تتشكل جذور حرة تبدأ سلسلة تفاعلات الأكسدة الضوئية (Photo-oxidation)، مما يؤدي إلى تقلص السلاسل الجزيئية وتكوين مجموعات كربونيل (Carbonyl Groups) الظاهرة على السطح كتشقق وابيضاض وفقدان للمرونة.

مطاط الغلاف من النوع 5GM5 في كابل (N)TMCGCWOEU يتضمن مُثبِّطات الأشعة فوق البنفسجية (UV Stabilizers) من نوع الأمينات المجانية المكبح (HALS - Hindered Amine Light Stabilizers). تعمل جزيئات HALS كمصائد للجذور الحرة: بدلاً من أن تنتشر سلسلة تفاعل الأكسدة الضوئية عبر الشبكة البوليمرية، تُوقفها جزيئة HALS في بدايتها وتستعيد شكلها الأصلي في دورة تجديدية. هذا ما يُفسر الاستخدام غير المحدود في الخارج (Unrestricted Outdoor Use) المُعلَن عنه في مواصفات الكابل.

ثالثاً: مقاومة الملوحة والرطوبة — درع متعددة الطبقات

على طول السواحل الخليجية وفي المناجم المفتوحة القريبة من البحر — كمنجم مسقط في عُمان ومنشآت معالجة الفوسفات القريبة من ميناء العقبة — يتعرض الكابل لرياح الملح (Salt Spray) والرطوبة النسبية التي تصل أحياناً إلى 95%.

الخطر المزدوج هنا هو التآكل الكهروكيميائي وتسرب الرطوبة. الأول يستهدف الموصّل النحاسي والموصّل الأرضي، والثاني يستهدف طبقة العزل بتراكم جسور الرطوبة (Water Trees) التي تُقلل مقاومة العزل تدريجياً حتى الاختراق الكهربائي.

يواجه كابل (N)TMCGCWOEU هذين الخطرين بثلاثة خطوط دفاعية: الموصّل النحاسي المقصدَّل المُقصدَر (Tinned Copper) يوفر طبقة أكسيد القصدير الواقية التي تُعيق التآكل الكهروكيميائي بشكل فعّال. طبقة العزل EPR تمتلك امتصاصاً للماء (Water Absorption) أقل بكثير من XLPE — ما يجعلها أكثر مقاومة لآلية Water Treeing. والغلاف الخارجي المطاطي يتمتع بمقاومة رطوبة متأصلة، مُعززة بقدرة الكابل على العمل في مواقع مغمورة بالماء تحت ضغط يصل إلى 10 بار (فئة الحماية AD8).

رابعاً: مقاومة الحرارة — الأداء الثابت في ظروف الصحراء

الجهد الناجم عن الحرارة في المواد البوليمرية له طابع تراكمي يصفه علماء المواد بقانون أرهينيوس (Arrhenius Equation): كل ارتفاع بمقدار 10 درجات مئوية في درجة الحرارة يُضاعف تقريباً معدل التدهور الكيميائي. هذا يعني أن الكابل الذي يعمل عند 90 درجة مئوية سيتدهور بمعدل يساوي ثماني مرات سرعة تدهور الكابل المماثل عند 60 درجة مئوية، في ظروف أخرى متساوية.

لهذا السبب تحديداً، تُعد درجة الحرارة القصوى المسموح بها للموصّل (90 درجة مئوية) مؤشراً حاسماً في اختيار الكابل للمناخ الصحراوي. في حالة كابل (N)TMCGCWOEU، تستطيع مركبة EPR تحمّل الإجهاد الحراري المتكرر أفضل من XLPE لأن بنيتها الجزيئية أكثر استقراراً في وجود الحرارة مع الزيوت والمواد الكيميائية في آنٍ واحد — وهو السيناريو الذي تعيشه المناجم يومياً.

حالات تطبيق حقيقية: مناجم المنطقة العربية

حالة أولى — مناجم فوسفات وادي عربة، جنوب الأردن

تُعدّ منطقة وادي عربة في جنوب الأردن من أبرز مناطق استخراج الفوسفات في العالم. تعمل هناك منشآت تعدين مفتوحة تمتد على مساحات شاسعة في ظروف مناخية بالغة القسوة: صيف يتجاوز فيه الظل +45 درجة مئوية، وشتاء تنخفض فيه درجات الحرارة ليلاً إلى ما دون الصفر، مع عواصف رملية متكررة تحمل جسيمات الكوارتز الكاشطة.

التحدي الهندسي الأبرز في هذه المنشآت هو إمداد الطاقة لمعدات التكسير والنقل الضخمة — سحابات متحركة عملاقة (Draglines) وسيارات قلابة كهربائية ذاتية القيادة — التي تتطلب إمداداً بجهد متوسط عبر أكواز كابل متحركة (Trailing Cables) وأنظمة بكر (Reeling Systems). الكابلات المستخدمة في هذه الأنظمة تخضع لإجهاد مزدوج: الثني الميكانيكي المتكرر من جهة، والتعرض الخارجي لغبار الفوسفات والزيوت الهيدروليكية وأشعة الشمس الحارقة من جهة أخرى.

تجارب الميدان في منشآت التعدين المماثلة في وادي عربة أثبتت أن الكابلات ذات الغلاف البولي كلوريد الفينيل (PVC) تُظهر تشققاً ظاهراً وتصلباً في الغلاف الخارجي بعد 18 إلى 24 شهراً من التشغيل في الهواء الطلق. في المقابل، كابلات الغلاف المطاطي المقاومة للأشعة فوق البنفسجية والمقاومة للزيوت وفق المعايير الألمانية DIN VDE حافظت على سلامة الغلاف وخصائصه الميكانيكية لمدة تجاوزت ست سنوات في تقييمات الخدمة الميدانية — وهو الفارق الذي يُترجم مباشرةً إلى تخفيض ملموس في تكاليف الصيانة وتوقف الإنتاج.

حالة ثانية — منطقة معدن مسقط ومحيطها، سلطنة عُمان

تنشط في سلطنة عُمان صناعة استخراج الكروم والنحاس والمعادن الأساسية في مناطق متعددة، أبرزها الحزام المعدني المعروف بـ"أوفيولايت العُماني" الذي يمتد من مسندم جنوباً إلى ظفار. تتميز هذه المناطق بأنها تجمع بين ارتفاع التضاريس والقرب من السواحل البحرية في آنٍ واحد — مما يعني تعرض الكابلات لكل من الرطوبة العالية والملوحة والحرارة والغبار في وقت واحد، وهو سيناريو الإجهاد البيئي المتعدد (Multi-Stress Environment) الأصعب في مجال هندسة الكابلات.

في أحد مشاريع توسعة محطة معالجة النحاس في منطقة شمال عُمان، واجه الفريق الهندسي تحدياً محدداً: الربط الكهربائي بجهد متوسط بين محولات المحطة ومحركات أحواض التنقية الكهروكيميائية (Electrolytic Refining Cells)، في بيئة يحتوي هواؤها على رذاذ حمض الكبريتيك المخفف وأبخرة الكلور. هذه البيئة الحمضية الكيميائية تستوجب ليس فقط مقاومة الكابل للزيوت، بل مقاومته للبيئات الكيميائية المؤكسِدة والمختزِلة معاً. الغلاف المطاطي الثقيل من النوع 5GM5 المُستخدم في كابلات الجهد المتوسط المرنة يُقدم في هذا السياق ميزة التوافق الكيميائي مع طيف واسع من الوسائط الكيميائية الصناعية، وهو ما يجعله مناسباً لهذا النوع من البيئات التي تجمع بين التحديات الميكانيكية والكيميائية.

حالة ثالثة — مجمع معالجة الفوسفات، أبو ظبي الصناعية (مصفاة ADNOC)

على الرغم من أن الحالة الأشهر في هذا السياق تنتمي إلى قطاع المعالجة الكيميائية لا التعدين البحت، إلا أنها تُمثّل بشكل مثالي سيناريو "البيئة المركّبة" التي تواجه كابلات الجهد المتوسط المرنة. في مجمعات معالجة الهيدروكربونات والبتروكيماويات في إمارة أبو ظبي، تُستخدم كابلات الجهد المتوسط المرنة في ربط محولات الطاقة بمحركات الضواغط والمضخات الكبيرة — معدات تعمل في مناطق يُصنَّفها نظام التصنيف الكهربائي ATEX/IECEx كمناطق خطرة محتملة.

المتطلب الجامع هنا هو: مقاومة للهيدروكربونات الغازية والسائلة، تحمّل لدرجات الحرارة المرتفعة في المناخ الخليجي، مرونة ميكانيكية تتيح التركيب في مسارات متعرجة داخل وحدات المعالجة، وأداء كهربائي ثابت تحت الحمل الكامل. كابلات الجهد المتوسط بغلاف مطاطي مقاوم للزيوت وموصّل أرضي محيطي مُدمَج تُلبي هذه المتطلبات المتزامنة بشكل أفضل من أي بديل ذي غلاف بولي إيثيلين أو PVC.

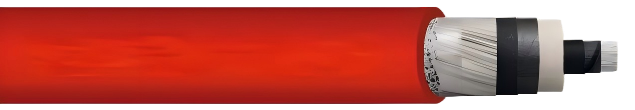

تصميم الكابل: كيف تتكامل طبقاته لمواجهة البيئة القاسية؟

الموصّل: النحاس المقصدَّر كأساس للمتانة

الاختيار لفئة المرونة الخامسة (Class 5) وفق DIN EN / IEC 60228 يعني أن الموصّل يتكون من أسلاك نحاسية دقيقة جداً — في الكابلات ذات المقطع العرضي الكبير، قد يصل عدد الأسلاك المكوّنة للموصّل إلى مئات من الأسلاك متناهية الدقة مجدولة بنمط هندسي محدد. هذا التجديل الدقيق يتوزع الإجهاد الميكانيكي للثني على عدد هائل من الأسلاك الفردية، بدلاً من تركيزه في سلك واحد كثيف.

تقصدير الأسلاك النحاسية يُضيف طبقة حماية كيميائية. أكسيد القصدير (SnO₂) الذي يتشكل على السطح عند التعرض للهواء يكوّن حاجزاً سلبياً (Passive Layer) يُعيق الأكسدة اللاحقة ويحافظ على قابلية الموصّل للتوصيل الكهربائي حتى في وجود أبخرة حمضية طفيفة. وهذا تفصيل قد يبدو صغيراً، لكنه ذو أهمية عملية كبيرة في بيئات تعدين الكبريتيدات والفوسفات.

نظام العزل: ثلاث طبقات لحماية مثلثة الأبعاد

الطبقة الأولى — طبقة التحكم في الإجهاد النصف موصلة الداخلية: هذه الطبقة الرقيقة المحيطة مباشرةً بالموصّل لا تُساهم في العزل الكهربائي، بل تُخفف التشوه في توزيع الحقل الكهربائي عند سطح الموصّل. السطح غير المنتظم للموصّل المجدول يُشكّل بروزات دقيقة تُولد تركزات في الحقل الكهربائي قد تُؤشر شرارات صغيرة (Partial Discharge). الطبقة النصف موصلة تُلمّس هذا السطح كهربائياً وتُوزع الحقل بشكل متجانس — وهو ما يُطيل عمر العزل الكهربائي بشكل جوهري.

الطبقة الثانية — العزل بمطاط الإيثيلين-البروبيلين (EPR): مادة EPR هي بوليمر مطاطي لا تبلوري (Amorphous) بطبيعتها، مما يعني غياب المناطق البلورية التي تُشكّل نقاط ضعف ميكانيكية في XLPE عند درجات الحرارة المنخفضة. يُحافظ EPR على مرونة ممتازة عند درجات تصل إلى −35 درجة مئوية في التطبيقات الديناميكية — وهو ما يتفوق فيه على XLPE الذي يُصبح هشاً نسبياً في البرد. في المقابل، مقاومة EPR للحرارة والأكسدة الحرارية (Thermal Oxidation) تجعله مُعادلاً أو متفوقاً على XLPE عند درجات التشغيل العالية.

الطبقة الثالثة — طبقة الدرع النصف موصل الخارجية: تُؤدي الوظيفة المرآة للطبقة الداخلية لكن من الخارج: تضمن تدرجاً سلساً للحقل الكهربائي عند الحد الفاصل بين العزل والموصّل الأرضي المحيطي، وتُمنع بذلك ظاهرة التفريغ الجزئي من هذا الجانب.

الموصّل الأرضي المحيطي: التأريض الذي يتحرك مع الكابل

يتميز الموصّل الأرضي في هذا الكابل بأنه مُلفوف حلزونياً (Helically Wound) من أسلاك نحاسية مقصدَّرة بتغطية تبلغ نحو 85% وفق DIN VDE 0250-1. هذه النسبة مُختارة بعناية: 85% توفر قدرة تأريض وحماية كهرومغناطيسية ممتازة، بينما يمنح الـ15% المتبقي من الفراغ الفسيفسائي مرونة إضافية تحت الثني — مقارنةً بتغطية 100% التي ستُقلل المرونة وستُراكم إجهاداً في نقاط تقاطع الأسلاك.

الطبيعة المحيطية (Concentric) للموصّل الأرضي تضمن أيضاً أن قيمة تيار دائرة الخطأ (Fault Current) تتوزع بشكل متساوٍ حول محيط الكابل، لا تتركز في نقطة واحدة كما قد يحدث في أسلاك أرضية منفصلة. هذا التوزيع المتجانس يُقلل خطر التلف الموضعي في حالات الأعطال.

الغلاف الخارجي: درع الدفاع الأخير

الغلاف المطاطي الثقيل من النوع 5GM5 هو ما يواجه العالم الخارجي مباشرةً: غبار المناجم، وزيوت الآلات، وحرارة الشمس، وملوحة الهواء الساحلي، ومياه الأمطار والصرف. تركيبته تُحقق خصائص يصعب الجمع بينها في مادة واحدة:

صلابة Shore A عالية تقاوم الخدش والثقب، مع مرونة كافية تتحمل الثني المتكرر دون تشقق. ثبات أمام أطياف واسعة من المذيبات العضوية والهيدروكربونات. مقاومة أوزون مُدمَجة — الأوزون في الهواء الطلق يُهاجم الروابط المزدوجة في بنية المطاط التقليدي، لكن التركيبة 5GM5 تستخدم تصميماً جزيئياً يُقلل من عدد هذه الروابط المعرضة للهجوم. قدرة على مقاومة الاشتعال وفق EN 60332-1-2، مع مؤشر أكسجين (Oxygen Index) يتجاوز 29 — مما يعني أن احتراق الكابل يتوقف تلقائياً حين تُبعَد عنه اللهب في هواء طبيعي.

اعتبارات التركيب في البيئات الصناعية القاسية

تحديد نصف قطر الانحناء قبل الشروع في التركيب

يُعد نصف قطر الانحناء الأدنى المسموح به — ستة أضعاف القطر الخارجي للتركيب الثابت، وثمانية أضعاف للحركة الحرة — قيداً هندسياً غير قابل للتفاوض. تجاوز هذا الحد حتى بصورة متكررة خلال عمليات التركيب فقط (لا في التشغيل) قد يُسبب تشوهاً دائماً في طبقة العزل الداخلية غير مرئي بالعين المجردة، لكنه يُنشئ نقاطاً من الإجهاد الكهربائي المرتفع ستُعجّل في نهاية المطاف بالتدهور.

في بيئات المناجم، حيث يُمرر الكابل أحياناً عبر فتحات ضيقة في هياكل الآلات أو ينعطف حول حواف معدنية حادة، يجب استخدام دليل كابل (Cable Guide) مُصمَّم بنصف قطر لا يقل عن الحد الأدنى المطلوب لضمان احترام هذا القيد في كل نقطة من مسار الكابل.

إدارة الحمل الشدي في أنظمة البكر والحركة

يبلغ الحمل الشدي الأقصى المسموح به 15 نيوتن لكل ملم مربع من مقطع الموصّل — وهو قيد حاسم في تطبيقات البكر (Reeling) حيث يتدلى الكابل رأسياً على أطوال قد تتجاوز عشرين متراً. حساب وزن الكابل لكل متر طولي ومقارنته بالحد الأقصى للحمل الشدي يجب أن يكون خطوة أساسية في تصميم أي نظام بكر.

عند استخدام الكابل في سحب معدات التعدين المتحركة (Trailing Cable Applications)، يجب تجنب الحالات التي يُسحب فيها الكابل مباشرةً بوزن المعدة دون نظام إدارة للتوتر (Tensioner). الحمل الشدي المتكرر فوق الحد الأقصى يُسبب تمدداً بلاستيكياً تراكمياً في أسلاك الموصّل وأسلاك الشاشة الأرضية يُقلل من قدرتها الميكانيكية والكهربائية بمرور الوقت.

الختم والتعشيق في البيئات الكيميائية

في البيئات التي تحتوي على أبخرة كيميائية — كمناجم الفوسفات حيث قد تتواجد أبخرة حمض الفلوروهيدريك (HF) المنبعثة من معالجة الفوسفات، أو في منشآت البتروكيماويات — يجب أن تكون نهايات الكابل وصناديق التعشيق (Termination Boxes) مُحكمة الإغلاق بشكل تام. الأبخرة الكيميائية التي تتسرب إلى نهاية الكابل يمكن أن تُهاجم طبقة العزل من الداخل بمعدل يفوق كثيراً ما يمكن لأي غلاف خارجي أن يقاومه، لأن التعرض يكون في هذه الحالة مباشراً ومستمراً.

التأريض وفق متطلبات البيئات المتفجرة

في المواقع المُصنَّفة كمناطق خطرة (Hazardous Areas) وفق معايير IECEx أو ATEX — وهو وضع شائع في مناجم الفحم أو قرب مخازن الوقود في المواقع الصناعية الكبرى — يجب أن يُستكمل تأريض الموصّل الأرضي المحيطي في كلا طرفي الكابل وفق متطلبات المنظومة الأرضية للمنشأة (Solid Earthed / Impedance Earthed). فصل الشاشة عن الأرضي أو تأريضها من طرف واحد فقط قد يُخل بمنظومة الكشف عن الأعطال ويُبطل تصنيف الكابل للمناطق الخطرة.

الأسئلة الشائعة — FAQ

س: ما الفرق بين كابل (N)TMCGCWOEU وكابلات الجهد المتوسط التقليدية ذات العزل XLPE؟ ج: الفارق الجوهري في ثلاثة محاور. أولاً، مادة العزل: EPR في كابل (N)TMCGCWOEU يُحافظ على مرونته في درجات الحرارة المنخفضة (حتى −35 درجة مئوية في التطبيقات الديناميكية) ويتحمل الثني المتكرر دون إجهاد كيميائي، في حين يُصبح XLPE هشاً نسبياً في البرد ومعرضاً لظاهرة "التشجير المائي" (Water Treeing) في وجود الرطوبة المستمرة. ثانياً، الغلاف الخارجي: المطاط الثقيل 5GM5 يوفر مقاومة فعلية للزيوت والأشعة فوق البنفسجية والأوزون، مقارنةً بغلاف PVC الذي يتصلب ويتشقق في البيئات القاسية. ثالثاً، التصميم الكلي: هذا الكابل مُصمَّم للحركة الديناميكية المتكررة، بينما الكابلات التقليدية مُصمَّمة أساساً للتركيب الثابت.

س: ما مقاطع الكابل المتاحة وما أعلى تيار يمكن نقله؟ ج: تتراوح المقاطع من 1×25 ملم² إلى 1×400 ملم² (مع موصّل أرضي مُدمَج بمقطع 16 أو 25 أو 35 ملم² حسب المقطع الرئيسي). أعلى قدرة نقل للتيار متاحة هي 823 أمبير لمقطع 1×400/35 ملم² عند درجة حرارة موصّل 90 درجة مئوية وحرارة محيطة 30 درجة مئوية في الهواء الطلق وفق طريقة التركيب F بمعيار IEC 60364-5-52. في البيئات الحارة، يجب تطبيق معاملات التخفيض (De-rating Factors) وفق DIN VDE 0298-4.

س: هل يمكن استخدام هذا الكابل في مواقع مغمورة بالمياه داخل مناجم التعدين؟ ج: نعم. الكابل مُعتمَد للعمل في مواقع مغمورة بالكامل تحت ضغط ماء يصل إلى 10 بار، وهو ما يعادل عمق 100 متر من الماء. يُصنَّف ذلك ضمن فئة الحماية AD8. غير أن تأثير المواد الكيميائية المذابة في مياه التعدين (كأيونات الكبريتات والمعادن الثقيلة) يستوجب تقييماً حالة بحالة للتأكد من توافق تركيبة الغلاف مع التركيبة الكيميائية للماء في الموقع المحدد.

س: ما عمر الخدمة المتوقع لهذا الكابل في بيئة تعدين قاسية؟ ج: مع الالتزام التام بنصف قطر الانحناء الأدنى، والحمل الشدي الأقصى، واستخدام نهايات وصناديق تعشيق مناسبة، يُمكن توقع عمر خدمة يتراوح بين 15 و25 سنة في تطبيقات الكابل المتحرك (Trailing Cable / Reeling). في التطبيقات الثابتة داخل البيئات القاسية، قد يتجاوز عمر الخدمة ذلك، وهو ما تُؤكده تجارب تشغيلية فعلية من منشآت صناعية متعددة في المنطقة العربية.

س: هل هذا الكابل معتمد لمناطق الخطر (ATEX/IECEx)؟ ج: الكابل يحمل شهادات الامتثال لتوجيه CPR (305/2011)، و RoHS (2015/863/EU)، وشهادة UL الأمريكية. للتطبيقات في المناطق المُصنَّفة بموجب IECEx أو ATEX، يجب مراجعة المواصفات الكاملة مع المهندس المسؤول عن تصنيف المناطق الخطرة في المنشأة، إذ يتعلق الأمر بتصميم المنظومة الكهربائية الكاملة لا بالكابل منفرداً.

س: ما الفرق في الأداء بين كابلات الجهد 6/10 كيلوفولت و18/30 كيلوفولت من هذه السلسلة؟ ج: الفارق الرئيسي هو سُمك طبقة العزل، وبالتالي الأبعاد الخارجية والوزن لكل متر. كابل 18/30 كيلوفولت بمقطع 1×95/16 ملم² يبلغ قطره الخارجي بين 38 و41 ملم ووزنه نحو 2300 كيلوغرام/كيلومتر، مقارنةً بكابل 6/10 كيلوفولت بالمقطع ذاته الذي يبلغ قطره بين 29 و32 ملم ووزنه نحو 1640 كيلوغرام/كيلومتر. قدرة نقل التيار متساوية في الحالتين (328 أمبير) لأنها تتحدد بمقطع الموصّل لا بجهد العزل. الاختيار بين فئات الجهد يُحدده التصميم الكهربائي للمنظومة لا اعتبارات الأداء البيئي.

الخلاصة: الكابل الذي يُفكر بالبيئة قبل أن تُفكر البيئة فيه

الاستثمار في كابل الجهد المتوسط المرن (N)TMCGCWOEU ليس قراراً تقنياً فحسب — إنه قرار اقتصادي واستراتيجي. في المنشآت الصناعية القاسية كمناجم الفوسفات الأردنية ومحاجر النحاس العُمانية ومجمعات البتروكيماويات الخليجية، يُقاس ثمن الكابل المناسب ليس بسعره الابتدائي بل بتكلفة التوقف الإنتاجي غير المخطط الذي يُكلف المنشآت الكبيرة عشرات آلاف الدولارات عن كل ساعة عطل.

تصميم هذا الكابل — من الموصّل النحاسي المقصدَّر بمرونة الفئة الخامسة، إلى العزل الثلاثي الطبقات بمطاط EPR، وصولاً إلى الغلاف المطاطي الثقيل المقاوم للزيوت والأشعة فوق البنفسجية والأوزون والرطوبة — هو تراكم لعقود من هندسة المواد المتخصصة في التطبيقات الديناميكية والبيئات القاسية.

للمهندسين العاملين في قطاع التعدين والصناعة الثقيلة في المنطقة العربية، يُمثّل هذا الكابل معياراً مرجعياً لفئة الكابلات التي يمكن أن تواجه البيئة بثقة — والبيئة في منطقتنا لا تُهادن.

للاطلاع على الجداول التقنية الكاملة بما تشمل الأبعاد والأوزان ومقاومات الموصّل وقدرات نقل التيار لكل مقطع ولكل فئة جهد، يُرجى الرجوع إلى الكتالوج الفني التفصيلي للمنتج.
