كابل (N)TSCGEW11Y ‎6/10 kV – كابل لفّ خالٍ من الهالوجين لأنظمة High Voltage Shore Connection (HVSC)

1. مقدمة: أهمية أنظمة Shore Power في الموانئ الحديثة

يشهد قطاع النقل البحري تحولاً جوهرياً نحو تقليل الانبعاثات الكربونية وتحقيق الاستدامة البيئية. فحين ترسو السفن في الموانئ، تواصل محركاتها الديزلية العمل لتأمين الطاقة الكهربائية اللازمة لأنظمة السفينة، مما يُنتج كميات ضخمة من غازات ثاني أكسيد الكبريت وأكاسيد النيتروجين والجسيمات الدقيقة التي تُلوّث الهواء في المناطق الساحلية والمدنية المجاورة.

في هذا السياق، برزت أنظمة Onshore Power Supply أو ما يُعرف بـ Shore Power كحلٍّ تقني استراتيجي يُمكّن السفن من إيقاف محركاتها الرئيسية تماماً أثناء الرسو، والاستعاضة عنها بالطاقة الكهربائية المُورَّدة من البنية التحتية للميناء. وتُمثّل هذه الأنظمة ركيزةً أساسية في استراتيجيات إزالة الكربون من قطاع الشحن البحري الدولي.

غير أن نجاح هذه الأنظمة يتوقف بشكل حاسم على جودة الكابل الكهربائي الرابط بين الرصيف والسفينة. يجب أن يتحمل هذا الكابل ظروفاً تشغيلية بالغة القسوة تشمل اللفّ المتكرر على بكرات الكابلات، والتعرض للبيئة البحرية العدائية، والحركة الميكانيكية المستمرة، مع الاستيفاء الكامل لمعايير الجهد المتوسط المعتمدة دولياً. وهنا تحديداً يتجلّى دور كابل (N)TSCGEW11Y ‎6/10 kV بوصفه الحل الهندسي الذي صُمِّم لهذه المهمة بالذات.

2. نظرة عامة على كابل (N)TSCGEW11Y ‎6/10 kV

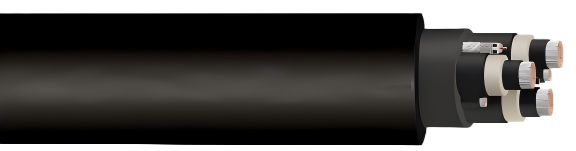

يُعدّ كابل (N)TSCGEW11Y ‎6/10 kV كابل جهد متوسط مرن من فئة Reeling Cable، أي مصمَّم أصلاً لتطبيقات اللفّ المتكرر على بكرات الكابلات المتحركة. وهو يمثّل حلقة الوصل الكهربائية الحيوية في منظومة High Voltage Shore Connection التي تربط محطات الجهد المتوسط الأرضية بالسفن الراسية في الميناء.

ما يُميّز هذا الكابل جوهرياً هو فلسفة التصميم الشمولية؛ إذ يجمع في بنية واحدة متكاملة بين قلوب الطاقة الثلاثة والموصل الأرضي والقلوب التحكمية وعناصر الألياف الضوئية. هذا التكامل الهندسي النادر يُبسّط عمليات التركيب، ويُقلّل نقاط الضعف الميكانيكية، ويرفع مستوى الموثوقية التشغيلية للمنظومة بأكملها.

يعمل الكابل وفق المعيار الدولي IEC/ISO/IEEE 80005-1 المنظِّم لتوصيل الجهد العالي من الرصيف، وهو المعيار الأكثر صرامةً في هذا المجال على مستوى العالم

3. التصميم الإنشائي للكابل

3.1 الموصلات – الأساس الكهربائي

تُشكّل الموصلات العمود الفقري الكهربائي للكابل، وقد اعتُمد في هذا التصميم النحاسُ المُجدَل الدقيق المطليّ بالقصدير وفق المعيار IEC 60228 Class 5. يتألف كل موصل من آلاف الأسلاك النحاسية الدقيقة المُجدَلة معاً، مما يُتيح مرونةً استثنائية تتحمّل دورات اللفّ والنشر المتكررة دون إجهاد ميكانيكي تراكمي.

طلاء القصدير ليس مجرد تشطيب سطحي؛ بل هو حاجز كيميائي فعّال يحمي النحاس من أكسدة الأوكسجين والتآكل الناجم عن الرطوبة البحرية على مدى سنوات التشغيل. يُضاف إلى ذلك أن المقاومة الأومية المنخفضة للموصل عند 20 درجة مئوية تُقلّل فقد الطاقة وتُعظّم كفاءة نقل التيار في أنظمة الجهد المتوسط.

3.2 نظام العزل الثلاثي EPR

يُمثّل هذا النظام قفزة نوعية في تقنيات عزل كابلات الجهد المتوسط. يعتمد على ثلاث طبقات مُبثَّقة في عملية إنتاجية واحدة متزامنة، وهو ما يُميّزه جوهرياً عن الأنظمة التقليدية التي تُبثّق طبقاتها بشكل منفصل.

الطبقة الأولى هي الطبقة الشبه موصلة الداخلية التي تُطوّق الموصل مباشرةً وتُوزّع مجال الإجهاد الكهربائي بانتظام تام، مما يُقضي على ظاهرة تركّز المجال الكهربائي عند النتوءات والتشوّهات السطحية للموصل.

الطبقة الثانية هي عزل مطاط الإيثيلين بروبيلين EPR الرئيسي المطابق للمعيار IEC 60092-360، الذي يوفّر عزلاً كهربائياً فائقاً مع الحفاظ على مرونة ميكانيكية عالية حتى في درجات الحرارة القصوى. تتميز EPR بمقاومتها الفطرية للرطوبة والأشعة فوق البنفسجية والأوزون، وهي خصائص لا غنى عنها في البيئات البحرية الصعبة.

الطبقة الثالثة هي الطبقة الشبه موصلة الخارجية التي تُؤمّن سطحاً منتظماً للتدريع الكهربائي اللاحق وتُعزّز توزيع الإجهاد الكهربائي على طول مسار العزل بأكمله، مما يرفع مستوى الثبات الكهربائي طويل الأمد.

3.3 موصل التأريض والقلوب التحكمية

يشتمل الكابل على موصل أرضي مُدرَّع بطبقة شبه موصلة، يتولى تأمين مسار عودة الأعطال وتوفير الحماية ضد الصدمات الكهربائية وفق متطلبات IEC/ISO/IEEE 80005-1.

إضافةً إلى ذلك، تتضمن البنية قلوب تحكم مُعزَّزة ومُدرَّعة تُعرف بـ Pilot Cores، مُرقَّمة من 1 إلى 8 بحبر أسود على خلفية بيضاء. تُستخدم هذه القلوب في دوائر التحكم والإشارات والحماية اللازمة لإدارة نظام الاتصال الكهربائي بين السفينة والرصيف، مما يُتيح تطبيق بروتوكولات الإيقاف الآمن التلقائي عند أي شذوذ كهربائي.

3.4 عنصر الألياف الضوئية المدمج

يُجسّد هذا المكوّن فلسفة الكابل الشاملة المتمثّلة في دمج الطاقة والاتصالات في حامل واحد. يضمّ الكابل 12 ليفة ضوئية متعددة النمط من النوع OM1 بمواصفات G62.5/125، مطابقة للمعيار IEC 60793-2-10، مع توهين لا يتجاوز 3.5 ديسيبل لكل كيلومتر عند طول موجة 850 نانومتر.

هذا الدمج يُوفّر قدرة عالية على نقل البيانات لدعم أنظمة التحكم والمراقبة والأتمتة، مع حماية طبيعية من التداخل الكهرومغناطيسي الناجم عن تيارات الجهد المتوسط المجاورة. والنتيجة العملية هي تبسيط بنية التوصيل بين السفينة والرصيف وتقليل تكاليف البنية التحتية الإجمالية.

3.5 الغلاف الخارجي المزدوج TPU/PUR

يمثّل الغلاف الخارجي درع الكابل الأول في مواجهة العوامل البيئية والميكانيكية القاسية. يعتمد التصميم طبقتين متكاملتين من مواد البولي يوريثان؛ الطبقة الداخلية تُوفّر الحماية الكيميائية الأولية وتُحافظ على تماسك البنية الداخلية للكابل أثناء الحركة، فيما تتولى الطبقة الخارجية مقاومة التآكل الميكانيكي والشد والتمزق والثقب الناجم عن الاستخدام اليومي المكثّف في بيئات الموانئ.

يُضاف إلى ذلك أن تركيبة TPU تتضمن مقاومة مدمجة للأشعة فوق البنفسجية تمنع تشقّق الغلاف وتدهوره عند التعرض المطوّل للشمس، فضلاً عن خصائص خلوّ الهالوجين التي تضمن عدم إطلاق غازات سامة عند الاشتعال.

4. الخصائص الكهربائية

يعمل الكابل بجهد اسمي U₀/U يبلغ ‎6/10 كيلوفولت، وهو الجهد المعتمد دولياً لأنظمة HVSC في الموانئ الكبرى. يصل الجهد الأقصى للتشغيل المستمر إلى نحو 12 كيلوفولت، فيما يبلغ جهد اختبار العزل 21 كيلوفولت تياراً متردداً. هذا الهامش الكبير الذي يتجاوز الجهد التشغيلي الأقصى بنحو 75 بالمئة يضمن سلامة العزل على المدى البعيد حتى في أكثر ظروف التشغيل قسوة.

تبلغ درجة الحرارة القصوى المسموح بها للموصل أثناء التشغيل الاعتيادي 90 درجة مئوية، في حين تصل درجة الحرارة القصوى عند قصر الدائرة إلى 200 درجة مئوية لفترات قصيرة دون الإخلال بسلامة العزل. في الاتجاه المقابل، يحتفظ الكابل بمرونته الميكانيكية الكاملة عند درجات حرارة تبلغ سالب 30 درجة مئوية، مما يجعله صالحاً للتشغيل في موانئ المناطق الباردة. تُحدَّد مقاومة الموصل الأومية وسعة التحميل التياري وفق المعيار DIN VDE 0298-4.

5. الخصائص الميكانيكية وتطبيقات اللفّ

تحتل الخصائص الميكانيكية مكانة محورية في تصميم هذا الكابل، لأن تطبيق اللفّ المتكرر يمثّل أشد الاختبارات قسوةً على أي كابل كهربائي. يبلغ أقصى حمل شد مسموح به 25 نيوتن لكل ملليمتر مربع من مساحة المقطع الكلية.

تتدرّج أنصاف أقطار الانحناء المسموح بها وفق المعيار DIN VDE 0298-3 تبعاً لنوع التطبيق؛ ففي التثبيت الثابت يكفي نصف قطر يساوي 6 أضعاف القطر الكلي للكابل، وفي الحركة الحرة يُشترط نصف قطر لا يقل عن 10 أضعاف القطر، أما في تطبيقات اللفّ المتكررة فيُرفع الحد الأدنى إلى 12 ضعفاً من القطر. هذا التصاعد المحسوب يعكس فهماً عميقاً لإجهادات اللفّ وتوزّعها على الهياكل الداخلية للكابل.

6. أنواع الرافعات وأنظمة الحركة المتوافقة

صُمِّم الكابل للعمل ضمن منظومة متكاملة من أنظمة نقل الطاقة في بيئات الموانئ، وهو يتوافق مع أنواع متعددة من أنظمة الرافعات والحركة.

في رافعات الكابل البحرية Cable Cranes، يتحمّل الكابل دورات لفّ ونشر يومية متعددة في ظروف التشغيل الاعتيادية، مع تغيّرات مستمرة في نصف قطر اللفّ تبعاً لأبعاد بكرة الكابل، وقوى شد متغيّرة تبعاً للوزن وزاوية الكابل.

في أنظمة التوصيل المتنقلة Mobile Connection Systems، وهي الأكثر انتشاراً في الموانئ متعددة الأغراض، يتعامل الكابل مع حركة جانبية واسعة النطاق وتغيير مستمر في مسار الكابل تبعاً لحركة الوحدة المتنقلة على طول الرصيف.

في أنظمة ذراع التوصيل الثابتة Fixed Boom Systems، يُوفّر الكابل مرونةً كافية للاستجابة لحركة السفينة العمودية الناتجة عن المدّ والجزر وتأثيرات التحميل والتفريغ، مع تحمّل قوى الشد الثابتة واهتزازات الآلات دون تعب ميكانيكي مع الزمن.

7. مقاومة العوامل البيئية والكيميائية

البيئة البحرية في الموانئ هي من أكثر البيئات عداوةً للمواد الكهربائية على الإطلاق، إذ تجمع بين الرطوبة العالية والملوحة والزيوت الصناعية والأشعة فوق البنفسجية والأوزون الساحلي والحرارة المتذبذبة. يُعالج هذا الكابل هذه التحديات بمنظومة حماية متكاملة.

على صعيد مقاومة الزيوت، يستوفي الكابل متطلبات المعيار EN 60811-404 الذي يكفل الحماية من تشرّب الزيوت والمشتقات البترولية المنتشرة في بيئات الموانئ والسفن. ومن حيث مقاومة الهب، يمتثل الكابل لمتطلبات IEC 60332-1-2 التي تضمن حبس الاشتعال وعدم انتشاره على طول الكابل.

أما خاصية خلوّ الهالوجين وفق EN 60754، فهي ليست مجرد ميزة بيئية بل متطلب أمني صارم في البيئات البحرية، حيث يمكن أن تتراكم الغازات السامة وتُشكّل خطراً داهماً على حياة الأفراد في الفضاءات شبه المغلقة.

يصنَّف الكابل ضمن فئة AD8 من حيث مقاومة الماء، مما يعني تحمّله ضغطاً مائياً يصل إلى 10 بار. هذه المقاومة المرتفعة تُعدّ حاجزاً أمام تسرّب الرطوبة التي قد تُسبّب تدريجياً قصوراً في العزل وتُقصّر العمر التشغيلي للكابل. يُضاف إلى ذلك مقاومة مثبتة للأوزون الساحلي الذي يُسبّب تشقّق مواد الغلاف التقليدية على المدى البعيد.

8. المعايير والاعتمادات الدولية

يرتكز الكابل على طيف شامل من المعايير الدولية والأوروبية. على رأس هذه المعايير يأتي IEC/ISO/IEEE 80005-1 بوصفه المرجع الأساسي لأنظمة توصيل الجهد العالي من الرصيف. تُحدِّد IEC 60228 Class 5 مواصفات الموصلات المرنة، فيما تُغطي IEC 60092-360 متطلبات عزل EPR في الكابلات البحرية. وتُنظّم IEC 60793-2-10 مواصفات الألياف الضوئية متعددة النمط المدمجة في الكابل.

من ناحية السلامة، يمتثل الكابل لمعيار IEC 60332-1-2 الخاص بمقاومة الاشتعال، ولمعيار EN 60754 الخاص بخلوّ الهالوجين، ولمعيار EN 60811-404 لمقاومة الزيوت. وتُحدِّد DIN VDE 0298-3/4 أنصاف أقطار الانحناء المسموح بها وسعة التحميل التياري. أما على الصعيد التشريعي الأوروبي، فيتوافق الكابل مع لائحة RoHS 2015/863/EU وتوجيه الجهد المنخفض LVD 2014/35/EU ولائحة منتجات البناء CPR 305/2011.

9. التطبيقات العملية في الموانئ

يُغطّي الكابل طيفاً واسعاً من تطبيقات الموانئ والملاحة البحرية. في أرصفة سفن الحاويات، يُمكّن الكابل من تقديم تغذية كهربائية نظيفة ومستقرة من الرصيف لناقلات الحاويات الكبرى خلال فترات الرسو الطويلة، مما يُقلّص البصمة الكربونية لعمليات الشحن تقليصاً جوهرياً.

في أرصفة سفن الرحلات البحرية، تتميز هذه السفن بحاجة كهربائية ضخمة نظراً لوجود آلاف الركاب والخدمات الفندقية المصاحبة. يُتيح كابل HVSC توفير هذه الطاقة بالكامل من الشاطئ، فيما يبقى الكابل جاهزاً لتحمّل حركة السفينة الناتجة عن المدّ والجزر والتيارات البحرية.

في أرصفة ناقلات النفط والغاز، تُضاف متطلبات السلامة من الانفجار والحريق إلى قائمة المواصفات المطلوبة، حيث يُساهم الكابل الخالي من الهالوجين والمقاوم للزيوت في الامتثال لأعلى معايير السلامة البحرية.

وفي الموانئ التجارية متعددة الأغراض، توفّر أنظمة التوصيل المتنقلة المُجهَّزة بهذا الكابل مرونةً تشغيلية عالية تسمح بخدمة أنواع مختلفة من السفن من نقاط توصيل متعددة على طول الرصيف.

10. المقارنة مع الكابلات التقليدية

يتجلّى الفارق الجوهري بين كابل (N)TSCGEW11Y والكابلات التقليدية في عدة محاور. من حيث تركيبة المواد، قد تحتوي كابلات HVSC التقليدية على غلاف PVC الذي يُطلق غازات كلور الهيدروجين السامة عند الاحتراق، في حين أن الكابل المتخصص خالٍ تماماً من الهالوجين.

من حيث التكامل الوظيفي، تستلزم الحلول التقليدية مدّ كابل منفصل للألياف الضوئية، بينما يدمج (N)TSCGEW11Y اثنتي عشرة ليفة ضوئية OM1 في بنيته الواحدة. وفيما يتعلق بنظام العزل، تعتمد الكابلات التقليدية في الغالب على طبقة عزل واحدة أو مزدوجة، بينما يوفّر هذا الكابل نظاماً ثلاثياً مُبثَّقاً في آنٍ واحد.

على صعيد أداء اللفّ، كثيراً ما تكون الكابلات التقليدية غير مخصصة أصلاً لهذا التطبيق، فتتعرّض للتعب الميكانيكي المبكر. في المقابل، جُرِّبت مواصفات الانحناء والشد في (N)TSCGEW11Y وحُدِّدت بدقة لتطبيقات اللفّ المتكرر. أما الامتثال للمعيار IEC/ISO/IEEE 80005-1، فهو جزئي أو غائب في حالة الكابلات العامة، بينما هو شرط تصميمي أساسي في الكابل المتخصص.

11. القيمة الهندسية: العمر الافتراضي والموثوقية والسلامة

من منظور العمر الافتراضي، تتضافر عدة عوامل في إطالة دورة حياة هذا الكابل. الغلاف المزدوج من TPU/PUR يُبطّئ تدهور الخصائص الميكانيكية بشكل ملحوظ مقارنةً بالغلاف البولي فينيل كلوريد التقليدي. الموصلات النحاسية المطلية بالقصدير تقاوم الأكسدة والتآكل الكيميائي طوال عمر الكابل. وعزل EPR يحتفظ بخصائصه الكهربائية والميكانيكية على مدى عقود في البيئات الصعبة. أما التصميم الموجّه للفّ فيُقلّل من التعب الميكانيكي التراكمي ويُطيل الزمن حتى أول عطل.

من منظور الموثوقية التشغيلية، يُمثّل التوقف غير المُخطَّط في الموانئ الكبرى خسارة مالية ضخمة وتعطيلاً لسلاسل الإمداد الدولية. التصميم الثلاثي للعزل يُقلّل احتمالية الأعطال الكهربائية الداخلية، واجتياز اختبارات الجهد القاسية يُثبت سلامة العزل قبل الشحن والتركيب، والألياف الضوئية المدمجة تُتيح المراقبة اللحظية لحالة الكابل واكتشاف التلف المبكر قبل تطوّره إلى عطل كامل.

من منظور السلامة، يُقدّم الكابل منظومة متعددة الطبقات؛ خلوّ الهالوجين يضمن عدم إطلاق غازات سامة ومسبّبة للتآكل عند الاشتعال، ومقاومة الهب تُوقف انتشار الحريق ذاتياً، والعزل الثلاثي يوفّر حواجز متعددة بين الجهد العالي والعمال، وموصل التأريض الكامل يُؤمّن مسار توجيه آمن لتيار الخطأ، ومقاومة الماء AD8 تمنع تسرّب الرطوبة التي قد تُسبّب قصوراً في العزل مع مرور الوقت.

من منظور الكلفة الإجمالية للملكية، يُثبت الكابل اقتصاديته التشغيلية على المدى البعيد؛ فتقليل أعطال الكابل وإطالة عمره الافتراضي وتوفير تكاليف الصيانة الطارئة يُعوّض بكل وضوح التكلفة الأعلى للشراء الأولي.

12. خاتمة: الكابل الصحيح لمستقبل الموانئ المستدامة

التحوّل العالمي نحو الموانئ الخضراء والملاحة البحرية المستدامة ليس أمنيةً مستقبلية، بل واقع تشريعي ورقابي يزداد صرامةً يوماً بعد يوم. وفي قلب هذا التحوّل، يقف كابل HVSC حارساً صامتاً يُمكّن الموانئ من أداء دورها في خفض الانبعاثات.

يُجسّد كابل (N)TSCGEW11Y ‎6/10 kV هذا الدور بامتياز؛ فهو ليس مجرد ناقل للكهرباء، بل منظومة هندسية متكاملة تُعيد تعريف ما يعنيه الكابل البحري في القرن الحادي والعشرين. من التصميم الثلاثي للعزل إلى الألياف الضوئية المدمجة، ومن الغلاف المقاوم للبيئة البحرية إلى الامتثال الكامل لأصعب المعايير الدولية، يُقدّم هذا الكابل جواباً هندسياً شاملاً على تحدّيات Shore Power الحديثة.

للمهندس المصمِّم أو مدير المشاريع في قطاع الموانئ، الاختيار الصحيح لكابل HVSC يبدأ من سؤال واحد واضح: هل هذا الكابل صُمِّم أصلاً لهذا التطبيق؟ الجواب في حالة (N)TSCGEW11Y ‎6/10 kV هو نعم بلا تحفّظ، وهذا هو الفارق الذي يصمد أمام سنوات التشغيل القاسية.
