كابل (N)TSCGEWOEU-SR PLUS FO: كابل إمداد طاقة مرن متوسط الجهد مع ألياف بصرية لتطبيقات اللف والضغط الميكانيكي العالي

المقدمة

يُعد كابل (N)TSCGEWOEU-SR PLUS FO من أبرز الحلول الهندسية المتقدمة في مجال الكابلات الكهربائية متوسطة الجهد، حيث يجمع بين إمداد الطاقة المرن ونقل البيانات عبر ألياف بصرية مدمجة، مما يجعله مناسبًا لتطبيقات اللف الديناميكية تحت ضغط ميكانيكي عالٍ. هذا الكابل، المبني على معيار DIN VDE 0250-813، يتميز بمرونة عالية تسمح بانحناءات متكررة وسرعات لف مرتفعة، بالإضافة إلى مقاومة استثنائية للظروف البيئية القاسية مثل الغبار والرطوبة ودرجات الحرارة المتطرفة في المناجم المفتوحة أو الموانئ أو المناطق الصناعية الثقيلة.

في صناعة الكابلات المتخصصة، يبرز كابل لف مرن متوسط الجهد مثل هذا الكابل كحل هجين يدعم التشغيل الآمن للآلات الثقيلة الكبيرة، مثل رافعات الجسور، رافعات الموانئ، ومعدات مناولة المواد في الحقول والتخوم الصناعية. يواجه المستخدمون في هذه التطبيقات تحديات مستمرة مثل الالتواءات الشديدة في مسار الكابل، الأحمال الشدية العالية أثناء التسارع والتوقف، وتغير اتجاه اللف من نوع S، وهنا يأتي دور هذا الكابل ليضمن استمرارية الطاقة والبيانات دون انقطاع، مما يقلل من التوقفات غير المخطط لها ويزيد الكفاءة التشغيلية.

من خلال دمج الألياف البصرية (مثل 12 أو 2×12 ليفة من نوع G62.5/125 أو G50/125 أو E9/125)، يتجاوز هذا الكابل الحدود التقليدية لكابلات إمداد الطاقة، فيوفر نقل بيانات عالي السرعة لمراقبة الأنظمة والتحكم فيها عن بُعد، مع الحفاظ على مستوى عالٍ من السلامة الكهربائية في بيئات العمل التي تتعرض لضغط ميكانيكي شديد واهتزازات قوية.

المواصفات الحرارية والميكانيكية

من الناحية الحرارية، صُمم كابل (N)TSCGEWOEU-SR PLUS FO للعمل في مدى واسع من درجات الحرارة ليناسب بيئات التشغيل المختلفة. في حالة التركيب الثابت، تتراوح درجة حرارة التشغيل المسموح بها من –50 درجة مئوية إلى +80 درجة مئوية، بينما في حالة التشغيل على أنظمة اللف والحركة المرنة تتراوح من –35 درجة مئوية إلى +80 درجة مئوية. درجة حرارة الموصل القصوى أثناء التشغيل العادي تبلغ 90 درجة مئوية، أما في حالة القصر اللحظي فيُسمح بوصول درجة حرارة الموصل إلى 250 درجة مئوية لمدة قصيرة محددة وفق المعايير المعمول بها. يتم حساب عوامل التصغير لسعة حمل التيار وفق DIN VDE 0298-4 لضمان عمل الكابل بأمان في درجات الحرارة المحيطة المرتفعة الشائعة في البيئات الصحراوية أو الاستوائية في الشرق الأوسط.

أما من الناحية الميكانيكية، فيتميز الكابل بقدرة عالية على تحمل الأحمال الشدية والالتواءات المتكررة. الحمل الشدي الأقصى المسموح به على الموصل هو 20 نيوتن لكل مليمتر مربع من مساحة المقطع النحاسي، وهو ما يسمح بتركيب الكابل على بكرات اللف والطبالي المتحركة دون تعريض النوى الداخلية للتلف. كما يتحمل الكابل ضغط التواء يصل إلى ±25 درجة لكل متر من طول الكابل، ما يجعله مناسبًا للتطبيقات التي يتعرض فيها لمسارات ملتوية أو تدوير متكرر. نصف قطر الانحناء المحدد للكابل يتبع متطلبات DIN VDE 0298-3، وعادة ما يُحسب كنسبة من القطر الخارجي لضمان عدم الإجهاد الزائد على العزل والموصلات. مسافة الحد الأدنى لتغييرات الاتجاه من نوع S يتم تحديدها بـ 20 ضعف القطر الخارجي للكابل، وهو شرط مهم في تصميم مسارات الكابل على الرافعات والعربات المتحركة. إضافة إلى ذلك، يمكن أن تصل سرعة اللف الميكانيكية إلى نحو 240 مترًا في الدقيقة حسب التصميم، وهو ما يلبّي متطلبات أنظمة اللف السريعة في الرافعات والمعدات المتحركة.

سؤال شائع: ماذا يحدث إذا تجاوزت سرعة اللف أو زاوية الالتواء الحدود الموصى بها؟ في هذه الحالة قد يحدث تآكل مبكر في الغلاف أو إجهاد زائد على الموصلات والألياف البصرية، مما يؤدي بمرور الوقت إلى تشققات في العزل أو زيادة في مقاومة الموصل وحدوث سخونة موضعية. لكن تصميم الكابل مع جديلة التعزيز المضادة للالتواء والغلاف المطاطي الثقيل التحمل يقلل بشكل كبير من مخاطر هذا التآكل. ومع ذلك، يُنصح دائمًا بالالتزام بقيم السرعة والالتواء الموصى بها، وإجراء فحوصات دورية على مناطق الانحناء والالتواء في مسار الكابل، لضمان إطالة عمر الخدمة وتقليل الأعطال المفاجئة.

تصميم الكابل

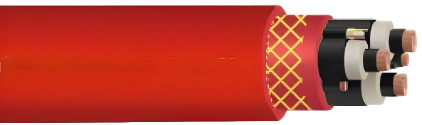

يعتمد تصميم كابل (N)TSCGEWOEU-SR PLUS FO على بنية متعددة الطبقات تجمع بين القوة الميكانيكية والخواص الكهربائية الممتازة. تبدأ البنية بالموصلات النحاسية العارية، المصنوعة من أسلاك نحاسية دقيقة، مجدولة بنعومة وفق الفئة 5 بحسب IEC 60228، ما يوفر مرونة عالية تسمح للكابل بتحمل الانحناءات واللف المتكرر دون كسر في الأسلاك الداخلية. يحيط بالموصل طبقة داخلية شبه موصلة (Inner Semi-Conductive Layer) تعمل على توزيع المجال الكهربائي بشكل متجانس وتقليل تركيز الإجهادات الكهربائية حول الموصل.

فوق هذه الطبقة، يأتي العازل الأساسي المصنوع من مركب مطاط الإيثيلين بروبيلين (EPR) المحسن كهربائيًا وميكانيكيًا وفق DIN VDE 0207-20. هذا المركب يوفر مقاومة عالية للتفريغ الجزئي، وثباتًا في الأداء عند تغير درجات الحرارة، بالإضافة إلى مرونة جيدة في ظروف التشغيل الديناميكية. ثم يتم تطبيق طبقة خارجية شبه موصلة (Outer Semi-Conductive Layer) حول العزل، لتشكيل نظام كامل للتحكم في المجال الكهربائي، مما يقلل احتمالية انهيار العزل في الجهود المتوسطة.

موصل الأرض في هذا الكابل عبارة عن موصلات نحاسية ذات مقطع مقسّم وموزع في الفجوات الخارجية بين النوى الرئيسية، وغالبًا ما يكون مغلفًا بطبقة شبه موصلة لتحسين توزيع الجهد وزيادة مستوى الأمان. أما عنصر الألياف البصرية فيتم وضعه ضمن وحدة خاصة تحتوي على 12 أو 2×12 ليفة ضوئية من أنواع مختلفة مثل الألياف متعددة الوضع G50/125 أو G62.5/125، أو الألياف أحادية الوضع E9/125، بحيث يتم ترتيب هذه الوحدة مع النوى الثلاث في حزمة واحدة ذات طول جدل محسّن لتقليل الإجهاد الميكانيكي على الألياف أثناء اللف والانحناء.

ترتيب النوى في الكابل يكون في صورة ثلاث نوى رئيسية للطاقة موضوعة في تشكيل حلزوني مع طول جدل محسوب بعناية، مع وجود عنصر الألياف البصرية وموصل الأرض المقسم في الفجوات الخارجية. هذا الترتيب يساعد على توزيع الأحمال الميكانيكية بشكل متوازن على كامل مقطع الكابل، ويمنع تشكل نقاط ضعف موضعية. يتم بعد ذلك ملء الفجوات بغلاف داخلي من مركب مطاطي ثقيل التحمل من نوع 5GM5، يمنح الكابل بنية مدمجة ويحسن مقاومته للصدمات والاهتزازات.

المرحلة التالية في التصميم هي جديلة التعزيز المصنوعة من خيوط صناعية عالية المتانة، يتم وضعها بين الغلاف الداخلي والغلاف الخارجي، لتعمل كـ حماية ضد الالتواء (Anti-Twist Protection Braid). هذه الجديلة جزء أساسي في كابلات اللف، حيث تمنع انتقال عزم الالتواء بالكامل إلى النوى الداخلية، وتوزعه على مستوى الغلاف، مما يقلل من مخاطر القطع أو الالتواء الداخلي للموصلات والألياف. أخيرًا، يُغطى الكابل بـ غلاف خارجي من نفس المركب المطاطي الثقيل التحمل، غالبًا باللون الأحمر لسهولة التمييز البصري في مواقع العمل.

سؤال محتمل: هل يتأثر هذا التصميم بالغبار، الرطوبة، أو المواد الكاشطة الموجودة في المناجم؟ الغلاف الداخلي والخارجي المصنوعان من مطاط 5GM5، إلى جانب البنية المدمجة والجديلة الواقية، يوفران حماية قوية ضد اختراق الغبار والرطوبة، كما يقاومان التآكل الناتج عن الاحتكاك بسطوح معدنية أو خرسانية. ومع ذلك، يُنصح في البيئات شديدة التآكل باستخدام بكرات وتوجيهات مناسبة للكابل، وتجنب الجر المباشر على الحواف الحادة، للحفاظ على الغلاف الخارجي لأطول فترة ممكنة.

التطبيقات

صُمم كابل (N)TSCGEWOEU-SR PLUS FO خصيصًا كتطبيق نموذجي لـ كابل لف مرن لإمداد الطاقة متوسطة الجهد مع توجيه الكابل في مستويات مختلفة، مثل محور اللف في اتجاه حركة العربة أو الرافعة. يُستخدم هذا النوع من الكابلات في التطبيقات التي يتعرض فيها الكابل لعمليات لف وفك متكررة، وانحناءات ديناميكية، وأحمال شد وتغيرات سريعة في الاتجاه، وغالبًا تحت ضغط ميكانيكي عالٍ أو شديد.

من التطبيقات الرئيسية له:

• آلات مناولة المواد الكبيرة في المناجم المفتوحة، حيث تتحرك الجرافات العملاقة، العربات الناقلة، ومعدات الحفر لمسافات طويلة ويجب أن يتبعها الكابل على بكرات اللف.

• رافعات الموانئ بكل أنواعها، مثل رافعات الحاويات ورافعات الشحن على الأرصفة البحرية، حيث يتم توجيه الكابل على بكرات أفقية أو عمودية مع تغير مستمر في ارتفاع وموضع الحمل.

• مكدسات ومستردات المواد (Stacker/Reclaimer) في مخازن المواد الخام، الإسمنت، الفحم، أو المعادن، حيث تتحرك هذه المعدات على مسارات طويلة ويجب أن يُلف الكابل ويتبع حركة الذراع أو الجسر.

• تطبيقات صناعية أخرى في المناطق البتروكيماوية أو محطات الطاقة أو الموانئ الصناعية، حيث يلزم الجمع بين إمداد طاقة متوسط الجهد ونقل بيانات عالية الاعتمادية عبر الألياف البصرية للمراقبة والتحكم.

في منجم مفتوح نموذجي في منطقة صحراوية، قد يتم استخدام هذا الكابل لتغذية رافعة دوّارة تعمل على حافة المنجم. يتعرض الكابل هناك لحرارة مرتفعة نهارًا، وبرودة نسبيًا ليلًا، مع غبار كثيف واهتزازات مستمرة. بفضل التصميم المرن والغلاف المقاوم للعوامل الجوية، يمكن للكابل أن يعمل لسنوات مع صيانة محدودة، وفي الوقت نفسه تنقل الألياف البصرية بيانات زمنية آنية عن حالة المحركات، مستويات الحمل، ووضعية الرافعة إلى غرفة التحكم المركزية.

سؤال شائع في هذه التطبيقات: كيف يتعامل الكابل مع الاهتزازات الشديدة والتسارع المفاجئ في حركة الرافعات؟ في الواقع، الجديلة المضادة للالتواء، والغلاف المطاطي السميك، وترتيب النوى بثلاثية متوازنة، كلها عناصر تقلل من نقل الاهتزازات مباشرة إلى الموصلات والألياف، وتوزع القوى عبر المقطع بالكامل. مع ذلك، يُوصى بتركيب أنظمة توجيه (Cable Guidance) مثل بكرات أو سلاسل كابل مصممة خصيصًا لتطبيقات اللف، لتجنب الاحتكاك المفرط أو الانثناء بزاويا حادة، مما يمنع التلف المبكر ويضمن عمر خدمة أطول.

المعلمات الكيميائية

يتمتع كابل (N)TSCGEWOEU-SR PLUS FO بخصائص كيميائية متقدمة تجعله مناسبًا للبيئات الصناعية القاسية. فهو مقاوم للزيوت وفق متطلبات DIN EN/IEC 60811-404، ما يعني أنه يتحمل التعرض للزيوت المعدنية أو بعض الزيوت الصناعية دون تدهور سريع في الغلاف المطاطي. هذا أمر مهم في المناجم والرافعات، حيث تكون الزيوت والشحوم حاضرة دائمًا على الأرضيات وفي محيط الآلات.

فيما يخص السلوك في حالة الحريق، يتوافق الكابل مع متطلبات DIN EN/IEC 60332-1-2، أي أنه يظهر سلوكًا مقبولًا في اختبارات اللهب ويعتبر من الكابلات المثبطة للهب أو ذات انتشار محدود للحريق، وهو ما يرفع مستوى السلامة في المواقع الصناعية التي تتطلب التزامًا صارمًا بلوائح الحماية من الحريق. إضافة إلى ذلك، يتمتع الكابل بـ مقاومة عالية للعوامل الجوية، حيث يمكن استخدامه دون قيود تقريبًا في التطبيقات الداخلية والخارجية، مع مقاومة واضحة للأوزون، الأشعة فوق البنفسجية، والرطوبة. هذا يجعله مثاليًا للبيئات الساحلية ذات الرطوبة العالية والملوحة، وكذلك للبيئات الصحراوية ذات الإشعاع الشمسي القوي.

سؤال: هل يمكن أن يتلف الكابل نتيجة التعرض الطويل لأشعة الشمس المباشرة والحرارة العالية؟ الغلاف المطاطي المستخدم في هذا الكابل مصمم ليكون مقاومًا للأشعة فوق البنفسجية، ما يقلل من تشقق الغلاف أو تصلبه مع مرور الوقت. ومع ذلك، في المواقع ذات الإشعاع الشمسي القوي جدًا، يُفضل أحيانًا إضافة وسائل حماية إضافية مثل حوامل مظللة أو مسارات مغطاة في الأجزاء الثابتة، خاصة إذا كان الكابل ثابتًا ومعرضًا دومًا للشمس. أما في أجزاء الكابل الموجودة على بكرات اللف المتحركة، فغالبًا ما يكون التعرض متناوبًا، مما يقلل من مخاطر التلف الناتج عن UV.

المعلمات الكهربائية

من الناحية الكهربائية، يُصنف كابل (N)TSCGEWOEU-SR PLUS FO ضمن كابلات متوسطة الجهد، حيث يغطي نطاقًا من الجهود المقدرة Uo/U مثل 3.6/6 كيلوفولت، 6/10 كيلوفولت، 12/20 كيلوفولت، وحتى 18/30 كيلوفولت حسب البنية والمقطع المختار. الجهد التشغيلي الأقصى في أنظمة التيار المتردد (AC) أو التيار المستمر (DC) يحدد بوضوح وفق المعايير، كما يتم اختبار الكابل بجهد اختبار تيار متردد محدد في معيار DIN VDE 0250-813 لضمان سلامة العزل على مدى عمر الخدمة.

سعة حمل التيار لهذا الكابل تعتمد على مساحة مقطع الموصل، طريقة التركيب، ودرجة حرارة الوسط المحيط، ويتم حسابها باستخدام عوامل التصغير المذكورة في DIN VDE 0298-4. في البيئات الحارة، تقل سعة حمل التيار الفعلية بنسبة معينة (مثل 0.8 أو 0.9 من القيمة الاسمية) لمنع ارتفاع درجة حرارة الموصل والعزل. لذلك، عند تصميم نظام إمداد الطاقة باستخدام هذا الكابل، يجب أخذ ظروف التركيب الفعلية في الاعتبار، مثل ما إذا كان الكابل مركبًا في الهواء الطلق، في حوامل، أو على بكرات في مسار مفتوح، ثم تطبيق عوامل التصغير المناسبة.

سؤال: كيف يمكن للمهندس أن يضمن اختيار مقطع الكابل الصحيح في بيئة عالية الحرارة؟ الخطوة الأولى هي تحديد تيار الحمل المطلوب للأحمال المتصلة، ثم النظر في درجة الحرارة المحيطة المتوقعة وظروف التبريد. بعد ذلك يتم الرجوع إلى جداول سعة حمل التيار للكابل، وتطبيق عوامل التصغير وفق المعيار، واختيار مقطع أكبر عند الحاجة. بهذه الطريقة يُضمن تشغيل الكابل ضمن حدود درجة حرارة الموصل القصوى (90 درجة مئوية) وتفادي السخونة الزائدة.

خصائص الألياف البصرية

إحدى نقاط القوة الرئيسية في كابل (N)TSCGEWOEU-SR PLUS FO هي دمج عنصر الألياف البصرية في نفس غلاف كابل الطاقة. هذا العنصر يمكن أن يحتوي على 12 أو 2×12 ليفة ضوئية، من أنواع مختلفة تلائم احتياجات أنظمة الاتصالات والتحكم. النوع الأحادي الوضع (Single-Mode) E9/125 مناسب لنقل البيانات لمسافات طويلة وبعرض نطاق كبير، مع قيم توهين نموذجية منخفضة مثل 0.5 ديسيبل لكل كيلومتر عند 1310 نانومتر، مما يجعله مثاليًا لربط معدات المناجم أو الرافعات بمراكز التحكم البعيدة.

أما الألياف متعددة الوضع (Multimode) مثل G50/125 أو G62.5/125، فتوفر حلاً فعالاً من حيث التكلفة لتطبيقات المسافات الأقصر داخل نفس الموقع الصناعي، مع قيم توهين نموذجية مثل حوالي 3.0 ديسيبل لكل كيلومتر عند 850 نانومتر، مع دعم سرعات نقل عالية تكفي لتطبيقات المراقبة بالفيديو، قراءة الحساسات، أو أنظمة التحكم الصناعية. يتم تصنيع هذه الألياف وفق اللوائح الدولية مثل ITU-T G.652 D للألياف الأحادية الوضع وITU-T G.651 للألياف متعددة الوضع، كما يتم اتباع رموز ألوان قياسية للألياف وفق ANSI/TIA/EIA 598-A لتسهيل التعرف على الألياف أثناء عمليات الربط واللحام.

سؤال: هل تتأثر الألياف البصرية بالضغط الميكانيكي والانحناءات المتكررة في تطبيقات اللف؟ نعم، الألياف البصرية بطبيعتها حساسة للانحناءات الحادة والشد الزائد، لكن تصميم الكابل يأخذ ذلك في الاعتبار من خلال وضع الألياف داخل وحدة خاصة محمية، وترتيبها في موضع يقلل الإجهاد عليها، بالإضافة إلى تحديد نصف قطر انحناء أدنى للكابل ككل. عند الالتزام بنصف قطر الانحناء الموصى به، وضبط نظام اللف بحيث لا يتجاوز زوايا الانحناء المسموح بها، يبقى التوهين الإضافي محدودًا ولا يؤثر بشكل ملموس على أداء نقل البيانات. كما يُنصح بإجراء اختبارات دورية للألياف باستخدام أجهزة OTDR في المشاريع الحساسة، للكشف المبكر عن أي زيادة غير طبيعية في التوهين.

الخاتمة

يُمثل كابل (N)TSCGEWOEU-SR PLUS FO حلاً صناعيًا قويًا ومتخصصًا لتطبيقات اللف في البيئات القاسية، حيث يجمع بين كابل إمداد طاقة مرن متوسط الجهد، وهيكل ميكانيكي شديد التحمل، وعناصر ألياف بصرية عالية الأداء لنقل البيانات والتحكم. تصميمه وفق معايير DIN VDE، مع غلاف مطاطي ثقيل التحمل، جديلة حماية ضد الالتواء، ومقاومة ممتازة للزيوت والأشعة فوق البنفسجية والرطوبة، يجعله خيارًا مثاليًا للمناجم المفتوحة، رافعات الموانئ، مكدسات المواد، والتطبيقات الصناعية التي تتطلب موثوقية عالية وعمر خدمة طويل.

للمشاريع التي تتطلب حلولاً خاصة، يمكن طلب تصاميم أخرى أو مقاطع مختلفة حسب التطبيق، سواء من حيث عدد الألياف البصرية، مساحة مقطع الموصل، أو تفاصيل إضافية مثل فواصل داخلية أو طبقات حماية إضافية. من خلال استشارة الخبراء الفنيين وموردي الكابلات المتخصصين، يمكن تكييف هذا النوع من الكابلات ليطابق تمامًا متطلبات كل مشروع صناعي في الشرق الأوسط أو في أي سوق عالمي يحتاج إلى كابل صناعي قوي، مقاوم بيئيًا، وذكي في الوقت نفسه بفضل دمج الألياف البصرية.
