كابل (N)TSCGEWÖU المسطح متوسط الجهد – معتمد بمعايير VDE ومصنوع من نيوبرين عالي الجودة لتطبيقات بكرات الرافعات

المقدمة: حين تتوقف الرافعة، يتوقف كل شيء

في قلب كل ميناء نشط، ومنجم عامل، ومحطة طاقة حديثة، تدور عجلات الإنتاج بلا توقف. والرافعات المتحركة هي الشريان الحيوي لهذه المنظومة، تحمل وتنقل وترفع بدقة متناهية. غير أن كل هذا النشاط يقف خلفه عنصر غالباً ما يُغفله غير المتخصصين: كابل الطاقة المرن الذي يغذّي هذه الرافعات بالكهرباء دون انقطاع، وهي تتحرك ذهاباً وإياباً على مدار الساعة.

إن اختيار الكابل الخاطئ في تطبيقات بكرة الكابل يعني توقفاً مفاجئاً، وخسائر تشغيلية باهظة، وأحياناً حوادث أمان خطيرة. من هنا جاء تصميم كابل (N)TSCGEWÖU من شركة Feichun استجابةً مباشرة لهذه التحديات، ليكون المرجع الأول في صناعة كابلات بكرة الرافعات متوسطة الجهد على المستوى العالمي.

أولاً: البنية الداخلية والتصميم الهندسي الفريد

يبدأ تميّز كابل (N)TSCGEWÖU من نقطة لا يراها أحد بالعين المجردة: تصميمه الداخلي المُحكم الذي بُني وفق منطق هندسي واضح، يوازن بين المرونة الميكانيكية من جهة، والأداء الكهربائي العالي من جهة أخرى.

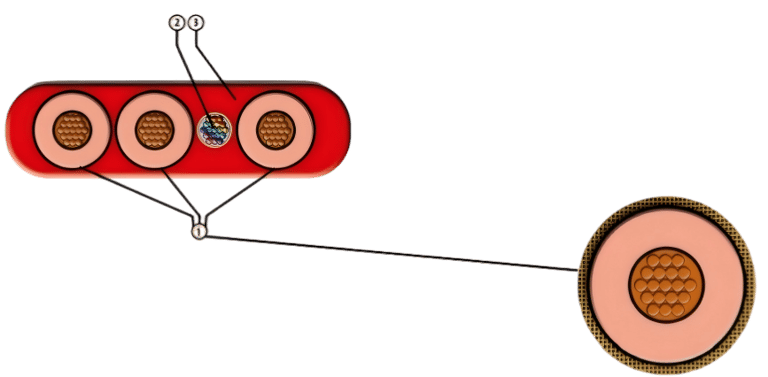

1. الموصلات المرحلية المشدودة (Screened Phase Conductors)

يحتوي الكابل على موصلات مرحلية مُشدودة بشاشة كهربائية لكل موصل على حدة. هذه الشاشة الفردية تؤدي وظيفتين: الأولى هي حجب التداخل الكهرومغناطيسي بين الأوجه، والثانية هي توزيع المجال الكهربائي بشكل منتظم حول الموصل، مما يمنع تركّز الإجهاد الكهربائي عند نقاط بعينها—وهو أحد الأسباب الرئيسية لفشل عزل الكابلات في بيئات متوسطة الجهد.

تُصنع الموصلات من شرائط نحاسية مجدولة بتصميم دقيق يضمن أقصى قدر من المرونة مع الحفاظ على مقاومة كهربائية منخفضة. كل خيط نحاسي في حزمة الموصل مُصمم ليتحمل الانحناء المتكرر دون أن يتعرض للكسر الدقيق (micro-fracture) الذي يتراكم عبر الزمن ليؤدي إلى فشل الكابل.

2. العزل بمادة EPDM عالية الأداء

يُستخدم في عزل الموصلات مطاط الإيثيلين بروبيلين دايين (EPDM)، وهو من أفضل مواد العزل الكهربائي للتطبيقات الديناميكية. يتميز هذا العزل بمعامل مرونة منخفض جداً، مما يجعله قادراً على تحمل دورات الانحناء بأعداد تفوق عشرات الآلاف دون أن تظهر تشققات أو خسارة في خصائص العزل الكهربائي.

3. التصميم المسطح والمحور الصغير (Flat Design)

ربما يكون التصميم المسطح هو الخاصية الأكثر أهمية من الناحية التشغيلية. فبدلاً من التقاطع الدائري التقليدي، يُصمَّم الكابل بشكل مستطيل، مما يوفر ثلاث مزايا جوهرية متكاملة:

• أبعاد محورية أصغر: المحور الصغير للكابل يعني إمكانية تكديس لفّات أكثر على بكرة بنفس القطر، مما يزيد الطول الكلي الممكن تخزينه على البكرة.

• توزيع أفضل للضغط الميكانيكي: التصميم المسطح يوزع قوى الضغط الناتجة عن اللف والفك بشكل أكثر انتظاماً مقارنة بالكابل الدائري.

• ثبات وضعي أثناء اللف: يميل الكابل المسطح بطبيعته إلى البقاء في المستوى ذاته أثناء لفّه على البكرة، مما يقلل الالتواء غير المرغوب الذي يُسبب إجهاداً إضافياً.

4. خيار الألياف البصرية المدمجة

لتلبية متطلبات الأتمتة والتحكم الذكي في الرافعات الحديثة، يوفر كابل (N)TSCGEWÖU خيار دمج ألياف بصرية داخل نفس الغلاف. تتوفر نوعان:

• أحادية الوضع (Single-Mode) 9/125 ميكرومتر: لنقل البيانات على مسافات طويلة بحيث يمكن ربط المتحكمات الموزعة عبر محطات كبيرة المساحة.

• متعددة الوضع (Multi-Mode) 62.5/125 ميكرومتر: لتطبيقات الشبكات المحلية السريعة داخل المحطة.

إن دمج قناة البيانات مع قناة الطاقة في كابل واحد يُلغي الحاجة إلى مسارات مستقلة للبيانات، ويبسّط نظام البكرة بأكمله.

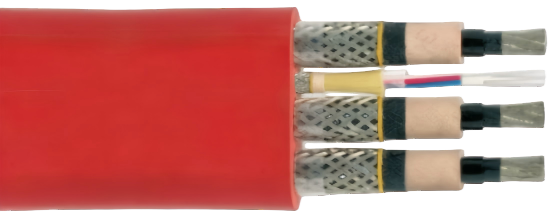

ثانياً: المواد والأداء—الغلاف النيوبريني الأحمر

يُمثل الغلاف الخارجي من مطاط النيوبرين (Neoprene) ذي اللون الأحمر المميز جوهر الأداء الميكانيكي للكابل في البيئات القاسية. ولا يقتصر اختيار النيوبرين على التقليد، بل هو اختيار هندسي مدروس لأسباب موضوعية واضحة.

مقاومة التآكل والتمزق

تُشير مواصفات الغلاف إلى امتثاله لمستوى 5GM5 أو 5GM3 وفق معايير IEC، وهما أحد أعلى مستويات مقاومة التآكل الميكانيكي في كابلات الغلاف المطاطي. في بيئات الموانئ والمناجم حيث قد يتعرض الكابل للاحتكاك بالأسطح المعدنية وحواف البكرات، هذه الخاصية ليست رفاهية بل ضرورة وجودية.

مقاومة الزيوت والمواد الكيميائية

محيط الرافعات الصناعية ملوّث دائماً بالمواد الزيتية: زيت الهيدروليك، مواد التشحيم، وقود الآليات المساعدة. الغلاف النيوبريني يتميز بمقاومة فائقة للهيدروكربونات والمواد الكيميائية الصناعية، مما يمنع التدهور التدريجي الذي يُسبب تفككاً للغلاف وتعرضاً للعزل الداخلي.

نطاق درجات الحرارة التشغيلية

صُمم الكابل ليعمل ضمن نطاق واسع جداً:

• درجات الحرارة القصوى: من -40 درجة مئوية حتى +80 درجة مئوية في وضع التخزين الثابت.

• أثناء التشغيل الديناميكي: من -30 درجة مئوية حتى +80 درجة مئوية.

هذا النطاق يجعله ملائماً للعمل في الموانئ الشمالية ذات الشتاء القارس، والموانئ الاستوائية ذات الصيف الحار، دون الحاجة إلى تصاميم مخصصة لكل منطقة مناخية.

ثالثاً: الجهود المقنّنة والاعتمادات التقنية

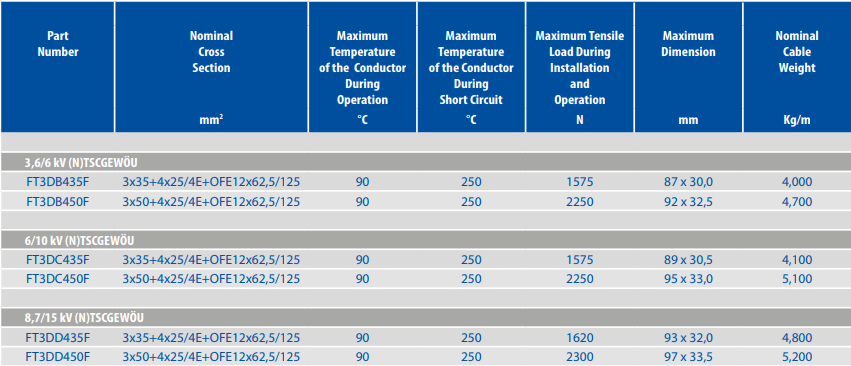

الجهود الاسمية المتاحة

يتوفر الكابل بجهدين اسميين رئيسيين، مع إمكانية توفير جهود أخرى حسب المواصفات المطلوبة:

• 3.6/6 كيلوفولت: مع جهد اختبار 11 كيلوفولت للتحقق من سلامة العزل.

• 6/10 كيلوفولت: مع جهد اختبار 17 كيلوفولت لضمان هامش أمان كافٍ.

تفصيل الجهد (مثلاً 3.6/6) يعني أن 3.6 كيلوفولت هو أقصى جهد من الموصل إلى الأرض، فيما 6 كيلوفولت هو أقصى جهد من الموصل إلى الموصل. هذا التفصيل ضروري عند حساب هامش أمان العزل في الأنظمة ذات التأريض المقيّد أو العائم.

الامتثال للمعايير الدولية

يُصنَّع الكابل وفق معياري DIN VDE 0250-Part 813 وVDE 0298-4، وهما المرجعان الألمانيان المعتمدان على مستوى دولي لكابلات الطاقة المرنة. وتضمن هذه المعايير اتساق الجودة في كل دفعة إنتاجية، وتوفر للمهندسين المرجعية القياسية اللازمة لتصميم المنظومة الكهربائية للرافعة بثقة.

رابعاً: التطبيقات—أين يتألق هذا الكابل؟

رافعات STS (Ship-to-Shore)

رافعات الرصيف لنقل الحاويات من السفينة إلى الرصيف هي البيئة المثالية لهذا الكابل. تتحرك هذه الرافعات أفقياً على مسارات طويلة مع حاجة مستمرة لسحب الكابل ولفّه. السرعة التشغيلية القصوى للكابل عبر بكرة Monospiral Reel تصل إلى 200 متر/دقيقة، وهو معدل يغطي متطلبات معظم رافعات STS الحديثة.

أجهزة تفريغ السفن (Ship Unloaders)

تتميز أجهزة تفريغ السفن بحركات ميكانيكية معقدة ومتعددة المحاور. الكابل المسطح يستجيب بمرونة لهذه الحركات المتغيرة دون تراكم للإجهاد عند نقاط الانحناء.

Stacker Reclaimer في مناجم الفحم والخام

في المناجم الضخمة، تعمل آلات التكديس والاسترجاع في ظروف بالغة القسوة: غبار كثيف، اهتزازات مستمرة، وتغيرات حرارية حادة. الغلاف النيوبريني والعزل EPDM يشكلان معاً درعاً حقيقياً ضد هذه المؤثرات البيئية المجتمعة.

محطات الحاويات الآلية وشبه الآلية

في محطات الجيل الجديد التي تعتمد الأتمتة الكاملة أو الجزئية، تزداد الحاجة إلى نقل البيانات جنباً إلى جنب مع الطاقة. هنا يبرز خيار الألياف البصرية المدمجة كميزة تنافسية حاسمة. وقد سُجّل تركيب هذا الكابل في أكثر من 30 ميناء ومحطة حاويات حول العالم، في ظروف تشغيلية متنوعة وبمعايير جودة صارمة لدى مشغلين عالميين.

سادساً: القيمة الهندسية—الاستثمار الصحيح على المدى البعيد

عمر التشغيل والموثوقية

لا يُقاس كابل بكرة الرافعة بثمن الشراء وحده، بل بتكلفة دورة حياته الكاملة (Life Cycle Cost). كابل يتعطل كل عام يكلّف عشرات أضعاف ثمنه في التوقف عن الإنتاج، وتكاليف الاستبدال، وساعات الصيانة الطارئة. كابل (N)TSCGEWÖU مُصمَّم لعمر تشغيلي طويل يتجاوز ما توفره الكابلات العادية بفضل التوازن الدقيق بين خصائص المواد المستخدمة وجودة التصنيع.

الأمان الكهربائي والميكانيكي

الشاشة الكهربائية الفردية على كل موصل لا تحسن الأداء الكهربائي فحسب، بل توفر حماية حقيقية ضد أخطار التفريغ الجزئي (Partial Discharge)، وهي ظاهرة خفية تُدمر العزل تدريجياً دون أن تُسبب عطلاً فورياً واضحاً. الكشف المبكر عنها والوقاية منها بتصميم سليم يُطيل عمر الكابل بشكل كبير.

سهولة الصيانة والاستبدال

التصميم المعياري والأبعاد الموحدة تُسهّل عملية الاستبدال عند الحاجة. كما أن الغلاف الأحمر المميز يجعل الكابل سهل التعرف عليه في أنظمة الكابلات المعقدة، مما يختصر وقت الفنيين ويقلل أخطاء الصيانة.

سابعاً: أسئلة المهندسين الشائعة—إجابات خبير

س: هل يمكن استخدام هذا الكابل في تطبيقات التغذية الوسطى (Center Feed) وليس الطرفية فقط؟

ج: الكابل مُحسَّن أساساً لتطبيقات التغذية النهائية (End Feed) والسرعات المتوسطة. في تطبيقات التغذية الوسطى ذات السرعات العالية جداً، يُنصح بمراجعة فريقنا الفني لتقييم المواصفات المطلوبة وتحديد ما إذا كان يلزم تصميم مخصص.

س: ما الفرق الفعلي في سعة اللف بين الكابل المسطح والدائري على نفس البكرة؟

ج: يعتمد ذلك على المقطع العرضي المحدد، لكن بشكل عام يُتيح التصميم المسطح لف كميات أكبر بنسبة تتراوح بين 15% و30% مقارنة بكابل دائري مماثل، مما يعني إما بكرة أصغر بنفس الطول، أو طول أكبر على نفس البكرة.

س: هل يمكن الجمع بين الألياف البصرية وشاشة الموصلات في نفس الكابل؟

ج: نعم، كلا الخيارين متاحان ويمكن دمجهما في تصميم واحد وفق متطلبات المشروع. يُنصح بتوضيح عدد الألياف البصرية المطلوبة ونوعها (أحادية أو متعددة الوضع) مع المواصفات الكهربائية عند طلب العرض.

س: كيف يتعامل الكابل مع درجات الحرارة المنخفضة جداً في مناجم القطب الشمالي أو الموانئ الكندية؟

ج: صُمم الكابل للعمل الديناميكي حتى -30 درجة مئوية، وللتخزين الثابت حتى -40 درجة مئوية. مطاط النيوبرين والعزل EPDM يحتفظان بمرونتهما في درجات الحرارة المنخفضة بشكل أفضل بكثير من مواد PVC أو المطاط الطبيعي، مما يمنع التشقق الذي يحدث عادة عند التشغيل في البرد الشديد.

س: ما الحد الأقصى لطول الكابل الذي يمكن تصنيعه في لفافة واحدة؟

ج: يعتمد ذلك على المقطع العرضي للكابل وأبعاد بكرة الشحن. يُنصح بالتواصل مع فريق Feichun للحصول على جدول الأطوال المتاحة لكل مقطع، لأن تجنب وصلات وسطية في كابل البكرة يُعدّ من أهم متطلبات موثوقية التشغيل.

س: هل الكابل متوافق مع أنظمة رصد الحالة (Condition Monitoring) عن بُعد؟

ج: نعم، إضافة الألياف البصرية تُتيح نقل البيانات من أجهزة الاستشعار المثبتة على الرافعة إلى مركز التحكم المركزي، وهو ما يتوافق تماماً مع متطلبات أنظمة الصيانة التنبؤية الحديثة. كما أن الشاشة الكهربائية تُقلل التشويش على إشارات القياس.

الخاتمة: اختر الكابل الذي يستحقه مشروعك

في عالم البنية التحتية الصناعية الثقيلة، لا مجال للمفاجآت غير المحسوبة. كل توقف لرافعة في ميناء مزدحم يعني حاويات متأخرة، وسفناً راسية، وتكاليف تشغيل مضاعفة. كابل (N)TSCGEWÖU من Feichun ليس مجرد كابل، بل منظومة متكاملة من المواد والتصميم والمعايير تعمل معاً لضمان شيء واحد: أن الطاقة تصل دائماً، ودون انقطاع، ومهما كانت ظروف التشغيل.

بتصميمه المسطح الفريد، وغلافه النيوبريني المتين، وموصلاته المشدودة المُحكمة، وخيارات الألياف البصرية المدمجة، يُقدم هذا الكابل قيمة هندسية حقيقية تتجاوز سعر الشراء إلى اعتبارات الموثوقية طويلة المدى والسلامة التشغيلية المستدامة.

إذا كنت تعمل على مشروع ميناء جديد، أو ترقية منظومة رافعات موجودة، أو إنشاء محطة حاويات ذكية، فإن فريق المهندسين في Feichun مستعد لتزويدك بالاستشارة الفنية الكاملة، وتحليل المتطلبات التشغيلية لمشروعك، وتقديم مواصفات الكابل الأنسب لكل تطبيق.

تواصل معنا اليوم—لأن القرار الصحيح في اختيار الكابل يُحدث فرقاً يمتد لعقود.
