كابل (N)TSFLCGEWOEU للجهد المتوسط: الحل الهندسي للبيئات القاسية في موانئ الشرق الأوسط

مقدمة: حين تكون البيئة هي العدو الأول للكابل

في عالم الهندسة الكهربائية للمنشآت البحرية والصناعية الثقيلة، لا تكفي المواصفات الكهربائية وحدها لضمان أداء الكابل واستمراريته. فعند الحديث عن موانئ منطقة الشرق الأوسط — حيث تتصاعد درجات الحرارة إلى ما يتجاوز 50 درجة مئوية تحت الشمس المباشرة، وتُعصف رياح الخماسين حاملةً الغبار الكثيف، وتُلفح الرياح البحرية الساحل برذاذها الملحي الخاناق — يغدو اختيار الكابل الصحيح قراراً هندسياً ذا أثر مباشر على موثوقية المنشأة بأكملها وسلامة عملياتها.

في هذه البيئة بالتحديد يُثبت كابل الجهد المتوسط المرن ذو الشريط المطاطي (N)TSFLCGEWOEU جدارته التقنية. فهو لم يُصمَّم للتكيّف مع بيئة واحدة قاسية، بل بُني هندسياً لتحمّل تراكم متزامن من أشد الأحمال البيئية تحدياً: الحرارة الشديدة، والرطوبة المرتفعة، والأشعة فوق البنفسجية الحارقة، والرذاذ الملحي المتراكم، وتلوث الزيوت الصناعية، فضلاً عن الإجهاد الميكانيكي المستمر لأنظمة البكرات المتحركة. هذا المقال يستعرض الأسس العلمية والهندسية لهذه القدرة الاستثنائية، مع استعراض حالات تطبيقية حقيقية من أبرز موانئ المنطقة.

التحديات البيئية في الموانئ البحرية والصناعية بالشرق الأوسط

الحرارة الرطبة: معادلة مزدوجة التأثير

تتميز بيئة موانئ الخليج العربي وبحر العرب بظاهرة يعرفها المهندسون باسم "الحرارة الرطبة المركّبة"، وهي مزيج شديد الخطورة على مواد العزل الكهربائي. فمن جهة، تتراوح درجات الحرارة المحيطة في الصيف بين 42 و50 درجة مئوية في الهواء الطلق، وقد تتجاوز ذلك على الأسطح المعدنية المعرضة للشمس المباشرة. ومن جهة أخرى، تبلغ نسبة الرطوبة النسبية في موانئ مثل جبل علي ودبي وجدة والدوحة مستويات تتراوح بين 70 و95 بالمئة في أشهر الصيف.

هذا التزاوج بين الحرارة والرطوبة ليس مجرد تحدٍّ مريح، بل هو عامل تدهور كيميائي ومادي متسارع. فالحرارة ترفع من معدل التفاعلات الكيميائية وفق قانون أرهينيوس، مما يُضاعف معدل الشيخوخة الحرارية في مواد العزل الرديئة. في الوقت ذاته، تُسرّع الرطوبة المرتفعة من عمليات التحلل المائي في البوليمرات الهشّة، وتُضعف طبقة العزل بالتخلل التدريجي للرطوبة التي تُخفض مقاومة العزل مع الزمن.

الرذاذ الملحي: عدوٌ صامت لا يهدأ

الموانئ البحرية — بطبيعتها — تعيش في محيط من الهواء المُشبع بالكلوريدات. ملح كلوريد الصوديوم المحمول في الهواء يترسب على أسطح الكابلات، وحين يتفاعل مع الرطوبة يُكوّن محلولاً كهرليتياً ضعيفاً لكنه دائم الحضور. هذا المحلول يُعجّل من تآكل المعادن المكشوفة، ويتسلل عبر أي تشقق أو خلل في الغلاف الخارجي للكابل ليصل إلى طبقات العزل الداخلية.

في الموانئ الكبرى مثل ميناء حمد في قطر وميناء الملك عبدالله في المملكة العربية السعودية، تُصنَّف عدوانية الرذاذ الملحي ضمن أعلى المستويات وفق تصنيف IEC 60721، مما يفرض اشتراطات صارمة على الغلاف الخارجي لأي كابل يُستخدم في المناطق المكشوفة.

الأشعة فوق البنفسجية: الأكسدة المرئية وغير المرئية

يستقبل الشرق الأوسط واحدةً من أعلى معدلات الإشعاع الشمسي في العالم. الأشعة فوق البنفسجية — تحديداً نطاقَي UV-A وUV-B — تمتلك طاقة فوتونية كافية لكسر الروابط الكيميائية في سلاسل البوليمر، مما يؤدي إلى ظاهرة التحلل الضوئي. الكابلات ذات الأغلفة البوليمرية التقليدية كـ PVC عرضةٌ لهذه الظاهرة بشكل واضح: تتشقق أسطحها، تفقد مرونتها، ثم تبدأ في الانكسار الهيكلي تحت الأحمال الميكانيكية البسيطة.

في موانئ المواد السائبة، تبقى الكابلات مكشوفة للشمس المباشرة على مدار اليوم طوال ساعات العمل، مما يجعل متطلب مقاومة UV ليس ترفاً هندسياً بل شرطاً أساسياً للحصول على عمر تشغيلي معقول.

الغبار والجسيمات الكاشطة

محطات معالجة البضائع السائبة — كالفحم الحجري وخام الحديد والكبريت والركام — تُولّد كميات هائلة من الجسيمات الدقيقة المعلّقة في الهواء. هذه الجسيمات، حين تتراكم على سطح كابل متحرك وتحدث بينه وبين دليله الميكانيكي أو أسطوانة البكرة احتكاكاً، تعمل عمل ورق الصنفرة الدقيق: تبري الغلاف الخارجي تدريجياً وتُشكّل نقاطاً رقيقة تُمثل مواطن ضعف محتملة.

التلوث الزيتي: بيئة المحطة الصناعية

معدات المناولة الثقيلة — من رافعات ومُكدِّسات ومُسترجعات وأوناش الحمولة — تشغيلها المستمر يُسرّب الزيوت الهيدروليكية وزيوت التشحيم في البيئة المحيطة. الكابلات المعرّضة لهذه الزيوت تعاني من ظاهرة "الانتفاخ الزيتي" أو الذوبان الانتقائي في المواد البوليمرية غير المقاومة للزيت، مما يُضخّم حجم الغلاف ويُفقده تماسكه الميكانيكي.

علم المواد خلف أداء (N)TSFLCGEWOEU: لماذا يصمد الكابل حيث يفشل غيره

مطاط EPR: الاختيار الكيميائي الصحيح لبيئة الخليج

مادة عزل موصلات (N)TSFLCGEWOEU هي مطاط الإيثيلين-بروبيلين EPR (Ethylene Propylene Rubber)، محدّدةً وفق اشتراطات DIN VDE 0207-20. هذه المادة ليست مجرد بديل مطاطي عن مواد أخرى — بل هي نتاج اختيار كيميائي مدروس يستهدف تحديداً التحديات البيئية المذكورة.

السلسلة الجزيئية لـ EPR مبنية على عمود فقري من روابط كربون-كربون مع جانبيات ميثيل وإيثيل، هيكل يُكسبها مقاومة فائقة للأكسدة الحرارية. على عكس المطاط الطبيعي أو SBR، لا تحتوي سلسلة EPR على روابط مزدوجة في العمود الفقري — وهي تحديداً النقاط التي تهاجمها الأوزون والأشعة فوق البنفسجية لتحريك تفاعلات التشقق الأوزوني. ولهذا السبب تُظهر EPR مقاومة استثنائية للأوزون والأشعة فوق البنفسجية والتحلل الحراري التأكسدي.

من المنظور الكهربائي، تمتلك EPR معامل فقد ثنائي القطب (tan δ) منخفضاً جداً، مما يجعلها مثالية لتطبيقات الجهد المتوسط حيث الخسائر العزلية تُمثل مصدراً للتسخين الداخلي. بل إن أحد مزايا EPR المُغفلة في أغلب الأحيان هو احتفاظها بخواصها الكهربائية والميكانيكية عبر نطاق حراري واسع، من -35 درجة مئوية في التشغيل الديناميكي إلى +80 درجة مئوية محيطياً، مع قدرة توصيل موصّل تصل إلى 90 درجة مئوية في الحمل المستمر — وهذا بالضبط ما تتطلبه بيئة الخليج.

مركّب المطاط الثقيل 5GM5: درع الغلاف الخارجي

الغلاف الخارجي للكابل هو خط الدفاع الأول في مواجهة العالم الخارجي، وقد اختير لهذه المهمة مركّب المطاط الثقيل 5GM5 وفق DIN VDE 0207-21 — تصنيف يتضمن مجموعة صارمة من متطلبات الأداء.

تعتمد صياغة 5GM5 على قاعدة مطاطية من نوع EPDM (الإيثيلين-بروبيلين-ثنائي المونومير) أو مشابهاتها عالية الأداء، مدعومةً بحزمة من المُضافات المتخصصة:

مُثبّطات الأشعة فوق البنفسجية مدمجة ضمن الصياغة الجزيئية للمركّب، وليست مجرد طلاء سطحي يُزال بالاحتكاك. وهذا يعني أن مقاومة UV ليست خاصية سطحية عابرة، بل هي متأصلة في البنية الكيميائية للمادة وتمتد طوال العمر التشغيلي للكابل.

مقاومة الزيت مؤهَّلة وفق DIN EN/IEC 60811-404، وهو اختبار يقيس الانتفاخ والتغير في الخواص الميكانيكية بعد الغمر في الزيوت القياسية. الغلاف الذي يجتاز هذا الاختبار يضمن ألا يتدهور في بيئة المعدات الصناعية الثقيلة حيث تلوث الزيوت شبه يومي.

قوة الشد العالية ومقاومة الكشط تحميان الكابل من الجسيمات الكاشطة في بيئات معالجة خامات المعادن والفحم. عملياً، هذا يُطيل بشكل كبير الفترة بين دورات الاستبدال في محطات المواد السائبة.

مقاومة الأوزون تُكمل مقاومة الأشعة فوق البنفسجية: الأوزون المتولّد قرب المحركات الكهربائية وأجهزة التتويج الكهربائي يُشكّل تحديداً إضافياً في بيئات الآلات الثقيلة، ومطاط 5GM5 يتعامل معه دون أن يُظهر أي تشقق أوزوني تحت الإجهاد الميكانيكي.

نظام العزل ثلاثي الطبقات: هندسة التحكم بالمجال الكهربائي

في كابلات الجهد المتوسط، تكافؤ توزيع المجال الكهربائي عبر طبقة العزل ليس أمراً يُفترض ضمنياً، بل هو مشكلة هندسية تحتاج حلاً صريحاً.

الطبقة الشبه موصلة الداخلية المطبّقة مباشرةً على الموصل تُسوّي المجال عند الواجهة الحرجة بين الموصل والعزل. هذه الواجهة — نظراً للتوصيل الفائق للموصل وخصائص العزل المختلفة كلياً — هي بؤرة التركّز الطبيعي للمجال الكهربائي. دون هذه الطبقة، تنشأ انبعاثات جزئية (Partial Discharge) عند مستويات جهد أقل بكثير من التصنيف الاسمي للكابل، وهي ظاهرة تؤكل العزل ببطء حتى الثقب الكهربائي. وجود هذه الطبقة يُلغي هذه الآلية التدميرية.

جسم العزل من مطاط EPR المحسَّن يُشكّل الحاجز الكهربائي الفعلي. وكما أُشير سابقاً، التوليفة بين ثبات EPR الكيميائي وخواصه الكهربائية تجعله خياراً متفوقاً على XLPE في التطبيقات الديناميكية التي تشهد دورات انثناء متكررة.

الطبقة الشبه موصلة الخارجية تُسوّي المجال عند واجهة العزل-الشاشة. دونها، تنشأ تفاوتات في الكثافة الكهربائية عند هذه الواجهة تُنتج نشاطاً مُفرِّغاً موضعياً. هذا النظام الثلاثي مجتمعاً يُطبّق ما يُعرف بـ "تصميم المجال المتحكَّم به" (Controlled Field Design)، وهو المعيار الهندسي في جميع كابلات الجهد المتوسط عالية الجودة.

الشاشة النحاسية المضفّرة: الحل الكهروميكانيكي المتكامل

الشاشة في (N)TSFLCGEWOEU مُنفَّذة بتقنية الضفر (Plaiting/Braiding) من أسلاك نحاسية مُقصدَرة مع خيوط صناعية مقوِّية. هذا الاختيار التقني ليس اعتباطياً.

في الكابلات الثابتة، يمكن استخدام شاشة شريطية مفتولة أو شاشة لحامية صلبة. لكن في كابلات البكرات الديناميكية، هذه التقنيات تُنتج شاشات هشّة تُصاب بتشققات ميكانيكية بعد آلاف من دورات الانثناء، ما يُفقد الشاشة تواصلها الكهربائي وتواصلها كمسار للتيار الأرضي عند حدوث خطأ.

التقنية المضفّرة، على النقيض، توزّع الإجهاد الانثنائي على آلاف التقاطعات بين الأسلاك الفردية، لا على مناطق ربط صلبة. كل سلك يُمثّل وحدة مرونة مستقلة، والبنية المضفّرة تسمح بتغيير الشكل الهندسي للشاشة دون كسر الاستمرارية الكهربائية. هذا يضمن أن مسار تيار الخطأ الأرضي يظل سليماً طوال عمر الكابل — وهذا يُمثّل متطلباً أمنياً محورياً في أنظمة الجهد المتوسط في الموانئ.

نماذج تطبيقية حقيقية من موانئ الشرق الأوسط

ميناء جبل علي، الإمارات العربية المتحدة — محطة المواد السائبة

ميناء جبل علي في دبي هو الأكبر في منطقة الشرق الأوسط وأحد أكثر الموانئ ازدحاماً في العالم. تضم محطة المواد السائبة بالميناء معدات مُكدِّس-مُسترجع ضخمة تسير على قضبان بأطوال تشغيلية تمتد لمئات الأمتار. هذه المعدات تعمل في ظروف مركّبة استثنائية: درجات حرارة صيفية تتجاوز 45 درجة مئوية، رطوبة ساحلية مرتفعة، أتربة ناعمة من الفحم وخامات المعادن، وتعرض مستمر للأشعة الشمسية المباشرة على مدار ساعات العمل.

كابل الجهد المتوسط في بكرة المُسترجع-المُكدِّس يتعرض لتحدٍّ تراكمي نادراً ما يجمعه تطبيق آخر: الانثناء الميكانيكي المستمر بالتزامن مع التعرض للحرارة والرطوبة والملوثات الكيميائية. فشل هذا الكابل لا يعني مجرد توقف آلة واحدة، بل توقف خط معالجة كامل وما يترتب على ذلك من تأخير في إرساء السفن وتكاليف تأخير مرتفعة.

المواصفات التشغيلية لهذا النوع من التطبيق تتوافق تماماً مع تصنيف (N)TSFLCGEWOEU: جهد تشغيلي نموذجي 6/10 كيلوفولت، سرعة بكرة تصل إلى 120 متراً في الدقيقة، وإجهاد شد على الموصل يصل إلى 15 نيوتن/ملم². المعامل الحراري يضمن أداءً مستقراً حتى 90 درجة مئوية على درجة حرارة الموصل في ظروف الحمل الكامل.

ميناء الملك عبدالله، المملكة العربية السعودية

ميناء الملك عبدالله على ساحل البحر الأحمر، الذي يُعدّ من أحدث وأكبر موانئ المياه العميقة في المنطقة، يُشغّل محطات متخصصة لمعالجة البضائع السائبة تشمل الحبوب والمعادن والمواد الصناعية. البيئة هنا تتسم بعدوانية الرذاذ الملحي لقربها من البحر الأحمر المرتفع ملوحةً، إلى جانب الحرارة الشديدة في الصيف.

أنظمة الأوناش والرافعات العاملة في المحطات السائبة تستخدم كابلات بكرة الجهد المتوسط كمصدر أساسي للطاقة، وتشترط في هذه الكابلات القدرة على تحمّل تغيرات التمدد والانكماش الحراري اليومية دون أن تفقد الإحكام عند وصلاتها أو تُطوّر شقوقاً في غلافها.

ميناء حمد، قطر

ميناء حمد في الدوحة، افتُتح عام 2016 وأصبح العمود الفقري للتجارة القطرية، يضم محطات متخصصة للمواد السائبة تعمل وفق معايير التشغيل الأكثر تطوراً في المنطقة. التحدي الخاص بهذا الميناء هو ارتفاع الرطوبة النسبية بشكل مستمر — إذ كثيراً ما تتجاوز 90 بالمئة خلال أشهر الصيف — مقترناً بحرارة شديدة. هذه المعادلة تُمثّل أصعب شروط الحرارة الرطبة في المنطقة، وتضع أعلى الاشتراطات على خاصية مقاومة الرطوبة في غلاف الكابل وطبقات العزل.

ميناء صحار، سلطنة عُمان

يرتكز ميناء صحار الصناعي على خدمة المجمّعات الصناعية المحيطة به، ومن أبرزها مصافي الألومنيوم ومصانع الصلب. كابلات الرافعات والمعدات المتحركة في هذا السياق تُضاف عليها تحديات فريدة تتمثل في التعرض لغازات الهالوجينات والمواد الكيميائية الصناعية، إلى جانب المتطلبات البيئية البحرية القياسية. مقاومة الزيت المؤهَّلة وفق IEC 60811-404 التي يتمتع بها (N)TSFLCGEWOEU تجعله مناسباً للتشغيل في بيئة كيميائية من هذا المستوى.

الأداء في المناخات المتطرفة: أرقام ووقائع

ثبات الأداء عبر النطاق الحراري الموسّع

مدى درجة الحرارة التشغيلية لـ (N)TSFLCGEWOEU في وضع البكرات الديناميكية يمتد من -35 درجة مئوية إلى +80 درجة مئوية محيطياً، مع قدرة على استيعاب درجة حرارة موصّل تصل إلى 90 درجة مئوية في الحمل المستمر و250 درجة مئوية في حالة قصر الدائرة. هذه المعطيات لا تعني فقط أن الكابل "يتحمل الحرارة" — بل تعني أن خواصه الكهربائية والميكانيكية تظل ضمن النطاق المعياري عبر هذا النطاق الحراري كله دون أن يحتاج إلى معامل تخفيض قياسي قد يُبطل الفائدة من تصنيفه الاسمي.

مقاومة الزيت: الامتثال للمعيار الكيميائي الصارم

اعتماد مقاومة الزيت وفق DIN EN/IEC 60811-404 يعني أن الغلاف الخارجي اجتاز اختبارات الغمر في مجموعة قياسية من الزيوت المرجعية ضمن شروط محددة من الحرارة والزمن، وأثبت احتفاظه بخصائصه الميكانيكية ضمن حدود الانحراف المسموح به. هذا التأهيل يُحوّل مقاومة الزيت من وصف تسويقي إلى مواصفة قابلة للتحقق والإثبات.

سلوك الحريق: الحد من انتشار اللهب

امتثال الكابل لمعيار DIN EN/IEC 60332-1-2 يعني أنه اجتاز اختبار انتشار اللهب العمودي للكابل المفرد. في بيئات الموانئ حيث تُوجد كميات ضخمة من البضائع القابلة للاشتعال بجوار المعدات الكهربائية، هذه الخاصية تُشكّل مكوّناً أصيلاً في منظومة إدارة مخاطر الحريق.

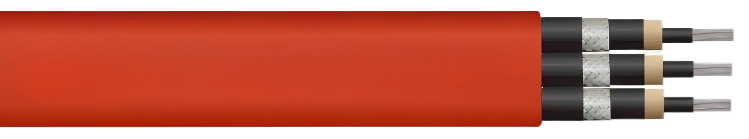

الهيكل الميكانيكي: كيف تحمي البنية المسطحة الكابلَ في منظومة البكرة

تصميم الكابل بهيكل مسطح ليس مجرد تكيّف مع شكل بكرة اللف الحلزونية الأحادية — بل هو حل هندسي يُعالج آليات التدهور الميكانيكي من مصدرها.

في بكرة الحلزون الأحادي (Monospiral Reel)، يلتف الكابل في طبقة أحادية مسطحة دون تراكب. الكابل المسطح يحقق هذا الشرط بشكل طبيعي، مما يُلغي ضغط التلامس بين الطبقات الذي يُسبب تشوهاً تراكمياً في الكابلات الدائرية. كذلك، توزّع الصيغة المسطحة قوى الشد الطولي على سطح عرضي أوسع نسبياً، مما يُخفض الإجهاد النوعي على كل وحدة مساحة مقطعية.

المسافة الدنيا للتغيير الاتجاهي من نوع S تُحدَّد بـ 20 ضعف سماكة الكابل. هذا الاشتراط يُترجم مباشرةً إلى متطلبات تصميم أدلّة الكابل والمسالك الانتقالية في منظومة المُكدِّس-المُسترجع: إذا خُولف هذا الشرط، تتركّز إجهادات الانثناء في نقاط انتقال محددة وتتراكم بوتيرة تُسرّع الفشل الميكانيكي بشكل ملحوظ.

سرعة البكرة القصوى البالغة 120 متراً في الدقيقة تُغطي احتياجات التطبيقات الأسرع في منظومات معالجة المواد السائبة الآلية في الموانئ الحديثة، مع هامش أمان كافٍ يستوعب تسارعات الانطلاق والكبح في المعدات الآلية سريعة الاستجابة.

القيمة الهندسية الفعلية: بيئة الخليج كمرجع للتحقق الميداني

الشرط الأساسي في التقييم الهندسي الحقيقي لأي كابل صناعي ليس الشهادات والتقارير المختبرية وحدها — بل سجل الأداء الميداني في بيئات حقيقية تُجسّد الشروط القصوى. موانئ الخليج العربي وبحر العرب — بحرارتها ورطوبتها وملوحتها وأغبرتها الصناعية وساعات تشغيلها الطويلة — تُمثّل ميدان الاختبار الفعلي الأصعب لكابلات الجهد المتوسط المتحركة.

الكابل الذي يُحقق عمراً تشغيلياً مقبولاً في هذه البيئات لا يُثبت فقط امتثاله المعياري — بل يُثبت أن منظومته المادية والهندسية صُمِّمت بفهم دقيق لما تعنيه "البيئة القاسية" فعلاً، لا كوصف تسويقي، بل كمعطيات فيزيائية وكيميائية لها أثر مُقيس على معدل تدهور كل مكوّن في بنية الكابل.

تخفيض تكاليف الصيانة وزيادة الموثوقية التشغيلية ليسا مجرد فوائد جانبية — بل هما الهدف الهندسي الذي صُمِّمت من أجله كل طبقة في هيكل (N)TSFLCGEWOEU، من الموصل النحاسي المقصدَر عالي الرشاقة، إلى غلاف المطاط الثقيل الأحمر الذي يواجه العالم الخارجي في بيئة من أقسى بيئات التشغيل الكهربائي الصناعي في العالم.

خاتمة: المواصفة الصحيحة لبيئة لا تقبل التسوية

اختيار كابل الجهد المتوسط لمنظومة بكرة التغذية في محطة مواد سائبة بميناء خليجي ليس قراراً تسييرياً روتينياً — بل هو قرار هندسي يستوجب تحليلاً دقيقاً لمجموعة المتطلبات البيئية والميكانيكية والكهربائية المتزامنة.

(N)TSFLCGEWOEU يُجيب على هذا التحليل بحلول مادية وهيكلية محددة: مطاط EPR للعزل لأنه الأفضل كيميائياً في هذه البيئة، ومطاط 5GM5 للغلاف لأنه يصمد أمام الزيت والكشط والأوزون والأشعة فوق البنفسجية والرذاذ الملحي معاً، وشاشة مضفّرة لأن الشاشة الصلبة تتشقق في التطبيقات الديناميكية، وهيكل مسطح لأن البكرة الحلزونية الأحادية لا تُتسامح مع الكابل الدائري.

هذا هو المعيار الهندسي الذي تفرضه بيئة الخليج على كل مكوّن في منظومة الطاقة للمعدات المتحركة — وهذا بالضبط ما يُحقق كابل (N)TSFLCGEWOEU.
