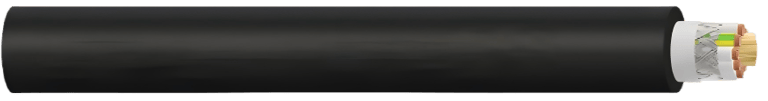

كابل رافع طاقة وتحكم خالٍ من الهالوجين (N)12YRDC11Y‑J/O 0,6/1 ك ف للاستخدامات الميكانيكية الشديدة في السلاسل السحبية وأنظمة الرافعات

مقدمة: حين تكون الموثوقية مسألة حياة أو توقف

في بيئات التصنيع الثقيل والموانئ ومحطات الطاقة، لا يُعدّ الكابل مجرد موصل للتيار الكهربائي، بل هو شريان حيوي يحمل في طياته استمرارية الإنتاج وسلامة العمال وكفاءة المنشأة بأكملها. فكل توقف غير مخطط له بسبب عطل في كابل الرافعة يعني خسائر تشغيلية مباشرة، وربما مخاطر أمنية لا يمكن التنبؤ بعواقبها.

من هذا المنطلق تحديداً، صُمِّم كابل (N)12YRDC11Y-J/O ليكون أكثر من مجرد كابل تقليدي؛ إذ جمع بين فلسفة التصميم الهندسي المتعمق واختيار المواد المتقدمة، لينتج في النهاية منظومة كهربائية ميكانيكية قادرة على تحمّل أشد الظروف قسوةً، مع الحفاظ على أعلى معايير السلامة وصفر تسامح مع الأعطال.

أولاً: فلسفة التصميع الهيكلي — كل طبقة لها دور لا يعوّضه غيرها

ما يميز هذا الكابل عن نظيراته التقليدية ليس مادة بعينها أو مواصفة فردية، بل هو التكامل الهندسي بين طبقاته المتعددة، حيث تؤدي كل طبقة دورها بدقة مع دعم ما يجاورها.

الموصلات: المرونة هي الأصل

يعتمد الكابل في جوهره على موصلات نحاسية من أسلاك مجدولة بدقة عالية، وفقاً للفئة الخامسة المنصوص عليها في معيار EN/IEC 60228. وهذه الفئة ليست مجرد تصنيف أكاديمي؛ فهي تعني عملياً أن الموصل مكوّن من أسلاك نحاسية رفيعة للغاية تمنحه قدرة استثنائية على الانحناء والعودة لشكله دون تعب أو تكسر، مما يجعله مثالياً للحركة المستمرة والتكرارية في أنظمة الرفع والنقل.

العازل: توازن دقيق بين الكهرباء والحرارة

تُعتمد مادة البوليستر المعدّل في طبقة العزل لكل قلب على حدة، مع تمييز لوني وفق معيار DIN 0293-308 يضمن سهولة الفحص والصيانة في الميدان. هذا النوع من المواد يوفر عزلاً كهربائياً موثوقاً حتى في ظروف الحرارة المرتفعة، مع كتلة حرارية أقل مقارنةً بالمطاط التقليدي، مما يُسهم في تخفيف الإجهاد الانحنائي الكلي على الكابل.

العنصر المركزي الداعم: السر الذي لا يُرى

تُرتَّب القلوب في طبقات متحدة المركز حول عنصر مركزي مصنوع من خيوط الأراميد، وهو ذات المادة المستخدمة في الدروع الواقية من الرصاص. ليس ذلك مصادفةً؛ فخيوط الأراميد تتمتع بنسبة قوة إلى وزن استثنائية، إذ تمتص قوى الشد الطولية التي تتعرض لها منظومة الكابل أثناء التحريك والسحب، فتصون الموصلات والعازل من التمزق التدريجي الناتج عن الإجهاد المتراكم.

الغلاف الداخلي والخارجي: درع مزدوج من البولي يوريثان

للكابلات ذات القلوب المتعددة، تضم البنية غلافاً داخلياً من مادة PUR خالية من الهالوجين تعمل على توحيد السطح الداخلي وتوزيع الضغط الميكانيكي بشكل منتظم. أما الغلاف الخارجي فهو كذلك من PUR لكنه مُحسَّن للأداء البيئي، ذو سطح أسود مطفي يقاوم الانزلاق، مع ترميز بالطباعة النافثة للحبر يُبقي المعلومات واضحةً طوال عمر الكابل.

الشاشة الكهرومغناطيسية: صمت كهربائي في بيئة صاخبة

تُحيط بمجموع القلوب شبكة مضفورة من الأسلاك النحاسية المطلية بالقصدير بنسبة تغطية تبلغ نحو 85%. هذه الشاشة تؤدي مهمتين متكاملتين: الأولى حماية الإشارات الداخلية من التداخل الكهرومغناطيسي القادم من المحركات والمحوّلات المجاورة، والثانية منع تسرب التشويش الصادر من الكابل ذاته إلى الأجهزة الحساسة في المنشأة، وهو ما يُعبَّر عنه بالتوافق الكهرومغناطيسي EMC.

ثانياً: المواد المختارة — لماذا PUR وليس PVC أو المطاط؟

هذا السؤال يطرحه المهندسون الميدانيون في كل مرة تُعرض عليهم مقارنة بين الكابلات، والجواب يكشف الفارق الجوهري في منهجية التصميم.

غلاف PVC التقليدي يصبح هشاً في درجات الحرارة المنخفضة ويتشقق عند الانحناء المتكرر في درجات البرودة. أما مادة PUR فهي تحتفظ بمرونتها في نطاق يمتد من ما دون الصفر بخمسين درجة مئوية حتى تسعين درجة فوق الصفر في التركيب الثابت، ومن أربعين درجة تحت الصفر حتى تسعين درجة فوق الصفر في التشغيل المرن. هذا النطاق الواسع يجعل الكابل قابلاً للتركيب والتشغيل في مستودعات التبريد الصناعي بجوار خطوط الصب الساخن في مصانع الصلب.

كذلك تتفوق PUR على المطاط في مقاومتها لاحتكاك البيئة الصناعية: الزيوت الهيدروليكية، مواد التشحيم، السوائل الكيميائية، والأشعة فوق البنفسجية في الاستخدامات الخارجية، وكل ذلك موثق وفق معيار EN 60811-404. في المقابل، يتحلل المطاط التقليدي تدريجياً عند تعرضه للأوزون والأشعة البنفسجية، مما يفتح بوابة للعطل المبكر.

الأهم من كل ذلك أن كلا المادتين، العازل والغلاف، خاليتان من الهالوجين كلياً. في حالة الحريق، لا تنبعث منهما الغازات السامة كحمض الهيدروكلوريك الناتج عن احتراق PVC، مما يمنح فرقاً زمنياً حيوياً لإخلاء العمال والسيطرة على الحريق قبل استفحاله. وهذا ليس خياراً ترفياً، بل هو متطلب سلامة أساسي في المنشآت المغلقة كالأنفاق وغرف المحولات والمستودعات الكبيرة.

ثالثاً: أنواع الرافعات وأساليب الحركة — لكل حالة تطبيقها

فهم طبيعة الحركة الميكانيكية هو نقطة البداية في اختيار الكابل الصحيح، إذ إن ليست جميع بيئات الرفع متشابهة.

الرافعات الجسرية والعلوية

في هذا النوع تتحرك الرافعة على طول المصنع بينما ترتفع وتنخفض رأس الرفع. يتعرض الكابل لحركة متكررة في اتجاه واحد أساسي مع انحناء مستمر. تجعله المرونة العالية وبنية التجديل المحكمة قادراً على تحمّل آلاف دورات الحركة دون تعب مرئي في البنية الداخلية.

أنظمة التعليق بالحلقات (Festoon Systems)

هي أكثر أنظمة الرفع إجهاداً للكابل؛ إذ يُعلَّق الكابل في حلقات متتابعة تنزلق على ماسورة أفقية، فيتعرض لانحناء متكرر في نقاط متعددة في آنٍ واحد. هنا يبرز دور نصف قطر الانحناء المحدد بسبعة ونصف أضعاف القطر الخارجي للحركة الحرة، وهو مؤشر يضمن بقاء الكابل ضمن حدود الأمان الميكانيكي مهما تكرر الانحناء.

السلاسل السحبية (Drag Chains)

في خطوط الإنتاج الآلية والروبوتات الصناعية، يُوضع الكابل داخل سلسلة بلاستيكية متحركة تسحبه وتدفعه بإيقاع منتظم عبر مسار محدد. هنا تكون الضغوط مركّبة: انحناء ثابت في نقطة واحدة بالتناوب، وإجهاد شدي على طول الكابل، وربما ضغط جانبي من جدران السلسلة. العنصر المركزي من الأراميد هو من يتحمل الإجهاد الطولي، بينما تتولى البنية المرنة للموصلات إدارة الانحناء دون تكسر.

الحمل الشدي: 15 نيوتن لكل ملم مربع

هذه القيمة ليست مجرد رقم في ورقة المواصفات. في منظومة سحب تحمل كابل بمقطع 4 موصلات كل منها 10 ملم مربع، يُترجم ذلك إلى قوة شد مسموح بها كافية لتطبيقات السحب الطولية في المصانع الكبيرة، مع هامش أمان مُدمج يمنع التمدد الدائم في البنية الداخلية.

رابعاً: المقارنة مع الكابلات التقليدية — الفارق في الأرقام والتفاصيل

يواجه المهندس في كثير من الأحيان ضغطاً لاستخدام كابل تقليدي لأغراض الرفع بحجة تخفيض التكلفة الأولية. لكن المقارنة الموضوعية تقلب هذه الحسابات رأساً على عقب.

الكابل التقليدي ذو الغلاف البلاستيكي العادي مُصمَّم للتركيب الثابت أو شبه الثابت. عندما يُوضع في بيئة انحناء متكرر، تبدأ الشقوق الدقيقة في الغلاف في وقت مبكر قد لا يتجاوز بضعة أشهر من التشغيل المكثف، ثم تتسع لتصل إلى العازل، ثم إلى الموصلات ذاتها. النتيجة عطل كهربائي مفاجئ في منتصف دورة إنتاجية حساسة.

في المقابل، الكابل المُصمَّم للاستخدام الديناميكي كهذا النوع يمتلك بنية داخلية مُحسَّنة لاستيعاب الانحناء دون تراكم الإجهاد. الموصلات المجدولة من الفئة الخامسة تتوزع فيها الحركة على مئات الأسلاك الدقيقة عوضاً عن تركيزها في أسلاك أقل وأثخن، فتتضاءل احتمالية الكسر إلى حد الصفر التشغيلي.

ومن منظور التكلفة الإجمالية طوال دورة الحياة، فإن كابلاً يدوم خمس سنوات في بيئة قاسية هو أقل تكلفةً من ثلاثة كابلات تقليدية كل منها يدوم سنة ونصف، بمعزل تماماً عن تكاليف الصيانة والتوقف الإنتاجي وأتعاب الفنيين.

خامساً: القيمة الهندسية — ثلاثة محاور لا تقبل التفاوت

العمر الافتراضي: الاستثمار الصحيح يُحسب على المدى البعيد

تصميم هذا الكابل لا يعتمد على تكثيف مادة واحدة، بل على توازن منظومي بين المرونة والصلابة وتحمّل الإجهاد. العنصر المركزي من الأراميد يحمي البنية من التمدد، وGlaf PUR يصد التدهور البيئي، والموصلات المجدولة بدقة تمتص دورات الانحناء دون تراكم الكسور. هذا التوازن هو ما يجعل الكابل يحافظ على أدائه الكهربائي الكامل لفترات ممتدة حتى في أشد التطبيقات إرهاقاً.

الموثوقية: الأداء لا يتفاوت من يوم إلى آخر

في منظومة الرافعات الصناعية، الكابل الذي يؤدي بكفاءة 95% يُعدّ خطراً وليس قبولاً. السبب أن الانخفاض التدريجي في مقاومة العزل أو في القدرة الحاملة لأحد الموصلات يُفضي إلى أعطال متقطعة يصعب تشخيصها، وتتطلب وقتاً طويلاً من الفحص قبل التحديد الدقيق. الكابل المُصمَّم للتطبيقات الديناميكية يُبقي مساره الكهربائي والميكانيكي مستقراً طوال عمره التشغيلي، مما يجعل برامج الصيانة الوقائية أكثر قدرة على التنبؤ وأقل كلفة.

السلامة: معيار لا مساومة فيه

الخلو من الهالوجين مع سلوك تثبيطي للهب وفق EN 60332-1-2 يعني أن الكابل لا يُسهم في انتشار الحريق حتى في حالة تعرضه لمصدر اشتعال مباشر، وأن المواد المنبعثة منه لا تشكّل غازاً ساماً يُعرّض الأرواح للخطر. في المنشآت الكبيرة التي يعمل فيها عشرات الأفراد، هذه الخاصية وحدها تُسوّغ الاختيار بصرف النظر عن أي اعتبار آخر.

كذلك يُفتح الباب أمام تطبيقات الغمر الدائم في الماء حتى عمق خمسين متراً وفق فئة AD8، مما يُتيح تركيبه في منشآت الموانئ والأرصفة البحرية حيث يتعرض الكابل لرشاش الماء أو الغمر الجزئي في ظروف الفيضان أو العمليات البحرية.

خاتمة: الاختيار الهندسي الصحيح لا يُقاس فقط باللحظة الراهنة

إن التحدي الحقيقي في هندسة الكابلات الصناعية لا يكمن في اختيار كابل يعمل، بل في اختيار كابل يستمر في العمل بأداء ثابت وأمان عالٍ عبر آلاف ساعات التشغيل في بيئات لا تتسامح مع الأعطال.

كابل (N)12YRDC11Y-J/O صُمِّم من البداية لهذه البيئات تحديداً. كل قرار في اختيار موادّه وتحديد أبعاده ووضع معاييره جاء من منطلق عملي بحت: كيف يحافظ هذا الكابل على أدائه حين تعتمد عليه منظومة رفع بأكملها، وفريق إنتاج بأكمله؟

الإجابة تكمن في التفاصيل الهندسية التي يحملها هذا الكابل طبقةً طبقة، وهي التفاصيل ذاتها التي يبحث عنها المهندس المتمرس قبل أن يضع توقيعه على قرار الاختيار.
