مقدمة: أهمية كابل الفستون في بيئة الموانئ الحديثة

تُعدّ الموانئ الحاويات من أكثر البيئات قسوةً على المكونات الكهربائية؛ إذ تتشابك فيها الأحمال الديناميكية العالية، ورذاذ مياه البحر، والحرارة الشديدة، وتذبذبات الجهد الناتجة عن تشغيل محركات ضخمة. في قلب هذه البيئة تعمل رافعات الحاويات بمختلف أنواعها، وتعتمد كلياً على منظومة كابلات قادرة على تحمّل حركة ترددية متكررة دون انقطاع.

تُمثّل كابلات الفستون الدائرية المرنة (Round Festoon Cables) ذات الجهد المقنّن 0.6/1 كيلوفولت العمود الفقري لنقل الطاقة والإشارات في منظومات الفستون وسلاسل السحب المُثبَّتة على هذه الرافعات. يتناول هذا المقال التقني تشريحاً دقيقاً لهذه الكابلات، مع التركيز على تطبيقاتها في رافعات الجسر الشاطئي (STS)، ورافعات الإطارات المطاطية (RTG)، ورافعات السكك الثابتة (RMG)، ومعدات الشحن والتفريغ الأخرى.

أولاً: التركيب الإنشائي والمواصفات الفنية للكابل

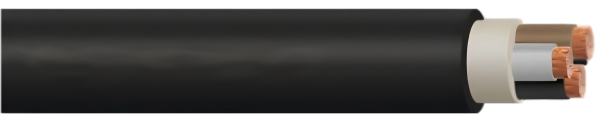

1.1 البنية الداخلية للكابل

يتكوّن الكابل الدائري المرن للفستون من طبقات متكاملة تضمن معاً الأداء الكهربائي والمتانة الميكانيكية:

• الموصل: أسلاك نحاس عارية فائقة المرونة متعددة الخيوط، فئة 5 وفق DIN EN/IEC 60228، مما يكفل مرونة ميكانيكية عالية وتحمّل دورات الانثناء المتكررة دون انكسار الأسلاك.

• العزل: مركّب مطاطي من نوع HEPR (مطاط الإيثيلين المعالج بالبيروكسيد العالي الأداء) وفق IEC 60502-1، مع ترميز ألوان حسب DIN VDE 0293-308 لما يصل إلى 5 قلوب ملوّنة، ومن 6 قلوب فما فوق طبيعية اللون مع ترقيم.

• تجميع القلوب: تُرتَّب القلوب في طبقات حول عنصر مركزي يتوسّط الكابل، مما يوزّع الإجهادات الميكانيكية بالتساوي ويمنع تمركزها عند نقطة بعينها.

• الغلاف الداخلي: مطاط صناعي من نوع GM1b / EPDM وفق DIN VDE 0207-21، يملأ الفراغات البينية بين القلوب ليمنع تراكم الرطوبة وتشكّل نقاط ضغط موضعية.

• الغلاف الخارجي: مركّب مطاطي للخدمة الثقيلة من نوع 5GM5 وفق DIN VDE 0207-21، أسود اللون، يوفّر حماية متكاملة من العوامل الجوية والأوزون والأشعة فوق البنفسجية والرطوبة والزيوت.

1.2 الخصائص الكهربائية

يعمل الكابل بجهد مقنّن U₀/U يبلغ 0.6/1 كيلوفولت، مع أقصى جهد تشغيل مسموح به في أنظمة التيار المتردد (AC) يبلغ 0.7/1.2 كيلوفولت، وفي أنظمة التيار المستمر (DC) يبلغ 0.9/1.8 كيلوفولت. يُجرى اختبار العزل بجهد تيار متردد قدره 2.5 كيلوفولت. أما قدرة تحمّل التيار فتُحدَّد وفق المعيار DIN VDE 0298-4 تبعاً لمقطع الموصل وعدد القلوب وطريقة التركيب. في التشغيل المستمر، لا يتجاوز الحد الأعلى لدرجة حرارة الموصل 90 درجة مئوية، فيما تبلغ درجة الحرارة القصوى المسموح بها عند قصر الدائرة 250 درجة مئوية.

1.3 الخصائص الحرارية والميكانيكية

يدعم الكابل نطاقَين حراريَّين متمايزَين: في التركيب الثابت يعمل من −40 إلى +80 درجة مئوية، أما في تطبيقات الفستون المرنة فيضيق النطاق إلى −30 حتى +80 درجة مئوية. يُحدَّد الحد الأدنى لنصف قطر الانحناء في التركيب الثابت بما يساوي أربعة أضعاف القطر الخارجي للكابل، بينما يرتفع هذا الحد إلى خمسة أضعاف القطر الخارجي في تطبيقات الفستون تحسّباً للانثناء المتكرر. لا تتجاوز سرعة السحب القصوى المسموح بها 240 متراً في الدقيقة، فيما يُقيَّد أقصى حمل شد لكل موصل بـ 15 نيوتن/مم² في التطبيقات المتحركة.

ثانياً: تطبيقات الكابل في معدات الموانئ الرئيسية

2.1 رافعة الجسر الشاطئي (Ship-to-Shore Crane — STS)

تُعدّ رافعة STS من أضخم معدات الميناء وأعقدها هندسياً؛ إذ يمتد ذراعها الأفقي (Boom) لأكثر من 60 متراً فوق سطح البحر، وتتحرك العربة (Trolley) على طول هذا الذراع بسرعات تصل إلى 180 متر/دقيقة. يعتمد نظام إمداد الكابل في رافعة STS اعتماداً كلياً على أحد تشكيلين:

• نظام الفستون الأفقي (Horizontal Festoon System): تُعلَّق حلقات الكابل على سلك تعليق (Festoon Rail) يمتد بالتوازي مع مسار العربة. يُقلّل هذا التصميم من الإجهادات الانثنائية عند نقاط التعليق، غير أنه يتطلب كابلات ذات مرونة طولية عالية للتكيّف مع تغيّر الشدّ أثناء سحب الحلقات وإطلاقها.

• نظام الكابل الدوّار على البكرة (Cable Reel System): يُلفّ الكابل على بكرة دوّارة (Motor-driven Cable Reel) تتتبّع حركة العربة. يتعرض الكابل هنا لإجهاد التواء متكرر إضافةً إلى الانثناء، مما يستلزم مقاطع عرضية أكبر لاستيعاب الاحترار الناجم عن مقاومة التلامس المتحرك.

النطاقات الأكثر استخداماً في STS: 3×25 مم² حتى 3×70 مم² للتغذية الرئيسية، مع مجموعات تحكم 4×2.5 مم² أو 12×1.5 مم² في كابل مركّب.

2.2 رافعة الإطارات المطاطية (Rubber Tyre Gantry — RTG)

تتميز RTG بقدرتها على التنقل الحر داخل ساحة الحاويات، مما يفرض متطلبات خاصة على منظومة الكابلات. في الأنظمة الكلاسيكية ذات التغذية الكهربائية الثابتة (Grid-powered RTG)، يتغذى الكابل الرئيسي من عمود إمداد ثابت عبر بكرة أرضية (Ground-level Cable Reel)، بينما تغذّي كابلات الفستون الداخلية المحرك الرافع (Hoist Motor) وعربة التوضيع (Trolley).

• التحدي الرئيسي: يتعرض الكابل الأرضي للإجهاد المركّب من الشدّ والانثناء المتكرر في مستوى الأرض، مع احتمال التعرض لزيوت ومركبات التشحيم المتسرّبة من المعدات المتنقلة.

• الحل الهندسي: اختيار كابلات بمقطع 4×16 مم² أو 4×25 مم² مع غلاف خارجي مقاوم للزيت وفق EN 60811-404، وتثبيت طرف الكابل بمشبك تفريغ شدّ (Strain Relief Clamp) لمنع انتقال أحمال الشد إلى موصلات الكابل.

2.3 رافعة السكك الثابتة (Rail Mounted Gantry — RMG)

تسير RMG على مسارات ثابتة عبر أفواه البلوكات، وتعتمد على نظام فستون جانبي (Side Festoon) أو فستون علوي (Overhead Festoon) لتزويد محركات السفر والرفع بالطاقة. يتراوح مدى حركة الفستون في RMG بين 300 و600 متر، مما يجعل إدارة الترهّل (Sag Management) من أبرز التحديات.

• متطلبات التصميم: يجب أن تكون كابلات الفستون قادرة على تحمّل 5 ملايين دورة انثناء كحدٍّ أدنى عند نصف قطر الانحناء المحدد (≥ 5 × القطر الخارجي) لضمان عمر تشغيلي كافٍ.

• التشكيلات المفضّلة: 5×10 مم² أو 5×16 مم² للأنظمة أحادية التغذية، و3×25+3×16/3 مم² للأنظمة المركّبة التي تجمع تغذية القدرة مع موصلات التحكم.

2.4 آلات تحميل السفن (Ship Loaders)

تعمل آلات تحميل السفن ومعدات التفريغ في بيئة من أقسى البيئات الميناوية؛ إذ يتعرض الكابل لجسيمات الغبار الكثيف المتصاعد من البضائع السائبة كالكلينكر والحبوب والفحم الحجري. في هذه التطبيقات، تعمل كابلات الفستون على محور الذراع المتمدد (Boom) وعلى عربة البوكيت (Bucket Wheel Trolley)، وتحتاج إلى:

• غلاف خارجي عالي المقاومة للتآكل السطحي الناتج عن حبيبات المواد الخام.

• نصف قطر انحناء صغير نسبياً (≥ 5 × القطر الخارجي) لاستيعاب الحركة الدورانية للذراع.

• درجة حماية من الغبار تتوافق مع الفئة IP54 على الأقل عند نقاط تركيب الكابل.

2.5 معدات مناولة البضائع السائبة — الناقلات ومعدات التكديس والاسترداد (Stackers/Reclaimers)

تعتمد معدات تكديس المواد واسترجاعها في منطقة التخزين البري على كابلات فستون أرضية أو كابلات في سلاسل السحب (Drag Chains) لربط ذراع الآلة الدوّار بمحطة التغذية الثابتة. تبرز هنا ظاهرة الشدّ المتفاوت عبر طول الكابل بسبب الفرق بين وضعية الذراع عند أقصى امتداد وأدنى مستوى له. التشكيلات الملائمة: 4×16 أو 4×25 مم² مع مجموعات تحكم 18×1.5 مم²

ثالثاً: الإجهادات الميكانيكية وآليات التأثير على الكابل

3.1 الانثناء المتكرر (Repeated Bending)

يُمثّل الانثناء أبرز آليات التدهور في كابلات الفستون. خلال دورة الانثناء، تتعرض الطبقة الخارجية من الموصل لجهد شدّ (Tensile Stress) فيما تتعرض الطبقة الداخلية لجهد ضغط (Compressive Stress). مع تكرار الدورات، تتعب أسلاك الموصل وتبدأ في التشقق من الداخل قبل أن يظهر العيب على السطح الخارجي.

تحمي بنية القلوب الطبقية (Layer Stranding) حول العنصر المركزي من تمركز هذه الإجهادات، إذ تُوزَّع الإجهادات تدريجياً عبر القلوب المتداخلة بدلاً من تركّزها في قلب واحد.

3.2 الشدّ الطولي (Longitudinal Tension)

في أنظمة الفستون، يُولّد وزن الكابل المعلّق بين نقاط التعليق شدّاً طولياً مستمراً. عند تسارع العربة أو تباطئها، تتشكّل موجات ديناميكية تضاعف قيمة هذا الشدّ لأجزاء من الثانية. الحد المسموح به وفق المواصفات الفنية هو 15 نيوتن/مم² لكل موصل، وهو ما يُعادل —بالنسبة لمقطع 25 مم²— قوة قصوى تبلغ 375 نيوتن لكل قلب.

تُتيح الفئة 5 وفق DIN EN/IEC 60228 (موصل مرن فائق المرونة) تحمّل هذا الشدّ دون تشوّه دائم، خلافاً لموصلات الفئة 1 أو 2 المعدة للتركيب الثابت.

3.3 الالتواء الدوري (Cyclic Torsion)

في أنظمة البكرة الدوّارة (Cable Reel Systems) المستخدمة في رافعات STS وبعض RTG، يدور الكابل حول محور طولي مع كل دورة للفّ أو فكّ اللفّ. يؤدي هذا الالتواء إلى:

• فصل أسلاك الموصل عن بعضها (Birdcaging) إذا تجاوز الالتواء الحدود المسموح بها.

• تراكم إجهادات داخلية في غلاف الكابل تؤدي إلى تشقّقه المبكر.

• اختلال توازن الشحنات بين الأوجه في كابلات القدرة ثلاثية الأوجه نتيجة إعادة توزيع الموصلات.

تُعالج بنية القلوب الطبقية (SZ Stranding) هذه الإشكالية جزئياً، غير أن الحل الجذري يكمن في تحديد أقصى زاوية التواء مسموح بها في مرحلة التصميم الميكانيكي للمنظومة.

3.4 الإجهاد الإضافي في سلاسل السحب (Drag Chains)

تُفرض قيود إضافية على كابلات الفستون المثبّتة في سلاسل السحب؛ إذ يتعرض الكابل لانثناء في اتجاه واحد فقط (Single-Plane Bending) مع احتمال حدوث ضغط جانبي من حلقات السلسلة. يجب أن لا يتجاوز القطر الخارجي للكابل 80% من الارتفاع الداخلي للسلسلة، وأن تكون مرونة الكابل كافية لملء القناة الداخلية للسلسلة دون أن يُولّد ضغطاً عرضياً مفرطاً.

رابعاً: أساليب التركيب وتداعياتها الهندسية

4.1 نظام الفستون الأفقي (Horizontal Festoon System)

يعتمد هذا النظام على تعليق حلقات الكابل عبر مشابك (Festoon Clamps) تنزلق على قضيب تعليق (Festoon Rail). يتكوّن الكابل الزائد على الطول الكامل للمسار من حلقات دالية (Catenary Loops) توفّر الكابل الاحتياطي اللازم عند اقتراب العربة من طرف المسار.

• الاعتبار الهندسي الأول: يجب ألا يتجاوز طول الحلقة الحرة بين مشبكَين قيمةً تؤدي إلى تجاوز نصف قطر الانحناء الأدنى المسموح به (≥ 5 × القطر الخارجي) عند أشد نقطة انحناء.

• الاعتبار الهندسي الثاني: يُنصح بتركيب مخمّدات الاهتزاز (Vibration Dampers) عند نقاط التعليق في الأنظمة ذات السرعات العالية (> 120 م/دقيقة) لامتصاص الموجات الديناميكية.

• الاعتبار الهندسي الثالث: يُحسب الشدّ عند نقطة التعليق السفلى من العلاقة: T = w × L² / (8 × d)، حيث w وزن الكابل لكل متر طولي، L المسافة بين مشبكَين، وd السهم المسموح به.

4.2 نظام البكرة الدوّارة (Motor-driven Cable Reel)

تُستخدم البكرة الدوّارة في التطبيقات التي تتجاوز فيها مسافة الحركة 100 متر أو عندما تكون سرعة الحركة عالية جداً. تُلفّ البكرة الكابل بشكل لولبي (Helical) مع الحرص على تحقيق:

• قطر أسطوانة البكرة ≥ 10 × القطر الخارجي للكابل لضمان عدم تجاوز نصف قطر الانحناء الأدنى في أي طبقة لفّ.

• إيزان دقيق لعزم الموتور المحرّك للبكرة (Torque Balance) مع الشدّ الطولي للكابل لتجنب ترهّل الكابل أو شدّه المفرط.

• استخدام حلقات انزلاق (Slip Rings) عالية الجودة عند محور البكرة لضمان اتصال كهربائي مستمر أثناء الدوران.

4.3 نظام الرافع العمودي (Vertical Basket / Catenary System)

في بعض تطبيقات رافعات STS وآلات تحميل السفن، يتدلى الكابل رأسياً من منطقة محورية إلى عربة أو منصة متحركة. يتميز هذا النظام بتوزيع أكثر اتساقاً لإجهادات الشدّ على طول الكابل، لكنه يتطلب:

• كابلات ذات وزن خطّي منخفض لتخفيف الشدّ الذاتي (Self-weight Tension).

• مواد حشو (Filler) خفيفة الوزن في الغلاف الداخلي دون المساس بمرونة الكابل الكلية.

• حساب دقيق للزيادة في الشدّ عند الحد الأقصى للسرعة الرأسية.

خامساً: الأعطال الشائعة والحلول الهندسية

5.1 انكسار الموصل (Conductor Breakage)

يتجلّى هذا العطل في ثلاثة أنماط رئيسية. الأول: ارتفاع مقاومة الخط أو انقطاع دوري، وسببه الجذري تعب معدن الموصل نتيجة تجاوز حد دورات الانثناء؛ والحل يكمن في مراجعة نصف قطر الانحناء الفعلي وتعديل هندسة الفستون. الثاني: وميض أو شرر في منطقة الحلقات ناجم عن تلامس أسلاك مكسورة مع موصلات مجاورة؛ ويُعالج بتقصير دورة الصيانة الوقائية وزيادة عدد مشابك التعليق. الثالث: تدهور تدريجي في تيار الحمل مردّه ارتفاع مقاومة موصل جزئياً مكسور؛ ويُشخَّص بقياس مقاومة كل وجه بمقياس ميلي-أوم لتحديد موضع العطل بدقة.

5.2 تشقّق الغلاف الخارجي (Outer Sheath Cracking)

تتعدد مظاهر هذا العطل وأسبابه: فالشقوق السطحية الطولية في الغلاف تنبئ في الغالب بتعرض مزمن لأشعة فوق البنفسجية مكثّفة، ويُوصى هنا باختيار كابلات ذات غلاف مدعّم بمثبّتات UV وفق EN 60811-404. أما التقشّر والتشقق العرضي فيدل على تشغيل في درجات حرارة دون −30 درجة مئوية، وعلاجه استخدام كابلات مصنّفة حتى −40 درجة مئوية. في المقابل، يُشير التآكل الموضعي عند نقاط الاحتكاك إلى تلامس الكابل مع حواف سكك التعليق، ويُعالج بتركيب بطّانات HDPE ناعمة على تلك الحواف الحادة.

5.3 الفصل الكهربائي في الغلاف الداخلي (Inner Sheath Failure)

يكتسب هذا العطل خطورةً خاصة كونه يتطور بصمت دون أن يبدو أثره على الغلاف الخارجي. حين يظهر تسرّب تيار إلى الأرض مع سلامة ظاهرية للغلاف الخارجي، فالسبب الأرجح هو تآكل الغلاف الداخلي من الداخل جراء تراكم الرطوبة؛ وتشخيصه يستلزم فحص عزل كل قلب منفرداً بمقياس الميجا أوم خلال توقف المعدة. أما ظاهرة توهّج القلوب المجاورة في بعضها فتنجم عادةً عن ثقب موضعي في العزل بسبب ضغط زائد، وهو ما يستوجب مراجعة وزن الكابل المعلّق ومقارنته بالحمل التصميمي للمشبك.

5.4 الالتواء والتشابك (Kinking and Tangling)

يحدث الالتواء (Kink) في الغالب عند التركيب الأوّلي إذا لم يُفرد الكابل بشكل صحيح، أو عند إعادة اللفّ بسرعة غير منتظمة. يُسبّب الالتواء تشوهاً دائماً في البنية الداخلية للكابل يؤثر على مرونته المستقبلية.

• الوقاية: فرد الكابل من البكرة الأصلية باستخدام منصة دوّارة (Cable Turntable) وليس بالسحب المباشر من طرف البكرة.

• الوقاية: التأكد من تطابق اتجاه الالتواء الطبيعي للكابل مع اتجاه لفّ البكرة (Preferred Bending Direction).

• الإصلاح: لا يُنصح بمحاولة تقويم كابل ملتوٍ يدوياً؛ فاستبدال القسم المتضرر هو الحل الأمثل دائماً.

5.5 الاحترار الزائد (Overheating)

قد يرتفع الاحترار في كابلات الفستون نتيجة لعوامل متداخلة؛ أبرزها: تجاوز تيار الحمل المسموح به، عدم كفاية التبريد الطبيعي بسبب تراكم الحلقات، أو زيادة مقاومة الموصل بسبب انكسارات جزئية في الأسلاك.

• علامة التحذير المبكر: ارتفاع درجة حرارة سطح الغلاف فوق 60 °م في ظروف التشغيل الاعتيادية.

• الاستجابة الهندسية: تركيب مستشعرات درجة حرارة بالأشعة تحت الحمراء (Infrared Temperature Sensors) على طول مسار الفستون وربطها بنظام إنذار مبكر.

سادساً: دليل اختيار المقطع العرضي لتطبيقات الموانئ

يُعدّ اختيار المقطع العرضي الصحيح من أحرج قرارات التصميم؛ إذ يتأثر بعوامل متشابكة تشمل: طول المسار، تيار الحمل، مستوى الجهد، ودرجة الحرارة المحيطة. وفيما يلي توجيهات عامة لتطبيقات الموانئ الأكثر شيوعاً:

في رافعات STS ذات الفستون الأفقي، يُوصى بتشكيل 3×35 أو 3×50 مم² للتغذية الرئيسية، مدعومةً بمجموعة تحكم 12×1.5 مم² في كابل مستقل أو مركّب. أما رافعات RTG التي تعتمد على البكرة الأرضية، فتُناسبها تشكيلات 4×16 أو 4×25 مم² مع اشتراط مقاومة الزيت إلزامياً. وبالنسبة لرافعات RMG بفستونها العلوي، تبرز تشكيلات 5×10 أو 5×16 مم² كخيار مناسب مع إضافة موصل أرضي منفصل. في آلات تحميل السفن التي تعمل عبر فستون الذراع، يُلائمها الكابل المركّب 3×25+3×16/3 مم² الذي يجمع تغذية القدرة ومسارات التحكم في غلاف واحد. وأخيراً، في منظومات مكدّسات ومسترجعات المواد السائبة التي تعمل عبر سلاسل السحب، يُفضَّل استخدام كابل 4×16 مم² للقدرة مع كابل منفصل 18×1.5 مم² للتحكم، للحفاظ على مرونة كل منهما باستقلالية.

سابعاً: متطلبات الامتثال الفني والمعايير الدولية

يجب أن تستوفي كابلات الفستون المستخدمة في الموانئ جملةً من المتطلبات التنظيمية والمعيارية:

• توجيه الجهد المنخفض LVD 2014/35/EU: ضمان السلامة الكهربائية الأساسية للمعدات الكهربائية العاملة بجهد بين 50 و1000 فولت تيار متردد.

• متطلبات RoHS (توجيه 2015/863/EU): خلو الكابلات من المواد الخطرة المحظورة كالرصاص والزئبق والكادميوم وثنائي الفينيل متعدد البروم.

• لوائح منتجات البناء CPR 305/2011: تصنيف سلوك الكابل عند الاشتعال وفق فئة Eca أو أعلى، مع استيفاء اشتراطات DIN EN/IEC 60332-1-2 لمقاومة انتشار اللهب.

• معيار EN 60811-404: اختبار مقاومة الزيت عبر غمر الكابل في زيت معياري لمدة 24 ساعة عند 70 °م وقياس التغير في الأبعاد والخصائص الميكانيكية.

• معيار DIN VDE 0298-4: تحديد قدرة تحمّل التيار في ضوء درجة حرارة المحيط وطريقة التركيب وعدد القلوب والتجميع في حزم.

خاتمة: نقاط القرار الهندسية الحاسمة

إن اختيار كابل فستون مناسب لتطبيقات رافعات الموانئ ليس قراراً يمكن استنتاجه من كتالوج وحده؛ بل هو محصّلة تحليل دقيق للمتطلبات الميكانيكية والكهربائية والبيئية معاً. ابدأ بتحديد:

• نوع الرافعة ومنظومة سحب الكابل: فستون أفقي، بكرة دوّارة، أو سلسلة سحب.

• نمط الإجهاد السائد: انثناء، شدّ، التواء، أم مزيج من هذه الإجهادات.

• البيئة: وجود زيوت، درجة الحرارة القصوى والدنيا، الرطوبة، والأشعة فوق البنفسجية.

• المسافة وتيار الحمل: لتحديد المقطع العرضي الأمثل الذي يوازن بين الكفاءة الكهربائية وقدرة التحمّل الميكانيكي.

• متطلبات الامتثال: LVD، RoHS، CPR وأيّ لوائح ميناوية محلية إضافية.

إن الاستثمار في كابل عالي الجودة يُترجَم مباشرةً إلى تقليل في وقت الانقطاع غير المخطط له، وتمديد للفترات بين الصيانات، وتحسين في إجمالي موثوقية منظومة الرفع — وهو ما ينعكس في نهاية المطاف على إنتاجية الرصيف وتنافسية الميناء.
