كابل TYPE SHD-CGC 3/C 5000V: دليل شامل للعاملين في الألغام تحت الأرض بالمنطقة العربية

الإجابة المقتضبة للبحث المميز

كابل TYPE SHD-CGC 3/C 5000V هو كابل طاقة محمول ثقيل الحمل مغطى بطبقة عازلة شاملة، تم تطويره خصيصاً لتطبيقات التعدين تحت الأرض عالية الجهد. يتضمن الكابل ثلاثة موصلات طاقة رئيسية وموصلات تأريض منفصلة وموصل فحص التأريض المكثف، مما يوفر طاقة كهربائية موثوقة للمعدات الثقيلة مثل جزازات الفحم بنظام الحائط الطويل والمعدات المتحركة الأخرى في الدوائس الكهربائية التي لا تتجاوز 5000 فولت. تتميز الطبقة الخارجية المعالجة بالقولبة من الكلوروبوليثيلين المقسّى (CPE) بمقاومة استثنائية للكشط والرطوبة والضغط الميكانيكي، مما يجعلها مثالية للبيئات القاسية الموجودة في المناجم العميقة والمشاريع التعدينية المعقدة

مقدمة: فهم الكابلات المتخصصة للجهود العالية في المناجم

تتطلب عمليات التعدين تحت الأرض في المنطقة العربية معدات قادرة على تحمل الظروف القاسية والمتطرفة مع الحفاظ على السلامة الكهربائية والموثوقية التشغيلية العالية. كابل TYPE SHD-CGC 3/C 5000V يمثل مكوناً حرجاً في هذا النظام، تم تطويره بشكل خاص للتطبيقات حيث تصل الكابلات القياسية بقدرة 2000 فولت إلى حدود قدرتها الأقصى.

تشير الكلمة "SHD" إلى الجهد العالي الشديد الاستخدام (Shielded Hard-usage Duty)، مما يدل على أن هذا الكابل تم بناؤه للتطبيقات الأكثر تحديّاً في التعدين. يشير المكون "CGC" إلى فحص التأريض المكثف (Compact Ground Check)، أي أن الكابل يتضمن موصلاً مخصصاً لمراقبة سلامة دائرة التأريض بشكل مستمر—وهي ميزة أمان حاسمة في التعدين تحت الأرض حيث يمكن أن تكون الأعطال الكهربائية كارثية.

لماذا تصبح قيمة 5000 فولت حيوية في عمليات التعدين الحديثة

مع تعمق عمليات التعدين وتوسعها أفقياً، تتطلب أنظمة توزيع الطاقة جهوداً أعلى لتوصيل الطاقة بكفاءة عبر مسافات أكبر. يعالج تصنيف 5000 فولت لكابل SHD-CGC هذه الحاجة، مما يسمح لعمال التعدين بتقليل أحمال التيار والحرارة المرتبطة بها مع الحفاظ على نفس مستوى الطاقة المُوصلة.

في البيئات الصحراوية والقاسية بالمنطقة العربية، حيث درجات الحرارة السطحية قد تصل إلى 50 درجة مئوية والظروف الجيولوجية تتضمن طبقات من الملح والرطوبة، فإن اختيار الكابل الصحيح يصبح مسألة حتمية لضمان الاستمرارية التشغيلية.

حيث يتم استخدام كابل TYPE SHD-CGC

أنظمة التعدين بنظام الحائط الطويل (Longwall Mining)

تمثل مناجم الحائط الطويل بعض أكثر عمليات التعدين تقدماً من الناحية التكنولوجية عالمياً. في هذه الأنظمة، تتحرك جزازة الفحم—آلة ضخمة يمكن أن يتجاوز وزنها 300 طن—على طول هيكل مدعوم بقوة هيدروليكية يُسمى الدعم الهيدروليكي للسقف. يوفر كابل SHD-CGC الطاقة لهذه الجزازات، التي تعمل بشكل مستمر لفترات تتجاوز ثماني ساعات.

يكون تصنيف 5000 فولت للكابل ضرورياً في عمليات الحائط الطويل لأن الجزازة تعمل على مسافات كبيرة من مركز الطاقة الرئيسي. استخدام كابلات بجهد أقل سيتطلب موصلات بقطر أكبر بكثير، مما يجعل الكابل غير عملي للملف والفك المتكرر الذي يحدث مع تقدم الجزازة.

معدات التعدين المستمرة وعمليات حفر الغرفة والدعامات

في مناجم الغرف والدعامات (Room-and-Pillar)، تكون معدات التعدين المستمرة هي معدات العمل الأساسية. تقوم هذه الآلات بقطع وتحميل ونقل الفحم أو المعادن بشكل متزامن، وتعمل في مساحات محدودة حيث تكون المرونة ذات أهمية قصوى. تسمح خصائص الانحناء العليا لكابل SHD-CGC للعمال بتنقل آلاتهم حول براميل الكابل دون عرض الكابل لضغط زائد أو تلف.

أنظمة الناقلات والمعالجة الميكانيكية للمواد

بالإضافة إلى معدات التعدين الأساسية، يوفر كابل SHD-CGC الطاقة لحزام ناقل يمكن أن يمتد لمئات الأمتار تحت الأرض. تقوم هذه الناقلات بنقل المواد المستخرجة إلى منشآت السطح، ويسمح التصنيف عالي الجهد بتوصيل فعال للطاقة عبر هذه المسافات الطويلة.

مضخات المياه والمعدات الإضافية

تُعتبر إدارة المياه حاسمة جداً في المناجم تحت الأرض. تعمل المضخات الضخمة لإزالة المياه بشكل مستمر لمنع الفيضانات، وكابل SHD-CGC يُستخدم بشكل متكرر في هذه التطبيقات. وبالمثل، تعتمد مراوح التهوية والضواغط والأنظمة الإضافية الأخرى على توصيل الطاقة عالي الجهد للعمل بموثوقية عالية.

الخصائص الرئيسية لكابل TYPE SHD-CGC 5000V

السعة الكهربائية العالية والسلامة الكهربائية

يعمل هذا الكابل بجهد 5000 فولت، مما يسد الفجوة بين التطبيقات الصناعية القياسية والأنظمة المتخصصة فائقة الجهد. تم تصميم نظام العزل في الكابل للتحكم في الضغط الكهربائي عند مستوى الجهد هذا دون حدوث انهيار مبكر أو تدهور.

يعني التصنيف بالجهد أيضاً هوامش سلامة محددة. عندما يتم تصنيف كابل بقيمة 5000 فولت، فقد تم اختباره والتحقق من سلامته للعمل في هذا المستوى مع عوامل أمان مناسبة—عادةً ما يحافظ على الأداء حتى عند تعرضه لارتفاعات جهد عابرة يمكن أن تحدث أثناء التبديل أو الأعطال الكهربائية.

مرونة استثنائية للتطبيقات المحمولة والسحب

بخلاف الأسلاك الثابتة في المباني أو محطات الطاقة، يتم نقل الكابلات في المناجم باستمرار وملفها وتخزينها وإعادة نشرها. يتميز كابل SHD-CGC بموصلات نحاسية مرنة وقصديرية مرتبة بنمط محدد يسمح للكابل بالانحناء بشكل متكرر دون تشقق العزل أو كسر الموصلات.

تُظهر الاختبارات الواقعية أن كابلات SHD-CGC المثبتة بشكل صحيح يمكن أن تتحمل آلاف دورات الانحناء قبل إظهار علامات التعب، وهي عامل حاسم عندما قد تحرك معدات التعدين المستمرة بكرة الكابل الخاصة بها مئات المرات في الشهر.

مقاومة الضغط الميكانيكي والكشط العالية

البيئة التعدينية معادية بطبيعتها للكابلات. الصخور الحادة وعجلات المعدات الثقيلة والأسطح الخشنة تهدد باستمرار سلامة الكابل. يوفر تصميم الطبقة متعددة الطبقات لجاكيت SHD-CGC الحماية من خلال:

• طبقة تعزيز داخلية توزع الضغط الميكانيكي

• جاكيت خارجي سميك من كلوروبوليثيلين معالج بالقولبة يقاوم القطع والكشط

• ملء متكامل من نواة الكابل يقلل من تركيز الضغط الداخلي

أداء حراري متقدم

تعمل معدات التعدين في أماكن محصورة بتهوية محدودة. تم تصنيف كابل SHD-CGC للعمل المستمر عند درجات حرارة الموصل حتى 90 درجة مئوية (194 درجة فهرنهايت)، وهو أعلى بكثير من الكابلات الصناعية القياسية. يستوعب هذا التصنيف درجة الحرارة الأعلى الحرارة المحيطة من العمليات تحت الأرض والحرارة الناتجة عن مرور التيار الكهربائي.

في البيئات الصحراوية بالمنطقة العربية حيث قد تتجاوز درجات حرارة الماجما تحت السطح 60 درجة مئوية، تصبح هذه الخاصية ذات أهمية حتمية لضمان عدم تدهور الأداء.

السلامة المحسّنة من خلال التأريض الزائد

يتميز الكابل بثلاث أنظمة حماية أرضية: موصلات أرضية تقليدية، وموصل فحص تأريض مخصص، وتغطية شاملة. يضمن هذا التكرار أنه حتى لو تدهورت مسار تأريض واحد، تبقى المسارات الأخرى وظيفية.

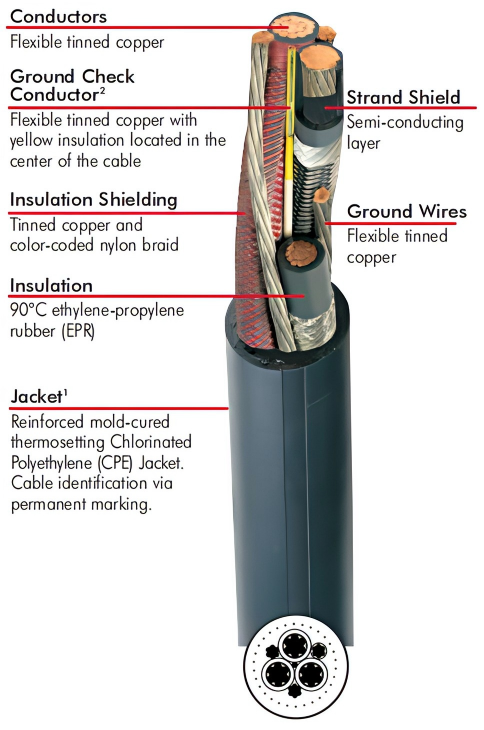

البنية التفصيلية لكابل TYPE SHD-CGC

موصلات الطاقة: نحاس مرن مغطى بالقصدير

في قلب كابل SHD-CGC توجد ثلاثة موصلات طاقة، كل منها يتكون من سلك نحاسي متعدد الخيوط. يتم تغطية النحاس بطبقة من القصدير (tinned)، مما يخدم أغراضاً متعددة:

يمنع القصدير الأكسدة في البيئة الرطبة تحت الأرض، مما يحافظ على التوصيل الكهربائي على مدى عمر الكابل. يمكن للنحاس غير المغطى أن يطور طبقة أكسيد مقاومة تزيد من الخسائر الكهربائية وتولد حرارة. في بيئة الخدمة بـ 5000 فولت، حتى الزيادات الطفيفة في المقاومة يمكن أن تتراكم إلى مشاكل كبيرة عبر عمليات الكابل الممتدة.

نمط التجديل (عادةً 7x47 أو تكوينات مشابهة) يتم هندسته بعناية لتوفير التوازن الأمثل بين المرونة والأداء الكهربائي. تحسن الخيوط الأرق المرونة ولكنها تزيد من مساحة السطح والمشاكل المحتملة إعادة توزيع التيار.

نظام العزل: مطاط الإثيلين والبروبيلين (EPR)

العزل المحيط بكل موصل هو مركب من مطاط الإثيلين والبروبيلين المصنف بـ 90 درجة مئوية. تم اختيار EPR لهذا التطبيق لأنه يوفر:

قوة عزل أعلى بكثير عند 5000 فولت مقارنة بالمواد القديمة مثل البولي إثيلين أو PVC. يمكن للمادة تحمل الضغط الكهربائي دون انهيار مبكر، حتى في وجود ضرر طفيف مثل قطع صغيرة أو كشط قد يخترق الجاكيت الخارجي.

مرونة ممتازة في درجات الحرارة المنخفضة. بينما قد تصل درجة حرارة الموصل إلى 90 درجة مئوية أثناء التشغيل، قد تواجه الكابلات المخزنة في بيئات مناجم باردة درجات حرارة بالقرب من التجمد. يحافظ EPR على المرونة المقبولة عبر هذا النطاق.

المقاومة لتدهور الأكسدة. بمرور الوقت، يمكن لمواد العزل أن تصبح هشة وتتشقق. يقاوم EPR هذه عملية الشيخوخة بشكل أفضل من الكثير من البدائل، مما يطيل عمر الكابل الخدمي.

درع الخيط: التحكم في الضغط الكهربائي

تحت نظام التغطية يقع طبقة شبه موصلة تسمى درع الخيط. يخدم هذا المكون وظيفة محددة لكن حيوية: التحكم في المجال الكهربائي داخل الكابل.

في كابل بـ 5000 فولت، يخلق تدرج الجهد بين الموصل والأرض مجالاً كهربائياً مكثفاً. سيكون هذا المجال أقوى على سطح الموصل، مما قد يؤدي إلى تأيين مادة العزل وسبب تفريغ جزئي—أقواس كهربائية صغيرة تدهور العزل تدريجياً من الداخل.

درع الخيط موصل قليلاً، درج المجال الكهربائي بحيث يكون أقوى في منتصف العزل وأضعف على الحواف. يمنع هذا التوزيع تركيز المجال المدمر والتأيين.

تغطية العزل: التحكم في التداخل الكهرومغناطيسي

ملفوفة حول العزل درع نحاسي مغطى بقصدير مع غطاء خارجي من النايلون. يخدم هذا الدرع وظيفتين أساسيتين:

يوفر مسار عودة منخفض المقاومة للتيار الأرضي، مما يضمن أنه يمكن لأي تيار عطل أن ينزل بأمان بدلاً من الإشعاع للخارج. كما يقلل من التداخل الكهرومغناطيسي الذي قد يولده الكابل، مما يمنع تعطيل المعدات الاتصالية والمراقبة في المنجم.

في المناجم التي تحتوي على أنظمة مراقبة تهوية متطورة ومعدات اتصالات لاسلكية، تصبح هذه التغطية مهمة بشكل خاص، مما يمنع كابل الجهد العالي من أن يصبح جهاز إرسال راديو غير مقصود.

نظام التأريض: ثلاث طبقات من الحماية

يتضمن الكابل موصلات تأريض مخصصة تعمل بالتوازي مع ثلاثة موصلات الطاقة. يتم تحجيم هذه الأسلاك بشكل محدد وتموضعها لمعالجة تيارات العطل مع الحفاظ على التوافق الميكانيكي مع هيكل الكابل.

بالإضافة إلى موصلات التأريض الرئيسية، يتضمن الكابل موصل فحص تأريض أصغر—سلك مغطى بأصفر عادةً يمر عبر مركز نواة الكابل. لا يحمل هذا الموصل التيار التشغيلي العادي؛ بدلاً من ذلك، يختبر بشكل مستمر أن مسار أرضي كامل موجود.

الجاكيت الخارجي: كلوروبوليثيلين معالج بالقولبة (CPE)

الطبقة الخارجية هي الأكثر وضوحاً لكن ذات أهمية متساوية. تم إنشاء جاكيت CPE معالج بالقولبة من خلال عملية تصنيع حيث يتم ربط مادة الجاكيت كيميائياً (مُعالَجة) وتشكيلها حول الكابل في قالب، مما يخلق رابطة متكاملة وغير قابلة للفصل.

تختلف طريقة التصنيع هذه عن الدفع البسيط. النتيجة هي جاكيت يقاوم التمزق والتشقق والفصل حتى بعد سنوات من الكشط والمرونة. تقاوم مادة CPE نفسها:

• الزيت وزيت الديزل (شائع في عمليات التعدين)، مما يحافظ على المرونة والسلامة حتى بعد التعرض العرضي

• الماء والرطوبة، مما يمنع امتصاص الرطوبة الذي سيزيد من الخسائر الكهربائية والمسارات المحتملة للعطل

• الأوزون الناتج عن المعدات الكهربائية، الذي يمكن أن يتدهور المطاط ومركبات البلاستيك

• ضرر الضغط والسحق، مع السماح البناء المعالج بالقولبة بخيارات مواد أكثر سمكاً وقوة من البدائل الحرارية.

لماذا تأخذ الجواكيت CPE المعالجة بالقولبة أهمية حيوية في كابلات التعدين

الفرق بين الجواكيت المعالجة بالقولبة والحرارية

لا تُنشأ جميع جواكيت الكابلات على قدم المساواة. تعلمت صناعة التعدين دروساً قاسية حول الفرق بين البدائل المعالجة بالقولبة والحرارية.

جاكيت حراري يتم دفعه حول نواة الكابل في مسار واحد مستمر. تكون هذه العملية أسرع وأقل تكلفة لكن تخلق جاكيت يمكن أن ينفصل عن الطبقات الأساسية إذا تعرض لضغط شديد أو حرارة أو رطوبة. في ظروف التعدين، أدى هذا الفصل إلى فشل الكابل المبكر، مع تقشر الجاكيت الخارجي والتعرض المباشر للتغطية والعزل للضرر.

الجواكيت المعالجة بالقولبة يتم إنشاؤها من خلال عملية مختلفة حيث يتم وضع الكابل في قالب ويتم تطبيق مركب بوليمر سائل حوله، ثم معالجته كيميائياً في المكان. يخلق هذا رابطة غير قابلة للفصل—يصبح الجاكيت متكاملاً كيميائياً مع الطبقات الأساسية بدلاً من مجرد الاحتفاظ بمكانه عن طريق الالتصاق.

الأداء تحت الانحناء الشديد

يجب أن تنحني كابلات التعدين بشكل متكرر حول بكرات وطبول صغيرة القطر. قد تنحني جزازة تعدين مستمرة نموذجية بكرة الكابل الخاصة بها إلى نصف قطر أقل من متر واحد عند اللف أو فك اللف.

تميل الجواكيت الحرارية إلى تطوير شقوق إجهاد عند نقاط الانحناء بعد الدورات المتكررة. قد تبدأ هذه الشقوق كضرر تجميلي لكن تنتشر تدريجياً للداخل، في النهاية تعرض التغطية الموصلة للرطوبة والتلوث الجوي.

جواكيت CPE المعالجة بالقولبة، كونها مترابطة كيميائياً في جميع أنحاء هيكلها، تنحني مع الكابل الأساسي بدلاً من ضده. المرونة أكثر توحداً، والضغط موزع عبر جاكيت بأكمله بدلاً من التركيز عند نقاط الانحناء.

طول العمر في بيئات التعدين القاسية

كابل التعدين مكلف الاستبدال، والاستبدال ينطوي على انقطاع كبير عن الأعمال أثناء عدم تمكن المعدات المتأثرة من العمل. قد يبدو كابل يكلف 50000 دولار مكلفاً حتى تأخذ في الاعتبار أن ساعة واحدة من انقطاع معدات التعدين المستمرة في عملية فحم رئيسية قد تكلف 30000 دولار أو أكثر في الإنتاج المفقود.

أثبتت كابلات CPE المعالجة بالقولبة أعماراً خدمية تتجاوز 10 سنوات في بعض التطبيقات الثقيلة الاستخدام، مقارنة بـ 3-5 سنوات للبدائل الحرارية في ظروف مماثلة مطالبة. يبرر هذا العمر الخدمي الأطول التكلفة الأولية الأعلى.

في عمليات التعدين بالمنطقة العربية، حيث قد تتعرض الكابلات للرطوبة العالية والملح والرمل، تصبح متانة الكابل الممتدة ميزة حاسمة لنجاح المشروع.

دراسة حالة واقعية: عملية تعدين تحت الأرض في الخليج العربي

الموقف الأولي

شركة تعدين إقليمية كبرى في منطقة الخليج كانت تشغل مناجم صخور فوسفاتية على أعماق تتجاوز 600 متر تحت السطح. كانت الطبقات الفوسفاتية الأعمق تتطلب معدات قادرة على العمل في ظروف أكثر تحديّاً، بما في ذلك ضغوط ودرجات حرارة أعلى.

اختارت الشركة نظام تعدين متقدم مصمم لاستخراج الفوسفات من طبقة تقع على عمق 750 متراً تحت السطح في منطقة صحراوية حيث درجات الحرارة السطحية تصل إلى 52 درجة مئوية. خلق هذا العمق عدة تحديات لتوزيع الطاقة. كان مركز الطاقة يقع 800 متراً بعيداً أفقياً و750 متراً لأسفل عمودياً عن موقع التعدين.

استخدام نظام توزيع الطاقة الحالي بـ 2000 فولت كان سيتطلب محولات خطيرة متعددة وكابلات بقطر أكبر بكثير لتقليل هبوط الجهد. أوصى مصنعو المعدات بترقية نظام توزيع الطاقة إلى 5000 فولت وحددوا كابلات مصنفة بـ 5000 فولت للمعدات الثقيلة.

التحدي الرئيسي

اعتمدت مخزون الكابلات الحالي للشركة بشكل أساسي على كابلات SHD-GC بـ 2000 فولت. كان شراء كابل جديد بالكامل لنظام متقدم واحد يبدو مضيعة للموارد، لكن محاولة استخدام كابلات 2000 فولت بـ 5000 فولت كانت مستحيلة—سيفشل العزل في دقائق.

بعيداً عن عدم التطابق في الجهد، كانت العملية بحاجة إلى مراعاة أداء الكابل في بيئتهم المحددة. تجربة الشركة عمليات تعدين في رطوبة عالية جداً (تقترب من 95% في بعض المناطق، خاصة في الحفر الماء)، تسرب مياه كبير من تسرب الملح وتشبع الأرض، ودرجات حرارة كابلات سطحية تتجاوز 60 درجة مئوية في ظل الشمس.

الحل المختار

بعد تقييم خياراتهم، اختارت الشركة كابلات 5000 فولت من نوع SHD-CGC لنظام الفوسفات الجديد. تضمنت عوامل القرار:

• مطابقة دقيقة لتصنيف الجهد مع مواصفات المعدات، مما يضمن عدم آكل الهامش بسبب الضغط الكهربائي

• موصل فحص التأريض يوفر التحقق المستمر من سلامة التأريض—ميزة أمان حاسمة نظراً لتاريخ العملية من الظروف التحديّة

• جاكيت CPE معالج بالقولبة يوفر مقاومة أعلى لبيئة الرطوبة العالية وتسرب المياه والملح

• التغطية الشاملة تقلل التداخل الكهرومغناطيسي مع نظام التحكم الهيدروليكي المتطور للمعدات الثقيلة

النتائج المحققة

على مدى فترة أربع سنوات، نشرت الشركة 15 مجموعة من الكابلات الأساسية وآلاف الأمتار من كابلات SHD-CGC الثانوية بإجمالي تقريبي يتجاوز 120000 متر من الكابل. تجاوزت الأداء التوقعات بشكل كبير:

• انقطاعات الخدمة الناجمة عن الكابلات انخفضت بنسبة 45% مقارنة بالمعدات السابقة

• الأعطال الكهربائية التلقائية انخفضت من متوسط 4-5 في السنة إلى حالة واحدة فقط خلال السنة الثالثة من التشغيل

• نظام فحص التأريض اكتشف مشكلة في مسار التأريض المحتمل بعد 22 شهراً من التشغيل، مما أنبه موظفي الصيانة إلى تدهور التغطية على المعدات ذات الصلة—مشكلة كانت ستسبب فشلاً كارثياً إذا لم يتم اكتشافها

أفادت الشركة أنه في حين أن التكلفة الأولية لكابلات SHD-CGC كانت تقريباً 30% أعلى من بدائل 2000 فولت، فإن العمر الخدمي الأطول (ظلت الكابلات قيد التشغيل للفترة الكاملة بدون فقدان الأداء) وانقطاعات الخدمة المنخفضة وفرا ميزة تكلفية عامة ملحوظة. في صناعة حيث ساعة واحدة من التوقف عن التعدين الفوسفاتي قد تكلف الشركة 25000 دولار في الإنتاج المفقود والعقوبات التعاقدية.

الدروس المستفادة من الحالة

توضح دراسة الحالة هذه عدة مبادئ مهمة:

• مطابقة تصنيفات الجهد بدقة مع مواصفات المعدات هي ضرورة أمان، وليست مجرد اقتراح

• موصل فحص التأريض تطور من ميزة نظرية للسلامة إلى أداة صيانة ذات قيمة معروفة

• التصميم الشامل للتغطية في كابل SHD-CGC وفر فوائد غير متوقعة للمعدات ذات الأنظمة الكهربائية الحساسة

• الاستثمار في جودة الكابل المناسبة للتطبيقات المطالبة ترسي أساساً متيناً لتقليل التوقفات وإطالة عمر المعدات

دليل اختيار كابل TYPE SHD-CGC الصحيح

الخطوة الأولى: التحقق من متطلبات الجهد

ابدأ بتحديد الجهد التشغيلي لمعدتك ونظام الطاقة. يجب أن تكون هذه مددة بوضوح في وثائق المعدات. لا تفترض أبداً—تحقق مع مصنعي المعدات والمهندسين الكهربائيين.

إذا كانت مواصفات معدتك 5000 فولت، فأنت بحاجة إلى كابل مصنف 5000 فولت. استخدام كابل 2000 فولت سيكون انتهاكاً خطيراً للسلامة. وعلى العكس من ذلك، استخدام كابل 5000 فولت في نظام 2000 فولت سيكون مضيعة للموارد وغير ضروري.

الخطوة الثانية: حساب متطلبات التيار

حدد التيار الأقصى الذي يجب أن يحمله الكابل. عادةً ما يتم تحديد هذا على أنه سعة في وثائق المعدات. تسمح الصيغ القياسية لك بتحويل الطاقة (بالواط أو الكيلوواط) إلى تيار (بالأمبير) إذا لزم الأمر:

التيار (أمبير) = الطاقة (واط) / الجهد (فولت)

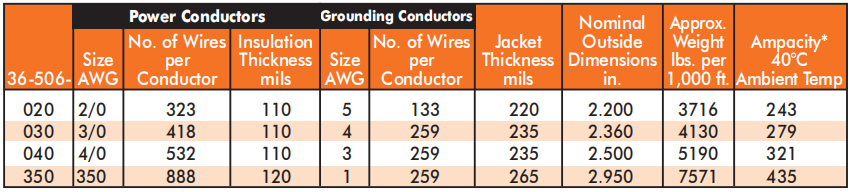

لمعدات ثقيلة بـ 600 كيلوواط تعمل بـ 5000 فولت، سيكون التيار حوالي 120 أمبير. مسلحاً بهذه المعلومات، يمكنك اختيار حجم موصل مناسب. يتوفر كابل SHD-CGC في أحجام تتراوح من 2/0 AWG حتى 500 kcmil (وأكبر حسب الطلب الخاص).

الخطوة الثالثة: الأخذ بعين الاعتبار نوع المعدات والظروف التشغيلية

معدات التعدين المختلفة لها متطلبات كابلات مختلفة. قد يستخدم التثبيت الثابت مثل مضخة إزالة المياه في موقع دائم في العمود كابلاً يتحرك بالكاد بعد التثبيت. معدات التعدين المستمرة التي تتحرك كل بضع ساعات تتطلب كابلاً بمرونة استثنائية ومقاومة إساءة الاستخدام.

يتفوق كابل SHD-CGC في تطبيقات المعدات المتحركة لكنه مناسب أيضاً للتثبيتات شبه الدائمة حيث يحدث إعادة تموضع عرضي.

الخطوة الرابعة: تقييم متطلبات المرونة والانحناء

فكر في قطر البكرات والطبول التي سيتم لف الكابل عليها. المعدات ذات القطر الأصغر (أقل من متر واحد) تتطلب مرونة أكبر من التثبيتات الأكبر. يسمح تصميم كابل SHD-CGC بـ نصف قطر انحناء أدنى يبلغ حوالي 10 أضعاف قطر الكابل—مقارنة بكابلات التعدين القياسية ومناسب لجميع تطبيقات معدات التعدين تقريباً.

الخطوة الخامسة: تقييم العوامل البيئية

تفرض بيئة التعدين ضغوطاً محددة على الكابلات. خذ في الاعتبار:

• تعرض الرطوبة: هل الكابلات محمية من الرش المائي والماء القطر، أم أنها ستكون مبللة بشكل مستمر؟

• البيئة الحرارية: هل سيعمل الكابل في درجات حرارة محيطة تحت الصفر، أم في مناطق أرضية أدفأ؟

• التعرض للمواد الكيميائية: هل هناك زيوت أو زيت ديزل أو مواد كيميائية أخرى في البيئة؟

• الظروف الجوية: هل هناك أجواء متفجرة تتطلب كابلات مقاومة للحريق؟

• الغبار والمواد الكاشطة: هل الكابل معرض للصخور الحادة والغبار الكاشط؟

يوفر جاكيت CPE المعالج بالقولبة لكابل SHD-CGC مقاومة ممتازة للرطوبة والمواد الكيميائية الشائعة في التعدين. الكابل متوفر بنسخ مقاومة للحريق إذا كانت عمليتك تتطلب الامتثال للأجواء المتفجرة.

الخطوة السادسة: تنفيذ التأريض والتغطية المناسبة

ميزات أمان كابل SHD-CGC فعالة فقط إذا تم تثبيتها بشكل صحيح:

• تأكد من توصيل موصلات التأريض إلى الأنظمة المناسبة عند كلا طرفي الكابل

• تحقق من استمرارية التأريض باستخدام موصل فحص التأريض بانتظام (عادةً يومياً أو لكل نوبة عمل)

• حماية الكابل من الضرر الذي قد يضر التغطية

• السماح للكهربائيين المؤهلين بإجراء جميع أعمال الإنهاء، حيث قد يؤدي الإنهاء غير المناسب إلى إلغاء ميزات الحماية في الكابل

ممارسات التثبيت والتعامل الأمثل

التوجيه الصحيح للكابلات

خطط لمسارات الكابلات قبل التثبيت. تجنب الزوايا والحواف الحادة التي قد تقطع العزل. حيث يجب أن تعبر الكابلات الحواف الحادة، استخدم واقيات الكابلات أو مجاري لتوزيع الضغط على منطقة أكبر.

تأكد من عدم قرص أو حجز الكابلات تحت المعدات. قد تعاني الكابلات المحجوزة عرضياً تحت أقدام المعدات أو بكرات الناقلات من ضرر قد لا يكون مرئياً على الفور لكن سيؤدي إلى الفشل النهائي.

تجنب الشد الزائد والالتواء

لا يجب تثبيت كابلات التعدين تحت شد دائم. الشد يرهق الموصلات ويمكن أن يؤدي إلى كسر مبكر. بدلاً من ذلك، اسمح للكابلات بالاستلقاء في منحنيات طبيعية، مع توفير طول زائد لحركة المعدات.

يجب تجنب الالتواء أثناء التثبيت. بينما تم تصميم كابلات التعدين للمرونة، قد يسبب الالتواء المتكرر (تدوير الكابل على طول محوره الطويل) ضغط داخلي وتدهور تدريجي.

التخزين والنقل

يجب تخزين الكابلات على بكرات أو في ملفات منظمة جيداً. تجنب تعريض الكابلات لأشعة الشمس المباشرة لفترات طويلة، حيث قد تدهور الأشعة فوق البنفسجية الجاكيت الخارجي.

أثناء النقل، اعزل الكابلات بحزم لمنع الحركة والفرك. حمِ الكابلات من الحرارة الشديدة (أشعة الشمس المباشرة على مركبات النقل) والبرد الشديد (الكابلات المتجمدة أقل مرونة وأكثر عرضة للتشقق).

إرشادات التفتيش والصيانة

نفذ جدول فحص منتظم، على الأقل أسبوعياً للمعدات الحرجة:

الفحص البصري: ابحث عن قطع أو شقوق أو فصل الجاكيت عن الطبقات الأساسية. تحقق من التغطية بحثاً عن ضرر.

الاختبار الكهربائي: تحقق من مقاومة العزل بشكل دوري باستخدام ميجوهميتر. تحقق من استمرارية التأريض باستخدام موصل فحص التأريض.

الفحص الميكانيكي: اشعر بالبقع الطرية في العزل، التي قد تشير إلى رطوبة داخلية أو تدهور المادة.

فحص الموصل: تحقق من أن موصلات الإنهاء محكمة وتظهر عدم وجود علامات لحرق أو قوس.

اتثق جميع الفحوصات واحتفظ بالسجلات. تتطلب العديد من الوكالات التنظيمية توثيق صيانة الكابل والاختبار.

الأعطال الشائعة وكيفية تجنبها

الضرر الميكانيكي من السحب والسحق

السبب الأكثر شيوعاً لفشل الكابل في عمليات التعدين هو الضرر الميكانيكي الخارجي. قد يعاني الكابل المسحوب عبر أرض خشنة من قطع عبر الجاكيت والتغطية في دقائق.

استراتيجية الوقاية: نفذ سياسات حماية الكابل. تطلب من المشغلين تجنب سحب الكابلات بلا داع. استخدم مسارات الكابل المخصصة وواقيات الكابل حيث يجب أن تعبر الكابلات المناطق عالية الازدحام. افحص الكابلات بانتظام بحثاً عن ضرر وشيك واستبدلها قبل حدوث أعطال رئيسية.

تدهور العزل بسبب الحرارة

بينما تم تصنيف كابل SHD-CGC للعمل المستمر عند 90 درجة مئوية، قد تؤدي درجات الحرارة المستمرة فوق هذا المستوى إلى تدهور العزل. يحدث هذا أحياناً عندما يتم لف الكابلات بإحكام على البكرات أثناء حمل التيار—قد تتجاوز درجة حرارة العزل تصنيف درجة حرارة الموصل.

استراتيجية الوقاية: اسمح بمساحة كافية في ملفات الكابل لتبديد الحرارة. راقب درجات حرارة الكابل الفعلية بشكل دوري باستخدام مقاييس الحرارة بالأشعة تحت الحمراء. إذا تجاوزت درجات الحرارة المستمرة 85 درجة مئوية، ابحث عن السبب وصححه قبل حدوث ضرر العزل. قلل أحمال التيار إذا لزم الأمر.

ضرر التعرض للمواد الكيميائية

بينما يقاوم جاكيت CPE معظم المواد الكيميائية في التعدين، قد تسبب بعض المركبات المتخصصة—خاصة بعض السوائل الهيدروليكية المتقدمة والمزيتات الاصطناعية—تليين أو تورم مادة جاكيت CPE.

استراتيجية الوقاية: إذا كان منجمك يستخدم مواد كيميائية متخصصة، تحقق من توافقها مع مادة جاكيت CPE قبل ملامسة الكابلات. إذا كانت مواد كيميائية غير متوافقة موجودة، فكر في تطبيق طلاءات واقية أو لف الكابلات.

أعطال نظام فحص التأريض

يفقد موصل فحص التأريض قيمته الحماية إذا لم يتم مراقبته بشكل صحيح أو إذا فشل نظام المراقبة.

استراتيجية الوقاية: أدرج نظام فحص التأريض في جدول الصيانة المنتظم. اختبره على الأقل أسبوعياً. حافظ على معدات الاختبار في حالة تشغيلية جيدة. تدريب المشغلين لفهم معنى قراءات فحص التأريض وما الإجراءات التي يجب اتخاذها إذا أشارت القراءات إلى مشاكل.

فشل التغطية والتداخل الكهرومغناطيسي

قد تسمح التغطية التالفة بدخول التداخل الكهرومغناطيسي الخارجي إلى الموصلات الأساسية، مما قد يضر المعدات المتصلة. على العكس من ذلك، تسمح التغطية التالفة للكابل نفسه بالإشعاع بتداخل قد يعطل الاتصالات والمعدات الحساسة.

استراتيجية الوقاية: تعامل مع ضرر التغطية بنفس الاستعجالية مثل ضرر العزل. يجب إصلاح القطع الصغيرة أو الفصل في التغطية أو يجب استبدال الكابل. تجنب لف الكابلات بإحكام حول الأجسام المعدنية، مما قد يركز المجالات المغناطيسية ويسبب احترار موضعي.

اتجاهات مستقبلية في كابلات التعدين عالية الجهد

الطلب المتزايد على تصنيفات جهد أعلى

تتجه صناعة التعدين تدريجياً نحو أنظمة جهد أعلى. بعض العمليات المتقدمة تبدأ في تقييم أنظمة 10000 فولت وحتى جهد أعلى. تقلل هذه الأنظمة التيار لنفس الطاقة، مما يسمح بكابلات أصغر وأخف وأكثر مرونة.

مع تعمق عمليات التعدين وتوسع نطاقها الجانبي، ستصبح الميزة الاقتصادية للجهد الأعلى بشكل متزايد جاذبة. توقع رؤية كابلات 10000 فولت و15000 فولت تصبح أكثر شيوعاً في أنظمة التعدين من الجيل القادم.

مواد محسّنة لعمر خدمي أطول

تستمر علوم مواد الكابلات في التقدم. مركبات عزل أحدث توفر مقاومة محسّنة للشيخوخة الحرارية والتدهور الكيميائي والضغط الميكانيكي. تتضمن بعض الكابلات التجريبية مركبات محسّنة بالجزيئات النانوية التي تُظهر إمكانات تمديد أعمار الخدمة بشكل كبير.

تتطور مواد الجاكيت أيضاً، مع جواكيت بولي يوريثان الحرارية (TPU) التي تُظهر مقاومة كشط أكثر من CPE التقليدية خمس مرات مع الحفاظ على المرونة. مع خضوع هذه المواد لإنتاج أكبر، ستنخفض التكاليف والاعتماد سيتسارع.

مراقبة ذكية والتكامل التشخيصي

يتضمن مستقبل كابلات التعدين أنظمة مراقبة مضمنة تتبع صحة الكابل في الوقت الفعلي. أصبحت أجهزة استشعار تقيس مقاومة العزل ودرجة حرارة الموصل والضغط الميكانيكي عملية عند تكاليف معقولة.

ستنبه هذه الأنظمة المشغلين قبل حدوث الأعطال، مما يمنع التوقفات غير المتوقعة ويمكّن من جدولة الصيانة الاستباقية. سيسمح التكامل مع أنظمة إدارة المناجم باستبدال الكابلات خلال نوافذ الصيانة المخطط لها بدلاً من فشلها تحت الحمل.

معايير سلامة محسّنة

تقوم الهيئات التنظيمية بتحديث معايير السلامة لكابلات التعدين باستمرار. غالباً ما تفرض هذه التحديثات تحسينات بدأ بها المصنعون بالفعل—عزل أفضل للسلامة الكهربائية، مقاومة حريق محسّنة، وأنظمة تأريض محسّنة.

توقع أن تتضمن كابلات التعدين في المستقبل ميزات أمان أكثر شمولاً من معايير اليوم، مما يعكس التزام الصناعة بحماية العاملين والموثوقية التشغيلية.

الخلاصة: اتخاذ قرار الكابل الصحيح لعملية التعدين الخاصة بك

كابل TYPE SHD-CGC 3/C 5000V يمثل أفضل الممارسات الحالية في تصميم كابلات التعدين عالية الجهد. تجعل تغطيتها الشاملة وأنظمة التأريض المزدوجة والمتانة الميكانيكية الاستثنائية والأداء المثبتة في بيئات صعبة الخيار المناسب للتطبيقات الصعبة للتعدين.

اختيار الكابل الصحيح ينطوي على أكثر من مجرد اختيار الخيار ذي الجهد الأعلى. يتطلب تحليلاً دقيقاً لمتطلبات العملية المحددة والظروف البيئية ومواصفات المعدات والاعتبارات طويلة الأجل للتكاليف.

تثبت دراسة الحالة المقدمة في هذه المقالة أن الاستثمار في جودة الكابل المناسبة يحقق فوائد قياسة من خلال تقليل الانقطاعات وإطالة عمر المعدات وتحسين السلامة التشغيلية. بينما تكون كابلات الجودة الأعلى أكثر تكلفة في البداية، فإن إجمالي تكلفة الملكية—مع الأخذ في الاعتبار عمر الخدمة وتكاليف الانقطاع ومتطلبات الصيانة—غالباً ما يفضل الخيارات عالية الجودة.

مع استمرار تطور عمليات التعدين، أصبحت أكثر كثافة برأس مال وموزعة جغرافياً، تنمو أهمية أنظمة توزيع الطاقة الموثوقة. الكابلات التي تحمل تلك الطاقة تستحق نفس دقة الهندسة ومعايير التحكم في الجودة مثل المعدات التي تدعمها.

بالنسبة لعمال التعدين يعتبرون مواصفات الكابل الخاصة بهم، فإن قضاء الوقت في مطابقة خصائص الكابل بدقة مع متطلبات التشغيل سيحقق فوائد لسنوات قادمة.

الأسئلة الشائعة (FAQ)

سؤال: ماذا تعني كلمة "SHD-CGC" بالفعل، ولماذا تُعتبر مهمة؟

إجابة: SHD تعني الشد العالي الشديد الاستخدام (Shielded Hard-usage Duty)، مما يشير إلى أن الكابل مبني للتطبيقات الأكثر تحديّاً في التعدين. CGC تعني فحص التأريض المكثف (Compact Ground Check)، مما يعني أن الكابل يتضمن موصلاً مخصصاً يتحقق بشكل مستمر من أن اتصال التأريض للمعدة سليم. يوفر نظام فحص التأريض هذا التحقق من السلامة في الوقت الفعلي الذي لن يكون متاحاً مع تصاميم الكابل الأبسط. لعمليات حيث السلامة الكهربائية أساسية، يمكن لقدرة المراقبة هذه أن تكون الفرق بين اكتشاف مشكلة قبل أن تسبب فشلاً كارثياً وتجربة توقف غير متوقع أو أسوأ.

سؤال: هل كابل 5000V متوافق مع نظام 2000V؟

إجابة: نعم، يمكن استخدام كابل مصنف 5000V بأمان في نظام 2000V دون أي مخاوف أمان. أنت ببساطة لا تستخدم سعة الجهد الكامل للكابل. ومع ذلك، يؤدي الاستخدام بهذه الطريقة إلى إهدار أموال—أنت تدفع مقابل قدرات لا تحتاجها. العكس غير مقبول تماماً: استخدام كابل 2000V في نظام 5000V سيسبب فشل عزل سريع وينشئ مخاطر كهربائية جادة.

سؤال: كم مرة يجب اختبار الكابلات للامتثال السلامة؟

إجابة: تنفذ معظم عمليات التعدين فحوصات بصرية أسبوعية مقترنة باختبار كهربائي شهري أو ربع سنوي باستخدام ميجوهميتر. ومع ذلك، يجب تحديد جدول الاختبار المحدد بك بالتشاور مع المهندسين الكهربائيين وسيكون امتثالاً للأنظمة المعمول بها في منطقتك. المعدات الحرجة التي تعمل بشكل مستمر قد تتطلب اختبار أكثر تكراراً من المعدات الاحتياطية.

سؤال: ما هو العمر الخدمي المتوقع لكابل SHD-CGC في ظروف التعدين العادية؟

إجابة: تحت ظروف التشغيل العادية مع الصيانة المناسبة، تبقى كابلات SHD-CGC عادةً في الخدمة لمدة 5-10 سنوات. عملت بعض الكابلات بنجاح لأكثر من 15 سنة. يعتمد العمر الخدمي بشكل كبير على ظروف بيئية محددة وأنماط استخدام وممارسات صيانة. الكابلات في ظروف قاسية جداً (تعرض مستمر للمياه، مواد كيميائية عدوانية، تعامل قاسي) قد يكون لها أعمار أقصر، بينما الكابلات في التثبيتات المحمية بشكل أفضل قد تتجاوز 10 سنوات بانتظام.

سؤال: هل يمكنني إصلاح قسم تالف من الكابل، أم يجب استبدال الكابل كاملاً؟

إجابة: بالنسبة لضرر طفيف محدود بالجاكيت الخارجي، الإصلاح باستخدام شريط كهربائي مناسب أو أنابيب حرارية انكماشية هو إجراء مؤقت يمكن أن يطيل عمر الكابل لعدة أسابيع. ومع ذلك، هذه الإصلاحات ليست حلولاً دائمة. أي ضرر للتغطية أو العزل يتطلب إصلاحاً احترافياً أو استبدال الكابل. قد يؤدي محاولة إصلاح ضرر معقد إلى إدخال عيوب مخفية قد تسبب فشلاً تحت الحمل. لتطبيقات حرجة، من الأفضل عموماً استبدال الأقسام التالفة بدلاً من إصلاحها.

سؤال: كيفية تحديد حجم الموصل الصحيح (AWG) لتطبيقي؟

إجابة: يتم تحديد حجم الموصل من خلال عاملين: (1) التيار الذي يجب أن يحمله الكابل، و**(2) هبوط الجهد المقبول** على طول طول مسار الكابل. توفر جداول السعة القياسية التيار المقبول لكل حجم موصل عند درجات حرارة معينة. بمجرد معرفتك بالتيار المطلوب، تختار أصغر حجم لن يتجاوز ذلك التيار عند درجة الحرارة المصنفة. إذا كان هبوط الجهد قلقاً على مسارات كابل طويلة جداً، قد تحتاج إلى الزيادة إلى حجم موصل أكبر من تصنيف التيار وحده سيقترح. استشر المهندسين الكهربائيين للتثبيتات المعقدة.

سؤال: هل الجواكيت الملونة (أزرق وأخضر وأحمر) متينة مثل الجواكيت السوداء العادية؟

إجابة: نعم، كابلات جاكيت CPE الملونة تحافظ على نفس الخصائص الميكانيكية والمتانة مثل الجواكيت السوداء. يتم إضافة اللون إلى مادة الجاكيت أثناء التصنيع دون المساس بالأداء. تتمثل ميزة الجواكيت الملونة في تحسين تحديد الدوائر في المنجم، مما يعزز السلامة بجعل من الأسهل على المشغلين التحقق من اتصالهم بالكابل الصحيح.

سؤال: ما هو "موصل فحص التأريض"، وكيف يختلف عن أسلاك التأريض العادية؟

إجابة: أسلاك التأريض العادية تحمل التيار الخاطئ بأمان بعيداً عن المعدات في حالة حدوث عطل كهربائي. موصل فحص التأريض هو سلك أصغر يراقب باستمرار ما إذا كان مسار أرضي كامل موجود. عادة ما يحمل فقط تيار كافٍ لتشغيل مؤشر أو نظام مراقبة، لكن أي كسر في مسار فحص التأريض سينبه المشغلين قبل أن يصبح كسر التأريض المكسور خطراً. يمنع نظام التحذير المبكر هذا أعطالاً كانت ستضر بالمعدات أو تنشئ مخاطر أمانية.

سؤال: هل يمكن لف كابلات SHD-CGC بإحكام على بكرات قطر صغير دون ضرر؟

إجابة: بينما تم تصميم كابلات SHD-CGC للمرونة الممتازة، لفها بإحكام شديد على بكرات قطر صغير يزيد من الضغط وتوليد الحرارة. يوصي معظم المصنعين بنصف قطر انحناء أدنى يبلغ حوالي 10 أضعاف قطر الكابل. تجاوز هذا يزيد من معدل شيخوخة العزل ويمكن أن يقلل عمر الخدمة. بالإضافة إلى ذلك، الملفات المحكمة يمكن أن تحجز الحرارة عندما يحمل الكابل التيار، مما قد يسبب درجات حرارة عزل تتجاوز الحدود المقبولة.

سؤال: كم تكلفة كابل SHD-CGC مقابل كابلات التعدين القياسية؟

إجابة: كابلات SHD-CGC عادةً تكلف 20-40% أكثر من البدائل البسيطة بـ 2000V، اعتماداً على حجم الموصل وجاكيت المادة (CPE مقابل TPU). بينما قد يبدو هذا مكلفاً في العزلة، فإن العمر الخدمي الأطول وانقطاعات الخدمة المنخفضة غالباً ما تجعله أكثر اقتصاداً على مدى دورة حياة عملية التعدين. في عمليات حيث ساعة واحدة من التوقف تكلف 25000 دولار أو أكثر، يصبح الاستثمار في جودة الكابل الأساسية من الواضح أنه فعال من حيث التكاليف.
