كابل TYPE SHD-PCG للتعدين تحت الأرض بجهد 5000 فولت: الدليل التقني الشامل للبيئات القاسية

ما هو كابل TYPE SHD-PCG بجهد 5000 فولت؟

كابل TYPE SHD-PCG بجهد 5000 فولت هو كابل كهربائي متنقل عالي الأداء، مصمم خصيصاً لأجهزة الحفر الطولية (Longwall Shearers) في عمليات التعدين تحت الأرض، يجمع بين ثلاثة موصلات طاقة محمية، وثلاثة موصلات تحكم غير محمية، وموصل تأريض مركزي، كل ذلك داخل غلاف خارجي واحد مُعالج بالقوالب، يتحمل دوائر كهربائية تصل إلى 5000 فولت.

لا يُعدّ هذا الكابل مجرد ناقل للطاقة، بل هو منظومة متكاملة تضم في بنية واحدة ثلاث وظائف حيوية: توصيل الطاقة عالية الجهد، ونقل إشارات التحكم المنخفضة الجهد، وتوفير مسار تأريض موثوق لحماية المعدات والعمال على حدٍّ سواء. هذا التصميم المتكامل ليس ترفاً هندسياً، بل ضرورة تمليها طبيعة بيئة التعدين الطولي التي تجمع بين الضغط الميكانيكي المتواصل، والرطوبة الشديدة، ودرجات الحرارة المتغيرة، والتعرض المستمر للمواد الكيميائية الصناعية.

تُشير رموز التسمية إلى هذه الوظائف بدقة: "SHD" تعني أن موصلات الطاقة محمية بغلاف معدني (Shielded)، و"P" تدل على وجود مجموعة موصلات التحكم (Pilot)، و"C" تشير إلى الموضع المركزي لموصل التأريض (Central)، فيما تُشير "G" إلى منظومة التأريض (Ground) الشاملة. أما تصنيف 5000 فولت فيضع هذا الكابل في فئة الجهد المتوسط، وهي الفئة المطلوبة لتغذية أجهزة الحفر الطولية الحديثة ذات الاستهلاك الكهربائي العالي.

التعدين الطولي في البيئات القاسية: لماذا الكابل العادي لا يكفي؟

الضغوط الميكانيكية المتراكمة

يعمل جهاز الحفر الطولي في ظروف لا تتوقف. يتحرك ذهاباً وإياباً على امتداد واجهة التعدين، وربما تمتد هذه الواجهة لمئات الأمتار، وهو يجرّ كابله الذيلي (Trailing Cable) خلفه في كل رحلة. يتراكم هذا الانثناء المتكرر ليُولّد ما يُعرف بإجهاد التعب الميكانيكي (Mechanical Fatigue)، وهو ما يتصاعد تدريجياً في العزل والموصلات حتى يُفضي إلى الفشل المبكر إذا لم يكن الكابل مُصمَّماً خصيصاً لهذا النوع من الضغط.

في مناجم الشرق الأوسط تحديداً، تُضاف إلى هذا الضغط الميكانيكي الأصيل تحديات بيئية إضافية: درجات الحرارة المرتفعة في الأعماق، والتوسع الحراري الذي يُجهد نقاط الوصل، والرمال الناعمة التي تتسلل إلى أي فتحة في الغلاف الخارجي، والمياه الجوفية المالحة التي تُسرّع تآكل العناصر المعدنية. لا يصمد الكابل التقليدي طويلاً في مواجهة هذه المتغيرات المتزامنة.

التحدي الكهربائي: الطاقة والتحكم في مسار واحد

المشكلة الكهربائية الجوهرية في بيئة اللونغوول هي ضرورة نقل إشارات التحكم المنخفضة الجهد جنباً إلى جنب مع الطاقة عالية الجهد، دون أن تتداخل الإشارتان أو تُؤثر إحداهما على الأخرى. في المنشآت القديمة التي تستخدم كابلات منفصلة لكل وظيفة، يعني ذلك مضاعفة عدد الكابلات في ممرات بالغة الضيق، وزيادة نقاط الوصل الضعيفة، ومضاعفة احتمالية حدوث الأعطال.

كابل SHD-PCG يُحل هذه المعادلة بدمج كل شيء في بنية واحدة مُحكمة التصميم، مع ضمان العزل الكهرومغناطيسي اللازم بين دوائر التحكم ودوائر الطاقة.

ضرورة الجهد المتوسط في المناجم الحديثة

مع تمدد لوحات التعدين الطولي وتضاعف قدرات أجهزة الحفر في السنوات الأخيرة، باتت الدوائر الكهربائية بجهد 2000 فولت غير كافية لتغطية الأحمال الكهربائية المطلوبة. يسمح العمل بجهد 5000 فولت بتوصيل نفس الطاقة بتيار أقل، مما يعني تقليص الأسلاك النحاسية المطلوبة، وخفض الفقد الحراري في الكابل، وتحسين مرونته في الاستخدام الميداني.

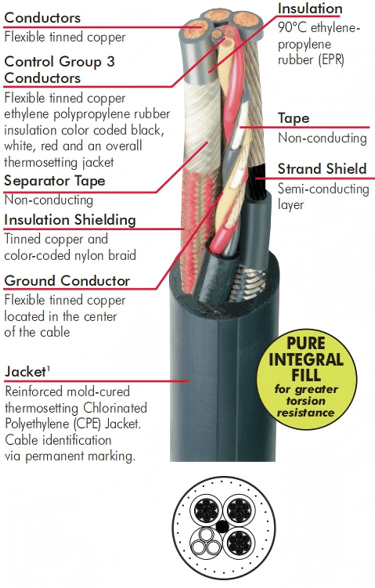

التركيب الداخلي التفصيلي: طبقة بطبقة

موصلات الطاقة: النحاس المرن بالمغلّف القصديري

تتكون موصلات الطاقة الثلاثة من نحاس مرن عالي النقاء مُضفَّر إلى عدد كبير من الأسلاك الدقيقة. هذا التضفير المتعدد المراحل يُتيح للموصل الانثناء آلاف المرات دون أن يُعاني من تصلّب أو تشقق الأسلاك الفردية. تغليف الأسلاك بالقصدير يُضيف طبقة حماية إضافية ضد التآكل الكيميائي، وهو تفصيل لافت للأهمية في البيئات الحامضية أو الرطبة كتلك الموجودة في كثير من المناجم العربية.

كل موصل طاقة محمي بشكل فردي بطبقة من النحاس المقصدر مقترنة بجديلة نايلون ملوّنة. هذه الحماية الفردية تؤدي وظيفتين متلازمتين: إدارة توزيع الإجهاد الكهربائي حول كل موصل عند 5000 فولت، وتوفير مسار تأريض محدد يُعزز حساسية منظومة كشف أخطاء الأرضي.

الطبقة شبه الموصلة (Strand Shield): الحارس الصامت

بين موصل الطاقة النحاسي وطبقة عزل EPR توجد طبقة شبه موصلة تُعرف بدرع الحزمة (Strand Shield). هذه الطبقة تملأ الفراغات الهوائية المجهرية بين أسلاك النحاس وسطح العزل، مُزيلةً بذلك نقاط تمركز الإجهاد الكهربائي التي تنشأ عند هذه الحدود الهندسية غير المنتظمة.

في كابلات الجهد المتوسط كهذه، يُشكّل غياب هذه الطبقة خطراً تشغيلياً جسيماً: تمركز الإجهاد الكهربائي عند سطح الموصل يُطلق تفريغاً كهربائياً جزئياً (Partial Discharge) يؤكل العزل من الداخل تدريجياً حتى يتسبب في انهياره المفاجئ. هذه الطبقة غائبة في كابلات 2000 فولت لأن مستوى الإجهاد الكهربائي عندها لا يستدعيها، مما يجعلها عنصراً تمييزياً رئيسياً للإصدار عالي الجهد.

عزل EPR: المرونة في قلب التصميم

يُستخدم عزل مطاط البروبيلين الإيثيلين (EPR) في كابل SHD-PCG لأسباب تتجاوز مجرد الكفاءة الكهربائية. EPR يحتفظ بمرونته على نطاق واسع من درجات الحرارة — من درجات التجمد في التعدين العميق حتى درجات الحرارة المرتفعة في المناجم الاستوائية وشبه الاستوائية. يتحمل تصنيف حراري مستمر يبلغ 90 درجة مئوية عند الموصل، مما يُتيح تشغيل الكابل عند طاقته الكاملة دون أن يبدأ العزل في الشيخوخة المتسارعة.

EPR يقاوم كذلك الشيخوخة الكهربائية الناجمة عن التفريغ الجزئي بكفاءة أعلى من كثير من مواد العزل التقليدية. في بيئة جهد 5000 فولت، هذا الاستقرار الكهربائي طويل الأمد هو ما يُحدد الفرق بين كابل يدوم موسماً واحداً وكابل يُكمل دورة حياة اللوحة التعدينية بأكملها.

مجموعة التحكم الثلاثية: أعصاب المنظومة

تتألف مجموعة التحكم من ثلاثة موصلات نحاسية مرنة غير محمية، معزولة بـ EPR ومُرمَّزة بالألوان الأسود والأبيض والأحمر. هذه الموصلات تنقل الإشارات المنخفضة الجهد المسؤولة عن أوامر السرعة والاتجاه، وقطع الدائرة في حالات الطوارئ، وتغذية أنظمة المراقبة والتحكم عن بُعد.

تُجمَّع هذه الموصلات داخل غلاف ثانوي من المطاط الحراري قبل إدراجها في التجميع الكلي للكابل. هذا الغلاف الفرعي يُوفر فصلاً فيزيائياً واضحاً بين مجموعة التحكم وموصلات الطاقة، مما يُقلل من التداخل الكهرومغناطيسي ويُسهّل الوصول إلى مجموعة التحكم بمعزل عند الصيانة.

موصل التأريض المركزي: قلب منظومة الحماية

يُوجد موصل التأريض في مركز هندسي دقيق من تجميع الكابل. هذا الموضع المركزي ليس مجرد اختيار تصميمي عشوائي، بل يعكس فهماً عميقاً لآليات كشف أخطاء الأرضي. الموصل المركزي يُحقق علاقة كهربائية متماثلة مع كل من الموصلات الثلاثة المحيطة به، مما يُعظّم حساسية رلي الأرضي في الكشف عن أي عطل، بصرف النظر عن أي الأطوار تعطّل.

في بيئة التعدين تحت الأرض، حيث يكون الخطأ غير المكشوف في التأريض أحد أخطر السيناريوهات التشغيلية، فإن الموضع المركزي لموصل التأريض في كابل SHD-PCG يُمثّل قيمة حماية حقيقية لا ترف هندسي.

أشرطة الفصل والعزل غير الموصلة

في ثنايا التجميع الكلي، تُوزَّع أشرطة فصل غير موصلة عند نقاط الحدود الحرجة بين المجموعات الوظيفية المختلفة. تؤدي هذه الأشرطة ثلاث وظائف متزامنة: تُحافظ على الهندسة الدقيقة للكابل تحت الانثناء المتكرر، تُمنع التآكل الداخلي بين الأسطح المعزولة المتجاورة، وتُوفّر طبقة فصل نظيفة تُسهّل عمل الوصل (Splicing) في الموقع.

الغلاف الخارجي المعالج بالقوالب: الدرع الأخير

الغلاف الخارجي من البولي إيثيلين المكلور (CPE) المقوى والمُعالج بالقوالب الحرارية هو خط الدفاع الأخير للكابل أمام بيئة المنجم القاسية. المعالجة بالقوالب (Mold-Cured) — على عكس البثق المستمر التقليدي — تُنتج غلافاً أكثر اتساقاً في خصائصه الفيزيائية وأشد مقاومة لأحمال السحق والصدم المتقطعة الشائعة في ممرات لوحات التعدين.

CPE مُختار لمقاومته الشاملة: يصمد أمام زيوت الضغط الهيدروليكي المستخدم في أنظمة دعائم السقف، ويتحمل حمامات غبار الفحم والرش المائي خلال عمليات الحفر، ويقاوم الوقود والمواد التشحيمية الصناعية. والأهم من ذلك، أن هذا المركب يمتلك خصائص مقاومة للحريق متأصلة، وهو شرط غير قابل للمساومة في أي كابل يُستخدم في المناجم تحت الأرض.

الصمود في البيئات القاسية: ميزة SHD-PCG في مواجهة التحديات المتطرفة

تحديات الحرارة الشديدة

في المناجم العميقة في شبه الجزيرة العربية وشمال أفريقيا، يمكن أن تتجاوز درجات الحرارة المحيطة في الأعماق 40 درجة مئوية، وتُضاف إليها حرارة المعدات العاملة والتهوية غير الكاملة في بعض الأحيان. عزل EPR عند تصنيف 90 درجة مئوية يمنح كابل SHD-PCG هامش أمان حراري حقيقياً: يعمل الكابل عند أحماله الكاملة دون أن تبدأ الشيخوخة الحرارية للعزل في التسارع.

التعامل مع التوسع والانكماش الحراري

في البيئات التي تشهد تفاوتاً حرارياً بين ساعات التشغيل والتوقف — كمناجم تُبرَّد ليلاً أو تُغلق مؤقتاً — يُشكّل التوسع والانكماش الحراري المتكرر ضغطاً إضافياً على نقاط الوصل والمشابك الطرفية. التصميم المتكامل لكابل SHD-PCG، مع الحشو المدمج (Integral Fill) الذي يملأ الفراغات الداخلية، يُقلل من حرية حركة المكونات الداخلية تحت هذه الضغوط، مما يُطيل عمر نقاط الوصل.

مقاومة الجسيمات الكاشطة

الرمال والغبار الكاشط عنصران دائمان في عمليات التعدين في المنطقة العربية. الغلاف CPE المعالج بالقوالب أكثر صلابة وتجانساً من الأغلفة المبثوقة تقليدياً، مما يُوفر مقاومة أفضل للتآكل التدريجي الناجم عن الاحتكاك بالأسطح الخشنة والحبيبات الكاشطة.

إدارة الرطوبة والتسرب المائي

المياه الجوفية تحدٍّ مستمر في كثير من مناجم الشرق الأوسط، لا سيما في المناطق التي تقع فوق طبقات مائية جوفية. CPE يوفر مقاومة ممتازة لتسرب الرطوبة، فيما يُقلل الحشو المدمج من الفراغات الداخلية التي يمكن أن يتراكم فيها الماء المتسرب ويُسبب تدهور العزل على المدى الطويل.

حالات تطبيقية واقعية: المناجم في منطقة الشرق الأوسط وشمال أفريقيا

منجم الفوسفات في المملكة العربية السعودية: الاختبار الميداني في القسوة

تمتلك المملكة العربية السعودية احتياطيات فوسفات ضخمة في منطقة الجوف شمال غرب المملكة، حيث تعمل شركة منارة للمعادن ضمن المشروع المشترك مع مجموعة Ma'aden بطاقات إنتاجية متنامية. عمليات التعدين في هذه المنطقة تُواجه بيئة حرارية استثنائية: درجات حرارة الصيف خارج المنجم تتجاوز 45 درجة مئوية، في حين يحمل الغبار الجاف الكثيف حبيبات حادة تُسرّع تآكل أي كابل غير مُصمَّم خصيصاً للبيئة الجافة الكاشطة.

في عمليات من هذا النوع، يُشكّل الكابل المتكامل مثل SHD-PCG ميزة تشغيلية مباشرة: بدلاً من إدارة مسارات كابل منفصلة لوظائف الطاقة والتحكم في ممرات محدودة العرض، يُغطي كابل واحد ذو غلاف CPE المقاوم للكشط كلتا الوظيفتين، مما يُخفض احتمالية الأعطال الناجمة عن تآكل الغلاف ويُقلل من تعقيد الصيانة الميدانية في ظروف الحرارة الشديدة.

فوسفات المغرب: طول اللوحة والتحمل الميكانيكي الفائق

تُصنَّف المغرب كأكبر حامل لاحتياطيات الفوسفات في العالم، وتُدير مجموعة OCP شبكة واسعة من المناجم تحت الأرض في منطقة خريبكة وكانكور وبن جرير. بعض هذه المناجم تعمل بلوحات طولية يتجاوز طولها 2500 متر، مما يعني أن الكابل الذيلي يُجرّ على امتداد مسافة استثنائية في كل مرور لجهاز الحفر.

في هذا السياق، الاختيار بين الجهد 2000 فولت و5000 فولت له انعكاسات عملية مباشرة على ضخامة الكابل. الجهد الأعلى يُتيح الوصول إلى نفس مستوى الطاقة بقطع موصل أصغر، مما ينتج كابلاً أخف وزناً وأكثر مرونة في الانثناء، وهما صفتان تُقلصان تراكم إجهاد التعب الميكانيكي على طول لوحات تعدين بالغة الطول. منجم بن جرير تحديداً، الذي تزيد بعض لوحاته الإنتاجية على ألفي متر، يُمثّل نموذجاً يُبيّن كيف يُحقق كابل SHD-PCG بجهد 5000 فولت فوائد اقتصادية قابلة للقياس من خلال تقليص تكاليف المناولة واستبدال الكابل على طول عمر اللوحة الكاملة.

مناجم الفحم في تركيا: درس التكامل في ممرات ضيقة

رغم أن تركيا ليست دولة خليجية، إلا أنها تقع ضمن النطاق الجيوسياسي الأوسع للشرق الأوسط وتُعدّ واحدة من أكبر مستخدمي تقنيات التعدين الطولي في المنطقة. مناجم فحم إيمار في ولاية زونغولداق تعمل في طبقات رسوبية متشققة وتحت مياه جوفية عالية، حيث يُشكّل ضمان سلامة الكابل في وجود تسرب مائي مستمر أولوية تشغيلية محورية.

تجربة هذه المناجم كشفت درساً مهماً: الكابلات المنفصلة للطاقة والتحكم في الممرات المقيدة الأبعاد تُشكّل ازدحاماً يُصعّب مناورة المعدات ويُضاعف احتمالية التلف الميكانيكي للكابلات المجاورة. التحول إلى كابلات SHD-PCG المتكاملة في بعض هذه العمليات قلّص عدد مسارات الكابل في الممر الواحد ووسّع هامش المناورة المتاح للمعدات، مما أسهم بشكل مباشر في تقليص وقت التوقف عن الإنتاج المرتبط بالأعطال الكهربائية.

مناجم الملح والبوتاس في الأردن: التحدي الكيميائي الاستثنائي

تُنتج شركة البوتاس العربية الأردنية من رواسب البحر الميت ومنطقة الغور، في بيئة كيميائية تتميز بتركيزات ملحية فائقة الخطورة على المكونات الكهربائية. الكلوريدات المتراكمة في هواء المنجم وتسربات المياه الغنية بالأملاح تُؤثر بصورة مباشرة على عمر الأجزاء المعدنية في الكابل، وعلى مقاومة عزله في الأجل البعيد.

الغلاف الخارجي من CPE في كابل SHD-PCG يمتلك مقاومة كيميائية جيدة لمحاليل الكلوريد، ومطاط EPR المستخدم في العزل الداخلي يحافظ على خصائصه الكهربائية حتى عند التعرض المتكرر للرطوبة المالحة. في هذا السياق الكيميائي القاسي، اختيار المادة الصحيحة لكل طبقة في تركيب الكابل يُحدد فرقاً جوهرياً في عمره الافتراضي الفعلي، وليس مجرد فرق هامشي في الأداء.

المقارنة مع أنواع الكابلات الأخرى المستخدمة في التعدين

SHD-PCG مقابل SHD-GC: متى يُختار أي منهما؟

كابل SHD-GC هو كابل طاقة محمي يتضمن موصلات تأريض وموصل فحص الأرضي، لكنه يخلو من مجموعة موصلات التحكم المدمجة. هذا الكابل مناسب لتطبيقات التعدين التي تُغذّى فيها المعدات بشبكات تحكم مستقلة أو لاسلكية، أو عندما لا تكون إشارات التحكم مطلوبة في نفس مسار الكابل الطاقة.

في المقابل، كابل SHD-PCG هو الخيار الأمثل عندما يكون الكابل الذيلي لجهاز الحفر الطولي يحتاج إلى نقل كل من الطاقة وإشارات التحكم في مسار واحد — وهو الحال في الغالبية العظمى من أنظمة اللونغوول الحديثة.

SHD-PCG مقابل G-GC: الحماية مقابل التكلفة

كابلات النوع G-GC هي كابلات غير محمية — أي تخلو من طبقة العزل المعدني فوق موصلات الطاقة. هذا التصميم مناسب لتطبيقات الجهد 2000 فولت في الظروف الأقل قسوة، لكنه غير مناسب على الإطلاق لتطبيقات الجهد 5000 فولت. في غياب الحماية الكهربائية الفردية للموصلات، تنشأ تمركزات في الإجهاد الكهربائي عند الجهد المتوسط قد تُفضي إلى أعطال عزل مفاجئة لا تسبقها أي تحذيرات.

متى تُختار كابلات SHD-CGC بدلاً من SHD-PCG؟

كابلات النوع SHD-CGC تحمل موصل فحص أرضي (Ground Check) بدلاً من مجموعة التحكم. تُستخدم هذه الكابلات عندما تكون الأولوية لمراقبة سلامة الأرضي المستمرة في تطبيقات مثل الناقلات والمضخات ومعدات التحميل المتنقلة، دون الحاجة إلى إشارات تحكم متكاملة.

دليل الاختيار: كيف تحدد المواصفات الصحيحة لعمليتك

الخطوة الأولى: تحديد الجهد والحمل الكهربائي

المعيار الأول والأبسط: إذا كانت معداتك تعمل على دائرة 5000 فولت، فكابل SHD-PCG بجهد 5000 فولت هو الخيار الوحيد المناسب. لا يجوز استخدام كابل 2000 فولت في دائرة 5000 فولت تحت أي ظرف.

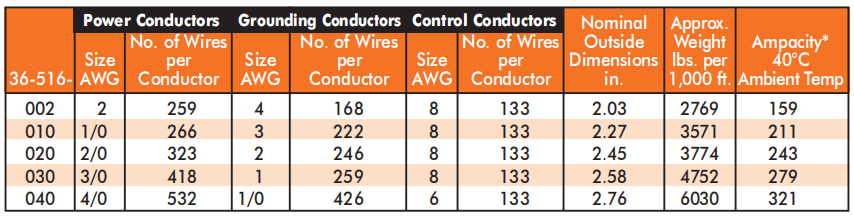

ضمن مجموعة كابلات SHD-PCG بجهد 5000 فولت، تتراوح مقاسات الموصل بين 2 AWG و4/0 AWG. المقاس الصحيح يُحدده حساب السعة الحمولية (Ampacity) لمعدات التشغيل عند درجة الحرارة المحيطة السائدة. جداول السعة الحمولية مرجّحة عند 90 درجة مئوية في الموصل و40 درجة مئوية في المحيط، ومعاملات تصحيح درجة الحرارة تُطبَّق عند الانحراف عن هذه القيمة المرجعية.

عند لف الكابل على بكرة، لا بد من تطبيق معاملات تخفيض الطاقة الحمولية (Derating) المقررة: طبقة واحدة تُخفَّض الطاقة إلى 85% من القيمة القياسية، وطبقتان إلى 65%، وثلاث طبقات إلى 45%، وأربع طبقات إلى 35%. هذا التخفيض ضروري لأن الكابل الملفوف لا يُبدد الحرارة الناتجة بالكفاءة ذاتها التي يُبددها وهو ممتداً.

الخطوة الثانية: تقييم الضغوط الميكانيكية

حساب نصف قطر الانثناء الأدنى المسموح به يستوجب معرفة القطر الخارجي للكابل المختار. الانثناء الديناميكي المتكرر — كما هو الحال في تطبيقات الكابل الذيلي — يفرض قيوداً أشد مما يفرضه الانثناء الاستاتيكي عند التثبيت. تجاوز نصف قطر الانثناء الأدنى، ولو مرة واحدة خلال التركيب، يمكن أن يُحدث ضرراً داخلياً لا يبدو على الغلاف الخارجي لكنه يُقصّر عمر الكابل بصورة كبيرة.

تكرار لف الكابل وفكّه خلال كل وردية عمل يُراكم كذلك إجهاداً التوائياً إذا لم تُصمَّم منظومة البكرة والمرشد بحيث تُتيح للكابل اتباع وضعه الطبيعي. الحشو المدمج (Pure Integral Fill) في تجميع كابل SHD-PCG يُقلل من هجرة المكونات الداخلية تحت الالتواء، وهو ما يُطيل العمر التشغيلي في مواجهة هذا النوع من التحمل.

الخطوة الثالثة: تحليل البيئة الكيميائية والحرارية

قبل الالتزام بأي طلبية كبيرة من الكابلات، ينبغي مراجعة توافق المواد مع الظروف البيئية المحددة في موقعك. في المناجم التي تحتوي ميياهها الجوفية على تركيزات عالية من الكلوريدات أو الكبريتات، يستحق التحقق من بيانات مقاومة CPE لهذه المواد المحددة عند التركيزات المتوقعة.

في المواقع التي تشهد تآكلاً خارجياً استثنائياً — مثل نقاط مرور الكابل عبر فتحات في هياكل الناقل أو في مقاطع الكابل الذيلي الأكثر عرضة للاحتكاك المتكرر — قد يُستحسن تقييم خيار الغلاف من البولي يوريثان الحراري (TPU) بديلاً عن CPE، إذ يُوفر TPU مقاومة تآكل أعلى بكثير، وإن كان أقل مرونة عند درجات الحرارة المنخفضة.

ممارسات التركيب والتشغيل: الأساس الذي لا يُتجاوز

قبل التركيب

يجب تخزين بكرات الكابل قائمة، بعيداً عن التعرض المباشر لأشعة الشمس التي تُسرّع شيخوخة غلاف CPE حتى قبل الاستخدام. لا تُستخدم أشواك الرافعة الشوكية عبر فلنشات البكرة عند التنقل؛ استخدم دائماً جاكات البكرة أو معدات الرفع المناسبة.

عند سحب الكابل من البكرة، يُسحب دائماً في اتجاه الدوران الطبيعي ومن الجانب المناسب — لا يجوز أبداً سحبه من فوق بكرة ثابتة، لأن هذا يُدخل التوائاً بمعدل دورة لكل حلقة، وتتراكم هذه الالتواءات لتُشكّل إجهاداً تبنوياً دائماً في هيكل الكابل.

أثناء التركيب

يجب ضمان احترام نصف قطر الانثناء الأدنى في كل نقطة انحناء في مسار الكابل، بما فيها نقطتا الاتصال بالجهاز وبمركز الطاقة. أي حواف حادة أو زوايا معدنية في مسار الكابل يجب تغطيتها أو توسيطها قبل التشغيل.

قبل الوصل بالطاقة، تُقاس مقاومة العزل لكل موصل وتُسجَّل كقراءة مرجعية. هذه القراءة الأولية ذات قيمة تشخيصية لا تُعوَّض: أي تدهور مستقبلي في مقاومة العزل يكتسب معناه الحقيقي بالمقارنة مع هذه القيمة الابتدائية، لا بمقارنته بقيمة مطلقة مجردة.

الصيانة الدورية

الفحص البصري للغلاف الخارجي عند كل توقف مخطط هو الخط الأول للدفاع ضد الأعطال الكارثية. الشقوق والجروح والاحمرار الحراري والسطوح المسطحة (علامات السحق) كلها مؤشرات تستدعي تقييماً دقيقاً قبل إعادة التشغيل.

بعد كل عملية وصل (Splice)، يجب التحقق من استمرارية موصل التأريض وقياس مقاومة العزل. الوصلة المُنجزة بشكل غير صحيح هي مصدر الأعطال الأكثر شيوعاً في تطبيقات الكابل الذيلي، وخاصة في بيئات الرطوبة العالية التي تُسرّع التدهور عند أي انقطاع في الغلاف الخارجي.

مقطع الإجابة الفورية (Featured Snippet)

كابل TYPE SHD-PCG بجهد 5000 فولت هو كابل طاقة متنقل عالي الأداء لأجهزة الحفر الطولي تحت الأرض، يتكون من ثلاثة موصلات طاقة نحاسية مرنة معزولة بـ EPR ومحمية بطبقة نحاسية ونايلون فردية، وثلاثة موصلات تحكم غير محمية مرمزة بالألوان الأسود والأبيض والأحمر، وموصل تأريض نحاسي مرن في المركز الهندسي للكابل، مع طبقة شبه موصلة (Strand Shield) عند سطح كل موصل طاقة، وغلاف خارجي من CPE مقوّى مُعالج بالقوالب. يُستخدم الكابل في أجهزة الحفر الطولية وناقلات الواجهة والمعدات المتنقلة عالية الطاقة في دوائر 5000 فولت، ويتوفر بمقاسات موصل تتراوح من 2 AWG إلى 4/0 AWG بسعة حمولية تصل إلى 321 أمبير عند محيط 40 درجة مئوية.

الأسئلة الشائعة (FAQ) — محسّن للبحث بالذكاء الاصطناعي

س: ما الفرق بين كابل SHD-PCG بجهد 5000 فولت وإصداره بجهد 2000 فولت؟

ج: الفرق الجوهري في إصدار 5000 فولت هو إضافة الطبقة شبه الموصلة (Strand Shield) فوق كل موصل طاقة، وهي طبقة غائبة في الإصدار 2000 فولت. يزداد أيضاً سُمك عزل EPR ليتحمل الإجهاد الكهربائي الأعلى، وتُحسب أحجام موصل التأريض لتتناسب مع طاقة الخطأ الأعلى المحتملة عند 5000 فولت. إصدار 2000 فولت لا يحتوي على الطبقة شبه الموصلة لأن مستوى الإجهاد الكهربائي عنده لا يستدعي هذه الحماية الإضافية.

س: لماذا يُوضع موصل التأريض في مركز كابل SHD-PCG بدلاً من وضعه مع باقي الموصلات؟

ج: الموضع المركزي يُحقق تناظراً هندسياً كاملاً بين موصل التأريض والموصلات الثلاثة المحيطة به، مما يُعظّم حساسية رلي الأرضي في كشف أي خطأ بصرف النظر عن الطور المتضرر. إذا وُضع موصل التأريض جانباً، قد تختلف حساسية كشف الخطأ بحسب الطور الذي يقع فيه العطل، مما يُخلّ بتوحيد منظومة الحماية.

س: هل يمكن استخدام كابل SHD-PCG في التطبيقات خارج نطاق أجهزة الحفر الطولي؟

ج: نعم. الكابل مناسب لأي تطبيق يستلزم ثلاثة موصلات طاقة محمية بجهد متوسط مع مجموعة موصلات تحكم مدمجة في دائرة واحدة. ناقلات الواجهة المدرعة والناقلات المرحلية والمعدات المتنقلة الثقيلة التي تعمل على 5000 فولت وتحتاج إلى إشارات تحكم متكاملة تُعدّ تطبيقات مناسبة لهذا الكابل.

س: ما الفرق الوظيفي بين موصلات التحكم في SHD-PCG وموصل فحص الأرضي في SHD-CGC؟

ج: موصلات التحكم في SHD-PCG تُرسل إشارات تشغيلية تتحكم في المعدة — سرعة، اتجاه، قطع طوارئ. موصل فحص الأرضي في SHD-CGC هو دائرة مخصصة لمراقبة سلامة موصلات التأريض بصورة مستمرة؛ إذا انقطع موصل الأرضي، تكشف دائرة فحص الأرضي هذا الانقطاع وتُصدر إنذاراً قبل أن يتحول إلى خطر على السلامة. الكابلان يخدمان احتياجات تشغيلية مختلفة.

س: كيف يتعامل كابل SHD-PCG مع درجات الحرارة المرتفعة في المناجم العميقة؟

ج: يعمل الكابل عند درجة حرارة موصل مستمرة تبلغ 90 درجة مئوية كحد أقصى، وهو تصنيف يوفر هامش أمان حراري واقعياً في معظم بيئات التعدين حتى العميقة. مطاط EPR المستخدم في العزل يحتفظ بخصائصه الميكانيكية والكهربائية على نطاق واسع من درجات الحرارة دون أن يُصاب بشيخوخة مسرّعة عند القيم دون الحد الأقصى. للتطبيقات في البيئات التي تتجاوز 40 درجة مئوية محيطياً، تُطبَّق معاملات تصحيح الطاقة الحمولية لحساب التخفيض المطلوب.

س: ما أكثر أسباب فشل كابلات اللونغوول شيوعاً وكيف يمكن تجنبها؟

ج: السبب الأكثر شيوعاً هو التلف الميكانيكي للغلاف الخارجي الناتج عن التآكل وأحمال السحق وتجاوز نصف قطر الانثناء الأدنى. تليه مشكلات وصلات الكابل المنجزة بشكل غير صحيح في ظروف رطوبة عالية. ثم شيخوخة العزل الناجمة عن الحمل الزائد المتواصل. الوقاية تبدأ بالفحص البصري المنتظم، وضبط مسار الكابل لتجنب التلامس مع الأجزاء المتحركة، واحترام حدود الطاقة الحمولية، والتحقق الدوري من مقاومة العزل واستمرارية التأريض.

س: هل يُعدّ غلاف TPU بديلاً أفضل من CPE في بيئات التعدين الكاشطة؟

ج: TPU يوفر مقاومة تآكل أعلى بكثير من CPE — وفق بعض المقارنات القياسية تصل إلى خمسة أضعاف — وهو بالتالي خيار متفوق في المواقع التي يتعرض فيها الكابل لاحتكاك شديد ومستمر مع الأسطح الكاشطة. في المقابل، CPE أكثر مرونة عند درجات الحرارة المنخفضة وقد يكون كافياً في الكثير من تطبيقات اللونغوول ذات التلامس الكاشط المعتدل. الاختيار بين المادتين يعتمد على تقييم شدة التآكل الفعلية في موقع التطبيق المحدد.

س: كيف تتحقق من الطاقة الحمولية الصحيحة لكابل SHD-PCG عند درجة حرارة محيطية أعلى من 40 درجة مئوية؟

ج: تُضرب قيمة الطاقة الحمولية القياسية في معامل التصحيح المقابل لدرجة الحرارة المحيطة. عند 50 درجة مئوية محيطياً يُضرب في 0.90، وعند 30 درجة يُضرب في 1.10، وعند 20 درجة في 1.18، وعند 10 درجات في 1.26. إذا كان الكابل ملفوفاً على بكرة، يُطبَّق معامل تخفيض إضافي بحسب عدد طبقات الكابل الملفوفة.

خاتمة: الكابل الصحيح أساس الإنتاج المستمر

في عمليات التعدين تحت الأرض، لا سيما تلك التي تعمل في البيئات القاسية للشرق الأوسط وشمال أفريقيا، يُمثّل اختيار كابل المناسب قراراً ذا ثقل تشغيلي حقيقي يتجاوز بكثير تفاصيل الميزانية الشرائية.

كابل TYPE SHD-PCG بجهد 5000 فولت يُجسّد فلسفة تصميم واضحة: دمج وظائف متعددة في بنية واحدة محكمة يتحمل ما لا يتحمله الكابل التقليدي. موصلات الطاقة المحمية فردياً بطبقتها شبه الموصلة تُدير الإجهاد الكهربائي عند 5000 فولت. عزل EPR الثابت حرارياً يُقاوم شيخوخة العزل في البيئات الحارة. مجموعة التحكم المدمجة تُلغي كابل منفصل وما يرافقه من نقاط ضعف ووصلات إضافية. الموصل المركزي للتأريض يُعظّم حساسية الحماية الكهربائية. والغلاف CPE المعالج بالقوالب يقف حارساً أخيراً أمام التحديات البيئية المتراكمة.

الاستثمار في الكابل الصحيح من البداية ليس تكلفة، بل هو تحوط عملي يُخفض معدل أعطال وجه الحفر، ويُطيل الفترة بين عمليات الوصل والاستبدال، ويُسهم في إبقاء الجهاز في الإنتاج لأطول فترة ممكنة على طول عمر اللوحة التعدينية. في نهاية المطاف، وجه الحفر هو المكان الوحيد الذي يُنتج فيه المنجم، وكل ساعة توقف ناجمة عن عطل كهربائي يمكن تجنبه هي خسارة مباشرة ومقيسة في الطن المُنتج.
