كابل Type W دائري 3 موصلات 2000 فولت: كيف يصمد في أقسى بيئات التعدين تحت الأرض؟

كابل Type W دائري 3/C 2000 فولت: الحل الموثوق للطاقة في بيئات التعدين تحت الأرض القاسية

في بيئة التعدين تحت الأرض، لا يوجد مجال للخطأ. كل مكون في النظام يجب أن يعمل بثبات تحت ظروف قاسية تشمل الحرارة، الرطوبة، الغبار، والضغط الميكانيكي المستمر. من بين هذه المكونات، يُعد الكابل الكهربائي عنصرًا حاسمًا، حيث يمثل شريان الطاقة الذي تعتمد عليه جميع المعدات.

كابل Type W الدائري ثلاثي الموصلات بجهد 2000 فولت تم تصميمه خصيصًا لتلبية هذه التحديات، وهو يُستخدم على نطاق واسع في تشغيل المعدات المتحركة داخل المناجم، مثل آلات الحفر، اللودرات، ومعدات القطع.

أولاً: تحديات بيئة التعدين تحت الأرض

الإجهاد الميكانيكي العالي
الكابلات في المناجم لا تبقى ثابتة، بل يتم سحبها، لفها، والضغط عليها باستمرار. المعدات الثقيلة قد تمر فوق الكابل، مما يؤدي إلى إجهاد داخلي في الموصلات وتلف في الغلاف.

الرطوبة والتعرض للمياه
وجود المياه الجوفية والتكاثف المستمر يجعل من الضروري استخدام كابلات مقاومة للرطوبة. أي ضعف في العزل قد يؤدي إلى قصر كهربائي أو خطر أمان.

درجات الحرارة المرتفعة
في المناجم العميقة، ترتفع درجات الحرارة بشكل ملحوظ، ويجب أن يتحمل الكابل التشغيل المستمر عند 90°C دون فقدان خصائصه.

الانحناء والالتواء المتكرر
المعدات المتحركة تفرض على الكابل دورات انحناء متكررة، مما يؤدي إلى إجهاد معدني إذا لم يكن التصميم مناسبًا.

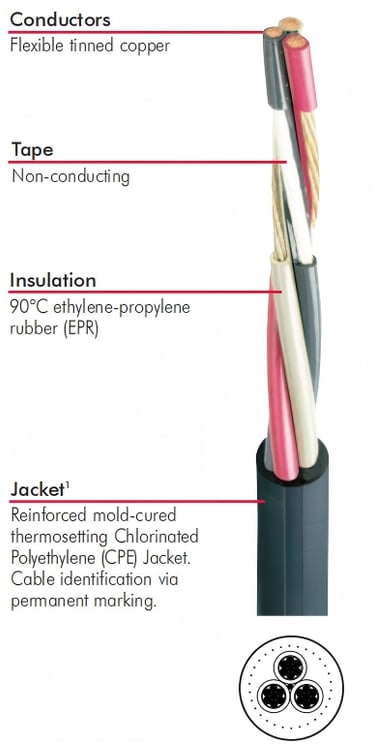

ثانيًا: التحليل العلمي لتصميم الكابل

الموصلات النحاسية المرنة المطلية بالقصدير
يتم استخدام نحاس مجدول بدقة عالية، مما يسمح للكابل بالتحمل تحت الانحناء المتكرر. الطلاء بالقصدير يحمي الموصل من التآكل ويطيل عمره في البيئات الرطبة.

عزل EPR (الإيثيلين-بروبيلين)
هذا النوع من العزل يوفر:

• مرونة عالية

• مقاومة ممتازة للرطوبة

• استقرار كهربائي في درجات حرارة مختلفة

الغلاف الخارجي CPE
يتميز الغلاف بتركيبته المتشابكة، مما يمنحه:

• مقاومة عالية للاحتكاك

• قدرة تحمل الصدمات

• مقاومة للمواد الكيميائية والزيوت

ثالثًا: لماذا التصميم الدائري مهم؟

التصميم الدائري يوفر:

• توزيع متوازن للإجهاد

• مقاومة أفضل للالتواء

• أداء مستقر في المسارات غير المنتظمة

مقارنة بالكابلات المسطحة، فإن الكابل الدائري أكثر ملاءمة للتطبيقات التي تتطلب حركة متعددة الاتجاهات.

رابعًا: حالات تطبيق حقيقية في الشرق الأوسط

في منجم ذهب في Saudi Arabia، واجهت الشركة مشكلات متكررة في تلف الكابلات بسبب الحرارة والاحتكاك. بعد استخدام كابل Type W، انخفضت الأعطال بنسبة كبيرة وتحسنت استمرارية التشغيل.

في منجم نحاس في Oman، كانت الرطوبة تؤدي إلى فشل العزل. الكابل الجديد أظهر مقاومة ممتازة للمياه ولم يتم تسجيل أعطال كهربائية مرتبطة بالرطوبة.

في عمليات التعدين في United Arab Emirates، أدى استخدام الكابل الدائري إلى تقليل الأعطال الناتجة عن الالتواء المتكرر.

خامسًا: الأسباب الرئيسية لفشل الكابلات في المناجم

• التلف الميكانيكي بسبب المعدات

• الانحناء الحاد المتكرر

• تآكل الغلاف الخارجي

• أخطاء في التوصيل أو الإصلاح

فهم هذه الأسباب يساعد في اختيار الكابل المناسب وتقليل الأعطال.

سادسًا: كيفية اختيار الكابل المناسب

تحديد الجهد الكهربائي
يجب أن يتناسب الجهد الاسمي للكابل مع النظام المستخدم.

اختيار مساحة المقطع
يعتمد ذلك على:

• التيار الكهربائي

• طول الكابل

• نسبة هبوط الجهد

مراعاة بيئة التشغيل
مثل:

• درجة الحرارة

• وجود مواد كيميائية

• مستوى الرطوبة

سابعًا: مقارنة بين الكابل الدائري والمسطح

الكابل الدائري:

• أفضل في الالتواء

• مناسب للحركة المعقدة

الكابل المسطح:

• مناسب للسحب المستقيم

• يستخدم غالبًا في shuttle cars

ثامنًا: أفضل ممارسات الاستخدام والصيانة

• تجنب الانحناء الحاد

• عدم تشغيل الكابل وهو ملفوف بالكامل

• فحص الغلاف الخارجي بانتظام

• استخدام طرق توصيل صحيحة

تاسعًا: الأسئلة الشائعة (FAQ)

ما هو الفرق بين Type W و G-GC؟
Type W لا يحتوي على موصل تأريض منفصل، بينما G-GC يحتوي على تأريض وموصل فحص.

هل يمكن استخدام الكابل في البيئات الرطبة؟
نعم، بفضل عزل EPR والغلاف CPE.

ما العمر الافتراضي للكابل؟
يعتمد على ظروف التشغيل، لكنه قد يمتد لعدة سنوات في حال الاستخدام الصحيح.

هل يمكن استخدامه مع المعدات المتحركة؟
نعم، وهو مصمم خصيصًا لذلك.

الخلاصة

كابل Type W Round 3/C 2000V هو حل متكامل لتوصيل الطاقة في بيئات التعدين تحت الأرض. بفضل تصميمه الهندسي ومواده المتقدمة، يوفر أداءً موثوقًا في أصعب الظروف.

اختيار الكابل المناسب لا يؤثر فقط على الأداء، بل على السلامة والتكلفة التشغيلية أيضًا. لذلك، فإن الاستثمار في كابل عالي الجودة هو قرار استراتيجي لأي عملية تعدين.
