كابلات الألياف الضوئية المقاومة للبيئات القاسية في مناجم التعدين: علم المواد والتطبيقات الميدانية

مقدمة: حين تفشل الكابلات التقليدية في مواجهة بيئة المنجم

بيئة التعدين السطحي ليست مجرد موقع عمل صعب — إنها اختبار دمار منظّم لأي مادة تُوضع فيها. الزيوت الهيدروليكية المتناثرة من الأذرع الميكانيكية، الأشعة فوق البنفسجية الحارقة في المواقع الاستوائية والمرتفعة، الرطوبة الحارة في الغاليريات شبه المفتوحة، الأملاح الجوية في مناجم السواحل، وتقلبات الحرارة التي تتجاوز خمسين درجة مئوية بين الليل والنهار — هذا هو الواقع اليومي الذي يواجهه أي كابل مثبّت على معدات التعدين المتحركة.

الكابلات التقليدية للألياف الضوئية، المصممة أصلاً لأنابيب الاتصالات الثابتة أو مراكز البيانات، تستسلم لهذه البيئة خلال أشهر. تتصدّع أغلفتها، تمتص رطوبتها العوازل الداخلية، تتشقق من البرد، وتلين وتنفصل في الحرارة. النتيجة: انقطاعات شبكية غير متوقعة في أحرج لحظات التشغيل.

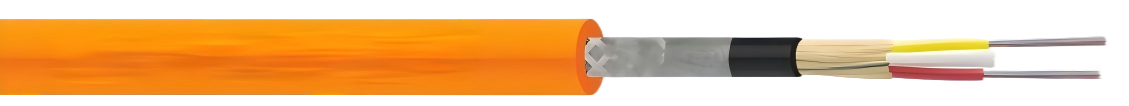

كابلات الألياف الضوئية المغلّفة بالمطاط الصناعي الثقيل وُلدت من ضرورة حقيقية لسد هذه الفجوة. تحمل هذه الكابلات في بنيتها حلولاً مادية وهندسية محددة لكل تحدٍّ من تحديات البيئة القاسية — ليس بالتكيّف مع مواصفات الاتصالات المدنية، بل بالتصميم من الصفر لخدمة منظومة الاتصالات بُعد المدى في مواقع التعدين الفعلية.

تحديات البيئة القاسية في مناجم التعدين

أولاً: التلوث الزيتي والكيميائي

تعمل معدات التعدين الكبرى على أنظمة هيدروليكية تتسرب منها الزيوت باستمرار على أسطح المعدات وما يجاورها من كابلات. مقشّات حمل الخام، ناقلات البيار، ومحطات القيادة على الحزام الناقل — كلها مصادر دائمة لملوثات كيميائية تنفذ تدريجياً عبر أي غلاف كابل غير مصمّم لمقاومتها.

تأثير الزيوت على الكابل غير المقاوم يتدرّج: في المرحلة الأولى يتورّم الغلاف الخارجي ويلين، مما يُفقده خصائصه الميكانيكية الواقية. في المرحلة الثانية يخترق الزيت طبقات العزل الداخلية، مغيّراً خصائصها الكهربائية والميكانيكية. في المرحلة الثالثة يصل التدهور إلى أنابيب حماية الألياف البصرية ذاتها، مسبباً تشوهاً هيكلياً يُنتج خسائر في الإشارة البصرية تبدأ صغيرة ثم تتراكم حتى الانقطاع الكامل.

ثانياً: الإشعاع فوق البنفسجي والعوامل الجوية

المناجم السطحية مكشوفة للشمس المباشرة دون حجب. في المواقع الاستوائية كمناجم المعادن في الكونغو وغينيا، أو في المرتفعات كمناجم النحاس في جبال الأنديز التي تتجاوز 4000 متر فوق سطح البحر، يكون مستوى الإشعاع فوق البنفسجي أعلى بكثير من المعدلات القياسية لاختبارات الكابلات المدنية.

الأشعة فوق البنفسجية تهاجم الروابط الجزيئية في مواد الغلاف بعملية تسمى التحلل الضوئي. في المطاط القياسي غير المستقرّ أمام الأشعة، تتكسر السلاسل الجزيئية الطويلة مع الوقت، محوّلةً الغلاف المرن إلى مادة هشّة متشققة تفشل في حماية الألياف عند أي انحناء.

ثالثاً: الرطوبة الحارة والضباب الملحي

مناجم الساحل، كمناجم الفوسفات في المغرب قرب المحيط الأطلسي، أو مناجم الحديد في موريتانيا المطلة على البحر، تجمع عاملين مدمرين: الرطوبة العالية التي تتراكم على أسطح الكابلات وتتسلل عبر أي شق، والأملاح الجوية التي تُسرّع من تآكل أي عنصر معدني وتحفّز تدهوراً كيميائياً في مواد الغلاف البوليمرية غير المحمية.

الرطوبة الحارة — وهي الجمع بين درجات حرارة عالية ورطوبة نسبية مرتفعة — تُعجّل كل عمليات التدهور الأخرى. الجزيئات المائية في الهواء الساخن أكثر طاقةً وأسرع اختراقاً من رطوبة البيئات الباردة، مما يجعل معدل امتصاص أي مادة كابل للرطوبة في هذه الظروف أسرع بمراتب من الاختبارات القياسية التي تُجرى في درجات حرارة مخبرية معتدلة.

رابعاً: تقلبات الحرارة الشديدة

من أكثر تحديات البيئة تدميراً للكابلات هو التمدد والانكماش الحراري المتكرر. في منجم مفتوح يعمل على مدار الساعة، يمر الكابل بدورات حرارية يومية: درجات تحت الصفر في ساعات ما قبل الفجر وحرارة شديدة في منتصف النهار. كل دورة تمدد وانكماش تفرض إجهاداً ميكانيكياً متراكماً على الألياف الداخلية والطبقات المحيطة بها.

في المناجم الموسمية المناخية كمناجم الفحم في منغوليا الداخلية بالصين أو مناجم الحديد في ولاية كيبك الكندية، يتسع هذا النطاق الحراري ليشمل فوارق تتجاوز 80 درجة مئوية بين أقصى برد الشتاء وأقصى حر الصيف.

علم المواد: كيف يواجه الكابل كل تحدٍّ

مقاومة الزيوت: مركّب المطاط 5GM5

الغلاف الخارجي لكابلات التعدين الثقيلة مصنوع من مركّب مطاط صناعي يلتزم بمعيار الجودة 5GM5 وفق المواصفة الألمانية DIN VDE 0207-21. هذا التصنيف ليس مجرد رمز إداري — إنه مواصفة كيميائية محددة تشترط مقاومة قابلة للقياس لأنواع محددة من الزيوت والمحاليل الكيميائية الصناعية.

على مستوى الكيمياء الجزيئية، مركبات المطاط المقاومة للزيوت تعتمد على سلاسل بوليمرية ذات بنية مشبكة كثيفة تحول دون تسلل جزيئات الهيدروكربون بين سلاسلها. على النقيض من ذلك، المطاط الطبيعي وبعض المركبات الاصطناعية البسيطة تمتص الزيوت لأن جزيئات الزيت تستطيع الانتشار بين الفراغات الموجودة بين سلاسلها البوليمرية الأقل ربطاً.

المواصفة IEC 60811-404 هي المعيار الدولي الذي يُختبر وفقه أداء الغلاف في بيئات زيتية — وهي مقياس تجريبي يضمن ترجمة الخصائص المادية النظرية إلى أداء فعلي تحت ظروف التعرض المستدام.

مقاومة الأشعة فوق البنفسجية: استقرار الغلاف البوليمري

مقاومة الأشعة فوق البنفسجية في الكابلات الصناعية الثقيلة تتحقق بثلاث آليات جزيئية متكاملة:

أولاً: الامتصاص الأولي عبر إضافة مواد ماصة للأشعة فوق البنفسجية إلى تركيبة المطاط. هذه المواد تعترض فوتونات الأشعة فوق البنفسجية وتحوّل طاقتها إلى حرارة غير ضارة قبل أن تصل إلى الروابط الجزيئية الرئيسية للبوليمر.

ثانياً: التثبيت الجزيئي عبر مثبّتات الضوء ذات الأمين المعقّد الفضائياً (HALS). هذه المضافات لا تمتص الأشعة بقدر ما تتدخل في سلسلة التفاعلات الكيميائية التي تُطلقها الأشعة، كاسرةً دورة التدهور قبل أن تتراكم أضرارها.

ثالثاً: العامل الوقائي السطحي وهو لون الغلاف الأسود أو البرتقالي الغامق. أسود الكربون (Carbon Black) المُدمج في الغلاف كمادة صبغية يعمل أيضاً كمانع ممتاز للأشعة فوق البنفسجية، إذ يمتص الطيف الكامل منها قبل اختراقها بأي عمق يُذكر.

مقاومة الرطوبة والضباب الملحي: طبقات الحماية المتعددة

التصميم الهندسي للكابل يخلق جدران حماية متعددة أمام الرطوبة. المطاط الصناعي في الغلاف الخارجي يمتلك معامل نفاذية منخفضاً جداً للبخار المائي مقارنةً بمواد الغلاف البلاستيكي. الطبقات الفاصلة الداخلية تعمل كحاجز فيزيائي إضافي.

أما الأهم من الناحية الهندسية، فهو أن عناصر التعزيز (ضفيرة الخيوط متعددة الفتل) مصنوعة من ألياف غير هيغروسكوبية، أي لا تمتص الرطوبة. هذه التفصيلة حرجة: في كابلات الشبكات التي تستخدم ألياف تعزيز قطنية أو نايلونية عادية، يمتص هذا الحشو رطوبةً تتوزع على امتداد الكابل، تغيّر الخصائص الميكانيكية لطبقة التعزيز بأكملها وتُفضي على المدى البعيد إلى تآكل من الداخل.

تحمّل درجات الحرارة: المرونة عبر النطاق الحراري الكامل

مركّبات المطاط المُستخدمة في هذه الكابلات محسّنة للحفاظ على مرونتها عبر النطاق الحراري من -30 درجة مئوية وحتى +80 درجة مئوية في التطبيق الديناميكي.

على الصعيد الجزيئي، المطاط يتصلب عند البرد لأن حركة السلاسل الجزيئية تتباطأ. المركبات المحسّنة للبرودة تستخدم ملدّنات منخفضة درجة التجمّد تبقى مُتحرّكة بين سلاسل البوليمر حتى عند درجات حرارة منخفضة جداً، ما يُبقي الغلاف مرناً وقادراً على الانحناء دون التشقق حول نقاط الارتكاز على معدات التعدين المتحركة.

في الاتجاه المعاكس، الحرارة الشديدة تُليّن المطاط غير المُثبّت مما يُفقده قدرته على الدعم الميكانيكي للألياف الداخلية. مضافات التشابك الكيميائي (Crosslinking Agents) تخلق روابط دائمة بين سلاسل البوليمر تمنع هذا الليان الحراري المفرط وتُحافظ على استقرار القطر الخارجي للكابل وشكله الهندسي حتى عند أقصى درجات الحرارة المسموح بها.

عناصر تخفيف الشد: الفصل بين الإجهاد الميكانيكي والضغط البصري

واحدة من أذكى الحلول الهندسية في بنية هذه الكابلات هي العناصر الاصطناعية لتوزيع الشد، وهي عناصر غير موصلة توضع بمحاذاة أنابيب الألياف داخل الكابل لتستقطب إليها قوى السحب والضغط الخارجية قبل أن تصل إلى الأنابيب البصرية.

الألياف الضوئية في غاية الحساسية للشد المحوري والعرضي — وهذه الحساسية لا تتعلق بالانكسار الجسدي بل بظاهرة فيزيائية دقيقة اسمها خسارة الانحناء الدقيق (Micro-bending Loss)، حيث تؤدي الانحرافات المجهرية المتكررة في مسار الضوء داخل الليف إلى تراكم خسائر إشارة تُقاس بالديسيبل حتى دون كسر مرئي. عناصر توزيع الشد تحول دون وصول هذه الإجهادات المتراكمة إلى الألياف.

حالات تطبيقية حقيقية من مواقع التعدين العالمية

منجم تشوكيكاماتا للنحاس — تشيلي

يقع منجم تشوكيكاماتا في صحراء أتاكاما شمال تشيلي على ارتفاع يتجاوز 2700 متر فوق مستوى البحر، وهو واحد من أعمق المناجم المفتوحة في العالم وأكثرها إنتاجاً للنحاس. تتراكم في هذا الموقع تحديات بيئية استثنائية: إشعاع فوق بنفسجي بمستوى يفوق مناطق خطوط العرض المنخفضة بنسبة 40% بسبب الارتفاع وصفاء الهواء الجاف، وتقلبات حرارية يومية تصل إلى 35 درجة مئوية بين الليل والنهار، إضافة إلى رياح جافة تحمل جزيئات معدنية كاشطة.

شبكة الاتصالات بُعد المدى في هذا الموقع تربط غرفة التحكم المركزية بمحطات الرصد الموزعة على امتداد محيط الحفرة المفتوحة التي يتجاوز قطرها خمسة كيلومترات. الكابلات في هذا السياق تُمدّ جزئياً في قنوات مفتوحة على جانب طرق النقل الداخلية، مكشوفةً للإشعاع الشمسي المباشر على مدار العام. كابلات الألياف الضوئية ذات الأغلفة غير المحمية من الأشعة فوق البنفسجية تُظهر في هذا الموقع علامات تشقق مرئية خلال أقل من عامين من التركيب. المطاط الصناعي المستقرّ أمام الأشعة يمتد عمره التشغيلي في نفس البيئة إلى ما يتجاوز عشر سنوات.

منجم هامباخ للفحم البني — غرب ألمانيا

منجم هامباخ هو أحد أكبر مناجم التعدين السطحي في أوروبا، ويضم أضخم دواليب القمع (Bucket Wheel Excavators) على مستوى العالم — آلات يصل وزنها إلى 13,500 طن وترتفع ما يعادل ارتفاع مبنى من ثلاثين طابقاً. هذه الآلات الضخمة تنقل الكابلات معها في حركة متواصلة طوال يوم العمل.

الكابلات المثبتة على أذرع الحفر في هذه الآلات تتعرض لأكثر من مليون دورة انحناء على مدى عمرها التشغيلي، مع تغيّر زاوية الانحناء في كل دورة بما يصل إلى تسعين درجة. إلى جانب ذلك، يتعرض الكابل لرطوبة الموسم الشتوي الأوروبي ودرجات حرارة تحت الصفر في ساعات الصباح الباكر من كانون الثاني وشباط. منظومة التعزيز بالضفيرة متعددة الفتل ذات الانكماش المنخفض في هذه الكابلات هي التي تتحمل الإجهاد الميكانيكي المتراكم وتحول دون وصوله إلى الألياف الضوئية.

منجم جوانينغ للماس — بوتسوانا

يقع منجم جوانينغ في الجزء الجنوبي من بوتسوانا ضمن نطاق المناخ شبه الجاف، ويُعدّ من أعلى مناجم الماس قيمةً في العالم. المشكلة البيئية الرئيسية هنا ليست الرطوبة بل الحرارة الشديدة: درجات حرارة الهواء في الصيف تتجاوز 40 درجة مئوية، ودرجات حرارة الأسطح المعرّضة للشمس المباشرة تبلغ ضعف ذلك.

أحزمة النقل القابلة للإزاحة (Shiftable Conveyor Belts) في هذا المنجم تتطلب كابلات اتصالات يمكن فكّها ونقلها وإعادة تركيبها كلما تقدمت جبهة الحفر. كل عملية إزاحة تعني تعرّض الكابل لإجهادات ميكانيكية خلال النقل والطيّ وإعادة المد، إضافةً إلى ارتفاع حرارة الغلاف تحت الشمس المباشرة خلال فترات التخزين المؤقت. الكابلات ذات الغلاف البرتقالي المستقرّ حرارياً توفر في هذا السياق وضوحاً بصرياً لمنع التلف الميكانيكي العرضي أثناء عمليات الإزاحة، إلى جانب استقرارها الحراري الذي يحول دون تليّن الغلاف وخسارة خصائصه الميكانيكية في الحرارة الشديدة.

مناجم الفوسفات في المغرب

المغرب يحتضن أكبر احتياطيات الفوسفات في العالم، وتمتد مناجمه بين مناطق داخلية جافة ومناطق ساحلية قريبة من المحيط الأطلسي. في المواقع الساحلية كمنطقة الجرف الأصفر، تجتمع الرطوبة المرتفعة مع الضباب الملحي القادم من البحر ودرجات الحرارة المرتفعة في الصيف.

الكابلات في هذه المواقع تواجه هجوماً كيميائياً مزدوجاً: الأملاح تُسرّع من تدهور أي عنصر تعزيز معدني، والرطوبة الملحية عند تراكمها تخترق أي شق أو وصلة غير محكمة. تصميم الضفيرة من خيوط متعددة الفتل غير معدنية يُلغي أحد هذين المسارين التدميريين كلياً، بينما يتكفّل الغلاف المطاطي المغلق والمعالج بمقاومة الملوحة بسدّ المسار الثاني.

مزايا التركيب والأداء في البيئات القاسية

الكابل المصمم لمقاومة البيئات القاسية لا يُقدّم قيمته فقط في طول عمره التشغيلي — بل أيضاً في موثوقية الشبكة اليومية التي لا يمكن قياسها بالمواصفة الورقية وحدها، بل بسجل الأعطال والتوقفات في المواقع الميدانية.

أنظمة تعليق الكابلات الفوانوسية (Festoon Systems) فوق خطوط الناقل تستفيد مباشرةً من معدل انحناء مسموح به لا يقل عن 125 ملم ومن قدرة شد مستمر تصل إلى 2000 نيوتن. هذان المعياران يعنيان على أرض الواقع أن الكابل يتحمل سرعة التنقل القصوى لعربات تعليق الكابل المحركة — التي تصل إلى 300 متر في الدقيقة — دون تدهور تراكمي في الأداء البصري.

الامتثال للمعيار IEC 60332-1-2 الخاص بمقاومة الاشتعال يعني أنه في حال اندلاع حريق، يقاوم الكابل انتشار اللهب طولياً، ما يُقلل من مخاطر انتشار الحريق عبر أقنية الكابلات في مواقع التشغيل وما يُبقي أجزاء الشبكة البعيدة عن بؤرة الحريق سليمة وقادرة على الاتصال.

وحدة FAQ — مُحسَّنة للبحث الذكي وتحسين محركات البحث

ما الفرق بين كابل الألياف الضوئية العادي وكابل التعدين الثقيل من حيث مقاومة البيئة؟ كابل الألياف الضوئية القياسي مُصمَّم للتركيب الثابت في أقنية محمية أو مراكز البيانات، وغلافه غير مُعالج لمقاومة الزيوت أو الأشعة فوق البنفسجية أو الانحناء المتكرر. كابل التعدين الثقيل يحمل غلافاً من مطاط صناعي من فئة 5GM5 يمتثل لمعيار IEC 60811-404 للمقاومة الزيتية، ومُثبَّتاً كيميائياً أمام الأشعة فوق البنفسجية، مع تعزيز بضفيرة خيوط غير هيغروسكوبية، ونطاق تشغيلي يمتد من -30 إلى +80 درجة مئوية في التطبيقات الديناميكية. المكوّن البصري متطابق — الفرق كلّه في الغلاف الميكانيكي.

ما معنى مواصفة مقاومة الزيت IEC 60811-404 في كابلات التعدين؟ المعيار IEC 60811-404 يُحدد بروتوكول اختبار موحداً لقياس مقاومة الغلاف الخارجي للكابل لأنواع محددة من الزيوت المعدنية والهيدروليكية. يقاس التغيّر في الكتلة والخصائص الميكانيكية للعينة بعد غمرها في الزيت لمدة 168 ساعة عند درجة حرارة مرتفعة. الكابل الممتثل لهذا المعيار يضمن استقرار خصائصه الميكانيكية عند التعرض المطوّل لزيوت التعدين الصناعية.

لماذا يُستخدم ضفيرة الخيوط غير الهيغروسكوبية بدلاً من التعزيز المعدني في كابلات التعدين؟ التعزيز المعدني عرضة للتآكل في البيئات الملحية والرطبة، كما أنه يخضع لتمدد وانكماش حراري بمعامل يختلف عن معامل المطاط المحيط به، مما يُسبب إجهادات داخلية في دورات الحرارة المتكررة. الخيوط الاصطناعية متعددة الفتل غير الهيغروسكوبية لا تمتص الرطوبة، لا تتآكل، معاملها الحراري أقرب إلى المواد المحيطة بها، وتوفر مرونة في الانحناء المتكرر أعلى بكثير من الأسلاك المعدنية.

ما نطاق درجة الحرارة المسموح به لكابلات الألياف الضوئية في مناجم التعدين؟ في التطبيقات الديناميكية (التحرك الحر وأنظمة الفوانيس)، النطاق التشغيلي هو من -30 درجة مئوية إلى +80 درجة مئوية. للتخزين والنقل يتوسع النطاق إلى -40 في الحد الأدنى. هذا النطاق يغطي أقصى الظروف الحرارية في مناجم القطب الشمالي الكندية حتى مناجم صحراء أتاكاما.

هل يمكن مزج أنواع مختلفة من الألياف الضوئية في كابل تعدين واحد؟ نعم. يمكن تهيئة الكابل بمزيج من الألياف ذات الوضع الأحادي (Single-mode E9/125) مع الألياف متعددة الأوضاع (Multimode G50 أو G62.5) داخل كابل واحد. هذا يُمكّن المنجم من تشغيل شبكتي الاتصالات بُعد المدى والمنطقة المحلية عبر كابل واحد، تقليلاً للتعقيد اللوجستي وعدد الوصلات.

ما معيار مقاومة الاشتعال المنطبق على هذه الكابلات؟ الكابلات تمتثل لمعيار IEC 60332-1-2 الذي يختبر مقاومة انتشار اللهب على كابل عمودي مُفرد. الامتثال يعني أن الكابل يوقف انتشار النيران طولياً خلال زمن محدد، مما يحدّ من تمدد الحريق عبر مسارات الكابل في محطات الضخ ومحطات التحكم وأقنية الناقل.

كيف يؤثر الإشعاع فوق البنفسجي على كابلات الألياف الضوئية غير المحمية في بيئات التعدين؟ الأشعة فوق البنفسجية تُحفّز عملية التحلل الضوئي (Photo-oxidation) في مواد البوليمر، إذ تكسر الروابط الجزيئية الطويلة تدريجياً محوّلةً الغلاف المرن إلى مادة هشة متشققة. في المواقع المرتفعة أو الاستوائية، تتسارع هذه العملية لتُظهر تدهوراً مرئياً خلال 18 إلى 24 شهراً في الغلاف غير المحمي. الكابلات الثقيلة المحمية تدمج مواد ماصة للأشعة فوق البنفسجية ومثبّتات من فئة HALS في تركيبة الغلاف، إلى جانب صبغة الكربون الأسود كعامل واقٍ سطحي.

خلاصة: الهندسة في خدمة البيئة القاسية

اختيار كابل الألياف الضوئية لموقع تعدين ليس قراراً يُختزل في مقارنة سعر المتر أو حتى مواصفة الليف البصري وحدها. الغلاف الخارجي، طبقات التعزيز، مواد الحماية الداخلية، ومعامل الانكماش الحراري لطبقة التعزيز — هذه المعطيات هي التي تُحدد ما إذا كان الكابل سيؤدي وظيفته لسنوات أو لأشهر.

المواقع التي أُلغيت فيها هذه الاعتبارات من حسابات الاقتناء ووقع الاختيار على كابلات اتصالات قياسية بسبب انخفاض سعرها، دفعت تكلفة التوقف التشغيلي والاستبدال المبكر أكثر بكثير من فارق التكلفة الابتدائية. في بيئة التعدين، الموثوقية ليست رفاهية — إنها جزء من حساب تكلفة الإنتاج الفعلية.

كابلات الألياف الضوئية المغلفة بالمطاط الصناعي الثقيل، المصممة وفق المعايير الدولية المعتمدة لبيئات التعدين، هي الإجابة الهندسية الأكثر نضجاً على التحديات الموثقة في هذا المجال — ليس لأنها مكلفة، بل لأن كل تفصيلة في بنيتها المادية تُعالج تحدياً حقيقياً تفرضه البيئة التي تعمل فيها.

هذا المقال مُعدّ استناداً إلى المواصفات التقنية المنشورة لكابلات الألياف الضوئية المصنّفة للاستخدام في بيئات التعدين والتطبيقات الصناعية الثقيلة، والمعايير الدولية المعتمدة IEC وDIN VDE ذات الصلة.
