كابلات الألياف الضوئية لأنظمة البكرات الصناعية: المعيار الهندسي في بيئات الرفع القاسية

مقدمة: لماذا لم يعد الكابل النحاسي كافياً في منظومات الرافعات الحديثة

يعمل المهندسون في محطات الحاويات الكبرى — سواء في ميناء جبل علي بدبي، أو ميناء الملك عبدالله بالسعودية، أو موانئ جنوب شرق آسيا — تحت ضغط تشغيلي لا يقبل التسوية. رافعة واحدة متوقفة عن العمل لساعة واحدة قد تكلّف المشغّل عشرات الآلاف من الدولارات، وفي أحيان كثيرة يكون السبب الجذري لهذا التوقف ليس المحرك ولا المخفض، بل الكابل.

في أنظمة الرافعات الحديثة، بات الكابل يحمل أكثر من مجرد تيار كهربائي. هو الشريان الذي يمر عبره التحكم الآلي وبيانات مستشعرات الحمولة وإشارات منع الاصطدام والتغذية الراجعة من محركات الرفع والجسر — كلها في آنٍ واحد، وبزمن استجابة لا يقبل التأخر. هذا الواقع التشغيلي هو ما دفع صناعة الرافعات عالمياً نحو كابلات الألياف الضوئية المصممة خصيصاً لتطبيقات البكرات والرفع الثقيل، كما تمثّلها سلسلة CRANE PUR FO 2×12 …/125.

التحديات الهندسية الحقيقية في بيئات الرافعات

الحركة المستمرة والإجهاد الديناميكي

الكابل المستخدم في بكرة رافعة ليس كابل تمديد ثابتاً يُنصب مرة واحدة. إنه يُلف ويُفكّ آلاف المرات طوال عمره التشغيلي، ويتعرض في كل دورة لمزيج من قوى الشد والانحناء والضغط الجانبي. كابلات البكرات المرنة عالية التحمل — flexible reeling cable — يجب أن تحافظ على سلامتها الميكانيكية وأداء إشارتها عبر هذه الدورات المتكررة طوال عمر المنشأة.

تصل سرعة سحب الكابل في أنظمة البكرات الصناعية إلى 120 متر/دقيقة، وهي سرعة تُولّد قوى طرد مركزي وقوى صدم لحظية تتجاوز الحمل الساكن بكثير. لذلك يجب أن يتحمل الكابل حمل شد ديناميكياً يبلغ 1500 نيوتن دون أن تصل أي إجهادات ميكانيكية إلى حزمة الألياف الضوئية الداخلية.

البيئات القاسية في المنطقة: الخليج العربي وأستراليا

في موانئ الخليج العربي، تواجه كابلات الرافعات بيئة استثنائية الشدة: درجات حرارة سطح تصل إلى 65 درجة مئوية في الصيف، ورطوبة نسبية تتجاوز 90%، وتعرض مستمر لأشعة فوق البنفسجية شديدة الكثافة، فضلاً عن رذاذ المياه المالحة في المحطات البحرية. في أستراليا، تضاف إلى هذه التحديات العواصف الرملية في الموانئ الداخلية ودرجات الحرارة القصوى في محطات شحن خام الحديد في منطقة بيلبارا.

كابل الرافعة عالي التحمل — heavy-duty crane cable — في هذه البيئات ليس ترفاً هندسياً؛ هو اشتراط تشغيلي لا بديل عنه.

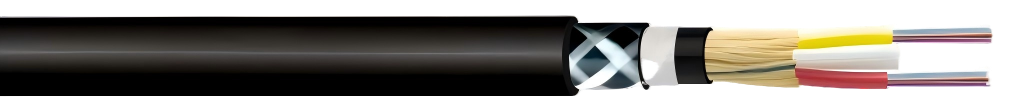

بنية الكابل: قراءة هندسية طبقة بطبقة

يُجسّد تصميم CRANE PUR FO 2×12 مبدأً هندسياً أساسياً: أن أداء الكابل في ظروف قاسية لا يتحدد بمادة واحدة، بل بالتفاعل المنسّق بين كل طبقة في المقطع العرضي.

الألياف الضوئية في أنابيب فضفاضة: تسكن الألياف داخل أنابيب قطرها أكبر من حزمة الألياف ذاتها، مما يُفصلها ميكانيكياً عن جدار الأنبوب. عندما ينحني الكابل، تتوزع الألياف داخل الأنبوب بشكل طبيعي دون أن تُجبر على اتباع السطح الخارجي. هذا التصميم المعروف بالأنبوب الفضفاض يمنع الانحناءات الدقيقة التي تضاعف خسائر الإشارة وقد تؤدي إلى كسر الألياف في التطبيقات الديناميكية.

غلاف الأنبوب من مطاط TPE الحراري: يوفر مرونة عالية وانتعاشاً كاملاً بعد كل دورة انحناء، مع عزل كيميائي تام.

عناصر امتصاص الشد الاصطناعية: تعترض قوى الشد وتوزعها قبل أن تصل إلى الألياف. هذه العناصر عازلة كهربائياً بالكامل — لا معادن — مما يحافظ على المناعة الكهرومغناطيسية التامة للكابل.

الغلاف الداخلي من PUR: يتميز البولي يوريثان الحراري ببنية جزيئية مزدوجة المرحلة؛ قطاعات صلبة توفر مقاومة كيميائية ضد الزيوت والوقود، وقطاعات مرنة تضمن المرونة حتى درجة −30 درجة مئوية. هذه البنية هي السبب الذي يجعل PUR يتفوق على PVC والمطاط التقليدي في كل معيار يهم المهندس الميداني.

ضفيرة التسليح من ألياف متعددة الخيوط: توفر القوة الشدية الأساسية للكابل. الألياف المستخدمة غير ماصة للرطوبة وذات انكماش منخفض تحت الحمل المستمر، مما يمنع تضييق الضفيرة تدريجياً على الألياف الضوئية على مدار سنوات الخدمة.

الغلاف الخارجي من PUR الخالي من الهالوجين: الطبقة الفاصلة بين الكابل والبيئة. يحتوي على مثبتات ضوئية من نوع HALS ومواد ماصة للأشعة فوق البنفسجية، ويوفر مقاومة غير محدودة للأوزون والرطوبة والأشعة فوق البنفسجية. الصياغة الخالية من الهالوجين تعني أنه في حالة نشوب حريق، لا يُنتج الكابل غازات حمضية تُدمر الأجهزة الإلكترونية أو تُعرّض الأفراد للخطر في الفراغات المغلقة.

أنواع الألياف وتطبيقاتها الهندسية

يتوفر الكابل في تكوين 2×12 ليف موزعة على أنبوبين، مع ثلاثة خيارات رئيسية وتكوين هجين على الطلب.

الليف أحادي الوضع E9/125 — OS2: قلب بقطر 9 ميكرومتر يدعم الإرسال عبر عشرات الكيلومترات. الخيار الأمثل لشبكات الاتصالات بعيدة المدى، وربط الرافعات بغرفة التحكم المركزية في المحطات الكبرى، وشبكات PROFIBUS الضوئية.

الليف متعدد الأوضاع G50/125 — OM2 إلى OM4: قلب بقطر 50 ميكرومتر يدعم حتى 100 جيجابت/ثانية على مسافات قصيرة. الخيار الأمثل للشبكات المحلية داخل الرافعة ذاتها وروابط التحكم الآلي.

التكوين الهجين — 12 ليف G50 مع 12 ليف E9: يجمع النوعين في كابل واحد، يُمكّن من خدمة الشبكة بعيدة المدى والشبكة المحلية عالية النطاق الترددي بتمديد واحد. هذا التكوين يحذف الحاجة إلى كابلين متوازيين ويُقلص نقاط الفشل المحتملة إلى النصف.

سيناريوهات التطبيق الهندسية الحقيقية

محطة حاويات آلية — موانئ الخليج

في محطة حاويات آلية بمنطقة الخليج العربي، تعمل رافعات العربة المطاطية RTG في دورات متواصلة على مدار الساعة دون مشغّل بشري في الكابينة. الكابل الملتف على بكرة الرافعة هو الرابط المادي الوحيد بين نظام إدارة المحطة والمتحكم المنطقي على الرافعة. المواصفة المطلوبة لهذا التطبيق: مقاومة للملح المستمر، ومرونة تشغيلية في درجات حرارة تتراوح بين 5 و55 درجة مئوية، وعمر ميكانيكي يتجاوز عشرة ملايين دورة انحناء. التكوين الهجين 12 ليف OS2 مع 12 ليف OM4 في كابل واحد يسمح بخدمة شبكة PROFIBUS للتحكم والشبكة الإيثرنيتية عالية السرعة لمنظومة الرؤية الآلية في تمديد واحد.

رافعة تجهيز سفن المؤن — منصة بحرية

على منصة معالجة نفطية عائمة في المياه العربية، تُشغّل رافعة تجهيز المؤن بكرة كابل ضوئية تمر عبر بيئة تتضمن رذاذ الملح المستمر وغاز كبريتيد الهيدروجين في مناطق معالجة الهيدروكربونات، وأشعة فوق بنفسجية شديدة قرب خط الاستواء. البنية الكاملة الكهروستاتيكية — بلا معادن — تُلغي مشكلة تداخل الحماية الكاثودية التي تطرحها الكابلات ذات الدروع المعدنية على المنشآت البحرية. مقاومة الكابل للزيت وفق IEC 60811-404 تضمن بقاءه سليماً في بيئة هيدروكربونية مزمنة.

رافعة جسرية في مصنع صلب

في مصنع لصب الفولاذ بمنطقة صناعية، تعمل الرافعات الجسرية فوق أفران الصهر ومسارات السبك المستمر. الحمل الحراري الإشعاعي من سطح المعدن المنصهر ورذاذ الحديد في الهواء يُوجبان كابلاً خالياً من الهالوجين قادراً على مقاومة انتشار اللهب وفق IEC 60332-1-2، متوافقاً مع اشتراطات السلامة الصناعية الأكثر صرامة.

شبكة PROFIBUS ضوئية بعيدة المدى

في مجمع بتروكيماويات يمتد على مساحة كيلومترية، يُشكّل الكابل أحادي الوضع E9/125 العمود الفقري لشبكة حافلة الحقل الضوئية، تربط محطات الإدخال والإخراج البعيدة ومحركات الرافعات وأنظمة المراقبة الإشرافية بمركز التحكم الرئيسي — عبر مسافات تتجاوز بكثير ما يمكن أن يحققه أي كابل قوى مرن نحاسي.

لماذا الألياف الضوئية وليس النحاس في رافعات اليوم؟

يسأل بعض مهندسي EPC في مرحلة المواصفات: ما المبرر التقني للتحول إلى كابلات الألياف الضوئية؟ الإجابة ليست تسويقية؛ هي فيزيائية.

الكابل النحاسي يستقبل الإشارات المحثّة من محركات الترددات المتغيرة ذات الميجاواط القريبة منه، بغض النظر عن جودة التدريع. الكابل الضوئي لا يحمل تياراً — المناعة مطلقة وليست نسبية. في غرف المحركات حيث تعمل محركات بمئات الكيلوواتات على مقربة من مسارات الكابلات، هذه الخاصية وحدها تبرر القرار.

كابل القوى المرن النحاسي المُعمَّر لشبكة 1 جيجابت يتطلب استبدالاً كاملاً للبنية التحتية عند الترقية. الكابل الضوئي المُنصَّب اليوم لـ PROFIBUS يمكنه غداً حمل 100 جيجابت بتغيير المحوّلات فحسب. لمحطة تمتد خدمتها عشرين عاماً، هذا فارق اقتصادي جوهري.

كذلك المنشآت الفولاذية الكبيرة تُطوّر فوارق في جهد الأرضي تُحدث تيارات حلقة أرضية تُفسد الإشارات منخفضة المستوى وتُسرّع التآكل. الكابل الضوئي كامل العزل يُلغي هذا التأثير تلقائياً دون أي اشتراطات إضافية في التأريض.

اعتبارات التركيب والتشغيل

نصف قطر الانحناء الأدنى البالغ 250 ملم ليس هامش أمان تحفظي — هو قيد مادي مشتق من فيزياء انتشار الضوء في القلب الضوئي. يجب أن تُصمَّم أنظمة توجيه الكابل على البكرة لضمان عدم تجاوز هذا الحد في أي نقطة على مسار الكابل، بما في ذلك نقطة خروج الكابل من الطارة وعند منعطف الطبلة.

في البيئات الخارجية والبحرية، يجب أن تكون جميع مغلفات التوصيل والوصلات بتصنيف IP67 كحد أدنى، وأن تُستخدم مغلفات وصل الانصهار المختمة بالهلام أو المتقلصة بالحرارة. توجيه نقاط الإنهاء داخل خزائن محكمة الإغلاق كلما أتاح التطبيق ذلك يحمي أكثر نقاط الضعف في منظومة الكابل.

الامتثال التقني والمعايير المرجعية

يستوفي الكابل المتطلبات التالية ذات الصلة بمشاريع EPC الدولية: مقاومة الزيت وفق IEC 60811-404، وسلوك اللهب وفق IEC 60332-1-2، والألياف أحادية الوضع وفق ITU-T G.652 D والمعيار IEC 60793-2-50، والألياف متعددة الأوضاع وفق IEC 60793-2-10 و ITU-T G.651، مع الامتثال الكامل لتوجيه RoHS 2015/863/EU ولائحة منتجات البناء الأوروبية CPR 305/2011.

خلاصة: الكابل الصحيح قرار هندسي، لا قرار شراء

في بيئات الرافعات الصناعية — سواء كانت رافعات جسرية في محطة حاويات خليجية، أو رافعات مؤن على منصة بحرية، أو رافعات عمليات في مجمع بتروكيماوي — يُعدّ الكابل أحد أكثر المكوّنات استهلاكاً للصيانة وأشدّها تأثيراً على الجاهزية التشغيلية.

اختيار كابل بكرة مرن عالي التحمل مُصمَّم خصيصاً لهذه البيئات — بغلاف PUR المقاوم للزيت والأشعة فوق البنفسجية والرطوبة، وبتسليح ليفي عازل لا يمتص الرطوبة، وبألياف ضوئية في أنابيب فضفاضة تمتص الإجهاد الميكانيكي — ليس ترقية اختيارية. هو الإعداد الهندسي الصحيح الذي يحمي الاستثمار ويصون الاستمرارية التشغيلية.

الكابل الذي يُوصف بأنه "مناسب" في وثيقة المناقصة يُعيد ظهوره في جدول الصيانة الوقائية بعد أشهر. الكابل المُختار بالمعيار الهندسي الصحيح يختفي من السجلات لسنوات.
