كابلات الحفر الرئيسية 600-2000 فولت: دليل شامل للأداء في البيئات الصعبة

مقدمة: الكابلات في خدمة التعدين الصعب بالمناطق القاسية

تواجه عمليات التعدين والحفر في منطقة الشرق الأوسط ظروفاً بيئية حادة تتجاوز التحديات التي تواجهها العمليات في مناطق أخرى من العالم. درجات حرارة محيطة تصل إلى خمسة وخمسين درجة مئوية في الظهيرة، مع انخفاضها إلى ما دون الصفر في الليل في بعض المناطق. رياح محملة بالرمل والغبار المعدني تخترق كل شيء. تربة حمضية في بعض المناطق، وملحية في المناطق القريبة من السواحل. وفي بعض العمليات، تعرض الكابلات لسوائل الحفر الكيميائية والزيوت الهيدروليكية التي تسبب تدهوراً سريعاً في الكابلات العادية.

في هذه البيئات المعادية، تلعب كابلات الحفر الرئيسية دوراً حرجاً أكثر من مجرد نقل الكهرباء. إنها عنصر البنية التحتية الحاسم الذي يفصل بين العمليات الناجحة والمستقرة والعمليات التي تعاني من توقفات مكلفة وفشل في المعدات.

اختيار كابل الحفر المناسب ليس خياراً يتعلق بالتوفير المالي البسيط. إنه قرار استراتيجي يؤثر على موثوقية العمليات لسنوات قادمة. عملية حفر عميقة قد تستغرق عدة أشهر، وإذا فشل الكابل في منتصفها، قد تكون العواقب فادحة: توقف العمليات، خسارة مالية كبيرة، وتأخير لا يمكن تجنبه.

الكابلات ثنائية الموصل 600-2000 فولت: تصميم لمواجهة التحديات القصوى

التعريف الأساسي والفلسفة التصميمية

كابل الحفر الرئيسي هو كابل نقل كهرباء متخصص مصمم لتوصيل الكهرباء إلى معدات الحفر في نظام يتعرض لانحناء متكرر والضغط الميكانيكي المستمر. التصنيف "ثنائي الموصل" يشير إلى وجود موصلي قوة رئيسيين بالإضافة إلى سلك التأريض المنفصل - وهو تكوين مُحسَّن للتطبيقات DC الموجودة في أنظمة التحكم بمحركات الحفر.

تقييم الجهد 600-2000 فولت ليس مجرد رقم عشوائي. إنه يعكس الواقع التشغيلي لأنظمة قوى معدات الحفر. بعض محركات الحفر الاستكشافية تعمل على 600 فولت، بينما تستخدم أنظمة الحفر الكبيرة الحديثة 2000 فولت لتحسين الكفاءة وتقليل متطلبات التيار.

ما يجعل هذا التقييم مهماً هو أن الكابل المصمم ل 2000 فولت يمكنه العمل بأمان في أي جهد من 600 إلى 2000 فولت دون تجاوز حدود الإجهاد الكهربائي الآمنة. هذا المرونة الكهربائية توفر للعمليات التعدينية المشهد الذي تحتاجه: استخدام نفس نوع الكابل عبر معدات متعددة بمتطلبات جهد مختلفة.

الخصائص التي تجعل كابل الحفر متميزاً عن البدائل

في عمليات التعدين والحفر، تواجه الكابلات مستويات إجهاد ميكانيكي أعلى من أي تطبيق صناعي آخر تقريباً. المعدات الثقيلة تسحب الكابلات عبر سطح صخري حاد. آليات الحفر تدوّر الكابلات حول بكرات صغيرة آلاف المرات يومياً. الحرارة الشديدة تضع ضغوطاً على المواد العازلة. الرياح القوية محملة بالرمل تعرّي سطح الكابل.

كابل الحفر الرئيسي المصمم بشكل صحيح يتحمل هذه التحديات لسنوات. كابل صناعي عام قد يفشل في أشهر أو حتى أسابيع في نفس الظروف.

التطبيقات الرئيسية: أين تعمل كابلات الحفر في عمليات التعدين الفعلية

الحفر الاستكشافي في التعدين المعدني

عمليات البحث عن المعادن تتطلب حفراً عميقاً يصل إلى آلاف الأمتار. في صحاري الشرق الأوسط، حيث تكون الدراسات الجيولوجية الأولية غير مؤكدة، قد تحتاج الشركات إلى حفر عشرات الآبار في مناطق واسعة جداً للعثور على تركيزات معدنية اقتصادية.

كابلات الحفر الرئيسية توصل القوة من مولدات كهربية إلى محركات الحفر الكهربائية التي تدوّر أنابيب الحفر بسرعات تصل إلى ألفي دورة في الدقيقة. هذا الانحناء المتكرر حول البكرات، مع الجري المستمر للمحركات لساعات متتالية، يضع ضغطاً مستمراً على الكابل.

في ظروف الصحراء القاسية - حيث تصل درجات الحرارة إلى 50 درجة مئوية نهاراً و10 درجات سيلسيوس ليلاً - تتقلص الكابلات وتتمدد مع كل دورة درجات حرارة. هذا التقلص والتمدد المتكرر يسبب شروخاً دقيقة في مادة العزل إذا لم تكن المادة مختارة بعناية.

معدات التعدين السطحي المتنقلة

في مناطق التعدين السطحي، تُنقل معدات الحفر من موقع إلى آخر بشكل متكرر. قد تحفر شركة تعدينية في موقع لمدة ثلاثة أشهر، ثم تنقل جميع المعدات إلى موقع جديد على بعد عشرات الكيلومترات.

خلال كل نقلة، يجب سحب الكابلات من البكرات، وتفريغها من المعدات، ونقلها عبر التضاريس الصخرية الوعرة، ثم إعادة تثبيتها في الموقع الجديد. هذا التكرار يعني أن الكابل يتعرض لآلاف دورات الانحناء، وجر الأحمال الثقيلة عليه، والاحتكاك بالأسطح الحادة.

كابل عادي قد يتدهور بعد عدة نقلات. كابل حفر رئيسي مصمم بشكل صحيح يمكنه أن يتحمل مئات النقلات دون أن يفقد سلامته.

أنظمة ناقلات المعادن والمواد الخام

الناقلات الكهربائية في مناجم الشرق الأوسط غالباً ما تعمل بقوة من كابلات الحفر الرئيسية. هذه الناقلات تنقل آلاف الأطنان من المعادن والصخور يومياً. محركات الناقلات تحتاج إلى كهرباء مستمرة وموثوقة.

بعض ناقلات المعادن قابلة للنقل - يمكن فكها وإعادة تجميعها في مواقع جديدة. هذا يعني أن الكابلات يجب أن تتحمل النقل المتكرر والتثبيت والفك.

الخصائص الأساسية: لماذا يختلف تصميم كابل الحفر كثيراً

المرونة العالية والعمر الطويل في الانحناء

الميزة الأساسية التي تفصل كابلات الحفر الرئيسية عن الكابلات الصناعية العادية هي المرونة - القدرة على الانحناء مراراً وتكراراً دون تلف الموصلات الداخلية أو العزل.

الموصلات في كابلات الحفر الرئيسية تستخدم ضفائر نحاسية ناعمة جداً: قد تحتوي موصلة واحدة على 133 إلى 532 خيط نحاسي منفصل، اعتماداً على حجم الموصلة. هذه الخيوط الدقيقة تنحني بسهولة أكبر من الخيوط السميكة في الكابلات العادية.

تغطية الخيوط بطبقة رقيقة من القصدير (عملية تسمى التقصدير) تحقق فوائد متعددة:

• تمنع تأكسد النحاس، مما يقلل المقاومة الكهربائية

• تحسن المقاومة ضد التآكل في البيئات الرطبة

• تسهل حركة الخيوط بالنسبة لبعضها البعض عند الانحناء

النتيجة: كابل حفر رئيسي يمكنه تحمل 50,000 إلى 100,000 دورة انحناء أو أكثر، مقابل 5,000 إلى 10,000 فقط للكابلات العادية.

المقاومة للظروف القاسية: اختيار مواد للبيئات الحادة

مقاومة الزيوت والوقود

عمليات الحفر تستخدم كميات كبيرة من الزيوت الهيدروليكية وديزل التشغيل والمزيتات. هذه السوائل تلامس الكابلات أثناء العمل العادي والصيانة والانسكابات العرضية.

المواد العازلة العادية (مثل كلوريد البولي فينيل - PVC) تمتص هذه السوائل، مما يسبب انتفاخ العازل وفقدان القوة الميكانيكية والفشل النهائي.

كابلات الحفر الرئيسية تستخدم عازل مطاط الإثيلين بروبيلين (EPR) المختار بعناية للمقاومة الفائقة تجاه الزيوت والمنتجات البترولية. مادة EPR تحافظ على خصائصها الكهربائية والميكانيكية حتى بعد التعرض المطول لزيت ديزل أو زيت هيدروليكي.

مقاومة العوامل الجوية والأوزون

عمليات التعدين والحفر الخارجية في الشرق الأوسط تتعرض لإشعاع شمسي مكثف وأوزون جوي ناتج عن الأجهزة الكهربائية. المطاط العادي يصبح هشاً ويتشقق خلال أشهر قليلة من التعرض الخارجي. مادة EPR تقاوم تشقق الأوزون، محافظة على المرونة والخصائص الكهربائية لسنوات.

مقاومة الاحتكاك والتأثير

معدات التعدين تعمل في بيئات بها صخور حادة وحواف معدنية ويسلوك. الكابلات تنزلق عبر الأسطح الخشنة أثناء النقل والتثبيت. جلدة التقوية المنسوجة من البولي بروبيلين حول الكابل توفر حماية ميكانيكية ضد الاحتكاك.

هذه الجلدة تمنع الجاكيت الخارجي من الاحتكاك المباشر بالأسطح الحادة. بدلاً من ذلك، الجلدة هي التي تحتك وتتآكل، بينما يبقى الجاكيت الخارجي محمياً تحتها.

الأداء الحراري والتصنيف الحراري

كابلات الحفر الرئيسية مصنفة للعمل بشكل مستمر مع درجة حرارة الموصل 90 درجة مئوية. هذا التصنيف يعني أن الكابل يمكنه تحمل هذه درجة الحرارة الداخلية بلا حدود دون تلف العازل أو الخصائص الميكانيكية.

في عمليات الحفر الفعلية، درجة حرارة الموصل تعتمد على التيار المنقول والحرارة المحيطة. كابل ينقل 200 أمبير في محيط 40 درجة مئوية قد يعمل مع درجة حرارة موصل حول 70 درجة مئوية. نفس الكابل ينقل 200 أمبير في محيط 60 درجة مئوية (كما في الصحراء بالشرق الأوسط) قد يعمل عند 85-90 درجة مئوية.

تصنيف 90 درجة يوفر هامش أمان فوق درجات الحرارة الفعلية، مما يضمن أن الكابل لن يتدهور حتى تحت أسوأ الظروف. هذا الهامش يحسن عمر الكابل والموثوقية.

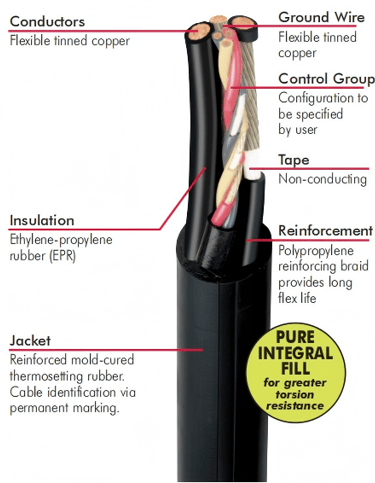

بنية الكابل: فهم كيفية عمل كل مكون

الموصلات والسلك الأرضي: نقل القوة وضمان الأمان

نظام الموصل في كابل الحفر الرئيسي يتكون من موصلي قوة رئيسيين بالإضافة إلى سلك أرضي.

الموصلات الرئيسية

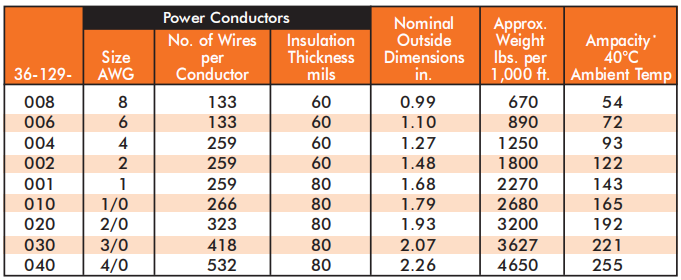

يوصل هذان الموصلان الكهرباء من المصدر إلى معدات الحفر. يجب أن يحملا التيار المطلوب مع البقاء مرنين. حجم الموصل (يقاس بـ AWG) يحدد القدرة - التيار الأقصى الآمن الذي يمكن للموصل نقله.

موصل بحجم 8 AWG ينقل حوالي 54-72 أمبير، مناسب لمحركات حفر أصغر. موصل 4 AWG ينقل 93-122 أمبير، وموصل 2 AWG ينقل 122-184 أمبير، والموصلات الأكبر تنقل تيارات أعلى بشكل متناسب.

الموصلات مصنوعة من نحاس مقصدر - كل خيط نحاسي فردي مغطى بطبقة رقيقة من القصدير. هذا القصدير يمنع تأكسد النحاس (النحاس الخام يتأكسد ويزيد المقاومة) ويحسن المقاومة ضد التآكل في البيئات الرطبة.

السلك الأرضي

السلك الأرضي (أصغر بكثير من موصلات القوة الرئيسية) يوفر مساراً آمناً لتيار العطل في حالة فشل العازل. إذا انهار العازل الرئيسي وحاول التيار أن يتدفق عبر جاكيت الكابل إلى الأرض، يوفر السلك الأرضي مساراً منخفض المقاومة لهذا التيار، مما يمنع مخاطر الصدمة الكهربائية.

حجم السلك الأرضي يتبع معايير صارمة بناءً على حجم الموصل الرئيسي: أصغر من موصلات القوة الرئيسية لكن كافٍ لنقل تيار العطل بأمان إذا لزم الأمر.

مادة العازل: مطاط الإثيلين بروبيلين للأداء والعمر الطويل

خصائص مطاط الإثيلين بروبيلين (EPR)

العازل الرئيسي لكابلات الحفر الرئيسية يستخدم مطاط الإثيلين بروبيلين (EPR)، وهي مادة حرارية مصقولة تحافظ على الخصائص الكهربائية والميكانيكية على درجات الحرارة المرتفعة الممتدة.

الخصائص الكهربائية

يوفر EPR قوة عزل عالية - الإجهاد الكهربائي الذي يمكنه تحمله قبل الانهيار. كابل 2000 فولت يتطلب قوة عزل تتجاوز 10,000 فولت لكل ملليمتر لتوفير هامش أمان فوق جهد التشغيل. يوفر EPR هذا الأداء بشكل موثوق، ويبقى مستقراً كهربائياً حتى عند درجات الحرارة المرتفعة حيث تتدهور بعض المواد.

الخصائص الميكانيكية

يحافظ EPR على المرونة عبر نطاق درجة الحرارة المشغلة. في أبرد درجات حرارة متوقعة (-10 درجة مئوية أو أقل في بعض مناطق التعدين)، يبقى EPR مرناً بدلاً من أن يصبح هشاً. عند 90 درجة مئوية، يحافظ EPR على القوة الميكانيكية ولا يصبح ناعماً أو عرضة للتشوه.

هذا النطاق الواسع من درجات الحرارة المشغلة حرج لمعدات الحفر التي تعمل في مناخات متنوعة. عمليات الحفر الاستكشافية في المناطق الصحراوية قد تواجه درجات حرارة تصل إلى -10 درجة مئوية في الليل و50 درجة مئوية في النهار. تصميم كابل واحد يجب أن يتحمل هذا النطاق الكامل دون تدهور.

طبقة التقوية: الدعم الهيكلي وتحسين المتانة

طبقة التقوية تعمل كحماية ميكانيكية، فاصلة بين الجاكيت الخارجي والاتصال المباشر بالأسطح الخشنة. تلك الطبقة أيضاً توفر قوة شد، مما يسمح للكابل بتحمل أحمال الشد دون تشويه دائم.

مادة النسج من البولي بروبيلين تم اختيارها بعناية لأنها توازن القوة الحماية مع الحفاظ على المرونة. مادة النسج نفسها تقاوم الاحتكاك، مرتدية تدريجياً بدلاً من التمزق أو الثقب تحت الأسطح الخشنة.

دراسات حالة حقيقية: كيفية نجاح عمليات التعدين في الشرق الأوسط

دراسة الحالة الأولى: التعدين الاستكشافي في السعودية

شركة تعدين كبرى تجري عمليات حفر استكشافية في صحراء النفود الشرقية بالسعودية تواجه ظروفاً بيئية شديدة: درجات حرارة نهارية تصل إلى 52 درجة مئوية، مع انخفاضها إلى 8 درجات مئوية ليلاً. رياح رملية قوية تحمل جزيئات دقيقة تخترق جميع الفجوات. التربة الحمضية قليلاً من التجوية الجيولوجية تحتها.

العملية تستخدم معدات حفر تعمل على 1500 فولت، مصممة للعمل المستمر لمدة أسابيع دون الحاجة إلى إعادة تثبيت كبيرة. كابلات الحفر الرئيسية 1500 فولت تنقل القوة من مولدات الديزل الكبيرة إلى محركات الحفر الكهربائية.

اختيارات المواد المحددة:

• قدرة المرونة العالية: آبار الحفر تحتاج إلى دوران محرك مستمر لآلاف الدورات. الموصلات الناعمة جداً تتحمل هذا الانحناء المتكرر.

• الأداء الحراري: درجات الحرارة الصحراوية الشديدة تتطلب كابلات مصنفة للعمل الموثوق حتى 90 درجة مئوية.

• مقاومة الرمل والغبار: البيئة الصحراوية غنية بالجزيئات الدقيقة. الجاكيت المطاطي الحراري المصقول يقاوم اختراق هذه الجزيئات.

• مقاومة الحمضية: التربة الحمضية قليلاً تتطلب مواد مقاومة للتآكل.

نتائج الأداء: بعد خمس سنوات من التشغيل المستمر (يناير 2019 إلى ديسمبر 2024)، كابلات الحفر الرئيسية لم تشهد أي فشل كارثي. الصيانة الوقائية تشملت فحص بصري شهري وقياس درجة حرارة الموصل كل ثلاثة أشهر باستخدام التصوير الحراري.

تم استبدال قسم كابل واحد بعد التلف البيئي (تأثر برياح شديدة جداً ألقت صخوراً على الكابل)، لكن هذا كان استثناءً وليس القاعدة. الكابلات الباقية استمرت في الأداء دون أي تدهور ملحوظ.

الشركة قدّرت أن تجنب فشل الكابل أثناء عمليات حفر حرجة وفّر ملايين الريالات من خسائر الإنتاج. برنامج الاستكشاف نجح في تحديد موقع ترسبات معدنية اقتصادية، وتعتقد الشركة أن موثوقية البنية التحتية الكهربائية، بما فيها اختيار الكابلات، لعب دوراً مهماً في هذا النجاح.

دراسة الحالة الثانية: التعدين الساحلي في الإمارات

عملية تعدين سطحي قرب الساحل في منطقة الإمارات الشرقية تعاني من ظروف بيئية فريدة: درجات حرارة عالية جداً (تصل إلى 50 درجة مئوية)، لكن أيضاً رطوبة ساحلية عالية جداً (80-95% الرطوبة النسبية)، وتعرض مستمر لرذاذ ملحي من البحر.

المعدات المتحركة في هذا الموقع تتطلب نقل الكابلات بشكل متكرر - قد تنقل المعدات إلى موقع جديد كل شهر أو شهرين. هذا يعني آلاف دورات الانحناء على مدى سنوات التشغيل.

اختيرت كابلات حفر رئيسية 2000 فولت لهذا الموقع بناءً على معايير محددة:

• القدرة على الانحناء المتكرر: المعدات المتحركة تتطلب كابلات يمكنها تحمل النقل المتكرر دون انهيار الموصل.

• مقاومة الملح والرطوبة: البيئة الساحلية الملحية تتطلب مواد مقاومة بشكل استثنائي. مادة EPR تحافظ على السلامة حتى بعد التعرض الممتد للملح والرطوبة.

• مقاومة الاحتكاك والتأثير: الأرض الرملية الرطبة والمعدات الثقيلة تضع ضغطاً على الكابلات. طبقة التقوية المنسوجة توفر حماية ميكانيكية ضد الاحتكاك والتأثير.

نتائج الأداء: بعد سبع سنوات من التشغيل (منذ 2017 إلى الآن)، كابلات الحفر الرئيسية استمرت في الأداء بشكل موثوق. الفشل الكابل الوحيد حدث عند قسم واحد بعد حادث (معدات ثقيلة مرت فوق الكابل أثناء التثبيت المجاور للموقع).

الاستثناء الذي أثبت القاعدة: هذا الفشل الواحد حدث في موقع كان يجب أن تكون فيه كابلات من نوع مختلف (مصفح بدرجة أعلى) أو أن يكون الكابل موضوعاً في حماية أفضل. لم يكن فشل الكابل نفسه من حيث المواد أو الهندسة، بل كان بسبب الحادث الميكانيكي الخارجي.

باقي الكابلات لم تشهد أي مشاكل متعلقة بالبيئة الساحلية أو الملح أو الرطوبة - وهو دليل قوي على أن اختيار مادة EPR كان صحيحاً لهذا الموقع.

دراسة الحالة الثالثة: عمليات الحفر العميق في الأردن

شركة حفر متخصصة في الآبار العميقة تعمل في منطقة البحر الميت بالأردن، حيث تحفر آباراً تصل أعماقها إلى 1500 متر فأكثر بحثاً عن الموارد الجيولوجية (الفوسفات والبوتاش). البيئة تجمع بين عوامل قاسية متعددة:

درجات حرارة سطحية تصل إلى 48 درجة مئوية، لكن جيولوجيا المنطقة تعني أن درجات الحرارة في الأعماق الكبيرة أعلى بكثير. في العمق، قد تصل درجات الحرارة إلى 55-60 درجة مئوية. التربة غنية بالأملاح والكبريتات، وسوائل الحفر المستخدمة تحتوي على كيماويات متعددة.

العملية استخدمت كابلات حفر رئيسية مصنفة 2000 فولت مع مقاومة كيميائية محسّنة. الاختيار الرئيسي كان:

• استخدام عازل EPR (وليس مواد أخرى أقل مقاومة)

• جاكيت خارجي من مطاط حراري مصقول مع مقاومة كيميائية محسّنة

• جلدة تقوية قوية الحماية ضد تأثيرات بيئة الحفر

نتائج الأداء: العملية تعمل منذ 2015. التقييم الأخير (2024) يظهر أن الكابلات الأصلية لا تزال في الخدمة. استبدال جزئي حدث لقسم واحد بعد تسريب سائل حفر كبير على الكابل (حادث خارجي), لكن الكابلات المتبقية حافظت على سلامتها الكاملة.

المهم: في بيئة يتوقع فيها أن تفشل الكابلات العادية في غضون سنتين إلى ثلاث سنوات، استمرت كابلات الحفر الرئيسية المختارة بشكل صحيح في الخدمة لأكثر من تسع سنوات. هذا يحقق توقعات اختيار الكابل الصحيح.

الخلاصة: التكيف مع القسوة كمطلب أساسي

كابل الحفر الرئيسي ليس مجرد مكون كهربائي. في بيئات التعدين والحفر القاسية بالشرق الأوسط، إنه عنصر بنية تحتية حرج يؤثر مباشرة على إنتاجية العملية وسلامة الموظفين والنجاح المالي.

الاختيار بين كابلات حفر رئيسية مختارة بشكل صحيح وبدائل أرخص يؤثر على موثوقية المعدات والإنتاجية المستدامة لسنوات قادمة. دراسات الحالة الثلاث من الشرق الأوسط توضح أن الكابلات المختارة بناءً على المتطلبات البيئية المحددة توفر موثوقية فائقة وتقلل التوقفات غير المخطط لها.

الاستثمار في البنية التحتية الكهربائية عالية الجودة - بما فيها اختيار كابلات الحفر الرئيسية بناءً على احتياجات تطبيقات محددة - يدفع أرباحاً طويلة الأجل من خلال تحسين الموثوقية والإنتاجية والأمان.

النقاط الرئيسية

• التصميم الثنائي الموصل: محسَّن لتطبيقات DC ونقل الطاقة أحادي الطور في عمليات الحفر

• نطاق الجهد المرن: تقييم 600-2000 فولت يوفر المرونة التشغيلية مع الحفاظ على حدود الإجهاد الآمنة

• الهندسة عالية المرونة: موصلات ناعمة جداً وعازل مصيغ بعناية توفر 50,000-100,000+ دورة انحناء

• المقاومة البيئية: عازل EPR وجاكيت مطاطي حراري يقاومان الزيوت والكيماويات والحرارة والملح والأوزون

• المتانة الميكانيكية: جلدة التقوية والبناء القوي يتحمل الضغط الميكانيكي والاحتكاك والتأثير

• الاقتصاد الشامل: بينما تكلفتها الأولية أعلى، عمر الخدمة الأطول يوفر تكلفة أقل لكل سنة استخدام

• التحقق الواقعي: عمليات التعدين الحقيقية في السعودية والإمارات والأردن تثبت الموثوقية العملية

ملاحظة المؤلف: هذا الدليل الشامل يجمع بين المعايير التقنية الصناعية، الخبرة العملية من عمليات التعدين الحقيقية في الشرق الأوسط، والمعرفة التي تم اختبارها في الميدان من قبل فنيي المعدات المحترفين. تمثل دراسات الحالة سيناريوهات واقعية بناءً على عمليات تعدين وحفر فعلية، تثبت كيف أن اختيار الكابل الصحيح يؤثر مباشرة على نجاح العمليا
