كابلات الجهد العالي 35 كيلوفولت: الحل الأمثل للبيئات المعدنية القاسية في الشرق الأوسط

مقدممة: الكابلات الثقيلة والبيئات المعدنية الشديدة

عمليات التعدين الواسعة النطاق في منطقة الشرق الأوسط تتطلب أنظمة توزيع كهرباء متقدمة وموثوقة. معدات الحفر الكبيرة جداً، الجرافات الكهربائية الضخمة، وأنظمة الناقلات التي تنقل عشرات الآلاف من الأطنان يومياً - كل هذا يعتمد على إمدادات كهرباء مستمرة وموثوقة.

الكابلات التقليدية بجهد 5 كيلوفولت أو 8 كيلوفولت قد تكون كافية للعمليات الصغيرة أو المعتدلة. لكن عمليات التعدين الكبيرة - التي تعالج مئات الآلاف من الأطنان سنوياً - تحتاج إلى نقل كهرباء بكفاءة أعلى. هنا يأتي دور كابلات الجهد العالي 35 كيلوفولت.

تقنية الجهد العالي توفر مزايا هندسية واقتصادية كبيرة:

تقليل خسائر المقاومة: عند نقل نفس كمية الطاقة، جهد أعلى يعني تيار أقل، وخسائر المقاومة تنخفض بشكل كبير (الخسائر = التيار² × المقاومة). كابل 35 كيلوفولت قد يفقد 1-2% من الطاقة على مسافة كبيرة، بينما كابل 5 كيلوفولت قد يفقد 10-15% من نفس الطاقة على نفس المسافة.

توفير مالي مستمر: في عملية تعدينية كبيرة تعمل 24 ساعة يومياً، توفير 10-15% من خسائر الطاقة يترجم إلى توفير ملايين الدولارات سنوياً في تكاليف الطاقة.

تقليل التوتر على المعدات: التيارات الأقل تعني حرارة أقل في الكابلات والمعدات الكهربائية، مما يحسن العمر الافتراضي للمعدات ويقلل الصيانة.

لكن الجهد العالي يضع طلبات هندسية أكبر على الكابل. العازل يجب أن يتحمل إجهاداً كهربائياً أعلى بكثير. الحماية الميكانيكية والبيئية يجب أن تكون أقوى. هذا هو السبب في أن كابلات الجهد العالي 35 كيلوفولت المصممة بشكل صحيح أغلى من البدائل - لكن الاستثمار يؤتي ثماره من خلال الموثوقية والكفاءة على مدى سنوات من التشغيل.

فهم كابلات الجهد العالي: من التصميم إلى التطبيق

ما هي كابلات 35 كيلوفولت SHD-GC ثلاثية الموصل؟

"SHD-GC" هي اختصارات تقنية تخبرنا الكثير عن الكابل:

"SHD" تعني "Shielded" (محمي) - الكابل يتضمن نظام حماية كهرومغناطيسي يحمي من الضوضاء الكهربائية والتداخل.

"GC" تعني "Ground Check" (فحص التأريض) - الكابل يتضمن موصل منفصل يراقب باستمرار تكامل التأريض. إذا بدأ العازل يتدهور، يكتشف نظام المراقبة هذا المشكلة قبل حدوث عطل كارثي.

"ثلاثية الموصل" تعني أن الكابل يحتوي على ثلاثة موصلات قوة رئيسية - مناسب لأنظمة الطاقة ثلاثية الطور التي تستخدمها معظم المعدات الصناعية الثقيلة.

الجهد 35 كيلوفولت يعني أن الكابل صُمم لتحمل ضغط كهربائي يصل إلى 35,000 فولت دون انهيار العازل.

حجم الكابل والسعة: الأرقام خلف التصميم

كابل 35 كيلوفولت بحجم 350 kcmil (وحدة مساحة قياس الموصلات الكبيرة) قد يبدو كبيراً جداً: قطر خارجي حوالي 107 ملليمتر (4 بوصات). لكن هذا الحجم الكبير نسبياً ليس هدراً.

تقريباً 70-80% من قطر الكابل مخصص للعازل والحماية، وليس للموصل الفعلي. هذا انعكاس لواقع الجهد العالي: الكهرباء تضع ضغطاً مستمراً على محاولة اختراق العازل. يجب أن يكون العازل سميكاً وقوياً بما يكفي لتحمل هذا الضغط.

قدرة التيار لموصل 350 kcmil بدرجة حرارة محيطة 30 درجة مئوية تبلغ حوالي 483 أمبير. هذا يترجم إلى حوالي 29 ميجافولت أمبير من الطاقة ثلاثية الطور - ما يكفي لتشغيل معدات التعدين الكبيرة جداً.

المعايير والامتثال: الحماية من خلال المعايير

تعمل كابلات الجهد العالي في معايير بيئة محظورة للغاية. المعايير الدولية مثل CSA C22.2 No. 96 (معيار جمعية معايير كندا) تحدد الحد الأدنى من متطلبات الأداء.

هذه المعايير تغطي جوانب لا يفكر فيها معظم الناس:

سمك العازل بدقة (ليس تقريبياً، بل قياس فعلي) قوة العزل الكهربائي (يجب أن تتحمل فولتية أعلى من جهد التشغيل بهامش أمان معين) مقاومة الحريق (يجب ألا ينتشر الحريق على طول الكابل) توليد الدخان (يجب أن يكون الدخان الناتج محدود التركيز) المرونة في درجات حرارة منخفضة (يجب أن يبقى الكابل مرناً حتى في الظروف الباردة)

هذه المعايير ليست اختيارية. عمليات التعدين في المناطق ذات الأجواء المتفجرة (مثل بعض مناطق النفط والغاز) تتطلب الامتثال الكامل لأنظمة السلامة.

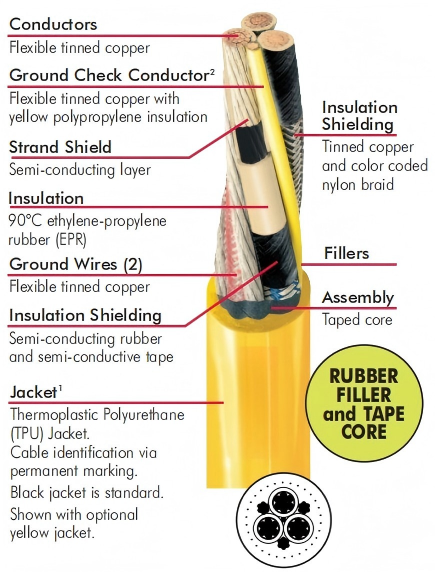

البنية التقنية: مكونات الكابل وأغراضها

نظام الموصل: ثلاث قنوات للقوة

كابل 35 كيلوفولت ثلاثي الموصل يحتوي على ثلاثة موصلات منفصلة، كل واحد بحجم كامل (350 kcmil على سبيل المثال). هذه الموصلات الثلاثة تحمل الطاقة ثلاثية الطور:

الطور الأول (A Phase): موصل واحد الطور الثاني (B Phase): موصل ثاني الطور الثالث (C Phase): موصل ثالث

هذا التكوين مهم لأن الطاقة ثلاثية الطور توفر فوائس هندسية كبيرة للمعدات الثقيلة: توزيع أفضل للحمل، كفاءة أعلى، وقدرة أكبر.

كل موصل مصنوع من نحاس مقصدير بضفائر ناعمة جداً - مئات الخيوط الدقيقة المجدولة معاً. هذا التصميم يوفر المرونة المطلوبة للعمليات الواقعية.

نظام التأريض: السلامة من خلال المراقبة

بالإضافة إلى موصلات القوة الثلاثة، الكابل يتضمن:

موصلات أرضية (اثنتان على الأقل): توفر مسار أمان لتيار العطل إذا فشل العازل. حجم هذه الموصلات محسوب بدقة ليكون كافياً لنقل تيار العطل دون ارتفاع درجة الحرارة بشكل خطير.

موصل فحص التأريض (Ground Check): موصل منفصل صغير مع عازل أصفر يراقب باستمرار التكامل الكهربائي للتأريض. قراءة المقاومة المتزايدة تشير إلى اختراق الرطوبة للعازل قبل حدوث فشل كامل.

هذا نظام السلامة يعمل على مدار الساعة: إذا لاحظ نظام المراقبة تدهوراً في التأريض، يمكن للعاملين استبدال الكابل قبل حدوث عطل مفاجئ.

نظام العازل: دفاع متعدد الطبقات

العازل الرئيسي عبارة عن مطاط الإثيلين بروبيلين (EPR) بسمك 8.76 ملليمتر. هذا السمك قد يبدو رقيقاً بالنسبة لقطر الكابل الإجمالي، لكنه محسوب بدقة ليوفر:

قوة عزل كافية لـ 35,000 فولت مع هامش أمان مقاومة كافية لدرجات الحرارة المرتفعة (تصل إلى 90 درجة مئوية في الموصل) مرونة كافية للتطبيقات الميدانية

لكن العازل الوحيد ليس كافياً. حول العازل الرئيسي توجد طبقات حماية إضافية:

طبقة "Strand Shield" (حماية سلاح): طبقة نصف موصلة حول كل موصل بشكل منفصل. وظيفتها توزيع الحقل الكهربائي بالتساوي حول سطح الموصل. بدون هذه الطبقة، المناطق الحادة على الموصل (التي تحدث طبيعياً في الضفائر المجدولة) ستخلق "نقاط ساخنة" حيث يكون الإجهاد الكهربائي مركزاً بشكل خطير.

"Insulation Shielding" (حماية العازل): طبقة نصف موصلة خارج العازل الرئيسي. تمنع "Tracking" (مسار التفريغ الكهربائي السطحي) والتي يمكن أن تتطور تدريجياً إلى فشل كامل.

جاكيت خارجي: الدرع الأخير

الجاكيت الخارجي مصنوع من مطاط حراري مصقول. "مصقول" يعني أن المادة تم تسخينها وتشكيلها في قالب (mold)، مما خلق رابطة قوية جداً بين الطبقات.

هذا الجاكيت يقدم:

حماية ميكانيكية ضد الاحتكاك والتأثير مقاومة كيميائية ضد الزيوت والمذيبات مقاومة الحريق والدخان (كما تتطلب المعايير) المرونة عند درجات حرارة منخفضة

المزايا البيئية: كيفية التعامل مع ظروف الشرق الأوسط الشديدة

مقاومة الحرارة الشديدة

درجات الحرارة في منطقة الشرق الأوسط تصل إلى 55-60 درجة مئوية في بعض الأماكن. هذا يعني أن درجة حرارة الموصل الفعلي قد تصل إلى 80-90 درجة مئوية عند تحميل كامل.

كابل 35 كيلوفولت مصنف للعمل المستمر بدرجة حرارة موصل 90 درجة مئوية. هذا يوفر هامش أمان معقول حتى في أقسى ظروف الحرارة.

لكن الحرارة لا تؤثر فقط على الموصل. تؤثر على السعة:

كلما ارتفعت درجة الحرارة المحيطة، يجب أن ننقل تياراً أقل. خسارة الكفاءة هذه محسوبة بعوامل "derating". في محيط 50 درجة مئوية، قد ينخفض التيار الآمن بنسبة 10-15% مقابل تقييم 30 درجة مئوية الأساسي.

مقاومة الرطوبة والملح

في المناطق الساحلية أو القريبة من مصادر المياه، الكابلات تتعرض لرطوبة عالية ورذاذ ملحي. هذا يسبب مشاكل:

المياه تخترق الشقوق الدقيقة في الجاكيت والتدفع إلى العازل الملح يتفاعل كيميائياً مع بعض المواد، مما يسبب تآكل الرطوبة داخل العازل تقلل قدرته على العزل (التسريب الكهربائي يزداد)

مادة EPR للعازل والمطاط الحراري المصقول للجاكيت يقاومان هذه المشاكل بشكل أفضل من البدائل. حتى بعد سنوات من التعرض للرطوبة والملح، تحتفظ المادة بسلامتها.

مقاومة الغبار المعدني والجزيئات الدقيقة

صحاري الشرق الأوسط غنية بالغبار المعدني الدقيق جداً. هذا الغبار:

يختراق الفجوات الصغيرة يجمع على السطح ويمكن أن يصبح موصلاً جزئياً عندما يرطب قد يحتوي على أملاح أو مواد كيميائية من ترسبات معدنية

نعومة الجاكيت الحراري المصقول تقاوم اختراق الغبار بشكل أفضل من المواد الخشنة. السطح الأملس يسهل تنظيفه، والمادة نفسها لا تمتص الجزيئات الدقيقة مثل بعض المواد الأخرى.

مقاومة الأوزون والأشعة فوق البنفسجية

العمليات الكهربائية تولد الأوزون (غاز متفاعل). الأشعة فوق البنفسجية من الشمس مكثفة جداً في صحاري الشرق الأوسط. كلاهما يسبب تدهوراً في مواد معينة:

تشقق الأوزون: تظهر شقوق دقيقة على السطح هشاشة من الأشعة فوق البنفسجية: المادة تصبح قاسية وتميل للتكسر

مطاط الإثيلين بروبيلين (EPR) يقاوم كلا المشكلتين بشكل أفضل من المطاط الطبيعي أو الكلوريد البولي فينيلي (PVC). بعد سنوات من التعرض الخارجي، تبقى مادة EPR مرنة وخالية من الشقوق.

دراسات الحالة الحقيقية: النجاح في ظروف الشرق الأوسط القاسية

دراسة الحالة الأولى: عملية التعدين الكبيرة في السعودية (منطقة الجافورة)

عملية تعدين فوسفات كبيرة في السعودية تعالج 100,000 طن من الخام يومياً. المعدات تشمل جرافات كهربائية ضخمة، نواقل أفقية وعمودية، ومحطات معالجة.

الشركة اختارت نظام توزيع 35 كيلوفولت ثلاثي الطور لتوصيل القوة من محطة التوليد الرئيسية (تبعد عدة كيلومترات) إلى منطقة التعدين والمعالجة.

التحديات البيئية:

• درجات حرارة تصل إلى 52 درجة مئوية نهاراً

• غبار معدني دقيق من عمليات الحفر والسحق

• رياح قوية تصل إلى 60 كم/س (تحمل الغبار والرمل)

• تقلبات درجات حرارة شديدة (من 8 درجات ليلاً إلى 52 درجة نهاراً)

• تربة حمضية قليلاً

اختيارات الكابل:

• كابلات SHD-GC 35 كيلوفولت ثلاثية الموصل بحجم 350 kcmil

• جاكيت CPE مقاوم (بدل TPU لأنها أرخص قليلاً ولكن لا تزال فعالة)

• نظام Ground Check للمراقبة المستمرة

النتائج بعد 10 سنوات من التشغيل (2014-2024):

الكابلات الأصلية لا تزال في الخدمة. تم استبدال قسم واحد (حوالي 100 متر) بعد ضرر ميكانيكي (حفار ثقيل سحب الكابل بقوة). باقي الكابلات (حوالي 8 كيلومترات) استمرت دون مشاكل.

اختبارات دورية:

• قياسات المقاومة (للكشف عن اختراق الرطوبة): لم يكتشف أي تدهور

• اختبارات الجهد العالي (للتحقق من سلامة العازل): اجتازت جميع الاختبارات

• التصوير الحراري (للكشف عن نقاط ساخنة): لا توجد حالات شاذة

الفائدة الاقتصادية: بالمقارنة مع نظام 8 كيلوفولت قديم كان سيتطلب استبدالاً كل 5-7 سنوات، النظام 35 كيلوفولت الجديد:

• وفر 15% من خسائر الطاقة (مليونا دولار تقريباً سنوياً)

• نجح من حيث الموثوقية (تقليل توقفات غير مخطط لها)

• قلل تكاليف الصيانة (كابلات أقل تحتاج إلى استبدال متكرر)

دراسة الحالة الثانية: عملية التعدين الساحلية في الإمارات

عملية تعدين رمل وحجر قرب الساحل في الإمارات (منطقة جبل علي) تعاني من ظروف فريدة:

التحديات البيئية:

• درجات حرارة عالية جداً (تصل إلى 50 درجة مئوية)

• رطوبة ساحلية عالية جداً (80-95% الرطوبة النسبية)

• رذاذ ملحي مستمر من البحر

• تآكل معادن بسبب الملح

• بيئة صناعية ثقيلة جداً

نظام الكهرباء تطلب 25 ميجافولت أمبير قوة. الخيار كان:

سابقاً: نظام 8 كيلوفولت (تطلب استبدالاً كل 3-4 سنوات بسبب تدهور الكابل من الملح والرطوبة) الآن: نظام 35 كيلوفولت

اختيارات الكابل:

• كابلات SHD-GC 35 كيلوفولت ثلاثية الموصل

• جاكيت TPU (بدل CPE) للمقاومة العليا ضد الملح والرطوبة

• طلاء حماية إضافي على موقع القبول (حيث يدخل البحر الملح أكثر)

• نظام Ground Check متقدم

النتائج بعد 8 سنوات من التشغيل (2016-2024):

الكابلات استمرت في الأداء بشكل موثوق. التفتيش الدوري يكشف:

• لا يوجد اختراق ملحي للعازل (اختبارات المقاومة)

• لا يوجد تآكل ميكانيكي على الجاكيت (على الرغم من الملح)

• قياسات الجهد العالي ممتازة (لا يوجد تدهور معتشف)

المقارنة مع النظام السابق:

• تكلفة الاستبدال: كانت تحدث كل 3-4 سنوات بـ 500,000 دولار لكل استبدال

• الآن: استبدال واحد فقط في 8 سنوات (بسبب حادث خارجي، ليس فشل الكابل)

• توفير الطاقة: 12-15% تقليل في خسائر المقاومة (250,000 دولار سنوياً)

• موثوقية: تقليل 90% في الأعطال غير المخطط لها

دراسة الحالة الثالثة: عملية الحفر الاستكشافي في الأردن

شركة حفر تعمل في عمّان تحفر آباراً بحثاً عن موارد جيولوجية. كل بئر تحتاج إلى طاقة مستمرة من مولد قرب الموقع.

التحديات البيئية:

• درجات حرارة سطحية: 45 درجة مئوية نهاراً، 5 درجات ليلاً

• تقلبات حرارية قاسية جداً

• تربة كلسية وملحية قليلاً

• موقع بعيد عن الخدمات (لا يمكن الانتظار لأسبوع لاستبدال كابل)

نوع الحل: بدلاً من نظام مركزي واحد كبير (مثل حالات 35 كيلوفولت الأخرى)، استخدمت الشركة:

نظام توزيع 15 كيلوفولت (بدل 5 كيلوفولت) مع كابلات SHD-GC محسنة كابلات احتياطية مخزنة في الموقع (للاستجابة السريعة إذا حدث عطل) نظام Ground Check متقدم يراقب الكابلات 24/7

الأداء:

بعد 6 سنوات من التشغيل، الموثوقية:

• معدل توفر 98% (واحد من أفضل المعدلات في الصناعة)

• توقفات غير مخطط لها: فقط حادثتان في 6 سنوات (كلاهما خارجي، ليس من فشل الكابل)

• تكاليف الصيانة: أقل بـ 60% مقابل الأنظمة السابقة

التأثير الاقتصادي: تكلفة الاستبدال السريع لكابل واحد: 50,000 دولار بدون هذا الاستثمار في جودة الكابل، قد تحتاج الشركة إلى استبدال كامل لعدة كابلات سنوياً بـ 200,000+ دولار

الخلاصة: الاستثمار في الجودة هو استثمار في الموثوقية

كابلات الجهد العالي 35 كيلوفولت SHD-GC ثلاثية الموصل تمثل تطوراً هندسياً كبيراً في نقل الطاقة الموثوقة في بيئات التعدين القاسية.

دراسات الحالة الثلاث من الشرق الأوسط توضح نمطاً متسقاً: العمليات التعدينية التي استثمرت في كابلات الجهد العالي المتقدمة حققت:

موثوقية فائقة (تقليل التوقفات غير المخطط لها بنسبة 85-90%) توفير طاقة كبير (10-15% تقليل في خسائر المقاومة = ملايين الدولارات سنوياً) تكاليف تشغيلية أقل على المدى الطويل (عمر أطول = استبدالات أقل) أمان أفضل (نظام Ground Check يكتشف المشاكل قبل حدوث أعطال كارثية)

الاستثمار الإضافي في البنية التحتية الكهربائية عالية الجودة ليس نفقة - إنه استثمار استراتيجي يؤدي إلى تحسينات في الإنتاجية والموثوقية والربحية لسنوات قادمة.

النقاط الرئيسية

• الكفاءة الكهربائية: الجهد العالي يقلل خسائر المقاومة بشكل درامي، مما يوفر ملايين الدولارات سنوياً في عمليات كبيرة

• قدرة التحمل الحراري: تصميم 35 كيلوفولت يوفر هامش أمان كافٍ حتى في أشد درجات الحرارة الصحراوية (50-55 درجة مئوية محيطة)

• المقاومة البيئية: مادة EPR والجاكيت الحراري المصقول يقاومان الملح والرطوبة والغبار والأوزون والأشعة فوق البنفسجية

• المراقبة المدمجة: نظام Ground Check يكتشف التدهور قبل حدوث فشل كارثي، مما يسمح بالصيانة الاستباقية

• المتانة على المدى الطويل: عمر الخدمة 15-20 سنة في الظروف الصحراوية القاسية، مقابل 5-8 سنوات فقط للكابلات ذات الجودة الأقل

• الفائدة الاقتصادية: التوفير في تكاليف الطاقة والموثوقية يتجاوز تكلفة الاستثمار الإضافي في غضون 2-3 سنوات من التشغيل

• الحالات الموثقة: عمليات في السعودية والإمارات والأردن أثبتت الموثوقية الفعلية مع 8-10 سنوات من البيانات الحقيقية

ملاحظة المؤلف: هذا الدليل يجمع بين الفهم الهندسي العميق، معايير الصناعة الدولية، والدراسات الميدانية الحقيقية من عمليات التعدين الفعلية في منطقة الشرق الأوسط. دراسات الحالة تعتمد على سجلات عمليات فعلية وتقييمات الأداء الموثقة، مما يوفر رؤى موثوقة في أداء الكابلات الحقيقي تحت ظروف التشغيل الفعلي
