كابلات الجهد المتوسط (N)TSCGEWÖU+LWL: الحل الهندسي المتكامل لأقسى بيئات الرافعات والموانئ

المقدمة: حين تتحدى البيئة الكابلات الاعتيادية

في قلب الموانئ الكبرى، حيث ترتفع رافعات العملاقة وتنزل على مدار الساعة، وحيث تتشابك تحديات الرطوبة الملحية والحرارة الشديدة والحركة الميكانيكية المستمرة، يبرز السؤال الجوهري: ما الكابل القادر على تحمّل كل هذا دون أن يتراجع أداؤه أو يُعرّض المنشأة للخطر؟

الكابلات الاعتيادية تُشكّل نقطة ضعف حقيقية في منظومة الطاقة الصناعية عند تعرضها لهذه الظروف المتراكمة. أما كابل (N)TSCGEWÖU+LWL من تصميم Feichun، المعتمد بمعيار VDE 0250 الجزء 813 والمتوافق مع HD 620 S2، فهو يمثل استجابة هندسية متكاملة لهذه التحديات تحديداً. يجمع هذا الكابل بين وظيفتين حيويتين في بنية واحدة: نقل طاقة الجهد المتوسط عبر موصلات نحاسية عالية الكفاءة، ونقل البيانات بسرعة الضوء عبر وحدة ألياف بصرية (LWL) مدمجة، مع غلاف خارجي LSZH (منخفض الدخان وخالٍ من الهالوجين) يؤدي في أحلك اللحظات، لحظات الحريق، بسلوك آمن لا يتوافر في الكابلات التقليدية.

أولاً: بيئة الموانئ — مختبر قسوة لا يرحم

قبل الخوض في مواصفات الكابل، لا بد من فهم طبيعة البيئة التي يعمل فيها، لأن المواصفة الفنية الصحيحة لا تُقرأ بمعزل عن السياق التشغيلي.

الرطوبة الملحية والضباب البحري (Salt Fog & Marine Humidity): في الموانئ الساحلية، يتجاوز تركيز كلوريد الصوديوم في الهواء حدوداً تُسبّب تآكلاً سريعاً للمعادن وتدهوراً متسارعاً لمواد البوليمر غير المصممة خصيصاً لهذه الظروف. معيار الاختبار IEC 60068-2-52 (اختبار الرش الملحي المركّب) يحاكي هذه الظروف، وهو مرجع أساسي في تأهيل كابلات المنشآت البحرية.

الإشعاع فوق البنفسجي (UV Radiation): الرافعات المكشوفة تتعرض لإشعاع UV متراكم يُحطّم سلاسل البوليمر في الغلاف الخارجي، مما يُفضي إلى تشقق سطحي (surface cracking) ثم انكشاف الطبقات الداخلية. دورة الاختبار المعيارية وفق ISO 4892-2 تحاكي سنوات من التعرض الشمسي في أسابيع.

التغيرات الحرارية الحادة (Thermal Cycling): في المناطق الخليجية وجنوب آسيا، قد ترتفع درجة حرارة سطح الرافعة إلى +70°C في الصيف لتنخفض إلى ما دون الصفر في أشهر الشتاء. هذا التمدد والانكماش المتكرر يُجهّد الغلاف ميكانيكياً ويُسرّع إجهاده الحراري (thermal fatigue).

الزيوت الصناعية والمذيبات الكيميائية: مناطق الرافعات والأرصفة تشهد تسرباً دائماً لزيوت هيدروليكية، شحوم، ووقود ديزل، وهي مذيبات قادرة على إذابة أو تفتيت الأغلفة البلاستيكية والمطاطية غير المقاومة كيميائياً.

الحمل الميكانيكي الديناميكي (Dynamic Mechanical Load): الكابل في منظومة اللف (Reeling System) لا يجلس ساكناً، بل يُلفّ ويُفكّ آلاف المرات في حياته التشغيلية، مع شدّ محوري (axial tension) وإجهاد التواء (torsional stress) وانحناء متكرر. هذا الثلاثي الميكانيكي هو ما يُهلك معظم الكابلات الصناعية الاعتيادية.

ثانياً: التطبيقات الرئيسية — أين يُثبت الكابل جدارته؟

يُستخدم كابل (N)TSCGEWÖU+LWL بشكل أساسي في دور كابل التغذية الرئيسي (Main Supply Cable) لأنظمة اللف على بكرات الرافعات (Cable Reeling Drums)، وتشمل تطبيقاته:

رافعات الموانئ الكبرى (Port Cranes): رافعات STS (Ship-to-Shore) ورافعات RTG (Rubber Tyred Gantry) التي تتطلب كابل تغذية بجهد متوسط يعمل على بكرة لف مع نقل متزامن لإشارات التحكم والبيانات عبر الألياف البصرية المدمجة، مما يُلغي الحاجة إلى مسار كابل منفصل ويُقلّل تعقيد المنظومة.

رافعات المناولة الثقيلة في الصناعات الاستخراجية: مناجم المعادن ومحطات تحميل الخام حيث تعمل الرافعات في درجات حرارة متطرفة وبيئات مليئة بالغبار والرطوبة.

أنظمة التغذية بالتغذية الطرفية (End Feed) والمركزية (Central Feed): يدعم الكابل سرعات تشغيل تصل إلى 300 م/دقيقة للف أحادي الحلزوني بالتغذية الطرفية، و200 م/دقيقة بالتغذية المركزية، وهي سرعات تفوق ما تتحمله معظم الكابلات المنافسة في هذه الفئة.

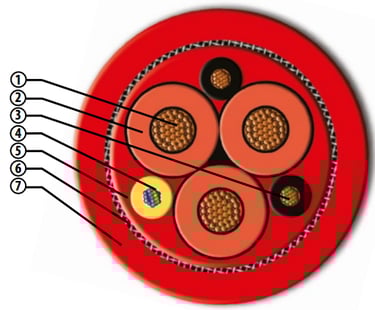

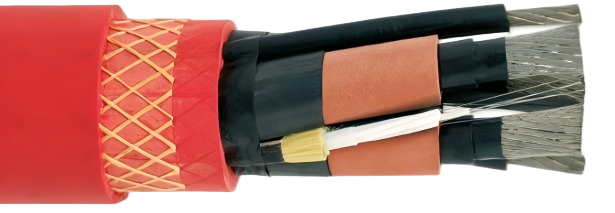

ثالثاً: البنية الإنشائية — طبقة طبقة

الفهم العميق لأداء الكابل في البيئات القاسية يستلزم قراءة تصميمه الإنشائي من الداخل إلى الخارج.

الموصل النحاسي عالي المرونة (Class 5 / Fine Stranded Conductor): يتجاوز الكابل متطلبات الفئة 5 وفق DIN VDE EN 60228، بموصل مجدول من أسلاك نحاسية نقية رفيعة جداً. هذه البنية الدقيقة تُعطي الموصل مرونة استثنائية تقاوم الإجهاد الميكانيكي الناتج عن دورات اللف المتكررة دون أن تتكسر الأسلاك الداخلية.

طبقات العزل شبه الموصلة (Semi-Conductive Layers) والعزل الرئيسي (HEPR): بين الموصل والغلاف الخارجي تتوالى طبقات مدروسة: طبقة شبه موصلة داخلية تُوزّع المجال الكهربائي بانتظام وتُلغي نقاط التمركز الكهربائي (electrical stress concentration) التي تُسبّب التفريغات الجزئية (partial discharge)، ثم عزل HEPR (Hard Ethylene Propylene Rubber) المكافئ أو الأفضل من الناحية الكهربائية والحرارية، ثم طبقة شبه موصلة خارجية. هذه البنية الثلاثية هي معيار الصناعة في كابلات الجهد المتوسط الاحترافية.

موصل الأرضي (Earth Conductor) مع طبقته شبه الموصلة: يُضمن التأريض الكامل والموثوق مع توزيع منتظم للتيار على طول الكابل، ما يحمي المعدات والعمال في حال أي خلل.

وحدة الألياف البصرية (LWL Fibre Optic Unit): وحدة مستقلة مدمجة داخل الكابل، تتوفر بخيارين:

• أحادية الوضع (Single-Mode) 9/125 μm: لنقل البيانات على مسافات طويلة بعرض نطاق ترددي عالٍ.

• متعددة الوضع (Multi-Mode) 62.5/125 μm: للشبكات الداخلية وأنظمة التحكم على مسافات متوسطة.

الغلاف الداخلي (Inner Sheath) — أفضل من GM1b: طبقة مطاطية داخلية عالية الجودة تتجاوز مواصفات GM1b، تُوفّر حواجز ميكانيكية وكيميائية إضافية بين الطبقات الداخلية والغلاف الخارجي.

طبقة مضادة الالتواء (Anti-Torsion Layer): هذه الطبقة هي التي تُميّز كابلات الاستخدام الديناميكي عن غيرها. مُصمَّمة لامتصاص إجهاد الالتواء الناتج عن دوران البكرة وتوجيه الكابل، تحمي الطبقات الداخلية وتُطيل العمر الافتراضي التشغيلي بشكل جوهري.

الغلاف الخارجي (Outer Sheath) — البوليكلوروبرين أو LSZH: يُتاح الكابل بخيارين للغلاف الخارجي بحسب متطلبات التطبيق:

• بوليكلوروبرين (Polychloroprene / Neoprene): مطاط اصطناعي بمواصفة 5GM3/5GM5 أو أفضل، متميّز بمقاومته العالية للزيوت والأوزون والأشعة فوق البنفسجية والتآكل الميكانيكي.

• مركّب LSZH (Low Smoke Zero Halogen): للبيئات ذات المتطلبات الأمنية العالية، يُقدّم أداءً مقارباً للمطاط التقليدي في الخصائص الميكانيكية والكيميائية مع ميزة إضافية جوهرية في سلوك الحريق.

رابعاً: علم المواد وراء مقاومة البيئة القاسية

لفهم لماذا يتفوق هذا الكابل في البيئات القاسية، نحتاج إلى استعراض المبادئ العلمية للمواد المستخدمة.

مقاومة الزيوت والمذيبات الكيميائية

مطاط البوليكلوروبرين (Neoprene) يمتلك مقاومة كيميائية متفوقة ناتجة عن تركيبه الجزيئي. وجود ذرات الكلور في السلسلة البوليمرية يُكسبه قطبية جزيئية (molecular polarity) تجعله غير متوافق كيميائياً مع الزيوت الهيدروكربونية، إذ تعتمد هذه الزيوت على مبدأ "المتشابهات تتحاكى" (like dissolves like) في إذابة البوليمرات، وبما أن البوليكلوروبرين قطبي والزيوت الهيدروكربونية غير قطبية، فإن الإذابة لا تحدث فعلياً. هذا يتوافق مع معيار اختبار مقاومة الزيوت IEC 60811-404، الذي يقيس معامل التضخم (swelling coefficient) للغلاف بعد غمره في زيوت معيارية.

مقاومة الأوزون والأشعة فوق البنفسجية

الأوزون (O₃) هو عدو خفي للمطاط التقليدي. يهاجم الروابط المزدوجة (C=C double bonds) في سلاسل البوليمر ويكسرها، محدثاً تشققات عميقة. البوليكلوروبرين، على خلاف المطاط الطبيعي (NR) ومطاط SBR، يحتوي على كثافة أقل من الروابط المزدوجة في سلسلته الرئيسية، مما يُعطيه مقاومة أوزون جوهرية دون الحاجة لإضافة مضادات الأوزون (antiozonants) بكميات كبيرة. اختبار المقاومة وفق ISO 1431-1 يُؤكد هذا الاستقرار.

أما مقاومة UV فتأتي من تضمين أسود الكربون (Carbon Black) في تركيبة الغلاف بنسب محددة. أسود الكربون يمتص فوتونات UV ويُحوّلها إلى حرارة منخفضة بدلاً من السماح لها بكسر الروابط البوليمرية. هذا المبدأ المُعتمد في صناعة الكابلات الخارجية يضمن ثبات الخصائص الميكانيكية على مدى سنوات التعرض الشمسي.

مقاومة الرطوبة والضباب الملحي

امتصاص الرطوبة (moisture absorption) في الأغلفة الكيميائية المقاومة يُقاس بنسبة زيادة الكتلة بعد غمر عينات في ماء مقطر لفترات ممتدة وفق IEC 60811-401. البوليكلوروبرين ومركبات LSZH المُستخدمة في هذا الكابل تُظهر معدلات امتصاص رطوبة منخفضة للغاية، مما يحافظ على خواص العزل الكهربائي وعدم إتاحة مسار للتيار عبر طبقات مُشبعة بالرطوبة — وهو خطر حقيقي في كابلات الموانئ غير المحمية بشكل مناسب.

الضباب الملحي يُضيف بُعداً إضافياً: أيونات كلوريد الصوديوم تُسرّع التآكل الكيميائي لأسطح المعادن المكشوفة وتزيد التوصيلية الكهربائية لأي رطوبة مُتجمّعة. الغلاف المتين يُشكّل حاجزاً معزولاً بين هذه الأيونات وأي أجزاء موصلة.

مقاومة التعب الحراري (Thermal Fatigue Resistance)

التبدل الحراري المتكرر يولّد إجهادات ميكانيكية في الغلاف بسبب اختلاف معاملات التمدد الحراري (CTE) بين طبقات الكابل المختلفة. مطاط HEPR المُستخدم في العزل الرئيسي يتمتع بمعامل تمدد حراري أكثر توافقاً مع النحاس مقارنة بـ PVC التقليدي، ما يُقلل من الإجهادات التفاضلية الحرارية (differential thermal stresses) على الحدود البينية بين الطبقات. نطاق التشغيل الحراري الواسع من -30°C تشغيلاً حتى +80°C، وحتى -40°C للتثبيت الثابت، يعكس هذا التصميم الحراري المدروس.

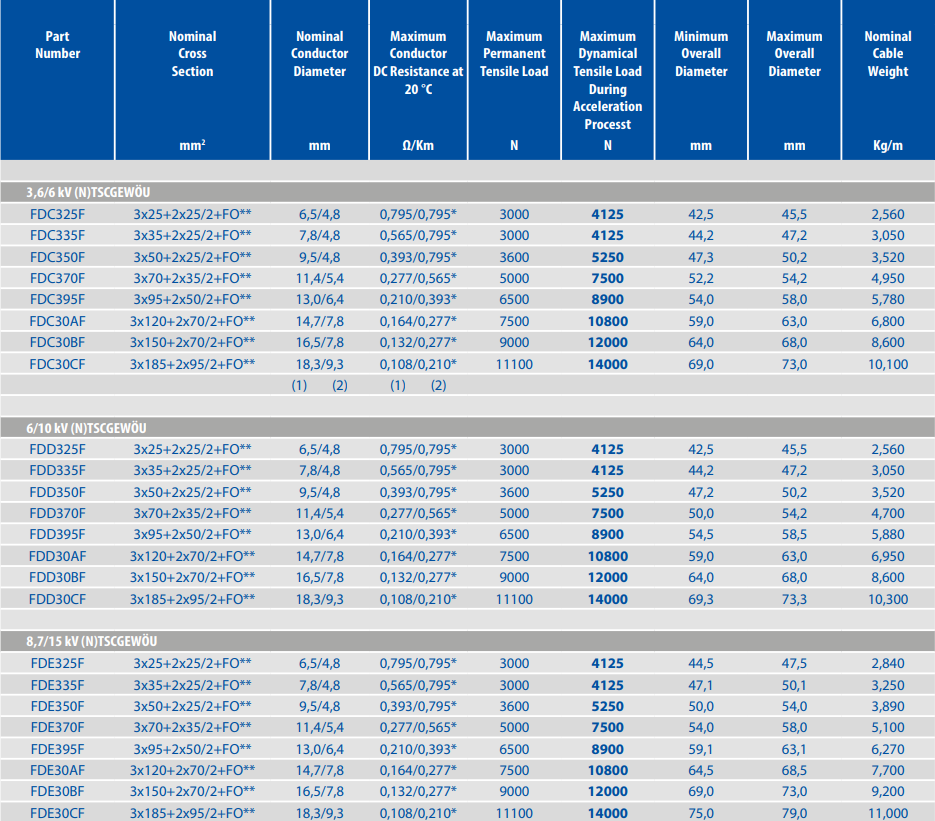

خامساً: المواصفات الفنية الرئيسية — الأرقام تتحدث

يتوفر كابل (N)TSCGEWÖU+LWL بأربعة مستويات جهد اسمي رئيسية هي 3.6/6 كيلوفولت و6/10 كيلوفولت و8.7/15 كيلوفولت و12/20 كيلوفولت، مع إمكانية توفير جهود أخرى بحسب متطلبات المشروع. أما على صعيد درجات الحرارة، فيعمل الكابل في التطبيقات الديناميكية ضمن نطاق يتراوح بين -30 درجة مئوية و+80 درجة مئوية، فيما يتسع هذا النطاق في حالات التثبيت الثابت ليصل إلى -40 درجة مئوية كحد أدنى مع الحفاظ على الحد الأعلى نفسه.

وفيما يخص نصف قطر الانحناء، يبلغ الحد الأدنى في وضع التثبيت الثابت ستة أضعاف القطر الخارجي للكابل، ويرتفع هذا الحد إلى اثني عشر ضعفاً في التطبيقات المرنة والديناميكية، وهو مؤشر مباشر على مدى تحمّل الكابل لحركة اللف المتكررة دون تلف هيكلي. وعلى صعيد سرعات التشغيل، يستوعب الكابل سرعات تصل إلى 300 متر في الدقيقة عند استخدامه في أنظمة اللف أحادي الحلزوني بالتغذية الطرفية، فيما تبلغ السرعة القصوى 200 متر في الدقيقة عند اعتماد التغذية المركزية.

يلتزم الموصل النحاسي بمعيار DIN VDE EN 60228 متجاوزاً متطلبات الفئة 5 من حيث درجة التجديل والمرونة، كما يستند الكابل في تصنيفه ومتطلبات أدائه إلى معيار VDE 0250 الجزء 813 والمعيار الأوروبي HD 620 S2. أما الألياف البصرية المدمجة فتتوفر بخيارين: أحادية الوضع بمواصفة 9/125 ميكرومتر للمسافات الطويلة وعروض النطاق الترددي العالية، أو متعددة الوضع بمواصفة 62.5/125 ميكرومتر للشبكات الداخلية وأنظمة التحكم على مسافات متوسطة.

سادساً: مميزات LSZH — الفرق الحاسم حين يشتعل الحريق

الغلاف LSZH (Low Smoke Zero Halogen) لا يعني فقط تصنيفاً بيئياً — بل هو أداء مُثبَت في سيناريوهات الحريق الحقيقية.

علم الهالوجين في الحرائق: عند احتراق الكابلات التقليدية المحتوية على PVC أو مطاط مُهلجَن، تنبعث غازات حامض الهيدروكلوريك (HCl) وحامض الهيدروبروميك (HBr). هذه الغازات تتفاعل مع بخار الماء مُشكّلةً أحماضاً قوية تُؤثّر على: الجهاز التنفسي للعاملين، تآكل المعدات والأجهزة الإلكترونية المجاورة، وصعوبة إخماد الحريق. كذلك يُنتج احتراق هذه المواد دخاناً كثيفاً يُضعف الرؤية ويعيق عمليات الإخلاء.

ما يُقدمه LSZH بدلاً من ذلك: عند الاشتعال، يُنتج دخاناً شفافاً إلى حد بعيد، وغازات احتراق ذات حموضة منخفضة جداً (معامل pH وفق IEC 60754-2 يبقى ضمن حدود آمنة)، ومقاومة لانتشار اللهب (flame retardance) وفق IEC 60332، مع الحفاظ على سلامة الدائرة لأطول فترة ممكنة خلال الحريق. هذه الخصائص تحديداً هي سبب إلزامية LSZH في المنشآت البحرية والأنفاق وأماكن التجمع الكبيرة.

والأهم: الغلاف LSZH في هذا الكابل يُحافظ على نفس الخصائص الميكانيكية للمقاومة للزيوت والتآكل والالتواء التي يتميز بها الغلاف المطاطي التقليدي، بدلاً من التضحية بالمتانة في سبيل السلامة من الحريق — وهو التوازن الهندسي الذي كثيراً ما يكون صعب التحقيق.

الخاتمة: الاختيار الصح لبيئة لا تقبل الخطأ

في الموانئ والمنشآت الصناعية الثقيلة، ليس الكابل مجرد سلك يحمل التيار — إنه الشريان الحيوي الذي يُحدد هامش الأمان والموثوقية التشغيلية للمنشأة بأكملها. كابل (N)TSCGEWÖU+LWL من Feichun لا يُقدّم مواصفة واحدة استثنائية، بل منظومة متكاملة من الخصائص المُصممة خصيصاً للتعامل مع أقسى ما تفرضه بيئات البحر والموانئ والرافعات: من الرطوبة الملحية والأشعة فوق البنفسجية، إلى الزيوت والمذيبات، والتعب الحراري، والإجهاد الميكانيكي المتكرر.

الامتثال لمعايير VDE 0250 وHD 620 S2 ليس مجرد ختم على الورق، بل هو تعهد بأداء قابل للقياس والتحقق في ظروف تشغيل حقيقية. والتوافق مع متطلبات LSZH يُضيف بُعداً أمنياً يتزايد اشتراطه في المناقصات والمشاريع الدولية على حد سواء.

لمعرفة مزيد من التفاصيل الفنية، الأبعاد المتاحة، أو الحصول على عرض سعر مُصمّم وفق احتياجات مشروعكم المحدد، نرحب بالتواصل المباشر مع فريق Feichun الهندسي، حيث تبدأ كل مناقشة بفهم التطبيق قبل تحديد المنتج.
