كابلات المناجم تحت الأرض في البيئات القاسية: دليل تقني شامل لكابلات النوع W المسطحة رباعية الأسلاك 600/2000 فولت

ما هو كابل النوع W المسطح رباعي الأسلاك في التعدين؟

كابل النوع W المسطح رباعي الأسلاك بمعدل جهد 600/2000 فولت هو كابل طاقة مصمم خصيصًا لتشغيل المعدات المتنقلة في المناجم تحت الأرض التي تعمل بالتيار المتردد. يتكون من أربعة موصلات نحاسية مرنة معزولة بمطاط الإيثيلين-بروبيلين، ومحاطة بغلاف خارجي مقوّى بالصب الحراري، مما يجعله قادرًا على الأداء المستمر في درجات حرارة تصل إلى 90 درجة مئوية وسط بيئات تتضمن الزيوت والرطوبة وقوى الصدم الميكانيكي المتكررة.

في عالم التعدين تحت الأرض، ليس الكابل مجرد موصل للتيار الكهربائي — إنه شريان الحياة للمعدات التي تحرك الطن بعد الطن من المعادن يوميًا. حين تتوقف آلة القطع أو مركبة النقل بسبب عطل في الكابل، تتوقف معها إنتاجية المنجم بأكمله. لهذا السبب يختلف تصميم كابلات التعدين اختلافًا جوهريًا عن الكابلات الصناعية التقليدية: فهي تواجه يوميًا ما قد لا تواجهه الكابلات الأخرى في سنوات.

هذا الدليل يستعرض البنية التقنية لهذه الكابلات من منظور علم المواد، ويشرح لماذا تتحمل الظروف القاسية التي تُفشل غيرها، مع أمثلة حقيقية من مناجم الذهب والنحاس والفحم حول العالم.

تحديات البيئة في المناجم تحت الأرض

الرطوبة المتراكمة وتسرب المياه الجوفية

لا يوجد منجم تحت الأرض جافٌّ تمامًا. في معظم المناجم، تتسرب المياه الجوفية عبر الكتل الصخرية باستمرار، وتُضخ أنظمة إخماد الغبار كميات كبيرة من الماء على جبهات العمل. في مناجم النيكل والنحاس في حوض سودبري بكندا — أحد أكثر البيئات الجيولوجية تحديًا في العالم — تحتوي المياه الجوفية على تركيزات عالية من كبريتات المعادن التي تُسرّع تآكل مواد العزل القياسية بشكل ملحوظ. الكابل الذي يصمد في سودبري يصمد في أي مكان.

الزيوت الهيدروليكية والسوائل الصناعية

تعمل المعدات الثقيلة تحت الأرض — من آلات الحفر وعربات النقل إلى الحفارات الهيدروليكية — بكميات كبيرة من الزيوت والسوائل الهيدروليكية. التسرب جزء لا مفر منه من دورة تشغيل هذه المعدات في ظروف الحمولة الثقيلة والضغط العالي. الكابل الذي يُمرر عبر منطقة تتجمع فيها بركة صغيرة من الزيت الهيدروليكي سيتعرض لهذه المادة لساعات أو أيام متواصلة. إذا كان الغلاف الخارجي أو مادة العزل قابلًا للتشرب بالزيت، تبدأ خصائصه الميكانيكية والكهربائية في التدهور من الداخل.

قوى الصدم الميكانيكي والسحق

حين تمر عجلة مركبة نقل وزنها عشرون طنًا أو أكثر فوق قطعة من الكابل، تتركز كل تلك القوة في مساحة ضيقة من سطح الكابل. يُعدّ هذا النوع من الإخفاق — المعروف بقطع الضغط أو Compression Cut — أحد أكثر أسباب تلف كابلات التعدين شيوعًا. الكابل الذي ينجو من هذا الحدث دون تلف جوهري يبقى في الخدمة؛ والكابل الذي لا ينجو يُوقف الإنتاج.

الحرارة التراكمية في الأنفاق العميقة

مع ازدياد عمق المنجم، ترتفع درجة الحرارة الطبيعية للصخر والهواء المحيط. في المناجم العميقة التي تتجاوز عمقها ألفي متر — كما هو الحال في بعض مناجم الذهب في جنوب أفريقيا — يمكن أن تتجاوز درجة حرارة الهواء المحيط خمسين درجة مئوية قبل أي تبريد صناعي. ترتفع درجة حرارة الموصل نفسه فوق ذلك بفعل التسخين الذاتي الناجم عن تمرير التيار. الكابل الذي لا يحتمل هذا التراكم الحراري يتعرض للتشقق والانهيار الإنساني المتسارع.

الغبار والجسيمات الكاشطة

في الجو المحيط بآلات القطع في مناجم الفحم، تصل تركيزات الغبار الناعم إلى مستويات قياسية. جسيمات الغبار الدقيقة تتغلغل في أي شقوق أو خدوش على سطح الغلاف الخارجي للكابل، وتُشكّل طبقة كاشطة تُسرّع تآكل السطح الداخلي للخدش مع كل حركة للكابل.

أسس علم المواد: لماذا تتحمل هذه الكابلات ما لا تتحمله غيرها؟

مطاط الإيثيلين-بروبيلين: علم وراء الاختيار

العزل بمطاط الإيثيلين-بروبيلين أو EPR ليس مجرد بديل للمطاط الطبيعي — إنه مادة هندسية صُممت استجابةً لمتطلبات محددة لم يكن المطاط التقليدي قادرًا على تلبيتها في تطبيقات الطاقة الكهربائية.

على المستوى الجزيئي، يتكون EPR من سلاسل بوليمرية متشابكة يُشكّل فيها الإيثيلين والبروبيلين البنية الأساسية. هذا التركيب الجزيئي يمنح المادة خاصيتين جوهريتين: أولًا، غياب الروابط المزدوجة في السلسلة الرئيسية للبوليمر، مما يجعلها مقاومة طبيعية للأكسدة والأوزون. ثانيًا، التوزيع غير المنتظم للمجموعات الجانبية يُعيق التبلور الجزيئي، مما يحافظ على المرونة حتى في درجات الحرارة المنخفضة جدًا.

المقاومة الكهربائية في وجود الرطوبة: EPR مادة غير قطبية بطبيعتها، مما يعني أنها لا تجذب جزيئات الماء ولا تمتصها بسهولة. حتى بعد الغمر المطول في الماء، تبقى قيمة الثابت العازل لمادة EPR مستقرة بشكل ملحوظ مقارنة بالمواد ذات الطبيعة القطبية مثل PVC. هذا الاستقرار يحافظ على سُمك العزل الكهربائي الفعّال بمرور الوقت في البيئات الرطبة.

تحمل درجات الحرارة المتطرفة: يحتفظ EPR بمرونته الميكانيكية في مدى حراري واسع يمتد من ما دون الصفر في المداخل القريبة من السطح في المناطق الباردة، حتى 90 درجة مئوية كحد تشغيل مستمر. هذا المدى يغطي كل ما يمكن أن تواجهه المعدات الكهربائية في المناجم تحت الأرض.

مقاومة الزيوت والمواد الكيميائية: بنية EPR غير القطبية تجعله مقاومًا للانتفاخ والتليين في حضور الزيوت الهيدروليكية والمواد التشحيمية والوقود الهيدروكربوني. حين يُغمر شريط من EPR في زيت هيدروليكي معياري لمدة طويلة، تكون نسبة تغيير حجمه والتغيّر في خواصه الميكانيكية أدنى بكثير مما تُسجله مواد عزل أخرى.

الغلاف الحراري المقسى: دفاع متعدد الطبقات

الغلاف الخارجي المصنوع من مادة الثيرموست المصلّب حراريًا يعمل وفق مبدأ التشابك الجزيئي Cross-linking. في أثناء عملية المعالجة الحرارية، تتشكل روابط تساهمية بين السلاسل البوليمرية المتجاورة، مما يحوّل المادة من شبكة غير مترابطة إلى بنية شبكية ثلاثية الأبعاد متماسكة.

هذا التحوّل البنيوي له نتائج عملية ملموسة:

أولًا، ارتفاع درجة حرارة التليين بشكل جذري. المادة غير المعالجة قد تبدأ في التليين عند 70-80 درجة مئوية، أما بعد التشابك الجزيئي فإنها تحافظ على صلابتها الميكانيكية حتى في درجات أعلى بكثير.

ثانيًا، مقاومة الزحف Creep Resistance. تحت ضغط مستمر — كما في حالة كابل مضغوط تحت وزن معدة ثقيلة — تميل المواد البوليمرية غير المتشابكة إلى التشوه الدائم التدريجي. البنية الشبكية تمنع هذا الزحف.

ثالثًا، مقاومة الانتفاخ الكيميائي. الروابط العرضية تُقيّد انفصال السلاسل وانتفاخها حين تتعرض للمذيبات أو الزيوت، مما يحافظ على الأبعاد الهندسية للغلاف.

الموصلات النحاسية المجدولة: هندسة المرونة

فلسفة تصميم الموصلات المرنة في كابلات التعدين تقوم على توزيع إجهاد الانحناء على آلاف الأسلاك الرفيعة بدلًا من تمركزه في موصل صلب واحد. الموصل المكون من مئات الأسلاك الرفيعة الملتوية في تراتب هرمي يمكنه الانحناء بزوايا حادة آلاف المرات دون أن تصل أي سلكة منه إلى حد الإجهاد المسبب للكسر.

الإضافة التي يوفرها تنصيع الأسلاك بالقصدير تتجاوز مجرد الحماية من التآكل. في بيئات التعدين حيث يتعرض الكابل لدرجات حرارة متفاوتة، يمنع الطلاء القصدير تكوّن طبقة أكسيد النحاس عالية المقاومة التي قد تُدهور أداء الوصلات والتوصيلات مع الوقت.

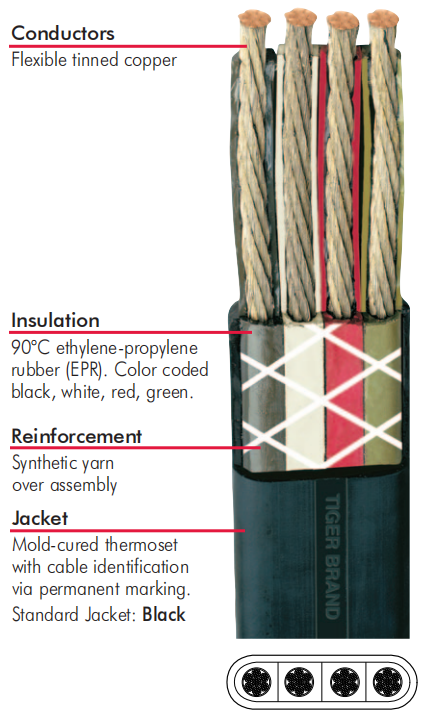

البنية الإنشائية: كيف يُبنى الكابل طبقة بطبقة

الشكل المسطح وفلسفته الهندسية

الشكل المسطح للكابل ليس قرارًا جماليًا — إنه استجابة مباشرة لتحديات بيئة التعدين. حين يرقد الكابل المسطح على أرضية المنجم، يُقدّم للعجلات المارة فوقه مساحة تلامس أوسع وارتفاعًا أقل مقارنة بالكابل الدائري ذي القطر المكافئ. قوة السحق التي تُولّدها العجلة تتوزع على مساحة أكبر بدلًا من أن تتمركز في نقطة واحدة.

هذا الفارق في توزيع الإجهاد يُترجم مباشرةً إلى أعمار تشغيلية أطول في مواضع العبور المتكررة.

التصميم الرباعي الأسلاك في دوائر التيار المتردد

الأسلاك الأربعة في هذا الكابل تؤدي وظائف محددة في الدوائر الكهربائية. ثلاثة موصلات تحمل التيار النشط وفق الترميز اللوني المعياري. الرابع — المعزول باللون الأخضر وفق معايير الصناعة — يُشكّل مسار التأريض العائد المنخفض المقاومة.

مسار التأريض هذا ليس مجرد متطلب تنظيمي — إنه العنصر الوظيفي الحاسم في أنظمة حماية أعطال الأرضي GFP المعتمدة في مناجم الفحم الأمريكية والكندية. سرعة استجابة الحماية تعتمد على مقاومة هذا المسار: مقاومة أدنى تعني استجابة أسرع وخطرًا أقل.

الطبقة التعزيزية من الخيوط الاصطناعية

بين موصلات الكابل المعزولة والغلاف الخارجي، تُطبّق طبقة من الخيوط الاصطناعية حول التجميع الكامل. هذه الطبقة تؤدي ثلاث وظائف متكاملة:

الأولى هيكلية: تُثبّت الموصلات في مواضعها الهندسية المحددة ضمن التجميع المسطح وتمنع هجرتها مع تكرار الانحناء.

الثانية حرارية وميكانيكية: تضيف طبقة عازلة إضافية بين حرارة الموصلات وضغوط الغلاف الخارجي.

الثالثة وقائية: إن تلف الغلاف الخارجي واخترقته قوة خارجية، توفر الطبقة الاصطناعية عائقًا إضافيًا قبل الوصول إلى العزل.

الأداء تحت ظروف التشغيل القاسية

مقاومة الزيوت: اختبار الواقع

عند تعرض الكابل لتسرب الزيت الهيدروليكي في بيئة التعدين، تبدأ سلسلة من التفاعلات على سطح الغلاف. المادة القادرة على التحمل تمر بثلاث مراحل: الامتصاص السطحي المحدود، الاستقرار عند حد انتفاخ ضئيل، ثم التوازن الكيميائي دون تدهور متواصل. أما المادة غير المقاومة، فتستمر في الامتصاص والانتفاخ حتى تضعف بنيتها الداخلية.

الفارق العملي واضح: كابل ذو غلاف عالي المقاومة للزيوت يمكن مسحه وإعادته إلى الخدمة بعد تعرضه لتسرب الزيت. الكابل المنتفخ والمتشقق يستوجب الاستبدال الفوري.

استقرار الأداء الكهربائي في البيئات الرطبة

أحد أكثر الظروف المختبرة قسوةً في تقييم كابلات التعدين هو الغمر المتقطع في المياه الجوفية المالحة أو المعدنية. في هذا الاختبار، يُغمر الكابل ويُجفف بصورة متكررة لمحاكاة دورات الرطوبة التي تحدث في مناجم تعمل بأنظمة ضخ المياه المتوقف عن العمل بين وردية وأخرى.

الكابلات المصنوعة بعزل EPR عالي الجودة تُظهر في هذا الاختبار ثبات قيمة عزل العازل Insulation Resistance عند مستويات مقبولة حتى بعد دورات طويلة. السبب الجذري هو الطابع الكاره للماء Hydrophobic لمادة EPR: جزيئات الماء لا تجد مواضع اتصال تفضيلية على سطح المادة، ولا تخترق البنية الداخلية بمعدلات تُسبّب تدهورًا ملحوظًا في المدى الزمني للاستخدام العملي.

تحمل التسخين المتكرر والتبريد

كابل يعمل في بيئة تتغير فيها درجات الحرارة بشكل يومي — دافئ عند التشغيل، بارد عند التوقف الليلي — يتعرض لدورات تمدد وانكماش متكررة. مواد العزل والغلاف ذات معاملات تمدد حراري مختلفة عن مادة الموصل النحاسي. إذا كانت هذه المواد غير قادرة على استيعاب هذا الفارق، تتشكل إجهادات داخلية تتراكم مع الوقت حتى تُسبّب تشققات دقيقة.

الخلط الدقيق لمكونات مادتي EPR والغلاف الحراري في كابلات التعدين عالية الجودة يُحسّب فيه معامل التمدد الحراري بعناية لتقليل الإجهادات البينية إلى حدودها الدنيا.

حالات تطبيق حقيقية من مناجم العالم

منجم غولدستريك للذهب — نيفادا، الولايات المتحدة

تعمل منجم غولدستريك في صحراء نيفادا في درجات حرارة تتطرف في الاتجاهين: صيف بالغ الحرارة يرفع درجة حرارة الهواء داخل الأنفاق السطحية، وشتاء بارد يُخفض درجة الحرارة في المداخل القريبة من السطح. المعدات الكهربائية المتنقلة في هذا المنجم — من حفارات الأنفاق إلى مركبات الشحن — تستخدم كابلات تعدين ذات عزل EPR نظرًا لقدرة هذه المادة على الحفاظ على مرونتها ومقاومتها الكهربائية في كلا الطرفين الحراريين. الكابلات ذات العزل بالـ PVC التي جُرِّبت في وقت سابق أظهرت تشققات سطحية متسارعة في أشهر الشتاء في المداخل المكشوفة.

مناجم المس الأبيض للنحاس — ولاية أريزونا، الولايات المتحدة

مناجم النحاس تحت الأرض في أريزونا تواجه تحدي الرطوبة الشديدة المصاحب لتدفقات المياه الجوفية الغنية بالمعادن. الكابلات المستخدمة في قسمي التحميل والنقل في هذه المناجم معرضة باستمرار للماء الحامض قليلًا الذي يتسرب من الطبقات الصخرية. تجارب الاستبدال الموثقة في تقارير صيانة هذه المناجم تُشير إلى أن الكابلات ذات الغلاف الحراري المصلّب تُسجل أعمارًا تشغيلية أطول بصورة ملحوظة مقارنة بالكابلات ذات الغلاف المبثوق البسيط في المواضع المعرضة لهذا النوع من المياه.

منجم كيد كريك للزنك والنحاس — أونتاريو، كندا

يُعدّ منجم كيد كريك في تيميسكامينغ بأونتاريو واحدًا من أعمق مناجم العالم، مع أقسام تشغيلية تتجاوز عمقها ثلاثة كيلومترات تحت السطح. في هذه الأعماق، تصل درجة الحرارة الطبيعية للصخر إلى مستويات تستوجب أنظمة تبريد ضخمة لإبقاء درجة حرارة هواء العمل ضمن الحدود الصحية. حتى مع هذا التبريد الصناعي، تعمل الكابلات في بيئة أكثر دفئًا بكثير من معظم التطبيقات الأخرى. تجارب المنجم الموثقة أثبتت أن الكابلات المصنفة بدرجة حرارة تشغيل مستمرة عند 90 درجة مئوية تحقق أعمارًا تشغيلية مناسبة في هذه البيئة، في حين تعاني الكابلات ذات التصنيفات الحرارية الأدنى من تراجع متسارع في خصائص العزل.

منجم أولمبيك دام للنحاس واليورانيوم — جنوب أستراليا

أوليمبيك دام هو أحد أضخم مواقع التعدين تحت الأرض في العالم، وتشغيل المعدات الكهربائية فيه يتم في ظل تحدٍّ مزدوج: رطوبة عالية في بعض أقسام المنجم، وزيوت هيدروليكية بكميات ضخمة تنشأ عن أسطول المركبات والمعدات الثقيلة. المهندسون الكهربائيون في هذا المنجم تعلموا من حوادث موثقة أن الكابلات ذات الغلاف المقاوم للزيوت تُحقق تقليصًا ملحوظًا في معدلات الاستبدال السنوية للكابلات في المناطق ذات التسرب الهيدروليكي العالي.

مناجم الملح تحت الأرض — كارلسباد، نيو مكسيكو، الولايات المتحدة

بيئة المناجم الملحية تُمثّل حالة متطرفة في اختبار متانة الكابلات. تركيزات الملح العالية في الهواء والرطوبة تُسرّع تآكل المعادن بصورة استثنائية، وتخترق أي نقطة ضعف في العزل بكفاءة عالية. الكابلات المستخدمة في منشأة تخزين النفايات النووية المعزولة WIPP في كارلسباد — وهي منشأة تحت الأرض تعمل في تكوينات ملحية — تواجه هذه التحديات بصورة يومية. وقد أكدت التجربة هناك أن الكابلات ذات البنية الكاملة من EPR والغلاف الحراري تُحقق أعمارًا تشغيلية مقبولة في هذه البيئة الاستثنائية.

مناجم بوكسيت والألومينيوم — الغابون، أفريقيا

في مناجم البوكسيت الاستوائية في الغابون وساحل العاج، تتضافر عوامل الحرارة والرطوبة معًا بأقصى قسوتهما الممكنة: درجات حرارة مرتفعة على مدار السنة، ورطوبة نسبية تقترب من الإشباع في أعماق المنجم، وأمطار غزيرة فوق السطح تُعظّم التسرب المائي. شركات التعدين العاملة في هذه المنطقة اضطرت إلى مراجعة مواصفات كابلاتها مرات عدة قبل الاستقرار على مواصفات ذات عزل EPR وغلاف ثيرموست مصلّب — الخيار الوحيد الذي أثبت قدرة على تحقيق أعمار تشغيلية اقتصادية في مثل هذه البيئة.

اعتبارات الاختيار في البيئات القاسية

تحديد مستوى التحدي البيئي

قبل اختيار مواصفة الكابل، يجب تصنيف بيئة التشغيل بشكل دقيق. البيئات المعتدلة — مناجم جافة نسبيًا ذات درجات حرارة مستقرة — تتسامح مع نطاق أوسع من المواصفات. البيئات القاسية — مناجم رطبة مع تسربات هيدروليكية عالية في أعماق كبيرة — تستوجب أقصى المواصفات المتاحة في كل مكون.

مطابقة مقاومة درجة الحرارة مع الحمل الفعلي

التصنيف الحراري للكابل يُحدد الحد الأقصى لتيار التشغيل المستمر. لكن في البيئات شديدة الحرارة، ينبغي تطبيق عوامل التصحيح المناسبة لدرجة الحرارة المحيطة لضمان بقاء درجة حرارة الموصل دون الحد المسموح به. هذا الحساب ليس ترفًا هندسيًا — إنه الضمانة الأساسية لعمر الكابل في البيئات الحارة.

تقييم خطر التعرض للزيوت والمواد الكيميائية

يجب مراجعة أنواع الزيوت والسوائل الكيميائية المستخدمة في المعدات القريبة من مسارات الكابل. ليست كل الزيوت متشابهة في قدرتها على التأثير على مواد الغلاف: بعض السوائل الهيدروليكية ذات القاعدة الجليكولية أقل خطرًا من الزيوت الهيدروكربونية المعدنية على مواد غلاف معينة. التحقق من بيانات الاختبار للموصّل مع الزيوت المحددة المستخدمة في الموقع يُعطي تقييمًا أدق.

دورات التشغيل والإجهاد الميكانيكي

المعدات التي تُحرك كابلاتها آلاف دورات الفك والطيّ يوميًا تفرض متطلبات ميكانيكية أعلى بكثير من المعدات شبه الثابتة. في حالات الاستخدام المكثف، يُبرر الاستثمار في كابلات ذات عدد أسلاك أعلى في الموصل وخلطات مطاط تُعطي مرونة أعلى حتى حين تفوق تكلفتها الأولية مثيلاتها الأبسط.

الأسئلة الشائعة حول كابلات التعدين في البيئات القاسية

ما الفرق بين غلاف CPE وغلاف TPU في كابلات التعدين؟ كلا المادتين مصممتان للبيئات الصناعية القاسية، لكنهما تتفاوتان في خصائصهما. الكلوروبولي ايثيلين CPE هو مادة ثيرموست تتميز بمقاومة ممتازة للأوزون والشيخوخة ومجموعة واسعة من المواد الكيميائية. البولي يوريثان الحراري TPU يُقدم مقاومة تآكل تفوق CPE بنحو خمسة أضعاف ومقاومة تمزق أعلى، لكن بوزن أقل. الاختيار بينهما يعتمد على التحدي السائد في الموقع: إذا كان السطح الكاشط هو المشكلة الرئيسية، TPU هو الخيار الأمثل. إذا كانت الشيخوخة الكيميائية وتنوع المواد الكيميائية هو التحدي، CPE قد يُناسب أفضل.

كيف يؤثر ارتفاع الملوحة في مياه التعدين على عمر الكابل؟ الماء الملحي يُسرّع تدهور الكابلات عبر آليتين: أولًا، زيادة التوصيلية الكهربائية للماء المحيط تُضخّم أي تيارات تسرب عبر عزل مُتلف جزئيًا، مما يُسرّع الانهيار الكهربائي. ثانيًا، الأيونات المعدنية تُشارك في تفاعلات كيميائية مع بعض مواد العزل والمعادن. كابلات EPR تُقدم أداءً أفضل في البيئات الملحية لأن معدل نفاذية الأيونات عبر المادة أدنى بكثير.

ما الحد الأدنى لدرجة الحرارة التي يتحملها الكابل دون تلف؟ في التطبيقات النموذجية لكابلات التعدين من النوع W، تحافظ مادة EPR على مرونتها القابلة للاستخدام حتى ما دون الصفر المئوي بدرجات. لكن في البيئات الشديدة البرودة كمناجم المناطق القطبية الشمالية أو الكنديّة في فصل الشتاء، تنتقل قيمة مرونة المادة بشكل تدريجي مع انخفاض الحرارة. في البيئات التي تنخفض فيها درجة الحرارة إلى ما دون عشرين تحت الصفر بشكل متكرر، يستوجب التعامل مع الكابلات في هذه الظروف حذرًا إضافيًا لتفادي الكسر الهش عند الانحناء.

هل يمكن إصلاح كابل تعدين تلف جزء من غلافه الخارجي؟ نعم، بشرط أن يكون التلف محدودًا بالغلاف الخارجي دون أن يمتد إلى طبقة العزل. إصلاح الكابل في هذه الحالة يشمل قطع القسم التالف واستبدال طوله بقطعة جديدة عبر وصلة معتمدة، أو استخدام مواد إصلاح خاصة مُعتمدة من الجهات التنظيمية. في الولايات المتحدة، تُحدد لوائح MSHA وفق 30 CFR متطلبات إصلاح كابلات التعدين بدقة. المبدأ العام هو أن كل إصلاح يجب أن يُعيد الكابل إلى معادل خصائص الكابل الأصلي في منطقة الإصلاح.

كيف يُحسب تدرج الحرارة على طول كابل متخزن جزء منه على بكرة والجزء الآخر ممدود؟ الجزء المُمدد على أرضية المنجم يتمتع بتبديد حراري طبيعي أفضل من الجزء الملفوف على البكرة. معايير ICEA S-75-381 تُحدد عوامل تصحيح بكرة صريحة تتراوح من 0.85 لطبقة واحدة إلى 0.35 لأربع طبقات. في الممارسة العملية، ينبغي تصميم منظومة التشغيل بحيث يبقى الجزء الملفوف على البكرة أثناء التشغيل بالحد الأدنى الممكن، مع التحقق من أن الجريان الكلي للتيار لا يتجاوز الحد المصحح لأقصى عدد طبقات متوقع في دورة التشغيل.

ما هي علامات التحذير المبكرة من تدهور الكابل قبل وقوع العطل؟ تشمل المؤشرات البصرية: شقوق دقيقة على سطح الغلاف تظهر بشكل خطوط متوازية مع محور الكابل تُشير إلى شيخوخة الغلاف، وتغيرات لونية أو انتفاخات موضعية تُشير إلى اختراق كيميائي. المؤشرات الكهربائية: انخفاض مقاومة العزل عن الحد الأدنى المحدد بالمعايير يستوجب سحب الكابل من الخدمة للفحص. الفحص الدوري وتوثيق القراءات بمرور الوقت يُتيح رصد الاتجاه التنازلي قبل وصوله إلى مستوى الخطر.

خلاصة: الكابل الصحيح للبيئة الصعيحة

البيئات القاسية في مناجم العالم — من أعماق جنوب أفريقيا إلى صحاري نيفادا، ومن الغابات الاستوائية في أفريقيا إلى البرودة القطبية في كندا — تفرض على كابلات التعدين متطلبات لا تُرى في أي تطبيق صناعي آخر. كابل النوع W المسطح رباعي الأسلاك بغلافه الحراري المصلّب وعزله بمطاط الإيثيلين-بروبيلين وموصلاته النحاسية المرنة المجدولة يُمثّل استجابة هندسية محسوبة لمجموع هذه التحديات.

الفهم العميق لعلم المواد وراء هذه المكونات — ولماذا تتفوق على بدائلها في البيئات الصعبة — هو ما يُمكّن المهندسين ومديري الصيانة من اتخاذ قرارات اختيار تُقلّل توقفات الإنتاج وتمتد بعمر الكابلات إلى أقصى ما تسمح به الظروف. الاستثمار في المواصفة الصحيحة من البداية دائمًا أقل تكلفة من الاستبدال المتكرر لكابل لم يُصمم لتحمل ما يواجهه فعلًا.

للمراجع التقنية المُستخدمة في هذا المقال: معيار ICEA S-75-381 / NEMA WC-58، وأنظمة MSHA وفق 30 CFR الجزء 75، ومعيار CSA C22.2 رقم 96 للتطبيقات الكندية، وتقارير ASTM B-172 و B-33 المتعلقة بمواصفات الموصلات النحاسية المرنة
