كابلات التعدين تحت الأرض: دليل تقني شامل للأنواع والمواصفات والصمود في البيئات القاسية

مقدمة: حين تصبح الكابلات خط الدفاع الأول في الأعماق

لا يوجد في عالم الصناعة بيئة أشد قسوةً على الأنظمة الكهربائية من باطن الأرض داخل منجم نشط. أنفاق ضيقة تمتلئ بالرطوبة والغبار الكثيف وجزيئات الصخر الكاشطة، وآليات ثقيلة تتحرك باستمرار فوق الكابلات وحولها، ودرجات حرارة تتأرجح بين برودة قطاعات التهوية وسخونة المحركات المتراكمة. في هذا العالم، إخفاق كابل واحد لا يعني توقف مضخة أو ماكينة فحسب، بل قد يعني توقف الإنتاج بأكمله، أو ما هو أشد وطأةً: حادثة سلامة خطيرة تطال أرواح العمال.

في منطقة الشرق الأوسط تحديداً، تزداد التحديات تعقيداً. فبالإضافة إلى متطلبات التعدين الاعتيادية، تواجه المناجم درجات حرارة محيطة مرتفعة تتجاوز 50°C في بعض القطاعات العميقة، وتشكيلات صخرية بالغة الكشط كالحجر الجيري والحجر الرملي الكوارتزي وخامات المعادن الصلبة، فضلاً عن بيئات ملحية في المناطق الساحلية تُسرّع تآكل المواد العازلة التقليدية. هذه الواقعية الجغرافية تجعل اختيار الكابل المناسب قراراً مصيرياً لا مجرد قرار شراء روتيني.

هذا الدليل التقني موجَّه لمهندسي الكهرباء في قطاع التعدين، ومشرفي التشغيل، وفرق المشتريات التقنية في منطقة الشرق الأوسط وشمال أفريقيا. يتناول تفصيلياً أنواع الكابلات المتخصصة المصممة لبيئات التعدين الجوفي، وخصائص البناء الهندسي لكل نوع، ومعايير اختيار المادة الأنسب للبيئة الأقسى، إلى جانب حالات تطبيق حقيقية من مناجم المنطقة.

المعايير التقنية الرئيسية التي تحكم هذه الكابلات تشمل ICEA S-75-381/NEMA WC-58 وASTM B-172 وASTM B-33، إلى جانب معايير الجمعية الكندية للمعايير CSA C22.2 #96 للأسواق الدولية.

ما هي كابلات التعدين تحت الأرض؟

كابلات التعدين تحت الأرض هي كابلات قوى ثقيلة الاستخدام مصممة خصيصاً لتزويد المعدات المتنقلة والبنية التحتية الثابتة في بيئات التعدين السطحي والجوفي بالطاقة الكهربائية. تُبنى من موصلات نحاسية مرنة مطلية بالقصدير، وعزل مطاطي من نوع EPR مقاوم لدرجات الحرارة حتى 90°C، وأغلفة خارجية مُعالجة حرارياً أو ثيرموبلاستيكية، لتلبية اشتراطات صارمة لمقاومة اللهب والمرونة وتحمّل الرطوبة والصمود أمام القوى الميكانيكية الشديدة.

على خلاف الكابلات الصناعية الاعتيادية، تستوفي كابلات التعدين في آنٍ واحد متطلبات متعددة: مقاومة اللهب في البيئات القابلة للاشتعال، والمرونة في درجات الحرارة المنخفضة، ومقاومة التآكل الكاشط والصدمات الميكانيكية، وتحمّل الغمر الجزئي في الماء، وتضمين موصلات تأريض وموصلات تحقق التأريض لحماية الأفراد.

تُصنَّف هذه الكابلات وفق ثلاثة محاور رئيسية: الشكل الهندسي (مسطح أو دائري)، والجهد الاسمي (من 600V إلى 35kV)، وتكوين الموصلات ومستوى الحماية بالتدريع والتأريض.

لماذا تختلف بيئة التعدين في الشرق الأوسط عن سائر مناطق العالم؟

تعدين المعادن في منطقة الشرق الأوسط يمتلك خصوصية بيئية تجعل متطلبات الكابلات أكثر صرامة مما تفرضه المعايير المرجعية الأمريكية أو الكندية. ثلاثة عوامل جوهرية تُعيد رسم معادلة الاختيار:

الحرارة المحيطة الشديدة. معظم المعايير الدولية تُحدد قيم القدرة الاستيعابية عند درجة حرارة محيطة قياسية 40°C. غير أن مناجم منطقة الخليج وسلطنة عُمان والأردن ترى في فصل الصيف درجات حرارة في الأنفاق تتراوح بين 45°C و55°C أو أعلى في قطاعات التعدين العميقة. هذا يعني وجوب تطبيق معاملات تصحيح إلزامية لتفادي سخونة الموصلات وتدهور العزل.

التشكيلات الصخرية الكاشطة بشدة. الجيولوجيا العربية — من الحجر الجيري الدولوميتي في سلطنة عُمان إلى الجرانيت والبازلت في الدرع العربي بالمملكة العربية السعودية والأردن — تولّد سطوح كشط لا ترحم للكابلات. الكابلات ذات الأغلفة الاعتيادية تُمزَّق في أسابيع قليلة في هذه البيئات، مما يُحوّل اختيار مادة الغلاف من قرار اقتصادي بسيط إلى قرار سلامة تشغيلية.

الرطوبة الملحية والبيئات الكيميائية العدوانية. مناجم قريبة من السواحل — كمشاريع تعدين الفوسفات الأردنية أو مناجم الكروم العُمانية الساحلية — تتعرض لرذاذ ملحي يتسلل إلى الأنفاق، مما يفرض متطلبات إضافية على مقاومة العوامل الكيميائية لمادتَي الغلاف والعزل.

فهم هذه الخصوصية الإقليمية هو نقطة الانطلاق الصحيحة لأي قرار تقني في مجال كابلات التعدين.

التصنيف الوظيفي لكابلات التعدين تحت الأرض

تنقسم كابلات التعدين تحت الأرض إلى أربع فئات وظيفية رئيسية، كل منها مصمم لبيئة تشغيلية وتطبيق محدد:

الكابلات المسطحة الزاحفة (600V–2kV) مخصصة للمعدات العاملة على سطح الأنفاق التي تتحرك في مسارات خطية منتظمة، كعربات النقل وآلات الحفر والقطع والتحميل. يمنع شكلها المسطح الانتشاء والسحق خلف عجلات المعدات.

الكابلات الدائرية الزاحفة (2kV–5kV) مصممة للمعدات المتنقلة التي تتحرك في اتجاهات متعددة وتحتاج إلى مرونة التفافية عالية، كحفارات الاستمرارية وعربات النقل التيار المتردد والحفارات الدوارة والمضخات.

كابلات الجدار الطويل (2kV & 5kV) فئة متخصصة من الكابلات الدائرية المدرّعة، مُهندَسة خصيصاً للمتطلبات الكهربائية المعقدة لأنظمة القواطع في تعدين الجدار الطويل، حيث يجب أن يحمل الكابل الواحد موصلات طاقة مدرّعة وموصلات تحكم وتأريض وتحقق التأريض في آنٍ واحد.

كابلات التغذية الرئيسية (5kV–35kV) هي الكابلات عالية الجهد التي تشكّل العمود الفقري لشبكة توزيع الطاقة الكهربائية تحت الأرض، تربط محطات الفرعية السطحية بمراكز التوزيع داخل المنجم.

الكابلات المسطحة الزاحفة: الأنواع والبناء الهندسي والتطبيقات (600V–2000V)

المنطق الهندسي للشكل المسطح

أثناء حركة المعدة، يرقد الكابل مسطحاً خلفها على أرضية النفق، مما يُقلص احتمال أن تدوسه العجلات أو تسحقه الجنازير. هذا التصميم يجعله مثالياً للمعدات التي تتحرك ذهاباً وإياباً على مسارات ثابتة في أنفاق ذات ارتفاع منخفض.

الخصائص البنائية المشتركة في جميع أنواع الكابلات المسطحة تشمل: موصلات نحاسية مرنة مطلية بالقصدير لتحقيق أقصى قدر من التوصيلية ومقاومة التآكل الكيميائي، وعزل من مطاط EPR بتقدير 90°C، وطبقات تعزيز من الخيوط الصناعية تتحمل الإجهاد الميكانيكي المتكرر، وغلاف خارجي مُعالج حرارياً يُشكّل تجميعاً مقاوماً للرطوبة.

التنوع في أنواع الكابلات المسطحة

الكابل المسطح ثنائي الموصل (Type W Flat 2/C، 2kV) هو أبسط أنواع الكابلات المسطحة، مخصص لمعدات التيار المستمر DC دون متطلبات تأريض منفصل. يستوفي معيار ICEA S-75-381/NEMA WC-58 وASTM B-172 وB-33.

الكابل المسطح رباعي الموصل (Type W Flat 4/C، 2kV) مصمم لمعدات التيار المتردد AC، يضم أربعة موصلات مرمّزة بالألوان (أسود، أبيض، أحمر، أخضر) لاستيعاب متطلبات الطاقة الثلاثية الأوجه لعربات التيار المتردد والحفارات والقواطع وآلات التحميل.

الكابل المسطح G مع موصل التأريض (Type G Flat 2/C، 2000V) يُضيف موصل تأريض من النحاس المرن المطلي بالقصدير ذا التسوية أحادية الاتجاه. هذا الموصل يوفر مسار تأريض منخفض المقاومة لهياكل المعدات. المقاطع المتاحة من 6 AWG إلى 2/0 AWG في موصلات القوى.

الكابل المسطح G-GC مع موصلَي التأريض وتحقق التأريض (Type G-GC Flat 3/C، 2000V) هو أعلى مستوى في التخصيص ضمن الكابلات المسطحة. يحتوي على موصل التأريض (غلاف أخضر) وموصل تحقق التأريض (عزل أصفر)، مما يُتيح المراقبة الإلكترونية المستمرة لنزاهة دائرة التأريض أثناء التشغيل. إذا انقطع موصل التأريض الرئيسي، يكتشف نظام الترحيل الخسارة ويقطع التغذية فوراً. الحد الأدنى لقطر موصل التحقق هو #8 AWG.

الكابل المسطح SHD المدرّع (Type SHD Flat 3/C، 2000V) هو الكابل المسطح الأعلى مواصفةً، مصمم للحفارات المستمرة التي تتطلب تدريعاً معدنياً فوق كل موصل طاقة منفرد. التدريع من نحاس القصدير والضفيرة النسيجية فوق مركّب شبه موصل يُوفّر حمايةً متفوقة ضد الجهود المستحثة. الغلاف الخارجي نيوبرين أسود فائق الثقل.

الكابلات الدائرية الزاحفة: التصميم والخصائص والاختيار الأمثل (2kV–5kV)

لماذا الشكل الدائري في المعدات المتنقلة؟

حين تتحرك حفارة استمرارية أو مضخة عميقة في اتجاهات متعددة، تنتج قوى التواء تتوزع حول محيط الكابل الدائري بالتساوي. هذا التوزيع المنتظم يمنع التركز الإجهادي الذي يؤدي إلى التشقق والكسر الداخلي في الكابلات المسطحة تحت نفس الظروف. النطاق القطري يمتد حتى 500 kcmil لتغطية أكبر الحفارات في مناجم الشرق الأوسط.

أنواع الكابلات الدائرية ومواصفاتها التقنية

الكابل الدائري الأساسي (Type W Round، 3/C و4/C، 2kV) يُستخدم حيث لا تشترط الدائرة موصل تأريض مكشوف. الغلاف الخارجي من البولي إيثيلين المكلور المُعالج حرارياً CPE درجة ثقيلة الاستخدام، متاح بستة ألوان وخيارات خطوط ملونة تباينية للتمييز السريع بين الدوائر. يستوفي معيار CSA C22.2 #96.

الكابل الدائري G-GC بغلاف CPE (Type G-GC Round، 3/C، 2000V) هو الأكثر انتشاراً في تعدين المعادن الأساسية. يشمل موصلات التأريض وموصل تحقق التأريض ذا العزل الأصفر، وهو مُصنَّف للغمر في الماء الضحل — ميزة بالغة الأهمية في أنفاق تتراكم فيها مياه الترشيح من الطبقات الصخرية المحيطة.

الكابل الدائري G-GC بغلاف TPU (Type G-GC Round، 3/C، 2000V) نفس التكوين الكهربائي لإصدار CPE، لكن الغلاف الخارجي من البولي يوريثان الثيرموبلاستيكي TPU. يوفر خمسة أضعاف مقاومة التآكل وضعف مقاومة التمزق مقارنةً بـ CPE، بوزن أخف بنسبة 8%. متاح بألوان صلبة فقط دون خيارات الخطوط. هذا الإصدار هو الخيار الأمثل في تشكيلات الحجر الرملي الكوارتزي والجرانيت الشائعة في مناجم المعادن بالمنطقة العربية.

الكابل الدائري المدرّع بجهد 2kV مخصص للحفارات والناقلات والمضخات في دوائر لا تتجاوز 2,000 فولت حيث يُشترط التدريع المعدني والتأريض وتحقق التأريض معاً. يتميز بتدريع معدني من نحاس القصدير والضفيرة النايلون الملونة فوق طبقة شبه موصلة على كل موصل قوى منفرد. مُقيَّم للدفن المباشر والغمر في الماء الضحل. يستوفي تصنيف CSA TC-ER.

الكابل الدائري المدرّع بجهد 5kV مصمم لقواطع الجدار الطويل والحفارات المستمرة والأوناش الكبيرة والحفارات الدوارة في دوائر لا تتجاوز 5,000 فولت. متاح بغلاف برتقالي/أخضر لدوائر 2,300V في الحفارات المستمرة التي تتجاوز 2,000 فولت. يحمل شهادة CSA من النوع SHD-GC FT4 وموافقة RETIE للأسواق الدولية.

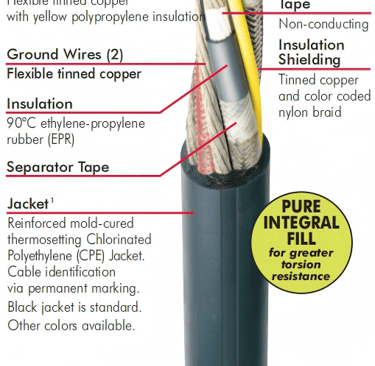

الحشو التكاملي النقي: السر الهندسي خلف طول العمر

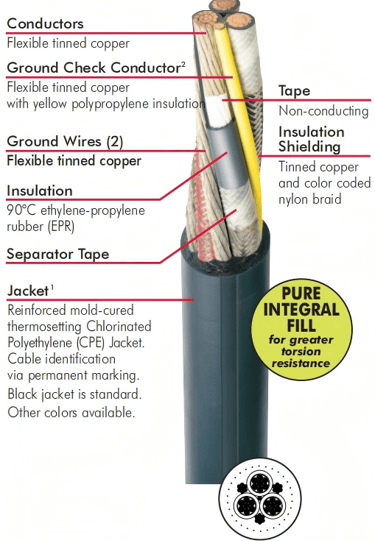

ميزة هندسية حاسمة في الكابلات الدائرية هي استخدام الحشو التكاملي النقي (Pure Integral Fill) داخل قلب الكابل. هذه المادة تملأ الفراغات بين الموصلات، مُلغيةً الجيوب الهوائية التي تنهار تحت الإجهاد الالتوائي. النتيجة تراجع حاد في ميل الكابل للتشقق أو تلف الموصلات الداخلية عند الالتواء — وهو نمط الفشل الأكثر شيوعاً في حفارات الاستمرارية التي قد تلتوي مئات المرات في كل دورة تشغيل. الكابلات ذات الحشو التكاملي تتفوق باستمرار على نظيراتها غير المحشوة في مناجم التعدين الصعبة.

كابلات الجدار الطويل: تصميم متكامل لبيئة التحدي الأقصى (2kV & 5kV)

التعقيد الكهربائي لأنظمة الجدار الطويل

قاطع الجدار الطويل هو الآلة الأكثر تعقيداً كهربائياً في التعدين تحت الأرض. يتحرك باستمرار عبر واجهة التعدين — التي قد تمتد لأكثر من 400 متر — بينما يتلقى عبر كابل تزحلق واحد ثلاثة مكونات متزامنة: تيار قوى ثلاثي الأوجه عالي الشدة، وإشارات تحكم متعددة للأنظمة الهيدروليكية والإلكترونية، ودوائر التأريض والسلامة. في الوقت ذاته، يتعرض الكابل لقوى السحق والسحب والالتواء الناتجة عن حركة الآلة المستمرة. لا يستطيع أي كابل دائري زاحف اعتيادي تلبية هذه المتطلبات مجتمعةً.

كابل القوى والتحكم والتأريض (SHD-PCG، 2kV & 5kV)

SHD-PCG هو الكابل الأساسي لقواطع الجدار الطويل حيث تُشترط ثلاثة موصلات قوى مدرّعة وثلاثة موصلات تحكم غير مدرّعة وموصل تأريض مركزي في كابل واحد.

مجموعة موصلات التحكم عبارة عن ثلاثة موصلات نحاسية مرنة معزولة بمطاط EPR، مرمّزة بالألوان (أسود وأبيض وأحمر)، ومغلّفة بغلاف ثيرموسيتي مستقل قبل جدلها مع موصلات القوى والموصل المركزي. هذا الهيكل الداخلي المُعبّأ مسبقاً يُبسّط عمليات الوصل الميداني ويُقلص فرص الأخطاء.

موصل التأريض الرئيسي موضوع في مركز الكابل — اختيار هندسي مقصود يوفر له أقصى حماية ميكانيكية، ويضمن بقاءه سليماً حتى في حال تضرر الغلاف الخارجي. متاح بجهدَين: 2kV بموصلات قوى من 2/0 إلى 4/0 AWG وقدرة استيعابية من 243A إلى 321A عند 40°C، و5kV يغطي من 2 AWG إلى 4/0 AWG.

كابل القوى والتحكم والتأريض مع تحقق التأريض (SHD-CGC، 2kV & 5kV)

SHD-CGC يُضيف موصل تحقق التأريض إلى تكوين SHD-PCG، مُتيحاً المراقبة الإلكترونية المستمرة لنزاهة دائرة التأريض الرئيسية خلال تشغيل القاطع. هذه الميزة بالغة الأهمية في بيئات الجدار الطويل عالية الخطورة، حيث عطل التأريض غير المكتشف قد يُفضي إلى إصابات بالغة.

موصل تحقق التأريض من النحاس المطلي بالقصدير بعزل أصفر (16 AWG) مصمم لتحمّل الثني الشديد المتكرر وأن يكون قابلاً للتمدد. يُوضع في مركز الكابل مع موصل التأريض الرئيسي. متاح بجهدَي 2kV و5kV لتعدد تطبيقات الجدار الطويل والحفارات والناقلات والمضخات.

كابل الإشارة للجدار الطويل (50V، غلاف TPU، 2–9 موصلات)

بعيداً عن دوائر القوى، تحتاج أنظمة الجدار الطويل إلى شبكة إشارات منفصلة للتحكم والمراقبة منخفضة الجهد. كابل الإشارة (50V) مرن بغلاف TPU، متاح من 2 إلى 9 موصلات بأقطار من 18 AWG إلى 10 AWG. تدريع كامل بالجديلة النحاسية متاح عند الطلب، وثمة إصدار مركّب مع ألياف بصرية لأمثل أداء لنقل البيانات في بيئات التعدين الذكي.

كابلات التغذية الرئيسية: العمود الفقري للشبكة الكهربائية تحت الأرض (5kV–35kV)

دور كابلات التغذية في الشبكة الكهربائية للمنجم

بينما توصّل كابلات التزحلق الطاقة إلى المعدات المتنقلة، تشكّل كابلات التغذية الرئيسية العمود الفقري لشبكة توزيع الطاقة تحت الأرض. تربط المحطات الفرعية السطحية أو المحولات الجوفية بمراكز التوزيع ومحطات القواطع وشبكات التوزيع المنتشرة على طول أنفاق المنجم.

هذه كابلات جهد عالٍ تعمل عند 5kV أو 8kV أو 15kV أو 25kV أو 35kV، وتصميمها يعكس هذا المستوى: جدران عزل سميكة، ودروع نصف موصلة على الشريط والعزل، وتدريع من شريط نحاسي مع ترميز الأوجه، وأغلفة خارجية مُصنَّفة للتركيب في قنوات مغلقة ومفتوحة والدفن المباشر في بيئات رطبة وجافة.

سلسلة MP-GC بغلاف EP/CPE — الإصدارات من 5kV إلى 35kV

سلسلة MP-GC (المنجمي — مؤرَّض مع تحقق التأريض) هي المعيار الصناعي لتوزيع الطاقة في المناجم. يشترك جميع أفراد هذه العائلة في فلسفة بناء موحدة: موصلات نحاسية، وعزل EPR أو XLP، ودرع شريطي نصف موصل، وطبقة عزل شبه موصلة تحت شريط نحاسي مع ترميز الأوجه، وأسلاك تأريض من النحاس المطلي، وموصل تحقق تأريض (نحاس سباعي الأسلاك بعزل أصفر)، وغلاف خارجي CPE أو PVC.

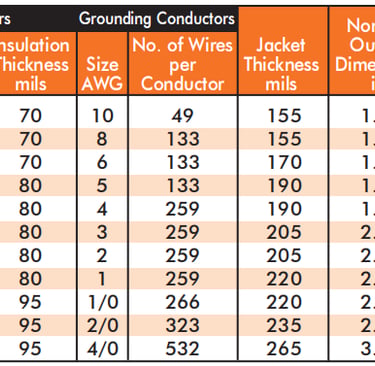

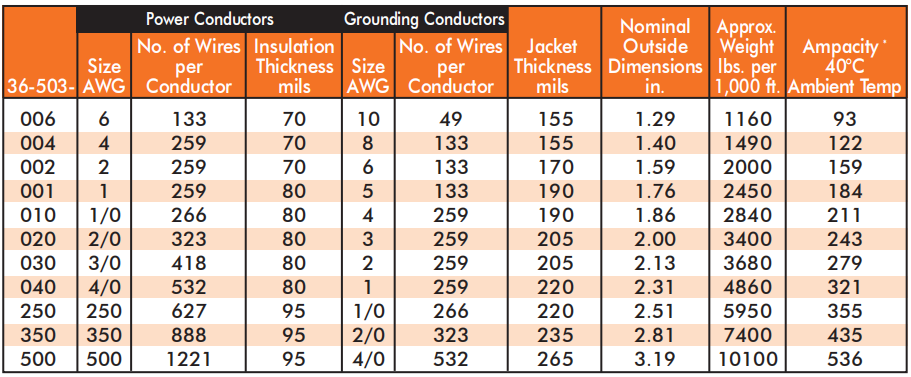

الإصدارات بغلاف EP/CPE من 5kV إلى 15kV تتوفر بموصلات قوى من 4 AWG حتى 500 kcmil، بقدرة استيعابية تتراوح من 122A (4 AWG) إلى 536A (500 kcmil) عند 40°C. تستوفي ICEA S-75-381 ومعيار CSA C22.2 #96.1. يمكن تعليق هذه الكابلات رأسياً باستخدام كابل حامل ووصلات ميكانيكية خاصة — ميزة جوهرية لأعمدة الآبار العمودية الشائعة في مناجم الشرق الأوسط.

إصدارات 25kV و35kV تُحدَّد بالأبعاد المترية وفق معايير CSA، ومتاحة بتكوينَي موصلا تأريض مع موصل تحقق، أو ثلاثة موصلات تأريض وفق متطلبات CSA.

سلسلة MP-GC بغلاف XLP/PVC وEPR/PVC (5kV–35kV)

لتطبيقات تُفضَّل فيها أغلفة PVC على CPE — كالأقنية والأنابيب حيث تختلف متطلبات المرونة — تتوفر إصدارات بعزل بولي إيثيلين متشابك (XLPE) أو EPR مع غلاف PVC. الإصدارات بغلاف EPR/PVC عند 25kV و35kV تستوفي متطلبات CSA C22.2 #96.1. موافقة RETIE متاحة على إصدارات مختارة للأسواق الدولية.

كابل الإضاءة تحت الأرض وكابل محرك التردد المتغير

كابل الإضاءة (110V، غلاف TPU، 2–9 موصلات) يُزوّد دوائر الإضاءة في أنفاق المنجم، مستخدماً عزل بولي أوليفين مقاوم للهب متشابك الروابط.

كابل محرك التردد المتغير VFD (2kV، مدرّع بجديلة وشريط) مخصص لأنظمة التحكم في محركات الناقلات والمراوح والمضخات الكبيرة. درعه المزدوج — جديلة نحاسية مع شريط ألومنيوم/بوليستر بتغطية 100% — يُعالج التوافقيات عالية التردد وظاهرة الموجة المنعكسة التي تُدمّر الكابلات الاعتيادية في دوائر VFD. العزل من EPDM بتقدير 90°C، ويشمل ثلاثة موصلات قوى وثلاثة موصلات تأريض خضراء وموصلات تحقق اختيارية.

أغلفة الكابلات في البيئات القاسية: CPE مقابل TPU

اختيار مادة الغلاف الخارجي للكابل هو أبرز قرارات الهندسة التقنية في مشاريع التعدين بالشرق الأوسط. الفارق بين المادتين الرئيسيتين ليس ترفاً في المواصفات، بل هو عامل محدد لعمر خدمة الكابل وتكلفته الفعلية على المدى البعيد.

البولي إيثيلين المكلور CPE: المعيار المُثبَت عالمياً

CPE هو الغلاف المعياري لغالبية كابلات التعدين الجوفي. يُقدّم مقاومةً ممتازة للتآكل الكاشط والرطوبة والزيوت والمواد الكيميائية واللهب. البناء المُعالج حرارياً يخلق رابطاً غير قابل للفصل بين طبقات الغلاف، ويقاوم التشوه تحت أحمال الضغط المعتادة في أنفاق التعدين. الحشو التكاملي لقلب الكابل يُقلل تلف الالتواء.

CPE متاح بستة ألوان (أسود كمعيار، وأزرق وأخضر وبرتقالي وأصفر وأحمر)، جميعها تُحافظ على نفس الخصائص الفيزيائية للنسخة السوداء القياسية، مما يُمكّن من تمييز الدوائر بصرياً بسهولة في ظروف الإضاءة المنخفضة داخل الأنفاق.

البولي يوريثان الثيرموبلاستيكي TPU: الخيار الأعلى للبيئات الأشد كشطاً

TPU هو الغلاف الممتاز للبيئات بالغة الكشط. مقارنةً بـ CPE يُقدّم خمسة أضعاف مقاومة التآكل الكاشط، وضعف مقاومة التمزق، بوزن أخف بنسبة 8% تقريباً. غلاف TPU متاح بألوان صلبة فحسب، دون خيارات الخطوط الملونة. في بيئة الشرق الأوسط — حيث الصخر الجراني الكوارتزي والحجر الجيري الصلد هما الأكثر شيوعاً في مناجم المعادن الأساسية — تُمثّل كابلات TPU الاستثمار الأكثر عائداً على المدى الطويل لكابلات الحفارات المستمرة.

الخطوط الملونة التباينية: العادية والعاكسة

في ظروف الرؤية المحدودة داخل الأنفاق، اللون وحده لا يكفي. الخطوط الملونة التباينية القياسية تُلحَم في غلاف CPE مُوجِدةً توليفات عالية الوضوح (أسود/أحمر، أزرق/أبيض، أصفر/أحمر، برتقالي/أخضر) تُيسّر تمييز الدوائر في أي إضاءة. خيار الخطوط العاكسة يُضيف طبقة انعكاس يكتشفها ضوء المصباح، مما يُقلص ظاهرة الدوس العرضي على الكابلات — أحد الأسباب الشائعة لتلفها في المناجم منخفضة الإضاءة. الخطوط العاكسة متاحة حصراً على الكابلات الدائرية ذات الغلاف CPE.

تجميعات الكابلات المُركَّبة مصنعياً (2kV–25kV)

لتطبيقات الجدار الطويل وكابلات التغذية الجهد العالي، تُلغي التجميعات المصنعية الحاجة إلى الوصل الميداني. تُبنى التجميعات وفق المواصفات الدقيقة — بما يشمل مخاريط التوتر والحشوات وبطاقات التعريف وتجميعات رأس القدرة حتى 25kV — وتصل جاهزة للتركيب. هذا النهج يُقلص وقت التحضير الميداني ويُلغي نقاط الفشل المرتبطة بالوصل، ويضمن تطرفات متسقة ومختبرة كهربائياً قبل الشحن.

المتطلبات الفنية الحرجة: القدرة الاستيعابية والتصحيح الحراري

معيار 90°C والقدرة الاستيعابية عند 40°C محيطي

جميع كابلات التعدين الزاحفة وكابلات التغذية مُقيَّمة بحد أقصى لدرجة حرارة الموصل المستمرة 90°C. القيم المنشورة للقدرة الاستيعابية مبنية على درجة حرارة محيطية مرجعية 40°C. عند الانحراف عن هذه الدرجة يجب تطبيق معاملات التصحيح: 1.26 عند 10°C، و1.18 عند 20°C، و1.10 عند 30°C، و1.00 عند 40°C (الأساس)، و0.90 عند 50°C.

تحذير خاص ببيئات الشرق الأوسط: درجات حرارة الأنفاق في مناجم الصيف العربي — خاصةً في قطاعات التعدين العميقة — يمكن أن تتخطى 50°C. في هذه الحالة يصبح معامل التصحيح 0.90 إلزامياً، أي تقليص القدرة الاستيعابية الاسمية بنسبة 10%. تجاهل هذا التصحيح يُسرّع تدهور العزل ويُقصّر عمر الكابل بشكل حاد.

معاملات التصحيح عند اللف على البكرات

الكابلات المتراكمة على بكرة لا تُفقد حرارتها بكفاءة وتستوجب تخفيض القدرة الاستيعابية وفق معيار ICEA S-75-381/NEMA WC-58: طبقة واحدة تستوجب مضاعفاً 0.85، وطبقتان 0.65، وثلاث طبقات 0.45، وأربع طبقات 0.35. تشغيل كابل بقدرة تتجاوز قيمته المصحَّحة يُدهور العزل ويتسبب في حرائق الكابلات في الحالات القصوى.

مقاومة اللهب والمعايير الدولية

جميع كابلات التعدين الجوفي يجب أن تستوفي اشتراطات مقاومة اللهب وفق ICEA S-75-381/NEMA WC-58. الامتثال الدولي يشمل معيار CSA C22.2 #96 (File 82346) لتقييمات اللهب FT1 وFT5 وفي بعض الحالات FT4 عند −50°C، وموافقة RETIE للأسواق الدولية وعدد من أسواق الشرق الأوسط.

حالات تطبيق حقيقية من مناجم الشرق الأوسط

الحالة الأولى: منجم الفوسفات الأردني — تحدي الكشط والرطوبة المزدوج

في أحد مناجم الفوسفات الكبرى في منطقة الأردن الأوسط، كانت الكابلات الزاحفة الدائرية بغلاف CPE تُستبدَل بمعدل يتجاوز مرة كل ثمانية أسابيع في القطاع الأعمق. التكلفة المباشرة لكل استبدال ناهزت 15,000 دولار أمريكي، بدون احتساب الإنتاج الضائع خلال فترات التوقف للصيانة.

التحليل الفني كشف عن سببَين رئيسيَّين: أولهما الحجر الرملي الكوارتزي المرافق لطبقات الفوسفات في هذا القطاع الذي يتمتع بمعامل كشط يفوق بمراحل ما تصمم له الكابلات المعيارية. وثانيهما الرطوبة العالية الناتجة عن مياه الترشيح من طبقات الحجر الجيري المحيطة التي سرّعت تقرح أسطح الغلاف المتشققة.

استُبدلت الكابلات بإصدار G-GC بغلاف TPU بنفس قطر الموصل. امتد معدل الاستبدال إلى 26 أسبوعاً — أكثر من ثلاثة أضعاف عمر النسخة القديمة. الوفر السنوي في تكاليف الكابلات وحدها تجاوز 60,000 دولار لكل حفارة، بحسب تقرير الأداء الذي أعدّه الفريق الهندسي للمنجم.

الحالة الثانية: مناجم الكروم في سلطنة عُمان — ترقية شبكة التغذية من 5kV إلى 15kV

منجم كروم في ولاية ضنك بمحافظة الظاهرة العُمانية كان يشهد نمواً في الإنتاج استدعى توسعة شبكة التوزيع الكهربائي تحت الأرض. كانت كابلات التغذية القائمة مُقيَّمة بـ 5kV، غير أن متطلبات مراكز التوزيع الجديدة على عمق 600 متر طالبت بجهد 15kV لتحقيق الكفاءة الاقتصادية المطلوبة وتقليص سقوط الجهد في الخطوط الطويلة.

اختار الفريق الهندسي كابلات التغذية الرئيسية ثلاثية الموصل بعزل EPR وغلاف CPE بجهد 15kV وموصلات 350 kcmil، مع تجميعات رأس قدرة مُركَّبة مصنعياً عند كل نقطة وصل. نظراً للمكوّن الرأسي في التمديد عبر بئر الوصول، جرى تعليق الكابلات باستخدام أسلاك حاملة ووصلات ميكانيكية خاصة للحيلولة دون الإجهاد الميكانيكي بفعل الجاذبية.

دُشّن الخط الجديد خلال نافذة صيانة مجدولة. خلال أول سنة تشغيل كاملة، لم يُسجَّل أي عطل كهربائي في منظومة التغذية الرئيسية، محققاً هدف توفر الشبكة المحدد في وثيقة المشروع، وهو ما ترجم إلى وفر ملموس في تكاليف التشغيل وتكاليف الطاقة الضائعة.

الحالة الثالثة: مشروع استخراج المعادن الأساسية في المملكة العربية السعودية — تحدي الحرارة والصخر البازلتي

في أحد مشاريع التعدين الجوفي لخامات المعادن الأساسية في منطقة عسير بالمملكة العربية السعودية، واجه الفريق الهندسي معادلة صعبة: درجات حرارة الأنفاق تتجاوز 48°C في قطاعات التعدين النشطة بسبب الضغط الجيوحراري، وحفارات مستمرة تشغّل دوائر بجهد 4,160 فولت، وتشكيلات بازلتية صلبة بالغة الكشط.

المواصفة المختارة كانت كابلات مدرّعة دائرية بجهد 5kV بغلاف CPE ثقيل الدرجة، مع تطبيق معامل تصحيح حراري 0.90 للدرجة 48°C وتعويضه برفع مقطع الموصل درجةً واحدة. اعتُمدت أيضاً إستراتيجية تبديل دورية مُسبَّقة — باستبدال الكابلات عند اقترابها من 80% من عمر الخدمة المُقدَّر، دون انتظار العطل — للحفاظ على استمرارية الإنتاج.

بعد 18 شهراً من التشغيل، انخفض معدل التوقفات الطارئة المرتبطة بالكابلات بنسبة 65% مقارنةً بالسنة السابقة التي اعتمدت كابلات بمواصفة أدنى، وهو ما ترجم إلى زيادة مباشرة في إنتاج المنجم تجاوزت 900 ساعة تعدين إضافية سنوياً.

لماذا تُحدث جودة الكابل فارقاً في تكلفة الطن المُعدَّن؟

التكلفة المباشرة لمتر الكابل تُمثّل جزءاً ضيقاً من التكلفة الحقيقية الإجمالية لامتلاكه. الاقتصاديات الحقيقية تحكمها: عمر خدمة الكابل، ومعدل الاستبدال، وتكلفة عمالة التركيب، والإنتاج الضائع خلال التوقفات، وعواقب السلامة عند إخفاق الكابل.

كابل يكلف 20% أكثر لكنه يعيش ثلاثة أضعاف يُقدّم تكلفةً أدنى بكثير لكل طن مُنتَج. في منجم ينتج 3,000 طن يومياً، حتى توقف طارئ واحد لاستبدال كابل يُكلّف في الغالب أكثر مما يوفره الفارق السعري بين كابل اقتصادي وكابل متميز.

وبعيداً عن الاقتصاد، يُؤثر أداء الكابل مباشرةً في سلامة الأفراد. أعطال التأريض وإخفاقات العزل والموصلات التالفة تُعرّض العمال لمخاطر الصدمة الكهربائية. في مناجم الفحم الجوفية، يُمثّل تأثير القوس الكهربائي خطر إشعال في بيئات الميثان وغبار الفحم.

الاستثمار في جودة الكابل والاختيار الصحيح والممارسات السليمة للتركيب والصيانة يُنتج دائماً أدنى تكلفة طويلة المدى لكل طن مع الحفاظ على معايير السلامة التي تحمي العمال تحت الأرض.

الأسئلة الشائعة — FAQ

ما الفرق بين الكابل المسطح والكابل الدائري في التعدين؟

الكابل المسطح مصمم للمعدات ذات الحركة الخطية المنتظمة (ذهاباً وإياباً) كعربات نقل الخام والحفارات المتنقلة في أنفاق ذات ارتفاع منخفض. يرقد الكابل مسطحاً على أرضية النفق مما يُقلص احتمال دوس العجلات عليه. الكابل الدائري مصمم للمعدات متعددة الاتجاهات كحفارات الاستمرارية والمضخات، حيث يوزع الشكل الدائري إجهاد الالتواء بانتظام على المحيط الكامل للكابل ويتيح نطاق مقاطع أوسع وصولاً إلى 500 kcmil.

ما الفرق بين كابلات G-GC وSHD-GC؟

كلاهما يحمل موصل تأريض رئيسي وموصل تحقق تأريض، لكن SHD-GC يُضيف تدريعاً معدنياً (نحاس القصدير مع ضفيرة نايلون فوق طبقة شبه موصلة) على كل موصل قوى منفرد. هذا التدريع يُوفّر حمايةً إضافية ضد الجهود المستحثة والتشويش الكهرومغناطيسي، ومطلوب في الدوائر عالية الجهد حتى 5kV. G-GC (2kV) بدون تدريع يُلائم الدوائر الأقل تعقيداً.

لماذا يُعدّ موصل تحقق التأريض ضرورياً في بيئات التعدين؟

موصل تحقق التأريض هو موصل صغير معزول يمتد بجانب موصلات القوى والتأريض الرئيسية، متصلاً بنظام ترحيل يراقب باستمرار نزاهة دائرة التأريض. إذا انقطع موصل التأريض الرئيسي — سواء بالتآكل أو الكسر الميكانيكي — يكتشف الترحيل فقدان الاستمرارية ويقطع الطاقة عن المعدة فوراً، مانعاً تعرّض العمال للصدمة الكهربائية. في بيئات التعدين الرطبة ذات التشكيلات الموصلة، هذا النظام خط الدفاع الأول لحماية الأرواح.

كيف أختار بين غلاف CPE وغلاف TPU في بيئة الشرق الأوسط؟

المعيار الحاسم هو درجة كشط التشكيل الصخري. في التشكيلات الرملية الطرية نسبياً والحجر الجيري المتوسط يكفي غلاف CPE القياسي ويتيح مرونة أكبر في التمييز اللوني. أما في التشكيلات الصلبة كالجرانيت والبازلت والحجر الرملي الكوارتزي — الشائعة في الدرع العربي ومناجم المعادن في عُمان — فإن غلاف TPU هو الخيار الاقتصادي الأمثل على المدى البعيد نظراً لمقاومته التآكلية الخمسة أضعاف التي تُطيل عمر الكابل وتُقلص تكاليف الاستبدال تقليصاً جوهرياً.

ما الجهد الاسمي الصحيح لكابلات التغذية في الشبكة الجوفية؟

يجب أن يساوي الجهد الاسمي للكابل أو يتجاوز الجهد التشغيلي الأقصى للدائرة. شبكات التوزيع الطويلة في المناجم الكبيرة — كالمناجم التي يتجاوز عمقها 500 متر أو يبلغ طول الخطوط فيها عدة كيلومترات — تستفيد تقنياً واقتصادياً من رفع الجهد إلى 15kV أو 25kV لتقليص سقوط الجهد وخسائر الطاقة. استشر مهندساً متخصصاً لتحديد الجهد والمقطع الأنسب بناءً على أحمال الشبكة ومسافاتها.

كيف أُطبّق معاملات التصحيح الحراري في مناجم الشرق الأوسط ذات الحرارة العالية؟

ابدأ بقيمة القدرة الاستيعابية المنشورة عند 40°C، ثم طبّق المعامل المناسب: 1.00 عند 40°C، و0.90 عند 50°C. إذا كانت درجة حرارة الأنفاق لديك 48°C، استخدم معاملاً مُقدَّراً بين 0.92 و0.94 بالتناسب. إذا كانت الكابلات مُلفَّة جزئياً على بكرات أثناء التشغيل، طبّق معامل البكرة (0.85 لطبقة واحدة، 0.65 لطبقتين) على القيمة المصحَّحة حرارياً. في البيئات الحارة، تقليل مقطع الموصل لتوفير التكلفة الأولية يُفضي حتماً إلى تدهور مبكر وتكاليف أعلى على المدى البعيد.

ما معدل الفحص الموصى به للكابلات في التعدين الجوفي؟

أفضل الممارسات الصناعية تستوجب فحصاً بصرياً للكابلات الزاحفة قبل كل وردية تشغيل، مع سحب الكابل من الخدمة فور اكتشاف أي تضرر في الغلاف أو موصلات مكشوفة أو وصلات تالفة. فحوصات دورية أعمق — تشمل قياس مقاومة العزل واختبار دائرة تحقق التأريض — يجب أن تُنفَّذ وفق جدول زمني محدد. في بيئات عالية الكشط كمناجم الشرق الأوسط بتشكيلاتها الصلبة، قد يكون الفحص اليومي ضرورةً تشغيلية.

هل يمكن استخدام الكابلات المُصنَّعة وفق المعايير الأمريكية في مشاريع الشرق الأوسط؟

نعم، بتحقق دقيق من التوافق التنظيمي. الكابلات المبنية على معيار ICEA S-75-381/NEMA WC-58 مُستخدَمة على نطاق واسع في مشاريع التعدين الدولية خارج أمريكا الشمالية. بعض هيئات التنظيم الإقليمية في دول الخليج والأردن تقبل هذه الكابلات بشرط توثيق الامتثال لمتطلبات مقاومة اللهب ومعايير الموصلات والعزل. للمشاريع التي تشترط موافقة CSA أو RETIE، تحقق مسبقاً من قوائم الكابلات المُعتمَدة ومن متطلبات الجهة التنظيمية في البلد المستهدف.

الخاتمة: الكابل الصحيح في البيئة القاسية يُغيّر معادلة الإنتاج

كابلات التعدين تحت الأرض ليست سلعة تُشترى بالسعر الأدنى، بل هي أنظمة هندسية للسلامة والإنتاج تُؤثر تأثيراً مباشراً في معدلات التوقفات وتكلفة الطن المُعدَّن وسلامة العمال. في بيئات الشرق الأوسط بتشكيلاتها الصخرية الكاشطة ودرجات حرارتها المرتفعة وتضاريسها الجيولوجية الخاصة، هذا الواقع أكثر حدةً مما تصفه المعايير الدولية القياسية.

فهم التمييزات الجوهرية بين الكابلات المسطحة (600V–2kV) والكابلات الدائرية (2kV–5kV) وكابلات الجدار الطويل (2kV & 5kV) وكابلات التغذية الرئيسية (5kV–35kV)، واستيعاب الفوارق الوظيفية بين أغلفة CPE وTPU، والتعامل الصارم مع معاملات التصحيح الحراري ومعاملات البكرة — كل ذلك يُمكّن المهندسين ومديري المناجم من اتخاذ قرارات تدوم طويلاً وتُحقق العائد المُستهدَف.

الكابل الصحيح المتوافق مع نوع المعدة والجهد وطبيعة الحركة وظروف البيئة يُقدّم على المدى الطويل تكلفةً أقل لكل طن وعمراً أطول وسلامةً أفضل لكل من يعمل في الأعماق.

للحصول على توصيات تطبيقية مخصصة أو تحديد المقطع المناسب للموصل أو مناقشة خصوصية بيئتك التعدينية، التشاور مع متخصص في كابلات التعدين قبل الشراء هو دائماً الاستثمار الأكثر فائدةً وعائداً.
