كابلات الطاقة المتنقلة الشديدة التحمل 5000 فولت من نوع SHD-GC 3/C بغلاف مُعالَج بالقوالب للتعدين في البيئات القاسية

مقدمة: حين تصبح البيئة القاسية هي الاختبار الحقيقي

يُعدّ التعدين تحت الأرض من أشد البيئات التشغيلية قسوةً على مستوى العالم، غير أن مناطق الشرق الأوسط وشمال أفريقيا تُضيف إلى هذه القسوة طبقاتٍ إضافية من التحدي: فدرجات حرارة الهواء المرتفعة في أعماق الجبال والتلال الصخرية، والمياه الجوفية عالية الملوحة الناجمة عن التركيبات الجيولوجية الخاصة بهذه المنطقة، والكميات الهائلة من الغبار الصخري الكاشط، فضلاً عن التوسع السريع في استخدام المعدات الكهربائية الكبيرة في قطاعي الفوسفات والبوتاس والمعادن الأساسية. في مثل هذه البيئات، لا يعني فشل الكابل مجرد توقف مؤقت عن الإنتاج — بل قد يعني خطراً حقيقياً يتهدد سلامة العاملين وخسائر اقتصادية فادحة تُقدَّر بعشرات الآلاف من الدولارات في اليوم الواحد.

كابل الطاقة المتنقل من نوع SHD-GC 3/C — المُصنَّف للعمل في دوائر كهربائية لا تتجاوز 5000 فولت، والمزوّد بغلاف خارجي مُعالَج حرارياً بالقوالب من مادة البولي إيثيلين الكلوري (CPE) — بات الخيار المُفضَّل لمشغّلي التعدين الذين يبحثون عن موثوقية لا تتنازل ولا تتراجع أمام ظروف العمل. في هذا المقال، نستعرض بعمق البنية الإنشائية لهذا الكابل، وتطبيقاته الميدانية، وأبرز مزاياه التشغيلية، مع نماذج حقيقية من مناجم المنطقة تُثبت قدرته على الصمود حيث تفشل غيره.

مقتطف Google المميز — ما هو كابل SHD-GC 3/C للتعدين بجهد 5000 فولت؟

كابل SHD-GC 3/C للتعدين بجهد 5000 فولت هو كابل طاقة متنقل شديد التحمل مُصمَّم خصيصاً للتطبيقات التعدينية تحت الأرض في الدوائر الكهربائية التي لا تتجاوز 5000 فولت. يرمز اختصار SHD-GC إلى "شديد التحمل مع درع ومدقق تأريض" (Shielded Heavy Duty with Ground Check). يتميز الكابل بموصلات نحاسية مرنة مُقصَّدة بطبقة القصدير، وعزل من مطاط الإيثيلين-البروبيلين (EPR) يتحمل حتى 90 درجة مئوية، ودرعاً معدنياً للعزل، وأسلاك تأريض متكاملة، وموصل مدقق تأريض ذو عزل أصفر اللون، وغلافاً خارجياً مقوّى من البولي إيثيلين الكلوري المُعالَج بالقوالب. يحمل الكابل موافقة MSHA ويتوافق مع معايير ICEA S-75-381/NEMA WC-58، وهو مناسب للعمل مع آلات الاستخراج الطولية (longwall shearers) وآلات الحفر المستمر والمعدات المتنقلة الثقيلة.

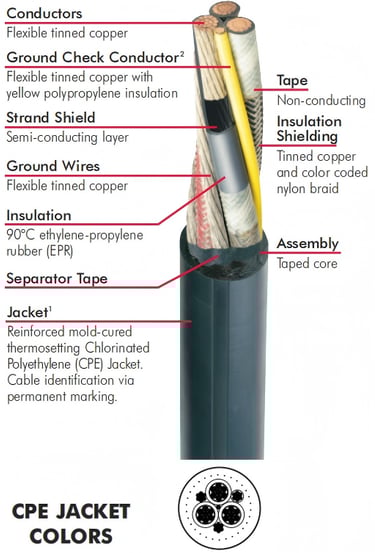

أولاً: البنية الإنشائية — الهندسة في خدمة الصمود

الموصلات النحاسية المرنة المُقصَّدة بالقصدير

تتألف موصلات الطاقة في هذا الكابل من مئات الأسلاك النحاسية الرفيعة المجدولة في تكوين متعدد الحزم، كل سلك منها مطلي بطبقة رقيقة من القصدير. هذا التصميم ليس مجرد خيار هندسي عشوائي؛ فالتقصير بالقصدير يوفر مقاومة عالية للتآكل الكيميائي في البيئات الرطبة وعالية الملوحة — وهي السمة المميزة لكثير من مناجم المنطقة، لا سيما تلك التي تُستخرج فيها الفوسفات والبوتاس في التكوينات الكلسية ذات المياه الجوفية المعدنية. أما الكثافة العالية لعدد الأسلاك، فتمنح الكابل مرونة استثنائية تجعله قادراً على تحمّل آلاف دورات الانحناء والامتداد خلال كل وردية عمل دون أن تتعب الأسلاك داخلياً وتنكسر.

منظومة الدرع المزدوج

تبدأ كل موصل طاقة بطبقة درع شبه موصلة (strand shield) تُوزّع الإجهاد الكهربائي بالتساوي حول محيط الموصل، مُلغيةً تركيز المجال الكهربي عند نقاط التلامس بين الأسلاك الفردية. فوق طبقة العزل، تأتي طبقة درع العزل المعدني المكوّنة من ضفيرة نحاسية مُقصَّدة مع ضفيرة نايلون ملوّنة لتعريف الطور. هذه المنظومة المزدوجة تُحقق ثلاثة أهداف جوهرية في آنٍ واحد: تحتجز المجال الكهربي داخل العزل، وتمنع الاقتران الكهربي بين الموصلات المتجاورة، وتوفر مسار عودة للتيار الخطأ بممانعة منخفضة تكفي لتشغيل أجهزة حماية الأرضي (ground fault relays) في الوقت المناسب.

عزل مطاط الإيثيلين-البروبيلين (EPR) بتصنيف 90°C

يُمثّل اختيار EPR مادةً عازلة قراراً هندسياً متعمداً وليس مجرد استيفاء لمتطلبات المواصفة. فمطاط EPR يحتفظ بخصائصه العازلة عبر نطاق واسع من درجات الحرارة، ويُظهر مقاومة متفوقة لامتصاص الرطوبة مقارنةً بمركبات البولي إيثيلين، ويبقى مرناً حتى في درجات الحرارة المنخفضة التي تُسجَّل في أعماق بعض المناجم ليلاً. تصنيف 90°C على المدى المستمر يضمن قدرة تحمّل تيار كافية حتى في الممرات ضعيفة التهوية، بينما تزداد سماكة العزل مع زيادة حجم الموصل لضمان متانة العزل الكهربي عند 5000 فولت عبر جميع المقاطع من 6 AWG حتى 500 kcmil.

أسلاك التأريض ودورها الحيوي في السلامة

تُكبَّل عدة أسلاك تأريض من النحاس المرن المُقصَّد بالقصدير حول الموصلات المعزولة، مُصمَّمة لنقل تيار الخطأ بكفاءة كافية لتشغيل أجهزة الحماية قبل أن يتعرض العزل للتلف الحراري. في مناجم الشرق الأوسط العاملة وفق اشتراطات السلامة الدولية، يُعدّ الحفاظ على سلامة أسلاك التأريض وانتظام مقاومتها اشتراطاً قانونياً لا مجرد توصية فنية.

موصل مدقق التأريض (Ground Check Conductor)

يُعدّ موصل مدقق التأريض — السلك النحاسي المرن ذو العزل الأصفر المميز — العنصر الأكثر أهمية من منظور السلامة في تصميم كابلات SHD-GC. يمتد هذا الموصل على طول الكابل بالكامل، مُمكِّناً من المراقبة المستمرة لسلامة دائرة التأريض أثناء التشغيل. تُقارن أنظمة الحماية بالتوصيلة الرائدة (pilot wire ground fault protection) مقاومة هذا الموصل مع قيمة مرجعية؛ فأي انقطاع أو خطأ في الوصلة أو تدهور في منظومة التأريض يُرصَد فوراً وتُقطع الدائرة الكهربية قبل أن يتحول الخطأ الأرضي إلى صعقة كهربائية أو قوس حرارى. في المعدات المتنقلة حيث قد يتعرض الكابل للتلف الميكانيكي دون علم المشغّل، يُشكّل هذا النظام خط الدفاع الأخير الفاصل بين حادث وكارثة.

الغلاف الخارجي المُعالَج بالقوالب من البولي إيثيلين الكلوري (CPE)

الغلاف الخارجي المُعالَج بالقوالب ليس مجرد طبقة تغليف — إنه منظومة هندسية متكاملة. على خلاف الغلاف المُبثَّق تقليدياً، تُعالَج غلافات CPE المُقوَّاة تحت ضغط وحرارة منضبطَين داخل قوالب دقيقة، مما ينتج عنه: توزيع منتظم لسماكة الجدار على طول الكابل بالكامل، والتحام لا تشوبه شائبة بين طبقتي الغلاف الداخلية والخارجية، وسطح خارجي كثيف أملس يقاوم الكشط والتلوث. يُستكمل التصميم بعملية بثق متعاقبة لطبقتين (tandem extrusion) تُنتج ترابطاً لا يمكن فصله بين الطبقتين — الغلاف لن يتقشر أو ينفصل حتى في ظل الإجهاد الميكانيكي الشديد. كما تتضمن الغلافات حشواً متكاملاً نقياً (pure integral fill) في فراغات التجميع الداخلي، مما يُلغي الفراغات الهوائية التي تُضعف مقاومة الكابل للالتواء.

ثانياً: التطبيقات الميدانية — أين يُبرز الكابل قدراته الحقيقية

آلات الاستخراج الطولية (Longwall Shearers)

تُعدّ آلة القطع الطولي من أشد المعدات التعدينية استهلاكاً للطاقة الكهربائية، إذ تسحب آلاف الكيلوواتات عبر كابل مُتَرَّل يتعرض باستمرار للسحب والضغط والرش بالمياه من أنظمة تكبيت الغبار. التصنيف عند 5000 فولت يُتيح لمشغّلي المناجم تغذية محركات القطع الكبيرة ضمن هوامش جهد آمنة، بينما يوفر الغلاف المُعالَج بالقوالب مقاومة كشط استثنائية تواجه قسوة بيئة الحجر الجيري والفوسفات.

آلات الحفر المستمر (Continuous Miners)

في مقاطع التعدين بغرف الأعمدة، تتبع آلة الحفر المستمر كابلها وهي تشق الصخر وتتراجع وتُعيد تموضعها — أحياناً عشرات المرات في الوردية الواحدة. يتعرض الكابل لانحناء مستمر، وسحب على أرضية المنجم، ولملامسة محتملة مع هياكل الآلة وأعمدة الدعم. تُلبّي كابلات SHD-GC بتصنيف 5000 فولت هذه المتطلبات مع توفير أسلاك التأريض ومدقق التأريض الضروريَّين لنظام الحماية.

المعدات المتنقلة الكبيرة: الحفارات والحفارات الدوارة والمضخات

في مناجم الشرق الأوسط حيث تُشغَّل مضخات طرد مركزي كبيرة لمعالجة مياه الصرف الجوفية الغنية بالأملاح، وحيث تُستخدم حفارات دوارة ضخمة لاستكشاف التكوينات المعدنية، تواجه الكابلات الكهربائية طيفاً من التحديات المتزامنة: التعرض لمحاليل الأملاح المعدنية، والاهتزاز الميكانيكي المستمر من الحفارات، والأشعة فوق البنفسجية عند الإنشآت السطحية. يُوفر كابل SHD-GC 3/C بجهد 5000 فولت الأداء الكهربائي اللازم مع المتانة الميكانيكية الكافية لخدمة هذه المعدات عبر دورات تشغيل طويلة.

التطبيقات تحت الماء وفي البيئات الرطبة جداً

يُلبّي الكابل اشتراطات الغمر في المياه الضحلة وفقاً لمعيار ICEA S-75-381 — وهو اعتبار تشغيلي بالغ الأهمية في مناجم يتدفق فيها الماء من سقف الصخرة باستمرار، أو تُشغَّل فيها مضخات التصريف في أحواض تملؤها مياه التعدين المالحة. مزيج عزل EPR منخفض امتصاص الرطوبة، ومنظومة الدرع المعدني، والغلاف الخارجي الكثيف يُشكّل حاجزاً موثوقاً يمنع الرطوبة من الوصول إلى القلب الكهربائي للكابل.

ثالثاً: نماذج من مناجم الشرق الأوسط — قصص نجاح من الميدان

النموذج الأول: منجم الفوسفات، المملكة العربية السعودية

في أحد مناجم الفوسفات في منطقة الحجاز، كانت كابلات الطاقة المتنقلة المستخدمة في تغذية آلات الحفر المستمر تُعاني من تدهور سريع في غلافها الخارجي لا يتجاوز ستة إلى ثمانية أسابيع من الخدمة. تحقيق المشكلة كشف عن سببَين متزامنَين: أولهما الطبيعة الكاشطة الشديدة لصخر الفوسفات الذي يحتوي على بلورات الكوارتز الصلبة، وثانيهما ارتفاع تركيز الكبريتات في المياه الجوفية المتسربة التي كانت تُهاجم تدريجياً مادة الغلاف التقليدية المستخدمة.

قرر فريق الهندسة الكهربائية في المنجم التحول إلى كابلات SHD-GC 3/C بجهد 5000 فولت ذات غلاف CPE شديد التحمل مع حشو متكامل للقلب. لم يقتصر التحسين على تحمّل الكشط فحسب؛ بل أثبت الغلاف الجديد مقاومة كيميائية أعلى بكثير لمحاليل الكبريتات. ارتفع متوسط عمر الكابل من سبعة أسابيع إلى أكثر من عشرين أسبوعاً — تحسّن بنسبة تتجاوز 180% — وانخفضت تكلفة الكابل لكل طن من الفوسفات المُنتَج بنسبة تزيد على 60%. صفقة الاستثمار في الكابل الأعلى مواصفةً استرجعت قيمتها في أقل من ثلاثة أشهر.

النموذج الثاني: منجم البوتاس، الأردن

تُمثّل مناجم البوتاس في وادي عربة واحدة من أشد بيئات التعدين عدائيةً للمواد الكهربائية في العالم. المحلول الملحي الغني (potash brine) الذي يتسرب باستمرار إلى أنفاق الاستخراج يحتوي على تركيزات عالية من كلوريد البوتاسيوم وكلوريد المغنيسيوم، وكلاهما يُسرّع تدهور المطاطات الاصطناعية التقليدية.

شهد أحد قطاعات الاستخراج في هذا المنجم معدل استبدال كابلات بلغ ثماني مرات في السنة لكل آلة حفر مستمرة — تكلفة مباشرة ضخمة، دون احتساب الخسارة التشغيلية المرتبطة بكل توقف. بعد تقييم موسّع لمختلف مواصفات الكابلات، اختار الفريق الهندسي تجربة نوعين: كابلات SHD-GC بغلاف CPE شديد التحمل بجهد 2000 فولت للآلات الأصغر، وكابلات SHD-GC بغلاف TPU (البولي يوريثان الحراري) بجهد 5000 فولت لآلات الاستخراج الطولية.

أجرى المنجم اختبارات غمر معملية في محلول البوتاس لمدة ستة أشهر على كلا النوعين. أثبت غلاف TPU تفوقاً واضحاً في الاحتفاظ بخواصه الميكانيكية بعد التعرض للمحلول الملحي. في الميدان، ارتفع متوسط عمر كابلات آلات الحفر المستمر من أقل من سبعة أسابيع إلى ما يزيد على دورتَي صيانة متتاليتَين دون استبدال — أي تراجع في عدد عمليات الاستبدال السنوية من ثماني مرات إلى ثلاث مرات، مع ما يترتب على ذلك من توفير في تكاليف الكابلات والعمالة ووقت التوقف.

النموذج الثالث: منجم النحاس، سلطنة عُمان

في أحد مناجم النحاس الجوفية في ولاية سمد الشأن بمحافظة شمال الشرقية في سلطنة عُمان، كانت الحفارات الكهربائية الدوارة المستخدمة في الاستكشاف العميق تستهلك كابلات طاقة بوتيرة مرتفعة ناجمة عن عاملَين: اهتزاز الحفارة الذي يُحدث إجهاداً تعبياً تراكمياً في الأسلاك الداخلية قرب مقبس الآلة، والرطوبة الشديدة الناجمة عن مياه الحفر التي كانت تُهاجم الوصلات غير المحمية بكفاءة.

حُدِّدت ثلاثة إجراءات مُدمجة كحل: أولها التحول إلى كابل SHD-GC 3/C بجهد 5000 فولت بعزل EPR المتميز بمرونته الفائقة في ظروف الرطوبة؛ وثانيها استخدام تجميعات كابلات مُجهَّزة من المصنع بمخاريط الإجهاد (stress cones) ووصلات جاهزة للتركيب، للقضاء على متغير التوصيل الميداني؛ وثالثها تركيب حاملات كابلات محسوبة هندسياً عند مقبس الآلة لتقليل نصف قطر الانحناء في المنطقة الأكثر تعرضاً للإجهاد. انخفضت معدلات فشل الكابل في هذا القطاع بنسبة تجاوزت 70% خلال الأشهر الستة الأولى من تطبيق هذه التحسينات.

النموذج الرابع: منجم الذهب والنحاس، المملكة العربية السعودية

في منطقة عير بمنطقة المدينة المنورة، يُشغَّل منجم للذهب والنحاس في تكوينات صخرية صعبة حيث تتجاوز درجات الحرارة في بعض الأنفاق العميقة 35 درجة مئوية بسبب التدفق الحراري الجيولوجي. هذا الارتفاع في درجة الحرارة يُقلّص قدرة تحمّل التيار (ampacity) للكابلات تقليصاً ملموساً، إذ تُضاف إليه حرارة الخسائر الأومية الناجمة عن التشغيل.

انطلق فريق الهندسة الكهربائية في المنجم من إعادة حساب أحمال التيار بتطبيق معاملات التصحيح الحرارية وفقاً لجداول ICEA S-75-381 للبيئات التي تتجاوز فيها درجة الحرارة المحيطة 40 درجة مئوية. أسفرت الحسابات عن ضرورة رفع مقطع الموصل درجة كاملة فوق الحد الأدنى المحسوب نظرياً، واستخدام كابلات SHD-GC مع غلاف CPE ملوّن للتمييز البصري السريع بين دوائر الجهد العالي وشبكات التوزيع. النتيجة: القضاء على حوادث ارتفاع درجة حرارة الكابلات التي كانت تُسبّب رحلات وقائية غير مجدولة تستنزف وقت الإنتاج.

رابعاً: مزايا الأداء — لماذا يتفوق هذا الكابل في البيئات القاسية

تقنية الغلاف المُعالَج بالقوالب: ليست مجرد تفصيل إنتاجي

الفرق بين الغلاف المُعالَج بالقوالب والغلاف المُبثَّق تقليدياً ليس مجرد فارق في الشكل، بل هو فارق في الجوهر. في عملية المعالجة بالقوالب، يُضغط الغلاف تحت حرارة وضغط مُتحكَّم بهما داخل قوالب دقيقة، مما يُنتج توزيعاً متجانساً للسماكة على طول الكابل بالكامل، وكثافة سطحية أعلى تقاوم الكشط بفعالية أكبر، وترابطاً عضوياً لا يمكن فصله بين طبقتَي الغلاف المبثوقَتَين في خطوة متتالية. الغلاف المُعالَج بالقوالب لن يتقشر ولن يتفصّل طبقاته حتى عند التعرض للإجهاد الميكانيكي الشديد الذي ينتج عن سحب الكابل عبر نقاط حادة في الصخر.

مرونة استثنائية لا تتراجع بالزمن

الجمع بين موصلات نحاسية مرنة عالية عدد الأسلاك، وعزل EPR المتميز بمرونته حتى في درجات الحرارة المنخفضة، وغلاف CPE المُصمَّم بخصائص مرونة مُحسَّنة، يُعطي كابل SHD-GC قدرة على الانحناء والاسترداد المتكررَين دون إجهاد تعبي داخلي. في التطبيقات الطولية حيث قد يتعرض الكابل لآلاف دورات الانحناء في الوردية الواحدة، هذه المرونة ليست مجرد راحة في التعامل — بل هي محدد أساسي لعمر خدمة الكابل.

مقاومة الرطوبة والتعرض الكيميائي

تُشكّل المياه الجوفية المعدنية في مناجم الشرق الأوسط تحدياً كيميائياً حقيقياً لمواد العزل والغلاف. عزل EPR يمتص كميات ضئيلة جداً من الرطوبة مقارنةً بمركبات البولي إيثيلين، مما يحافظ على مقاومة العزل عند مستويات عالية حتى بعد تعرض مطوّل للمياه. غلاف CPE بدوره يُقاوم طيفاً واسعاً من المواد الكيميائية الصناعية، بما في ذلك الزيوت والمذيبات ومحاليل الأملاح المعدنية.

نظام ألوان متكامل لتعزيز السلامة التشغيلية

في مناجم الشرق الأوسط حيث تعمل فرق متعددة من جنسيات مختلفة ولغات متباينة، يمكن أن يُسهم نظام تمييز كابلات بالألوان في الحد من مخاطر الخلط بين الدوائر الكهربائية في أثناء تغيير الورديات وعمليات الصيانة. تتوفر الكابلات بألوان خارجية متعددة — أسود (قياسي)، أزرق، أخضر، برتقالي، أصفر، أحمر — مما يُمكِّن المشغّلين من اعتماد اتفاقية تصنيف لونية تُخصص لكل نوع دائرة أو معدات كابلاً بلون محدد، مما يُقلّل من أخطاء الوصل وتوقف التشغيل غير المخطط له.

تقليل وقت التوقف وتحسين إنتاجية المنجم

التأثير التراكمي لما سبق يتجسّد في رقم واحد يفهمه كل مدير مناجم: مدة العمر الافتراضي للكابل. منجم يستبدل كابله مرتَين في الشهر بدلاً من أربع مرات يُعادل ذلك أربع ساعات إنتاج مُستعادة شهرياً من عمليات الاستبدال وحدها — دون احتساب الوقت الإضافي المُخصَّص لأعمال الصيانة المصاحبة لكل استبدال. الكابل الأعلى سعراً والأطول عمراً ليس تكلفة أعلى — إنه استثمار بعائد موثوق.

خامساً: اعتبارات الاختيار التقني في البيئات القاسية

تصنيف الجهد وتحديد مقطع الموصل

اختيار مقطع الموصل الصحيح يستلزم: حساب تيار الحمل الأقصى المستمر للمعدة، وتطبيق معاملات التصحيح الحرارية للبيئات التي تتجاوز فيها درجة الحرارة المحيطة 40 درجة مئوية، وتطبيق معاملات تصحيح اللفّ على البكرة إذا كان الكابل يعمل ملفوفاً جزئياً. معاملات تصحيح اللفّ وفق معيار ICEA مُحدّدة بوضوح: طبقة واحدة ملفوفة تُعامَل بمعامل 0.85، وطبقتان بمعامل 0.65، وثلاث طبقات بمعامل 0.45، وأربع طبقات بمعامل 0.35. تجاهل هذه المعاملات في بيئات درجة الحرارة المرتفعة وصف يُضاعف مخاطر الإخفاق الحراري.

اختيار مادة الغلاف: CPE أم TPU؟

الغلاف القياسي من CPE هو الخيار الملائم لأغلب بيئات التعدين. غير أن ثمة حالات تُبرر الانتقال إلى غلاف TPU (البولي يوريثان الحراري): عندما تكون الكشط التآكلي الشديد هو العامل الأول لفشل الكابل — كما في مناجم الصخر الصلب ذات الأرضيات الخشنة جداً — يُوفر TPU مقاومة تآكل تعادل خمسة أضعاف CPE، ومقاومة تمزق تعادل ضعفَيه، مع انخفاض في وزن الغلاف يصل إلى 8%. يُتاح غلاف TPU بألوان صمّاء فقط (بلا خطوط)، وسعره الأعلى عادةً ما يكون مبرراً عند التوثيق الميداني لكون التآكل هو سبب الفشل الأساسي.

التجميعات المُصنَّعة مسبقاً من المصنع

في المواقع النائية بالشرق الأوسط حيث يُمثّل تدريب العمال على توصيلات الجهد العالي الميدانية تحدياً لوجستياً، تُوفر تجميعات الكابلات المُصنَّعة مسبقاً من المصنع — مع مخاريط الإجهاد، وحشوات الوصلات، وموصلات القدم (pothead assemblies) — بديلاً يُلغي متغير جودة التوصيل الميداني. هذه التجميعات تُختبر كهربائياً قبل الشحن، وتصل جاهزةً للتركيب المباشر، مما يُقلّص وقت التجهيز ويُقضي على الأخطاء الشائعة في الوصلات الميدانية — وهي من أبرز أسباب الفشل المبكر للكابلات في المشاريع الجديدة.

إدارة ألوان الكابلات وتوثيق الدوائر

اعتماد نظام موثّق لتخصيص ألوان الكابلات لأنواع الدوائر والمعدات يُبسّط تحديد الأخطاء وتقليل مخاطر الخلط، لا سيما في مواقع تشغيل كبيرة يتعاقب فيها فرق متعددة. يوصى بتوثيق هذا النظام في خطة كهربائية مقروءة ومعتمدة من مشغّل المنجم، مع نشره في غرف مراقبة الطاقة ومحطات الدوائر الرئيسية.

سادساً: الخلاصة وأفضل الممارسات الميدانية

كابل الطاقة المتنقل SHD-GC 3/C بجهد 5000 فولت وغلاف مُعالَج بالقوالب ليس مجرد حل هندسي جيد في مختبر التصميم — إنه حل مُختبَر ومُثبَت في أشد بيئات التعدين قسوةً على وجه الأرض، من مناجم البوتاس الأردنية حيث تأكل المحاليل الملحية كل ما تصل إليه، إلى مناجم الذهب والنحاس في جبال الحجاز حيث تتحدى الحرارة والرطوبة معاً قدرات المواد الكهربائية التقليدية.

لتحقيق أقصى استفادة من هذا الكابل في الميدان، تُوصى ممارسات التشغيل الآتية:

التركيب والمناولة السليمة هي الخطوة الأولى على طريق العمر الافتراضي الكامل. تجنّب الانحناءات الحادة عند نقاط التوصيل، واستخدم حاملات الكابلات المُصنَّفة بشكل صحيح، واحرص على إبقاء الكابلات بعيدة عن مسارات حركة المعدات قدر الإمكان.

الفحص الدوري المنتظم — بصري ومُقاوَمة للعزل معاً — يُمكّن من اكتشاف الكابلات المتدهورة قبل وصولها إلى نقطة الفشل المفاجئ. كابل اجتاز حد المقاومة الأدنى بهامش ضيق ليس ما كان عليه حين كان جديداً؛ وإحلاله وفق جدول مدروس أفضل بكثير من الاستبدال الطارئ في منتصف الوردية.

جودة الوصلات والتوصيلات الميدانية تُحدد بشكل مباشر موثوقية الدائرة الكهربائية بأكملها. توصيلة ميدانية ضعيفة تُفسد عمر كابل ممتاز في أسابيع. استخدام التجميعات المُصنَّعة مسبقاً حيث أمكن، وتدريب العمال على تقنيات الوصل المعتمدة حيث كانت الوصلات الميدانية ضرورة لا مفر منها.

التوثيق والإدارة المؤسسية للكابلات — بما يشمل سجلات التركيب وتواريخ الاستبدال وبيانات فشل الكابلات المصنّفة حسب السبب — يُوفر البيانات اللازمة لتحسين مستمر في اختيار المواصفة وإدارة دورة حياة الكابل.

مشغّلو المناجم الذين يتعاملون مع الكابلات باعتبارها جزءاً من منظومة موثوقية المعدات لا مجرد مستهلكات تُشترى بأدنى سعر، يحققون باستمرار نتائج أفضل: توقف غير مخطط أقل، وتكلفة كابل لكل طن مُنتَج أدنى، ومستوى سلامة أعلى لعمالهم.

الأسئلة الشائعة — FAQ

س: ما المقصود بكابل SHD-GC 3/C بجهد 5000 فولت في التعدين؟

ج: كابل SHD-GC 3/C بجهد 5000 فولت هو كابل طاقة متنقل شديد التحمل مُصمَّم للدوائر الكهربائية التي لا تتجاوز 5000 فولت في تطبيقات التعدين تحت الأرض. يتضمن ثلاثة موصلات طاقة معزولة بـ EPR، ودرعاً معدنياً لكل موصل، وأسلاك تأريض مدمجة، وموصل مدقق تأريض للمراقبة المستمرة لسلامة دائرة التأريض، وغلافاً خارجياً من CPE أو TPU مُقاوماً للكشط والرطوبة.

س: لماذا يُفضَّل عزل EPR على XLPE في كابلات التعدين في الشرق الأوسط؟

ج: يُوفر EPR مرونة أعلى في ظروف درجات الحرارة المتباينة، ومقاومة أفضل لامتصاص الرطوبة، وخسائر عزل أدنى — مما يجعله الأمثل للكابلات المتنقلة التي تتعرض للانحناء المستمر والرطوبة في مناجم الشرق الأوسط. XLPE مثالي للكابلات الثابتة في البنية التحتية، لكن مرونته المنخفضة تجعله أقل ملاءمة للكابلات الزاحفة والمتنقلة.

س: كيف تؤثر درجة الحرارة المرتفعة في المناجم العميقة على اختيار مقطع الكابل؟

ج: كل ارتفاع في درجة الحرارة المحيطة فوق 40 درجة مئوية يستلزم تطبيق معامل تصحيح لتخفيض قدرة تحمّل التيار المُعلنة. عند 50 درجة مئوية مثلاً، يُضرب معامل التصحيح 0.90 في قيمة التيار المُعلنة — ما يعني ضرورة اختيار مقطع موصل أكبر للحفاظ على التيار المطلوب ضمن الحدود الآمنة. في مناجم الشرق الأوسط ذات الأعماق الكبيرة أو التدفق الحراري الجيولوجي المرتفع، هذه الحسابات ليست خياراً — إنها ضرورة هندسية.

س: ما وظيفة موصل مدقق التأريض في نظام الحماية الكهربائية؟

ج: يُشكّل موصل مدقق التأريض — السلك ذو العزل الأصفر — مسار مراقبة مستمرة لسلامة دائرة التأريض. يُقارن نظام الحماية بالتوصيلة الرائدة مقاومته مع قيمة مرجعية في الوقت الفعلي؛ أي انقطاع أو زيادة في المقاومة — سواء من تلف الكابل أو وصلة خاطئة — يُشغّل تلقائياً قاطع الحماية من الخطأ الأرضي ويُقطع الطاقة عن الدائرة قبل أن يتطور الخطأ إلى حادث صعق أو حريق.

س: هل كابل SHD-GC 3/C مناسب للعمل في مناجم تنتشر فيها الأبخرة الكيميائية والمياه المعدنية؟

ج: نعم، تصميم هذا الكابل يُعالج هذه التحديات تحديداً. مطاط EPR يقاوم الأكسدة والأوزون والرطوبة، وغلاف CPE يُقاوم طيفاً واسعاً من المواد الكيميائية الصناعية بما فيها الزيوت والمذيبات والمحاليل الملحية المعتدلة. للبيئات شديدة العدوانية الكيميائية، يُنصح بإجراء اختبارات تطابق معملية بين مادة الغلاف والمواد الكيميائية السائدة في الموقع قبل الاختيار النهائي.

س: ما الفرق العملي بين غلاف CPE وغلاف TPU في مناجم الشرق الأوسط؟

ج: الغلاف القياسي CPE هو الخيار الملائم لمعظم تطبيقات التعدين. غلاف TPU يُوفر مقاومة تآكل أعلى بخمسة أضعاف ومقاومة تمزق أعلى بمرتَين، مع انخفاض وزن الغلاف بنسبة تصل إلى 8% — مما يُقلّل الحمل على أنظمة إدارة الكابلات. في مناجم الفوسفات ذات الصخر الكاشط الشديد، أو مناجم البوتاس ذات المحاليل الملحية المركّزة، يُبرّر الأداء الأعلى لـ TPU سعره الأعلى بمرحلة عندما يكون التآكل هو سبب الفشل الموثّق.

س: هل يُمكن استخدام كابلات SHD-GC في حالات الغمر في المياه الضحلة؟

ج: نعم، كابل SHD-GC 3/C بجهد 5000 فولت مُصنَّف للغمر في المياه الضحلة وفق معيار ICEA S-75-381. الجمع بين عزل EPR منخفض امتصاص الرطوبة، والدرع المعدني، والغلاف الكثيف يُشكّل حاجزاً موثوقاً في ظروف المياه التي تُسجَّل في أحواض التصريف وأنفاق التعدين الرطبة.

س: ما مزايا التجميعات المُصنَّعة مسبقاً مقارنةً بالتوصيل الميداني في مشاريع التعدين في الشرق الأوسط؟

ج: التجميعات المُصنَّعة مسبقاً تُلغي المتغيرات الناجمة عن التوصيل الميداني — أبرز أسباب الفشل المبكر للكابلات في المشاريع الجديدة. تُختبر كهربائياً قبل الشحن، وتصل جاهزةً للتركيب المباشر، مما يُقلّص وقت التجهيز في الموقع ويُقلّل الحاجة إلى كوادر توصيل متخصصة في الجهد العالي الميداني — ميزة لوجستية مهمة في المواقع النائية بالشرق الأوسط.
