كابلات التحكم المرنة NSHTÖU-JZ للرافعات: المواصفات الفنية وتطبيقات لف الكابلات ذات التغذية النهائية

في بيئات المناولة المادية الثقيلة — من موانئ الحاويات الكبرى إلى المناجم المفتوحة والمصانع الضخمة — تمثّل كابلات التحكم المرنة الوصلة الحيوية التي تربط الطاقة بالحركة. ولعل أشد الاختبارات قسوةً على أي كابل هو تطبيق لف الكابلات ذات التغذية النهائية، حيث يُطوى الكابل ويُلفّ ويُمدّ مئات الآلاف من المرات على مدار عمره التشغيلي، وغالباً في ظروف بيئية صارمة تتراوح بين الحرارة الشديدة والبرودة القاسية، مع تعرض دائم للشد والالتواء الميكانيكي.

في هذا السياق تحديداً، ظهرت الحاجة الماسّة إلى كابل تحكم مرن ذي أبعاد مخفضة، مصمّم خصيصاً للفرش على الأرض في تطبيقات لف الكابلات ذات التغذية النهائية. وقد جاءت كابلات من نوع NSHTÖU-JZ و(N)SHTÖU-JZK لتملأ هذه الفجوة التقنية بكفاءة عالية، إذ تجمع بين الامتثال الكامل لمعيار VDE 0250 الجزء 814، والبنية الداخلية المتطورة التي تمنح الكابل مرونة استثنائية وعمراً تشغيلياً طويلاً.

ومن الجدير بالذكر أن النسخة المخفّضة للهالوجينات من هذه الكابلات، المعروفة بـ (N)SHTÖU-JZ، باتت الخيار المفضّل في المنشآت الحساسة كالأنفاق والموانئ المغلقة والبيئات التي تستلزم انخفاضاً ملحوظاً في انبعاثات الدخان والغازات السامة عند الاحتراق، مما يُعزز السلامة ويحدّ من المخاطر على الأرواح والمعدات.

المعايير القياسية والامتثال الفني: DIN VDE 0250 الجزء 814

لا يمكن الحديث عن كابل تحكم مرن للرافعات دون الإشارة إلى المعيار الألماني DIN VDE 0250 في جزئه الرابع عشر بعد الثمانمئة، الذي يُحدّد متطلبات الأداء الكهربي والميكانيكي والحراري لكابلات التحكم المطاطية الثقيلة المستخدمة في البيئات الصناعية القاسية. وتحظى كابلات NSHTÖU-JZ بالامتثال الكامل لهذا المعيار، مما يمنح المهندسين والمصممين الثقة الكاملة في استخدامها ضمن منظومات الرافعات المتحركة ذات المتطلبات الصارمة.

ويشترط هذا المعيار على وجه الخصوص أن تتحمل الكابلات جهد اختبار بالتيار المتردد يبلغ 2.5 كيلوفولت، في حين يبلغ الجهد المقنن للتشغيل 0.6/1 كيلوفولت، والجهد الأقصى للتيار المتردد 0.7/1.2 كيلوفولت. كما تُصنَّف الموصلات وفق متطلبات معيار VDE 0295 في الفئة الخامسة، وهي الفئة التي تضمن أعلى درجات المرونة للموصلات النحاسية، إذ تتكوّن من أسلاك نحاسية رفيعة متعددة تُتيح الانحناء المتكرر دون أن تُصاب بالتعب المعدني أو التشقق الذي يُفضي إلى الفشل الكهربي.

أما نسخة الدرجات الحرارية المنخفضة NSHTÖU-JZK المعروفة بـ Type K، فتنفرد بقدرتها على العمل في تطبيقات الحشو عند درجات حرارة محيطية تصل إلى سالب 40 درجة مئوية في التشغيل، وسالب 60 درجة مئوية في حالات التركيب الثابت. وهذه المواصفة بالغة الأهمية في بيئات الموانئ الشمالية أو المناجم الجبلية التي تشهد درجات صقيع شديدة خلال فصول الشتاء، حيث تفشل الكابلات التقليدية في الحفاظ على مرونتها وتتصلّب بصورة تُهدد سلامة المعدات وتُوقف العمليات في أشد اللحظات حاجةً إلى الاستمرارية.

ومن الناحية الرقابية، تخضع كابلات هذا النوع لاعتماد من جهات دولية مرموقة تشمل VDE الألمانية، ومختبرات Underwriters الأمريكية، وهيئة Lloyd's Register، وRINa الإيطالية، فضلاً عن شهادة التوافق الأوراسي وعلامة IMQ الإيطالية. وهذه المنظومة المتكاملة من الاعتمادات تُحقق القبول العالمي للكابل في الأسواق الأوروبية والأمريكية والآسيوية على حدٍّ سواء، وتُريح المشغّلين من عبء التحقق المستقل من مطابقة المنتج للمتطلبات المحلية والدولية.

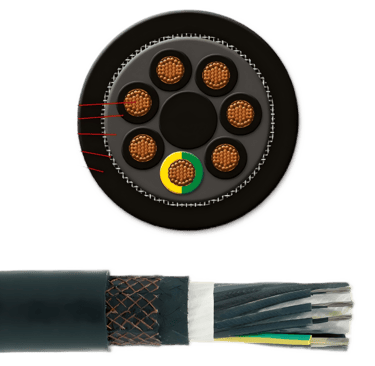

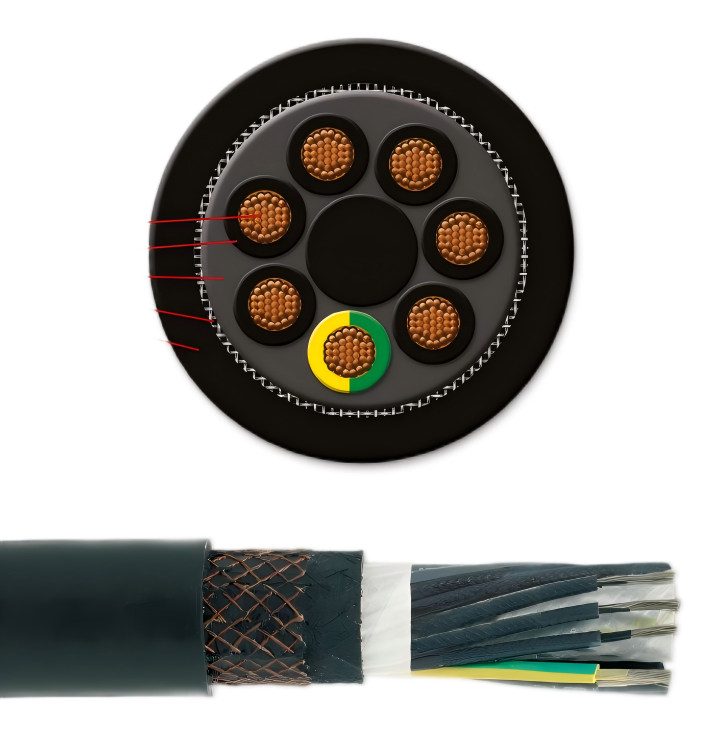

التصميم الهيكلي: خمس طبقات من الهندسة الدقيقة

ما يُميّز كابل NSHTÖU-JZ الحقيقي عن نظرائه من الكابلات العادية ليس مواد البناء وحدها، بل الطريقة التي تتناغم بها هذه الطبقات الخمس لتُنتج أداءً ميكانيكياً متفوقاً في ظروف الحركة المتكررة والإجهاد الدائم.

تبدأ البنية من الداخل بالموصلات النحاسية المصنّفة في الفئة الخامسة وفق VDE 0295، وهي موصلات مصنوعة من أسلاك نحاسية رفيعة جداً يبلغ قطرها الاسمي 1.6 مم للمقطع 1.5 مم مربع، و2.1 مم للمقطع 2.5 مم مربع، مما يُتيح انثناءً استثنائياً دون حدوث تعب معدني. والطلاء بالقصدير يؤدي وظيفة مزدوجة لا يُستهان بها: فمن جهة يحمي النحاس من الأكسدة التي تُسبّب تدهور التوصيل الكهربي خاصةً في البيئات الرطبة أو الملوّحة كموانئ البحر، ومن جهة أخرى يُسهّل عملية اللحام والتوصيل خلال الصيانة الميدانية حيث تكون السرعة والدقة معاً ضرورةً عملية. وتبلغ مقاومة الموصل للتيار المستمر عند 20 درجة مئوية قيمة أقصاها 13.7 أوم لكل كيلومتر للمقطع 1.5 مم مربع، و8.21 أوم لكل كيلومتر للمقطع 2.5 مم مربع، وهي قيم تتوافق مع المعايير الدولية الصارمة وتضمن خسائر طاقة منخفضة على طول مسار الكابل.

فوق الموصلات تأتي طبقة العزل الخاص المكافئ أو الأفضل من مطاط البولي إيثيلين المتشابك EPR من نوعية 3GI3، وهو عزل مطاطي عالي الجودة يتمتع بمقاومة ممتازة للحرارة والبرودة والزيوت والمواد الكيميائية المتنوعة التي تنتشر في بيئات الموانئ والمصانع. ويضمن هذا العزل تشغيلاً آمناً عند درجة حرارة موصّل تصل إلى 90 درجة مئوية في الظروف الاعتيادية، وحتى 250 درجة مئوية في حالات القصر الكهربي القصيرة، مما يُوفر هامشاً أمانياً كبيراً في الدوائر الكهربية للرافعات الصناعية التي تتعرض لتذبذبات تيارية مفاجئة عند لحظات الإقلاع والتوقف.

ثم يأتي الغلاف الداخلي المصنوع من مركّب مطاطي خاص يتفوق في خصائصه على المعيار GM1b، ووظيفته الأساسية توحيد الأقطاب معاً وتوزيع الضغوط الميكانيكية بالتساوي عند الانحناء، مما يمنع هجرة الأقطاب الداخلية وتشوّهها أثناء حركة الرفّ المتكرر ويحفظ الهندسة الداخلية للكابل ثابتةً على مدار عمره التشغيلي.

وتُمثّل طبقة الحماية المضادة للالتواء السرّ الفعلي وراء تفوق هذا الكابل في تطبيقات اللف الدوّار. فطبيعة حركة بكرة لف الكابل المونوسبيرال تفرض ضغوطاً التوائية متعاكسة على الكابل مع كل دورة لفّ وفكّ، وإذا لم تكن هناك حماية خاصة، يبدأ الكابل بالالتواء تدريجياً حتى يتعرض للتلف الداخلي أو يُسبّب اضطراباً في انتظام البكرة يُفضي في نهاية المطاف إلى توقف الرافعة بالكامل. تعمل طبقة الحماية المنسوجة على موازنة هذه القوى الالتوائية من خلال زاوية نسج محسوبة بدقة هندسية، تُحوّل قوى الالتواء إلى قوى شعاعية موزّعة لا تضرّ ببنية الكابل ولا بانتظام لفّه على البكرة، وهذا ما يُتيح للكابل الوصول إلى سرعات تشغيل تصل إلى 240 متراً في الدقيقة في تطبيقات التغذية النهائية دون أن يفقد استقراره الهيكلي أو تتراكم فيه إجهادات التواء خطرة.

أخيراً يُغلّف الكابل بالكامل غلافٌ خارجي أسود اللون من مركّب مطاطي خاص يتفوق على معيار 5GM3، وعند الطلب يمكن الحصول على نسخة تتفوق على معيار 5GM5 لبيئات الإجهاد الشديد. ويُوفر هذا الغلاف مقاومة عالية للتآكل والاحتكاك الناجم عن انزلاق الكابل على الأرض الخرسانية أو الأسفلتية في مسارات الرافعات، مع مقاومة جيدة للزيوت المعدنية والمواد الكيميائية المتنوعة، ومقاومة ممتازة للأشعة فوق البنفسجية والعوامل الجوية التي تُسبّب تصلّب الأغلفة البوليمرية وتشقّقها بمرور الوقت.

المواصفات الفنية والأداء: أرقام تتحدث بدلاً عن الكلمات

تتكشّف قوة هذا الكابل التقنية عند مراجعة مواصفاته الفنية المفصّلة بدقة. فعلى صعيد الخصائص الكهربية، يعمل الكابل بجهد مقنن يبلغ 0.6/1 كيلوفولت وجهد أقصى للتيار المتردد يصل إلى 0.7/1.2 كيلوفولت، ويتحمل جهد اختبار 2.5 كيلوفولت دون أن يُظهر أي تسريب أو خلل في العزل. وتتراوح درجات حرارة التشغيل المحيطي للنسخة القياسية بين سالب 25 درجة مئوية وزائد 80 درجة مئوية، فيما تتراوح في التركيب الثابت بين سالب 40 درجة مئوية وزائد 80 درجة مئوية. أما درجة حرارة الموصل القصوى في التشغيل الاعتيادي فتبلغ 90 درجة مئوية، وترتفع إلى 250 درجة مئوية عند القصر الكهربي، وهو هامش أمان واسع يعكس جودة مواد العزل المستخدمة ومتانتها أمام الإجهاد الحراري الحاد.

وعلى صعيد الخصائص الميكانيكية، تتدرج قيم الشد الأقصى أثناء التركيب والتشغيل تدرجاً منطقياً بحسب حجم الكابل وعدد أقطابه. فبالنسبة لكابلات المقطع 1.5 مم مربع، يبدأ الشد الأقصى من 157 نيوتن للكابل ذي 7 أقطاب، ويرتفع إلى 270 نيوتن لـ 12 قطباً، ثم إلى 405 نيوتن لـ 18 قطباً، و540 نيوتن لـ 24 قطباً، و675 نيوتن لـ 30 قطباً، وصولاً إلى 810 نيوتن للكابل ذي 36 قطباً. أما كابلات المقطع 2.5 مم مربع فتبدأ قيم شدها من 262 نيوتن للكابل ذي 7 أقطاب، مروراً بـ 450 نيوتن لـ 12 قطباً، و675 نيوتن لـ 18 قطباً، و900 نيوتن لـ 24 قطباً، و1125 نيوتن لـ 30 قطباً، وتبلغ ذروتها 1350 نيوتن للكابل ذي 36 قطباً. وهذه القيم ليست مجرد أرقام نظرية، بل هي حدود مُصممة لاستيعاب القوى الديناميكية الناجمة عن بدء حركة الرافعة وتوقفها المتكرر وما يرافق ذلك من تسارع وتباطؤ مفاجئ يُجهد الكابل ميكانيكياً.

أما الأبعاد الخارجية، وهي معلمة جوهرية تؤثر مباشرةً في تصميم منظومة البكرة وحساب نصف قطر الانحناء الأدنى، فتتراوح بين 16 مم كحد أدنى و18 مم كحد أقصى لكابل 7×1.5 مم مربع، ومن 21 إلى 23 مم لكابل 12×1.5 مم مربع، ومن 21.5 إلى 23.5 مم لكابل 18×1.5 مم مربع، ومن 26 إلى 28 مم لكابل 24×1.5 مم مربع، ومن 27.5 إلى 30.5 مم لكابل 30×1.5 مم مربع، وصولاً إلى نطاق 28.5 إلى 31.5 مم لكابل 36×1.5 مم مربع. وبالمقارنة تتراوح أبعاد كابلات المقطع 2.5 مم مربع من 17.8 إلى 19.8 مم للكابل ذي 7 أقطاب، ثم من 23.3 إلى 26.3 مم لـ 12 قطباً، ومن 24.5 إلى 26.5 مم لـ 18 قطباً، ومن 28.5 إلى 31.5 مم لـ 24 قطباً، ومن 31 إلى 34 مم لـ 30 قطباً، وصولاً إلى نطاق 32 إلى 35 مم للكابل ذي 36 قطباً. وهذه الأبعاد المخفّضة مقارنةً بالكابلات التقليدية لنفس المقاطع العرضية تعكس تصميماً محسوباً يُقلّل الكتلة الحركية على البكرة ويُحسّن التوازن الديناميكي للمنظومة بأكملها.

ولا يمكن إغفال قيم الوزن الاسمي التي تُكمل صورة الكابل من الناحية التشغيلية، إذ يبلغ وزن كابل 7×1.5 مم مربع نحو 0.440 كجم لكل متر، ويرتفع تدريجياً إلى 0.650 كجم لـ 12×1.5 مم مربع، و0.780 كجم لـ 18×1.5 مم مربع، و0.990 كجم لـ 24×1.5 مم مربع، و1.250 كجم لـ 30×1.5 مم مربع، وصولاً إلى 1.350 كجم لكل متر لكابل 36×1.5 مم مربع. أما فئة المقطع 2.5 مم مربع فتتراوح أوزانها من 0.540 كجم لكابل 7 أقطاب حتى 1.950 كجم لكل متر لكابل 36 قطباً. وهذه الأوزان المضبوطة تعكس دقة التصميم في تحقيق التوازن بين المتانة الميكانيكية والخفة الوظيفية التي يحتاجها تطبيق الكابل الأرضي المتحرك. وتجدر الإشارة إلى أن السرعة التشغيلية القصوى تبلغ 240 متراً في الدقيقة في التطبيق الرئيسي على البكرة المونوسبيرال ذات التغذية النهائية، وهي سرعة تُصنّف هذا الكابل ضمن الفئة العليا من كابلات الرافعات المتحركة عالية الأداء.

النسخة المخفّضة للهالوجينات: أداء آمن في البيئات الحساسة

تُمثّل نسخة (N)SHTÖU-JZ المخفّضة للهالوجينات تطوراً نوعياً في منظومة كابلات التحكم المرنة للرافعات، إذ تجمع بين الأداء الميكانيكي المتفوق والسلامة البيئية الإضافية التي باتت مطلباً لا تفاوض فيه في كثير من بيئات العمل الحديثة. وتُعرَّف هذه النسخة بأن مؤشر السمية على الكابل المنتهي يكون أقل من 5، وهو معيار صارم يضمن انخفاضاً جوهرياً في انبعاث الغازات السامة عند التعرض للنار، ويجعلها مؤهلة لبيئات العمل التي تشترط معايير LSZH الصارمة.

في الواقع العملي، حين يندلع حريق في منشأة ميناء أو منجم، فإن الكابلات التقليدية المحتوية على كميات عالية من الهالوجينات تُطلق غازات حمضية سامة مثل حمض الهيدروكلوريك، مما يُهدد حياة فرق الإنقاذ ويُتلف الأجهزة الإلكترونية الحساسة في المنطقة المحيطة ويُعقّد عمليات الإطفاء. في المقابل، تُطلق الكابلات المخفّضة للهالوجينات كميات ضئيلة جداً من هذه الغازات، مع دخان أقل كثافةً يُتيح رؤية أوضح وإخلاءً أسرع للمنشأة وتدخلاً أكثر أماناً لفرق الطوارئ. وعلاوةً على ذلك، تتوفر هذه النسخة بناءً على الطلب بتصميم يتضمن شبكة نحاسية مضفّرة وفق توصيات ATEX، مما يُؤهّلها للاستخدام في البيئات ذات الانفجارية المحتملة، كمحطات الوقود والمصافي والمناجم التي تُستخرج منها مواد قابلة للاشتعال وتتطلب أعلى معايير السلامة الكهربية.

التطبيقات العملية: أين تتألق هذه الكابلات؟

تجد كابلات NSHTÖU-JZ و(N)SHTÖU-JZK تطبيقاتها المثلى في منظومة متكاملة من معدات المناولة المادية المتحركة. ففي رافعات الموانئ من نوع STS، وهي الرافعات العملاقة التي تنقل الحاويات بين السفن والأرصفة، تتحرك المعدة على مسارات طولية بأطوال تصل إلى مئات الأمتار مع عمليات لف وفكّ متكررة للكابل على البكرة الأرضية. وتضمن الكابلات ذات الأبعاد المخفّضة تقليل القوى الجانبية على المسارات وتحسين توزيع الكابل على البكرة المونوسبيرال بصورة منتظمة. أما رافعات المطاط على الإطارات في الموانئ فتتميز بحركتها الحرة في جميع الاتجاهات، مما يفرض متطلبات إضافية من حيث مرونة الكابل ومقاومة الالتواء متعدد المحاور، وهو ما تُلبّيه هذه الكابلات بكفاءة فائقة.

وفي المناجم تعمل هذه الكابلات في ظروف درجات الحرارة المتطرفة مع تعرض دائم لمساحيق معدنية وزيوت وسوائل هيدروليكية، وهنا يُبرز الغلاف الخارجي المقاوم للكيماويات جدارته الكاملة. وفي المصانع الكبرى كمصانع الحديد والصلب والسيارات، ترتفع درجات الحرارة البيئية وتكثر جسيمات المعدن المعلّقة في الهواء، فيأتي هذا الكابل بمواصفاته المتوازنة ليحقق الأداء المطلوب على مدار ساعات العمل الطويلة دون إخفاقات مبكرة تُوقف خطوط الإنتاج.

مقارنة مع الكابلات القياسية

قد يتساءل بعض المهندسين عما يُميّز كابل NSHTÖU-JZ عن أي كابل تحكم مطاطي تقليدي بنفس المقطع العرضي، والإجابة تكمن في عدة فروق جوهرية متشابكة ومتكاملة. فالأبعاد الخارجية المخفّضة مقارنةً بكابلات الفئة نفسها تُقلّل من وزن الكابل الملفوف على البكرة، مما يُخفض التحميل الاستاتيكي والديناميكي على محرك البكرة ويُحسّن الاستجابة الزمنية لحركة الرافعة ويُقلل استهلاك الطاقة على المدى البعيد. والحماية المدمجة ضد الالتواء غائبة كلياً في الكابلات القياسية، مما يعني أن هذه الكابلات تبدأ في الالتواء اللولبي بعد آلاف الدورات وتُخلّ بانتظام لفّها على البكرة، وعلى المدى البعيد يؤدي ذلك إلى تعرض الكابل للقصر الداخلي أو الكسر الميكانيكي في أقطابه وتوقف الرافعة في أوقات غير مناسبة.

ودرجة حرارة موصّل القصر البالغة 250 درجة مئوية تفوق قيم الكابلات التقليدية بفارق ملحوظ، مما يعني هامش أمان أعلى في حالات القصر الكهربي العابرة التي كثيراً ما تحدث في الدوائر الصناعية عند لحظات بدء التشغيل والإيقاف المتكرر. والمرونة الحرارية الواسعة من سالب 25 إلى زائد 80 درجة مئوية تضمن ثبات الأداء على مدار العام في جميع الأقاليم المناخية دون الحاجة إلى اختيار كابلات مختلفة للمواسم المختلفة، وهو ما يُبسّط قرارات المشتريات ويُقلل تعقيد إدارة المخزون.

القيمة الهندسية: الاستثمار في الموثوقية والعمر التشغيلي

من منظور هندسي اقتصادي يُقدّم كابل NSHTÖU-JZ قيمة مضافة واضحة تتجاوز تكلفة الشراء الأولية بكثير. فالكابل المصمّم للتطبيقات الديناميكية يُوفّر في نهاية المطاف تكاليف الصيانة وإيقاف تشغيل المعدات، وهي تكاليف يمكن أن تفوق بأضعاف مضاعفة الفارق في سعر الكابل الأولي خاصةً في المنشآت التي تعمل على مدار الساعة. والموثوقية التشغيلية هي المعيار الأول الذي يُقيّم به المهندسون كابلات الرافعات، وتتحقق هذه الموثوقية من خلال اختبارات ميكانيكية صارمة تشمل اختبار الالتواء المحوري واختبار الانحناء المعكوس المتكرر، فضلاً عن اختبارات معملية كيميائية تتحقق من مقاومة المواد للزيوت والمذيبات والأشعة فوق البنفسجية.

وعمر الخدمة المطوّل يُقلّل من تكرار استبدال الكابلات في دورة حياة المعدة، ويُقلل فترات التوقف غير المجدولة التي تُكلّف المنشأة آلاف الدولارات في الساعة الواحدة وتؤثر سلباً في التزامات التسليم والإنتاج. أما السلامة التشغيلية فتحتل المرتبة الأولى في سلّم أولويات كل منشأة صناعية مسؤولة، وهنا تُبرز الكابلات المخفّضة للهالوجينات قيمتها الاستثنائية لا سيما في المنشآت التي يعمل فيها عشرات الأشخاص وتحتضن معدات إلكترونية حساسة بمئات الآلاف من الدولارات.

توصيات التركيب والتشغيل

مهما بلغت جودة الكابل، فإن التركيب الخاطئ كفيل بإهدار كل مزاياه التصميمية. ويُوصي المتخصصون أولاً بتجنب عدم المحاذاة، إذ أن أي انحراف في محاذاة الكابل أثناء دخوله إلى البكرة يُولّد قوى التواء غير محسوبة تُضاف إلى الحمل الميكانيكي الطبيعي وتُسرّع من تدهور الكابل. وثانياً احترام نصف قطر الانحناء الأدنى، إذ تبلغ القيم الموصى بها للكابلات ذات القطر الخارجي حتى 25 مم ستة أضعاف القطر الخارجي للتطبيقات على البكرات، وخمسة أضعاف للتطبيقات الحشوية، وتجاوز هذه الحدود يُسبّب إجهاداً مُركّزاً يُفضي إلى الكسر المبكر.

وثالثاً مراعاة اتجاه اللف المحدد، إذ توصّل خبراء الكابلات إلى أن لفّ الكابل بعكس اتجاه عقارب الساعة يُمثّل الخيار الأمثل في معظم تصميمات البكرات المونوسبيرال، مع ضرورة الانتباه إلى أن اتجاه جمع الأقطاب الداخلية يكون يسارياً مما يُحسّن توزيع القوى الداخلية خلال حركة اللف. ورابعاً تجنب الشد الزائد أثناء التركيب حتى لا تتجاوز قوة الشد القيم المحددة في المواصفات الفنية لكل حجم كابل. وخامساً ضمان أن تكون التغييرات في مسار الكابل تدريجية وألّا تقلّ المسافة بين أي تغييرين في الاتجاه عن عشرين ضعف قطر الكابل الخارجي. وسادساً استخدام بكرات ذات سطح مسطّح في جميع نقاط تحويل المسار، لأن البكرات ذات الحافة المستديرة أو المشقوقة تُسبّب تلف الغلاف الخارجي للكابل وانضغاطه غير المتناسق مما يُقصّر عمره تدريجياً.

الخاتمة

في صناعة المناولة المادية الثقيلة لا مجال للتهاون في اختيار مكوّنات البنية التحتية الكهربية للمعدات المتحركة. فكابل التحكم المرن المفروش على الأرض في منظومة لف التغذية النهائية ليس مجرد موصّل كهربي، بل هو جزء حيوي من منظومة الحركة بأكملها يؤثر في أداء الرافعة وموثوقيتها وسلامة من يعملون في محيطها. تُجسّد كابلات NSHTÖU-JZ و(N)SHTÖU-JZK إجابةً هندسية ناضجة على متطلبات هذه البيئات الصعبة، من خلال بنية خماسية الطبقات تجمع بين مرونة الموصل من الفئة الخامسة، وثبات العزل المكافئ لـ EPR 3GI3، وذكاء الحماية المضادة للالتواء، وصلابة الغلاف الخارجي الأفضل من 5GM3، كل ذلك ضمن إطار من الامتثال الكامل لمعيار DIN VDE 0250 الجزء 814 وسرعات تشغيل تصل إلى 240 متراً في الدقيقة. أما للمنشآت التي تضع السلامة البيئية والبشرية في مقدمة أولوياتها، فإن النسخة المخفّضة للهالوجينات تُضيف بُعداً حماياتياً إضافياً يرقى إلى متطلبات أكثر البيئات الصناعية تحفظاً وصرامةً. الاختيار الصحيح للكابل ليس مجرد قرار تقني، بل هو استثمار في موثوقية المعدة وسلامة الأفراد واستدامة العمليات على المدى البعيد.

الأسئلة الشائعة حول كابلات NSHTÖU-JZ

س: ما الفرق الجوهري بين كابل NSHTÖU-JZ وكابل NSHTÖU-JZK، وكيف أختار المناسب لمشروعي؟

ج: يتمحور الفرق الرئيسي بين النوعين حول نطاق درجات الحرارة التشغيلية. فكابل NSHTÖU-JZ المعياري مصمّم للعمل في بيئات تتراوح درجات حرارتها المحيطية بين سالب 25 درجة مئوية وزائد 80 درجة مئوية أثناء التشغيل، وهو ما يُلبّي متطلبات الغالبية العظمى من تطبيقات الموانئ والمصانع في المناطق المعتدلة والدافئة. أما كابل NSHTÖU-JZK المعروف بـ Type K، فهو مُطوَّر خصيصاً للبيئات شديدة البرودة، إذ يحتفظ بمرونته الكاملة عند درجات حرارة تصل إلى سالب 40 درجة مئوية في التشغيل وسالب 60 درجة مئوية في التركيب الثابت. وعليه، إذا كانت منشأتك تعمل في مناطق ذات شتاء قارس كالموانئ الشمالية أو المناجم الجبلية، فإن الخيار الأمثل هو Type K دون تردد. أما في المناطق ذات المناخ المعتدل أو الحار كمعظم موانئ الخليج العربي وشمال أفريقيا، فإن النسخة المعيارية تُقدّم أداءً كافياً وتكلفةً أكثر توازناً.

س: لماذا تُعدّ الحماية المضادة للالتواء ضرورة لا رفاهية في تطبيقات البكرة المونوسبيرال؟

ج: في تطبيق البكرة المونوسبيرال ذات التغذية النهائية، يدخل الكابل إلى البكرة من نقطة ثابتة ويُلفّ في طبقة واحدة متصاعدة مع تحرك الرافعة. وهذه الحركة بطبيعتها تُولّد عزم التواء على طول الكابل في كل دورة لف وفكّ، وإذا لم تكن هناك طبقة مضادة للالتواء مدمجة في بنية الكابل، تراكمت هذه الإجهادات الالتوائية تدريجياً حتى بدأ الكابل في اللف اللولبي على نفسه خارج نطاق البكرة. والنتائج العملية لذلك وخيمة: اضطراب في توزيع الكابل على البكرة وتراكمه في مناطق دون أخرى، وزيادة الشد الموضعي على الأقطاب الداخلية مما يُسرّع تدهورها، وفي المرحلة المتقدمة حدوث قصر كهربي داخلي أو كسر ميكانيكي في الموصلات. لهذا السبب تحديداً يُصنَّف وجود الحماية المضادة للالتواء معياراً إلزامياً لا اختيارياً في أي كابل يُستخدم في تطبيقات اللف الدوّار، وليس مجرد مزية إضافية يمكن الاستغناء عنها لخفض التكلفة.

س: هل يمكن استخدام كابلات NSHTÖU-JZ في تطبيقات الحشو الهوائي بدلاً من البكرة الأرضية، وما الشروط اللازمة لذلك؟

ج: نعم، تُصنَّف كابلات NSHTÖU-JZ بوصفها مناسبة لتطبيقات الحشو الهوائي، وإن كان التطبيق الرئيسي المصمّمة من أجله هو البكرة الأرضية ذات التغذية النهائية. وعند استخدامها في الحشو الهوائي، ثمة شروط فنية لا بد من مراعاتها لضمان الأداء الأمثل. أولها ألّا تتجاوز السرعة التشغيلية 240 متراً في الدقيقة، وهو الحد الأقصى المحدد لهذه الكابلات. وثانيها احترام نصف قطر الانحناء الأدنى عند نقاط تغيير الاتجاه، والذي يبلغ خمسة أضعاف القطر الخارجي للكابلات ذات القطر حتى 25 مم. وثالثها التحقق من أن قيمة الشد الديناميكي الناجمة عن وزن الكابل المعلّق لا تتجاوز قيم الشد الأقصى المحددة لكل حجم كابل. ومع ذلك، إذا كان التطبيق يتطلب سرعات عالية جداً أو أوزاناً محمولة تفوق طاقة هذه الكابلات، فإن المنتجات المصمّمة أصلاً لتطبيقات الحشو الهوائي تُقدّم أداءً أكثر تخصصاً وموثوقية.

س: ما مدى تأثير البيئة الملوّحة في موانئ البحر على عمر كابلات NSHTÖU-JZ، وهل تحتاج إلى صيانة دورية خاصة؟

ج: البيئة الملوّحة في الموانئ البحرية تُمثّل أحد أشد التحديات على الكابلات الكهربية، إذ تتسرب الأملاح والرطوبة إلى أي نقطة ضعف في بنية الكابل وتُسرّع من أكسدة الموصلات وتدهور مواد العزل والأغلفة. وقد جاءت كابلات NSHTÖU-JZ مُهيَّأة لهذه البيئة تحديداً من خلال ثلاثة عناصر تصميمية مدمجة: أولها الطلاء بالقصدير على الموصلات النحاسية الذي يُشكّل حاجزاً فعّالاً ضد الأكسدة حتى في ظروف الرطوبة العالية، وثانيها مركّبات العزل والأغلفة المطاطية التي تمتلك مقاومة طبيعية للماء والأملاح وفق اختبارات DIN VDE 0473، وثالثها الغلاف الخارجي المتين الذي يمنع تسرب الرطوبة إلى الطبقات الداخلية. وعلى صعيد الصيانة الدورية، تبقى المتطلبات بسيطة نسبياً: فحص بصري منتظم للغلاف الخارجي بحثاً عن أي تشقق أو تآكل موضعي، والتحقق من سلامة نقاط التوصيل الطرفية، وقياس مقاومة العزل دورياً بخاصة بعد مواسم الأمطار الثقيلة. ويُوصى بإجراء هذه الفحوصات كل ستة أشهر في البيئات شديدة الملوحة للكشف المبكر عن أي تدهور قبل أن يتطور إلى عطل كهربي.

س: هل تتوفر كابلات NSHTÖU-JZ بتصميمات مركّبة تجمع أقطاب القدرة وأقطاب التحكم في غلاف واحد، وما مزايا هذا الخيار؟

ج: نعم، تتوفر تصميمات مركّبة خاصة تجمع أقطاب القدرة وأقطاب التحكم في كابل واحد، ومن أبرز أمثلتها الكابل المركّب من نوع 19×2.5 مم مربع مع 5×1.5 مم مربع في غلاف واحد. وتتعدد المزايا العملية لهذا الخيار وتتكامل مع بعضها. فمن ناحية التركيب، يُقلّل الكابل المركّب من عدد الكابلات المفردة الممتدة على البكرة ومساراتها، مما يُبسّط عملية التركيب ويُقلّل نقاط الربط الطرفية التي تُعدّ من أكثر نقاط الضعف شيوعاً في الأنظمة الكهربية الصناعية. ومن ناحية التشغيل، يضمن الكابل المركّب أن مسارات القدرة والتحكم تتحرك كوحدة واحدة متزامنة دون أي انفصال أو تفاوت في الشد بينهما، وهو أمر بالغ الأهمية في تطبيقات الرافعات التي تستلزم استجابة تحكم فورية ودقيقة. غير أن هذا الخيار يستلزم تخطيطاً مسبقاً دقيقاً من المهندسين لتحديد احتياجات القدرة والتحكم معاً قبل الطلب، كما أن استبدال الكابل المركّب عند التلف يعني استبدال المنظومة بأكملها دفعةً واحدة، وهو ما قد يرفع تكلفة الصيانة النقطية مقارنةً بالكابلات المفردة المستقلة.
