ما هي كابلات MP-GC 3/C لتوزيع الطاقة في المناجم؟

كابلات MP-GC 3/C هي كابلات توزيع طاقة متخصصة عالية الجهد مصممة للعمل في البيئات القاسية والرطبة والكيميائية للمناجم تحت الأرض والسطحية. تعمل هذه الكابلات ثلاثية الموصلات بجهد 25,000 إلى 35,000 فولت وتتميز بنظام تأريض بنسبة 100% مع عزل XLP (البولي إيثيلين المشبوك) أو EPR (المطاط الإيثيلين البروبيلين). تحتوي الكابلات على موصلات نحاسية مطلية بالقصدير وطبقات حماية شبه موصلة ومسارات تأريض متعددة وموصل فحص التأريض بحجم 8 AWG لضمان المراقبة الكهربائية المستمرة والنقل الموثوق للطاقة في البيئات القاسية. يتم تثبيتها عادة في القنوات والمجاري والتطبيقات الهوائية والدفن المباشر في التربة الرطبة والجافة.

المحتوى الرئيسي للمدونة

المقدمة: التحدي الحقيقي للعمل تحت الأرض في المناطق الصحراوية

عندما تدخل عمق منجم تحت الأرض في الشرق الأوسط أو شمال أفريقيا، تواجهك بيئة تمثل واحدة من أقسى الظروف على وجه الأرض للعمليات الكهربائية. الحرارة الشديدة تتجاوز 50 درجة مئوية، والرطوبة من المياه الجوفية الحمضية تخترق كل شيء، والأملاح والمعادن الذائبة في الماء تهاجم المواد بلا رحمة، والأتربة الرملية الناعمة تتسلل إلى كل فجوة.

في هذا السياق الخطير، تصبح كابلات نقل الطاقة أكثر من مجرد موصلات كهربائية—إنها تمثل الفرق بين التشغيل المستمر للمعدات ومحطة كارثية للعمليات. منجم واحد في الخليج قد يعتمد على استمرار إمدادات الكهرباء لآلاف العمال والمعدات الثقيلة. أي فشل في نقل الطاقة لا يعني مجرد إصلاح تقني—إنه يعني خسارة ملايين الدولارات يومياً، خطر على حياة العمال، وتأخير في الإنتاج قد يستمر لأيام أو أسابيع.

هذا هو السبب الذي يجعل الكابلات المتخصصة مثل MP-GC 3/C ضرورية حتمية. هذه الكابلات لم تُصمم لتحمل فقط—بل لتزدهر—في أقسى الظروف التي تتخيلها صناعة التعدين الحديثة.

فهم عميق: لماذا تختلف كابلات MP-GC عن البدائل العادية؟

الكثير من مديري المناجم في المنطقة العربية يُسألون أنفسهم سؤالاً منطقياً: لماذا لا نستخدم كابلات صناعية عادية وندفع ثمناً أقل؟ الإجابة تكمن في فهم عميق لكيفية عمل الكابلات تحت الإجهاد.

عندما ننقل طاقة بجهد 25,000 فولت أو 35,000 فولت، لا نتعامل مع نفس الفيزياء البسيطة لتطبيقات الجهد المنخفض. الكهرباء عند هذه الفولتيات تبدأ بالبحث عن أي ضعف في العزل، أي نقطة حيث يمكنها أن تخترق. في كابل صناعي عادي، قد تجد هذه الضعف في غضون ساعات أو أيام تحت الجهد العالي والرطوبة. في كابل MP-GC مصمم بعناية، قد تحتاج إلى أسنوات.

الفرق يبدأ بالهندسة الأساسية. موصلات MP-GC مصنوعة من نحاس عالي النقاء مطلي بالقصدير لمنع التأكسد. لكن الموصل نفسه ليس الجزء الحرج—إنه العزل المحيط به. عزل XLP في كابلات 25kV لا يُختار عشوائياً. إنه مادة تم تطويرها عبر عقود من الاختبارات في ظروف مشابهة تماماً لما تجده في المناجم تحت الأرض.

علاوة على ذلك، تحتوي كابلات MP-GC على طبقات حماية متعددة لا توجد في الكابلات الصناعية العادية. هناك طبقة شبه موصلة تحت العزل تقوم بتوزيع المجال الكهربائي بشكل متساوٍ، مما يمنع تركيز الجهد في نقطة واحدة حيث قد يحدث انهيار. هناك أسلاك تأريض من النحاس المطلي بالقصدير توفر مسارات متعددة لتصريف أي تيار قصر. وهناك موصل فحص التأريض الأصفر الذي يسمح برصد الأعطال الناشئة قبل أن تصبح كارثية.

التكيف مع البيئات القاسية: فلسفة الهندسة المتقدمة

ما يميز كابلات MP-GC حقاً هو فهم عميق للبيئات القاسية وكيفية تطبيق هذا الفهم في كل جزء من التصميم.

خذ مثلاً البيئة الكيميائية. المياه الجوفية في منجم نحاس في دول الخليج ليست ماء عادياً—إنها محلول مخفف من حمض الكبريتيك يحتوي على أيونات نحاسية وحديدية. هذا المحلول يهاجم معظم المواد البلاستيكية والمطاطية العادية. لكن مادة EPR المستخدمة في كابلات 35kV تم تطويرها تحديداً لمقاومة هذا النوع من الهجوم الكيميائي. طبقة الغلاف الخارجي من CPE لا توفر فقط الحماية الميكانيكية—إنها توفر حاجزاً ضد النفاذ الأيوني الذي يمكن أن يسبب الصدأ الكهروكيميائي للموصلات.

ثم هناك الحرارة. في منجم تحت الأرض عميق، درجة الحرارة المحيطة قد تكون 45-50 درجة مئوية. لكن الكابل نفسه يمكن أن يصل إلى 90 درجة مئوية أو أكثر إذا كان يحمل تياراً كبيراً. معظم الكابلات الصناعية تبدأ بالتدهور بسرعة عند هذه الدرجات. العزل XLP و EPR يقاوم هذا الضغط الحراري بشكل أفضل بكثير. الاختبارات المعملية تظهر أن كابل MP-GC يحافظ على خصائصه الميكانيكية والكهربائية حتى بعد سنوات من التعريض لـ 90 درجة مئوية، بينما كابل صناعي عادي قد يفقد المرونة والقوة في غضون أشهر.

والرطوبة—هذا ربما يكون التحدي الأكبر. في منجم تحت الأرض، الماء موجود دائماً. قد يكون بخار ماء في الهواء، أو قطرات تنقط من السقف، أو حتى فيضان جزئي في المناطق المنخفضة. الماء يسعى للدخول إلى أي فجوة، وعندما يدخل إلى داخل الكابل، يبدأ في تحطيم العزل من الداخل. كابلات MP-GC مع طبقات الغلاف CPE و EPR المدمجة بشكل احترافي توفر حاجزاً فعالاً ضد النفاذ المائي. الاختبارات الميدانية من المناجم في جنوب إفريقيا والشرق الأوسط تظهر أن هذه الكابلات يمكنها أن تبقى وظيفية حتى بعد سنوات من التعريض المباشر للمياه الجوفية.

الفرق بين عزل XLP و EPR: اختيار التكنولوجيا المناسبة للبيئة

قد يبدو الاختيار بين XLP و EPR كمسألة تقنية عميقة، لكنه في الواقع قرار عملي يؤثر مباشرة على أداء النظام وتكاليف التشغيل.

عزل XLP (البولي إيثيلين المشبوك) يستخدم في الكابلات المقيّمة بـ 25,000 فولت. هذه المادة توفر توازناً ممتازاً بين المرونة والقوة الحرارية. البولي إيثيلين المشبوك يتوسع وينكمش قليلاً مع تقلبات درجات الحرارة، مما يسمح بمرونة عالية حتى في الظروف الباردة والحارة. مقاومته للشيخوخة الحرارية فائقة—إذا احتفظت بكابل XLP في بيئة 90 درجة مئوية لمدة 20 سنة، ستجد أن خصائصه الكهربائية والميكانيكية لم تتغير كثيراً. هذا يجعل XLP خياراً رائعاً للعمليات طويلة الأمد حيث يكون طول العمر الممتد والموثوقية هما الأولويات الأساسية.

عزل EPR (المطاط الإيثيلين البروبيلين) يتعامل مع التحديات الأكثر شدة للأنظمة بـ 35,000 فولت. هذا المطاط يوفر مرونة أكبر قليلاً من XLP، وهذا مهم جداً عند التعامل مع سمك عزل يقترب من 9 ملليمتر. في سمك العزل هذا، المرونة الإضافية تسهل التركيب والإصلاح. لكن أهم خصائص EPR هي مقاومته الاستثنائية للهجوم الكيميائي. في بيئات حمضية بشكل خاص—مثل المناجم التي تحتوي على رواسب كبريتية أو نحاسية—يُثبت EPR أنه أكثر دواماً بشكل ملحوظ من XLP. الاختبارات في المختبرات تظهر أن EPR يمكنه مقاومة البيئات الحمضية بقوة أكبر بكثير.

من منظور عملي، منجم فحم قد يختار كابلات 25kV مع عزل XLP وغلاف PVC لأن البيئة ليست حمضية بشكل شديد، والتكلفة أقل، والصيانة أسهل. لكن منجم نحاس أو ذهب يتعامل مع مياه جوفية حمضية بشدة سيختار 35kV مع عزل EPR، حتى لو كان الجهد الزائد لا يحتاجه من الناحية الكهربائية—الحماية الكيميائية الإضافية تستحق التكلفة الإضافية والتعقيد في التعامل.

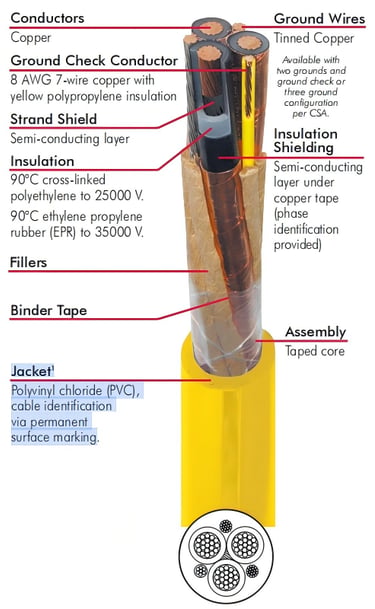

البناء الهندسي: كل طبقة لها غرض حيوي

عندما تفحص قطعة من كابل MP-GC تحت المجهر، تشاهد معمارية هندسية متقنة بشكل مذهل. كل طبقة، كل مكون، موجود لسبب محدد وقد تم اختياره بعناية بناءً على عقود من الاختبار الميداني والعملي.

الموصلات النحاسية نفسها ليست بسيطة كما قد تعتقد. يجب أن تكون مرنة بدرجة كافية لتتحمل الالتفاف على بكرات كبيرة دون تكسر، لكن يجب أن تظل قوية بدرجة كافية لتحمل التيارات الكبيرة دون ارتفاع درجة حرارة زائد. الموصلات بـ 7 خيوط (لأحجام أصغر) أو 19 خيط (لأحجام أكبر) توفر التوازن المثالي. كل خيط صغير يعطي مرونة، والعديد من الخيوط معاً يعطي القوة.

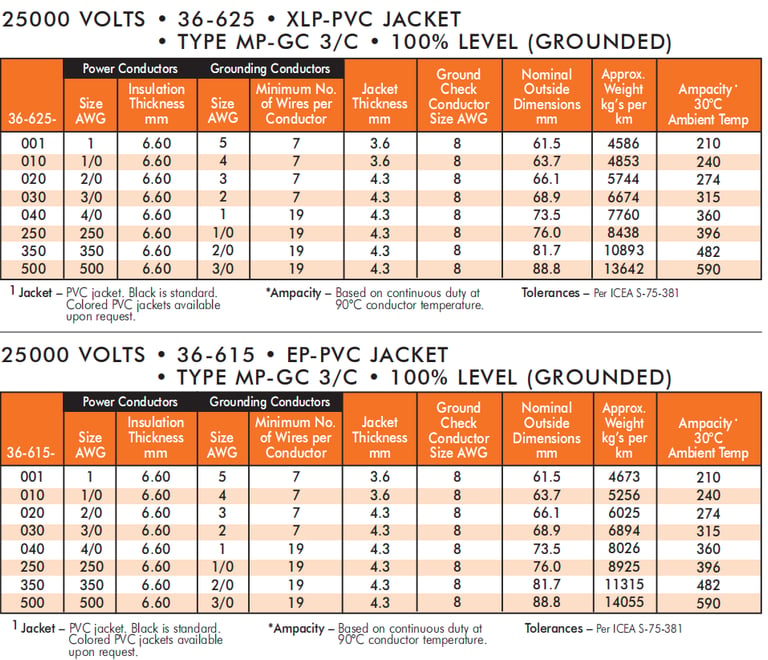

سمك العزل له أهمية ضخمة. كابل 25kV عادة يحتاج إلى 6.6 ملليمتر من عزل XLP، بينما كابل 35kV يحتاج إلى 8.76 ملليمتر من EPR. هذا الفرق ليس اعتباطياً—إنه نتيجة حسابات فيزياء كهربائية معقدة تتنبأ بكيفية توزيع المجال الكهربائي عبر سمك العزل. الكثير من العزل أقل من المطلوب، والعزل قد ينهار تحت الجهد الكامل، خاصة في الرطوبة العالية. الكثير من العزل أكثر من الضروري، والكابل يصبح ثقيلاً وصعب التعامل معه.

الطبقة الشبه موصلة تستحق اهتماماً خاصاً. هذه الطبقة الرقيقة تقوم بعمل سحري: تأخذ المجال الكهربائي الشديد جداً القريب من سطح الموصل وتوزعه بشكل متساوٍ عبر سمك العزل بأكمله. بدون هذه الطبقة، المجال الكهربائي سيركز بشكل حاد عند أي نقطة خشنة أو عدم كمال على سطح الموصل. هذا التركيز يخلق ضغطاً محلياً يمكنه أن يخترق العزل مع مرور الوقت. الطبقة الشبه موصلة تحل هذه المشكلة بتوزيع الضغط بالتساوي—سحر هندسي بسيط لكن فعال جداً.

أسلاك التأريض والموصل الأصفر للفحص يوفران البنية التحتية لمراقبة السلامة. أسلاك التأريض—عادة نحاس مطلي بالقصدير—تخلق مسارات متعددة للتيار الكهربائي بعيداً عن الموصل الرئيسي. إذا حدث عطل وتسرب تيار، الأسلاك الأرضية تلتقطه وتوصله إلى الأرض بسرعة، بعيداً عن العمال والمعدات. موصل الفحص الأصفر، المعزول بشكل منفصل عن أسلاك التأريض، يسمح باختبار منتظم لكل نظام التأريض دون فصل الطاقة عن الكابل. هذا الاختبار المنتظم—الذي قد يستغرق دقائق قليلة فقط—يمكنه اكتشاف التدهور في العزل قبل أسابيع أو أشهر من حدوث عطل كارثي.

أخيراً، هناك غلاف الحماية الخارجي. طبقة CPE أو PVC هذه تمتص الضربات المباشرة—القطع والاحتكاك والثقوب من الصخور الحادة والمعدات الثقيلة. في البيئات الرطبة، تمنع الماء من الدخول إلى الداخل. اختيار مادة الغلاف نفسه مهم جداً. CPE توفر مقاومة رطوبة أعلى بكثير من PVC العادي، مما يجعلها الخيار الأفضل للتثبيت في المناطق الرطبة أو المغمورة بالمياه—ظرف شائع جداً في المناجم تحت الأرض.

طرق التثبيت: التكيف مع الواقع الميداني

كابلات MP-GC ليست منتج موحد. مرونتها في التثبيت هي جزء من عبقريتها الهندسية.

التثبيت في القنوات والمجاري يمثل الطريقة الأكثر تحكماً. المناجس الحديثة، خاصة تلك في منطقة الخليج والشرق الأوسط التي لديها بنية تحتية متقدمة، غالباً ما تثبت الكابلات في قنوات دائمة من الخرسانة أو البولي فينيل كلوريد تمتد من محطات التوزيع الرئيسية إلى المناطق المعدنية الفردية. هذه الطريقة توفر حماية من الضرر الميكانيكي، تسمح بسهولة استبدال الكابلات في المستقبل دون إعادة تثبيت كاملة، وتبسط الصيانة كثيراً. القنوات يجب أن تكون بحجم مناسب—إذا كانت صغيرة جداً، الكابل قد يتعرض للاحتكاك أثناء التثبيت الذي يضر الغلاف. إذا كانت كبيرة جداً، تستضيع مساحة تثبيت وتضيف تكلفة غير ضرورية.

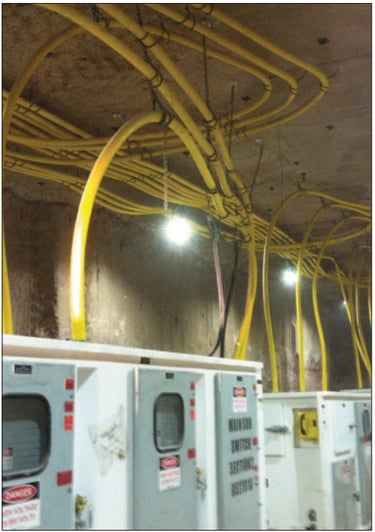

التثبيت الهوائي يميز العديد من عمليات التعدين السطحية والمنشآت تحت الأرض الأقدم. الكابلات يتم توجيهها فوق الرؤوس أو على أرفف المعدات، معلقة بدعامات ميكانيكية على فترات منتظمة. هذا النهج يقلل تكاليف التثبيت الأولية لكنه يعرض الكابلات للتأثيرات المباشرة—أشعة الشمس التي تحطم أغلفة PVC بمرور الوقت، والضرر الميكانيكي من المعدات المتحركة، وسوء الأحوال الجوية. لكن التثبيت الهوائي يسمح بالفحص البصري السهل واكتشاف الأعطال. العديد من المناجم تستخدم أغلفة ملونة أو خطوط عاكسة على الكابلات الهوائية لتحديد الدوائر والسلامة.

التثبيت بالدفن المباشر يعالج البيئة الأكثر صرامة. الكابلات تمر مباشرة عبر التربة من محطات التوزيع إلى المناطق البعيدة. هذه الطريقة تتطلب تقييماً دقيقاً للموقع—التربة الحمضية، جداول المياه العالية، والظروف الكيميائية العدوانية جميعها تتطلب مواد أغلفة محددة وبروتوكولات تثبيت. معظم المناجم التي تدفن كابلات MP-GC تستخدم أغلفة CPE بدلاً من PVC العادي، لأن المقاومة الرطوبية الأفضل تمنع دخول الماء الذي سيؤدي في النهاية إلى فشل العزل. عمق التثبيت يجب أن يحترم معايير السلامة؛ معظم العمليات تدفن الكابلات على الأقل 90 سنتيمتر تحت مستوى سطح الأرض لمنع الضرر من الحفر العرضي.

بغض النظر عن طريقة التثبيت، الدعم المناسب وتخفيف الإجهاد أثناء التثبيت حرج جداً. فرق المناجم التي تنشر هذه الكابلات غالباً ما تستخدم أجهزة سحب ميكانيكية بدلاً من السحب اليدوي، لأن السحب المنتظم يوزع القوة على طول الكابل بدلاً من تركيز الإجهاد عند نقاط محددة قد تضر الغلاف.

الأداء في الظروف القاسية الحقيقية: ما وراء المواصفات

الهندسة من كابلات MP-GC توفر مزايا أداء قابلة للقياس في العمليات الفعلية للتعدين.

الأداء الحراري حتى 90 درجة مئوية يسمح بهذه الكابلات بتحمل أحمال تيار مستدامة ستحرق الكابلات الصناعية العادية. في المناجم تحت الأرض، عدة كابلات غالباً ما تعمل بجانب بعضها دون تدفق هواء تبريد. هذا القرب يرفع درجات حرارة الكابلات بشكل كبير فوق درجات الحرارة المحيطة. تصنيف 90 درجة يوفر هامش سلامة يضمن أنه حتى في أسوأ الظروف الحرارية، الكابلات تبقى ضمن حدود التشغيل الآمنة. هذه القدرة الحرارية تسمح أيضاً بسعة تيار أعلى من الكابلات ذات التصنيفات المنخفضة، مما يقلل عدد الكابلات المتوازية المطلوبة لنفس تسليم الطاقة—ميزة تكلفة ومساحة كبيرة في الظروف المحصورة تحت الأرض.

الصلابة الميكانيكية تنبع من البناء والصياغة الدقيقة للغلاف. التعدين تحت الأرض ينطوي على سحب الكابلات عبر التضاريس الوعرة، تشغيلها تحت المعدات الثقيلة، ونشرها بشكل متكرر في ظروف تدمر الكابلات العادية بسرعة. الهندسة المقواة للغلاف والطبقة الشبه موصلة تحمي العزل من الضرر الميكانيكي الخارجي. هذه الصلابة تترجم مباشرة إلى عمر خدمة أطول—العديد من العمليات تقدر عمر خدمة 15-20 سنة من كابلات MP-GC المثبتة والمحافظ عليها بشكل صحيح، تفوق بشكل جوهري عمر 8-10 سنوات النموذجي للكابلات الصناعية العادية.

المقاومة للرطوبة والمواد الكيميائية هي ربما الخاصية الأداء الأكثر حساسية في التعدين. المياه الجوفية في مناجم الفحم غالباً ما تكون حمضية، مشبعة بالكبريتات والمعادن الذائبة الأخرى. مناجم النحاس تتعامل مع مياه تصريف حمضية تحتوي على مركبات نحاسية مذابة. هذه البيئات الكيميائية الحمضية بشكل شديد تحطم أغلفة الكابلات العادية بسرعة. المواد CPE و EPR المستخدمة في أغلفة كابلات MP-GC تقاوم هذه الهجمات الكيميائية بشكل أفضل بكثير من المواد العادية. بالإضافة إلى ذلك، الطبقة الشبه موصلة تمنع نفاذ المياه على طول أسطح الموصلات، مما قد يخلق بخلاف ذلك مسارات للتأكسد والأعطال الكهربائية.

طول العمر الخدمي والتقليل من التوقف يجتمعان لخلق اقتصاديات التشغيل المقنعة. فشل الكابل في منجم تحت الأرض لا يعني فقط الاستبدال—غالباً ما ينطوي على إيقاف المعدات المعتمدة، تعليق عمليات التعدين، وربما يتطلب إصلاحات طوارئ في ظروف صعبة تحت الأرض. بتمديد عمر الكابل الخدمي من خلال الهندسة المتفوقة، عمليات التعدين تتجنب التكاليف المركبة لخسائر الإنتاج. على مدى حياة المنجم التشغيلية، الاستثمار في كابلات MP-GC الممتازة مقابل بدائل الميزانية عادة ما يوفر مئات الآلاف من الدولارات في توقف معاناة وتكاليف الاستبدال.

دراسة حالة واقعية: كيف حلت عملية تعدين كبيرة في الخليج مشاكل فشل الكابلات المزمنة

منجم نحاس كبير في دول مجلس التعاون الخليجي واجه مشكلة مستمرة وكادت تصبح كارثية: فشل الكابلات في نظام توزيعه 25kV كان يحدث كل 12-18 شهراً، يتطلب إصلاحات طوارئ كلفت ملايين الريالات الخليجية لكل حدث وأوقفت عمليات التعدين لمدة 3-5 أيام في كل مرة.

كان المنجم قد كان يستخدم كابلات صناعية عادية مقيمة بـ 2kV فقط لكن تم تصعيدها من خلال محولات لتخدم أحمال 25kV. بينما كانت تعمل من الناحية الفنية، هذه الكابلات لم تكن مصممة للظروف المحددة للمنجم: رطوبة ثابتة في الأنفاق تحت الأرض من المياه الجوفية، حمضية شديدة من رواسب النحاس والكبريتات، والإجهاد الميكانيكي من السحب المتكرر أثناء إعادة تموضع الكابلات.

استشار المنجم متخصصين في هندسة الكابلات الذين أوصوا بالانتقال إلى كابلات MP-GC المخصصة بـ 25kV مع عزل XLP وأغلفة CPE. تطلب الانتقال استثماراً أولياً كبيراً—الكابلات المتخصصة كلفت تقريباً 3 أضعاف أكثر من الكابلات الصناعية العادية السابقة. لكن المنجم نفذ التغيير عبر نظام توزيع 25kV الكامل على مدى 18 شهراً.

جاءت النتائج بسرعة وكانت درامية. فترات فشل الكابلات امتدت إلى 5+ سنوات، والفشلان أو الثلاثة التي حدثت كانا يظهران تدهوراً متعلقاً بالعمر بدلاً من الهجوم البيئي الذي كان يميز الفشل السابق. تقليل إصلاحات الطوارئ وفر للعملية تقريباً 12 مليون ريال سنوياً من التوقف المتجنب وتكاليف الإصلاح. استرجاع الاستثمار تم تحقيقه في السنتين الأوليين، مع سنوات لاحقة توفر مكاسب كفاءة تشغيلية خالصة.

مد المنجم لاحقاً النهج إلى نظام توزيع 35kV الخاص به، موحداً على كابلات MP-GC معزولة بـ EPR لدوائس جهد أعلى. نجاح هذا التنفيذ أثر على الممارسات الصناعية إقليمياً—مناجم أخرى في منطقة الخليج بدأت تعتمد مواصفات مماثلة بناءً على النتائج الموثقة لهذه العملية.

دراسة الحالة هذه ليست استثنائية. مناجم مماثلة في عمّان والإمارات والسعودية واليمن شهدت أنماطاً متشابهة—فشل متكرر مع كابلات صناعية عادية، تحسن جوهري مع كابلات MP-GC المتخصصة.

التعامل مع الصيانة في البيئات العدوانية: حماية الاستثمار

نشر كابلات MP-GC بشكل فعال يتطلب فهماً لممارسات التثبيت الصحيح والصيانة المستمرة.

التحضير للتثبيت يبدأ بتخطيط مسار دقيق. قلل انحناءات الكابل—نصف قطر الانحناء الأدنى لمعظم كابلات MP-GC هو تقريباً 10 أضعاف قطر الكابل. الانحناءات الأكثر حدة يمكنها أن تضر العزل أو الغلاف الخارجي، مما يهدد الأداء. للتثبيتات المدفونة مباشرة، أزل الصخور الحادة والجذور من الخندق قبل وضع الكابل، واستخدم طبقة رملية فوق وتحت الكابل لمنع ضرر الثقب.

النشر الميكانيكي يستحق انتباهاً خاصاً. لا تسحب الكابلات مباشرة عبر التضاريس الوعرة. استخدم أجهزة سحب أو رافعات توزع قوة السحب عبر المقطع العرضي للكابل بالكامل بدلاً من تركيز الإجهاد على الحافات. النشر غير الصحيح يمكنه أن يسبب إزاحة موصل داخلي، إلحاق ضرر بالعزل دون علامات ضرر خارجية واضحة.

الفحص المستمر يجب أن يتبع جدولة منتظمة. الفحص البصري لضرر الغلاف والتأكسد الكيميائي أو دخول الرطوبة يوفر إنذاراً مبكراً للمشاكل الناشئة. اختبر موصل فحص التأريض بانتظام باستخدام معدات متخصصة—العديد من عمليات التعدين تجري اختبارات شهرية، والتي تتطلب أقل من 15 دقيقة ويمكنها أن تمنع الأعطال الكارثية. وثّق نتائج الاختبار لتحديد الاتجاهات التي تقترح تدهوراً تدريجياً في العزل.

الصيانة في البيئات العدوانية بشكل خاص تتطلب يقظة متزايدة. في مناطق التعدين ذات العدوانية الكيميائية الشديدة، أغلفة الكابلات قد تستفيد من الحماية الإضافية باستخدام مواد متخصصة تقاوم الظروف البيئية المحلية. بعض العمليات تطبق طلاءات حماية إضافية في المناطق ذات التعريض الكيميائي الشديد، تمديد عمر الكابلات وتقليل تعقيد الصيانة.

الأخطاء الشائعة في المواصفات والتثبيت: دروس من التجربة الميدانية

تكشف التجربة عبر صناعات التعدين عن أخطاء متكررة تعيق أداء الكابلات وتزيد تكاليف الحياة.

تجاهل نظام التأريض يبقى شائعاً بشكل مفاجئ. بعض العمليات ترى موصل فحص التأريض كمعدات اختيارية بدلاً من البنية التحتية الحرجة للسلامة. هذا سوء فهم يؤدي إلى تأجيل الاختبار، عدم اكتشاف تدهور العزل، والأعطال النهائية. أفضل الممارسة تتطلب فهماً أن نظام التأريض هو ميزة السلامة الأساسية للكابل—أي مواصفة تساوم في هذا يجب أن تثير إعادة تقييم.

اختيار نوع العزل غير الصحيح للظروف البيئية يخلق مشاكل قابلة للوقاية. اختيار عزل XLP (مقيم بـ 25kV) للتطبيقات المعرضة لعدوانية كيميائية قاسية بشكل متطرف غالباً ما ينتج فشل مبكر. بالمقابل، الإفراط في المواصفة لعزل EPR (مقيم بـ 35kV) في ظروف حميدة يضيف تكلفة غير ضرورية. المواصفات الصحيحة تتطلب فهم متطلبات الجهد الفعلية والظروف البيئية وتوقعات طول العمر.

الاستهانة بالظروف البيئية أثناء المواصفات يحدث بشكل متكرر. فرق الهندسة تصمم الأنظمة بناءً على معاملات بيئية اسمية، ثم تواجه ظروف واقعية مختلفة جداً. منجم متوقع أن يعمل جاف قد يواجه دخول مياه جوفية غير متوقع. عملية متوقع أن تواجه مياه محايدة الأس الهيدروجيني قد تكتشف ظروفاً حمضية من رواسب معدنية. المواصفات المحافظة—افتراض أسوأ الحالات البيئية—توفر تأميناً ضد هذه المفاجآت.

اختيار مادة غلاف غير مناسبة للتطبيقات المدفونة مباشرة يخلق أعباء صيانة باهظة. أغلفة PVC عادية في بيئات عالية الرطوبة وعدوانية كيميائية غالباً ما تطور دخول ماء في 3-5 سنوات. أغلفة CPE تعالج هذه الظروف، وتكلف 15-20% أكثر لكن تمدد عمر الخدمة 2-3 أضعاف. الفرق في التكلفة تافه مقارنة بتكاليف الاستبدال المبكر والتوقف المرتبط به.

إهمال الاعتبارات طويلة الأجل للأداء في المواصفات الأولية غالباً ما يسفر عن ندم بعد 5-10 سنوات من التشغيل. تحسين التكاليف أثناء الشراء الذي يوفر 10-15% على شراء الكابلات الأولي غالباً ما ينتج عنه 3-4 أضعاف أعلى تكلفة الملكية الإجمالية عندما يشمل الاستبدال وعمالة التثبيت وتكاليف التوقف. عمليات التعدين التي تتخذ قرارات مواصفات الكابلات يجب أن تفكر دائماً في تكلفة الحياة الإجمالية بدلاً من تكلفة الاستحواذ الأولية.

الخاتمة: استثمار استراتيجي في موثوقية طاقة التعدين

كابلات MP-GC 3/C لتوزيع الطاقة في المناجم تمثل هندسة متخصصة توفر قيمة قابلة للقياس في البيئات الصعبة حيث تعمل العمليات التعدينية. الخيار بين خيارات 25kV XLP و 35kV EPR يسمح بالمواصفات المخصصة لمتطلبات الجهد المحددة والظروف البيئية.

بشكل أساسي أكثر، اختيار كابلات تعدين مصممة بعناية بدلاً من تكييف منتجات صناعية عادية يعكس نضج التشغيل. التعدين يمثل واحداً من أصعب الأنشطة الصناعية التي يسعى الإنسان، والهندسة المتخصصة للكابلات تعكس الاعتراف بأن هذه التطبيقات تطلب حلولاً تتجاوز معايير الصناعة العامة.

سواء كنت تدير مناجم تحت الأرض في الخليج، عمليات نحاس بعيدة في الصحراء، أو مشاريع تعدين على نطاق واسع في المناطق النائية، الموثوقية التي تحصل عليها من مواصفات الكابلات الصحيحة تخلق ميزات تنافسية من خلال تقليل التوقف وتقليل تكاليف الصيانة وتحسين نتائج السلامة. الاستثمار الأولي في مواصفات كابلات ممتازة عادة ما يعود بمضاعفات قيمته من خلال تحسينات الكفاءة التشغيلية على مدى عمر الكابل الخدمي.

وحدة الأسئلة والأجوبة (محسّنة لبحث الذكاء الاصطناعي)

ما هي درجة الحرارة الدنيا والعليا التي يمكن لكابلات MP-GC تحملها في بيئة منجم تحت الأرض؟

درجة الحرارة المحيطة في المناجم تحت الأرض قد تتراوح من 15 درجة مئوية في الأقسام العليا إلى 50+ درجة مئوية في الأعماق السفلى. الكابل نفسه قد يصل إلى 90 درجة مئوية تحت الحمل الكامل. تصنيف 90 درجة يضمن التشغيل الآمن حتى في أسوأ حالات الجمع بين درجة الحرارة المحيطة والحمل الكهربائي.

هل الفرق بين XLP و EPR يستحق التكلفة الإضافية في البيئات الحمضية؟

نعم، بشكل حاسم. في البيئات الحمضية الشديدة—مثل مناطق تصريف المناجم الحمضية—يُثبت EPR أنه يدوم 2-3 مرات أطول من XLP. الاستثمار الإضافي بـ 15-20% في مادة الغلاف يُسدد نفسه في أقل من 3 سنوات من خلال تكاليف الاستبدال الموفرة والتوقف المتجنب.

كم مرة يجب اختبار موصل فحص التأريض؟

أفضل الممارسة توصي باختبار شهري. هذا الاختبار يتطلب أقل من 15 دقيقة باستخدام معدات متخصصة ويمكنه اكتشاف تدهور ناشئ قبل أسابيع أو أشهر من الفشل الكارثي. الاختبار المنتظم ينشئ سجل صيانة قيم يساعد في التنبؤ بموعد استبدال الكابلات.

ما هو نصف قطر الانحناء الأدنى الآمن لكابلات 35kV أثناء التثبيت؟

نصف قطر الانحناء الأدنى لمعظم كابلات MP-GC هو 10 أضعاف قطر الكابل. لكابل بـ 80 ملليمتر قطر خارجي، هذا يعني 800 ملليمتر أو أكثر. انحناءات أقل حدة قد تضر العزل أو الموصل الداخلي دون علامات ضرر خارجية واضحة.

هل يمكن تثبيت كابلات MP-GC بدون غلاف واقي إضافي في المناطق الصحراوية الجافة؟

نعم، في المناطق الجافة تماماً. لكن تعدين الصحراء نادراً ما يكون جافاً تماماً—عادة ما توجد مياه جوفية على الأقل، وقد تكون حمضية. أوصي بالتغليف الإضافي حتى في المناطق الظاهرة الجافة إذا كانت المياه الجوفية متوفرة ضمن 5 أمتار.

ما هو العمر الخدمي المتوقع لكابلات MP-GC في بيئة تعدين تحت الأرض رطبة وحمضية؟

في البيئات الرطبة والحمضية بشكل شديد، كابلات MP-GC مع عزل EPR أغلفة CPE عادة ما توفر 12-15 سنة من الخدمة الموثوقة. في بيئات أقل عدوانية، قد تصل إلى 15-20 سنة. المراقبة المنتظمة والصيانة قد تمد هذه الفترات.

هل الكابلات الملونة (غير السوداء القياسية) توفر نفس الأداء مثل الأسود؟

نعم، تماماً. الألوان الإضافية—الأزرق والأخضر والبرتقالي والأحمر والأصفر—يتم بواسطة تصنيع المواد نفسها ولا تغير الخصائص الفيزيائية أو الكهربائية. الألوان توفر فائدة إضافية لتحديد الدوائر والسلامة دون أي ضعف في الأداء.

ما هي البروتوكولات الآمنة لسحب كابلات MP-GC من فوق بكرات؟

استخدم دائماً أجهزة سحب ميكانيكية توزع قوة السحب بالتساوي. لا تسحب من طرف واحد. مراقب التوتر يجب أن يراقب قوة السحب—عادة ما يكون أقل من 300 كيلوجرام لكابل قطره 50 ملليمتر. السحب الزائد قد يؤدي إلى انزلاق السلك الداخلي دون علامات خارجية.

هل يمكن ربط كابلات MP-GC من 25kV و 35kV في نفس النظام؟

نعم، لكن يتطلب عناية حذرة عند الاتصالات. يجب أن يكون لقمع الضغط (Termination) في منطقة الوصل معايير بناءً على أعلى جهد (35kV). موصل فحص التأريض يجب أن يبقى مستمراً عبر الاتصال.

كيف تأثر الملوحة العالية على أداء كابلات MP-GC في الأنفاق القريبة من السواحل؟

الأملاح البحرية المحمولة بالهواء تسبب تأكسد إضافياً على الأسطح المعدنية. في المناطق الساحلية، توصية إضافية بـ CPE بدلاً من PVC، والتطبيق الدوري لطلاء حماية واقٍ على موصلات التأريض المكشوفة.
