كابلات (N)GFLGOEU‑J المطاطية المرنة المسطحة لرافعات الموانئ: الأداء في البيئات القاسية عبر موانئ الشرق الأوسط

مقدمة: حين تصبح البيئة العدو الأول للبنية التحتية الكهربائية

تمثّل بيئة الموانئ البحرية في منطقة الشرق الأوسط واحدة من أعقد البيئات التشغيلية التي تواجهها الكابلات الكهربائية الصناعية على المستوى العالمي. فعلى عكس التطبيقات الصناعية الداخلية التي تعمل في ظروف خاضعة للضبط والتحكم، تتعرض كابلات الرافعات في موانئ الخليج العربي وبحر العرب لعدد من العوامل البيئية الضارة في آنٍ واحد وبصورة متواصلة على مدار الساعة طوال أيام العام.

درجات الحرارة المحيطة تتجاوز 45 درجة مئوية في أشهر الصيف، فيما قد تبلغ درجة حرارة الأسطح المعدنية المعرّضة للشمس المباشرة على هياكل الرافعات ضعف هذه القيمة أو يزيد. تصطدم الرياح الموسمية المحمّلة بجزيئات الملح البحري والغبار الصحراوي بالأسطح الكهربائية المكشوفة على مدار الساعة. يُضاف إلى ذلك مستويات الأشعة فوق البنفسجية المرتفعة بشكل استثنائي على طول سواحل الخليج العربي، وهي من أعلى المعدلات المسجّلة عالمياً قياساً بنفس خطوط العرض في مناطق أخرى.

في ظل هذه الحقائق التشغيلية، يتحول اختيار الكابل من مجرد قرار توريدي إلى قرار هندسي استراتيجي. وكابلات (N)GFLGOEU‑J المطاطية المرنة المسطحة المصنّعة وفق معيار DIN VDE 0250-809 بجهد مقنن 0.6/1 كيلوفولت، صُمِّمت تحديداً لمواجهة هذه التحديات بمنظومة متكاملة من الحلول المادية والهندسية.

الفصل الأول: تحديات البيئة الساحلية الصناعية في الشرق الأوسط

1.1 الحرارة الشديدة والإجهاد الحراري المتراكم

يُشكّل الإجهاد الحراري التهديد الأكثر ديمومة للكابلات الكهربائية في بيئة الخليج العربي. الحرارة لا تعمل بصورة لحظية فحسب، بل تتراكم آثارها على مدى سنوات في ما يُعرف علمياً بالشيخوخة الحرارية للبوليمرات. في كل ساعة تشغيل تحت حرارة مرتفعة، تتسارع تفاعلات الأكسدة داخل جزيئات المطاط، وتتكسر الروابط الكيميائية العرضية التي تمنح المادة مرونتها، ومع مرور الوقت يصبح الغلاف الخارجي هشاً وعرضة للتشقق والتكسر عند أدنى إجهاد ميكانيكي.

كابلات (N)GFLGOEU‑J تحمل درجة حرارة موصّل قصوى مستدامة تبلغ 90 درجة مئوية، ودرجة حرارة بيئة محيطة تصل إلى 80 درجة مئوية في التطبيقات الثابتة وفي أنظمة الكابل المتحرك (festoon) على حدٍّ سواء. هذه الهوامش الحرارية ليست مجرد أرقام اسمية؛ إنها تمثل فارقاً حقيقياً بين كابل يستنزف هامشه الحراري الكامل في درجات حرارة الخليج المعتادة، وكابل آخر لا يزال يعمل بعيداً عن حدوده التصميمية حتى في أقسى أيام الصيف.

1.2 الأشعة فوق البنفسجية: التدمير الصامت للبوليمرات

تُعدّ منطقة شبه الجزيرة العربية من أعلى مناطق العالم من حيث معدلات الإشعاع الشمسي، مع مؤشرات للأشعة فوق البنفسجية تصل إلى 11 أو تتجاوزه في ذروة الصيف. عند مستوى الجزيئات، تعمل الفوتونات عالية الطاقة على قطع الروابط الجزيئية في البوليمرات — وهي ظاهرة تُعرف بالتحلل الضوئي — مما يؤدي تدريجياً إلى تصلب الأغلفة المطاطية وتشققها وفقدانها لخواص الإحكام والمرونة. الكابلات المصنوعة من مواد غير مستقرة تحت الأشعة فوق البنفسجية قد تُظهر علامات تدهور واضحة في غضون سنتين إلى ثلاث سنوات فقط من التشغيل المكشوف.

الغلاف الخارجي لكابلات (N)GFLGOEU‑J مُصنَّع من مركّب المطاط الثقيل 5GM3 باللون الأسود. اللون الأسود هنا ليس خياراً جمالياً، بل قرار تقني مدروس: أسود الكربون المدمج في التركيبة يعمل آلياً مزدوجاً؛ فهو يمتص الأشعة فوق البنفسجية قبل أن تخترق أعمق طبقات المادة، ويُبطّئ في الوقت ذاته التفاعلات الأكسيدية الجذرية عبر خصائصه كمثبّط للجذور الحرة. النتيجة: كابل يحافظ على تكامله المادي والكهربائي لسنوات طويلة تحت الإشعاع الشمسي المباشر.

1.3 الرذاذ الملحي والرطوبة: هجوم متعدد الأوجه

البيئة الساحلية تجمع بين الرطوبة النسبية المرتفعة وتراكم جزيئات الملح على الأسطح الكهربائية. هذا التركيب يُشكّل خطرين متمايزين: أولاً، الأكسدة التدريجية لموصّلات النحاس في حالة تغلغل الرطوبة عبر أي إخفاق في نظام العزل أو الغلاف الخارجي؛ وثانياً، تكوّن طبقة موصلة لكهربائية ضعيفة على سطح العزل عند تراكم أملاح الصوديوم والمغنيسيوم، مما يُسهم في ظاهرة تتبع السطح الكهربائي التي تُسرّع تدهور العزل على المدى البعيد.

مركّب EPR المُستخدم في عزل كابلات (N)GFLGOEU‑J يتميز بامتصاص منخفض جداً للماء مقارنةً بـ PVC أو XLPE في ظروف التعرض المائي المتواصل، مما يُقلل من احتمالية تغلغل الرطوبة الملحية إلى بنية العزل. الغلاف الخارجي 5GM3 من جهته يوفر حاجزاً مادياً متيناً لا تعبره جزيئات الرطوبة والملح بسهولة، مع مقاومة معتمدة للرطوبة وفق متطلبات الاستخدام الخارجي غير المحدود.

1.4 الأوزون: عامل التآكل غير المرئي

تتميز البيئة الساحلية في الخليج العربي بتركيزات مرتفعة نسبياً من الأوزون الجوي، ناجمة عن التفاعلات الكيميائية الضوئية بين الإشعاع الشمسي وأكاسيد النيتروجين المنبعثة من حركة السفن والمعدات الصناعية الكثيفة. الأوزون يُهاجم الروابط المزدوجة الكربون-كربون في البوليمرات المطاطية عبر آلية تُعرف بتشقق الأوزون، تنتج عنها شقوق دقيقة تمتد عمودياً على اتجاه الإجهاد الميكانيكي في الكابل.

عزل EPR من النوع 3GI3 الذي تعتمده كابلات (N)GFLGOEU‑J يتمتع بمقاومة طبيعية عالية للأوزون بحكم تركيبته الجزيئية؛ إذ إن غياب الروابط المزدوجة الكربون-كربون في السلسلة الرئيسية لجزيء EPDM — أساس مركّب EPR — يُزيل الموقع المفضّل لمهاجمة الأوزون، مما يمنح الكابل حماية ذاتية دون الحاجة إلى مضافات كيميائية إضافية قد تُقلل مع الوقت.

1.5 الزيوت والمواد الكيميائية: واقع لا مفر منه في بيئة الرافعات

تُفرز أنظمة الرافعات الميناتية كميات من الزيوت الهيدروليكية وشحوم التشحيم بصورة دورية، إما من خلال التسرب العادي أو عند الصيانة الدورية. تراكم هذه المواد على أسطح الكابلات يُشكّل تحدياً كيميائياً مزدوجاً: تدهور الغلاف المطاطي الخارجي عبر استخلاص المُلدِّنات وتورّم مادة البوليمر في بعض أنواع الزيوت، وفي الحالات الأشد خطورة، اختراق الزيت عبر إخفاق الغلاف للوصول إلى طبقة العزل.

مقاومة الزيت في كابلات (N)GFLGOEU‑J مُعتمدة وفق معيار DIN EN/IEC 60811-404، وهو معيار قياس موحّد يحدد درجة تورّم المادة المطاطية بعد الغمر في زيت معياري لمدة وفترة زمنية محددتين. اجتياز هذا الاختبار يضمن أن الغلاف الخارجي للكابل يحافظ على سلامته الميكانيكية وخصائص الإحكام حتى في بيئات العمل التي يكون فيها التلوث بالزيوت أمراً اعتيادياً.

الفصل الثاني: العلم المادي خلف الأداء — لماذا تتفوق المطاط على البدائل؟

2.1 EPR مقابل PVC: ليسا مادتين متكافئتين في بيئة الخليج

يشيع في المواصفات الهندسية الجامعة بين جميع الكابلات في فئة جهد واحدة تحت مظلة واحدة، متجاهلةً الفروقات الجوهرية بين الخصائص المادية للعوازل المختلفة. في بيئة الموانئ بمنطقة الخليج العربي، الفارق بين EPR وPVC ليس فارقاً نسبياً بل نوعياً.

PVC يعتمد على المُلدِّنات لإضفاء المرونة عليه — مواد صغيرة الجزيئات تميل إلى الهجرة تدريجياً خارج مصفوفة البوليمر تحت الحرارة المستدامة والتعرض لأشعة UV. هذه الهجرة تُسبب تصلّب الكابل وهشاشته، مما يجعله عرضة للتشقق عند أي انحناء بعد سنوات من التشغيل في درجات حرارة الخليج. درجة حرارة الموصّل القصوى لـPVC لا تتجاوز 70 درجة مئوية في معظم المواصفات القياسية، مما يُضيّق هامش الأمان في بيئة تكون فيها درجة الحرارة المحيطة 45 درجة مئوية.

EPR في المقابل هو مطاط مُركّب كيميائياً تمنحه الروابط التساهمية ثلاثية الأبعاد مرونته الأصيلة دون الحاجة إلى مُلدِّنات قابلة للهجرة. خصائصه الميكانيكية تبقى ثابتة نسبياً عبر نطاق درجات الحرارة الواسع الملائم لبيئة الخليج، كما أن طبيعته الجزيئية تجعله متفوقاً ذاتياً على الأوزون دون الحاجة إلى إضافات كيميائية.

2.2 الموصّلات شديدة النعومة: ليس رفاهية، بل ضرورة فيزيائية

الرافعات في الموانئ الكبرى لا تتوقف. كل دورة عمل — من رفع حاوية من سفينة وإيداعها في الساحة — تنطوي على حركة ذهاب وإياب لعربة الرافعة على الجائز الرئيسي، ومع كل حركة ينثني الكابل المثبّت في نظام الرفارف (festoon) مئات الملليمترات عند نقاط التعليق. على مدى سنوات التشغيل، تتراكم ملايين دورات الانحناء هذه في موصّل الكابل.

موصّلات الفئة 6 المستخدمة في كابلات (N)GFLGOEU‑J للمقاطع حتى 25 ملم² تتألف من عدد كبير جداً من الأسلاك النحاسية الرفيعة. هذا التصميم ينبع من مبدأ فيزيائي بسيط: عند انحناء موصّل، يتناسب إجهاد كل سلك مع قطره؛ أسلاك أرفع تعني إجهاداً أقل لكل سلك لنفس نصف قطر الانحناء، وإجهاد أقل يعني عمراً أطول قبل الكسر الناجم عن التعب. الموصّل شديد النعومة لا يُطيل عمر الكابل فحسب، بل يُطيل في الوقت ذاته أعمار أنظمة التعليق والمشابك الميكانيكية التي يُقلل من الشدات المتعاقبة عليها.

2.3 الغلاف الثقيل 5GM3: طبقة حماية تُقرأ بمنطق التصميم المنظومي

مواصفة 5GM3 لمركّب الغلاف الخارجي ليست عشوائية في كابلات (N)GFLGOEU‑J. الرقم 5 في المسمّى يُشير إلى أن هذا مطاط صناعي للاستخدامات الثقيلة، مؤهّل لتحمّل الإجهاد الميكانيكي المتكرر، والتعرض للمواد الكيميائية الشائعة، والظروف الجوية القاسية. تركيبة 5GM3 تُحقق توازناً دقيقاً بين الصلابة الكافية لمقاومة الصدمات الميكانيكية، والمرونة الكافية لتحمّل الانحناءات المتكررة دون تشقق، وذلك في نطاق درجات الحرارة الممتد من سالب 30 درجة مئوية في أنظمة الكابل المتحرك إلى زائد 80 درجة في البيئة المحيطة.

الفصل الثالث: الموانئ الحقيقية في الشرق الأوسط — بيئات الاختبار الفعلية

3.1 ميناء جبل علي، دبي، الإمارات العربية المتحدة

يُعدّ ميناء جبل علي الذي تُشغّله شركة موانئ دبي العالمية (DP World) على بعد نحو 35 كيلومتراً جنوب غرب مدينة دبي، أكبر ميناء في الشرق الأوسط وواحداً من أكبر عشرة موانئ في العالم من حيث الطاقة الاستيعابية بأكثر من 14 مليون وحدة مكافئة للحاوية العشرين (TEU) سنوياً. افتُتح الميناء عام 1979، وتوسّع على مر العقود ليشمل اليوم ثلاثة محطات، يُمثّل الميناء قاعدة إعادة الشحن الرئيسية لمنطقة مجلس التعاون الخليجي بأسرها، ويربط خطوط التجارة بين آسيا وأوروبا وشرق أفريقيا وشبه القارة الهندية.

محطة 3 التي افتُتحت عام 2014 تُجسّد التحدي التقني الأعمق: نظام ساحة شبه آلي يعتمد على رافعات من نوع RMG وشبكة كثيفة من أنظمة التحكم وحساسات القياس الموزّعة على طول الكابلات. أي إخفاق في نظام الكابل في بيئة مؤتمتة لا يعني توقف رافعة واحدة، بل قد يعني توقف قطاع كامل من الساحة لفترة تُكبّد الميناء خسائر يصعب تعويضها أثناء استقبال الرحلات البحرية.

الظروف البيئية في جبل علي تجمع كل العوامل الضارة دفعة واحدة: صيف صحراوي حار جاف يُعقبه شتاء رطب ببخار الملح القادم من الخليج، ورياح شمال غربية موسمية (الشمال) تُوصّل جزيئات الرمال والأملاح إلى كل زاوية في الرافعة.

3.2 ميناء خليفة، أبوظبي، الإمارات العربية المتحدة

ميناء خليفة هو الميناء المتكامل الأحدث في منطقة الخليج؛ افتُتح مرحلته الأولى عام 2012 في منطقة تسعى إلى أن تصبح أكبر منطقة صناعية متكاملة في الشرق الأوسط تحت اسم مجمّع كيزاد (KIZAD). يمتلك الميناء بنية تحتية من الجيل الجديد بما فيها رافعات STS من الجيل الخامس قادرة على خدمة أكبر سفن الحاويات المتداولة حالياً.

الموقع الجغرافي لميناء خليفة يجعله أكثر انكشافاً للرطوبة البحرية مقارنةً بجبل علي، نظراً لقربه من مصبّ خور الدفاع والتيارات البحرية الغنية بالأملاح من خليج فارس. الكابلات العاملة في هذا الميناء تتعرض لتراكم الملح بصورة أكثر حدة، مما يُضاعف من أهمية مقاومة الرطوبة الملحية في مواصفات الكابل.

3.3 ميناء صلالة، عُمان

على النقيض من موانئ الخليج، يقع ميناء صلالة في محافظة ظفار جنوب سلطنة عُمان على ساحل بحر العرب. يُعدّ أحد أهم موانئ إعادة الشحن في المنطقة وملتقى مهماً على طريق التجارة الآسيو-أوروبية. ما يميّز صلالة بيئياً هو ظاهرة الخريف المدارية (موسم المطر الموسمي) التي تضرب المنطقة بين يونيو وسبتمبر، محوّلةً المناخ الجاف إلى بيئة شديدة الرطوبة تتراوح بين 80 و95 في المائة لأشهر متواصلة.

هذا الانتقال الحاد بين الجفاف الشديد والرطوبة الشديدة يُشكّل تحدياً خاصاً للمواد المطاطية: التمدد والانكماش المتكرران بفعل دورات التحميل الحراري والرطوبي يُسرّعان التشقق في المواد ذات الاستقرار الضعيف. خصائص EPR وغلاف 5GM3 في كابلات (N)GFLGOEU‑J تُقدّم استقراراً أبعد مدى في مواجهة هذه الدورات بالمقارنة مع البدائل الأقل كفاءة.

3.4 ميناء الدمام (ميناء الملك عبدالعزيز)، المملكة العربية السعودية

يُمثّل ميناء الملك عبدالعزيز في الدمام البوابة الرئيسية للمنطقة الشرقية من المملكة العربية السعودية وقلب منطقة الخليج الصناعية. يعمل الميناء في بيئة خليجية نموذجية تجمع الحرارة الجافة الشديدة في الصيف مع الرطوبة المرتفعة في الشتاء، غير أن ما يميّزه هو الكثافة التشغيلية العالية جداً في قطاع الرافعات الخاصة بشحنات البتروكيماويات والبضائع العامة، حيث تعمل الرافعات في وردياتٍ طويلة في بيئة تتزاحم فيها أبخرة الهيدروكربونات مع الهواء البحري الملحي — وهو مزيج من الأكثر قسوةً على أنظمة الكابلات في أي مكان في العالم.

الفصل الرابع: كابل مسطح لأنظمة الرفارف — ليس مجرد شكل

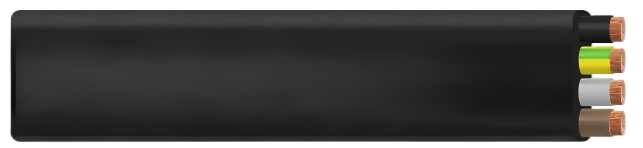

تصميم الكابل المسطح في (N)GFLGOEU‑J هو استجابة هندسية مباشرة لطبيعة حركة الرافعات على الرصيف. في نظام الرفارف، يُعلَّق الكابل بين سلسلة من عربات التعليق المثبتة على الجائز الرئيسي للرافعة، فيتطوّى وينفرد بالتزامن مع حركة العربة الرئيسية. الانحناء يحدث في مستوى واحد فحسب — المستوى الرأسي الموازي لاتجاه الحركة.

الكابل المستدير في نظام الرفارف يجد نفسه حراً في الدوران حول محوره الطولي بشكل غير منتظم مع تراكم دورات الحركة، مما يُنتج إجهادات التفافية تضاف إلى إجهادات الانحناء، وتُسرّع من تعب الموصّلات وتآكل نقاط التعليق وأدلّة الكابل. الكابل المسطح يُزيل هذه الدرجة من حرية الحركة بطبيعة بنيانه، فيُقيّد الانحناء في المستوى المصمّم، ويتيح تكديس الكابلات بصورة منتظمة ومنضبطة في عربات التعليق، مما يُقلل التآكل الاحتكاكي بين الكابلات المتجاورة.

الفصل الخامس: الأداء الكهربائي في الخدمة الميناتية

5.1 جهد التشغيل وهامش الأمان

الجهد المقنّن 0.6/1 كيلوفولت يُغطي مباشرة متطلبات توزيع الطاقة الكهربائية في رافعات الرصيف وساحة الحاويات. الجهد التشغيلي الأقصى المسموح به يبلغ 0.7/1.2 كيلوفولت في أنظمة التيار المتردد و0.9/1.8 كيلوفولت في أنظمة التيار المستمر، فيما تُتاح إمكانية التشغيل على جهد 1000 فولت بموجب توجيه DIN VDE 0298-3 بناءً على تأهيل مركّب العزل المستخدم. هذا الهامش يُوفّر مرونة هندسية حقيقية للمصممين الذين يعملون على مشاريع بناء أو توسعة محطات في الموانئ المذكورة.

5.2 دوائر التحكم والإشارة: ليس الطاقة وحدها

كابلات الرافعات الميناتية لا تنقل طاقة الدفع فحسب؛ إنها تحمل في الوقت ذاته دوائر التحكم وإشارات الحساسات والتغذية الراجعة من المشفّرات والتواصل بين وحدات التحكم المبرمج وأنظمة إدارة الساحة. الطيف المتاح من الكابلات يمتد من 4 أوصال بمقطع 1.5 ملم² المخصص للدوائر الخفيفة، وصولاً إلى 4 أوصال بمقطع 150 ملم² للدوائر ذات الطاقة العالية، مع خيارات متعددة في عدد الأوصال تصل إلى 12 وصلة في المقاطع الأصغر، مما يُتيح تصميم مسار كابل موحّد يجمع دوائر متعددة الوظائف.

الفصل السادس: القيمة الهندسية — الموثوقية والسلامة وتكلفة الدورة الكاملة

6.1 تكلفة دورة الحياة الكاملة: المعيار الصحيح للمقارنة

المشغّلون المحترفون للموانئ في الشرق الأوسط — سواء كان ذلك موانئ دبي العالمية في جبل علي أو ABP في الموانئ الخليجية الأخرى — يُقيّمون مكوّنات البنية التحتية بمنطق التكلفة الإجمالية لدورة الحياة وليس فقط سعر الشراء الأولي. في هذا الإطار، التوقف غير المخطط لرافعة STS أثناء خدمة سفينة ضخمة يُكلّف ساعياً إلى أضعاف تكلفة الكابل بأكمله — من خلال غرامات التأخير، وتكاليف إعادة جدولة الرحلات، وتسريع عمليات الصيانة الطارئة.

كابل يستمر خمس سنوات في بيئة ميناء الخليج بدلاً من سنتين إلى ثلاث سنوات يُطيل دورة الاستبدال ويُقلل من تراكم تكاليف التوقف والعمالة والمواد. العزل الحراري الثابت والغلاف المقاوم لـUV والموصّل المقاوم للتعب يتحوّلون مجتمعين إلى وفرات اقتصادية حقيقية في سجلات الصيانة على مدى عقد كامل من التشغيل.

6.2 السلامة: المعيار الذي لا تفاوض فيه

في بيئة ميناء تعمل على مدار الساعة بكثافة بشرية عالية، أي خلل كهربائي ينطوي على عواقب تتجاوز مجرد توقف المعدات. الغلاف المقاوم للاشتعال وفق DIN EN/IEC 60332-1-2 يضمن عدم انتشار اللهب على طول مسار الكابل في حال وقوع عطل. منظومة الامتثال التنظيمي — RoHS 2015/863/EU وLVD 2014/35/EU وCPR 305/2011 — تُقدّم إطار ضمان مؤسسي يُعزّز ثقة المهندسين ومديري الموانئ في الأداء طويل الأمد للمنتج.

خاتمة: كابل صُمِّم حيث تبدأ القسوة

كابل (N)GFLGOEU‑J المطاطي المرن المسطح ليس مجرد منتج يفي بمواصفة قياسية؛ إنه منظومة مواد وهندسة تصميم أُعدّت بشكل منهجي لمواجهة التحديات البيئية الأكثر صرامة في الصناعة. من موانئ الخليج الحارقة كجبل علي وخليفة، إلى شواطئ بحر العرب الرطبة في صلالة، ومنطقة الدمام الخليجية الصناعية الملحية — تتقاطع كل هذه البيئات في حاجة موحّدة: كابل لا يستسلم.

مزيج EPR وغلاف 5GM3 والموصّلات شديدة النعومة والشكل المسطح المقيّد للانحناء لا يمثّل مجرد مجموعة ميزات تقنية مدرجة في كتيّب بيانات؛ بل يمثّل استجابةً هندسية متكاملة لفيزياء وكيمياء بيئات العمل الأقسى على الكوكب. وللمهندسين الذين يتحمّلون مسؤولية اختيار الكابل المناسب لمحطة ميناء في الشرق الأوسط، هذا التصميم يُترجم مباشرةً إلى تشغيل أكثر موثوقية، وصيانة أقل تكراراً، وعمر خدمة أطول مدة في الظروف التي تختبر كل شيء.

المصادر التقنية: مواصفات (N)GFLGOEU‑J وفق معيار DIN VDE 0250-809. تحتفظ الشركة المصنّعة بحق تعديل المواصفات دون إشعار مسبق. في التطبيقات ذات الأحمال الميكانيكية أو البيئية الاستثنائية، يُوصى بإجراء تقييم تقني خاص بكل مشروع على حدة.
