كابلات NSSHOEU المطاطية الثقيلة: التقنية والمواد وتحديات البيئات القاسية في منطقة الشرق الأوسط

كابلات NSSHOEU المطاطية الثقيلة: الدليل التقني لأقسى البيئات الصناعية في الشرق الأوسط

في بيئات تتشابك فيها حرارة الصحراء مع رطوبة الموانئ وغبار المناجم وتسربات الزيوت الهيدروليكية، لا تكون الكابلات الكهربائية مجرد موصلات للطاقة — بل تصبح خط الدفاع الأول عن أمان العمليات الصناعية بأكملها.

ما هي كابلات NSSHOEU؟ — تعريف سريع للمحركات البحثية

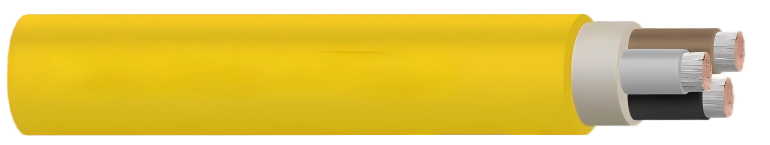

كابل NSSHOEU هو كابل مطاطي ثقيل الاستخدام مصمم لتوصيل الطاقة الكهربائية للمعدات المتنقلة والآلات الثقيلة التي تعمل في ظروف ميكانيكية بالغة القسوة. يمتثل الكابل لمعيار DIN VDE 0250-812 ويعمل عند جهد اسمي 0.6/1 كيلوفولت. يتكون من موصلات نحاسية مُقصَّدة دقيقة التجديل وفق الفئة 5 من معيار IEC 60228، وعازل من مركب المطاط الإيثيلين بروبيلين EPR، وغطاء داخلي من المطاط الصناعي، وغطاء خارجي أصفر اللون من مركب المطاط الثقيل 5GM5. يعمل الكابل في نطاق حرارة محيطية يتراوح بين −40 درجة مئوية و+80 درجة مئوية في التركيبات الثابتة، وبين −30 درجة مئوية و+80 درجة مئوية في التطبيقات المتحركة، مما يجعله مناسباً للبيئات الجافة والرطبة والمكشوفة وحتى المناطق المعرضة لخطر الانفجار.

لماذا تفشل الكابلات الكهربائية التقليدية في بيئات الشرق الأوسط

يُصنَّف الشرق الأوسط من بين أشد بيئات التشغيل الصناعي قسوةً على مستوى العالم. فلا يتعلق الأمر بعامل واحد معاكس، بل بتراكم متزامن لعوامل متعددة تتفاعل فيما بينها بطرق تُسرّع تدهور المواد بصورة أسرع مما تفترضه معظم معايير التصميم الأوروبية.

درجات الحرارة في بيئات مثل ربع الخالي وحقول خام الفوسفات في الأردن ومناجم النحاس في سلطنة عُمان تتجاوز 50 درجة مئوية على السطح خلال فصل الصيف، فيما تنخفض في الليل الصحراوي إلى ما دون الصفر في بعض المناطق ذات الارتفاع المرتفع. هذا التذبذب الحراري اليومي الحاد يُولّد إجهاداً تمددياً وانكماشياً متكرراً داخل مواد العزل والأغطية الخارجية، وهو إجهاد تراكمي يُمهّد لتكوين الشقوق في الكابلات التقليدية.

تُضاف إلى ذلك شدة الأشعة فوق البنفسجية. تقع معظم دول الخليج العربي ومنطقة الشرق الأوسط في نطاق مؤشر UV عالمي يتراوح بين 10 و12 خلال ذروة الصيف — وهو ضعف ما تتعرض له الكابلات المُركَّبة في أوروبا الشمالية. الأشعة فوق البنفسجية تكسر الروابط البوليمرية في مواد الأغطية الخارجية غير المحمية، مما يُفضي إلى تشقق السطح وتبرثق المادة وفقدان مرونتها في غضون أشهر لا سنوات.

في الموانئ والمنشآت الساحلية كمينا سلطان قابوس في مسقط وميناء جبل علي في دبي وميناء الجبيل الصناعي في المملكة العربية السعودية، تُضاف الملوحة إلى المعادلة. الهواء المحمّل بجزيئات الكلوريد يُسرّع أكسدة موصلات النحاس غير المحمية ويُحفّز تآكل النقاط النهائية للكابل. وفي البيئات التي تجمع الرطوبة العالية مع درجات الحرارة المرتفعة — ظاهرة شائعة في موانئ الخليج خلال الصيف حيث تتجاوز الرطوبة النسبية 90% مع حرارة تتجاوز 45 درجة مئوية — تتحوّل الكابلات ذات العزل البيني الضعيف إلى مسارات للتسريب الكهربائي.

ولا يمكن إغفال الجانب الميكانيكي. الكابلات في المناجم والموانئ تتعرض باستمرار لقوى السحب والالتواء والضغط الناجمة عن حركة المعدات الثقيلة. كابل ينجح في اختبارات الانحناء المعملية لكنه يفتقر إلى قوة شد كافية أو مرونة كافية عند درجات الحرارة المرتفعة سيبدأ في الفشل في غضون أسابيع في بيئة خط إنتاج نشطة.

مبادئ علم المواد: لماذا يتفوق NSSHOEU في البيئات القاسية

الموصل النحاسي المُقصَّد المُقصَّد: التجديل الدقيق والتقصير

التجديل الدقيق من الفئة 5 وفق IEC 60228 ليس مجرد مسألة مرونة — بل هو قرار مدروس في علم التعب الميكانيكي للمواد. عندما يُثنى كابل ذو موصل مجدول بتجديل خشن، تتمركز الإجهادات في عدد محدود من الأسلاك السميكة. أما في الموصل دقيق التجديل، فتتوزع إجهادات الانحناء على مئات الأسلاك الرفيعة، مما يُقلّل الإجهاد لكل سلك إلى مستويات تقع بعيداً عن حد الإرهاق، وهو ما يُترجَم مباشرةً إلى عمر تشغيلي أطول في تطبيقات السحب المتكررة.

التقصير بالقصدير يُضيف بُعداً كيميائياً لهذا الاختيار. النحاس غير المحمي في وجود الرطوبة والكلوريدات يتأكسد تدريجياً. طبقة الأكسيد تزيد المقاومة الكهربائية عند سطح التلامس، مما يُولّد تسخيناً موضعياً في نقاط الربط والوصلات. التقصير يُشكّل حاجزاً يمنع الأكسدة دون المساس بالتوصيلية، وهو حل ناجع بصفة خاصة في المناطق الساحلية وبيئات الرطوبة العالية السائدة في موانئ الخليج.

العزل بمطاط الإيثيلين بروبيلين EPR: الكيمياء في مواجهة الإجهاد

مطاط EPR — الإيثيلين بروبيلين — ينتمي إلى عائلة البوليمرات المشبّعة. تعني هذه البنية الكيميائية أن العمود الفقري البوليمري يفتقر إلى الروابط المزدوجة القابلة للأكسدة التي تجعل المطاط الطبيعي وبعض أنواع PVC عرضة للتشقق بفعل الأوزون والأكسجين.

الأوزون ظاهرة حقيقية وإشكالية في بيئات المناجم. تُولّد محطات التحويل الكهربائية عالية الجهد والمحركات الكبيرة الأوزون محلياً، وتكفي تراكيز الأوزون الدنيا جداً — في حدود 0.02 جزء في المليون — لإحداث شقوق مرئية في مطاط البوتاديين الطبيعي خلال أسابيع عند وجود إجهاد ميكانيكي. العزل بمطاط EPR في نوع 3GI3 وفق DIN VDE 0207-20 يتميز بمقاومة متأصلة للأوزون لا تُكتسب بالإضافات بل بطبيعة البنية الجزيئية، مما يجعله ثابتاً حتى في بيئات الأوزون طويلة الأمد.

كذلك يحتفظ EPR بمعاملاته الكهربائية — معامل العزل، وقوة العزل الكهربائي، والعامل التانجنتي — بصورة مستقرة عبر نطاق حراري واسع، وهو أمر بالغ الأهمية في البيئات التي قد ترتفع فيها درجة حرارة الموصل بفعل التحميل الكامل في يوم صيفي حار.

الغطاء الخارجي 5GM5: هندسة المرونة عالية الأداء

تصنيف 5GM5 وفق DIN VDE 0207-21 يمثل المستوى الأعلى من الأداء الميكانيكي في منظومة تصنيفات مركبات المطاط للأغطية. الرقم الأول "5" في المصطلح يحدد مقاومة التآكل، والرقم الثاني "5" يحدد مقاومة الصدمات والتمزق.

المركب المحدد لهذا الغطاء هو خليط بوليمري يجمع خصائص مقاومة التآكل الميكانيكي مع الحفاظ على المرونة عبر نطاق حراري واسع. في الممارسة التطبيقية، يعني ذلك أن الغطاء يُقاوم الاحتكاك المستمر بسطوح الصخر المكسور في نفق المنجم دون أن يصلب ويُصبح هشاً في الجو الحار. الصلابة المرتبطة بدرجات الحرارة المرتفعة — التي تجعل بعض مواد PVC والمطاط التقليدي عرضة للتشقق عند الانحناء في الحرارة الشديدة — لا تظهر في 5GM5 ضمن نطاق التشغيل المحدد للكابل.

اللون الأصفر ليس مجرد اختيار جمالي أو معيار تعريفي. مركبات الصبغ الصفراء المستخدمة في هذه التطبيقات عادةً ما تكون مُحسَّنة لامتصاص الأشعة فوق البنفسجية والحد من نفاذها إلى عمق المادة، مما يُبطئ عملية التشقق الضوئي على السطح الخارجي.

الغطاء الداخلي GM1b: العازل الميكانيكي الصامت

يُشار إلى الغطاء الداخلي من مركب المطاط الصناعي GM1b بمصطلح "ملء الفراغات البينية"، وهو وصف تقني دقيق لكنه يُقلّل من أهمية وظيفته الحقيقية. هذا الغطاء يُنجز ثلاث وظائف متوازية: يمنع تسلل الرطوبة محورياً على طول الكابل في حال تلف الغطاء الخارجي، ويُوزّع قوى الضغط الخارجية على الكتلة الكاملة للكابل بدلاً من تمريرها مباشرةً إلى النوى العازلة، ويُقدّم تماسكاً ميكانيكياً يجعل الكابل بأكمله يتصرف كوحدة مدمجة لا كحزمة من الأجزاء المستقلة عند الالتواء أو الانحناء.

مقاومة الزيت: الحاجز الكيميائي الحاسم في المناجم والموانئ

اختبار مقاومة الزيت وفق DIN EN/IEC 60811-404 يُقيّم ظاهرتين مختلفتين: التضخم الناجم عن امتصاص الزيت، والتغير في الخصائص الميكانيكية بعد التعرض.

في مناجم المعادن والمحاجر، مصادر تلوث الزيت متعددة: السوائل الهيدروليكية في ذراعات الحفر وآليات الضغط، وزيوت الضغط في رافعات الكابلات، والمخلفات الهيدروكربونية من معدات الديزل، وسوائل التبريد والتشحيم المستخدمة في رؤوس الحفر. هذه الزيوت ليست متجانسة — بعضها زيوت معدنية خفيفة، وبعضها زيوت هيدروليكية قائمة على الإستر، وبعضها مخاليط معقدة تتشكل في البيئة التشغيلية.

الكابل الذي يمتص الزيت يتعرض أولاً للتضخم الذي يزيد ضغوط الإجهاد الداخلي، ثم لاحقاً للتدهور عند تبخر المذيبات الخفيفة من الزيت وترك جزيئات ثقيلة تُعيد تشكيل الشبكة البوليمرية. النتيجة النهائية هي فقدان تدريجي للمرونة وقد يصل إلى تكسّر الغطاء تحت الإجهاد الميكانيكي. مركب 5GM5 مُصمَّم لتقليل معامل الانتشار لهذه الهيدروكربونات في بنيته البوليمرية، مما يُبطئ هذا التسلسل من التدهور ويُطيل عمر الكابل في البيئات الملوثة بالزيت.

مقاومة الأشعة فوق البنفسجية والبيئة الخارجية: العلم في مواجهة الشمس الحارقة

يُمثّل الإشعاع فوق البنفسجي في المناطق الاستوائية وشبه الاستوائية — التي تقع فيها معظم دول الشرق الأوسط — التحديَ الأصعب أمام الأغطية البوليمرية للكابلات في التطبيقات الخارجية.

التحليل الضوئي UV هو تفاعل كيميائي يُكسر فيه الفوتون ذو الطاقة العالية الروابط الكيميائية في سلاسل البوليمر. هذا التكسير يُولّد جذوراً حرة تُؤكسد الجزيئات المجاورة، مما يُنتج تغيرات متراكمة في الشبكة البوليمرية تظهر مبدئياً كتلوّن سطحي، ثم كفقدان للمعامل الميكانيكي للأسطح، وأخيراً كشقوق تتمدد من السطح نحو العمق.

مركبات المطاط المستخدمة في الغطاء الخارجي للكابل تحتوي على عوامل حماية من الأشعة فوق البنفسجية مدمجة في البنية البوليمرية. على النقيض من المثبطات الضوئية التي تُضاف كطلاء سطحي وتُحسب بالأيام في البيئات الاستوائية الشديدة، فإن المركبات المدمجة تبقى فعّالة طالما بقيت المادة الحاملة لها. هذا الفارق حاسم في السياق التشغيلي: الكابل المطاطي عالي الأداء يُقدّم مقاومة UV ذاتية تمتد مع عمر الكابل كله لا مع دورة طلاء بحاجة إلى إعادة.

مقاومة الأوزون المُذكورة في معايير الطقس تكمّل هذه الصورة. الأوزون في الهواء المحيطي — الذي يرتفع تركيزه في المناطق ذات تلوث الهواء الحضري وبالقرب من معدات الجهد العالي — يهاجم بالأولوية مطاط البولي بوتاديين والمطاط الطبيعي الذي تتضمن سلاسله الجزيئية روابط مزدوجة كثيفة. البنية المشبعة لمطاط EPR ومركبات 5GM5 تعني مقاومة متأصلة للأوزون دون الحاجة لمضافات مضادة للأوزون يتناقص تأثيرها بمرور الوقت.

مقاومة الرطوبة الحرارية والملوحة: تحديات ساحل الخليج

ظاهرة الرطوبة الحرارية — ارتفاع الرطوبة النسبية مع ارتفاع درجة الحرارة — فريدة في تأثيرها على الكابلات الكهربائية. تزيد درجات الحرارة المرتفعة من معدلات الانتشار الجزيئي، بمعنى أن بخار الماء يتغلغل في الغطاء البوليمري بمعدل أسرع مع الحرارة حتى مع بقاء الفارق في التركيز ثابتاً. النتيجة هي امتصاص رطوبة أعلى عند درجات الحرارة المرتفعة مما يُتوقع من قياسات درجة الحرارة المعتدلة وحدها.

الكابلات في موانئ الخليج تتعرض لهذه الظروف الاستثنائية: رطوبة تقترب من 100% مع حرارة تتجاوز 45 درجة مئوية، في بيئة يُضاف إليها بخار ماء البحر المحمّل بالكلوريد. الكلوريدات بالغة العدوانية على عوازل الكابلات غير الحامية — فهي تُشكّل مسالك موصلة كهربائياً على الأسطح المتحللة، وتُحفّز الجهد السطحي الكهربائي في الكابلات ذات العزل التالف.

الغطاء الداخلي GM1b يُسهم في هذه المقاومة من خلال حصر الرطوبة التي تخترق الغطاء الخارجي في المنطقة السطحية بدلاً من السماح لها بالانتشار محورياً عبر الكابل نحو الموصلات. التقصير النحاسي يُكمل هذه الاستراتيجية بمنع أكسدة الموصل حتى في حالة وصول كميات محدودة من الرطوبة إلى المنطقة الموصلة.

تحديات البيئة التشغيلية: المناجم والموانئ في الشرق الأوسط

مناجم الفوسفات في المملكة العربية السعودية والأردن

المملكة العربية السعودية تمتلك احتياطيات ضخمة من الفوسفات في منطقة العُلا والجوف، كما يُشكّل الأردن أحد أكبر المنتجين العالميين للفوسفات عبر مناجم في منطقة الحسا وعجلون وضانا. هذه المناجم تعمل في ظروف خاصة: بيئة قلوية بفعل الطبيعة الكيميائية لخام الفوسفات، وغبار دقيق يتراكم على الكابلات ويحتجز الحرارة، ومركبات الأمونيا الناجمة عن عمليات التسميد التي تُصنّع في قربها. الغلاف الكيميائي المحيط بالكابلات يختلف جوهرياً عن بيئة منجم فحم حجري، وهو يستوجب مواد غطاء ذات مقاومة واسعة الطيف لا مجرد مقاومة للزيت.

الضخ الكثيف للمياه في مناجم الفوسفات — وهو ضروري لعمليات الفصل والغسيل — يعني أن الكابلات غالباً ما تعمل في بيئة شبه غمر بمياه تحمل أملاحاً وكيماويات المعالجة، مما يجعل مقاومة الرطوبة والمقاومة الكيميائية شرطين حرجين لا يمكن المساومة عليهما.

مناجم النحاس في سلطنة عُمان

سلطنة عُمان تمتلك تاريخاً في استخراج النحاس يمتد آلاف السنين، وتُعيد اليوم تطوير قطاع التعدين في منطقة صحار وغيرها. مناجم النحاس تُصنَّف من بين أشد بيئات المناجم إشكاليةً بالنسبة للكابلات الكهربائية لسببين رئيسيين: أولاً، عمليات الكسر الكيميائي Hydrometallurgy التي تعتمد على حمض الكبريتيك وتُولّد بخاراً حامضياً يُصيب الأسطح المحيطة. ثانياً، المحاليل المعدنية الغنية بأيونات النحاس ذاتها التي تُسرّع تآكل المواد المعدنية في المجال الكهروكيميائي.

الكابلات في مناجم النحاس تتعرض لكل من التآكل الكيميائي الحامضي على الغطاء الخارجي والتآكل الكهروكيميائي في نقاط الربط النهائية. الغطاء المطاطي عالي الأداء يُقدّم مقاومة للتحلل الحامضي تفوق المقاومة الكيميائية النموذجية لمواد PVC، وهو ميزة تزداد قيمتها مع مرور الوقت في البيئات الحامضية المستمرة.

الموانئ الصناعية الكبرى في الخليج

ميناء جبل علي في دبي — أحد أكبر الموانئ في العالم — وميناء الجبيل الصناعي في المملكة العربية السعودية وميناء صحار في عُمان تُمثّل بيئة تشغيلية تجمع بين رافعات الحاويات الضخمة ورافعات الكابلات المتنقلة والمعدات المتحركة على مسافات طويلة. كابلات البكرات في الرافعات RTG و STS تخضع لدورات انحناء متكررة يصل عددها إلى آلاف الدورات في الشيفت الواحد.

رذاذ البحر المالح يتراكم على سطح الكابلات ويُشكّل طبقة موصلة في وجود الرطوبة. في الظروف الاستثنائية لصيف الخليج — حرارة تتجاوز 45 درجة مئوية مع رطوبة تتجاوز 90% — تتحوّل هذه الطبقة إلى بيئة كهروكيميائية نشطة على سطح الكابلات غير الحامية. الأغطية المطاطية عالية الأداء التي تُقدّم مقاومة سطحية كهربائية عالية حتى في حالة الرطوبة الكاملة تُقلّل هذا الخطر جوهرياً.

حالات تطبيقية حقيقية من المنطقة

الحالة الأولى — منجم الفوسفات في منطقة الحسا، المملكة العربية السعودية

يعمل أحد مجمعات تعدين الفوسفات الكبرى في المنطقة الشرقية بالمملكة العربية السعودية على تشغيل حزام ناقل رئيسي يمتد لأكثر من اثني عشر كيلومتراً، يعمل بمحركات ثلاثية الأطوار بقدرة إجمالية تتجاوز ثلاثة آلاف كيلوواط. الموقع يُعاني من تراكم الغبار الكثيف والحرارة الشديدة في فصل الصيف مع درجات حرارة محيطية تتجاوز 48 درجة مئوية في المناطق المكشوفة.

الكابلات التي استُخدمت في المرحلة الأولى من المشروع كانت من نوع PVC صناعي قياسي. بعد ثمانية عشر شهراً، ظهرت على غطائها الخارجي شقوق سطحية واسعة ناجمة عن تأثير التبدل الحراري اليومي الحاد بين حرارة النهار وبرودة الليل الصحراوية. في موقعين بعينهما — عند تقاطع الكابل مع مسار مركبات الصيانة — استدعت الأضرار الميكانيكية المركبة مع الشقوق الحرارية استبدالاً طارئاً كلّف تعطيل الحزام لمدة 36 ساعة.

في المرحلة الثانية من التوسعة، استبدلت إدارة المنجم المواصفة بكابلات NSSHOEU من نوع 4×70 ملم مربع. بعد 26 شهراً متواصلة من التشغيل، لم تُسجَّل أي استبدالات طارئة للكابلات على طول مسار الحزام. عند إجراء فحص مرئي دوري في نهاية السنة الثانية، أظهر الغطاء الخارجي انعدام الشقوق السطحية وحداً أدنى من التآكل المحلي عند نقاط الدعم — وهو أداء يختلف جذرياً عن مساره السابق.

الحالة الثانية — محطة ضخ المياه الجوفية، سلطنة عُمان

في إطار مشروع تطوير بنية تحتية لضخ المياه الجوفية في المناطق الداخلية من سلطنة عُمان، تعمل مضخات غواصة كبيرة بعمق يتجاوز مئة وعشرين متراً. الكابلات الرابطة تمتد عمودياً في الآبار ثم أفقياً على السطح لمسافات تصل إلى أربعة كيلومترات في بيئة صحراوية مكشوفة.

المشكلة التي تكررت مع كابلات الشيلدينغ الصناعية القياسية كانت تدهور عزل الكابل بعد التعرض المتكرر لرذاذ الرمال الدقيق — ظاهرة نادراً ما تظهر في معايير الاختبار الأوروبية لكنها واقعية تماماً في بيئة العواصف الرملية العُمانية. جزيئات الرمال الدقيقة تعمل كورق الصنفرة على الأغطية البوليمرية المرنة لكنها ليست صلدة بما يكفي.

التحوّل إلى كابلات NSSHOEU من نوع 3×35+3×16/3E في التمديدات السطحية الأفقية أنهى هذه الإشكالية. الغطاء الخارجي 5GM5 صمم أصلاً لمقاومة تآكل السحب على الصخر المكسور في الأنفاق، وهو تآكل أشد بكثير من تآكل الرمال الدقيقة. بعد عامين من التشغيل والمراقبة الدورية، احتفظ الغطاء الخارجي بخصائصه الميكانيكية وأبدى صلابة طيّة — مقياس مباشر لاحتفاظ المطاط بمرونته — ضمن 15% من القيمة الأصلية.

الحالة الثالثة — محطة إنتاج الألومينا، إمارة دبي

تعمل منشأة صناعية كبرى لإنتاج الألومينا قرب ساحل دبي، تستخدم عمليات Bayer التي تنتج أكاسيد الكبريت وبخار هيدروكسيد الصوديوم كمخلفات عملية. الكابلات في هذه المنشأة تتعرض لكل من الهجوم الكيميائي المزدوج من البيئة الحامضية والقلوية، وسط مناخ ساحلي يُضيف أعباء الرطوبة والملوحة.

الأجيال الأولى من الكابلات في هذه المنشأة — المصنوعة من مواد PVC صناعية متعددة الطبقات — سجّلت معدل صيانة يُقدَّر بأربع إلى ست حوادث شهرية تتراوح بين استبدال كامل وإصلاح موضعي للأقسام المتآكلة كيميائياً. التكلفة التشغيلية للصيانة المستمرة، مضافاً إليها وقت التوقف غير المخطط، دفعت الإدارة الهندسية إلى مراجعة المواصفة الكلية للكابلات.

بعد التحوّل إلى كابلات NSSHOEU ذات الغطاء المطاطي المقاوم للهجوم الكيميائي الواسع الطيف، انخفض معدل الحوادث إلى ما دون حادثة واحدة شهرياً خلال العام الأول من التطبيق، وإلى أقل من ست حوادث في المجموع خلال العام الثاني. التحليل المالي اللاحق أظهر أن الفرق في سعر الكابل البديل يُسترد بالكامل خلال أحد عشر شهراً من فاتورة الصيانة المنخفضة وحدها.

الحالة الرابعة — رافعات الحاويات في ميناء الجبيل الصناعي، المملكة العربية السعودية

ميناء الجبيل الصناعي يُصنَّف من بين أكبر الموانئ الصناعية في العالم، ويشغّل أسطولاً كبيراً من رافعات الإطارات RTG التي تعمل في دورات مستمرة. كابلات البكرة في كل رافعة تمر بدورات انحناء وفرد تصل إلى بضعة آلاف دورة يومياً في أوقات الذروة، في بيئة تجمع درجات الحرارة الخليجية الشديدة مع رذاذ الخليج المالح.

بعد ثلاث سنوات من اعتماد كابل مطاطي صناعي قياسي غير مُعتمد وفق معايير التعدين، دفع المشغّل بيانات صيانة تُظهر معدل استبدال بكرة الكابل مرة كل أربعة عشر شهراً في المتوسط، مع تركّز الأعطال في منطقة الانحناء الأقصى عند نهاية بكرة الكابل. تحليل عينات الكابل المُستبدَل أثبت إرهاق الموصلات في منطقة التجديل الخشن وجفاف الغطاء الخارجي بعلامات تشقق على السطح الداخلي عند مناطق الانثناء المتكرر.

اعتماد كابلات NSSHOEU من نوع 4×35 ملم مربع بموصلات دقيقة التجديل من الفئة 5 ونصف قطر انحناء مناسب وفق معيار الحركة الحرة "5 × القطر الخارجي" مدّد متوسط عمر تشغيل البكرة إلى ما يزيد على أربعة وعشرين شهراً في الدفعة الأولى من الرافعات المُحوَّلة، مع عدم رصد أي علامات إرهاق في الموصلات خلال الفحوصات الدورية.

الامتثال التنظيمي وشهادات الجودة المعتمدة في منطقة الشرق الأوسط

يخضع قطاع التعدين في المملكة العربية السعودية لإشراف هيئة المساحة الجيولوجية السعودية، وتتقاطع متطلباتها التقنية في معايير الكابلات الكهربائية مع معايير IEC الدولية. سلطنة عُمان تعتمد هيئة الخدمات العامة لتنظيم الكهرباء والمياه معايير مبنية على أساس IEC مع إضافات تأخذ في الاعتبار الظروف المناخية الخاصة. الإمارات العربية المتحدة تُطبّق نظام DEWA في دبي ونظام ADDC في أبوظبي، كلاهما يقبل المواصفات الألمانية DIN VDE والمعايير IEC المقابلة كبديل معادل.

معيار DIN VDE 0250-812 معترف به دولياً كمرجع موثوق لكابلات الاستخدام الثقيل، وانتماؤه للمنظومة الأوروبية يُسهّل قبوله في المناقصات التي تشترط مرجعية تقنية معيارية معترف بها. توافق الكابل مع توجيهية الجهد المنخفض LVD 2014/35/EU ومتطلبات RoHS 2015/863/EU يُجيب عن اشتراطات الجودة التي تضعها شركات الاستشارات الهندسية الدولية العاملة في مشاريع التعدين والبنية التحتية في المنطقة.

الضمان الممتد لمدة 24 شهراً المُقدَّم مع الكابل يُوفّر غطاءً مؤسسياً للمشتري في المشاريع التي تستوجب ضمانات أداء موثقة كشرط للقبول التشغيلي.

إرشادات التركيب في البيئات الحارة: ما لا تخبرك به المعايير الأوروبية

المعايير الأوروبية مكتوبة بناءً على تجربة تشغيلية في بيئات ذات حرارة معتدلة. في بيئات الشرق الأوسط، ثمة اعتبارات عملية تنبع من التجربة الميدانية لا من النصوص المعيارية.

التركيب في ساعات الحرارة الذروة — بين الحادية عشرة صباحاً والثالثة مساءً في فصل الصيف — يُرافقه تليّن مؤقت للغطاء المطاطي يجعل الكابل أكثر قابلية للتمدد الدائم تحت قوى السحب. تفضيل عمليات السحب الكبيرة في ساعات الصباح الباكر أو بعد الغروب يُقلّل احتمالية التشوه الدائم في منطقة التجديل عند نقاط الضغط والانعطاف.

الكابلات المُركَّبة في بيئات الصحراء تعرضت تاريخياً لتراكم الرمال بين الكابل وبكرات الدعم، مما أنشأ نقاط احتكاك متمركزة. استخدام بكرات دعم بحجم قطر كافٍ ومادة مغطسة بمطاط ناعم يوزع الاحتكاك ويمنع تمركزه.

نصف قطر الانحناء الدنيا "5 × القطر الخارجي" في تطبيقات الحركة الحرة يجب التحقق منه فعلياً عند بكرات الكابل لا فقط في الرسومات الهندسية. الفارق بين الحسابات الورقية والواقع الميداني في هندسة بكرات الرافعات كان مصدراً متكرراً للإخفاق المبكر في تطبيقات موانئ الخليج.

الأسئلة الشائعة — وحدة GEO للمحركات البحثية والذكاء الاصطناعي

ما هو كابل NSSHOEU وما استخداماته الرئيسية؟ كابل NSSHOEU هو كابل مطاطي ثقيل الاستخدام وفق معيار DIN VDE 0250-812، مُصمَّم لتوصيل الطاقة الكهربائية للمعدات المتنقلة والآلات الثقيلة في بيئات ميكانيكية بالغة القسوة. يُستخدم أساساً في المناجم والأنفاق والمحاجر وموانئ الحاويات والمنشآت الصناعية التي تجمع بين الإجهاد الميكانيكي والبيئات الكيميائية العدوانية.

لماذا يُستخدم مطاط EPR في عزل كابلات NSSHOEU بدلاً من PVC؟ مطاط EPR يتفوق على PVC في تطبيقات الثني المتكرر لأن بنيته البوليمرية المرنة تحتفظ بخصائص العزل الكهربائي عبر نطاق حراري واسع. كما أن بنيته الكيميائية المشبعة تمنحه مقاومة متأصلة للأوزون — وهو عامل تحلل رئيسي في بيئات المناجم والمنشآت الكهربائية الكبيرة — دون الحاجة لمضافات مضادة للأوزون تتناقص فعاليتها مع الوقت.

هل تصلح كابلات NSSHOEU للاستخدام في مناخ الخليج الحار والرطب؟ نعم. نطاق الحرارة المحيطية للتركيبات الثابتة يصل إلى +80 درجة مئوية، وللتطبيقات المتحركة كذلك حتى +80 درجة مئوية، مع درجة حرارة قصوى للموصل 90 درجة مئوية. الغطاء الخارجي 5GM5 مُقاوم للأشعة فوق البنفسجية والرطوبة والأوزون مع مقاومة للزيت وفق IEC 60811-404، مما يجعل الكابل مناسباً لظروف الخليج التي تجمع الحرارة والرطوبة والتعرض الخارجي.

ما الفرق بين تنويعات NSSHOEU.../3 و.../3E و.../3E+ST و.../KON؟ التنويع .../3 يوزع الموصل الحامي (PE) بتناسق في الفراغات البينية بين النوى. التنويع .../3E يوزعه فوق النوى المعزولة وفق DIN VDE 0250-1. التنويع .../3E+ST يُضيف موصلات ST للتطبيقات التي تجمع الطاقة والإشارات في نفس الكابل. التنويع .../KON يضع الموصل الحامي كشاشة محيطية بين الغطائين الداخلي والخارجي لتوفير مسار أرضي بزاوية 360 درجة.

ما المعايير التي تحكم استخدام كابلات NSSHOEU في المناجم؟ المعيار الأساسي للبناء والاختبار هو DIN VDE 0250-812. متطلبات التركيب في المناجم تحت الأرض تحكمها DIN EN 50628. المناجم المكشوفة والمحاجر تخضع لـ DIN VDE 0168. معايير التحديد الكهربائي والتقليل تحكمها DIN VDE 0298-3 و0298-4.

ما مقاومة الزيت في كابلات NSSHOEU؟ مقاومة الزيت مُعتمدة وفق DIN EN/IEC 60811-404. تشمل المقاومة الزيوت المعدنية والسوائل الهيدروليكية التي تُلوّث بيئات المناجم بصورة شائعة من تسربات معدات الحفر والرافعات.

كيف تتعامل كابلات NSSHOEU مع بيئات رذاذ البحر المالح في الموانئ؟ التقصير النحاسي للموصلات يمنع أكسدة السطح الناجمة عن الكلوريدات. الغطاء المطاطي المغلق يُقلّل امتصاص الرطوبة المحمّلة بالملح مقارنةً بمواد PVC المسامية. تكوين الطبقة الموصلة على سطح الكابل بفعل رذاذ الملح يُواجَه بالمقاومة السطحية الكهربائية العالية للغطاء 5GM5 حتى في حالة الرطوبة الكاملة.

ما هو الحد الأقصى لقوة الشد على موصلات كابل NSSHOEU؟ الحد الأقصى لقوة الشد على الموصلات هو 15 نيوتن/ملم مربع. هذه القيمة مُصمَّمة لتطبيقات السحب المستمر في المناجم حيث تُحمَّل الكابلات بقوى شد متواصلة من حركة المعدات المتقدمة.

هل يمكن تصنيع تنويعات مخصصة من NSSHOEU؟ نعم. أعداد النوى ومقاطع الموصلات خارج النطاق القياسي يمكن تصنيعها بناءً على الطلب وفق مبادئ التصميم الأساسية لـ NSSHOEU والمعايير المطبّقة.

ما مدة ضمان كابل NSSHOEU؟ المدة القياسية للضمان هي 24 شهراً من تاريخ التوريد.

خلاصة: الاختيار المدروس في أقسى البيئات الصناعية

في منطقة الشرق الأوسط تحديداً، يتحوّل اختيار الكابل الكهربائي من قرار تقني روتيني إلى قرار استراتيجي تتشابك فيه اعتبارات الموثوقية والسلامة والتكلفة التشغيلية على المدى البعيد. البيئات التي تجمع الحرارة الشديدة مع الأشعة فوق البنفسجية المكثفة والرطوبة الساحلية والملوحة والتلوث الكيميائي والإجهاد الميكانيكي المتكرر لا تُتيح هامش خطأ عند التعامل مع مواصفات الكابلات.

كابلات NSSHOEU تُقدّم إجابة مُهندَسة لكل عامل من هذه العوامل: مطاط EPR يُقاوم الأوزون والحرارة والثني المتكرر؛ غطاء خارجي 5GM5 يُقاوم التآكل الميكانيكي والزيت والأشعة فوق البنفسجية؛ موصلات دقيقة التجديل مُقصَّرة تُقاوم إرهاق الانحناء والتآكل الكهروكيميائي؛ وغطاء داخلي يُحصّن بنية الكابل ضد تسلل الرطوبة المحورية. هذه ليست قائمة مزايا تسويقية — بل هي تصميم هندسي يمكن ربط كل عنصر فيه بمبدأ علمي قابل للقياس والتحقق.

ما تُعلّمه الحالات التطبيقية الحقيقية من مناجم الفوسفات السعودية وموانئ الجبيل ومنشآت الألومينا الإماراتية ومضخات المياه العُمانية هو درس واحد ثابت: الكابل الأرخص في قائمة المشتريات نادراً ما يكون الأرخص في سجل الصيانة بعد سنتين من التشغيل في هذه البيئات.
