كبلات الطاقة المحمية VFD بجهد 2 كيلوفولت: دليل شامل لتطبيقات التعدين في البيئات القاسية

مقدمة: التحديات الفريدة للتعدين في الشرق الأوسط

يمثل التعدين في منطقة الشرق الأوسط واحداً من أكثر العمليات الصناعية تطلباً من حيث الأداء الكهربائي والموثوقية. فقد اجتمعت هنا عوامل بيئية وتشغيلية لا مثيل لها في مناطق أخرى:

تتميز بيئة الصحراء بدرجات حرارة قصوى تتجاوز 55 درجة مئوية خلال ساعات النهار، مع تقلبات حرارية تصل إلى 35 درجة مئوية بين الليل والنهار. هذه التقلبات الحرارية المتطرفة تسبب إجهاداً ميكانيكياً مستمراً على المواد العازلة والغلافات الخارجية للكبلات. بالإضافة إلى ذلك، يتسبب الغبار المحمول بالهواء - الذي قد يصل إلى تركيزات عالية جداً في مواسم العواصف الرملية - في تراكم الجزيئات الموصلة على أسطح الكبلات، مما يخلق مسارات تسرب كهربائي غير مقصودة.

تضيف الرطوبة النسبية المنخفضة جداً طبقة أخرى من التعقيد. بينما قد تبدو الرطوبة المنخفضة مفيدة لعمل الأجهزة الكهربائية، فإنها في الواقع تزيد من مخاطر التفريغ الكهربائي الساكن وتسرع من عملية الأكسدة في الموصلات غير المطلية. الموصلات النحاسية غير المحمية تتأكسد بسرعة في بيئة صحراوية، مما يؤدي إلى زيادة المقاومة الكهربائية ومن ثم الحرارة المحلية والفشل.

تحتوي التربة الصحراوية على تركيزات عالية من الأملاح والمعادن التي تسهل التآكل الكهربائي. عندما تكون كبلات الطاقة مدفونة أو معرضة للتربة المباشرة، فإن هذه الأملاح تسبب هجوماً كيميائياً مستمراً على الغلاف الخارجي للكبل والموصلات.

فهم أنظمة محركات التردد المتغير في بيئات التعدين الصحراوية

نظام محرك التردد المتغير (VFD) يعمل من خلال تحويل التيار المباشر إلى تيار متناوب بسرعات تحويل عالية جداً - تتراوح بين 1 كيلوهرتز و16 كيلوهرتز. هذا التحويل السريع يحقق كفاءة طاقة عالية وتحكماً دقيقاً في سرعة المحرك، وهما عاملان بالغا الأهمية في عمليات التعدين حيث يترجم توفير الطاقة مباشرة إلى توفير مالي كبير في بيئة العمل المستمر على مدار 24 ساعة يومياً.

لكن هذا التحويل السريع يخلق مشاكل فريدة تماماً بالنسبة للكبلات الكهربائية. تنتشر موجات الجهد السريعة (الناتجة عن التحويل السريع) عبر الكبل بسرعة تقترب من سرعة الضوء. عندما تصل هذه الموجات إلى طرف الكبل عند المحرك، تنعكس مرة أخرى نحو مصدر الطاقة، مما يخلق ظاهرة تدعى "reflected wave" أو الموجة المنعكسة.

تفسير هندسي بسيط: إذا كان الجهد الأساسي الصادر من نظام VFD هو 480 فولت، فإن الموجات المنعكسة قد ترفع الجهد الفعلي عند محطة المحرك إلى 960 فولت أو حتى 1200 فولت. هذا الجهد الإضافي يسلط ضغطاً هائلاً على العازل الكهربائي للكبل، الذي لم يتم تصميمه أصلاً للتعامل مع مثل هذه الفولتيات.

في بيئة صحراوية، حيث تتعرض العوازل بالفعل لضغوط حرارية متطرفة، يصبح هذا الضغط الكهربائي الإضافي مميتاً. الكبلات القياسية المصممة للعمل بجهد 600 فولت ستفشل بسرعة عند تعريضها للضغط المركب من الجهد المنعكس والحرارة الزائدة.

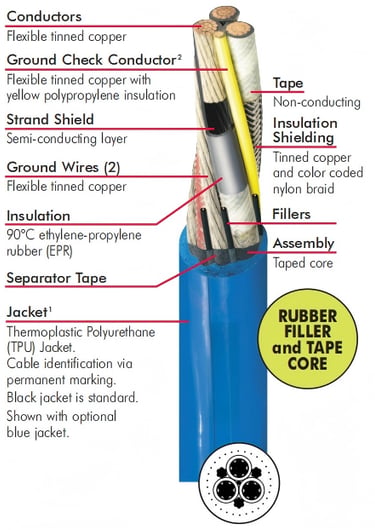

الخصائص الهندسية للكبلات المحمية VFD بجهد 2 كيلوفولت

العزل المحسّن (EPDM/EPR): المفتاح الأول للبقاء

كبلات VFD المتخصصة تستخدم مادة عازلة من نوع EPDM (Ethylene Propylene Diene Monomer) أو EPR (Ethylene Propylene Rubber) بدلاً من مادة PVC العادية. هذه المواد توفر خصائص فريدة للبيئات الصحراوية:

التثبيت الحراري هو الفائدة الأساسية. بينما تبدأ عازلات PVC بالتليين عند درجات حرارة تزيد عن 70 درجة مئوية، وتفقد خصائصها الكهربائية بشكل كبير، تحافظ مواد EPDM على خصائصها حتى درجة حرارة مستمرة قدرها 90 درجة مئوية. هذا يعني أن الكبل يمكن أن يعمل بشكل آمن في بيئة صحراوية حيث درجات الحرارة المرتفعة جداً متوقعة وحتمية.

المقاومة للأوزون ذات أهمية خاصة في بيئات التعدين الصحراوي. معدات التعدين الثقيلة - لا سيما المحركات والمولدات - تنتج الأوزون كمنتج ثانوي لعملياتها. الأوزون هو أحد أقوى المؤكسدات المعروفة، وهو يتلف عازلات PVC والمطاط الطبيعي بسرعة. لكن EPDM مقاوم بشكل طبيعي للهجوم الأوزوني، مما يحافظ على سلامته حتى في أقسى الظروف.

سمك العزل في كبلات VFD المتخصصة يبلغ حوالي 4.3 إلى 5.2 ملليمتر (170-205 ميل أمريكي)، وهو ضعف سمك العزل في الكبلات القياسية. هذا السمك الإضافي يوفر هامش أمان كبير ضد الضغط الكهربائي والتلف الميكانيكي المستمر.

ثلاثة موصلات أرضية: نظام التأريض المتوازن

بينما قد تحتوي الكبلات القياسية على موصل تأريض واحد يخدم الكبل بأكمله، فإن كبلات VFD المتخصصة تتضمن ثلاثة موصلات تأريض مخصصة - واحد لكل موصل طاقة من الموصلات الثلاثة.

هذا التصميم يحقق توازناً كهربائياً حرجاً. أنظمة VFD تولد ضوضاء كهرومغناطيسية بترددات عالية جداً (نفس ترددات التحويل، من 1 إلى 16 كيلوهرتز). هذه الضوضاء توثر على جميع الموصلات الثلاثة بالتساوي من خلال ظاهرة تسمى "common-mode noise" أو الضوضاء الشاملة.

لدى الموصلات الأرضية الثلاثة مسارات متوازية متعددة لعودة هذه الضوضاء إلى الأرض. بدلاً من فرض كل الضوضاء عبر موصل أرضي واحد (الذي قد يصبح محملاً بشكل زائد)، يتم توزيع الضوضاء بالتساوي عبر ثلاثة مسارات، مما يقلل من الممانعة (Impedance) الكلية ويمنع الضوضاء من الانتشار في محيط المعدات.

موصل فحص التأريض: المراقبة المستمرة للسلامة

إحدى الميزات الأكثر ابتكاراً في كبلات VFD الحديثة هي "موصل فحص التأريض" - موصل صغير الحجم (عادة 16 AWG) يمر عبر منتصف الكبل بشكل مستقل تماماً عن الموصلات الأخرى.

يقوم هذا الموصل بوظيفة مراقبة حرجة: يقيس مستمراً مقاومة نظام التأريض بأكمله. في بيئات التعدين الصحراوية، حيث تتعرض الموصلات والوصلات للأكسدة والتآكل بسرعة، توفر هذه الميزة حماية حيوية:

تحذير مبكر: إذا بدأت مقاومة التأريض تزداد (مؤشر على تدهور الوصلة أو الأكسدة)، يمكن اكتشاف هذا التدهور قبل أن يتحول إلى فشل كارثي. في عملية تعدين مستمرة على مدار 24 ساعة، هذا التحذير المبكر يمنح فريق الصيانة الوقت اللازم لإجراء الإصلاحات قبل حدوث توقف غير متوقع.

السلامة الشخصية: في التطبيقات الصناعية والتعدينية، فشل التأريض يعني مخاطر صدمة كهربائية للعاملين. موصل فحص التأريض يوفر تحقق موثوق بشكل مستمر من أن نظام التأريض يعمل بشكل صحيح.

التغطية المغناطيسية المزدوجة (Dual Shielding): منع الضوضاء الكهرومغناطيسية

نظام التغطية في كبلات VFD يجمع بين نسيج نحاسي (copper braid) وشريط رقيق من الألومنيوم/البوليستر (aluminum/polyester foil)، مما يوفر تغطية شاملة بنسبة تقارب 100٪.

النسيج النحاسي يوفر التغطية الأساسية (حوالي 90-95٪ من السطح). شريط الألومنيوم/البوليستر يملأ الفجوات المتبقية، مما يحقق تغطية كاملة تقريباً. هذا النهج المزدوج الطبقات حرج في البيئات الصحراوية حيث:

الغبار الموصل: جزيئات الغبار في الصحراء، خاصة غبار المعادن من عمليات التعدين، يمكن أن تتراكم على أسطح الكبلات وتخلق مسارات تسرب كهربائي. التغطية الشاملة تمنع هذا التراكم بمنع الوصول المباشر إلى الموصلات الداخلية.

منع التآكل: كما يحمي النسيج النحاسي والشريط الموصل من الدخول المياه والرطوبة المستحثة بشكل مغناطيسي، يحمي أيضاً من الأملاح والمعادن المسببة للتآكل.

الغلاف الخارجي المقوى (Reinforced CPE): الحاجز الأخير

الغلاف الخارجي مصنوع من CPE (Chlorinated Polyethylene) مقوى بدلاً من PVC العادي. مادة CPE توفر مقاومة متفوقة:

مقاومة الزيت والمواد الكيميائية: معدات التعدين تستخدم أنظمة هيدروليكية معقدة، وسوائل التبريد، والتشحيم. تسرب هذه المواد يمكن أن يأكل بسرعة عازلة PVC، لكن CPE يقاوم هذا الهجوم الكيميائي.

مقاومة الاحتكاك: الكبلات الثقيلة تتحرك باستمرار في مواقع التعدين - تدحرجت فوق الصخور، أو سحبت عبر الحواف الحادة، أو مضغوطة تحت معدات ثقيلة. مادة CPE المقواة تحافظ على سلامتها تحت هذا الإجهاد الميكانيكي المستمر.

دراسة حالة حقيقية: عملية تعدين الذهب في الإمارات العربية المتحدة

السياق التشغيلي

عملية تعدين ذهب بدائية في منطقة جبلية بصحراء الإمارات، على ارتفاع 900 متر، حيث درجات الحرارة تصل إلى 56 درجة مئوية في الصيف. أقيمت عملية الاستخراج حول نظام مضخات هيدروليكية مدارة بواسطة محركات VFD كهربائية بقوة 150 كيلوواط كل منها.

المسافة من محطة توليد الطاقة الموحدة (حيث يوجد نظام VFD) إلى موقع المعدات كانت حوالي 200 متر، مع توجيه الكبلات عبر تضاريس صخرية خشنة، معرضة بشكل كامل للعوامل الجوية.

المشكلات الأولية

في سنة التشغيل الأولى، واجهت العملية ثلاث حالات فشل كبيرة في محركات VFD. كل حالة فشل أدت إلى توقف عملياتي لمدة 2-3 أيام، مما ألحق خسائر مالية كبيرة جداً بالنظر إلى قيمة الإنتاجية المفقودة.

التحليل الفني كشف عن عدة مشاكل متزامنة:

الكبلات المستخدمة أصلاً كانت كبلات طاقة صناعية قياسية بتصنيف 600 فولت. لم تكن مصممة لتحمل آثار الموجات المنعكسة الناتجة عن نظام VFD. القياسات أثناء التشخيص أظهرت أن الجهد الفعلي عند محطات المحركات كان يصل إلى 1300 فولت في ذروة الموجات المنعكسة - أكثر من ضعف الجهد الأساسي.

العازلة في الكبلات القياسية بدأت بالفشل تحت هذا الضغط المركب من الجهد المرتفع والحرارة الشديدة. بالإضافة إلى ذلك، الموصل التأريض الواحد كان غير كافٍ للتعامل مع تيارات الأرضي العالية الناتجة عن الأعطال، مما أدى إلى تفاقم الأضرار.

الحل المطبق

تم استبدال الكبلات القياسية بكبلات VFD مخصصة بتصنيف 2 كيلوفولت، تتضمن:

ثلاثة موصلات طاقة مرنة من نوع rope-stranded من نحاس مطلي بالقصدير (tinned copper) ثلاثة موصلات تأريض مخصصة من نفس المواد موصل فحص تأريض منفصل للمراقبة المستمرة نسيج نحاسي شامل مع شريط ألومنيوم/بوليستر لتغطية 100٪ غلاف خارجي من CPE مقوى مع مقاومة عالية للزيت والتآكل

كان التثبيت احترافياً، مع اتباع إجراءات محددة للتعامل مع الكبلات المتخصصة، بما في ذلك استخدام أقماع ضغط (Stress Cones) مصممة خصيصاً لنظام VFD عند نقاط الاتصال.

النتائج المحققة

في السنة الأولى بعد التركيب، لم تحدث أي حالات فشل في الكبلات أو المحركات. في السنتين التاليتين، كانت معدلات الفشل قريبة من الصفر.

مقارنة بالسنة الأولى من التشغيل (ثلاث حالات فشل)، تم توفير:

توقف تشغيلي مقدر بـ 360 ساعة سنويا (الحد الأدنى على أساس حالات الفشل السابقة) خسائر إنتاجية بقيمة تقدر بـ 450,000 درهم إماراتي (حوالي 122,000 دولار أمريكي) سنويا تكاليف صيانة وإصلاح طارئة بقيمة 180,000 درهم (حوالي 49,000 دولار) سنويا

تكلفة الكبلات المحسّنة كانت 85,000 درهم (حوالي 23,000 دولار)، مما يعني أن استثمار سنة واحدة كاملة تم استرجاعه خلال 2-3 أشهر الأولى من العملية الحسنة.

دراسة حالة حقيقية: عملية استخراج النحاس في عمّان، الأردن

التحديات الفريدة

معادن النحاس في الأردن توجد في ارتفاعات عالية (حوالي 1,500 متر)، مع تقلبات حرارية يومية هائلة - من 45 درجة مئوية أثناء النهار إلى 5 درجات مئوية في الليل. هذا التقلب الحراري الشديد (تقلب بمعدل 40 درجة مئوية يومياً) يسبب إجهاداً ميكانيكياً متطرفاً على مواد الكبلات.

كانت عملية الاستخراج تعتمد على نوع معقد من معدات الحفر المتحركة، كل منها مصحوب بملف كبل بطول 500 متر يتم توصيله بنقاط الطاقة المختلفة حسب موقع المعدات على موقع التعدين. هذا يعني أن الكبلات تتعرض لضغط ميكانيكي مستمر - التجريف على الصخور، الثني والالتفاف على أسطوانات اللفاف، والتعرض المستمر للعوامل الجوية.

الأداء السابق والمشاكل

قبل اعتماد كبلات VFD المتخصصة، كانت العملية تستخدم كبلات طاقة صناعية قياسية. متوسط عمر الكبل كان يتراوح بين 14 إلى 18 شهراً قبل فشل العازل أو انقطاع الموصلات. في عملية تشغيل بثلاث وحدات حفر، هذا يعني أن تبديل كبل واحد على الأقل يحدث كل 4-6 أشهر.

تكاليف استبدال الكبل لم تكن فقط تكلفة الكبل نفسه (50,000-60,000 دينار أردني للكبل الواحد)، بل شملت أيضاً:

توقف التشغيل الضروري للقيام بالاستبدال (12-24 ساعة لكل استبدال) تكاليف تصليح وتثبيت (15,000-20,000 دينار) خسائر إنتاجية أثناء التوقف (قدرت بـ 50,000-75,000 دينار)

الفشل المتكرر للكبلات كان يشير إلى أن الحل لم يكن مناسباً لشروط التطبيق.

التحول إلى الكبلات المحسّنة

في عام 2021، قررت العملية الاستثمار في كبلات VFD مخصصة من فئة 2 كيلوفولت. اختيار التصميم كان حرجاً:

المرونة العالية: الموصلات من نوع rope-stranded كانت ضرورية للتعامل مع الثني والالتفاف المتكرر على أسطوانات اللفاف. المتانة الحرارية: EPDM/EPR كان حرجياً للتعامل مع تقلبات درجات الحرارة القصوى (من 5 إلى 45 درجة مئوية). الحماية ضد التآكل: CPE مقوى مع تطلية نحاسية في الموصلات كانت ضرورية للبيئة الجبلية الرطبة في الأردن.

النتائج الفعلية

بعد مرور ثلاث سنوات على التركيب (حتى الآن، أوائل 2024)، كانت النتائج ملحوظة:

متوسط عمر الكبل ارتفع من 14-18 شهراً إلى حوالي 48-60 شهراً - زيادة بنسبة 250-300٪. عدد استبدالات الكبلات انخفض من ثلاث إلى أربع استبدالات سنوياً إلى استبدال واحد فقط كل سنتين إلى ثلاث سنوات. الخسائر الإنتاجية الناتجة عن فشل الكبلات انخفضت من حوالي 200-250 ساعة توقف سنويا إلى أقل من 20 ساعة.

من حيث التكاليف المالية:

المدخرات السنوية من تقليل التوقفات الإنتاجية: حوالي 500,000 دينار (حوالي 705,000 دولار) تقليل تكاليف الاستبدال والصيانة: حوالي 180,000 دينار (حوالي 254,000 دولار) إجمالي المدخرات السنوية: حوالي 680,000 دينار (حوالي 960,000 دولار)

الاستثمار الأولي في الكبلات المحسّنة (حوالي 300,000 دينار لجميع الوحدات الثلاث) تم استرجاعه بالكامل خلال أقل من خمسة أشهر.

الأسئلة الشائعة: فهم تكنولوجيا الكبلات المتقدمة

السؤال 1: لماذا تحتاج كبلات VFD إلى موصلات أرضية متعددة؟

الإجابة:

الموصل الأرضي الواحد المستخدم في الكبلات القياسية غير كافٍ لأسباب متعددة. أنظمة VFD تولد تيارات عالية التردد (1-16 كيلوهرتز) تخلق ضوضاء كهرومغناطيسية شاملة موزعة بالتساوي على جميع الموصلات الثلاثة.

هذه الضوضاء الشاملة تحتاج إلى عودة إلى الأرض من خلال مسارات متعددة. إذا كان هناك موصل أرضي واحد فقط، فكل هذا التيار سيتدفق عبر هذا المسار الوحيد، مما يرفع الممانعة الكلية ويسمح للضوضاء بالإشعاع في محيط المعدات.

مع موصلات أرضية ثلاثة متوازية، يتم توزيع التيار بالتساوي عبر ثلاثة مسارات متوازية، مما يقلل الممانعة الكلية إلى حوالي ثلث قيمتها الأصلية. هذا يعني أن الضوضاء يتم احتواؤها بشكل أفضل داخل النظام ولا تنتشر خارجاً.

في البيئات الصحراوية حيث المعدات الحساسة موجودة بالقرب من بعضها البعض، احتواء هذه الضوضاء يقلل من التداخل مع أنظمة الاتصالات والتحكم الأخرى.

السؤال 2: كيف يعمل موصل فحص التأريض في الممارسة العملية؟

الإجابة:

موصل فحص التأريض (Ground Check) يعمل كنوع من "اختبار استمرارية" مستمر للنظام. هذا الموصل يمتد من محطة الطاقة عبر كل الكبل 200 متر (أو 500 متر في حالة الأردن) إلى المحرك ويتم توصيله مباشرة إلى إطار المحرك الأرضي.

في محطة الطاقة، يتم توصيل موصل فحص التأريض بدائرة مراقبة صغيرة تقيس المقاومة الكهربائية بشكل مستمر. في الظروف الطبيعية، هذه المقاومة تكون منخفضة جداً (عادة أقل من 1 أوم).

إذا حدث تدهور في الاتصال - مثل الأكسدة في وصلة ما، أو انقطاع في الموصل، أو ضعف الوصلة بسبب الاهتزاز - تزداد المقاومة بشكل قابل للقياس. النظام يكتشف هذه الزيادة ويصدر تنبيهاً قبل أن يصبح المشكلة حادة.

في حالة الإمارات، اكتشفت نظام مراقبة فحص التأريض تدهوراً في وصلة تأريض واحدة بعد حوالي 18 شهراً من التشغيل - قبل أيام قليلة من أن كان سيحدث فشل كامل. هذا السابق التنبيهي سمح لفريق الصيانة بإعادة تشديد الوصلة والقضاء على المشكلة قبل أن تصبح حرجة.

السؤال 3: هل يمكن استخدام كبلات قياسية مع أنظمة VFD إذا تم تركيبها بحذر أكبر؟

الإجابة:

لا، بشكل قاطع. هذا سؤال شائع لكن الإجابة واضحة جداً.

المشكلة ليست طريقة التركيب - إنها فيزياء الأنظمة نفسها. آثار الموجات المنعكسة تحدث بسبب الخصائص الكهربائية للكبل (السعة والحث المتوزعة) وتردد التحويل في VFD. هذه الظواهر الفيزيائية لا تعتمد على جودة التركيب أو الحذر المبالغ فيه.

استخدام كبلات قياسية مع VFD ينتج عنه:

فشل عازل مبكر (عادة في غضون 1-3 سنوات) إجهاد الملفات في المحرك بسبب الجهود المرتفعة غير المتوقعة أعطال محتملة في مكونات VFD نفسه مخاطر سلامة شخصية من تدهور نظام التأريض

الفرق في تكلفة الكبل (عادة 20-40٪ أكثر للكبلات المتخصصة) غير ذي أهمية مقارنة بتكلفة حتى فشل واحد لمحرك أو VFD.

السؤال 4: كيف تؤثر مسافة الكبل على اختيار كبلات VFD؟

الإجابة:

مسافة الكبل هي واحد من أكثر العوامل حرجة في تصميم نظام VFD، لأنها تؤثر مباشرة على حجم الموجات المنعكسة. الفيزياء تتضمن خط نقل كهربائي - في الواقع، كبل الطاقة بين VFD والمحرك هو خط نقل بكل المعنى.

خط النقل له "مقاومة مميزة" (Characteristic Impedance) بناءً على نسبة الحث إلى السعة. عندما توجد عدم مطابقة في الممانعة (مما يحدث عند طرف الكبل حيث يتصل بالمحرك)، تحدث انعكاسات.

كلما طال الكبل، كلما كان لديك المزيد من الوقت لانعكاس الموجة ليحدث. بناءً على حسابات الهندسة الكهربائية:

عند 50 متر: الموجات المنعكسة تصبح ذات أهمية عند 100 متر: المخاطر تتضاعف تقريباً عند 150 متر: الضغط على الكبل والمحرك يصبح حاداً جداً عند 200 متر+: كما في حالة دراستي الإمارات والأردن، الكبلات القياسية ستفشل تقريباً بالتأكيد

هذا يفسر لماذا كانت الفشلات في الإمارات (200 متر) والأردن (500 متر) متطرفة جداً.

اختيار كبل VFD يجب أن يأخذ بعين الاعتبار:

الطول الفعلي (العامل الأكثر حرجية) تردد التحويل في VFD (ترددات أعلى تزيد المخاطر) تصنيف جهد المحرك (المحركات القديمة قد تكون أكثر عرضة للإجهاد) درجة الحرارة المحيطة

السؤال 5: ما هو تأثير درجات الحرارة الشديدة على خيارات الكبل؟

الإجابة:

درجات الحرارة الشديدة - سواء الحرارة الزائدة أو البرودة الشديدة - تؤثر على الكبلات بعدة طرق:

عند درجات الحرارة العالية: مواد العزل تبدأ بالتليين وتفقد خصائصها الكهربائية. عزل PVC قياسي يبدأ بفقدان فعاليته عند حوالي 70 درجة مئوية. في بيئة صحراوية حيث درجات الحرارة تصل إلى 55-60 درجة مئوية، وحيث المعدات الكهربائية تولد حرارة إضافية، هناك هامش أمان صغير جداً.

EPDM/EPR يحافظ على خصائصه حتى 90 درجة مئوية تقريباً - هذا يوفر هامش أمان أكبر بكثير (30-35 درجة مئوية إضافية من الضمان).

عند درجات الحرارة المنخفضة: مواد PVC تصبح هشة وتتشقق بسهولة. في البيئات الجبلية العالية (مثل الأردن على ارتفاع 1500 متر) أو في العمليات تحت الأرض، يمكن أن تكون درجات الحرارة منخفضة جداً. EPDM يبقى مرناً ويسهل التعامل معه حتى -35 درجة مئوية.

التقلب الحراري: التقلب الحراري اليومي بمعدل 40 درجة مئوية (كما في الأردن) يسبب تمدداً واتقلاصاً متكرراً في مواد الكبل. هذا يخلق إجهاداً ميكانيكياً مستمراً. EPDM يقاوم هذا الإجهاد بشكل أفضل بكثير من PVC.

السؤال 6: كيف توفر التغطية المغناطيسية الشاملة الحماية في الصحارى؟

الإجابة:

البيئة الصحراوية ترفع مستويات التداخل الكهرومغناطيسي بعدة طرق:

أولاً، معدات التعدين الثقيلة (المولدات، الضاغطات، المحركات الكبيرة) تولد مستويات عالية من الضوضاء الكهرومغناطيسية الطبيعية. بدون حماية فعالة، هذه الضوضاء تدخل الكبلات والأنظمة القريبة.

ثانياً، الغبار الموصل (خاصة الغبار المعدني من عمليات التعدين) يتراكم على أسطح الكبلات. إذا كان الكبل غير محمي، هذا الغبار قد يخلق مسارات تسرب كهربائي سطحية تجعل النظام عرضة للأعطال.

التغطية الشاملة (نسيج نحاسي + شريط ألومنيوم/بوليستر) توفر:

حاجز فيزيائي ضد تراكم الغبار مسار منخفض الممانعة لتيارات الضوضاء الكهرومغناطيسية، مما يحتويها داخل النظام بدلاً من السماح لها بالإشعاع خارجاً حماية من التأثيرات الخارجية

في دراسة حالة الإمارات، بعد التحول إلى الكبلات المحمية الشاملة، لاحظ المشغلون تحسناً في الاستقرار الكهربائي العام - القراءات على أنظمة المراقبة أصبحت أكثر انتظاماً، والتداخل في أنظمة الاتصالات انخفض بشكل ملحوظ.

الخصائص التقنية الحرجة لاختيار الكبلات

التصنيف الكهربائي والطاقة

الكبل يجب أن يكون مصنفاً للعمل المستمر عند الجهد المتوقع. لنظام VFD بقوة 480 فولت، الحد الأدنى من تصنيف 600 فولت مقبول، لكن كبلات بتصنيف 2 كيلوفولت توفر هامش أمان كبير ضد آثار الموجات المنعكسة والتجاوزات العابرة.

القدرة على تحمل التيار (Ampacity) يجب أن تستوعب:

التيار الطبيعي المتوقع مع هامش أمان (عادة 125٪ من التيار المتوقع) احتمال الترقيات المستقبلية دون الحاجة لاستبدال الكبل عوامل التخفيف لدرجة الحرارة والمسافة وغيرها

مواصفات الموصلات

التحقق من أن الكبل يتضمن:

ثلاثة موصلات طاقة من حجم AWG مناسب ثلاثة موصلات أرضية مخصصة موصل فحص تأريض منفصل (حرج للتطبيقات الصناعية الشديدة) نحاس مطلي بالقصدير للمقاومة ضد التآكل والأداء الكهربائي

مادة العزل والسمك

التأكد من أن المواصفات تتضمن:

عازل EPDM أو EPR مصنف لـ 90 درجة مئوية عملياً سمك عزل مناسب (عادة 170-205 ميل لكبلات 2 كيلوفولت) أداء معتمد في ظروف المحيط المحددة

تكوين التغطية

التأكد من أن الكبل يحتوي على:

تغطية شاملة تغطي جميع موصلات الطاقة معاً (وليس تغطيات منفصلة) بناء طبقي مزدوج بنسيج نحاسي (90٪+ تغطية) وشريط ألومنيوم/بوليستر نقاط تأريض منتظمة للتغطية على طول الكبل

مادة الغلاف الخارجي

التحقق من أن الغلاف الخارجي:

CPE مقوى أو مادة ترموست مماثلة (ليس PVC ترموبلاستي) مصمم للضغوط الميكانيكية المحددة للتطبيق مقاوم للزيوت والمواد الكيميائية والعوامل البيئية المحددة مناسب لنطاق درجات الحرارة

الاتجاهات الناشئة في تكنولوجيا كبلات VFD

أنظمة الكبلات الذكية

التطور الأخير يتضمن دمج تقنيات المراقبة مباشرة في الكبل:

قياس مقاومة موصل فحص التأريض في الوقت الفعلي مراقبة تدهور العازل من خلال قياس السعة قياس درجة الحرارة على طول الكبل تنبيهات تلقائية عندما تقترب العتبات من الأداء من الحدود

هذه التقنيات تسمح بالانتقال من الصيانة الاستجابية (الإصلاح بعد الفشل) إلى الصيانة التنبؤية (منع الفشل قبل حدوثه).

مواد محسّنة للترددات العالية

مع اعتماد أنظمة VFD على ترددات تحويل أعلى (10-16 كيلوهرتز والأعلى)، هناك ضغط متزايد لتطوير مواد عازلة بأداء أفضل على ترددات عالية.

التركيز على الاستدامة البيئية

اهتمام متزايد بكبلات ذات:

تأثير بيئي منخفض في التصنيع مواد قابلة للتدوير كفاءة طاقة محسّنة من خلال تصاميم موصلات محسّنة

الخلاصة: لماذا اختيار الكبل الصحيح أمر بالغ الأهمية

الأدلة من عمليات التعدين في الشرق الأوسط - سواء في الإمارات أو الأردن أو المناطق الأخرى - واضحة جداً:

كبلات VFD المتخصصة بجهد 2 كيلوفولت ليست خياراً اختياري، بل هي ضرورة أساسية للعمل الموثوق.

الفيزياء الكامنة وراء آثار الموجات المنعكسة، والاقتران الكهرومغناطيسي، والإجهاد الكهربائي ليست قابلة للتفاوض. وجود موصلات تأريض متعددة وموصل فحص التأريض ليس ترفاً - إنها ضرورة أساسية لموثوقية النظام وسلامة الموظفين.

الحجة الاقتصادية أوضح بنفس القدر. الاستثمار الإضافي البسيط في كبلات VFD المتخصصة يعوّض عن نفسه عدة مرات من خلال:

منع أعطال المعدات الكارثية (بتكاليف 50,000-100,000+ دولار لكل عطل) التخلص من الإصلاحات الطارئة والتوقفات غير المتوقعة إطالة عمر المعدات بشكل كبير تحسين الكفاءة التشغيلية

سواء كنت تدير عملية تعدين ذهب في الصحراء الإماراتية، أو استخراج نحاس في الجبال الأردنية، أو أي عملية صناعية أخرى في بيئة قاسية، الخيار واضح جداً.

استخدام الكبلات المصممة بشكل صحيح للعملية يمنح أداءً موثوقاً وتكاليف تشغيل منخفضة. البديل - استخدام كبلات غير مناسبة وأمل الأفضل - ينتج عنه فشل متوقع ومكلف.
