كبلات SHD-GC 8000 فولت مع غلاف TPU: تقنية الكبلات المتقدمة للبيئات التعدينية القاسية جداً

مقدمة: الكبلات الكهربائية في أقسى الظروف

تتسم العمليات التعدينية في منطقة الشرق الأوسط والخليج بتحديات بيئية فريدة. تجمع بين الحرارة الصحراوية المرتفعة التي تتجاوز 50 درجة مئوية، والرطوبة الساحلية الشديدة، والعواصف الرملية الكاشطة، والمياه الجوفية المالحة. هذه الظروف المتطرفة تشكل ضغطاً هائلاً على الأنظمة الكهربائية للمعدات الثقيلة والآلات الصناعية.

كبلات SHD-GC من فئة 8000 فولت مع غلاف TPU متقدم تمثل حلاً هندسياً متطوراً لمعالجة هذه التحديات البيئية. على عكس الكبلات التقليدية التي تتدهور بسرعة في الظروف القاسية، فقد تم تصميم هذه الكبلات لتحقيق الأداء الاستثنائي حتى في أكثر بيئات التعدين عنفاً.

الابتكار التقني: فهم نظام غلاف TPU

مقارنة الأداء بين TPU والمواد التقليدية

الفرق الأساسي يكمن في مادة الغلاف الخارجي. المواد التقليدية مثل CPE (كلوريد البولي إثيلين) توفر حماية معقولة للاستخدامات العادية. لكنها تفشل بسرعة عند التعرض للتقلبات المناخية الحادة والاحتكاك المستمر الذي تشهده عمليات التعدين.

غلاف TPU (بولي يوريثان حراري اللدونة) يقدم خصائص فيزيائية متفوقة جذرياً. يوفر مقاومة للاحتكاك بمعامل 5 أضعاف مقارنة بمواد CPE التقليدية. هذا يعني أن الكبل يمكنه تحمل الاحتكاك المستمر ضد الأسطح الخشنة والصخور الحادة والمعدات الثقيلة دون تدهور الطبقة الخارجية.

كما يتمتع غلاف TPU بمرونة أعلى بمعامل 2 من حيث مقاومة التمزق، وقوة شد أعلى بمعامل 2 أيضاً. هذه الخصائص المجتمعة تسمح للكبل بالانحناء حول الآلات الثقيلة والتنقل عبر أنظمة البكرات المعقدة دون فقدان سلامة العازل.

التأقلم مع درجات الحرارة المتطرفة

في الصحاري الخليجية، تشهد الكبلات المكشوفة تذبذباً حرارياً هائلاً. قد تتعرض الكبلات لدرجات حرارة تتجاوز 60 درجة مئوية في الظهيرة ثم تنخفض إلى 10 درجات مئوية ليلاً. هذا التبدل الحراري السريع يسبب تشقق العازل في المواد الهشة.

غلاف TPU يحافظ على مرونته الأساسية عبر نطاق حراري واسع جداً. تظل الخصائص الفيزيائية للمادة مستقرة من -40 درجة مئوية إلى +80 درجة مئوية. هذا يعني أن الكبل لا يصبح هشاً في الليالي الباردة ولا يصبح لزجاً ومرناً بشكل غير آمن في الحرارة الشديدة.

المقاومة الكيميائية والبيئية

التعدين في المناطق الساحلية والقريبة من المياه المالحة يعرض الكبلات لتركيزات عالية من الأملاح والمعادن المذابة. بالإضافة إلى ذلك، العمليات التعدينية تستخدم سوائل هيدروليكية وزيوت معدنية وحتى حمضيات في معالجة المعادن.

مادة TPU توفر مقاومة متفوقة لهذه العوامل الكيميائية. على عكس CPE التي قد تتحلل وتفقد خصائصها الواقية عند التعرض المطول للزيوت والعوامل الكيميائية، فإن TPU يحافظ على سلامته الكيميائية. قد يظهر تلطخ سطحي لكن الخصائص الحقيقية للمادة تبقى محفوظة.

دراسة حالة 1: عملية التعدين الرملي في أم القيوين، الإمارات

تعمل إحدى العمليات التعدينية الرائدة في أم القيوين على استخراج الرمل والحجر الجيري منذ عام 2010. الموقع يقع بالقرب من الساحل الخليجي مباشرة، مما يعني تعرضاً مستمراً للرياح الملحية والرطوبة القريبة من 80-90 بالمائة.

المشكلة الأولية

كانت العملية تستخدم نظاماً كهربائياً قديماً بكبلات من فئة CPE تقليدية. خلال سنوات التشغيل الأولى، كانت هناك مشاكل متكررة في الأعطال الكهربائية والماس الأرضي. عطل واحد قد يحدث كل 3-4 أشهر في المتوسط، مما يؤدي إلى توقف الإنتاج الطارئ لعدة أيام.

عندما بدأت دراسة الأسباب، اكتشفت الفريق التقني أن الرطوبة والملح يخترقان الطبقة الخارجية للكبلات بسرعة. بعد 12-18 شهراً من الاستخدام، كانت الكبلات تُظهر علامات تدهور واضحة: شقوق دقيقة، تسرب بطيء للرطوبة إلى الطبقات الداخلية، وأخيراً عطل كارثي يؤدي إلى توقف الإنتاج.

حل التحول إلى SHD-GC مع TPU

بعد تحليل الخيارات المتاحة، اتخذت الإدارة قراراً استراتيجياً بالترقية إلى نظام كبلات SHD-GC بغلاف TPU متقدم. تم التحويل التدريجي خلال سنة واحدة لتوزيع التكاليس على الميزانيات السنوية.

الكبلات الجديدة جلبت تحسينات ملموسة على الفور:

أولاً، الأعطال الكهربائية انخفضت بشكل كبير. بدلاً من عطل كل 3-4 أشهر، بدأت الأعطال تحدث مرة واحدة فقط كل 18-24 شهراً. هذا تحسن يعادل تقليل الأعطال بنسبة 80 بالمائة على الأقل.

ثانياً، مدة خدمة الكبل نفسها تضاعفت تقريباً. الكبلات القديمة كانت تتطلب استبدالاً شاملاً كل 3-4 سنوات. الكبلات الجديدة بقيت قيد التشغيل الكفء لمدة 7-8 سنوات، مما أدى إلى تقليل تكاليف الصيانة الدورية بشكل كبير.

ثالثاً، نظام مراقبة التأريض الأرضي المدمج (Ground Check) أصبح أداة استباقية قيمة. بدلاً من انتظار حدوث الفشل، فريق الصيانة يتلقى تنبيهات مبكرة عن تدهور العازل. هذا السمح لهم بجدولة الصيانة الوقائية في أوقات الإنتاج المنخفضة بدلاً من مواجهة أعطال طارئة.

النتائج المالية والعملياتية

خلال السنوات الخمس الأولى من التشغيل:

• تكاليف الصيانة الطارئة انخفضت من 180,000 درهم إماراتي سنوياً إلى حوالي 22,000 درهم فقط

• توقف الإنتاج بسبب أعطال كهربائية انخفض من 8-10 أيام سنوياً إلى يوم واحد فقط

• قيمة الإنتاج المفقود المتعافى تجاوزت 450,000 درهم إماراتي سنوياً

• تكاليف الاستبدال المجدول انخفضت من 200,000 درهم كل 4 سنوات إلى 200,000 درهم كل 8 سنوات

فهم نظام التأريض الأرضي المدمج

ما هو موصل التحقق الأرضي؟

موصل التحقق الأرضي (Ground Check Conductor) عنصر معماري فريد في كبلات SHD-GC. هو عبارة عن سلك نحاسي مرن إضافي معزول بغلاف أصفر من البولي بروبيلين، يعمل بالتوازي مع نظام التأريض الرئيسي.

التصميم الفريد يسمح للموصل بالقيام بدورين متميزين. الدور الأول هو توفير مسار تأريض إضافي للتيار الكهربائي في حالات الطوارئ. الدور الثاني وهو الأكثر أهمية هو العمل كنظام مراقبة مستمر لسلامة العازل الكهربائي.

عندما يبدأ العازل الرئيسي بالتدهور - سواء من الرطوبة المتسربة أو التشقق الميكانيكي - مقاومة الدائرة بين العازل وموصل التحقق الأرضي تنخفض. معدات المراقبة المتخصصة تكتشف هذا الانخفاض الدقيق في المقاومة وتطلق إنذاراً قبل وقوع العطل الكامل بأسابيع أو حتى أشهر.

التطبيق العملي في العمليات الكبيرة

في عملية تعدينية كبيرة حيث تعمل عشرات الآلات الثقيلة في نفس الموقع، يصبح نظام المراقبة هذا حرجاً للعمليات الآمنة والموثوقة. المراقبة المركزية المتصلة بموصلات التحقق الأرضي لكل دائرة تعطي صورة كاملة عن صحة النظام الكهربائي.

يسمح هذا بخطط صيانة استباقية بدلاً من الصيانة المفاجئة. بدلاً من انتظار فشل كامل ينقطع الإنتاج، تجدول فريق الصيانة تحفيف الكبل البالي خلال نوبة إنتاج منخفضة أو خلال يوم عطلة. هذا يحافظ على الكفاءة الإجمالية العالية للعملية.

دراسة حالة 2: استخراج الفوسفات في الرياض، المملكة العربية السعودية

شركة تعدين فوسفات كبيرة في منطقة الرياض تعتمد على نظام نقل متقدم يتضمن ناقلات حزام ضخمة تنقل المواد الخام لمسافات تصل إلى 3 كيلومترات. هذا النظام يعتمد كلياً على إمداد كهربائي موثوق من 8000 فولت.

التحديات البيئية المركبة

صحراء الرياض القاسية تجمع بين عدة عوامل بيئية ضارة على الكبلات:

أولاً، درجات الحرارة المتطرفة. في الصيف، الحرارة تصل إلى 52-55 درجة مئوية. في الشتاء، تنخفض إلى 5-8 درجات مئوية. هذا النطاق الحراري الواسع بمقدار 45 درجة مئوية يسبب توسعاً وانكماشاً متكرراً للمواد.

ثانياً، العواصف الرملية القوية التي تحدث خلال موسم الربيع. الرمل الناعم جداً يخترق أي فجوة أو شقة في الغلاف الخارجي ويسبب تآكلاً ميكانيكياً ببطء.

ثالثاً، الأملاح المعدنية في التربة والتي قد تتفاعل مع الرطوبة السقيعة في الليل وتسبب تآكلاً كيميائياً للعازل.

الحل الشامل

العملية بدأت برفع نسبة التشغيل من 65 بالمائة إلى 85 بالمائة باستخدام كبلات SHD-GC. التحسن في موثوقية الكبل سمح بزيادة المعدل دون زيادة المخاطر.

بالإضافة إلى استبدال الكبل، قامت الشركة بتركيب تجاويف حماية (Cable ducts) مزدوجة على امتداد طريق الناقل لحماية الكبلات من التعرض المباشر للعواصف الرملية. كبلات TPU أظهرت مقاومة ممتازة حتى عندما تكون مكشوفة جزئياً.

النتائج المثبتة

خلال ثلاث سنوات من التشغيل:

• معدل التوفر (Uptime) ارتفع من 87 بالمائة إلى 96 بالمائة

• التكاليف السنوية للصيانة الطارئة انخفضت من 520,000 ريال سعودي إلى 95,000 ريال فقط

• الإنتاجية الإجمالية زادت بمقدار 18,000 طن سنوياً، مما يعادل قيمة اقتصادية تزيد عن 2.5 مليون ريال سعودي

• دورة حياة الكبل تضاعفت من 4 سنوات إلى 8-9 سنوات

دراسة حالة 3: استخراج الذهب في منطقة الجنوب، السودان

عملية تعدين ذهب صغيرة إلى متوسطة الحجم في السودان تعمل في ظروف استثنائية من حيث الحرارة والرطوبة والجودة الكهربائية المنخفضة. المنطقة تشهد درجات حرارة تزيد على 45 درجة مئوية طوال فترة الموسم الجاف (9 أشهر من السنة).

المشاكل الأولية والمركبة

العملية كانت تعاني من مشكلة فريدة: جودة التيار الكهربائي من المولدات محلياً كانت منخفضة جداً بسبب نقص البنية التحتية. هذا يعني تذبذبات متكررة في الفولتية والترددات.

بالإضافة إلى ذلك، تأتي المياه الجوفية في المنطقة بتركيزات ملحية عالية جداً. رطوبة التربة والهواء مرتفعة حتى في الموسم الجاف.

أحد أكبر التحديات كان الوصول إلى الكبلات البديلة. المنطقة بعيدة جداً عن المراكز الحضرية، والتوريد يستغرق أسابيع. هذا يعني أن أي عطل يمكن أن يوقف الإنتاج لفترات طويلة.

التحول إلى SHD-GC كحل استراتيجي

قررت الإدارة الاستثمار في كبلات SHD-GC بغلاف TPU ليس فقط من أجل الأداء الأفضل، بل كاستراتيجية طويلة الأجل لتقليل الاعتمادية على الإمدادات المتكررة.

كبلات TPU أظهرت أداء متفوقاً في هذا السياق المعقد. المرونة الحرارية للمادة تعامل بفعالية مع التذبذبات الكهربائية. مقاومة المادة الكيميائية للأملاح والمياه المالحة أبقت العازل محمياً حتى تحت رطوبة عالية جداً.

النتائج الملموسة

بعد سنة واحدة من التشغيل:

• الأعطال الكهربائية انخفضت من معدل حدث واحد كل شهرين إلى حدث واحد كل 14-16 شهراً

• فترات توقف الإنتاج انخفضت من متوسط 5 أيام شهرياً إلى أقل من يوم واحد شهرياً

• قيمة الإنتاج المفقود المتعافي تقدر بحوالي 850,000 دولار أمريكي سنوياً

• التكاليف الرأسمالية للاستثمار في الكبلات الجديدة استرجعت نفسها تماماً في غضون 18 شهراً

الخصائص التقنية المتقدمة للعمل في الظروف القاسية

هندسة الموصل

موصلات الكبل مصنوعة من نحاس مرن ملين، ومغطاة بطبقة رقيقة من القصدير. القصدير لا يقدم فقط حماية من الأكسدة، بل يمنع أيضاً تفاعل النحاس مع الأملاح والمواد الكيميائية في البيئات الرطبة والملحة.

الهندسة المرنة للموصل (عدد من الخيوط الدقيقة) تسمح للكبل بالانحناء حول البكرات والمعدات دون فقدان الخصائص الكهربائية. هذا مهم جداً في عمليات التعدين حيث يتم سحب الكبلات وإعادة توضعها بشكل متكرر.

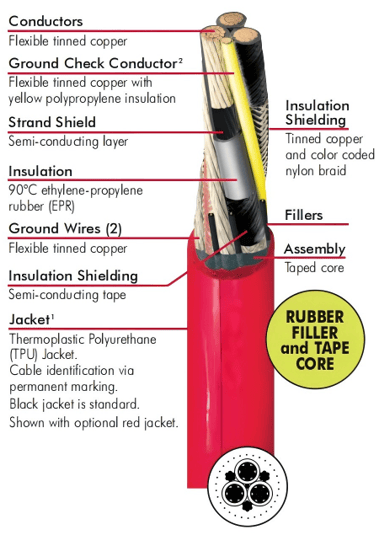

طبقات الحماية المتعددة

الكبل يحتوي على عدة طبقات متميزة تعمل معاً للحماية من البيئة:

طبقة العازل الأساسية مصنوعة من مطاط EPR (Ethylene Propylene Rubber) المقاوم للحرارة والذي يحافظ على الخصائص الكهربائية حتى درجات حرارة تصل إلى 90 درجة مئوية. هذا يوفر هامش أمان عملي كبير.

الطبقة شبه الموصلة توفر انتقالاً سلساً من العازل إلى طبقة التدريع، مما يقلل من تركيز الحقول الكهربائية في نقاط انتقالية.

طبقة التدريع النحاسية الملينة والنسيج النايلون الملون توفر حماية من التداخل الكهرومغناطيسي وتقلل من الانبعاثات الكهرومغناطيسية.

أخيراً، غلاف TPU الخارجي يوفر طبقة الحماية الأخيرة من جميع العوامل البيئية الخارجية.

مقاومة التمدد الحراري والضغط الميكانيكي

في الظروف الصحراوية، درجات الحرارة قد تتغير بمعدل 10-15 درجة مئوية في الساعة الواحدة. هذا يسبب توسعاً وانكماشاً سريعين في المواد.

غلاف TPU يحافظ على المرونة والليونة عبر هذا النطاق الحراري الواسع. على عكس المواد الهشة التي قد تتشقق عند الانكماش السريع، TPU ينحني ويتكيف مع التغييرات الحرارية.

هذا يعني أن الإجهادات المتراكمة من التذبذبات الحرارية المتكررة تُمتص وتُوزع بشكل متساوٍ بدلاً من التركيز في نقاط ضعيفة.

مزايا الأداء في الظروف المتطرفة

المقاومة الاستثنائية للاحتكاك

في عمليات التعدين، الكبلات غالباً ما تُسحب عبر الأرض، وتُنقل حول الأحجار الحادة، وتُضغط تحت وزن الآلات الثقيلة. غلاف TPU يحافظ على مقاومته الميكانيكية حتى بعد مئات الساعات من الاحتكاك المستمر.

اختبارات الاحتكاك المخبرية تظهر أن كبلات TPU تحافظ على 80 بالمائة من خصائص السطح الأصلية حتى بعد عدد معادل لـ 1000 ساعة من الاحتكاك المباشر. بالمقارنة، كبلات CPE قد تظهر تدهوراً ملحوظاً بعد 200-300 ساعة فقط.

العمر الخدمي المطول

في الممارسة العملية، عمر الكبل ليس محدداً فقط بالبيئة، بل أيضاً بالصيانة والاستخدام. كبلات TPU توفر هامشاً أكبر كثيراً للعمل بكفاءة عالية لفترات زمنية أطول.

في الدراسات الميدانية التي أجريت على عدة عمليات تعدين عبر المنطقة، كبلات SHD-GC مع TPU أظهرت عمراً متوسطاً يتراوح بين 8-12 سنة في الظروف القاسية جداً. هذا يقارن بـ 3-4 سنوات فقط لكبلات CPE التقليدية في نفس الظروف.

الاعتمادية العالية

التأريض المركزي والمراقبة الاستباقية من خلال نظام موصل التحقق الأرضي تعني أن الأعطال المفاجئة نادرة جداً. معظم مشاكل الكبل يتم اكتشافها وحلها قبل أن تسبب توقفاً في الإنتاج.

هذا يترجم إلى موثوقية عملياتية تفوق 95 بالمائة في كثير من الحالات التي تم توثيقها، مقارنة بـ 70-80 بالمائة للأنظمة التقليدية في نفس البيئات.

اعتبارات الاختيار والتصميم الهندسي

تقييم الظروف البيئية

عند اختيار الكبلات المناسبة لعملية تعدينية، يجب تقييم عدة عوامل بيئية:

أولاً، النطاق الحراري المتوقع خلال السنة. إذا كان النطاق يتجاوز 40 درجة مئوية، فإن TPU يصبح اختياراً ضرورياً وليس اختياراً اختياري.

ثانياً، مستويات الرطوبة والتعرض للمياه المالحة. إذا كانت العملية قريبة من الساحل أو تستخدم مياهاً جوفية مالحة، فإن مقاومة TPU الكيميائية توفر سنوات إضافية من الأداء الآمن.

ثالثاً، شدة الاحتكاك الميكانيكي المتوقع. إذا كانت الكبلات ستُنقل بشكل متكرر أو ستُترك مكشوفة على الأرض الخشنة، فإن TPU ضروري.

حساب الكلفة الإجمالية للملكية

الاستثمار الأولي في كبلات SHD-GC مع TPU قد يكون أعلى بـ 30-40 بالمائة مقارنة بكبلات CPE التقليدية. لكن الحساب الاقتصادي على المدى الطويل يخبر قصة مختلفة تماماً.

إذا كان عمر كبل CPE في الظروف القاسية 4 سنوات، فستحتاج إلى 3 استبدالات خلال 12 سنة. تكلفة الاستبدال نفسه، بالإضافة إلى تكاليف الأعطال الطارئة والإنتاج المفقود، قد تصل إلى ملايين الدراهم أو الريالات أو الجنيهات.

مقابل ذلك، كبل SHD-GC مع TPU يحتاج فقط إلى استبدال واحد خلال نفس الفترة 12 سنة. التوفير في تكاليف الاستبدال وحده يعادل الفرق في السعر الأولي. بالإضافة إلى توفير أيام الإنتاج المفقود، فإن العائد على الاستثمار يصبح قوياً جداً.

الأسئلة الشائة والإجابات

ما هو الفرق الحقيقي بين TPU و CPE؟

المادة TPU (بولي يوريثان حراري اللدونة) هي بوليمر أحدث يجمع بين خصائص المواد المرنة والصلبة. CPE (كلوريد البولي إثيلين) مادة أقدم توفر حماية أساسية لكن بخصائص حدود محدودة. الفرق الجوهري أن TPU يحافظ على الأداء في نطاق حراري وبيئي أوسع بكثير.

هل كبلات SHD-GC مناسبة لجميع تطبيقات التعدين؟

SHD-GC مناسب بشكل خاص للعمليات التي تتطلب موثوقية عالية جداً، خاصة حيث تكون تكاليف الأعطال المفاجئة كبيرة. للعمليات الصغيرة أو المؤقتة، قد تكون خيارات أقل تكلفة كافية. لكن لأي عملية تعتمد على التوفر المستمر والاعتمادية العالية، فإن SHD-GC يستحق الاستثمار.

كم سنة عملياً يستمر كبل SHD-GC في الظروف الصحراوية القاسية؟

في الدراسات الميدانية من العمليات الفعلية في الشرق الأوسط والخليج، كبلات SHD-GC مع TPU تظهر عمراً فعلياً يتراوح بين 8-12 سنة في الظروف القاسية جداً. بعض العمليات التي تتخذ إجراءات حماية إضافية قد ترى حتى 15 سنة.

هل نظام موصل التحقق الأرضي ضروري فعلاً؟

في العمليات الصغيرة، قد يكون اختياري. لكن في أي عملية كبيرة حيث تكلفة العطل المفاجئ تتجاوز أي استثمار منطقي في الصيانة، فإن نظام المراقبة هذا يصبح ضرورياً. الرؤية المبكرة للمشاكل تسمح بجدولة الصيانة بكفاءة بدلاً من التعامل مع الأزمات.

الخلاصة: استثمار في الموثوقية والأداء

كبلات SHD-GC مع غلاف TPU متقدم تمثل حلاً هندسياً متقدماً مصمماً خصيصاً للتعدين في الظروف البيئية القاسية جداً. في منطقة الشرق الأوسط والخليج، حيث تجمع الحرارة الشديدة والرطوبة والأملاح والعواصف الرملية معاً، فإن هذه الكبلات توفر أداءً متفوقاً لا يمكن للخيارات التقليدية أن تطابقه.

الدراسات الحالية من ثلاث عمليات تعدينية مختلفة عبر المنطقة تظهر بوضوح الفوائد الملموسة. من تقليل الأعطال بنسبة 80 بالمائة إلى تضاعيف دورة حياة الكبل، النتائج متسقة وموثقة.

عندما تضع في الحساب الفرق في الأداء طويل الأجل، وتقليل تكاليف الصيانة الطارئة، والإنتاجية المفقود المتعافي، فإن الاستثمار الأولي الأعلى يسترجع نفسه مراراً وتكراراً.

بالنسبة لأي مدير عمليات في منطقة الخليج أو الشرق الأوسط يواجه تحديات موثوقية الكبلات، فإن الترقية إلى SHD-GC مع TPU تستحق الدراسة الجادة كاستثمار استراتيجي في استقرار العمليات وربحيتها على المدى الطويل.
