كيف تصمد كابلات الجهد المتوسط المرنة في مناجم ماعدن والربع الخالي؟ دليل تقني شامل لأداء NTMCGCWOEU في البيئات القاسية

مقدمة: عندما تكون البيئة هي العدو الأول

في عالم التعدين بمنطقة الشرق الأوسط، لا تكفي المواصفات الكهربائية وحدها لاختيار كابل جهد متوسط موثوق. المهندس الذي يصمم منظومة التوزيع الكهربائي لمنجم في صحراء النفود يواجه تحدياً مزدوجاً: كابل يجب أن ينقل آلاف الأمبيرات عند عشرات الكيلوفولتات، وفي الوقت ذاته يصمد أمام أشعة شمس لا ترحم، ورياح حاملة للرمال الكاشطة، وتسرب زيوت من الماكينات الثقيلة، وتقلبات حرارية يومية حادة بين ليل بارد ونهار محرق.

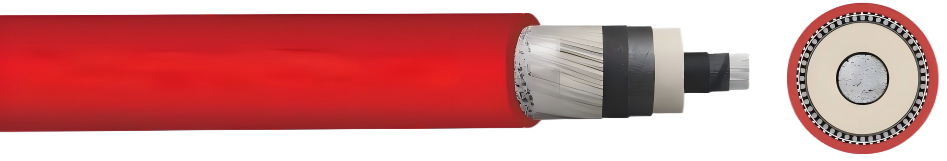

كابل من النوع NTMCGCWOEU — كابل مرن أحادي النواة مدرّع للجهد المتوسط وفقاً للمعيار DIN VDE 0250-813 — يمثل إجابةً هندسية متكاملة لهذه التحديات. ليس لأنه الأعلى جهداً أو الأكبر مقطعاً، بل لأن مواد بنائه ومنهجية تصميمه تحولان كل طبقة من طبقاته إلى درع وظيفي ضد عامل تدمير بعينه.

في هذا المقال نتناول بعمق: كيف تعمل كل طبقة من طبقات الكابل علمياً لمقاومة البيئات القاسية، وما هي التحديات الفعلية التي يواجهها المهندسون في مواقع التعدين بالشرق الأوسط، وكيف تُرجم ذلك إلى تطبيقات ميدانية ناجحة في مناجم حقيقية.

الفصل الأول: بيئة التعدين في الشرق الأوسط — تشريح للقسوة

الحرارة الصحراوية وتقلباتها اليومية

لا يكفي القول إن منطقة الخليج العربي حارة. ما يهم المهندس الكهربائي هو نطاق التقلب الحراري اليومي، وليس فقط الذروة. في منطقة وعد الشمال شمال المملكة العربية السعودية، حيث تقع مشاريع الفوسفات الكبرى، يمكن أن ترتفع درجة الحرارة من 2 درجة مئوية قبيل الفجر إلى 48 درجة مئوية في الذروة الصيفية — فارق يومي يتجاوز 45 درجة.

هذا التقلب لا يُتعب الكابل حرارياً فحسب، بل يُخضعه لضغط ميكانيكي متكرر يُعرف بـ الإجهاد الحراري الدوري (Thermal Cycling Stress). كل مادة عازلة أو غلاف خارجي تتمدد عند الحرارة وتنكمش عند البرودة. إذا لم تكن مرونة المادة كافية لاستيعاب هذه الحركة دون تشقق، يتراكم التلف الميكروي حتى يظهر بشكل فجوات هوائية في العازل أو تشققات في الغلاف — وكلاهما طريق سريع نحو الانهيار العازلي.

الأشعة فوق البنفسجية في بيئة عالية الإشعاع الشمسي

الموقع الجغرافي لمنطقة الخليج يضعها في نطاق الإشعاع الشمسي العالمي الأعلى. شدة الأشعة فوق البنفسجية (UV Index) تتجاوز 11 في أشهر الصيف — المستوى المصنف "شديد الخطورة" دولياً. للكابلات المعرضة خارج المباني أو على أسطح محطات التحويل المتنقلة، هذا يعني أن كل جزيء في مادة الغلاف الخارجي يتعرض لقصف مستمر من فوتونات UV ذات طاقة عالية.

هذه الفوتونات تكسر الروابط الجزيئية في البوليمرات الاصطناعية — ظاهرة تُعرف بـ التحلل الضوئي (Photo-degradation). في مواد PVC التقليدية أو البولي إيثيلين البسيط، هذا يظهر كتبيّض (Chalking) ثم تشقق سطحي ثم هشاشة ميكانيكية. كابل فقد مرونة غلافه الخارجي في الصحراء لا يمكن ثنيه أو إعادة توجيهه دون خطر كسر الغلاف وكشف العازل والشاشة الكهربائية.

الرطوبة الحارة: تحدي السواحل والأحواض المنخفضة

ليست البيئات القاسية في المنطقة قاصرة على الجفاف. المناجم والمشاريع الصناعية في المناطق الساحلية — أبوظبي، مسقط، ميناء صلالة — تعمل في ظروف رطوبة نسبية تتجاوز 90% مع درجات حرارة مرتفعة. هذا المزيج من الحرارة والرطوبة يُشكّل بيئة "رطبة وساخنة" (Tropical Hot & Humid) التي تُسرّع هجرة الرطوبة عبر أي ثغرات في الغلاف الخارجي نحو طبقات العازل الداخلية.

الرطوبة في عازل الجهد المتوسط لا تسبب صدأً مباشراً كما في المعادن، لكنها تُحدث ظاهرة أشد خطورة تُسمى التآكل الكهروكيميائي بالماء (Water Treeing). تنشأ "أشجار" دقيقة من القنوات المائية الميكروية داخل الجزء الأضعف من العازل، تنمو ببطء تحت تأثير المجال الكهربائي المتبادل، وتتحول في نهايتها إلى مسارات تفريغ كهربائي تُطلق انهياراً كهربائياً كاملاً.

الزيوت والمواد الكيميائية الصناعية

مواقع التعدين تحتضن أسطولاً ضخماً من الآليات الثقيلة: حفارات، شاحنات تعدين بعجلات ضخمة، مضخات هيدروليكية، أنظمة تشحيم آلية. كل هذه الماكينات تُسرب — بصورة عادية أو استثنائية — زيوت هيدروليكية وشحوم ووقوداً. الكابل الذي يمر قريباً من نقاط التعبئة أو محاور التشغيل معرض لاحتكاك متكرر بهذه المواد.

الهجوم الكيميائي للزيوت على مواد الكابل يعمل عبر آليتين: الانتفاخ (Swelling) حيث تتسلل جزيئات الزيت بين السلاسل البوليمرية وتُبعدها عن بعض مما يُضعف التماسك الميكانيكي، والاستخلاص الكيميائي (Chemical Extraction) حيث تذيب الزيوت بعض المُضافات (Plasticizers, Stabilizers) من مادة الغلاف، فتُفقده مرونته وتجعله هشاً. كلا العمليتين تدميريتان للكابل على المدى البعيد.

الأوزون: العدو الخفي في المحطات الكهربائية

الأوزون (O₃) يتشكل بشكل طبيعي في المحيط المحيط بمعدات التبديل الكهربائي — خاصة حول قواطع الهواء وأجهزة التوجيه (Disconnectors) العاملة في الهواء — نتيجة تأين الأكسجين بفعل القوس الكهربائي. كذلك يتشكل خارج المباني بفعل الأشعة فوق البنفسجية الشديدة.

الأوزون هو عامل أكسدة قوي جداً يهاجم الروابط المزدوجة الكربونية (C=C Double Bonds) في البوليمرات المطاطية. الكابل المصنوع من مطاط طبيعي أو بعض أنواع المطاط الاصطناعي يُظهر تشققات دقيقة متعامدة على اتجاه الشد عند تعرضه للأوزون — ظاهرة يُعرف عملياً بـ "تشققات الأوزون (Ozone Cracking)" — حتى عند مستويات أوزون منخفضة نسبياً (أجزاء من المليون).

الفصل الثاني: علم المواد — كيف يُصمم الكابل للصمود

لماذا مطاط EPR وليس XLPE؟

الخيار الأساسي لمادة العزل في كابل NTMCGCWOEU هو مطاط الإيثيلين برويلين (EPR — Ethylene Propylene Rubber)، وهذا الاختيار ليس اعتباطياً بل قائم على مبادئ كيمياء البوليمرات.

الفارق الجوهري بين EPR وبولي إيثيلين متشابك التراكيب (XLPE) يكمن في طبيعة السلسلة الجزيئية. في XLPE، السلسلة الرئيسية من الكربون والهيدروجين متصلة بجسور تشابك صلبة؛ هذا يُعطيه قوة عازلة ممتازة لكن على حساب المرونة، خاصة عند انخفاض درجات الحرارة. عند تشغيله في بيئة ذات درجات حرارة منخفضة ليلاً، يصبح XLPE أصلب وقابليته للثني تتناقص — وهذا خطر في تطبيقات التعدين التي تتطلب إعادة توجيه الكابل أو ثنيه أثناء التشغيل.

في المقابل، EPR يحتوي على مجموعات برويلين جانبية تُكسر انتظام السلسلة الجزيئية وتمنع التبلور. النتيجة: مادة غير متبلورة (Amorphous) في درجات الحرارة المنخفضة — تظل مرنة وقابلة للثني حتى عند -25 درجة مئوية في التطبيقات المرنة و-40 درجة مئوية في التطبيقات الثابتة. هذا يجعل EPR الخيار الهندسي الصحيح لكل تطبيق يتطلب تحريك الكابل في أجواء باردة.

EPR أيضاً يمتلك مقاومة طبيعية للتتبع الكهربائي (Tracking Resistance) تفوق XLPE، مما يُجعله أكثر مناسبة للبيئات الملوثة بالغبار والرطوبة التي تُشكل طبقات تراكمية على سطح العازل عند الطرفيات.

الطبقات شبه الموصلة: هندسة المجال الكهربائي

كابلات الجهد المتوسط تواجه تحدياً فيزيائياً أساسياً: المجال الكهربائي بين موصل الجهد العالي والشاشة المؤرضة ليس منتظماً بطبيعته. عند سطح الموصل المصنوع من أسلاك مستديرة متلامسة، تتركز كثافة المجال عند نقاط التماس والحواف — ظاهرة تُعرف بـ تركيز المجال الكهربائي (Electric Field Enhancement). هذا التركيز المحلي للمجال يُشغّل تفريغاً جزئياً (Partial Discharge) في أي فراغ هوائي بين أسلاك الموصل والعازل، وهو المسار المعروف لتدهور عازل الجهد المتوسط.

الحل الهندسي هو الطبقة شبه الموصلة الداخلية (Inner Semiconductive Layer). هذه الطبقة — مطاط مُضاف إليه كربون أسود بتركيز يُعطيه ناقلية كهربائية محدودة — تُعيد توزيع المجال الكهربائي بشكل سلس على المحيط الكامل للموصل. التأثير: القضاء شبه التام على بؤر التركيز، وبالتالي إيقاف آلية التفريغ الجزئي عند جذورها.

بالمثل، الطبقة شبه الموصلة الخارجية (Outer Semiconductive Layer) فوق العازل تضمن تحولاً تدريجياً منتظماً من الجهد العالي إلى صفر الجهد عند الشاشة المؤرضة، دون تركيز المجال عند أي نقطة في واجهة العازل-الشاشة. هاتان الطبقتان معاً هما ما يُمكّن الكابل من العمل بموثوقية عقوداً في نطاق الجهد المتوسط.

مطاط الغلاف الخارجي 5GM5: خمسة معايير في مادة واحدة

الغلاف الخارجي من نوع 5GM5 وفقاً لـ DIN VDE 0207-21 ليس مجرد طبقة حماية ميكانيكية. الرمز 5GM5 يحمل معلومات الأداء: 5 تعني الدرجة الأعلى للمتانة الميكانيكية، وGM تشير إلى مادة مطاطية مقاومة للعوامل الطبيعية، و5 تؤكد الأداء في النطاق الحراري الكامل.

مقاومة الأوزون تتحقق في مطاط EPDM (مكوّن أساسي في الخلطات المطاطية المستخدمة) لأن السلسلة الجزيئية الرئيسية خالية من الروابط المزدوجة التي يهاجمها الأوزون. بينما الروابط المزدوجة في مطاط الديين المستخدم للتشابك موجودة في السلاسل الجانبية بعيداً عن الهجوم الرئيسي، يتمتع EPDM بمقاومة أوزون استثنائية مقارنة بالمطاط الطبيعي أو SBR.

مقاومة الأشعة فوق البنفسجية تُحقق بمزيج من عاملين: اختيار البوليمر الأساسي المستقر ضوئياً، وإضافة مواد ماصة للأشعة فوق البنفسجية (UV Absorbers) ومثبطات شعاعية (Hindered Amine Light Stabilizers — HALS) إلى الخلطة. هذه المضافات تمتص طاقة الفوتون وتبددها حرارياً بدلاً من السماح لها بكسر الروابط الجزيئية.

مقاومة الزيوت تُبنى على درجة التشابك (Crosslink Density) في شبكة البوليمر. كلما كانت كثافة جسور التشابك أعلى، كلما كان الفضاء بين السلاسل أضيق، وكلما قلت قدرة جزيئات الزيت على التسلل إلى بنية المادة. المعيار EN/IEC 60811-404 يقيس هذه المقاومة بقياس الزيادة في الكتلة والأبعاد بعد غمر العينة في الزيت المرجعي عند درجة حرارة محددة لفترة محددة.

مقاومة الرطوبة تعتمد على الطبيعة الكارهة للماء (Hydrophobic) لمادة الغلاف المطاطية؛ الماء لا يبلل السطح بل يتشكل في قطرات منفصلة تُقلل من مساحة الاحتكاك وتُعيق هجرة الأيونات.

الموصل النحاسي المقصدر من الفئة 5: ثلاث وظائف في موصل واحد

اختيار النحاس المقصدر (Tinned Copper) من الفئة 5 وفقاً لـ IEC 60228 يُقابل ثلاثة متطلبات في آنٍ واحد:

أولاً، المرونة القصوى: الفئة 5 تعني أدق درجات التجديل — أسلاك نحاسية رفيعة جداً مجدولة في رتب متعددة. هذه البنية تتيح انزلاق الأسلاك على بعضها عند الثني مما يُقلل إجهاد أي سلك منفرد. الفئة 5 تُستخدم في كابلات اللحام والتطبيقات المتحركة باستمرار — وهذا ما يجعلها مناسبة للتعدين.

ثانياً، مقاومة التآكل: طبقة القصدير الرفيعة المُغطية لكل سلك نحاسي تمنع الأكسدة وتقاوم هجوم مركبات الكبريت الشائعة في الأجواء الجوفية للمناجم. كابل نحاسي غير مقصدر قد يُصبح سطحه أسود متأكسداً في غضون أشهر في بيئة منجمية — مما يرفع مقاومة الموصل ويُصعّب التوصيل عند الأطراف.

ثالثاً، سهولة التطريف: طبقة القصدير تُسهّل تركيب أطراف الضغط (Compression Lugs) لأن جودة الوصلة الكهربائية أكثر اتساقاً مع سطح مقصدر منتظم مقارنة بنحاس أكسده.

الفصل الثالث: التحديات الميدانية في مواقع التعدين العربية

منجم الفوسفات — وعد الشمال، المملكة العربية السعودية

يقع مجمع وعد الشمال الصناعي في منطقة الحدود الشمالية بالمملكة العربية السعودية، على بعد نحو 1,200 كيلومتر شمال الرياض. يضم المجمع مناجم فوسفات مفتوحة وطاقة تكريرية لإنتاج حمض الفوسفوريك وسماد فوسفات ثنائي الأمونيوم (DAP)، وتديره شركة ماعدن للفوسفات التي تمتلك بنية تحتية كهربائية تشمل شبكة توزيع بجهود 115 كيلوفولت و33 كيلوفولت وشبكة توزيع داخلية بجهد 13.8 كيلوفولت.

في محطات التحويل الرئيسية للمجمع، التحدي التقني الأبرز هو توصيل المحولات الكبيرة بخلايا التبديل المتوسط الجهد بتوصيلات قصيرة ومرنة تتحمل شروط التشغيل الصعبة. درجات الحرارة في غرف المحولات والمحطات تُجاوز أحياناً 55 درجة مئوية في ذروة الصيف نتيجة الحرارة البيئية والحرارة الناتجة عن الخسائر الكهربائية. الكابلات المستخدمة في هذه التوصيلات يجب أن تعمل باستمرار ضمن الحدود الحرارية الآمنة مع توفير المرونة اللازمة للتوجيه داخل الخزانة الكهربائية الضيقة.

اختيار كابل من تصنيف 8.7/15 كيلوفولت مع مقطع موصل 240 مم² يُتيح حمل تيار يتجاوز 3,500 أمبير في الهواء في ظروف مرجعية، وهو ما يُغطي متطلبات التغذية لوحدات تكثيف الفوسفات الكبيرة. الغلاف الخارجي الأحمر المقاوم للأوزون والأشعة فوق البنفسجية يُحافظ على سلامة التوصيلات التي تمر عبر مقاطع مكشوفة للشمس بين المباني.

مشروع نحاس الرقة — شركة مسقط للتعدين، سلطنة عُمان

شركة مسقط للتعدين، وهي شركة تابعة لشركة معادن عُمان (MDO)، تُشغّل مناجم نحاس مفتوحة في ولاية الرستاق وما جاورها. العمليات تشمل تفجيراً واستخراجاً وسحقاً وتركيزاً، مع منظومة كهربائية متوسطة الجهد تعتمد محطات تحويل متنقلة (Mobile Substations) مُثبّتة على عربات يُعاد تموضعها مع تقدم حافة المنجم.

التحدي التشغيلي هنا فريد: ذيول التوصيل بين المحطة المتنقلة والخط الهوائي الثابت تُمثل 5 إلى 15 متراً من الكابل يُفكّ ويُعاد توصيله كل أسبوع إلى أسبوعين. درجة حرارة الغلاف الخارجي تُسجّل أرقاماً عالية تحت شمس سلطنة عُمان خلال الصيف، في حين تصل الحرارة إلى أقل من 15 درجة مئوية في فجر شهور الشتاء. الكابل يُثنى ويُلف في كلا الحالتين.

الاختيار التقني هنا يُلزم تصنيف 6/10 كيلوفولت لمنظومة 11 كيلوفولت المؤرضة بصلابة (Solidly Earthed)، مع شرط مرونة التشغيل (Flexible Operation) الذي يُحدد الحد الأدنى لنصف قطر الانحناء بعشرة أضعاف القطر الخارجي للكابل. مقاومة الأشعة فوق البنفسجية لمادة الغلاف الخارجي حاسمة في هذه البيئة — كابل XLPE ذو غلاف PVC عرضه للشمس المستمر سيتحول إلى ما يشبه الخشب في غضون موسم واحد. الغلاف المطاطي المستقر ضوئياً يحتفظ بمرونته عبر سنوات التشغيل.

المصهر الإماراتي للحديد — المصفح، أبوظبي

يقع المصهر المتكامل في منطقة المصفح الصناعية بأبوظبي على مقربة من الخليج العربي — بيئة ساحلية رطبة مع درجات حرارة صيفية عالية. الرطوبة النسبية تتجاوز 90% في الأشهر الرطبة، والهواء يحمل كلوريدات البحر (ملح البحر) التي تُرسّب طبقة موصلة على أسطح العوازل والأجهزة الكهربائية المكشوفة.

هذه البيئة تُعرّض الكابلات الخارجية لـ ضباب الملح (Salt Fog)، وهو عامل تدمير معروف للعوازل والأغلفة. الكلوريد يُسرّع الأكسدة في الموصلات النحاسية غير المحمية، ويُشكّل طبقات موصلة على سطح الغلاف تُسهم في تسارع تآكله. الكابل المطاطي بتركيبة مقاومة للرطوبة والبيئة الكيميائية يُقاوم هذه الهجمات بفضل طبيعته الكارهة للماء وعدم تفاعله مع أيونات الكلوريد.

التوصيلات القصيرة المرنة بين خلايا تبديل 33 كيلوفولت و11 كيلوفولت في غرف المحولات تُنفَّذ بكابل مصنف 18/30 كيلوفولت في المنظومات الكبيرة أو 12/20 كيلوفولت في شبكة التوزيع الداخلية، مع ضمان أن الغلاف الخارجي يُقاوم مزيج الحرارة والرطوبة والملح طوال عمر المنشأة.

مشروع فوسفات خريبة، المغرب

على الرغم من أن المغرب لا يقع في منطقة الخليج، فإن مشاريع مجموعة OCP (مكتب الشريف للفوسفات) في خريبة ويوسفية تُمثل أكبر إنتاج عالمي للفوسفات وتستخدم بنية كهربائية مشابهة. مناجم خريبة تجمع بين تعدين مفتوح وجوفي (Underground) في طبقات وصلت إلى عمق 300 متر، مع شبكة كهربائية متوسطة الجهد بجهد 5.5 كيلوفولت و11 كيلوفولت.

في التعدين الجوفي، التحدي الكيميائي يختلف: الأجواء تحتوي على رطوبة عالية وغبار معدني وعادماً من آليات التعدين الديزل. الكبريت الموجود في بعض طبقات الفوسفات يُشكّل مركبات حمضية في الجو الرطب. الكابل المطاطي المقصدر الموصل يُقاوم هجوم الكبريت على الموصل نفسه، في حين يُقاوم الغلاف المطاطي الهجمات الكيميائية على السطح الخارجي بكفاءة أعلى من PVC في درجات الحرارة العالية للبيئات الجوفية.

الفصل الرابع: معايير الأداء البيئي والكهربائي

اختبارات مقاومة الزيت وفقاً لـ EN 60811-404

يُحدد هذا المعيار بروتوكولاً صارماً: تُغمر عينات من الغلاف الخارجي في زيت مرجعي (ASTM IRM 902 أو مكافئه) عند 70 درجة مئوية لمدة 168 ساعة. الانتفاخ المسموح به في الكتلة محدود بنسبة مئوية لا يجوز تجاوزها. اجتياز هذا الاختبار يُثبت أن المادة لا تتضخم بشكل يُضعف بنيتها الميكانيكية عند تعرضها لتسربات الزيت المحتملة في مواقع التعدين.

سلوك الاشتعال وفقاً لـ EN 60332-1-2

هذا الاختبار يُحدد سلوك الكابل المنفرد أمام اللهب: تُعرّض عينة الكابل الرأسية لشعلة موحدة لمدة 60 ثانية، ثم تُقاس مسافة انتشار التفحم. الكابل المجتاز لا ينقل اللهب بمسافة تتجاوز الحد المحدد، مما يُقلل خطر انتشار الحريق على طول مسار الكابل — اعتبار حيوي في مناجم الفوسفات حيث الغبار قابل للاشتعال.

مؤشر الأكسجين (Oxygen Index) الذي يتجاوز 29 يعني أن مادة الغلاف تحتاج إلى تركيز أكسجين أعلى من 29% للحفاظ على الاشتعال الذاتي — بينما الهواء الطبيعي يحتوي على 21% فقط. عملياً: الكابل لا يستمر في الاشتعال بعيداً عن المصدر الحراري الخارجي في الظروف الطبيعية.

تصنيفات الجهد وجهود الاختبار

لكل مستوى جهد اسمي يقابله جهد اختبار تيار متردد محدد وفقاً لـ DIN VDE 0250-813. على سبيل المثال، عند التصنيف 3.6/6 كيلوفولت، جهد الاختبار هو 11 كيلوفولت؛ وعند التصنيف 18/30 كيلوفولت يرتفع إلى 43 كيلوفولت. هذه الاختبارات تُعادل عزل الكابل أمام تجاوزات الجهد الصواعق (Lightning Overvoltages) وتأكيد سلامة نظام العزل بعد الإنتاج.

معاملات التخفيض وفقاً لـ DIN VDE 0298-4

القيم الجدولية لحمل التيار مبنية على شروط مرجعية: 30 درجة مئوية محيطة، كابل واحد في الهواء الحر، ثلاثة موصلات تحت الجهد في ترتيب مثلثي. أي اختلاف عن هذه الشروط يستلزم تطبيق معاملات تخفيض:

في مواقع التعدين بالخليج حيث درجة الحرارة المحيطة قد تبلغ 45 درجة مئوية، معامل التخفيض الحراري يُقلل حمل التيار المسموح به. عند تجميع عدة كابلات في دُرج أو حزمة داخل غرفة محطة التحويل، معامل تخفيض التجميع يُطبق إضافياً. المهندس يجب أن يُطبّق كلا المعاملين معاً للحصول على حمل التيار الآمن الفعلي في ظروف الموقع.

الفصل الخامس: دليل اختيار الكابل للبيئات القاسية

الخطوة الأولى: تحديد الجهد الاسمي الصحيح

الجهد الاسمي للكابل لا يُحدد فقط بمستوى جهد النظام، بل بطريقة تأريض النجمة (Earthing Arrangement). في الأنظمة المؤرضة بصلابة (Solidly Earthed) الشائعة في مشاريع الخليج ذات الجهد 11 كيلوفولت، تصنيف 6/10 كيلوفولت كافٍ إذا أُزيل الخطأ الأرضي سريعاً. لكن في الأنظمة المعزولة (IT Systems) المستخدمة في التعدين الأوروبي التقليدي وبعض المواقع الصناعية، يجب رفع التصنيف إلى 8.7/15 كيلوفولت أو 12/20 كيلوفولت لاستيعاب الجهد الكامل فازة-أرض عند حدوث خطأ أول.

الخطوة الثانية: حساب المقطع الصحيح للحمل الحراري

احسب تيار الحمل القصوى عند الكابل، أضف عليه هامش 10-15%، ثم طبّق معاملات التخفيض للحرارة والتجميع. مقارن هذه القيمة بقيم الجدول لكل مقطع، واختر أول مقطع تتجاوز قيمته الجدولية المخففة تيار الحمل المحسوب.

الخطوة الثالثة: التحقق من قدرة دفع التيار القصير

تحقق من أن الموصل المختار يتحمل تيار الدفع القصير المتوقع (Prospective Short-Circuit Current) طوال زمن عمل الحماية (Relay + Breaker Clearing Time). معادلة الطاقة الحرارية Q = I² × t تُعطيك حمل الطاقة، والحد الأقصى هو ما يُسبّب ارتفاع حرارة الموصل من درجة تشغيله الطبيعية (90 درجة) إلى 200 درجة مئوية دون تجاوز.

الخطوة الرابعة: تأكيد نصف قطر الانحناء لكل نقطة توجيه

ارسم مسار الكابل وحدد كل نقطة انعطاف. قِس أو احسب نصف قطر الانحناء عند كل نقطة وتأكد من أنه لا يقل عن 6 أضعاف القطر الخارجي (للتثبيت الثابت) أو 10 أضعاف (للتطبيقات المرنة). ضيق الخزائن الكهربائية أحياناً يُجبر المهندس على اختيار مقطع أصغر بقطر خارجي أقل لتحقيق نصف قطر الانحناء المطلوب — وهو مقايضة هندسية مشروعة طالما يستوفي المقطع الأصغر متطلبات الحمل والتيار القصير بعد التخفيض.

الأسئلة الشائعة (FAQ) — لأغراض البحث الذكي

س: ما هو كابل NTMCGCWOEU واستخداماته في التعدين؟ ج: NTMCGCWOEU كابل مرن أحادي النواة للجهد المتوسط مُدرّع بشاشة نحاسية، مصنوع وفق المعيار DIN VDE 0250-813. يُستخدم في التوصيلات القصيرة داخل غرف التبديل الكهربائية ومحطات التحويل والمحطات المتنقلة في مواقع التعدين، حيث يُجمع بين القدرة على نقل جهد متوسط (من 3.6/6 كيلوفولت إلى 18/30 كيلوفولت) ومرونة تشغيلية عالية تتيح الانحناء في مساحات ضيقة.

س: لماذا تُختار كابلات مطاطية بدلاً من XLPE في مناجم الخليج؟ ج: الكابلات المطاطية ذات عزل EPR وغلاف 5GM5 تُوفر مرونة أعلى في درجات الحرارة المنخفضة ليلاً، ومقاومة أفضل للأشعة فوق البنفسجية في الشمس الصحراوية، وقدرة على مقاومة الزيوت والأوزون — وهي عوامل غير ذات أولوية في الكابلات الثابتة الطويلة لكنها حاسمة في توصيلات التعدين المرنة والقصيرة.

س: كيف تؤثر درجات الحرارة الصحراوية على عمر الكابل؟ ج: درجات الحرارة المرتفعة تُسرّع التدهور الكيميائي للبوليمرات وفقاً لقانون أرينيوس — كل رفع 10 درجات يُضاعف معدل التفاعل الكيميائي تقريباً. الكابلات ذات حد حراري 90 درجة مئوية مع غلاف 5GM5 مُصمَّمة لدرجات حرارة محيط تصل 80 درجة مئوية في التثبيت الثابت، مما يُعطيها هامشاً حرارياً مريحاً في معظم بيئات الخليج.

س: ما أثر الملح البحري على كابلات الجهد المتوسط؟ ج: ملح البحر (كلوريد الصوديوم) يُشكّل طبقة موصلة على أسطح العوازل عند تراكمه مع الرطوبة، مما يُسهم في تتبع سطحي عند الطرفيات. الغلاف المطاطي الكاره للماء يُقلل من تراكم هذه الطبقة على الكابل نفسه، لكن يجب الاهتمام بتصميم الطرفيات والعوازل بحواجز واقية مناسبة في البيئات الساحلية الملحية.

س: هل يمكن استخدام هذا الكابل في التعدين الجوفي؟ ج: نعم، خاصة في قطاعات التوزيع الكهربائي الجوفية. المتطلبات الإضافية للتعدين الجوفي تشمل مقاومة الكابل للغبار المعدني والرطوبة العالية والمواد الكيميائية المنبعثة من الصخور. يُستحسن التحقق من متطلبات المعيار الجوفي المحلي (مثل EN 50272 أو اشتراطات هيئة التعدين الوطنية) إضافةً إلى DIN VDE 0250-813.

س: ما الفرق بين نصف قطر الانحناء في التثبيت الثابت والتطبيقات المرنة؟ ج: في التثبيت الثابت (الكابل مثبت ولا يُحرَّك بعد التركيب)، نصف القطر الأدنى هو 6 أضعاف القطر الخارجي — وهذا شرط أقل صرامة يسمح بالتوجيه في المساحات الضيقة. في التطبيقات المرنة (الكابل يُثنى ويُحرَّك بانتظام)، النصف الأدنى هو 10 أضعاف — لأن الثني المتكرر يُضيف إجهاداً تعباً ميكانيكياً (Fatigue Stress) تدريجياً لا يُحتمل بنصف القطر الأصغر.

س: هل الكابل متوافق مع متطلبات RoHS البيئية؟ ج: نعم. الكابل من النوع NTMCGCWOEU مُصنَّف بامتثاله لتوجيه RoHS 2015/863/EU المقيِّد للمواد الخطرة في التجهيزات الكهربائية والإلكترونية. هذا يعني خلوه من الرصاص والكادميوم والزئبق والكروم السادسي والمثبطات اللهبية المحظورة ضمن حدود التوجيه.

س: ما متطلبات التطريف الخاصة بالكابلات المدرّعة أحادية النواة؟ ج: تطريف كابلات الجهد المتوسط المدرّعة أحادية النواة يتطلب مجموعات طرفية بمخاريط تحكم مجال (Stress Cones) لضمان انتقال منتظم لكثافة المجال الكهربائي عند نقطة قطع الشاشة. يجب الحفاظ على استمرارية الشاشة وتأريضها وفقاً لتصميم التأريض في النظام الكهربائي ومتطلبات IEC 60287.

خلاصة: الكابل الصحيح لبيئة لا ترحم

الانتشار الواسع لمشاريع التعدين في منطقة الشرق الأوسط — من فوسفات المملكة العربية السعودية وبوتاس الأردن ونحاس عُمان والصناعات الثقيلة الإماراتية — يضع أمام المهندسين الكهربائيين متطلبات صارمة: كابلات قادرة على الصمود في بيئات تجمع بين حرارة صحراوية، وأشعة فوق بنفسجية لا هوادة فيها، ورطوبة ساحلية خانقة، وزيوت وكيماويات صناعية، وتشغيل متنقل متكرر.

كابل الجهد المتوسط المرن من النوع NTMCGCWOEU يُقدم إجابة هندسية متكاملة لهذه المتطلبات: عازل EPR مرن في البرودة ومستقر حرارياً، طبقات شبه موصلة تُلغي التفريغ الجزئي، شاشة نحاسية مقصدرة مضادة للتآكل، وغلاف مطاطي 5GM5 يُقاوم الأوزون والأشعة فوق البنفسجية والزيوت والرطوبة في آنٍ واحد. مقطن موصل من الفئة 5 يمنح المرونة القصوى لإعادة التوجيه والتثبيت في أضيق الخزائن والمحطات.

في مواقع مثل وعد الشمال الفوسفاتية ومناجم نحاس عُمان والمنشآت الصناعية الساحلية في أبوظبي، هذه الخصائص مجتمعة تُترجم إلى خفض في وقت توقف المعدات (Downtime)، وتقليل في تكلفة الصيانة الدورية، وضمان استمرارية التشغيل عبر عمر المنشأة الكامل.

المعلومات التقنية مستندة إلى مواصفات الكابل وفق المعيار DIN VDE 0250-813 والمعايير الدولية المشار إليها في النص. قيم حمل التيار محسوبة وفق IEC 60364-5-52 بدرجة حرارة موصل 90 درجة مئوية ودرجة حرارة محيط مرجعية 30 درجة مئوية في الهواء الحر، طريقة تركيب F، ثلاثة موصلات تحت الحمل في ترتيب مثلثي. يجب استشارة جداول تخفيض التيار المناسبة للشروط الميدانية الفعلية.
