كيف تتحدى كابلات (N)TMCGCW11Y الجهد المتوسط قسوة البيئة في ميناء جبل علي ومناجم سلطنة عُمان والمملكة العربية السعودية

ما هو كابل (N)TMCGCW11Y؟ — فقرة الإجابة الفورية لمحركات البحث

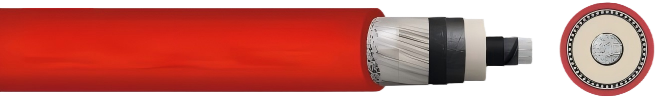

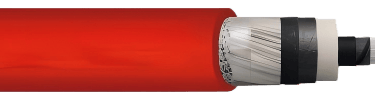

كابل (N)TMCGCW11Y هو كابل أحادي الموصل، عالي المرونة، مُدرَّع ومُغلَّف بغلاف خارجي من البولي يوريثان الحراري الخالي من الهالوجين، مُصمَّم ومُختبَر وفق معيار DIN VDE 0250-813 للتطبيقات الصناعية المتحركة في شبكات الجهد المتوسط. يغطي نطاق جهوده الاسمية من 3.6/6 كيلوفولت حتى 18/30 كيلوفولت، ويتحمل درجات حرارة تشغيلية تمتد من -50 درجة مئوية حتى +90 درجة مئوية في التركيبات الثابتة، ومن -40 درجة مئوية حتى +90 درجة مئوية في التطبيقات الديناميكية المتحركة. يتكون الكابل من موصل نحاسي مُقَصَّد فائق التضفير من الفئة 5 وفق IEC 60228، وعازل مطاطي من مركّب EPR مع طبقات شبه موصلة للتحكم في المجال الكهربائي، وموصل أرضي متحد المركز من النحاس المُقَصَّد بتغطية تقارب 85%، وتسليح من ضفيرة أسلاك صلب، وغلاف خارجي أحمر اللون مقاوم للزيوت والأشعة فوق البنفسجية والاشتعال. يُعدّ هذا الكابل الخيار الهندسي الأمثل لأنظمة الرافعات العملاقة، ومحطات الكهرباء الساحلية، وتطبيقات التعدين في البيئات القاسية التي تجمع بين الحرارة الشديدة والرطوبة والتلوث الكيميائي.

1. مقدمة: حين تصبح البيئة العدو الأول للكابل الكهربائي

يواجه المهندس الكهربائي في منطقة الخليج العربي ومواقع التعدين بجنوب شبه الجزيرة العربية تحدياً لا تعرفه كثير من البيئات الصناعية في العالم: بيئة تجمع في آنٍ واحد بين أشعة شمسية مدمِّرة، وأملاح بحرية عدوانية، وزيوت هيدروليكية متناثرة، ورطوبة مرتفعة في فصل الصيف، وعواصف رملية كثيفة تحمل جسيمات كاشطة. في مثل هذه البيئة، لا يكفي أن تختار كابلاً يستوفي المواصفات الكهربائية وحدها — بل يجب أن يُثبت الكابل صموده أمام الهجوم الكيميائي والميكانيكي والحراري المتواصل على مدار عمره الافتراضي الذي قد يمتد لعقدين كاملين أو أكثر.

في عالم موانئ الحاويات، يعني توقف رافعة عملاقة واحدة تأخيرات تتراكم على طول سلسلة التوريد بأكملها. وفي عالم مناجم المعادن والفوسفات وصناعة البتروكيماويات، قد يُترجَم عطل كابل رئيسي إلى توقف إنتاج يُكبِّد المشغّل خسائر بمئات الآلاف من الدولارات يومياً.

من هنا جاءت الحاجة إلى كابل من عيار (N)TMCGCW11Y — كابل لا يكتفي بتوصيل الكهرباء، بل يتحمل البيئة التي يعمل فيها. في هذا المقال، نشرح العلم الكامن وراء كل طبقة من طبقات تشييده، ونربط ذلك بالتحديات الحقيقية التي تواجهها منشآت مثل ميناء جبل علي في دبي، ومناجم الفوسفات في سلطنة عُمان، والمنشآت البتروكيماوية والموانئ الصناعية في المنطقة الشرقية بالمملكة العربية السعودية.

2. فهم التحديات البيئية في موانئ الخليج ومواقع التعدين العربية

2.1 تحديات البيئة البحرية والساحلية

يقع ميناء جبل علي في دبي على امتداد ساحلي يتعرض فيه الهواء لتركيزات عالية من رذاذ ملح البحر طوال العام. هذا الضباب الملحي — وهو محلول مائي يحتوي على كلوريد الصوديوم وكلوريد الماغنيسيوم وأملاح أخرى — يستقر على أسطح الكابلات ويؤدي إلى ظاهرتين متزامنتين: التآكل الكيميائي للأسطح المعدنية غير المحمية، وارتفاع الموصلية الكهربائية للأسطح الملوثة مما يُعجِّل بظاهرة التتبع الكهربائي على أغلفة الكابلات الرديئة.

علاوة على ذلك، يجمع المناخ الساحلي الخليجي في الصيف بين درجة حرارة هواء تتجاوز 45 درجة مئوية ورطوبة نسبية تصل إلى 90% وأكثر، مما يخلق بيئة رطبة حارة تُسرِّع كل عمليات التدهور الكيميائي وتُهيئ ظروف نشوء فطريات وبكتيريا تهاجم بعض المواد البوليمرية.

تُضاف إلى ذلك أحمال الأشعة فوق البنفسجية الشديدة. تقع الإمارات العربية المتحدة ضمن النطاق الجغرافي الذي يسجّل بعض أعلى مؤشرات الأشعة فوق البنفسجية في العالم، وكابلات الرافعات العملاقة المعلّقة على مرتفعات أبراجها تتعرض لهذه الإشعاعات المباشرة على مدار اثنتي عشرة ساعة يومياً في أشهر الصيف.

2.2 تحديات بيئة المناجم والمحاجر

في مناجم الفوسفات بسلطنة عُمان، ولا سيما مشاريع شركة تنمية معادن عُمان (OMD) في منطقة المسيلة، تعمل كابلات الطاقة الكهربائية في بيئة تجمع بين الغبار الكثيف الحامل لجسيمات الصخر والفوسفات الكاشطة، والزيوت الهيدروليكية المتسربة من معدات الحفر والنقل، وتذبذبات حرارية حادة بين الليل والنهار تتجاوز أحياناً 40 درجة مئوية.

أما في منطقة رأس الزور بالمملكة العربية السعودية — التي تضم مجمع الفوسفات والألومينيوم العملاق التابع لشركة معادن — فتواجه الكابلات تحدياً مضاعفاً: بيئة ساحلية مالحة تجتمع مع غبار الفوسفات الكاشط وتسربات المواد الكيميائية الصناعية من عمليات المعالجة.

هذه ليست بيئة يمكن لأي كابل صناعي عادي أن يتحمل فيها سوى سنوات قليلة قبل أن يتدهور غلافه ويُكشف عازله ويُعرِّض المنشأة لمخاطر الملامسة الكهربائية والحريق.

2.3 تحديات أنظمة الرافعات المتحركة

الرافعات العملاقة من نوع STS في ميناء جبل علي تُعِيد تحريك عرباتها عشرات الآلاف من المرات في اليوم الواحد. كل هذه الحركات تُحوِّل الكابل المُغذِّي للعربة المتحركة إلى عنصر يخضع للثني المتكرر بوتيرة عالية، مع احتمال تعرضه للزيوت الهيدروليكية المتسربة من آليات الرفع، والرياح الملحية المحمّلة بالأملاح، والحرارة الشديدة المنبعثة من الأسطح المعدنية للرافعة المعرّضة لأشعة الشمس.

3. علم المواد: لماذا يصمد غلاف PUR البولي يوريثان؟

3.1 البنية الجزيئية والمقاومة الكيميائية

الغلاف الخارجي للكابل (N)TMCGCW11Y مصنوع من البولي يوريثان الحراري القائم على البولي إيثر (Polyether-based Thermoplastic PUR) وفق المعيار EN 50363-10-2. لفهم لماذا هذا الاختيار أفضل من غيره، يجب العودة إلى الكيمياء الجزيئية.

البولي يوريثان عموماً نوعان رئيسيان من حيث بنيته المرنة:

• البولي يوريثان القائم على البولي إستر يتميز بصلابة ميكانيكية عالية ولكنه ضعيف أمام التحلل المائي — أي أن الرطوبة المستمرة تُفكِّك الروابط الإستيرية تدريجياً وتُقصِّر عمر الكابل بشكل ملحوظ في البيئات الرطبة.

• البولي يوريثان القائم على البولي إيثر الذي يُستخدم هنا يفتقر إلى هذه الروابط القابلة للتحلل المائي في سلسلته الجزيئية الرئيسية، مما يمنحه مقاومة متفوقة للرطوبة والأبخرة المائية الساخنة التي يسودها الخليج العربي في الصيف.

على مستوى مقاومة الزيوت، تتشابك السلاسل البوليمرية لـ PUR بكثافة كافية تمنع جزيئات الزيوت المعدنية والهيدروليكية من الانتشار عبر شبكة الغلاف. في المقابل، الكابلات ذات الأغلفة البلاستيكية الأرخص كـ PVC تمتص الزيوت وتنتفخ وتشقق، كاشفةً عن الطبقات الداخلية للتآكل والرطوبة.

3.2 مقاومة الأشعة فوق البنفسجية: حماية السلسلة الجزيئية

الضوء فوق البنفسجي (UV) يحمل طاقة كافية لكسر الروابط الكيميائية في معظم البوليمرات العضوية — وهو ما يُعرف بالفوتو-أكسدة (Photo-oxidation). عندما تُكسَر الروابط على سطح كابل ذي غلاف PVC أو بعض أنواع PUR غير المُثبَّتة ضد UV، يبدأ السطح بالتشقق والتفتت التدريجي.

يُعالَج غلاف PUR في كابل (N)TMCGCW11Y بمُثبِّتات ضوئية يمكن تصنيفها في فئتين رئيسيتين:

• المُثبِّتات الضوئية العائقة الأمينية (HALS) — تعمل عن طريق اعتراض جذور الأكسيد الحرة التي تُطلقها الفوتو-أكسدة وتحييدها قبل أن تُحدث ضرراً تراكمياً في السلسلة البوليمرية. ميزتها أنها تُجدِّد نفسها بصورة شبه مستمرة ضمن آلية استهلاك تُطيل عمرها الوظيفي.

• الأصبغة والمواد الماصة لـ UV — اللون الأحمر للكابل ليس مجرد اختيار جمالي؛ فالصبغة الحمراء تعكس جزءاً من الطيف الضوئي الضار وتمتص آخر، مُقلِّلةً من كمية الطاقة التي تصل إلى العمق الجزيئي للغلاف.

3.3 عازل EPR: لماذا يتفوق على XLPE في البيئات القاسية؟

العازل الرئيسي للكابل مصنوع من مركّب البولي إيثيلين البروبيلين المطاطي (EPR) المُحسَّن وفق DIN VDE 0207-20. الفارق بينه وبين عازل XLPE (البولي إيثيلين المتشابك الشائع في كثير من كابلات الجهد المتوسط) ليس فارقاً في الأداء الكهربائي البحت — بل يبرز في الظروف الميدانية الصعبة:

أولاً — مقاومة تكوُّن الخيوط المائية (Water Treeing): في الكابلات المدفونة أو المعرضة للرطوبة، يمكن لجزيئات الماء الصغيرة تحت تأثير المجال الكهربائي أن تُشكِّل قنوات دقيقة تُشبه الشجرة تُعرف بـ "الخيوط المائية". هذه الخيوط تُضعف العازل تدريجياً وقد تتحول إلى "خيوط كهربائية" تُفضي في النهاية إلى انهيار عازلي كامل. EPR بطبيعته الجزيئية أقل عرضةً لهذه الظاهرة من XLPE، مما يجعله المادة المُفضَّلة في التطبيقات التي يتعرض فيها الكابل للرطوبة بصفة منتظمة.

ثانياً — الحفاظ على المرونة عند درجات الحرارة المنخفضة: على الرغم من أن شتاء الخليج العربي معتدل نسبياً، فإن مواقع التعدين في المرتفعات والمشاريع التي قد يُستخدم فيها الكابل خارج نطاقها الجغرافي تستفيد من قدرة EPR على الحفاظ على مرونته في درجات حرارة منخفضة جداً دون أن يُصبح هشاً كما يحدث مع XLPE.

ثالثاً — مقاومة التقادم الحراري: EPR أكثر مقاومةً للأكسدة والتقادم الحراري التدريجي مقارنةً بـ XLPE، مما يُمدِّد العمر الافتراضي للعازل في الظروف التي تصل فيها درجة حرارة الموصل بانتظام إلى حدودها القصوى عند 90 درجة مئوية.

4. مقاومة الزيوت: الاختبار وتطبيقاته في بيئة المناجم والموانئ

4.1 معيار الاختبار DIN EN / IEC 60811-404

يُحدد هذا المعيار بروتوكولاً صارماً لاختبار سلوك مواد العزل والأغلفة عند تعرضها لزيت معدني أو سائل هيدروليكي لفترة مطوّلة عند درجة حرارة محددة. يُقيَّم التأثير بقياس التغير المئوي في القوة الشدية والاستطالة عند الكسر قبل وبعد التعرض للزيت. اجتياز هذا الاختبار يعني أن خواص الغلاف الميكانيكية لا تتدهور تدهوراً مقبولاً عند التعرض للزيوت والسوائل الهيدروليكية الصناعية.

4.2 السياق الميداني في المنطقة

في ميناء الملك عبدالله بالمملكة العربية السعودية قرب رابغ، تعمل الرافعات العملاقة في أجواء تُبلِّل فيها الرطوبة الملحية كل شيء بينما تتسرب الزيوت من ألف نقطة ونقطة في الأنظمة الهيدروليكية للرافعات. كابل يُعادل أداؤه المواصفات الكهربائية فحسب، دون مقاومة حقيقية للزيوت، سيبدأ غلافه في الانتفاخ والتشقق خلال أشهر قليلة من الخدمة في مثل هذه البيئة. الانتفاخ يعني احتجاز الرطوبة تحت الغلاف. واحتجاز الرطوبة يعني اختراقها التدريجي للطبقات الداخلية وصولاً إلى العازل. ومن هناك، تبدأ مسيرة الإخفاق الكهربائي المحتومة.

الغلاف القائم على PUR في (N)TMCGCW11Y يتجنب هذا المسار كله: إنه لا يمتص الزيوت، ولا ينتفخ، ولا يفقد صلابته الميكانيكية عند التعرض المستمر للسوائل الهيدروليكية.

5. مقاومة الأشعة فوق البنفسجية والضباب الملحي والأوزون

5.1 الأوزون والهواء البحري

التفريغات الكورونية في معدات الجهد المتوسط ومحطات التوزيع تُولِّد الأوزون (O₃) في المحيط القريب من الكابل. الأوزون مادة مؤكسِدة قوية تهاجم الروابط غير المشبعة في سلاسل البوليمر — وهي بالذات نقاط الضعف الأكثر عرضةً للكسر الكيميائي. EPR و PUR المُستخدَمان في (N)TMCGCW11Y مُركَّبان بصورة تُقلِّل عدد هذه الروابط المعرّضة وتُضيف مُثبِّطات للأكسدة الأوزونية.

في البيئة البحرية الساحلية كالتي توجد حول ميناء صحار الصناعي في سلطنة عُمان، يُسهم الهواء الغني بأيونات الملح الساخن في زيادة معدل تكوُّن الأوزون الجوي المحلي وتسريع الأكسدة السطحية للمواد البوليمرية المكشوفة.

5.2 الضباب الملحي وآلية التدهور

جسيمات ملح البحر المستقرة على سطح الكابل لا تؤثر كيميائياً على PUR بشكل مباشر يُذكر، لكنها تُشكّل خطراً من ثلاثة جوانب:

الجانب الأول — التلوث التراكمي: تُراكم جسيمات الملح والغبار على سطح الكابل شريطاً متراكماً من الرواسب الموصِلة. عند ترطيبه بالندى أو الرذاذ، يصبح هذا الشريط موصِلاً كافياً لإطلاق تيارات تتبع سطحية تُسبِّب حفراً ثم شقوقاً كربونية على الغلاف.

الجانب الثاني — التآكل الكيميائي للمعدن المكشوف: في أي نقطة تكشف فيها الصدمة الميكانيكية أو التآكل عن الأسلاك المعدنية لتسليح الكابل، فإن بيئة ملحية كتلك الموجودة في الموانئ الخليجية ستُسرِّع التآكل.

الجانب الثالث — الضغط الأسموزي: في الكابلات ذات الأغلفة المائية الرديئة، يُحدث الضغط الأسموزي بين محلول الملح الخارجي والرطوبة الداخلية تقرحات بثرية (Osmotic Blisters) تُفقد الغلاف نزاهته الميكانيكية. مقاومة (N)TMCGCW11Y للرطوبة ومعايرة غلافه PUR تُمنع تماماً هذه الآلية.

6. الأداء الحراري: تطبيقات بين الصحراء العربية وقاع البحر

6.1 الحد الأعلى: درجات الحرارة في الخليج

يُسجّل جسم الرافعة المعدني المعرّض لأشعة الشمس في دبي في أوج صيف يوليو درجات حرارة سطحية تتجاوز 65 درجة مئوية بسهولة. الكابل الملتصق بهذا الجسم المعدني، أو المار عبر قناة ضمنه، يواجه درجات حرارة محيطة حقيقية تفوق بكثير درجة حرارة الهواء الجوي. وعندما تُضاف إليها الحرارة المتولدة داخل الموصل بسبب التيار الكهربائي (التأثير الجول)، يتضح أن درجة حرارة العازل الفعلية قد تقترب من حدوده التصميمية العليا.

الحد الأقصى لدرجة حرارة الموصل البالغ 90 درجة مئوية في (N)TMCGCW11Y يوفر هامشاً مريحاً في التطبيقات الخليجية الحارة، شريطة حساب عوامل تخفيض التيار وفق DIN VDE 0298-4 للبيئة الحرارية الفعلية.

أما في ظروف الدارة القصيرة العابرة، فيتحمل الموصل وصولاً إلى 200 درجة مئوية لفترة قصيرة دون أن يُلحق بالعازل ضرراً دائماً — وهو ما يضمن أن الكابل يبقى سليماً بعد تعامل منظومة الحماية مع حدث عطل كبير.

6.2 الحد الأدنى: أهميته في تطبيقات مناجم المرتفعات

رغم أن المنطقة العربية لا تشتهر بالبرودة القارسة، فإن بعض مواقع التعدين في المرتفعات — كما في مناجم جبال الحجاز بالمملكة العربية السعودية — تشهد درجات حرارة ليلية منخفضة بشكل لافت في الشتاء. كذلك يُصدَّر الكابل إلى مشاريع خارج النطاق الجغرافي العربي حيث تكون البيئات أكثر برودة.

قدرة الكابل على العمل الديناميكي حتى -40 درجة مئوية تعني أن عمليات تشغيل المعدات في بداية الوردية الصباحية الباردة لن تُعرِّض الكابل لخطر التشقق أو التكسر أثناء الثني — وهو خطر حقيقي في الكابلات التي تستخدم مواد عازلة أو غلافية ذات درجة انتقال زجاجية عالية.

7. المقاومة الميكانيكية: التسليح بضفيرة أسلاك الصلب

طبقة ضفيرة أسلاك الصلب في الكابل ليست زينة هندسية — بل هي درع وقائي حقيقي يؤدي وظيفة محددة في كل تطبيق:

في مواقع المناجم حيث قد يُداس الكابل الزائل بعجلات آليات التعدين الثقيلة أو يتعرض لسقوط الأحجار والركام، تمتص طبقة الصلب الصدمة وتوزع الحمل الانضغاطي على مساحة أوسع بدلاً من تركيزه على العازل مباشرة.

في رافعات الموانئ حيث تُسحب الكابلات عبر سكك توجيه معدنية مرات لا تُحصى يومياً، تُقلِّل طبقة الضفيرة الاحتكاك الضار وتمنع التآكل السطحي التراكمي الذي سيُفقد الغلاف سُمكه ونزاهته خلال سنوات.

أما مقاومة الالتواء — وهي خاصية بالغة الأهمية في كابلات سلاسل الطاقة التي تتعرض لقوى التفاف وفك التفاف متكررة — فتُحقِّقها طريقة نسج ضفيرة الصلب التي تسمح ببعض الحرية الزاوية دون أن تتراخى عن الحزمة الداخلية أو تتشابك بشكل يُلحق الضرر بالعازل.

8. الخواص الكيميائية والسلامة: الكابل في بيئات المواد الخطرة

8.1 الخلو من الهالوجين وانبعاث الغاز الحمضي المنخفض

اختبار محتوى غاز حمض الهيدروجين وفق DIN EN / IEC 60754-1 يُثبت أن الكابل عند احتراقه لا يُطلق كميات مرتفعة من الغازات الحمضية الهالوجينية. أهمية ذلك في سياق منطقتنا:

في غرف التحكم ومحطات التوزيع الكهربائية في المنشآت الصناعية بالخليج، حيث تتواجد أجهزة إلكترونية بالغة التعقيد والحساسية، يمكن لغاز HCl المنبعث من كابلات مُحتوية على الهالوجين أن يُسبب تآكلاً فورياً للوحات الإلكترونية والاتصالات وأجهزة القياس — قد تتجاوز تكلفته تكلفة الحريق الأصلي نفسه بمراحل.

في حجرات قيادة الرافعات والأماكن المغلقة الأخرى حيث يعمل أشخاص، يُسهم الغاز الحمضي المنخفض في تقليل مخاطر الإصابة بأضرار الجهاز التنفسي في حال اندلاع حريق.

8.2 مقاومة الاشتعال وفق EN 60332-1-2

يُثبت هذا الاختبار أن الكابل لا يُشكِّل مساراً لانتشار اللهب على طوله بعد إزالة مصدر الاشتعال الخارجي. في شبكات توزيع الطاقة بالموانئ الكبرى والمناجم، حيث تسير قنوات الكابلات لمئات الأمتار، هذه الخاصية تعني الفرق بين حريق موضعي محدود وكارثة تلتهم البنية التحتية بأكملها.

9. دراسة حالة: ميناء جبل علي — منظومة الكهرباء الساحلية وسلاسل الطاقة

ميناء جبل علي في دبي، الذي تديره شركة موانئ دبي العالمية (DP World)، يُعدّ من أكبر وأكثر موانئ الحاويات كفاءةً في العالم، وهو يُمثِّل مختبراً حقيقياً لكل ما سبق وصفه من تحديات بيئية.

9.1 منظومة الكهرباء الساحلية (Cold Ironing)

في إطار استراتيجية الاستدامة المتوافقة مع مستهدف الإمارات لحياد الكربون 2050، وسّع ميناء جبل علي منظومة الكهرباء الساحلية التي تتيح للسفن الراسية إطفاء مولداتها الديزل والاتصال بشبكة الميناء الكهربائية الأرضية. هذا يُقلِّص الانبعاثات والضوضاء وتكاليف الوقود، ويجعل المرسى أكثر أماناً بيئياً.

كابلات الجهد المتوسط في هذه المنظومة — عند جهوم في نطاق 6/10 كيلوفولت أو 12/20 كيلوفولت — تتعرض يومياً للتحديات التالية: الاتصال والفصل المتكرر مع بكرة الكابل، والتعرض لرذاذ البحر الملحي طوال الوقت، ودرجات الحرارة الصيفية القاسية، ومخاطر الغمر العرضي عند ارتفاع منسوب المياه في حوض الرسو.

(N)TMCGCW11Y يُجيب على كل هذه التحديات بمواصفاته المُتكاملة: تحمّل الغمر في الماء بضغط يصل إلى 10 بار (حماية Ad8)، والغلاف المقاوم للملوحة، وسرعة الحركة المناسبة لبكرات الكهرباء الساحلية (حوالي 6 م/دقيقة)، ونصف قطر الثني المناسب للتطبيقات المتحركة (≥ 8 × القطر الخارجي).

9.2 سلاسل الطاقة في رافعات STS

رافعات STS العملاقة في جبل علي تُغذَّى عرباتها المتحركة عبر سلاسل طاقة تمتد لعشرات الأمتار وتُعيد الكابل إلى الثني مئات الآلاف من المرات سنوياً. سرعات الحركة التي تصل إلى 240 م/دقيقة تفرض على الكابل أحماماً تسارع وتباطؤ ديناميكية شديدة.

في هذا التطبيق، فائق التضفير من الفئة 5 للموصل النحاسي يُوزِّع إجهاد الثني على آلاف الأسلاك الرفيعة، وغلاف PUR يمتص الإجهاد الميكانيكي السطحي دون أن يتشقق، وطبقة الضفيرة الصلب تحمي الكابل من التلامس المتكرر مع مرشّحات السلسلة المعدنية.

كل هذه العوامل مجتمعةً تعني أن الكابل يصمد بشكل موثوق على مدى سنوات من التشغيل المكثف في بيئة ساحلية حارة رطبة ملحية — وهو ما يُقلِّل حوادث التوقف الغير مخطط ويُطيل دورات الصيانة.

10. دراسة حالة: مناجم معادن عُمان والمملكة العربية السعودية

10.1 مناجم الفوسفات في سلطنة عُمان — منطقة المسيلة

شركة تنمية معادن عُمان (OMD) تُشغِّل مجمعاً للتعدين والمعالجة في منطقة المسيلة بمحافظة الوسطى. كابلات الطاقة الكهربائية في هذا الموقع تعمل في ظروف تجمع عدة عوامل قاسية في وقت واحد:

غبار الفوسفات الكثيف الكاشط يُراكم رواسب على أسطح الكابلات المكشوفة. درجات الحرارة اليومية ترتفع إلى ما يتجاوز 45 درجة مئوية في الصيف ثم تهبط ليلاً. أعمال الحفر والنسف تُولِّد اهتزازات قوية تصل إلى كابلات الوصل. ومعدات الحفر الكبيرة تتسرب منها زيوت هيدروليكية بصفة دورية.

كابلات الجهد المتوسط بالتغذية الكهربائية لمعدات الحفر والسيور الناقلة في هذا الموقع — عند جهود في نطاق 6/10 كيلوفولت أو 8.7/15 كيلوفولت — يجب أن تُعمِّر سنوات طويلة في هذه البيئة دون تدهور مبكر. التضافر بين غلاف PUR المقاوم للزيوت والكاشطات، والعازل EPR المقاوم للرطوبة وخيوط الماء، وضفيرة الصلب المقاومة للصدمات، يُرسي قاعدة صلبة للموثوقية التشغيلية اللازمة في مثل هذه المشاريع.

10.2 مجمع معادن للفوسفات والألومينيوم — رأس الزور، المملكة العربية السعودية

مجمع رأس الزور في المنطقة الشرقية يُعدّ واحداً من أضخم مجمعات تعدين الفوسفات وتحويله في العالم. يمتد المجمع على بيئة ساحلية متشعبة تجتمع فيها ثلاثة تهديدات بيئية في وقت واحد:

الملوحة البحرية من موقع الميناء المتكامل مع المجمع، حيث يُصدَّر الفوسفات المُعالَج مباشرةً إلى السفن.

غبار الفوسفات والمواد الكيميائية الصناعية من عمليات المعالجة، بما في ذلك حمض الكبريتيك المستخدم في إنتاج حامض الفوسفوريك، والذي يُشكِّل بخاراً خفيفاً في المنطقة المحيطة بمصنع المعالجة.

الحرارة الشديدة في منطقة تُعرف بصيفها اللاهب فوق 45 درجة مئوية.

في هذا السياق، مقاومة PUR للمواد الكيميائية الصناعية وغير الملوثة، إلى جانب مقاومته للبيئة الملحية والحرارية، تُجعل (N)TMCGCW11Y مرشحاً تقنياً قوياً لتغذية الرافعات والأحزمة الناقلة والمحركات الكهربائية الكبيرة في مجمعات مثل رأس الزور.

10.3 ميناء صحار الصناعي — سلطنة عُمان

ميناء صحار في سلطنة عُمان يجمع بين النشاط التجاري البحري وصناعات التكرير والبتروكيماويات في منطقة صناعية متكاملة. كابلات تغذية الرافعات والمحطات الكهربائية في محيط هذه المنطقة تواجه جميع ما سبق ذكره من تحديات بيئية بحرية وصناعية في وقت واحد، مما يجعل مواصفة كابل يجمع بين مقاومة الزيوت ومقاومة UV والضباب الملحي ومقاومة الرطوبة والتقدير الحراري العالي أمراً إلزامياً لا ترفاً هندسياً.

11. اعتبارات الاختيار الهندسي في بيئات الخليج والتعدين

عند تحديد مواصفات الكابل لمشروع في بيئة قاسية، يُنصح المهندس بتقييم المتغيرات الآتية بشكل منهجي:

درجة التعرض للأشعة فوق البنفسجية: هل الكابل مكشوف بشكل مباشر على هيكل الرافعة؟ أم محمي بقناة أو غلاف؟ التعرض المباشر لسنوات طويلة في دول الخليج يستلزم تحقق UV بشكل صريح في المواصفة الفنية.

مستوى التعرض للزيوت والمواد الكيميائية: هل الكابل يمر قرب مرشحات هيدروليكية أو يُمرَّر بالقرب من معدات قد تتسرب منها الزيوت؟ يجب التأكد من المطابقة مع IEC 60811-404 بشكل صريح.

فئة الجهد والمقطع العرضي: يحدد كل منهما سُمك العازل والقطر الخارجي للكابل، وهما بدورهما يُحددان الحد الأدنى لنصف قطر الثني ومتطلبات نظام إدارة الكابل.

نظام التأريض وحسابات تيار العطل: يجب التحقق من أن الموصل الأرضي المتحد المركز ذو التغطية 85% كافٍ لتيار العطل المتوقع بما يضمن عمل أجهزة الحماية ضمن الوقت المحدد.

طرق التركيب والتصنيف الحراري المطبَّق: أحمال التيار المسموح بها في الجداول المرجعية مبنية على ظروف محددة (30 درجة مئوية محيطية، تركيب حر في الهواء). في البيئات الخليجية الحارة قد يلزم تطبيق عوامل تخفيض إضافية تصل إلى 20% أو أكثر، ويجب أخذ ذلك في الحسبان منذ مرحلة التصميم لتجنب الإفراط في تسخين الموصل.

12. خلاصة المزايا: الكابل المُصمَّم للبيئة العربية القاسية

كابل (N)TMCGCW11Y يُقدِّم للمهندسين والمخططين العاملين في موانئ الخليج ومواقع التعدين العربية مجموعة مواصفات متكاملة لا يُوفِّرها كابل صناعي معياري واحد:

مرونة عالية مُستمَدَّة من موصل نحاسي فائق التضفير من الفئة 5، تُتيح التشغيل الديناميكي المستمر في سلاسل الطاقة ومنظومات بكرات الكابلات بملايين دورات الثني.

نطاق حراري واسع من -50 حتى +90 درجة مئوية يستوعب أقصى حالات الحرارة الخليجية الصيفية دون الحاجة إلى تدابير حماية إضافية مُكلِّفة.

مقاومة شاملة للبيئة: UV وأوزون وملوحة ورطوبة وزيوت وتآكل ميكانيكي — كل ذلك في كابل واحد بمنظومة متكاملة من المواد المُختبَرة وفق معايير دولية صارمة.

سلامة نار وبيئة بغلاف خالٍ من الهالوجين، وانبعاث منخفض للغاز الحمضي، ومقاومة لانتشار اللهب — عوامل حاسمة في الأماكن المغلقة والمنشآت الصناعية الكبرى.

تصميم مُدرَّع بضفيرة أسلاك صلب يوفر حماية ميكانيكية في بيئات التعدين والرافعات التي تُعرِّض الكابل لصدمات وكشط وضغط متكرر.

للمهندسين ومديري المشاريع الذين يُخطِّطون لتركيبات كابلات جهد متوسط جديدة أو إحلال وتجديد لأنظمة قائمة في موانئ الخليج أو مواقع التعدين في المنطقة العربية، يُمثِّل (N)TMCGCW11Y خياراً هندسياً قوياً يُجيب على تحديات البيئة القاسية بمنطق علمي موثّق ومُختبَر في الميدان.

الأسئلة الشائعة (FAQ) — (N)TMCGCW11Y في البيئات القاسية

س: لماذا يُفضَّل غلاف PUR القائم على البولي إيثر على PVC في بيئات الخليج الحارة الرطبة؟ ج: غلاف PVC يمتص الملدِّنات الداخلية تدريجياً عند التعرض للحرارة والزيوت، فيُصبح هشاً ويتشقق. كما أنه يحتوي على الكلور الذي يُطلق غاز HCl السام والمُتآكِل للمعدن عند الاحتراق. PUR القائم على البولي إيثر لا يمتص الزيوت ولا يتحلل مائياً ولا يُطلق الهالوجينات، مما يجعله أكثر ملاءمةً للبيئات الساحلية الخليجية الرطبة الحارة والمُلوَّثة بالزيوت.

س: كيف يؤثر ارتفاع درجة الحرارة المحيطة في الخليج على الحد الأقصى المسموح به للتيار الكهربائي؟ ج: جداول التيار الكهربائي المرجعية مبنية على درجة حرارة محيطة 30 درجة مئوية. في بيئة خليجية حيث قد يصل المحيط الحراري الفعلي للكابل إلى 45-50 درجة أو أعلى، يجب تطبيق عوامل تخفيض وفق DIN VDE 0298-4، مما يعني ضرورة اختيار مقطع عرضي أكبر لتحقيق نفس قدرة نقل التيار.

س: هل يتحمل الكابل التعرض المستمر لغبار الفوسفات الكاشط في مواقع التعدين؟ ج: نعم. مزيج غلاف PUR عالي المقاومة للتآكل مع ضفيرة أسلاك الصلب يُوفِّر حماية ميكانيكية مزدوجة تُقلِّل الضرر التراكمي من الكاشطات. ومع ذلك، يُنصح بفحص الكابلات دورياً في البيئات ذات الكشط الشديد للتحقق من سلامة الغلاف.

س: ما الفرق بين الكابل المقاوم للماء وفق Ad8 وكابل الغمر العميق (Submarine Cable)؟ ج: التصنيف Ad8 يعني أن الكابل مختبَر للعمل عند غمره كلياً تحت ضغط ماء لا يتجاوز 10 بار (ما يعادل عمق 100 متر من الماء)، وهو يُغطي تماماً بيئات الموانئ وأحواض الرسو. أما كابلات الغمر العميق فهي تصاميم مختلفة كلياً مُعدَّة لأعماق تتجاوز ذلك بكثير وتشمل طبقات ميكانيكية وحاجبة للماء إضافية.

س: هل يمكن استخدام الكابل في أنظمة الجهد المستمر DC لمشاريع الكهرباء الساحلية الجديدة؟ ج: نعم. الكابل مُعيَّن لأنظمة DC بجهود أعلى من جهوم AC المقابلة؛ فعلى سبيل المثال، عند الفئة 3.6/6 كيلوفولت يُسمح بجهد DC يصل إلى 5.4/10.8 كيلوفولت. هذا يجعله مناسباً لتوجهات معمارية حديثة لمنظومات الكهرباء الساحلية القائمة على DC.

س: ما فئة الموصل المستخدمة ولماذا هي مهمة في التطبيقات الديناميكية؟ ج: يُستخدم موصل نحاسي مُقَصَّد فائق التضفير من الفئة 5 وفق IEC 60228، وهي الفئة الأعلى مرونةً. الكابل من الفئة 5 يحتوي على أكبر عدد من الأسلاك الرفيعة لنفس المقطع العرضي، مما يُوزِّع إجهاد الثني على أكبر عدد ممكن من الأسلاك ويُطيل عمر الموصل في التطبيقات الديناميكية عشرات الأضعاف مقارنةً بموصل صلب أو فئة 2.

س: هل يتوافق الكابل مع متطلبات RoHS وCPR المطلوبة في مشاريع الاتحاد الأوروبي وشراكاتها الدولية؟ ج: نعم. الكابل يستوفي اشتراطات توجيهية RoHS 2015/863/EU بشأن الحدّ من المواد الخطرة، ولائحة منتجات البناء CPR 305/2011 عند الانطباق، إضافةً إلى شهادة UL للأسواق التي تستلزمها.

س: هل تتوافر مقاطع عرضية مخصوصة لمتطلبات تيار عالية خارج النطاق المعياري؟ ج: تتوفر مقاطع عرضية قياسية من 1×25/16 مم² وحتى 1×300/25 مم² (حيث يُشير الرقم الأول إلى مقطع الموصل الرئيسي والثاني إلى مقطع الموصل الأرضي). مقاطع أخرى أو أعداد موصلات غير قياسية يمكن إنتاجها بناءً على طلب العميل.

المعلومات التقنية الواردة في هذا المقال مستندة إلى نشرة البيانات الفنية للكابل (N)TMCGCW11Y. يتعيّن على المهندسين التحقق من جميع المعاملات مع الجهة المُصنِّعة لتطبيقاتهم المحددة، وتطبيق اللوائح الوطنية والمحلية المعمول بها إضافةً إلى المعايير الدولية المُشار إليه
