كيف تتحمّل كابلات الجهد المتوسط المرنة من طراز N)TSKCGECWOEU-CH) أقسى البيئات في منجم أولمبيك دام بأستراليا وأعمق مناجم العالم

ما هو كابل التعدين المرن ذو الجهد المتوسط؟ — مقطع الإجابة المباشرة (Google Featured Snippet)

كابل التعدين المرن ذو الجهد المتوسط هو كابل إمداد بالطاقة مصمَّم للعمل في البيئات تحت الأرضية والصناعية القاسية، ويتميّز بجهد مقنّن يبلغ عادةً 3.6/6 كيلوفولت، وقدرة على تحمّل الانحناء المتكرر الناتج عن حركة الآلات المتنقلة كقواطع الفحم والحفّارات الثقيلة. يُصنَّع وفق معيار DIN VDE 0250-813، ويعتمد على موصّلات نحاسية مجدولة من الفئة 6 مطليّة بالقصدير، وعازل من مطاط EPR، وغلاف خارجي مطاطي متين. ويتفوّق على كابلات التثبيت الثابت في مقاومة الزيوت والأشعة فوق البنفسجية والرطوبة الحرارية والصدمات الميكانيكية، مما يجعله العمود الفقري لشبكات توزيع الطاقة في أعمق وأقسى مناجم الكوكب.

مقدمة: حين تكون البيئة هي العدو الأول للكابل

في أعماق الأرض، حيث تعمل الآلات العملاقة وسط الغبار والزيوت والحرارة الخانقة والرطوبة المتكثفة على الجدران، تكون الكابلات الكهربائية أكثر من مجرد موصّلات للطاقة — إنها شريان الحياة لعملية استخراج المعادن بأكملها. الانقطاع الكهربائي في منجم يعني توقّف الإنتاج، وربما تعريض حياة العمال للخطر. ولهذا لا يكفي أن يكون الكابل موصّلاً جيداً للتيار الكهربائي، بل يجب أن يكون مادةً هندسية متكاملة قادرة على الصمود أمام منظومة من التحديات المتزامنة.

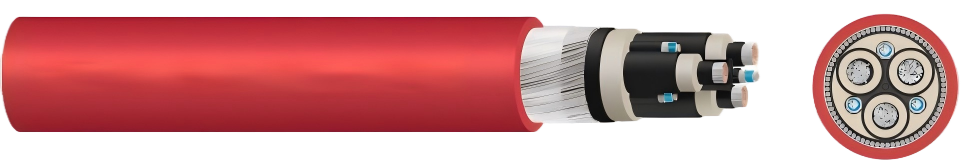

الكابل N)TSKCGECWOEU-CH) ليس مجرد كابل تعدين عادي. إنه تجسيد لعلم المواد الحديث وهندسة المرونة الميكانيكية في حزمة واحدة مصمَّمة لأسوأ ما يمكن أن تقدّمه بيئة التعدين. وفي هذه المقالة، نستعرض التحديات البيئية الحقيقية التي تواجهها مثل هذه الكابلات في أشهر مناجم العالم، ونشرح — على المستوى العلمي — لماذا تنجح خصائص هذا الكابل في الصمود حيث تفشل غيره.

منجم أولمبيك دام، أستراليا — المنجم الأكثر تعقيداً في العالم

الخلفية والتاريخ

يقع منجم أولمبيك دام (Olympic Dam) في جنوب أستراليا على بُعد نحو 560 كيلومتراً شمال مدينة أديلايد، في قلب الصحراء الأسترالية القاحلة. تديره شركة BHP، وهو أكبر رواسب اليورانيوم المعروفة في العالم، فضلاً عن كونه أحد أهم مصادر النحاس والذهب والفضة. اكتُشف في عام 1975 وبدأ الإنتاج التجاري فيه عام 1988، ويمتد نظام أنفاقه تحت الأرض على مساحة تُقدَّر بأكثر من 450 كيلومتراً.

التحديات البيئية الخاصة بالمنجم

ما يجعل أولمبيك دام استثناءً في عالم التعدين ليس عمقه فحسب — إذ يصل بعض مستوياته إلى أكثر من 600 متر تحت السطح — بل هو تنوّع وشدّة التحديات البيئية المتزامنة. في الطبقات العليا القريبة من السطح، تتعرض البنية التحتية لأشعة الشمس فوق البنفسجية من بين الأشد في العالم، حيث تُسجّل منطقة جنوب أستراليا مستويات UV مرتفعة للغاية بسبب موقعها الجغرافي وجودة الهواء الجاف. في الطبقات السفلية، تسود الرطوبة الحرارية الناتجة عن تهوية الأنفاق المختلطة بالحرارة الجيولوجية، ويصل معدّل الرطوبة النسبية في بعض المستويات إلى ما يزيد على 90٪. وتُضاف إلى ذلك منظومة من المواد الكيميائية النشطة الناتجة عن عمليات استخراج اليورانيوم والنحاس، بما فيها المحاليل الحمضية ومستحلبات التعويم والزيوت الصناعية.

في هذه البيئة، الكابل الذي لا يملك مقاومة متكاملة للزيوت والأشعة فوق البنفسجية والرطوبة الحرارية والحرارة العالية في آنٍ واحد سيتدهور بسرعة، وسيُصبح مصدر خطر كهربائي قبل انتهاء عمره التصميمي.

منجم مبونينغ، جنوب أفريقيا — الأعمق في العالم

الخلفية والتاريخ

منجم مبونينغ (Mponeng) يقع في إقليم غوتنغ، ويديره AngloGold Ashanti. يمتد إلى أعماق تتجاوز 4 كيلومترات تحت سطح الأرض، ما يجعله رسمياً أعمق منجم تشغيلي في العالم. بدأ الإنتاج فيه خلال ثمانينيات القرن الماضي وتوسّع تدريجياً ليصبح من أكثر المناجم إنتاجاً للذهب على مستوى القارة الأفريقية.

التحديات البيئية في الأعماق الشديدة

عند الوصول إلى أعماق 4 كيلومترات، تتحوّل البيئة الجيولوجية إلى بيئة حرارية استثنائية. يمكن أن تتجاوز درجة حرارة الصخور الأصلية 60 درجة مئوية قبل تدخّل منظومات التبريد. أنفاق المنجم ضيّقة وطويلة، والتهوية مقيَّدة، ومستويات الرطوبة تقترب من التشبع الكامل في أجزاء واسعة من شبكة الأنفاق. أي حريق يندلع على عمق كيلومترات تحت الأرض يمكن أن يكون كارثياً ويصعب الاستجابة له خلال الوقت المناسب. لذلك، اشتراطات السلامة من الحريق هنا ليست فقط معايير تقنية، بل تعني الفرق بين حادثة قابلة للسيطرة وكارثة بشرية.

منجم راسبادسكايا، روسيا — التحدي الجليدي في القلب السيبيري

الخلفية والتاريخ

منجم راسبادسكايا (Raspadskaya) يقع في منطقة كيميروفو (كوزباس) في سيبيريا الروسية، وهو من أكبر مناجم الفحم الحجري في روسيا وأحد الأهم على المستوى العالمي. يعود تأسيسه إلى عام 1973، ويستمر في الإنتاج حتى اليوم رغم حادثة الانفجار المأساوية التي وقعت عام 2010. يمتلك المنجم شبكة أنفاق تمتد على مئات الكيلومترات، ويعمل في ظروف شتاء قارسة حيث تهبط درجات الحرارة الخارجية إلى ما دون -40 درجة مئوية.

التحديات البيئية الصقيعية والحرارية المتبدّلة

التحدي الأكثر تميّزاً في راسبادسكايا هو التبدّل الحراري الحاد بين البيئة الخارجية السيبيرية المتجمدة وداخل الأنفاق. في بداية كل وردية، تدخل الآلات والكابلات من درجات حرارة قد تبلغ -40 درجة مئوية خارجياً إلى بيئة تحت الأرض أكثر دفئاً. هذا التدوير الحراري المتكرر يُمثّل ضغطاً انكماشياً وتمدّدياً متكرراً على مادة الغلاف الكابلي. كابل لا يحافظ على مرونته عند درجات الحرارة المنخفضة الشديدة سيتشقق خلال أسابيع من العمل في مثل هذه الظروف.

مقاومة الزيوت: الدرع الكيميائي للكابل

التحدي في البيئة التعدينية

الزيوت والمواد الهيدروكربونية في منظومة التعدين تأتي من مصادر متعددة ومتزامنة: زيت الهيدروليك من أذرع الدعم والمحافر، وزيت ناقل الحركة من الآلات المتنقلة، والشحوم المستخدمة في نظام سلاسل الكابلات، وسوائل القطع والتبريد المستخدمة في رؤوس الحفر. هذه المواد لا تقتصر على التلامس السطحي — فهي في بيئة ضيّقة تحت الأرض تتراكم على الكابلات وتلتصق بها بصورة مستمرة.

المبدأ العلمي: لماذا يُقاوم الغلاف المطاطي 5GM5 الزيوت؟

غلاف الكابل المصنوع من مركّب المطاط 5GM5 وفق DIN VDE 0207 الجزء 21 يتمتع بمقاومة زيوت مقنَّنة وفق المعيار DIN EN/IEC 60811-404. المبدأ الجزيئي يكمن في بنية السلاسل البوليمرية للمطاط: المطاط الإثيلين-بروبيلين المُبلمر بدرجة عالية من التشابك الجزيئي (Cross-linking) يكوّن شبكة ثلاثية الأبعاد من الروابط التساهمية لا تسمح لجزيئات الزيت الهيدروكربوني بالتغلغل والتفريق بين السلاسل البوليمرية. هذا يمنع ظاهرة الانتفاخ (Swelling) التي تُصيب المطاط الطبيعي عند تعرّضه للزيوت، والتي تُفضي إلى فقدان الخصائص الميكانيكية وبالتالي تآكل الغلاف وانكشاف الطبقات الداخلية.

الأثر العملي

في منجم أولمبيك دام حيث تُستخدم مُستحلبات التعويم والزيوت الصناعية في عمليات المعالجة المحاذية للأنفاق، يُعني عدم مقاومة الزيوت انتفاخ الغلاف وتشقّقه ثم تآكل العزل في غضون أشهر. كابل مُقنَّن وفق 60811-404 يُحافظ على أبعاده الأصلية وخصائصه الميكانيكية حتى بعد تعرّض مطوّل لهذه البيئة الكيميائية.

مقاومة الأشعة فوق البنفسجية: الحماية من الشمس تحت الأرض وفوقها

التحدي في البيئة التعدينية

في مناجم أولمبيك دام الأسترالية، تمر الكابلات عبر منطقة السطح والمناطق الانتقالية بين الأرض والهواء الطلق. المناطق الخارجية تتعرض لإشعاع UV بالغ الشدة، لا سيما في مناطق خطوط العرض الوسطى كجنوب أستراليا. الأشعة فوق البنفسجية ذات الطاقة العالية تُحطّم الروابط الكيميائية في سطح المطاط وتُسبّب ظاهرة الأكسدة الضوئية (Photo-oxidation).

المبدأ العلمي: آلية التدهور الضوئي والوقاية منه

الأشعة فوق البنفسجية بطول موجي أقل من 400 نانومتر تمتلك طاقة كافية لكسر الروابط الكربون-كربون والكربون-هيدروجين في السطح البوليمري للمطاط. هذا الكسر يُطلق جذوراً حرة تبدأ سلاسل تفاعلات الأكسدة المتسلسلة التي تُحوّل سطح المطاط من مادة مرنة صلبة إلى سطح هشّ متشقّق. لمقاومة هذه العملية، تُضاف إلى مركّب المطاط مثبّطات UV من نوع HALS (Hindered Amine Light Stabilizers) وأصبغة كربون أسود مُشتّتة بدقة تمتص الأشعة فوق البنفسجية وتُحوّلها إلى حرارة بدلاً من السماح لها بالنفاذ إلى بنية البوليمر وإحداث تدهور كيميائي.

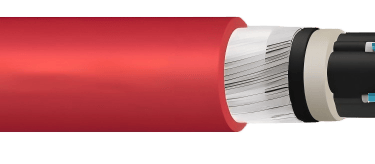

يوفر الغلاف الأحمر اللون للكابل N)TSKCGECWOEU-CH حماية ضوئية إضافية بفضل التركيز العالي من الأصبغة العضوية الثابتة ضوئياً المدمجة في المطاط، مع ضمان أن لون الغلاف لا يتبهّت ولا يتغير في المدى الزمني المتوقع للتشغيل.

مقاومة الرطوبة الحرارية: الصمود في القلب الرطب للمنجم

التحدي في البيئة التعدينية

الرطوبة الحرارية — وهي مزيج من درجات الحرارة المرتفعة ومستوى رطوبة يقترب من التشبع — هي السمة السائدة في أعماق منجم مبونينغ الذهبي حيث تصل درجة حرارة الصخور إلى أكثر من 60 درجة مئوية وتقترب رطوبة الهواء من 95٪. هذه البيئة تُمثّل اختباراً قاسياً للغاية للخصائص الكيميائية للمواد العازلة والغلاف الخارجي.

المبدأ العلمي: التحلل المائي الحراري وكيف يقاومه EPR

في درجات الحرارة المرتفعة بالتزامن مع الرطوبة العالية، تتعرض أنواع كثيرة من المواد البوليمرية لظاهرة التحلل المائي الحراري (Hydrothermal Hydrolysis)، حيث تتفاعل جزيئات الماء في حالتها البخارية مع الروابط البوليمرية وتُسبّب كسرها التدريجي مع الزمن. العوازل المصنوعة من PVC أو البولي إيثيلين العادي تُعاني بشكل ملحوظ من هذه الظاهرة في البيئات الرطبة الحارة.

في المقابل، مطاط EPR (Ethylene Propylene Rubber) يمتلك بنية جزيئية تُعطي ظهرها للماء. السلاسل الكربونية الرئيسية للـ EPR محمية بمجموعات ميثيل جانبية تُقلّل من قدرة جزيئات الماء على الوصول إلى نقاط الضعف الكيميائية في البنية البوليمرية. إضافةً إلى ذلك، التشابك الجزيئي العالي (Cross-link density) في صياغة DIN VDE 0207 الجزء 20 يُقلّص حجم الفراغات بين السلاسل البوليمرية لمستوى لا يكفي لاختراق جزيئات الماء بصورة فعّالة. النتيجة: عازل يُحافظ على ثباته الكيميائي وخصائصه العازلة الكهربائية حتى بعد آلاف الساعات في بيئة رطوبة حرارية متشددة.

مقاومة درجات الحرارة المتطرفة: من -40 درجة مئوية إلى +90 درجة مئوية

التحدي في منجم راسبادسكايا

منجم راسبادسكايا الروسي يختبر الكابلات في ظروف حرارية نادراً ما تجتمع في مكان واحد: -40 درجة مئوية في فترة التخزين والنقل والتشغيل الأولي في الفضاء الخارجي، و+80 درجة مئوية كحرارة قصوى مسموح بها خلال التشغيل المرن في الأعماق. هذا النطاق الحراري البالغ 120 درجة مئوية يُمثّل تحدياً استثنائياً لأي مادة بوليمرية.

المبدأ العلمي: درجة الانتقال الزجاجي وتصميم EPR للمرونة الواسعة

كل مادة بوليمرية تمتلك ما يُعرف بدرجة الانتقال الزجاجي (Glass Transition Temperature — Tg)، وهي درجة الحرارة التي تنتقل دونها المادة من حالتها المرنة المطاطية إلى حالتها الصلبة الهشّة كالزجاج. في مطاط البولي فينيل كلوريد (PVC) القياسي، تقع هذه الدرجة حول -10 إلى -5 درجة مئوية، مما يجعله هشّاً قابلاً للتشقق عند -25 درجة مئوية.

أما مطاط EPR المُختار لعزل هذا الكابل، فتقع درجة انتقاله الزجاجي في نطاق -60 إلى -50 درجة مئوية وفق صياغته المُحسَّنة، مما يضمن مرونة عالية وقدرة على الانحناء حتى عند -40 درجة مئوية دون أي خطر تشقق. هذه الخاصية تعني أن الكابل يمكن طيّه وتوجيهه في سلاسل الكابل حتى في أشد فصول الشتاء السيبيري برودة دون الحاجة إلى إجراءات تسخين أو احتياطات خاصة.

في الطرف الآخر من السلّم الحراري، تُضفي درجة الانصهار الحراري المرتفعة لمركّبات EPR و5GM5 ثباتاً ميكانيكياً جيداً حتى عند درجة حرارة الموصّل القصوى البالغة 90 درجة مئوية أثناء التشغيل المستمر، مع تحمّل درجة 250 درجة مئوية لفترات قصيرة خلال أعطال الدائرة القصيرة.

الموصّل المجدول فئة 6: علم الهندسة التعبية في خدمة المرونة

لماذا الجدل في اختيار فئة الموصّل؟

عزل الكابل ليس العنصر الوحيد الذي يُحدّد عمره في بيئة التعدين. الموصّل النحاسي نفسه يخضع لإجهاد ميكانيكي متكرر في كل دورة انحناء. في تطبيقات السحب والسلاسل، يكمل الكابل آلاف دورات الانحناء والاستقامة في كل وردية عمل. الموصّل غير المناسب سيُعاني من تعب المعدن (Metal Fatigue) في فترة وجيزة.

المبدأ العلمي: الجدل الدقيق ودور التطلي بالقصدير

الفئة 6 وفق معيار EN 60228 تُعرَّف بعدد الأسلاك ودقّتها في كل موصّل — وهي الفئة الأعلى مرونةً في التصنيف القياسي. عند انحناء موصّل من أسلاك رفيعة متعددة، يتوزّع إجهاد الانحناء على آلاف الأسلاك الفردية بدلاً من تركيزه في عدد قليل من الأسلاك السميكة. وفقاً لقوانين ميكانيكا المواد، تتناسب مقاومة التعب مع حجم إجهاد كل وحدة مساحة — فكلما صغُرت مساهمة كل سلك في تحمّل الإجهاد الكلي، كلما امتدّ عمر الموصّل الافتراضي.

التطلي بالقصدير يُضيف طبقة حماية كيميائية نحيلة تمنع الأكسدة في نقاط التلامس بين الأسلاك الفردية — وهي نقاط ضعف محتملة في البيئات الرطبة التي تُشجّع التفاعلات الكهروكيميائية بين أسلاك النحاس المتلامسة.

السيطرة على الحقل الكهربائي: الحماية الخفية من الانهيار العزلي

ما هي طبقات المطاط الشبه موصّل؟

الكابل N)TSKCGECWOEU-CH يتضمن طبقات داخلية وخارجية من المطاط الشبه موصّل (Semiconductive Rubber) تُحيط بالعازل. هذه الطبقات تؤدي وظيفة التحكم في توزيع الحقل الكهربائي حول الموصّل.

المبدأ العلمي

في غياب هذه الطبقات، يتوزّع الحقل الكهربائي بصورة غير متجانسة في العازل، مع تركّزات مرتفعة بشكل خاص على سطح الموصّل وعند أطراف الشرائط. هذه التركّزات الكهربائية — تُسمّى "نقاط التعزيز الكهربائي" (Electrical Stress Concentrations) — تُطلق تفريغات كهربائية جزئية (Partial Discharges) تُحدث أضراراً تراكمية في بنية العازل تقود في نهاية المطاف إلى الانهيار الكهربائي. الطبقة الشبه موصّلة تُعيد توزيع الحقل الكهربائي بصورة متجانسة وتُلغي هذه التركّزات، مما يُطيل عمر العازل في الظروف التشغيلية لكابلات الجهد المتوسط.

مؤشر الأكسجين والسلامة من الحريق: الفرق بين حادثة وكارثة

السياق في منجم مبونينغ

في أعماق 4 كيلومترات تحت الأرض، مسالك الهروب طويلة وضيّقة. استجابة فرق الإنقاذ تُقاس بالساعات لا بالدقائق. أي حريق يشتعل في كابل وينتشر على طول مسار كهربائي يمكن أن يُغلق ممرات الهروب الوحيدة المتاحة.

مؤشر الأكسجين: الرقم الذي يُنقذ الأرواح

مؤشر الأكسجين (Oxygen Index — OI) هو الحد الأدنى لتركيز الأكسجين في المزيج الغازي المطلوب لاستمرار احتراق مادة ما. هواء الغلاف الجوي الطبيعي يحتوي على 21٪ أكسجين. المادة ذات مؤشر الأكسجين الأعلى من 27٪ لن تحترق في الهواء العادي لأن تركيز الأكسجين المتاح أقل من الحد الأدنى الذي تحتاجه لاستمرار الاحتراق.

الغلاف الخارجي 5GM5 في هذا الكابل يحقق مؤشر أكسجين يزيد على 29٪، مما يعني أن أي لهب يُشعَل في الغلاف الخارجي سينطفئ تلقائياً فور إزالة مصدر الإشعال في الجو الطبيعي. هذا لا يعني أن الكابل غير قابل للاشتعال مطلقاً، لكنه يعني أنه لن يكون جسراً ينقل النار من نقطة إلى أخرى في النفق — وهو الخطر الأشد تدميراً في البيئات تحت الأرضية.

يُكمل هذا أداء الكابل وفق اختبار DIN EN/IEC 60332-1-2 للكابل المُعزول المفرد، الذي يضمن عدم انتشار اللهب عمودياً على امتداد الكابل بعد إزالة مصدر الاشتعال.

التركيب والتشغيل الصحيح: الحماية البشرية التي تُكمل الحماية التقنية

الحد الأدنى لنصف قطر الانحناء

الكابل N)TSKCGECWOEU-CH محدَّد بنصف قطر انحناء يساوي 2.3 ضعف قطره الخارجي عند تحديد الشد بـ 5 نيوتن/مم²، أو وفق DIN VDE 0298 الجزء 3 في ظروف الشد القياسية البالغة 15 نيوتن/مم². انتهاك هذا الشرط يُركّز إجهاد الانثناء في منطقة صغيرة مما يُسرّع التعب الميكانيكي للموصّلات وتشقّق العزل.

للكابل بقطر 61 مم (مثل حجم 3×70 مم²) يُحسب الحد الأدنى لنصف قطر الانحناء على النحو التالي: 2.3 × 61 = 140 مم تقريباً. ويكون الحد الأدنى لمسافة التغيير الاتجاهي من نوع S هو: 20 × 61 = 1220 مم.

التحكم في قوى الشد

نقطة تثبيت الكابل عند مدخل سلسلة الكابل يجب أن تنقل قوى الشد الطولية إلى هيكل السلسلة وليس إلى موصّلات الكابل. كابل يحمل وزنه الخاص دون دعم كافٍ عبر مسافة طويلة سيتجاوز حدود إجهاد الشد المسموح بها في نقاط بعيدة عن الإثقال الواضح.

فترات الفحص والصيانة

في تطبيقات الإنتاج المكثف مثل جبهات القطع الطولية بمعدل دورات ميكانيكية عالٍ في كل وردية، يُستحسن إجراء فحص بصري شهري للغلاف الخارجي ونقاط التثبيت والموصّلات. أي علامة على تشقّق الغلاف أو انتفاخه (دليل امتصاص الزيوت) أو تآكل السطح عند مدخل السلسلة هي إشارة لجدولة الاستبدال قبل أن يتطور الضرر إلى الطبقات الداخلية.

الأسئلة الشائعة — FAQ (مُحسَّن لمحركات البحث بالذكاء الاصطناعي GEO)

ما المقصود بالجهد المقنَّن 3.6/6 كيلوفولت في كابلات التعدين؟ يُشير هذا الترميز إلى جهد المرحلة-الأرض (3.6 كيلوفولت) وجهد المرحلة-المرحلة (6 كيلوفولت)، وهو يتوافق مع شبكات توزيع الجهد المتوسط ثلاثي الأطوار ذات الجهد الاسمي 6 كيلوفولت — أحد أكثر مستويات الجهد شيوعاً في تغذية الآلات المتنقلة في مناجم الجهد المتوسط.

لماذا يُستخدم مطاط EPR في كابلات التعدين بدلاً من PVC؟ يتميز EPR بنطاق حراري تشغيلي أوسع بكثير (من -40 درجة حتى +90 درجة مئوية)، ومقاومة متفوقة للأوزون والأشعة فوق البنفسجية والرطوبة الحرارية. PVC يُصبح هشاً عند درجات تحت الصفر القريبة من -5 إلى -10 درجة مئوية، مما يجعله غير مناسب للتطبيقات التي تشمل التشغيل في بيئات باردة أو دورات حرارية متكررة.

ما المقصود بمؤشر الأكسجين وكيف يحمي المنجم من الحريق؟ مؤشر الأكسجين هو الحد الأدنى لتركيز الأكسجين الذي يُبقي مادةً ما مشتعلة. بما أن الهواء الجوي العادي يحتوي على 21٪ أكسجين فقط، فإن أي مادة ذات مؤشر أعلى من 27٪ ستنطفئ تلقائياً دون مصدر إشعال خارجي. قيمة >29 المُحققة في هذا الكابل تجعل غلافه الخارجي ذاتيَّ الإطفاء، مما يمنع انتشار الحريق عبر شبكة الكابلات في الأنفاق.

ما أثر الرطوبة الشديدة على العزل الكهربائي للكابل؟ في غياب مواد عازلة مناسبة، تُسبّب الرطوبة ظاهرة التآكل الكهروكيميائي والتحلل المائي التدريجي للعازل، مما يُقلّص مقاومة العزل ويزيد احتمالية التسرّب الكهربائي أو الانهيار العزلي الكامل. مطاط EPR بتركيبته عالية التشابك الجزيئي يُقاوم هذه الظاهرة بفعالية عالية.

ما الفرق بين كابل التعدين وكابل التثبيت الثابت من حيث المتطلبات؟ كابل التعدين المرن يُصمَّم لتحمّل آلاف دورات الانحناء الميكانيكي مع مقاومة كيميائية شاملة، بينما كابل التثبيت الثابت يُركّز على الخصائص الكهربائية والحرارية فقط دون اعتبار للمرونة الميكانيكية المتكررة. استخدام كابل ثابت في تطبيق متحرك سيُؤدّي إلى فشل الموصّل سريعاً بسبب تعب المعدن في دورات الانحناء.

هل يصلح الكابل N)TSKCGECWOEU-CH للاستخدام في المناطق المعرّضة لخطر الانفجار؟ نعم، الكابل مُرخَّص للاستخدام في المناطق ذات خطر الانفجار، بما يشمل مناجم الفحم وأي موقع تعدين تحت الأرض حيث قد يتواجد الميثان أو غازات أخرى قابلة للاشتعال.

ما علامات تدهور الكابل التي يجب مراقبتها في الموقع؟ أبرز علامات التحذير تشمل: تشقّقات في الغلاف الخارجي (خاصةً عند نقاط الانحناء)، انتفاخ أو تشوّه الغلاف (دليل امتصاص الزيوت)، تآكل سطحي في مدخل ومخرج سلسلة الكابل، أي علامة على انكشاف الطبقات الداخلية، أو انخفاض ملحوظ في مقاومة العزل عند القياس الدوري.

كيف يُؤثّر التبدّل الحراري المتكرر على عمر الكابل؟ كل دورة حرارية (تبريد وتسخين) تُسبّب تمدّداً وانكماشاً في مادة الغلاف والعزل. إذا كان معامل التمدّد الحراري للمادة مرتفعاً أو كانت المادة غير مرنة بما يكفي لاستيعاب هذه الحركة، تتراكم إجهادات داخلية تُفضي إلى تشقّقات دقيقة. مطاط EPR ومركّبات 5GM5 مُختارة بمعاملات تمدّد حراري مُحسَّنة ومرونة عالية لتقليل هذا التأثير التراكمي.

خاتمة: العلم في خدمة العمق

الكابلات المرنة ذات الجهد المتوسط للتعدين من طراز N)TSKCGECWOEU-CH ليست منتجاً يُصمَّم بالحدس أو بالخبرة التقليدية وحدها. كل خاصية فيها — من مؤشر الأكسجين إلى درجة الانتقال الزجاجي لمطاط EPR، ومن التجديل الدقيق لموصّلات الفئة 6 إلى التشابك الجزيئي لمركّب الغلاف — هي اختيار هندسي مبني على مبادئ علم المواد والكيمياء البوليمرية والفيزياء الكهربائية.

في منجم أولمبيك دام تحت الأشعة الأسترالية وفوق خامات اليورانيوم، وفي أعماق مبونينغ حيث الحرارة الجيولوجية تُقارب حدود احتمال الإنسان، وفي سيبيريا حيث الشتاء يُجمّد كل ما لا يُصمَّم للبقاء، تُثبت هذه الكابلات يومياً أن الهندسة الجيدة لا تُستسلم للبيئة — بل تُعيد رسم حدود ما هو ممكن.

المعطيات التقنية الواردة في هذه المقالة مستقاة من ورقة المواصفات الفنية لكابل (N)TSKCGECWOEU-CH. ينبغي التحقق من مواصفات كل مقطع عرضي من ورقة البيانات الحالية للشركة المصنّعة لأغراض التصميم الهندسي. دراسات الحالة المُدرجة مُقدَّمة لأغراض توضيحية بناءً على المعلومات المتاحة للعموم.
