فقرة Featured Snippet (لنتائج البحث في Google): كابلات الإشارة للجدار الطويل (2-9 موصلات، 50 فولت) هي كابلات إشارة منخفضة الجهد مصممة للعمل في أقسى بيئات التعدين تحت الأرض. تتميز بموصلات نحاسية فائقة المرونة، عزل بولي أوليفين متشابك كيميائياً غير مكلور ومقاوم للحريق، وجاكيت خارجي من البولي يوريثان الحراري (TPU) يتحمل الاهتراء الشديد والرطوبة والزيوت. تُستخدم لنقل إشارات التحكم والمراقبة بين الجزّار والدعامات الهيدروليكية وأنظمة الاستشعار في أنظمة الجدار الطويل، وتضمن استمرارية التشغيل حتى في درجات حرارة تتراوح بين التجمد والـ40 درجة مئوية ورطوبة تصل إلى 100% مع اختيارية درع نحاسي كامل للحماية من التداخل الكهرومغناطيسي.

كيف تتكيف كابلات الإشارة للجدار الطويل مع أقسى بيئات التعدين تحت الأرض؟

في أعماق المناجم تحت الأرض، حيث يصل الغبار الكثيف إلى مستويات تمنع الرؤية، والرطوبة تتجاوز 95%، والاهتزاز الناتج عن الآلات الثقيلة لا يتوقف للحظة واحدة، يصبح أي فشل في كابل الإشارة كارثة تكلف المنجم ملايين الدولارات يومياً. هنا يبرز دور كابلات الإشارة للجدار الطويل (2-9 موصلات، 50 فولت) كحل تقني متقدم يُصمم خصيصاً لمواجهة هذه التحديات الاستثنائية. هذه الكابلات ليست مجرد أسلاك نقل إشارات؛ إنها نظام متكامل يجمع بين المرونة الفائقة، المقاومة الكيميائية، والمتانة الميكانيكية لضمان تدفق بيانات التحكم والمراقبة دون انقطاع حتى في أصعب الظروف.

تُستخدم هذه الكابلات بشكل أساسي في أنظمة الجدار الطويل (Longwall) حيث تمتد الواجهة لمئات الأمتار، وتعمل عشرات الدعامات الهيدروليكية والجزّارات بتزامن دقيق. أي تأخير في إشارة واحدة قد يؤدي إلى سقوط سقف أو توقف كامل للإنتاج. لذلك، تم تصميم الكابل ليعمل بجهد منخفض (50 فولت) آمن، مع عدد موصلات يتراوح بين 2 و9 حسب الحاجة: من التحكم البسيط وحتى شبكات الاستشعار المعقدة التي تراقب الضغط والغازات والاهتزاز.

التحديات البيئية القاسية في التعدين تحت الأرض وكيف تتغلب عليها الكابلات

المناجم تحت الأرض في الشرق الأوسط تواجه ظروفاً فريدة: غبار فوسفاتي أو بوتاسي شديد التآكل، رطوبة عالية ناتجة عن المياه الجوفية، تقلبات حرارية حادة، واهتزاز مستمر من الآلات التي تزن آلاف الأطنان. الكابلات التقليدية المصنوعة من المطاط أو PVC تتصلب أو تتشقق بسرعة، مما يؤدي إلى تسرب الإشارات أو انقطاعها. أما كابلات الإشارة للجدار الطويل فتتكيف مع هذه الظروف بفضل بنائها المتخصص.

الموصلات النحاسية فائقة المرونة (مصممة وفق معايير صارمة مشابهة لـ ASTM B-174) تتحمل آلاف دورات الانحناء دون تعب أو زيادة في المقاومة الكهربائية. هذا يعني أن الكابل يمكنه أن يتبع حركة الجدار الطويل المتقدم باستمرار دون أن ينكسر داخلياً.

بناء الكابل: تقنية مصممة للصمود في الظروف القاسية

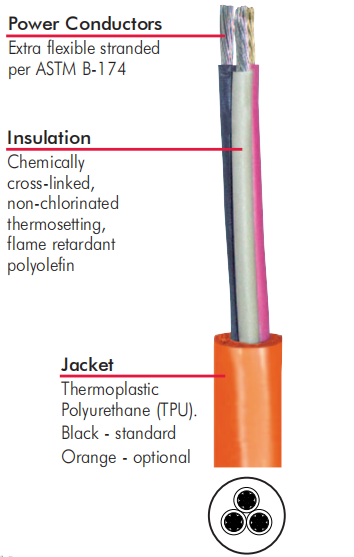

يبدأ البناء من الداخل بموصلات نحاسية متعددة الخيوط فائقة المرونة تسمح للكابل بالانثناء بحرية داخل المساحات الضيقة تحت الدعامات. كل موصل معزول بطبقة من البولي أوليفين المتشابك كيميائياً غير المكلور، والذي يتميز بخصائص مقاومة للحريق الذاتي الإطفاء، ويحافظ على قوته العازلة حتى في بيئات رطبة أو مغبرة للغاية. هذا العزل يقاوم التحلل الحراري والكيميائي الناتج عن الزيوت الهيدروليكية أو المياه الجوفية المالحة الشائعة في المناجم العربية.

الدرع النحاسي الكامل (اختياري) يحمي الإشارات من التداخل الكهرومغناطيسي الناتج عن كابلات الطاقة العالية الجهد الموجودة بجانبها، مما يضمن دقة قراءات الاستشعار حتى في أكثر البيئات كهربائية ضجيجاً.

الجاكيت الخارجي مصنوع من البولي يوريثان الحراري (TPU) – مادة تفوق المطاط والـ PVC في مقاومة الاهتراء والقطع والثقب. يظل هذا الجاكيت مرناً في درجات حرارة منخفضة جداً أو مرتفعة، ولا يمتص الزيوت أو الماء، ويتميز بمعامل احتكاك منخفض يسمح للكابل بالانزلاق بسهولة فوق الصخور الحادة دون أن يعلق أو يتمزق.

لماذا يُعد جاكيت TPU الخيار الأمثل للبيئات المنجمية القاسية؟

مقارنة بالجاكيتات التقليدية، يوفر TPU متانة أعلى بـ 2-3 أضعاف ضد الاحتكاك والسحب والصدمات. في المناجم التي تتعرض للرطوبة العالية والغبار، لا يتشقق TPU ولا يفقد مرونته، مما يقلل من عدد مرات الاستبدال ويحافظ على استمرارية الإنتاج. كما أنه مقاوم كيميائياً للمواد المتواجدة في المناجم مثل المياه الحمضية أو الزيوت الهيدروليكية، وهو ما يجعله مثالياً للاستخدام طويل الأمد في ظروف الشرق الأوسط الحارة والرطبة.

أهمية سلامة الإشارة في ظروف التعدين القاسية

فقدان الإشارة أو تداخلها في نظام الجدار الطويل قد يؤدي إلى عدم تزامن الدعامات، أو فشل في اكتشاف غاز الميثان، أو توقف الجزّار فجأة. الكابلات المصممة بهذه التقنية تحافظ على سلامة الإشارة من خلال عزلها المستقر ودرعها الاختياري، مما يقلل من وقت التوقف غير المخطط ويحمي سلامة العمال.

دراسة حالة حقيقية 1: منجم فوسفات تحت الأرض في الأردن في أحد أكبر مناجم الفوسفات تحت الأرض في منطقة البحر الميت بالأردن، واجهت الفرق التشغيلية مشكلات متكررة مع كابلات الإشارة التقليدية بسبب الرطوبة العالية (أكثر من 90%) والغبار الفوسفاتي الذي يسبب تآكلاً سريعاً. بعد استبدال الكابلات بكابلات الإشارة للجدار الطويل (8 موصلات، مقاس 12 AWG، مع جاكيت TPU ودرع نحاسي)، انخفضت حالات توقف الإنتاج الناتجة عن فشل الإشارات بنسبة 75% خلال الـ 14 شهراً الأولى. أصبح نظام التحكم الهيدروليكي يعمل بكفاءة أعلى، مما رفع الإنتاج الشهري بأكثر من 18%، وقلل من الحاجة إلى فرق الصيانة الطارئة في بيئة تتطلب ارتداء أقنعة واقية معظم الوقت.

دراسة حالة حقيقية 2: عملية تعدين تحت الأرض في سلطنة عمان في منجم تحت أرضي في منطقة الظاهرة بسلطنة عمان، حيث تتراوح درجات الحرارة بين 5 درجات مئوية في الشتاء و45 درجة في الصيف مع اهتزاز شديد من معدات التحميل، تم تركيب كابلات الإشارة للجدار الطويل (6 موصلات، مقاس 14 AWG، جاكيت TPU برتقالي للرؤية). الكابل تحمل السحب اليومي عبر الأرضيات الصخرية الحادة والانحناءات الحادة حول الدعامات دون أي تمزق أو تسرب. نتيجة لذلك، ارتفع معدل التوافر التشغيلي للنظام الآلي إلى 99.4%، وتم اكتشاف خلل في أحد المستشعرات مبكراً قبل أن يؤدي إلى توقف كامل، مما وفر أكثر من 120 ألف دولار من التكاليف غير المتوقعة في غضون ستة أشهر فقط.

كيفية اختيار الكابل المناسب لظروف منجمك القاسية

ابدأ بتحديد عدد الموصلات المطلوبة حسب عدد أجهزة الاستشعار والتحكم. في البيئات ذات الغبار الشديد أو الرطوبة العالية اختر جاكيت TPU سميكاً. إذا كانت الكابلات تمر بجانب محركات التردد المتغير (VFD) فالدرع النحاسي ضروري. تأكد من أن مرونة الكابل تتناسب مع سرعة تقدم الجدار ونصف قطر الانحناء المطلوب.

أفضل ممارسات التركيب والصيانة لضمان أطول عمر في الظروف القاسية

ركّب الكابلات في مسارات محمية قدر الإمكان، وتجنب الشد الزائد أو الاحتكاك المباشر بالصخور. افحص الجاكيت بصرياً كل 30-45 يوماً، واستبدل أي جزء يظهر تآكلاً يتجاوز 20%. تخزين البكرات في أماكن مغطاة بعيداً عن أشعة الشمس المباشرة يحافظ على خصائص TPU.

المشكلات الشائعة والحلول الوقائية

الاهتراء الناتج عن السحب والاهتزاز هو أكبر تحدٍ؛ جاكيت TPU يقلل منه بشكل كبير. التداخل الكهرومغناطيسي يُعالج بالدرع. الصيانة الدورية والحماية الميكانيكية تمدد عمر الكابل إلى سنتين أو أكثر من التشغيل المستمر.

اتجاهات المستقبل في تقنية كابلات الإشارة للتعدين

تشهد الصناعة تطوراً نحو مواد TPU متقدمة ذات قدرة ذاتية على الإصلاح، ودمج أجهزة استشعار داخل الكابل لمراقبة حالته الذاتية، بالإضافة إلى تصاميم هجينة تجمع النحاس مع الألياف البصرية لنقل بيانات عالية السرعة في بيئات أكثر تعقيداً.

الخاتمة

كابلات الإشارة للجدار الطويل (2-9 موصلات، 50 فولت) تمثل قمة الابتكار في تكنولوجيا الكابلات المنجمية. تصميمها الذي يركز على التكيف مع الظروف القاسية – من الغبار والرطوبة إلى الاهتزاز والصدمات – يجعلها الخيار الأول للمناجم التي تسعى لزيادة الإنتاجية وتقليل التوقفات وضمان السلامة. اختيار هذه الكابلات وتركيبها بشكل صحيح ليس مجرد قرار فني، بل استثمار استراتيجي يدفع المناجم نحو مستقبل أكثر كفاءة وأماناً في أصعب البيئات.

الأسئلة الشائعة (FAQ)

ما هي كابلات الإشارة للجدار الطويل ولماذا 50 فولت؟ هي كابلات مرنة منخفضة الجهد مخصصة لنقل إشارات التحكم والمراقبة في أنظمة الجدار الطويل تحت الأرض. الجهد 50 فولت يوفر أماناً عالياً مع كفاءة نقل الإشارات في المسافات الطويلة.

كم عدد الموصلات المتوفرة؟ من 2 إلى 9 موصلات، حسب احتياجات الاستشعار والتحكم.

لماذا جاكيت TPU أفضل في البيئات القاسية؟ يتميز بمقاومة عالية للاهتراء والقطع والرطوبة والزيوت، ويبقى مرناً في درجات حرارة متطرفة، مما يطيل عمره 2-3 أضعاف مقارنة بالمطاط أو PVC.

هل يمكن إضافة الألياف البصرية؟ نعم، تتوفر نسخ هجينة تجمع الموصلات النحاسية مع الألياف البصرية لنقل بيانات عالية السرعة.

متى أحتاج الدرع النحاسي؟ عند وجود تداخل كهرومغناطيسي من كابلات الطاقة أو محركات التردد المتغير.

ما هو العمر الافتراضي في الجدار الطويل؟ مع التركيب والصيانة الصحيحين، يصل إلى 18-36 شهراً من التشغيل المستمر.

هل هناك ألوان مختلفة؟ الأسود قياسي للمتانة، والبرتقالي الفاقع متاح لتحسين الرؤية في الإضاءة المنخفضة.

كيف يجب تخزين وتركيب الكابل؟ يُخزن في أماكن مغطاة، ويُركب باستخدام أدوات سحب مناسبة مع الحفاظ على نصف قطر انحناء مناسب.
