كيف يصمد كابل TYPE G-GC FLAT 3/C في أقسى بيئات التعدين؟ دليل علم المواد والتطبيق الميداني

كيف يصمد كابل TYPE G-GC FLAT 3/C في أقسى بيئات التعدين؟ دليل علم المواد والتطبيق الميداني

تحت الأرض، حيث لا تصل أشعة الشمس ولا تهب النسيم، تعمل ماكينات التعدين في بيئة تتحدى كل مادة صناعية معروفة. ماء حمضي يتسرب من الجدران، زيوت هيدروليكية تتناثر من آليات الحفر، درجات حرارة مرتفعة تنبعث من المحركات، وصخور خشنة تسحق أي شيء يمر فوقها. في هذه البيئة تحديدًا، يُشكّل اختيار الكابل الكهربائي المناسب فارقًا حقيقيًا بين الإنتاج المستمر والتوقف المكلف، وبين السلامة والخطر.

كابل TYPE G-GC FLAT 3/C ليس مجرد كابل تعدين عادي. إنه منظومة هندسية متكاملة صُمِّمت خصيصًا لتتحمل العوامل التي تُدمِّر الكابلات الصناعية التقليدية في أسابيع. هذا المقال يشرح كيف تحقق هذه الكابلات هذه المتانة الاستثنائية، وما الذي يجري على المستوى الجزيئي داخل موادها عندما تتعرض لأقسى الظروف.

التحديات البيئية في مناجم التعدين: ما الذي يواجهه الكابل فعلًا؟

قبل أن نفهم لماذا يتفوق كابل TYPE G-GC FLAT 3/C، يجب أن نفهم البيئة التي يعمل فيها. مواقع التعدين تحت الأرض ليست مجرد أماكن مظلمة ومحصورة — إنها بيئات متعددة العوامل العدوانية تعمل في آنٍ واحد.

المياه والرطوبة: العدو الصامت

في معظم المناجم تحت الأرض، تكون الرطوبة النسبية قريبة من 100% على الدوام. المياه الجوفية تتسرب من الأسقف والجدران، وأنظمة إخماد الغبار ترش الماء بصفة مستمرة، وتبريد الآليات الثقيلة يضيف مزيدًا من البخار والرطوبة. هذا لا يعني مجرد مياه نظيفة — في الغالب تكون هذه المياه محمّلة بالمعادن المذابة والأملاح والكبريتيدات ومركبات كيميائية تنتج من التفاعل بين مياه الأرض والصخور المتكسرة والمتفجرات المستخدمة في الحفر.

الكابل الذي يفتقر إلى مقاومة كيميائية حقيقية لا يتدهور تدريجيًا في هذه البيئة — إنه يفشل بصورة مفاجئة وغير متوقعة، مما يخلق خطر الصعق الكهربائي وتوقف الإنتاج في آنٍ واحد.

الزيوت والمذيبات الصناعية: التهديد الكيميائي المتراكم

كل آلة في المنجم تستخدم زيوتًا هيدروليكية وزيوت تشحيم وسوائل هيدروليكية متخصصة. التسرب الصغير من وصلة هيدروليكية يبدو تافهًا، لكنه يراكم كميات كبيرة من الزيوت على سطح الكابل على مدى أيام وأسابيع. هذه الزيوت ليست خاملة كيميائيًا — إنها تنفذ ببطء إلى المواد البوليمرية غير المقاومة لها، تكسر شبكتها الجزيئية، وتجعل الغلاف الخارجي يتمدد ويتشقق.

في سياق التعدين، هذا يعني أن الكابل الذي يبدو سليمًا ظاهريًا قد يكون غلافه الخارجي متشربًا بالزيت وفاقدًا لنصف مقاومته الميكانيكية الأصلية. المشكلة أن هذا التدهور لا يُرى بالعين المجردة إلا عندما يكون الضرر قد بلغ مرحلة متقدمة.

درجات الحرارة: بين المحرك المشتعل والهواء البارد

يتعرض الكابل في المنجم لتدرجات حرارية حادة قد لا يتخيلها كثيرون. عند نقطة دخول الهواء في فتحات المنجم، قد تنخفض درجة الحرارة إلى ما دون الصفر في فصل الشتاء بالمناجم الواقعة في المناطق الباردة. وعلى بعد أمتار قليلة من المحرك الكهربائي لآلة القطع أو الرافعة، قد تتجاوز درجات الحرارة المحيطة 50 درجة مئوية. الكابل يعيش في هذا التدرج خلال نوبة عمل واحدة، وأحيانًا خلال ساعات.

هذا التمدد والانكماش الحراري المتكرر يضع إجهادًا ميكانيكيًا على كل عنصر من عناصر الكابل، خاصة عند مواضع الانثناء والوصلات. المواد التي تفتقر إلى استقرار حراري حقيقي تتصلب في البرد وتلين في الحر، وهذان الطرفان كلاهما مؤذيان.

التآكل الميكانيكي والصدمات: الضغط اليومي لا يتوقف

كابل التعدين المتتبع لآلة مكوك (Shuttle Car) يتعرض لمئات دورات اللف والفك يوميًا. في كل رحلة، ينثني الكابل عند نقطة دخوله إلى بكرة اللف، ثم يمتد بالكامل، ثم يلتف مرة أخرى. كل دورة تضيف إجهادًا تراكميًا على الشبكة الجزيئية للمواد العازلة والغلاف الخارجي.

فوق ذلك، يُسحب الكابل على أرضية المنجم المغطاة بالصخور المكسورة، ويمر فوقه أحيانًا عجلات الآليات الثقيلة، ويتعرض لسقوط قطع الصخور من الأسقف. لا يوجد كابل يتحمل هذا الضغط بمواد عادية — المتانة يجب أن تكون مُصمَّمة فيه من الداخل.

علم المواد: لماذا تختلف هذه الكابلات جوهريًا؟

فهم أداء كابل TYPE G-GC FLAT 3/C في البيئات القاسية يستلزم فهمًا موجزًا لعلم المواد التي يتكون منها. الاختيار بين مادة وأخرى ليس مجرد قرار تقني — إنه قرار بين سنوات خدمة وأشهر.

العزل بمطاط الإيثيلين بروبيلين (EPR): الاستقرار الجزيئي في مواجهة التحديات

مطاط الإيثيلين بروبيلين (EPR أو Ethylene-Propylene Rubber) هو مادة العزل المستخدمة في هذا الكابل، وليس اختيارًا اعتباطيًا. البنية الجزيئية للـ EPR تمنحه خصائص تجعله مثاليًا للبيئات القاسية.

على مستوى الكيمياء الجزيئية، يتكون الـ EPR من سلاسل بوليمرية تضم روابط كيميائية عالية الاستقرار بين الإيثيلين والبروبيلين. هذه الروابط مقاومة بطبيعتها لثلاثة أنواع من الهجوم الكيميائي:

أولًا، مقاومة الأكسدة: الأوزون والأكسجين يهاجمان الروابط المزدوجة في المطاط الطبيعي والكلوروبرين، لكن الـ EPR يفتقر إلى الروابط المزدوجة في سلسلته الرئيسية، مما يجعله غير قابل تقريبًا للتأكسد في ظروف التشغيل العادية. في مناجم التعدين حيث التهوية تجلب الهواء الغني بالأكسجين، هذا يعني أن الـ EPR يحتفظ بمرونته وخصائصه الكهربائية لسنوات.

ثانيًا، مقاومة الحرارة والتحمل الحراري: الـ EPR مثبَّت بعملية المعالجة الحرارية (Vulcanization) التي تنشئ روابط متقاطعة (Cross-links) بين السلاسل البوليمرية. هذه الروابط تمنع السلاسل من الانزلاق بعضها فوق بعض عند الحرارة. النتيجة أن الـ EPR يحافظ على معامل صلابته وخواصه الكهربائية حتى عند 90 درجة مئوية بشكل مستمر، بدلًا من أن يلين ويفقد شكله كما تفعل المواد الثيرموبلاستيكية.

هذا التصنيف الحراري يعني من الناحية العملية أن العزل ليس العامل المحدِّد للحد الأقصى لأمبيرية الموصل في ظروف التشغيل العادية. الموصل يمكنه حمل تيار أعلى دون أن يتجاوز العزل حدوده الحرارية، وهو ما يمنح المهندس مرونة أكبر في حساب أحجام الموصلات.

ثالثًا، مقاومة الماء والمواد الكيميائية: البنية الجزيئية الكارهة للماء (Hydrophobic) للـ EPR تعني أن جزيئات الماء لا تنفذ بسهولة إلى الشبكة البوليمرية. هذا يحافظ على ثبات الخواص الكهربائية للعزل حتى في حالة التعرض المستمر للماء. معامل العزل (Dielectric Constant) يبقى مستقرًا لأن الماء لا يملأ المسام الجزيئية في الـ EPR كما يفعل مع مواد أخرى.

هذه الخصائص المجتمعة تجعل الـ EPR المادة المرجعية لعزل كابلات التعدين المتنقلة منذ عقود، ولا يزال أداؤه الميداني يتجاوز البدائل المقترحة في معظم التطبيقات القاسية.

الغلاف المعالج حراريًا (Mold-Cured Thermoset Jacket): الدرع الخارجي

الغلاف الخارجي للكابل هو خط الدفاع الأول ضد كل ما تقذفه بيئة المنجم. الغلاف المعالج حراريًا (Thermoset) يختلف جوهريًا عن الغلاف الثيرموبلاستيكي الشائع في الكابلات الصناعية العادية.

في الغلاف الثيرموبلاستيكي (مثل PVC)، السلاسل البوليمرية مترابطة فقط بقوى فيزيائية ضعيفة. عند ارتفاع درجة الحرارة، هذه القوى تضعف وتنزلق السلاسل بعضها فوق بعض، فيلين الغلاف ويتشوه. وعند انخفاض الحرارة، يصبح صلبًا وهشًا. في ظروف التعدين، هذا يعني أن الغلاف PVC سيتشقق في الشتاء ويتشوه تحت الضغط في الصيف.

في المقابل، الغلاف الثيرموسيت (Thermoset) يمتلك روابطًا كيميائية متقاطعة دائمة تنشأ خلال عملية المعالجة (Curing Process). هذه الروابط لا تنكسر بالحرارة العادية — فالغلاف يحتفظ بصلابته ومرونته عبر نطاق درجات الحرارة الواسع الذي يصادفه الكابل في المنجم.

تقنية القولبة (Mold-Curing) تضيف طبقة إضافية من الجودة: الغلاف لا يُبثق فحسب، بل يُشكَّل في قوالب ضغط يمر فيها تحت درجات حرارة وضغوط محكومة. النتيجة تسامح أبعاد أضيق، وتوزيع أكثر اتساقًا للمواد على طول الكابل، وكثافة أعلى في الغلاف مقارنة بالبثق العادي. هذه الكثافة الأعلى تعني مقاومة تآكل أفضل وأبعادًا أكثر انتظامًا على طول الكابل — وهو ما يهم عند حساب قوى التعامل مع الكابل على بكرات اللف.

مقاومة الزيوت: لماذا لا يتسرب الزيت عبر الغلاف الثيرموسيت؟

مقاومة الكابل للزيوت الهيدروليكية والمشحمات ليست خاصية ثانوية — إنها شرط بقاء في بيئة التعدين. الآليات الثقيلة تتسرب منها الزيوت باستمرار، وهذه الزيوت تتراكم على أرضية المنجم وعلى الكابلات المارة فوقها.

الزيوت الهيدروليكية والبترولية تهاجم المواد البوليمرية بآلية الانتشار: الجزيئات الصغيرة للزيت تنفذ بين الفراغات الجزيئية للبوليمر، تكسر الروابط المحلية، وتزيد من حجم الغلاف (Swelling). عندما يتمدد الغلاف بفعل الانتشار، يفقد قوته الميكانيكية ومقاومته للتآكل.

الغلاف الثيرموسيت ذو الروابط المتقاطعة الكثيفة يقاوم هذا الانتشار بفاعلية كبيرة. الشبكة الجزيئية المحكمة لا تترك فراغات كافية لجزيئات الزيت لتنفذ بسهولة. النتيجة أن الكابل يمكنه التعرض لتسريبات الزيت الاعتيادية في بيئة المنجم دون أن يتدهور أداؤه الميكانيكي أو الكهربائي بصورة ملحوظة، وهو ما يُترجم مباشرةً إلى أعمار تشغيلية أطول ومعدلات صيانة أقل.

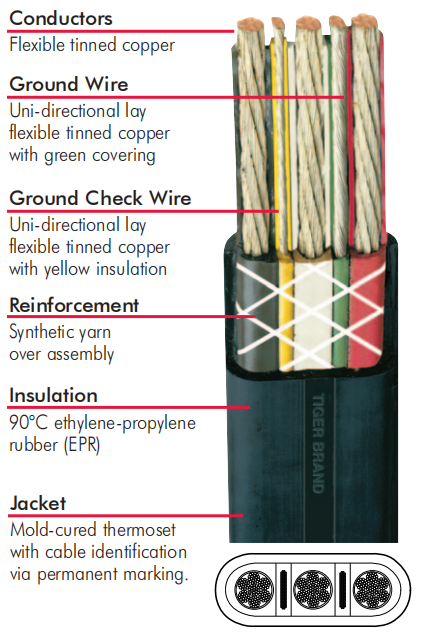

الموصلات النحاسية المجدولة المطلية بالقصدير: المرونة والمقاومة في آنٍ واحد

الموصلات النحاسية في هذا الكابل ليست نحاسًا عاديًا مجدولًا — إنها موصلات مرنة عالية الجدل مطلية بالقصدير. كل من هذين الاختيارين له مبرر علمي واضح.

الجدل العالي (High-Strand Count) يعني أن كل موصل يتكون من مئات الخيوط النحاسية الدقيقة بدلًا من عدد صغير من الأسلاك السميكة. عندما ينثني الكابل، يعيد الموصل ذو الجدل العالي توزيع إجهاد الانثناء عبر مئات المسارات، في حين يتمركز الإجهاد في نقاط محدودة في الموصل ذي الجدل المنخفض. هذا يمد عمر الموصل بشكل درامي في تطبيقات الانثناء المتكرر كآلات المكوك التي قد تكمل مئات الدورات في نوبة العمل الواحدة.

الطلاء بالقصدير يحل مشكلتين في آنٍ واحد: يحمي النحاس من التآكل في البيئات الرطبة والكيميائية، ويجعل الموصل سهل اللحام والتوصيل في الإصلاحات الميدانية. في مناجم التعدين حيث إصلاح الكابل في الظروف الصعبة حقيقة يومية، الموصل المطلي بالقصدير يسهّل هذه العملية ويضمن جودة الوصلة.

تحديات بيئية خاصة ببيئات التعدين المختلفة

مناجم الفحم الحجري: الغبار والغاز والرطوبة

مناجم الفحم الحجري تضيف إلى التحديات المعتادة خطرًا إضافيًا لا يمكن تجاهله: الغاز المتفجر (الميثان) وغبار الفحم القابل للاشتعال. هذا يرفع معايير اختيار الكابل إلى مستوى آخر تمامًا. الكابل يجب ألا يكون مجرد متين — يجب أن يكون مصدرًا لمقاومة التقاط الشرارة، ومعتمدًا من جهة MSHA (إدارة سلامة وصحة المناجم).

في هذه البيئة، الكابل يتعرض أيضًا لغبار الفحم الذي يتراكم على سطحه. هذا الغبار ليس خاملًا — إنه ناقل جيد في الظروف الرطبة، مما يعني أن الكابل ذا الغلاف المتشقق قد يخلق مسارات موصلة على سطحه تسبب اختصارات كهربائية خطيرة.

الغلاف المعالج حراريًا يقاوم تراكم الشحنات الثابتة التي تجذب غبار الفحم، ويمنع اختراق الرطوبة المشبعة بجسيمات الفحم إلى العزل الداخلي.

مناجم المعادن الثقيلة: الأحماض والكبريتيدات

مناجم النحاس والزنك والرصاص وغيرها من المعادن الثقيلة تنتج مياهًا حمضية بدرجة عالية. هذا ما يُعرف بالتصريف الحمضي للمناجم (Acid Mine Drainage)، حيث تتفاعل معادن الكبريتيد مع الأكسجين والماء لتنتج حمض الكبريتيك. درجة الحموضة (pH) في هذه المياه قد تنخفض إلى 2 أو 3 — أي أكثر حمضية من عصير الليمون.

في هذه البيئة، الكابلات ذات الغلاف البولي فينيل كلوريد (PVC) تتدهور بسرعة لأن الأحماض تهاجم الملدنات (Plasticizers) المضافة إليها وتسحبها تدريجيًا، مما يجعل الغلاف يتصلب ويتشقق. الغلاف الثيرموسيت بطبيعته الكيميائية أكثر مقاومة لهذا الهجوم الحمضي، مما يجعله خيارًا أفضل بشكل واضح لهذه البيئات.

مناجم البوتاس والأملاح: التحديات الكيميائية الخاصة

مناجم البوتاس والأملاح تعمل في بيئة متشبعة بالمحاليل الملحية عالية التركيز. هذه المحاليل تخترق الشقوق الدقيقة في أغلفة الكابلات وتترسب بلورات ملحية عند التبخر. هذه البلورات تنمو وتولد ضغطًا ميكانيكيًا محليًا يوسّع الشقوق ويزيد منها.

الغلاف الثيرموسيت المتماسك دون عيوب أو شقوق مجهرية — وهو ما تضمنه تقنية القولبة الدقيقة — يوفر مقاومة أفضل لهذه الظاهرة مقارنة بالغلاف المبثوق عادةً.

حالات تطبيق حقيقية من مناجم حول العالم

حالة 1: منجم نحاس تحت الأرض في منطقة أتاكاما، تشيلي

في منجم نحاس عميق في منطقة أتاكاما شمال تشيلي، تعمل آلات الحفر الكهربائية على أعماق تتجاوز 1200 متر تحت السطح. درجات الحرارة على هذه الأعماق تصل إلى 45 درجة مئوية حتى مع التهوية الصناعية المكثفة، والمياه الجوفية ذات طابع حمضي بسبب الصخور الكبريتيدية المحيطة.

واجه المنجم معدلات فشل مرتفعة في الكابلات المستخدمة، إذ لاحظ فريق الصيانة تشققات في الغلاف الخارجي بعد ستة إلى ثمانية أسابيع من التشغيل، وتدهورًا في مقاومة العزل عند اختبارات الميغا أوم (Megger Testing) الدورية. التحليل أظهر أن الغلاف كان يفقد مرونته بسرعة بسبب التعرض المتزامن للحرارة المرتفعة والمحلول الحمضي.

بعد التحول إلى كابلات ذات عزل EPR وغلاف ثيرموسيت معالج حراريًا، امتدت دورة الاستبدال إلى ستة أشهر في المتوسط — تحسّن بنسبة تزيد على 300%. لم يُسجَّل أي حدث عطل في دائرة التأريض (Ground Fault) خلال فترة التقييم، وأفاد المشغلون بانخفاض ملحوظ في تكرار إصلاحات الكابل الميدانية. الفريق الهندسي عزا هذا التحسن تحديدًا إلى الاستقرار الكيميائي والحراري المزدوج للـ EPR في مواجهة هذه البيئة الاستثنائية.

حالة 2: منجم فحم حجري في حوض بوين (Bowen Basin)، أستراليا

في حوض بوين للفحم الحجري بولاية كوينزلاند الأسترالية، تعمل أساطيل كبيرة من سيارات المكوك الكهربائية في أنفاق تحت الأرض ذات رطوبة تبلغ 98 إلى 100% على مدار العام. الماء يقطر من أسقف الأنفاق ويتجمع في مسارات الآليات، مما يعني أن الكابلات تعمل في حالة شبه غمر مستمرة.

كان المنجم يعاني من مشكلة متكررة: كابلات المكوك كانت تفشل عند نقطة دخول الكابل إلى بكرة اللف، وهو الموضع الذي يتعرض للانثناء الأقصى. الفحص الميداني أظهر أن مزيج الانثناء المتكرر مع الرطوبة الكاملة كان يُسرّع تدهور الغلاف عند نقاط الإجهاد الميكانيكي.

التحول إلى الكابل المسطح ذي الغلاف المعالج حراريًا أحدث فرقًا قابلًا للقياس. الشكل المسطح وزّع إجهاد الانثناء عند نقطة الدخول على مساحة أكبر مقارنة بالكابل الدائري، وقلّل من تمركز الإجهاد. الغلاف الثيرموسيت المقاوم للرطوبة منع النفاذ الكيميائي الذي كان يضعف الغلاف عند نقاط الإجهاد. في غضون أربعة أشهر من التحول، انخفض معدل إصلاح الكابل بأكثر من النصف، وارتفع متوسط عمر الكابل من سبعة أسابيع إلى ما يزيد على ثلاثة أشهر.

حالة 3: منجم بوتاس في سسكاتشوان، كندا

عمليات التعدين في مناجم البوتاس بمقاطعة سسكاتشوان الكندية تواجه مزيجًا فريدًا من التحديات: محاليل ملحية شديدة التركيز داخل المنجم، ودرجات حرارة منخفضة جدًا في فصل الشتاء عند مدخل المنجم (تصل إلى -30 درجة مئوية في بعض الأيام)، فضلًا عن الرطوبة العالية في منطقة العمل تحت الأرض.

كانت المشكلة الرئيسية أن الكابلات المستخدمة تُظهر تصدعات في الغلاف الخارجي عند إدخالها إلى المنجم بدرجات الحرارة المنخفضة. عندما يُخرج العمال الكابل من منطقة العمل الدافئة نسبيًا ويمررونه عبر الفتحات الخارجية في الشتاء، كان الغلاف المتصلب بالبرودة ينكسر عند أي انثناء.

الحل تمثّل في تحديد مواد الغلاف بدقة أكبر لتشمل نطاق درجات الحرارة الأدنى الفعلي، مع اختيار الغلاف الثيرموسيت الذي يحتفظ بمرونة كافية عند درجات الحرارة المنخفضة. بعد التطبيق، لم يتكرر التشقق بالبرودة في أي حالة خلال موسم الشتاء التالي. وأشارت فرق الصيانة إلى أن التوصيل الكيميائي بالمحلول الملحي أصبح التحدي الأكثر أهمية بعد حل مشكلة درجة الحرارة، وهو ما واجهه عزل الـ EPR بفاعلية مماثلة.

حالة 4: منجم ذهب في عمق الأرض، جنوب أفريقيا

جنوب أفريقيا موطن لبعض أعمق مناجم الذهب في العالم، حيث يصل العمق إلى أكثر من 3500 متر تحت السطح. عند هذه الأعماق، تصل درجة حرارة الصخور إلى 60 درجة مئوية أو أكثر، ودرجة الحرارة المحيطة حتى مع التهوية المكثفة لا تنخفض عن 30 إلى 40 درجة مئوية.

الكابلات في هذه البيئة تعمل بالقرب من حدّها الحراري الأعلى لجزء كبير من عمرها الافتراضي. أي كابل ذو تصنيف حراري منخفض يُعرِّض العازل للتدهور المتسارع، مما ينعكس على ارتفاع درجة حرارة الموصل ويُدخل المنظومة في حلقة تدهور تراكمي.

التقييم الفني في أحد هذه المناجم وجد أن الكابلات ذات عزل EPR بتصنيف 90 درجة مئوية كانت الوحيدة القادرة على الحفاظ على مقاومة عزل مقبولة طوال دورة التشغيل في هذه البيئة. الكابلات ذات العزل XLPE (البولي إيثيلين المتشابك) تدهورت بسرعة أكبر في مناطق الحرارة العالية، بينما حافظ EPR على ثبات كهربائي ملحوظ. أُدرج هذا الاكتشاف في مواصفات التوريد المعيارية للمنجم، وأُزيلت كابلات XLPE من قائمة الخيارات المقبولة في المناطق ذات الحرارة العالية بوجه رسمي.

أفضل الممارسات في التعامل مع الكابلات في البيئات القاسية

الفحص الدوري المنهجي

في البيئات القاسية، الفحص البصري وحده غير كافٍ. يجب أن يشمل برنامج الصيانة اختبارات مقاومة العزل (Insulation Resistance Testing) بانتظام لكشف التدهور الكهربائي قبل أن يتطور إلى عطل. اختبار الميغا أوم يُجرى بجهد اختبار مناسب لمستوى جهد الكابل، ويُقارن بالقراءات السابقة لتتبع الاتجاه. القيم المنخفضة بشكل مفاجئ تستدعي التحقيق الفوري، في حين أن الانخفاض التدريجي عبر قراءات متعددة يشير إلى تراكم رطوبة أو تدهور كيميائي بطيء.

مراقبة نقاط الإجهاد الميكانيكي

نقاط دخول الكابل إلى بكرات اللف ونقاط التثبيت ومواضع الانثناء الثابتة هي المواقع الأكثر عرضة للفشل. يجب أن تشمل جولات الفحص هذه النقاط تحديدًا، وأن يُفحص الغلاف عن أي علامات تشقق أو انبعاج أو تلف. في مناجم ذات تاريخ تشغيلي طويل، تُوثَّق مواضع الإصلاح السابقة لأنها نقاط ضعف محتملة في المستقبل.

إدارة التعرض الكيميائي

حيث تُعرف مصادر التسرب الكيميائي (مثل ماكينات بعينها أو مناطق محددة)، يمكن استخدام جوانب واقية (Shrouds) أو مسالك كابل (Cable Trays) لتقليل التعرض المباشر. هذا لا يُغني عن اختيار الكابل الصحيح، لكنه يمد من عمره في أشد المناطق تعرضًا. بروتوكولات نظافة منتظمة لإزالة تراكمات الزيت من سطح الكابلات تُسهم هي الأخرى في إطالة العمر التشغيلي.

الفروق الجوهرية بين TYPE G-GC FLAT وأنواع الكابلات الأخرى في البيئات القاسية

G-GC مقابل TYPE W في البيئات الكيميائية

TYPE W يفتقر إلى سلك التأريض وسلك فحص التأريض، مما يعني غياب نظام المراقبة المستمرة لاستمرارية التأريض. في البيئات الحمضية أو شديدة الرطوبة حيث يرتفع خطر أعطال التأريض، هذا الغياب يجعل TYPE W خيارًا أقل أمانًا بغض النظر عن متانة موادّه. لاحتياجات التيار المتردد في البيئات القاسية، G-GC هو الخيار الوحيد المقبول هندسيًا وتنظيميًا.

G-GC المسطح مقابل G-GC الدائري في بيئات عالية الانثناء

الكابل الدائري يتميز بمقاومة أعلى للالتواء (Torsion Resistance)، وهو ميزة حقيقية في بعض التطبيقات. لكن في تطبيقات بكرات اللف حيث الانثناء المتكرر هو التحدي الأساسي — وهو السيناريو الأكثر شيوعًا في مناجم الفحم — الكابل المسطح يوزع إجهاد الانثناء بشكل أكثر اتساقًا ويقدم عمرًا أطول تحت هذا النوع تحديدًا من الإجهاد الميكانيكي. الاختيار يعتمد على طبيعة التحدي الميكانيكي الأساسي في التطبيق المحدد.

الفقرة المميزة لنتائج البحث: ما هو كابل TYPE G-GC FLAT 3/C؟

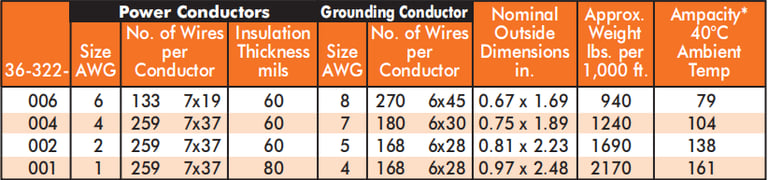

كابل TYPE G-GC FLAT 3/C هو كابل قدرة متنقل ذو تصنيف 2000 فولت تيار متردد، مُصمَّم لتشغيل معدات التعدين المتحركة غير الريلية تحت الأرض. يحتوي على ثلاثة موصلات نحاسية مرنة مطلية بالقصدير معزولة بمطاط الإيثيلين بروبيلين (EPR) بتصنيف 90 درجة مئوية، وسلك تأريض أخضر لعودة تيار العطل، وسلك فحص تأريض أصفر لمراقبة استمرارية دائرة التأريض في الوقت الحقيقي. شكله المسطح يجعله مثاليًا لبكرات الكابل في سيارات المكوك، في حين يوفر الغلاف الخارجي المعالج حراريًا مقاومة استثنائية للتآكل والزيوت والرطوبة والمواد الكيميائية في أقسى بيئات التعدين.

الأسئلة الشائعة: الأداء في البيئات القاسية

لماذا يُفضَّل عزل EPR على XLPE في مناجم الذهب والنحاس عالية الحرارة؟ كلا المادتين مشبّكتان (Cross-linked)، لكن EPR يحتفظ بمرونته وثباته الكيميائي عند الحرارة العالية بصورة أفضل. في بيئات تتجاوز فيها درجات الحرارة المحيطة 40 درجة مئوية باستمرار، يُظهر EPR تدهورًا أبطأ في مقاومة العزل مقارنة بـ XLPE، وهو ما أكدته تقييمات ميدانية في مناجم الذهب العميقة بجنوب أفريقيا.

كيف يؤثر التعرض المستمر للزيوت الهيدروليكية على عمر الكابل؟ الزيوت الهيدروليكية تنفذ إلى الأغلفة البوليمرية غير المقاومة لها عبر آلية الانتشار الجزيئي، مما يسبب التمدد (Swelling) وفقدان الخواص الميكانيكية. الغلاف الثيرموسيت ذو الروابط المتقاطعة الكثيفة يقاوم هذا الانتشار بفاعلية، ويحافظ على مقاومة الشد والصلابة حتى بعد تعرض مطوّل للزيوت الاعتيادية في بيئة المنجم.

هل يمكن لكابل TYPE G-GC FLAT 3/C العمل في المياه الحمضية؟ نعم. عزل EPR مقاوم للمحاليل الحمضية الخفيفة إلى المعتدلة الشائعة في التصريف الحمضي للمناجم (Acid Mine Drainage). الغلاف الثيرموسيت يضيف طبقة حماية إضافية. لكن في البيئات شديدة الحمضية (pH أقل من 2)، يجب التحقق من التوافق الكيميائي مع المورد لتحديد مادة الغلاف الأنسب.

ما الفارق في الأداء بين الغلاف الثيرموسيت والغلاف PVC في الشتاء القاسي؟ غلاف PVC يحتوي على ملدنات تهاجر بالتدريج عند درجات الحرارة المنخفضة، مما يجعله يتصلب ويتشقق عند الانثناء. الغلاف الثيرموسيت بروابطه المتقاطعة يحتفظ بمرونة أكبر في البرودة، وإن كانت حدود الأداء تتفاوت بحسب المادة الثيرموسيتية المحددة. تجربة مناجم سسكاتشوان أثبتت أن الغلاف الثيرموسيت المناسب يحل مشكلة التشقق بالبرودة التي كانت تسبب أعطالًا متكررة.

ما الدور الفعلي لسلك فحص التأريض في حماية العمال؟ سلك فحص التأريض يُشكّل جزءًا من دائرة مراقبة مستمرة يتتبعها مرحّل الحماية من أعطال التأريض. إذا تعرّض سلك التأريض الرئيسي لأي تلف في أي نقطة على امتداد الكابل، تتغير مقاومة دائرة الفحص، ويكتشف المرحّل هذا التغيير ويقطع الطاقة قبل أن يتعرض أي شخص لجهد معطوب غير مؤرَّض. هذه المنظومة تحوّل الحماية من ردّ فعل بعد العطل إلى منع استباقي له.

كيف أحدد حجم الموصل المناسب في بيئة حرارتها مرتفعة باستمرار؟ تُطبَّق معاملات التصحيح (Correction Factors) على الأمبيرية الاسمية المقيّمة عند 40 درجة مئوية. في البيئات التي تتراوح حرارتها بين 50 و55 درجة مئوية، يُطبَّق معامل خفض يصل إلى 0.90 على الأمبيرية الاسمية. هذا يعني أن حجم الموصل المختار يجب أن تكون أمبيريته الاسمية بعد التصحيح مساوية للتيار المحسوب أو أكبر منه. إهمال هذا التصحيح يعرض الكابل للتشغيل المستمر فوق حدوده الحرارية، مما يُسرّع تدهور العزل.

هل تختلف متطلبات الفحص الدوري في البيئات الكيميائية القاسية؟ نعم. في البيئات الحمضية أو الملحية عالية التركيز، يوصى باختبار مقاومة العزل شهريًا على الأقل، مع اختبار إضافي بعد أي حادثة غمر أو تعرض كيميائي غير اعتيادي. في البيئات الأقل عدوانية، قد يكفي الاختبار الربع سنوي. تتبّع القراءات عبر الزمن ومقارنتها بالقراءات السابقة أكثر إفادة من الاستناد إلى قيمة مفردة.

مستقبل كابلات التعدين في البيئات القاسية: التوجهات القادمة

غلافات مركّبة نانوية: الجيل القادم

البحث الجاري في مواد الغلاف يتجه نحو الغلافات المركّبة التي تُدمج جسيمات نانوية (مثل نانو السيليكا أو نانو الألومينا) في مصفوفة الثيرموسيت. هذه الجسيمات تزيد مقاومة التآكل والتمزق بشكل ملحوظ مع الحفاظ على المرونة والخواص الكهربائية. البيانات المخبرية تُظهر تحسنًا في مقاومة التآكل يتراوح بين 40 و60% مقارنة بالغلافات التقليدية، وإن كانت التطبيقات التجارية الواسعة لا تزال في مراحلها الأولى.

المراقبة الذكية المدمجة داخل الكابل

مع انتشار تقنيات إنترنت الأشياء الصناعي (Industrial IoT) في قطاع التعدين، ثمة توجه متنامٍ نحو دمج مستشعرات حرارية أو ألياف ضوئية داخل الكابل لمراقبة درجة الحرارة على طول مساره في الوقت الحقيقي. هذا يتيح الكشف المبكر عن نقاط التحمل الزائد أو التدهور الموضعي قبل أن يتطور إلى عطل مكلف، وهو توجه ذو قيمة خاصة في البيئات القاسية حيث أعطال الكابل تترتب عليها تكاليف توقف باهظة.

منهج تكلفة الدورة الكاملة يُغيّر قرارات الشراء

الاتجاه التنظيمي والتشغيلي في كبرى شركات التعدين العالمية يتحول نحو تقييم الكابل بتكلفة الدورة الكاملة (Total Cost of Ownership): سعر الشراء مضافًا إليه تكلفة الصيانة وخسائر التوقف الناجمة عن الأعطال. هذا المنهج يُفضي باستمرار إلى اختيار الكابلات عالية الجودة ذات المواد المتفوقة كالـ EPR والثيرموسيت، لأن توفير تكاليف التوقف وحده يبرر الفارق في سعر الشراء في معظم الحالات الميدانية الموثّقة.

خلاصة: الكابل الذي يتحدى البيئة القاسية

ما يميز كابل TYPE G-GC FLAT 3/C في بيئات التعدين القاسية ليس خاصية واحدة — إنه تضافر منظومة من الخيارات الهندسية المبنية على أساس علمي صلب. عزل الـ EPR يوفر الاستقرار الكيميائي والحراري في مواجهة الأحماض والحرارة والرطوبة. الغلاف الثيرموسيت المعالج حراريًا يوفر الدرع الميكانيكي والكيميائي ضد الزيوت والتآكل والصدمات. الموصلات النحاسية عالية الجدل المطلية بالقصدير توفر المرونة اللازمة للانثناء المتكرر والمقاومة في آنٍ واحد. وسلك فحص التأريض يوفر طبقة الحماية الكهربائية الاستباقية التي تحفظ أرواح العاملين.

في المنجم، الكابل ليس تفصيلًا تشغيليًا بسيطًا — إنه شريان الطاقة لكل عملية إنتاج. الحالات الموثقة من تشيلي وأستراليا وكندا وجنوب أفريقيا تُثبت بأرقام قابلة للقياس أن الاستثمار في الكابل الصحيح — المبني على فهم حقيقي لعلم المواد وتحديات البيئة المحددة — يحوّل نقطة الضعف المتكررة إلى عنصر موثوقية يُحسب عليه في أقسى الظروف.
