(N)GFLCGOEU-J: كابلات مطاطية مسطحة مرنة منخفضة الجهد محمية معتمدة DIN VDE 0250-809 لتطبيقات الرافعات والناقلات

١. مقدمة: لماذا اختيار الكابل الصحيح أمرٌ حاسم؟

في بيئات الرافعات الصناعية والناقلات، يتعرّض الكابل الكهربائي لضغوط متعددة ومتزامنة: حركة مستمرة، اهتزازات، أحمال شدّ ديناميكية، زيوت، أشعة فوق بنفسجية، ودرجات حرارة متقلبة. اختيار كابل غير ملائم يُفضي إلى توقفات غير مخططة وتكاليف صيانة مرتفعة وأخطار سلامة جسيمة.

تُصمَّم الكابلات المرنة المسطحة المطاطية المحمية (Screened Flat Rubber Cables) المطابقة لمعيار DIN VDE 0250-809 خصيصاً لهذه البيئات القاسية. يُرشدك هذا الدليل خطوةً بخطوة عبر منهجية اختيار مُنظَّمة تضمن الأداء والمتانة والامتثال للمعايير الدولية.

٢. منهجية الاختيار خطوةً بخطوة

الخطوة الأولى: تحديد متطلبات الجهد الكهربائي والتيار

ابدأ دائماً بتحديد الجهد المقدر للنظام والتيار المتوقع. هذه الكابلات مُصمَّمة بجهد مقدر 0.6/1 kV، وبفضل مركّب العزل المستخدم يمكن تشغيلها حتى 1000 V وفق DIN VDE 0298-3. في أنظمة التيار المتردد AC لا يتجاوز الجهد الأقصى للتشغيل 0.7/1.2 kV، وفي أنظمة التيار المستمر DC يصل إلى 0.9/1.8 kV. جهد الاختبار في المصنع هو 3.5 kV لمدة 5 دقائق.

الخطوة الثانية: تحليل نمط الحركة ومتطلبات المرونة

حدد هل الكابل سيكون في تثبيت ثابت أم في حركة مستمرة كأنظمة festoon. هذا التمييز يؤثر مباشرةً على اشتراطات درجة الحرارة ونصف قطر الانحناء واختيار فئة الموصلات. للتطبيقات الثابتة يتحمل الكابل درجات حرارة محيطة تبدأ من -40°C، أما في التطبيقات المتحركة فالحد الأدنى هو -30°C.

الخطوة الثالثة: تقييم البيئة المحيطة

اسأل نفسك: هل البيئة جافة أم رطبة أم مبللة؟ هل الكابل مكشوف للخارج؟ هل توجد زيوت أو مواد كيميائية في محيط التشغيل؟ هل هناك تداخل كهرومغناطيسي (EMC) يستوجب تأريضاً محمياً؟ هذه الكابلات مناسبة للاستخدام في البيئات الثلاث وفي الخارج، وتتميز بمقاومة الزيوت وفق DIN EN/IEC 60811-404 ومقاومة الأوزون والأشعة فوق البنفسجية والرطوبة دون قيود.

الخطوة الرابعة: حساب الأحمال الميكانيكية

احسب قوى الشدّ الديناميكية المتوقعة وسرعة حركة الجُمّال (Trolley Speed). الحد الأقصى المسموح به للشدّ على الموصل هو 15 N/mm²، وتصل سرعة الجُمّال القصوى إلى 180 متر في الدقيقة. في حالات الأحمال الميكانيكية العالية كقوى الشدّ الديناميكية الكبيرة جداً، تجب دراسة كل حالة على حدة لتحديد الأحمال المسموح بها.

الخطوة الخامسة: اختيار المقطع العرضي وعدد الأوصال

بناءً على التيار المحسوب وفق DIN VDE 0298-4، اختر المقطع المناسب. تتوفر هذه الكابلات من 1.5 mm² حتى 50 mm² بعدد أوصال يتراوح بين 4 و12 وصلة. المقاطع التي تساوي أو تقل عن 25 mm² تنتمي إلى فئة 6 (أسلاك دقيقة جداً)، مما يمنحها مرونة عالية جداً مثالية للتطبيقات الديناميكية. أما المقاطع التي تساوي أو تزيد عن 35 mm² فتنتمي إلى فئة 5 (أسلاك دقيقة).

الخطوة السادسة: تطبيق قاعدة نصف قطر الانحناء

هذه الخطوة بالغة الأهمية ويُتجاهل كثيراً. القاعدة تعتمد على ارتفاع الكابل (H بالمليمتر): في التثبيت الثابت للكابلات ذات الارتفاع حتى 12 mm يكون نصف القطر الأدنى 3×H، وللارتفاعات الأكبر 4×H. في التطبيقات المرنة بما فيها festoon تصبح القاعدة 4×H للارتفاعات حتى 12 mm و5×H لما يزيد على ذلك.

الخطوة السابعة: مراجعة الامتثال للمعايير والشهادات

تأكد من توافر الشهادات المطلوبة قبل إصدار أمر الشراء. هذه الكابلات تمتثل لـ RoHS 2015/863/EU وLVD 2014/35/EU وCPR 305/2011، وتأتي بضمان 24 شهراً.

٣. المعاملات الرئيسية التي يجب فهمها

الجهد والتيار

الجهد المقدر 0.6/1 kV هو الحد القياسي، لكن مركّب العزل EPR من نوع 3GI3 يتيح تشغيلاً موسَّعاً حتى 1000 V. قدرة التيار تُحدَّد حسب المقطع العرضي وفق DIN VDE 0298-4 ولا توجد قيمة ثابتة واحدة.

درجات الحرارة

تتحمل هذه الكابلات درجات حرارة المحيط من -40°C حتى +80°C في التثبيت الثابت، ومن -30°C حتى +80°C في التشغيل المتحرك. الحد الأقصى لدرجة حرارة الموصل أثناء التشغيل 90°C، وعند حدوث قصر كهربائي يتحمل الموصل حتى 250°C.

الخصائص الميكانيكية

الشدّ الأقصى على الموصل 15 N/mm² وسرعة الجُمّال القصوى 180 م/دقيقة. الغلاف الخارجي من مطاط ثقيل الخدمة نوع 5GM3 وهو مُصمَّم تحديداً لتحمّل الاستخدام المكثف في الرافعات.

الحماية الكيميائية والبيئية

مقاومة الزيوت مُختبَرة وفق DIN EN/IEC 60811-404. السلوك أمام الحريق مُختبَر وفق DIN EN/IEC 60332-1-2 (مقاوم للهب). الكابل مقاوم للأوزون والأشعة فوق البنفسجية والرطوبة مما يجعله صالحاً للاستخدام الداخلي والخارجي دون قيود.

الحماية من التداخل الكهرومغناطيسي

الشاشة النحاسية المطلية بالقصدير بنسبة تغطية 85% توفر حماية EMC ممتازة، وهي ضرورة قصوى في بيئات الرافعات حيث تعمل محركات كهربائية ضخمة وأنظمة تحكم حساسة في آنٍ واحد.

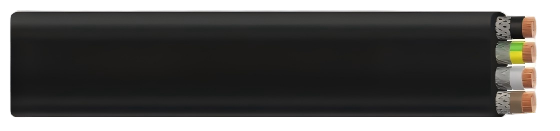

٤. البنية الإنشائية للكابل — طبقة بطبقة

فهم تركيب الكابل يُساعدك على تقييم ملاءمته لتطبيقك بشكل أعمق.

الموصلات مصنوعة من نحاس عارٍ وفق DIN EN/IEC 60228. للمقاطع التي تساوي أو تقل عن 25 mm² تُستخدم أسلاك دقيقة جداً من فئة 6، وهي الأنسب للتطبيقات التي تشهد انحناءً متكرراً. أما للمقاطع الأكبر فتُستخدم أسلاك دقيقة من فئة 5.

العزل من مركّب مطاطي EPR نوع 3GI3 وفق DIN VDE 0207-20، مع ترقيم لوني للأوصال يتبع DIN VDE 0293-308 لتسهيل التركيب وأعمال الصيانة.

الشاشة عبارة عن ضفيرة أسلاك نحاسية مطلية بالقصدير بنسبة تغطية 85%، وهي توفر حماية من التداخلات الكهرومغناطيسية الخارجية وتُشكّل مساراً موثوقاً للتأريض.

الغلاف الخارجي من مطاط ثقيل الخدمة نوع 5GM3 وفق DIN VDE 0207-21، باللون الأسود مع طباعة بالحبر النفّاث (Inkjet Marking) لضمان قابلية التتبع وسهولة التعريف في الموقع.

٥. الأخطاء الشائعة في اختيار كابلات الرافعات وكيف تتجنبها

الخطأ الأول: اختيار كابل بجهد أقل من الجهد الفعلي للنظام

كثير من المهندسين يقارنون الجهد الاسمي فقط دون الأخذ بعين الاعتبار جهد الذروة أو تذبذبات الجهد في الشبكة. النتيجة تسرب تدريجي في العزل قد يتطور إلى حريق كهربائي. التصحيح: تحقق من جهد الذروة وأضف هامش أمان كافياً، وتأكد أن الجهد التشغيلي لا يتجاوز الحدود المسموح بها للكابل في نظامك سواء AC أو DC.

الخطأ الثاني: تجاهل قاعدة نصف قطر الانحناء في تطبيقات festoon

هذا من أكثر الأخطاء تكراراً وأشدها ضرراً. تشغيل الكابل بنصف قطر انحناء أصغر من المسموح به يُسبّب تعب المواد وكسر الموصلات وتشقق الغلاف في وقت مبكر جداً. التصحيح: طبّق دائماً 4×H أو 5×H حسب ارتفاع الكابل وطبيعة التطبيق.

الخطأ الثالث: اختيار كابل بدون شاشة EMC في بيئات الرافعات

الرافعات الصناعية تُشغّل محركات كهربائية ضخمة وأنظمة تحكم رقمية حساسة في نفس الوقت. الكابلات غير المحمية تستقبل وتبث تداخلات كهرومغناطيسية تتسبب في اضطرابات غير مفهومة في أنظمة التحكم وأجهزة القياس. التصحيح: استخدم دائماً الكابلات المحمية (Screened) في هذه البيئات.

الخطأ الرابع: تجاهل الفرق بين فئة الموصلات 5 و6

بعض المهندسين يختارون المقطع الصحيح لكن يغفلون عن فئة الأسلاك. الكابل بفئة 5 في تطبيق يتطلب انحناءً متكرراً سيعاني من كسر الموصلات الداخلية قبل الأوان. التصحيح: استخدم فئة 6 لجميع التطبيقات الديناميكية والمتحركة، وفئة 5 للتطبيقات الثابتة أو ذات الحركة النادرة.

الخطأ الخامس: عدم احتساب هامش أمان في قدرة التيار

تشغيل الكابل على حدود قدرته الكاملة في درجات حرارة مرتفعة ومع حمل تشغيلي مستمر يُقصّر عمره كثيراً. التصحيح: احسب التيار الفعلي وفق DIN VDE 0298-4 ثم أضف هامش أمان لا يقل عن 20% واحتسب تأثير درجة الحرارة المحيطة.

الخطأ السادس: استخدام كابل مُصمَّم للتثبيت الثابت في تطبيق متحرك

حد درجة الحرارة الدنيا يختلف بين النوعين (-40°C مقابل -30°C)، والمرونة الميكانيكية تختلف أيضاً. التصحيح: حدد نمط الاستخدام أولاً قبل اختيار المواصفات.

الخطأ السابع: شراء أطوال غير كافية دون أخذ مسارات الكابل بالحسبان

في أنظمة festoon تحتاج إلى طول إضافي لاستيعاب الانحناءات والحركة. التصحيح: احسب الطول الأقصى للمسار مضافاً إليه 15-20% للانحناءات والحركة والتوصيلات.

٦. قائمة التحقق النهائية قبل الطلب

قبل إصدار أمر الشراء، راجع النقاط الثماني التالية:

الجهد الكهربائي: تأكد أن الجهد المقدر للكابل يتوافق مع نظامك في وضع AC وDC على حدٍّ سواء.

التيار: احسب التيار وفق DIN VDE 0298-4 وأضف هامش أمان 20% مع مراعاة درجة الحرارة المحيطة.

نصف قطر الانحناء: طبّق المعادلة الصحيحة (3×H أو 4×H أو 5×H) بناءً على نمط التشغيل وارتفاع الكابل.

فئة الموصلات: تأكد من اختيار فئة 6 للتطبيقات الديناميكية والمتحركة.

البيئة: راجع احتياجات مقاومة الزيوت والرطوبة والأشعة فوق البنفسجية ودرجات الحرارة الدنيا.

الشاشة EMC: تأكد من وجود شاشة نحاسية مطلية بتغطية لا تقل عن 85%.

الشهادات: تحقق من توافر RoHS وLVD وCPR والمطابقة لـ DIN VDE 0250-809.

الطول: احسب الطول الفعلي مع إضافة 15-20% لاستيعاب الحركة والانحناءات والتوصيلات.

٧. خلاصة

اختيار الكابل المناسب لتطبيقات الرافعات والناقلات هو استثمار مباشر في موثوقية المنشأة وسلامة العاملين وخفض التكاليف التشغيلية على المدى البعيد. الكابلات المرنة المسطحة المطاطية المحمية المطابقة لـ DIN VDE 0250-809 تُقدّم منظومة متكاملة من الخصائص: مرونة عالية بفضل أسلاك الموصل الدقيقة جداً، حماية EMC بشاشة نحاسية فعّالة، مقاومة للبيئات الكيميائية القاسية، وأداء موثوق في أقسى ظروف التشغيل.

اتّبع المنهجية السبعة الخطوات المُوضَّحة في هذا الدليل، وراجع قائمة التحقق النهائية قبل كل طلب. وإذا واجهت حالات تحميل ميكانيكي استثنائية أو بيئات بالغة القسوة، استشر المهندسين المتخصصين لتحديد الأحمال المسموح بها على أساس كل مشروع على حدة.
